BIURO PROJEKTÓW BUDOWLANYCH POZNAŃ, UL. WĘGLOWA 1/3 WOJCIECH ŻURCZAK, TEL- 606 679 910 PROJEKT ZAGOSPODAROWANIA PODWÓRZA KAT.

1 BIURO PROJEKTÓW BUDOWLANYCH POZNAŃ, UL. WĘGLOWA 1/3 WOJCIECH ŻURCZAK, TEL PROJEKT ZAGOSPODAROWANIA PODWÓRZA KAT. OBIEKTU: XIII INWESTOR: Wspólnota Mieszkaniowa Nieruchomości położonej przy: ul. Łąkowej 18 w Poznaniu SIEDZIBA: ul. Łąkowa 18 w Poznaniu ADRES OBIEKTU: POZNAŃ, ul. Łąkowa 18 BRANŻA: budowlana architektoniczna PROJEKTOWAŁ: mgr. inż. Wojciech Żurczak Poznań, grudzień 2016 r. EGZEMPLARZ II

2 OŚWIADCZENIE Na podstawie art. 20, ust. 4 ustawy Prawo budowlane (Dz. U. z 2013 r., poz tekst jednolity z późniejszymi zmianami) OŚWIADCZAM, że projekt zagospodarowania podwórza zlokalizowanego w Poznaniu przy ulicy Łąkowej 18 na dz. nr 34/1 i 34/2 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant:... (podpis i pieczęć)

3 1. WYKAZ ZAWARTOŚCI PROJEKTU: str.. - Str. Tytułowa str.. - Oświadczenie projektantów str.. - Wykaz zawartości proj. str.. - Opis techniczny do projektu Rysunki: Część architektoniczna: nr A/1 Rzut przyziemia inwentaryzacja nr A/2 Rzut przyziemia - projekt nr A/3 Plan zagospodarowania terenu

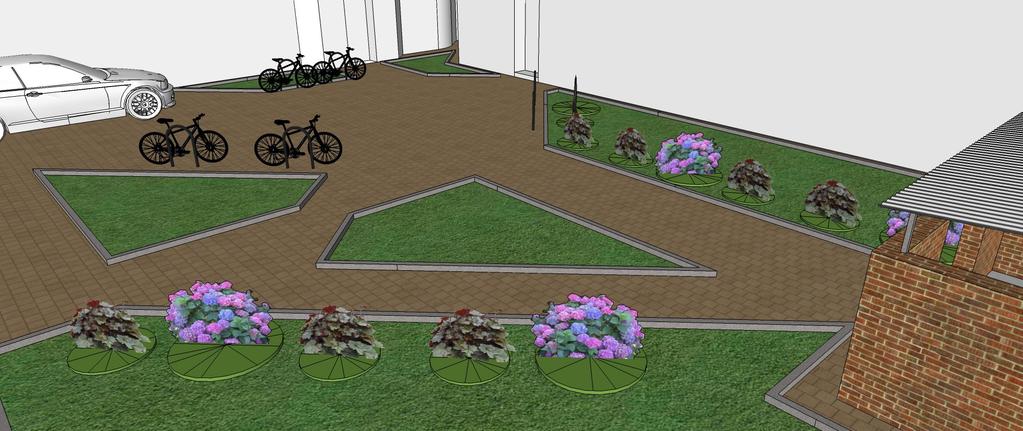

4 OPIS TECHNICZNY 1. Dane ogólne 1.1 Inwestor Wspólnota Mieszkaniowa Nieruchomości z siedzibą: ul. Łąkowa 18 w Poznaniu 1.2 Lokalizacja: Poznań, ul. Łąkowa 18 w Poznaniu, dz. nr 34/1 i 34/2 2. Podstawa opracowania -zlecenie inwestora, -projekt wstępny uzgodniony z inwestorem, -wizja w terenie, -notarialny akt własności -polskie normy i przepisy 3. Ogólna charakterystyka obiektu Będąca tematem opracowania podwórze ma powierzchnię 394 m 2. Zaprojektowane tereny zielone zajmują ok. 135 m 2, natomiast utwardzenia 259 m 2. Na terenie znajduje się również zasiek na śmieci, który zostanie odświeżony umyte płytki klinkierowe, wyczyszczony tynk oraz fugi 4. Charakterystyka zamierzenia Zamierzenie wykonania robót obejmuje: 4.1 Sprawdzenie stanu technicznego sieci wodno-kanalizacyjnej 4.2 Przygotowanie terenu pod utwardzenie: - wykonanie koryta pod utwardzenie ( 259 m 2 ) - wykonanie rowka pod krawężniki ( ok. 118 m) 4.4 Utwardzenie terenu Utwardzenie podwórza należy wykonać ze spadkiem 2% w kierunku projektowanej zieleni ( trawników) z kostki brukowej. Powierzchnia utwardzenia z kostki granitowej 234 m 2 Zakres prac : - nawiezienie piasku - wykonanie podsypki cementowo-piaskowej gr. 5 cm

5 - zagęszczenie podsypki ( zagęszczarką mechaniczną) - ułożenie kostki brukowej - wypełnienie szczelin między kostkami luźnym, suchym piaskiem 4.5 Nasadzenia -Nasadzenie ok. 20 krzewów Powierzchnia terenu przeznaczonego pod nasadzenie i wysypanie kory 135 m 2 Obszar oddziaływania projektowanego podwórka zamyka się w granicach działek objętych opracowaniem nr 34/1 oraz 34/2. Zasiek na odpady wg projektu podlegają jedynie odświeżeniu i drobnym pracom naprawczym, przez co inwestycja nie oddziałuje na działki sąsiednie. Stosować materiały dobrej jakości posiadające stosowne świadectwa (atesty, certyfikaty...) dopuszczające do stosowania w budownictwie Podczas prac przestrzegać przepisów BHP. Wszelkie roboty prowadzić zgodnie ze sztuką budowlaną, obowiązującymi normami i bez naruszania prawa budowlanego. Wszelkie wątpliwości rozstrzyga kierownik budowy i autor projektu Wprowadzenie jakichkolwiek zmian, wymaga akceptacji kierownika budowy lub autora projektu

6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA INWESTOR: Wspólnota Mieszkaniowa Nieruchomości położona przy ul. Łąkowej w Poznaniu SIEDZIBA: ul. Łąkowej 18 b w Poznaniu INWESTYCJA: PROJEKT ZAGOSPODAROWANIA PODWÓRZA ADRES BUDOWY: ul. Łąkowej 18 b w Poznaniu, dz. nr 34/1 i 34/2 grudzień 2016r.

7 2. WYKAZ ZAWARTOŚCI 1. Podstawa opracowania 2. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. 3. Wykaz istniejących obiektów. 4. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 5. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych 7. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. 8. Uwagi końcowe 7

8 CZĘŚĆ OPISOWA 1. Podstawa opracowania informacji dotyczącej bezpieczeństwa i ochrony zdrowia. Informację opracowano zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120 z 2003r. poz. 1126) w oparciu o rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 z 2003r. poz. 401) 2. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Przedmiotem opracowania projektowego, którego dotyczy niniejsza informacja jest zagospodarowanie terenu podwórza przy ul. Łąkowej 18 w Poznaniu, dz. nr 34/1 i 34/2. Zamierzenie budowlane obejmuje cały zakres wykonywania robót Inwestycja składa się z jednego obiektu budowlanego. 3. Wykaz istniejących obiektów. Działka zabudowana budynkiem mieszkalnym i murowanym zasiekiem na śmieci. 4. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Przed przystąpieniem do jakichkolwiek prac budowlanych należy działki ogrodzić wzdłuż granic własności ogrodzeniem tymczasowym, zabezpieczającym przed dostępem osób postronnych. Należy umieścić właściwe tablice ostrzegawcze informujące o zakazie wstępu na teren budowy. 5. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. 5.1 Rusztowania i ruchome podesty robocze - Rusztowania i ruchome podesty robocze powinny być wykonane zgodnie z dokumentacją producenta albo projektem indywidualnym. 8

9 - Osoby zatrudnione przy montażu i demontażu rusztowań oraz monterzy ruchomych podestów roboczych powinni posiadać wymagane uprawnienia. - Rusztowania należy ustawiać na podłożu ustabilizowanym i wyprofilowanym ze spadkiem umożliwiającym odpływ wód opadowych. - Rusztowanie z elementów metalowych powinno być uziemione i posiadać instalację piorunochronną. 5.2 Roboty na wysokości - Osoby przebywające stanowiskach pracy, znajdujące się na wysokości co najmniej 1,0 m od podłogi lub ziemi powinny być zabezpieczone przed upadkiem z wysokości balustradą o wysokości 1,1 m oraz odbojnikiem wys. 15 cm - Przemieszczane w poziomie stanowisko pracy powinno mieć zapewnione mocowanie końcówki linki bezpieczeństwa do pomocniczej liny ochronnej lub prowadnicy poziomej, zamocowanej na wysokości około 1,5 m wzdłuż zewnętrznej strony krawędzi przejścia. Długość linki bezpieczeństwa, szelek bezpieczeństwa nie powinna być większa niż 1,5 m. 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Roboty szczególnie niebezpieczne nie występują 7. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Strefy szczególnego zagrożenia zdrowia nie występują. 8. Uwagi końcowe 8.1 Wszelkie zmiany i odstępstwa od rozwiązań zawartych w niniejszym projekcie możliwe są za zgodą autorów projektów, a ich realizacja może nastąpić po uzyskaniu stosownych zgód właściwego organu. 8.2 Przy realizacji obiektu obowiązują warunki techniczne wykonania i odbioru robót budowlano-montażowych oraz warunki BHP, jakie obowiązują w budownictwie. 8.3 Wszystkie materiały użyte do realizacji obiektu muszą posiadać atesty i certyfikaty zgodnie z obowiązującymi normami i prawem budowlanym. 8.4 Kolorystyka elewacji zostanie ustalona podczas nadzoru autorskiego. 9

10 8.5 Kierownik budowy zobowiązany jest, w oparciu o informację zawartą w punkcie 1 do sporządzenia planu bezpieczeństwa i ochrony zdrowia na budowie. OPRACOWAŁ: 10
