1 Instrukcja konfiguracji SA101IP/PoE Wideo-monitor SA101IP wyposażony jest w uchwyt montażowy do ściany oraz kartę Ethernet ze złączem RJ45 a na pokładzie zainstalowany jest standardowy system Android, który ma zaimplementowaną aplikację Linphone oraz SafeSteer. I. Konfiguracja zakładki SIP w bramofonie SAFE do pracy z monitorem SA W bramofonie Safe IP proszę ustawić statyczny adres IP (nie DHCP). Najlepiej użyć statyczny adres IP spoza puli adresów DHCP pulę adresów DHCP należy spr. w konfiguracji routera. Fabryczny adres IP bramofonu Safe to: , aby dostosować adres IP do własnej podsieci najlepiej użyć prosty program SearchCam dostępny na płycie CD lub na stronie np.: pula dresów DHCP w naszej sieci jest do Statyczny adres IP dla naszych urządzeń należy ustawić powyżej tej puli np.: od do (chyba że są jakieś ograniczenia konfiguracyjne w routerze). 2. Należy zalogować się do strony konfiguracyjnej wideodomofonu Safe IP (Info. jak to zrobić jest na płycie CD dostarczonej z produktem) i przejść do zakładki SIP. Po niżej przykładowa konfiguracja zakładki SIP, gdzie wskazujemy na jaki lokalny adres IP wideo-monitora nasz domofon Safe IP ma wykonywać połączenie. st.1 -

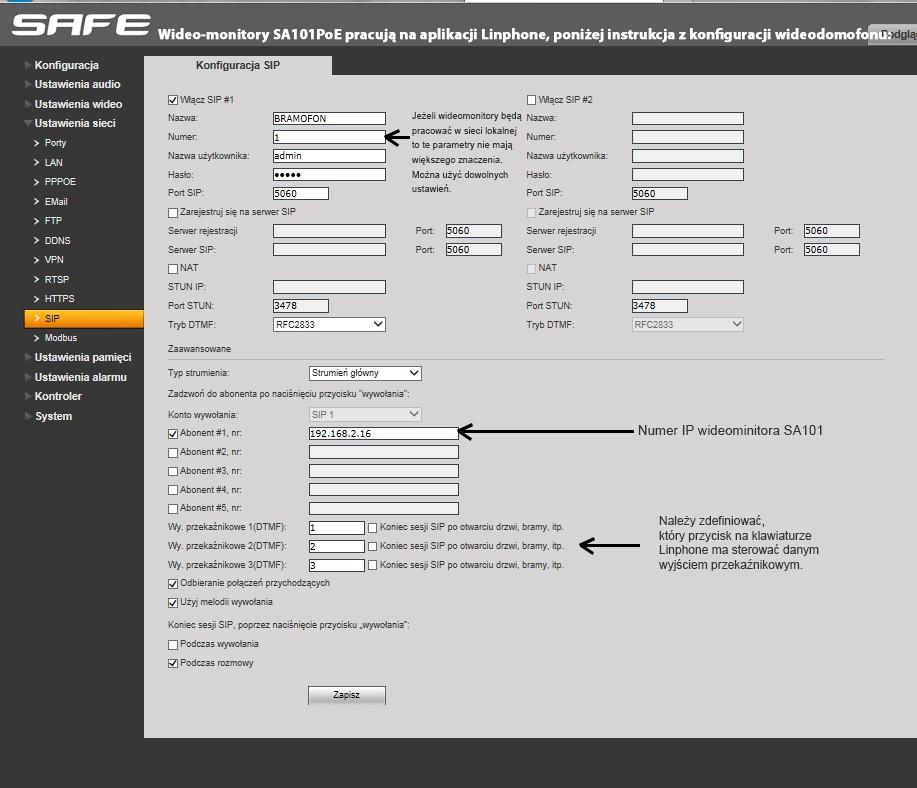

2 Rys.1 Przykład konfiguracji dla połączenia bezpośredniego SIP na wersji S03 3. W zależności od wersji Wideodomofonu Safe IP można zmieniać strumień wideo w celu osiągnięcia najlepszego efektu połączenia, zazwyczaj w wersji S06/G06 należy użyć strumienia alternatywnego w zakładce SIP i zapisać ustawienia. Tutaj należy zmieniać rozdzielczość dla wybranego strumienia według uznania. Zakładka Konfiguracja wideo. Rys.2 Przykład parametrów wideo na wersji S03 II. Aplikacja Linphone służy do odbierania połączeń audio-wideo z paneli domofonowych Safe IP. Konfiguracja w sieci lokalnej: 1. Na SA101 w systemie Android proszę ustawić statyczny adres IP (nie DHCP). Najlepiej użyć statyczny adres IP spoza puli adresów DHCP pulę adresów DHCP należy spr. w konfiguracji routera. np.: pula dresów DHCP w naszej sieci jest do Statyczny adres IP dla naszych urządzeń należy ustawić powyżej tej puli np.: do (chyba że są jakieś ograniczenia konfiguracyjne w routerze). st.2 -

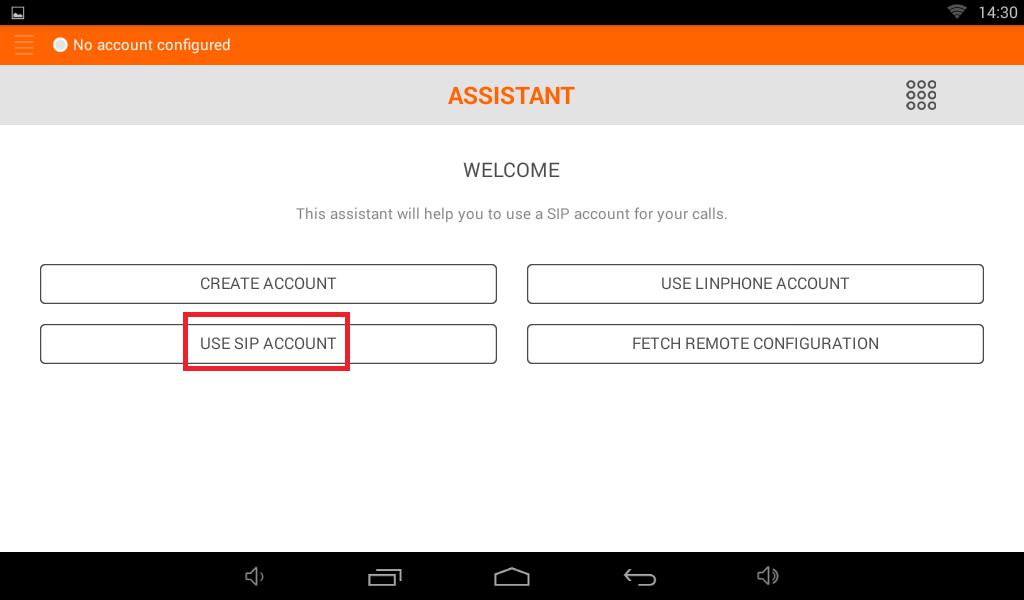

3 2. Przy pierwszym odpaleniu aplikacji Linphone pojawi okno wyboru konfiguracji konta SIP, należy wcisnąć USE SIP ACCOUNT. 3. Następnie należy wprowadzić odpowiednie dane, gdzie USRNAME oraz PASSWORD nie mają większego znaczenia i można wpisać po prostu: admin to ważne jest, aby adres DOMAIN odpowiadał adresowi IP bramofonu Safe (wcześniej skonfigurowanemu). Należy również pamiętać, aby TRANSPORT zaznaczyć UDP. Na koniec klikamy LOGIN. st.3 -

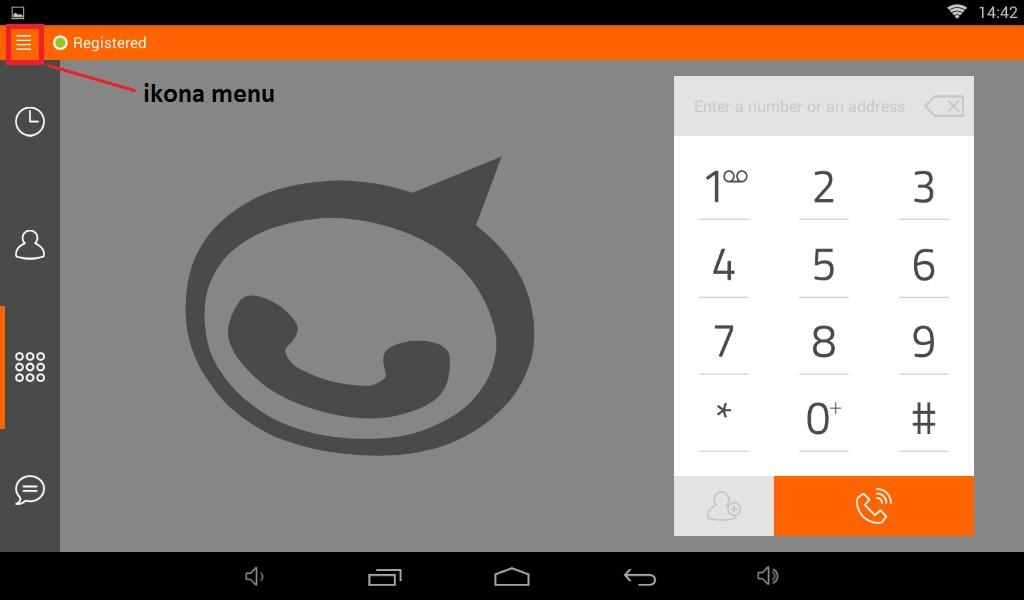

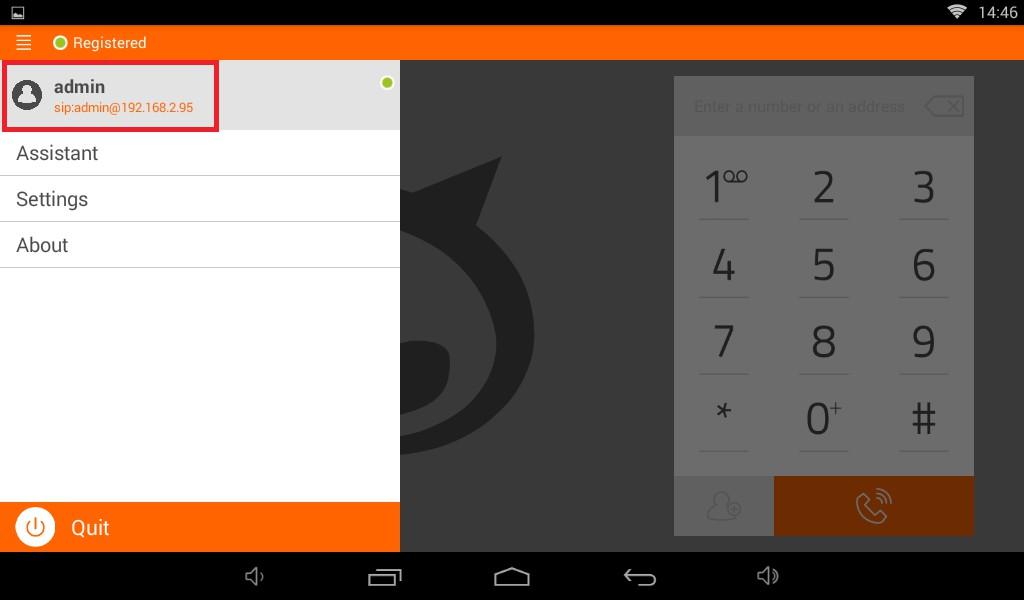

4 4. Pojawi nam się główne okna i w lewym górnym rogu mus zapalić się zielona kontrolka Registered. Następnie klikamy w lewym górnym rogu w ikonę Menu. 5. Teraz klikamy na stworzone konto admin. st.4 -

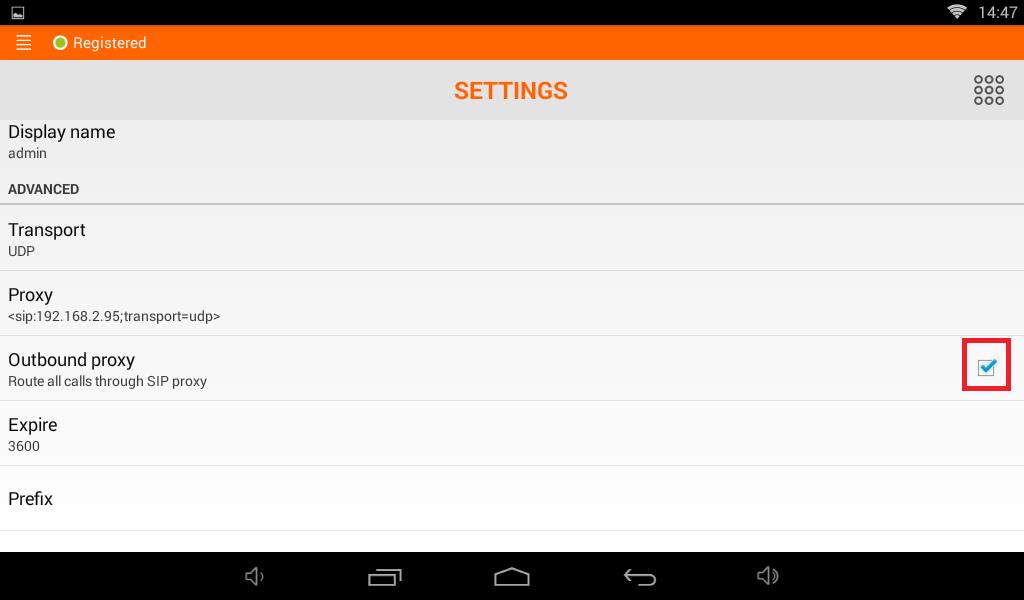

5 6. Na tej planszy należy zaznaczyć funkcję Outboard proxy i cofnąć się do tyłu.. 7. Klikamy w ikonę Menu Settings i Zaznaczamy Enable Video. Pozostajemy na tej stronie i klikamy w przycisk Video. Tutaj należy zaznaczyć opcję Initiate video calls oraz Accept incoming video requests, jak w obrazie po niżej. st.5 -

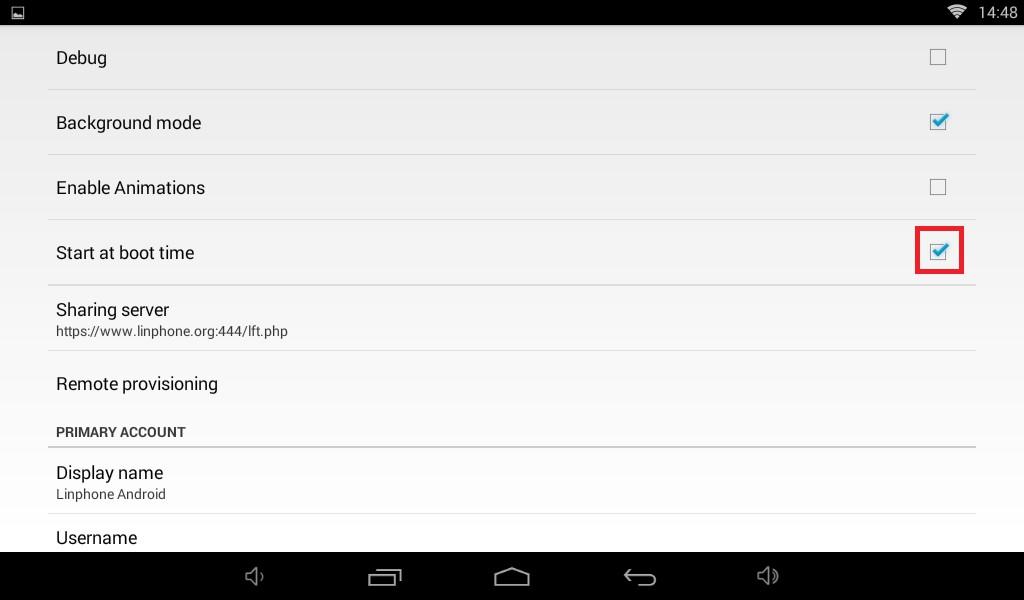

6 8. Cofamy do tyłu i klikamy ikonę Menu Settings Advanced i tutaj należy zaznaczyć Start at boot time III. Aplikacja SafeSteer służy do sterowania przekaźnikami w wideodomofonie Safe IP. SafeSteer to rozwijane przyciski, które są zawsze na wierzchu i można z nich korzystać w dowolnym momencie, np.: podczas używania innych programów na monitorze np.: podczas serfowania w internecie, oglądania filmów, obserwacji kamer w programie typu VMS itp. Fabrycznie program jest wstępnie skonfigurowany, należy w nim tylko zmienić i ustawić odpowiedni adres IP domofonu Safe w naszej sieci lokalnej, wprowadzić login i hasło oraz wybrać odpowiednie ikony. Aplikacja SafeSteer może obsłużyć nawet do 6 wideodomofonów Safe IP. st.6 -

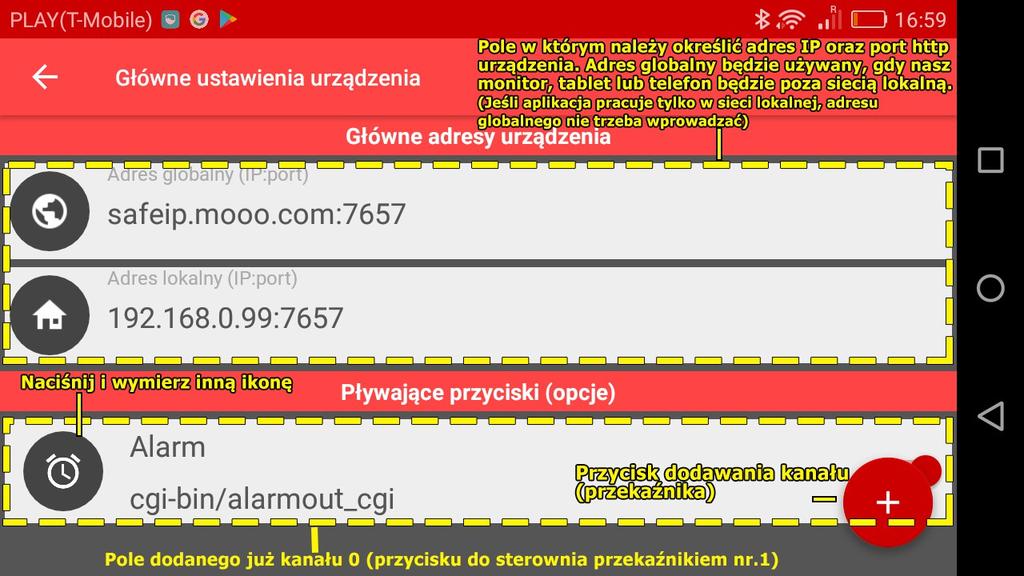

7 1. Po niżej opis funkcji aplikacji SafeSteer głównego ekranu. Rys.3 Główna strona konfiguracyjna aplikacji SafeSteer 2. Po niżej opis konfiguracji urządzenia, tzn: gdy na stronie głównej konfiguracyjnej wybierzemy przycisk urządzenia i następnie przycisk trybek otrzymamy okno poniżej: Rys. 4 Okno głównych ustawienia urządzenia. st.7 -

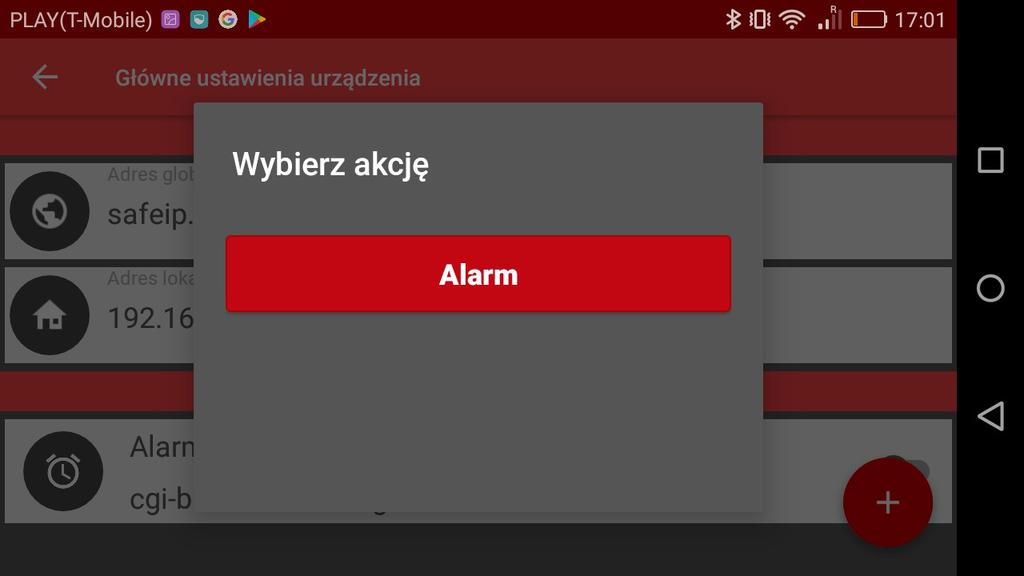

8 3. Następstwem wciśnięcia okrągłego przycisku z + dodawania kanału w ustawieniach urządzenia będzie wyświetlenie okno automatycznej konfiguracji, gdzie należy wybrać przycisk Domofon Safe. Rys. 5 Okno wyboru urządzenia, którym chcemy sterować. 4. Następstwem wyboru urządzenia jest poniższe okno, Należy wcisnąć przycisk Alarm. Rys. 6 Okno wyboru dostępnych funkcji. 5. Kolejno naszym oczom ukaże się okno wyboru numeru kanału od 0 do 2, gdzie kanał 0 = przekaźnik nr.1, kanał st.8 -

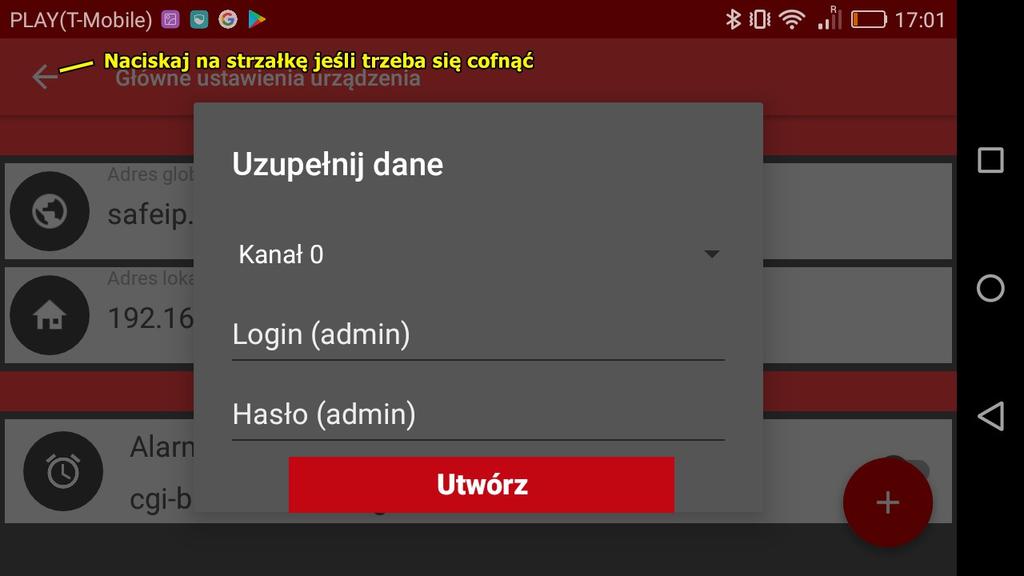

9 1 = przekaźnik nr.2, kanał 2 = przekaźnik nr.3. Musimy również wprowadzić login oraz hasło do wideodomofonu Safe IP. Po wprowadzeniu danych wciśnij przycisk Utwórz. Rys. 7 Okno wprowadzania danych 6. Aby odpalić program należy cofnąć się do konfiguracyjnej strony głównej, (1) załączyć urządzenie, (2) wyjść z konfiguracji strzałką w prawo. Rys. 8 Okno konfiguracyjnej strony głównej st.9 -

10 8. W zależności ile przekaźników w bramofonie będziemy wykorzystywać (max 3), czyność od punktu 3 do 5 należy powtórzyć dla każdego z 3 kanałów osobno. 7. Koniec. Tak powinny wyglądać dobrze skonfigurowane i wysunięte przyciski SafeSteer, po naciśnięciu przycisku głównego. Przykład pracy SafeSteer podczas przeglądania serwisu Youtube.com Rys. 9 Praca w tle aplikacji SafeSteer Uwaga! W aplikacji możemy dodać do 3 kanałów (przekaźników) dla jednego wideodomofonu IP, jeśli zakładamy że będziemy sterować dwoma urządzeniami np.: furtką i bramą, należy procedurę dodawania kanału przeprowadzić dwa razy. Po zapoznaniu się z aplikacją cała procedura parowania jej z wideodomofonem Safe IP nie powinna trwać dłużej niż 5minut, to łatwa i szybka operacja. Po wciśnięciu przycisku wybranego kanału oprogramowanie powinno zwrócić odpowiedź OK oznacza to że przekaźnik wykonał polecenia a nasze urządzenie jest dobrze skonfigurowane. SafeSteer będzie działać ciągle w tle podobnie jak aplikacja Linphone, która pojawia się w chwili, gdy zostanie naciśnięty przycisk dzwonka na domofonie. Po odebraniu rozmowy pojawi się wideo-rozmowa. Możemy sterować przekaźnikami używając klawiatury z App Linphone lub wygodnych przycisków pływających SafeSteer. Po zakończeniu rozmowy musimy nacisnąć przycisk szarej słuchawki. WSKAZÓWKA Może zdarzyć się że pamięć systemu Android zapętli się dla danej aplikacji i mimo prób zmian konfiguracyjnych aplikacja zapisuje nowe ustawienia ale ich nie stosuje, najczęściej jest to spowodowane przez zbyt częste zmiany w ustawieniach danej aplikacji. W przypadku problemów z prawidłowym działaniem aplikacji w systemie, zalecane jest wykonać czyszczenie pamięci i na nawo skonfigurować app Linphone, aby tego dokonać należy wejść w.: Ustawienia systemu Aplikacje Linphone Wyczyść pamięć.. Czyszczenie pamięci w aplikacjach spowoduje przywrócenie ustawień fabrycznych, wtedy należy skonfigurować aplikację na nowo. st
