Instrukcja konfiguracji SA101IP/PoE

Transkrypt

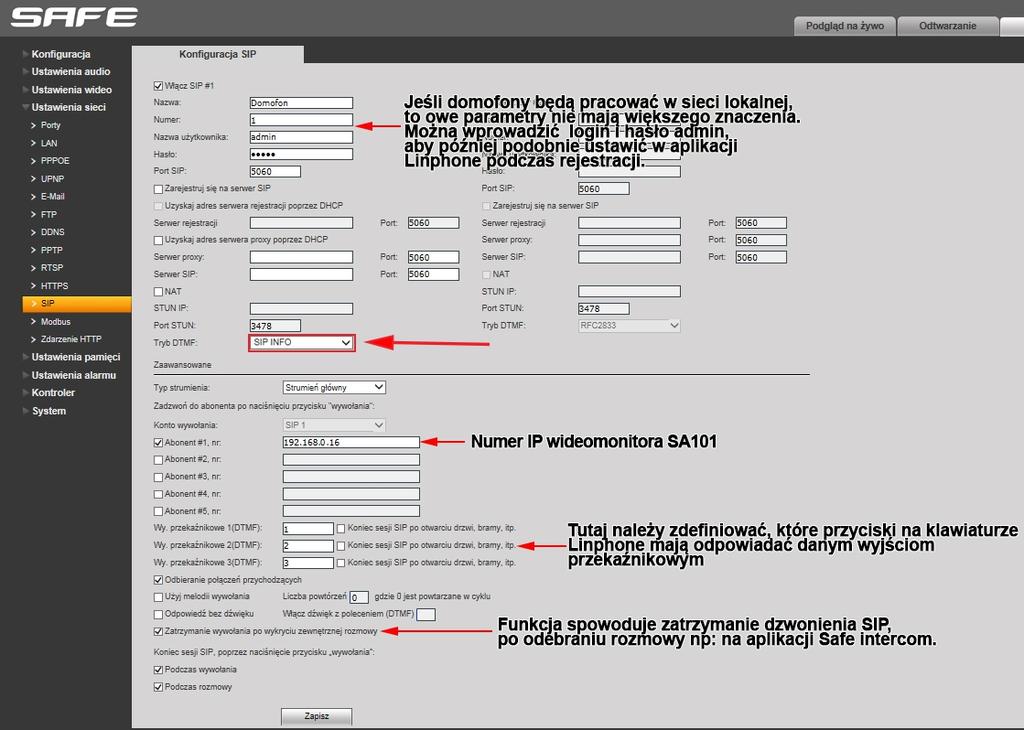

1 Instrukcja konfiguracji SA101IP/PoE Wideo-monitor SA101IP wyposażony jest w uchwyt montażowy do ściany oraz kartę Ethernet ze złączem RJ45 a na pokładzie zainstalowany jest standardowy system Android, który ma zaimplementowaną aplikację Commend oraz SafeSteer. Uwaga! Zaleca się korzystanie z wideo-monitora do pracy z domofonem używając przewodu i karty sieciowej LAN.. Transmisja WiFi może być zbyt słaba do prawidłowej pracy zestawu. I. Konfiguracja zakładki SIP w bramofonie SAFE do pracy z monitorem SA W bramofonie Safe IP proszę ustawić statyczny adres IP (nie DHCP). Najlepiej użyć statyczny adres IP spoza puli adresów DHCP pulę adresów DHCP należy spr. w konfiguracji routera. Fabryczny adres IP bramofonu Safe to: , aby dostosować adres IP do własnej podsieci najlepiej użyć prosty program SearchCam dostępny na płycie CD lub na stronie np.: pula dresów DHCP w naszej sieci jest do Statyczny adres IP dla naszych urządzeń należy ustawić powyżej tej puli np.: od do (chyba że są jakieś ograniczenia konfiguracyjne w routerze). 2. Należy zalogować się do strony konfiguracyjnej wideodomofonu Safe IP (Info. jak to zrobić jest na płycie CD dostarczonej z produktem) i przejść do zakładki SIP. Po niżej przykładowa konfiguracja zakładki SIP, gdzie wskazujemy na jaki lokalny adres IP wideo-monitora nasz domofon Safe IP ma wykonywać połączenie. st.1 -

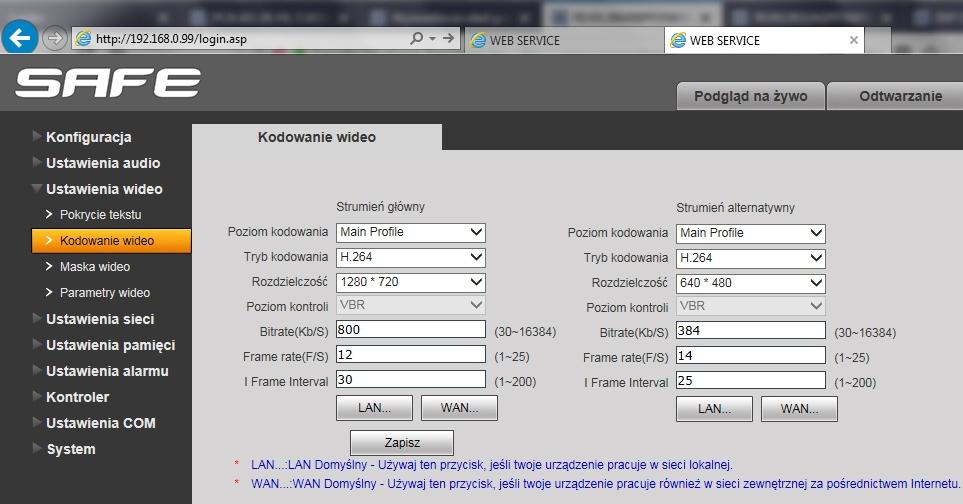

2 Rys.1 Przykład konfiguracji dla połączenia bezpośredniego SIP 3. W zależności od wersji Wideodomofonu Safe IP można zmieniać parametry wideo oraz rozdzielczość w celu osiągnięcia najlepszego efektu połączenia. Tutaj należy zmieniać rozdzielczość oraz inne parametry dla wybranego strumienia według uznania. Zakładka Konfiguracja wideo. Rys.2 Przykład parametrów wideo na wersji S06xx oraz G06xx 4. Należy jeszcze ustawić parametry audio, aby dostosować najlepszą jakość rozmowy.. Głośność wejścia to moc mikrofonu w bramofonie, głośność wyjścia to moc głośnika. Rys.3 Przykład parametrów audio w wersji S06xx oraz G06xx st.2 -

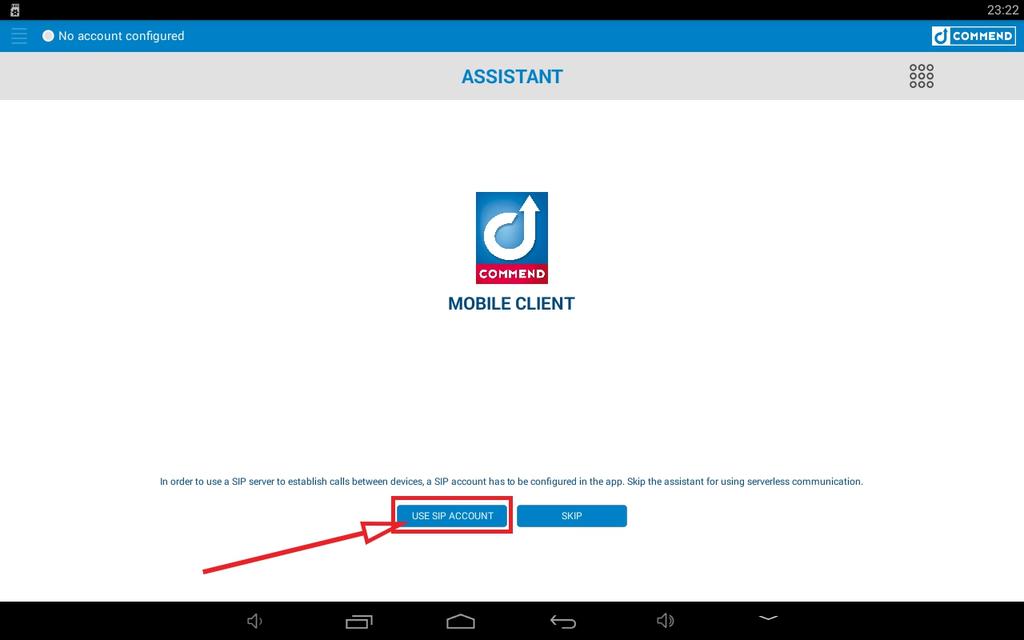

3 II. Aplikacja Commend służy do odbierania połączeń audio-wideo z urządzeń Safe IP. Konfiguracja w sieci lokalnej: 1. Należy podłączyć wideo-monitor SA101 pod router przewodem UTP a w systemie Android proszę ustawić statyczny adres IP (nie DHCP). Najlepiej użyć statyczny adres IP spoza puli adresów DHCP pulę adresów DHCP należy spr. w konfiguracji routera. Uwaga! Adresy w obydwu urządzeniach muszą należeć do takiej samej podsieci. np.: pula dresów DHCP w naszej sieci jest do Statyczny adres IP dla naszych urządzeń należy ustawić powyżej tej puli np.: do (chyba że są jakieś ograniczenia konfiguracyjne w routerze). 2. Przy pierwszym odpaleniu aplikacji Commend pojawi się okno wyboru konfiguracji konta SIP, należy wcisnąć USE SIP ACCOUNT. 3. Następnie należy wprowadzić odpowiednie dane, gdzie USRNAME oraz PASSWORD nie mają większego znaczenia i można wpisać po prostu: admin. Ważne jest, aby adres DOMAIN odpowiadał adresowi IP bramofonu Safe (wcześniej skonfigurowanemu). Należy również pamiętać, aby TRANSPORT zaznaczyć UDP. Na koniec klikamy LOGIN. st.3 -

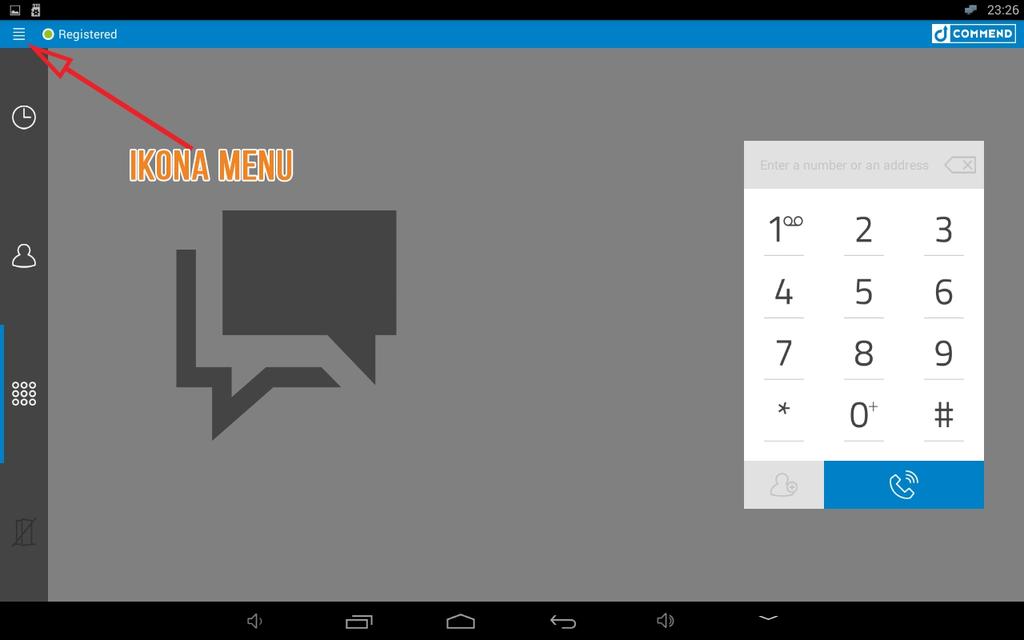

4 4. Pojawi nam się główne okna i w lewym górnym rogu mus zapalić się zielona kontrolka Registered. Następnie klikamy w lewym górnym rogu w ikonę Menu. 5. Teraz klikamy na stworzone konto Domofon. st.4 -

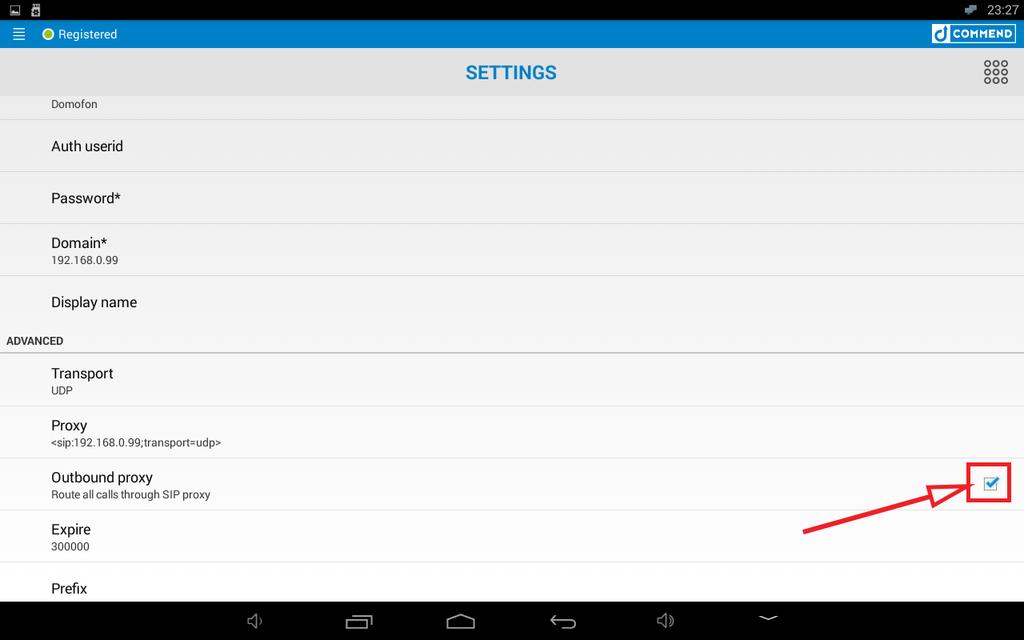

5 6. Na tej planszy należy zaznaczyć funkcję Outboard proxy i cofnąć się do tyłu.. 7. Program jest gotowy do pracy. Uwaga! 1.Commend jest poprawioną wersją Linphone i największą różnicą jest wyświetlanie wideo podczas wywołania (dzwonienia). 2. Podczas rozmowy dla dobrej komunikacji, należy mówić w stronę mikrofonu na monitorze z odległości 20-30cm. Mikrofon znajduje się w prawym dolnym rogu monitora. Widać maleńki otwór. 3. Po odebraniu wideo-rozmowy przy użyciu aplikacji Commend prawym przyciskiem, należy pamiętać że po skończeniu konwersacji trzeba zawsze zakończyć rozmowę szerokim przyciskiem ze strzałką w dół.. Aplikacja nie zakańcza rozmowy automatyczni i jeśli zostanie w tle to następna osoba (gość) usłyszy sygnał zajętości. III. Aplikacja SafeSteer służy do sterowania przekaźnikami w wideodomofonie Safe IP. SafeSteer to rozwijane przyciski, które są zawsze na wierzchu i można z nich korzystać w dowolnym momencie, np.: podczas używania innych programów na monitorze np.: podczas serfowania w internecie, oglądania filmów, obserwacji kamer w programie typu VMS itp. Fabrycznie program jest wstępnie skonfigurowany, należy w nim tylko zmienić i ustawić odpowiedni adres IP domofonu Safe w naszej sieci lokalnej, wprowadzić login i hasło oraz wybrać odpowiednie ikony. Aplikacja SafeSteer może obsłużyć nawet do 6 wideodomofonów Safe IP. st.5 -

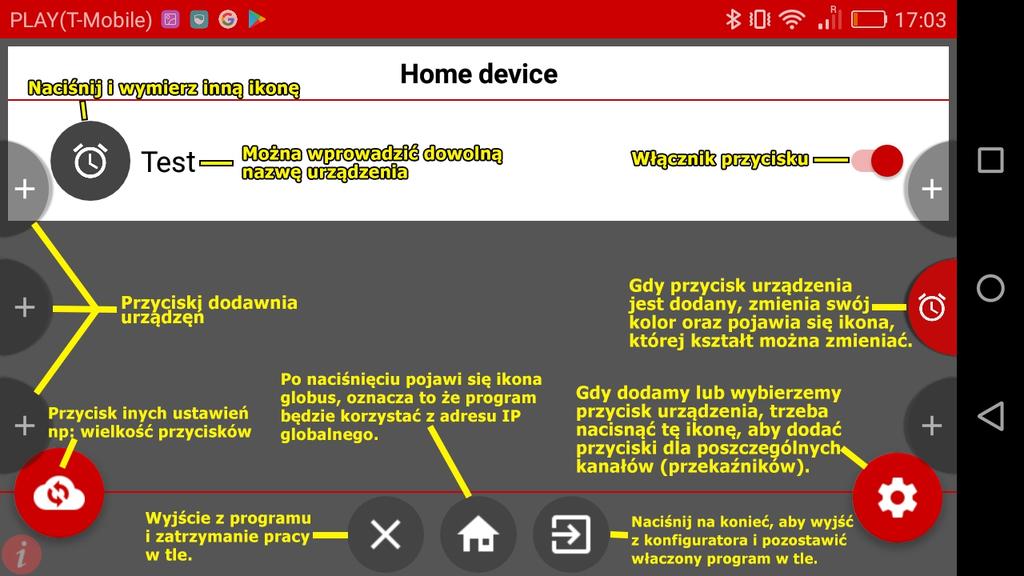

6 1. Po niżej opis funkcji aplikacji SafeSteer głównego ekranu. Rys.3 Główna strona konfiguracyjna aplikacji SafeSteer 2. Po niżej opis konfiguracji urządzenia, tzn: gdy na stronie głównej konfiguracyjnej wybierzemy przycisk urządzenia i następnie przycisk trybek otrzymamy okno poniżej: Rys. 4 Okno głównych ustawienia urządzenia. st.6 -

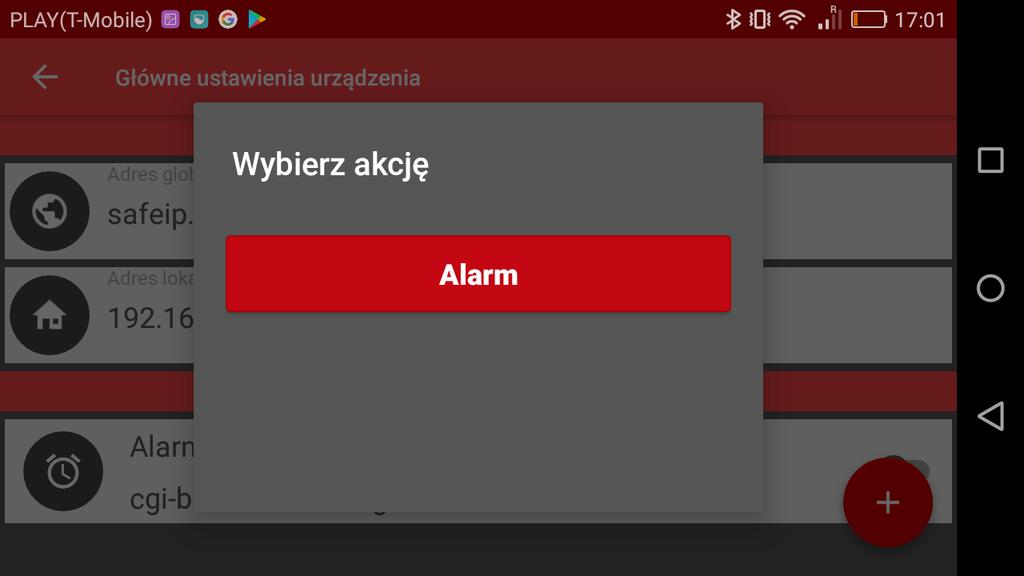

7 3. Następstwem wciśnięcia okrągłego przycisku z + dodawania kanału w ustawieniach urządzenia będzie wyświetlenie okno automatycznej konfiguracji, gdzie należy wybrać przycisk Domofon Safe. Rys. 5 Okno wyboru urządzenia, którym chcemy sterować. 4. Następstwem wyboru urządzenia jest poniższe okno, Należy wcisnąć przycisk Alarm. Rys. 6 Okno wyboru dostępnych funkcji. st.7 -

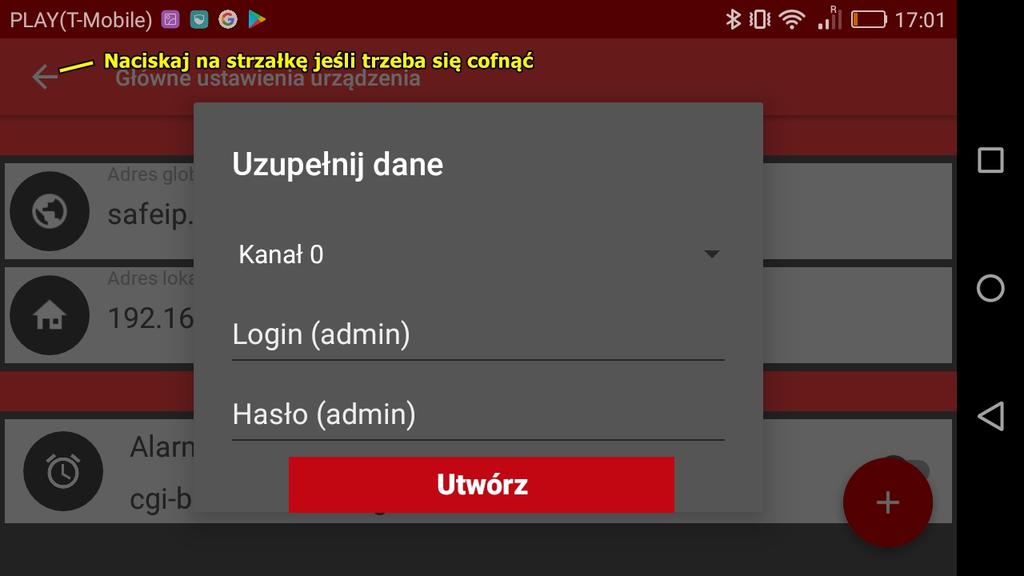

8 5. Kolejno naszym oczom ukaże się okno wyboru numeru kanału od 0 do 2, gdzie kanał 0 = przekaźnik nr.1, kanał 1 = przekaźnik nr.2, kanał 2 = przekaźnik nr.3. Musimy również wprowadzić login oraz hasło do wideodomofonu Safe IP. Po wprowadzeniu danych wciśnij przycisk Utwórz. Rys. 7 Okno wprowadzania danych 6. Aby odpalić program należy cofnąć się do konfiguracyjnej strony głównej, (1) załączyć urządzenie, (2) wyjść z konfiguracji strzałką w prawo. Rys. 8 Okno konfiguracyjnej strony głównej st.8 -

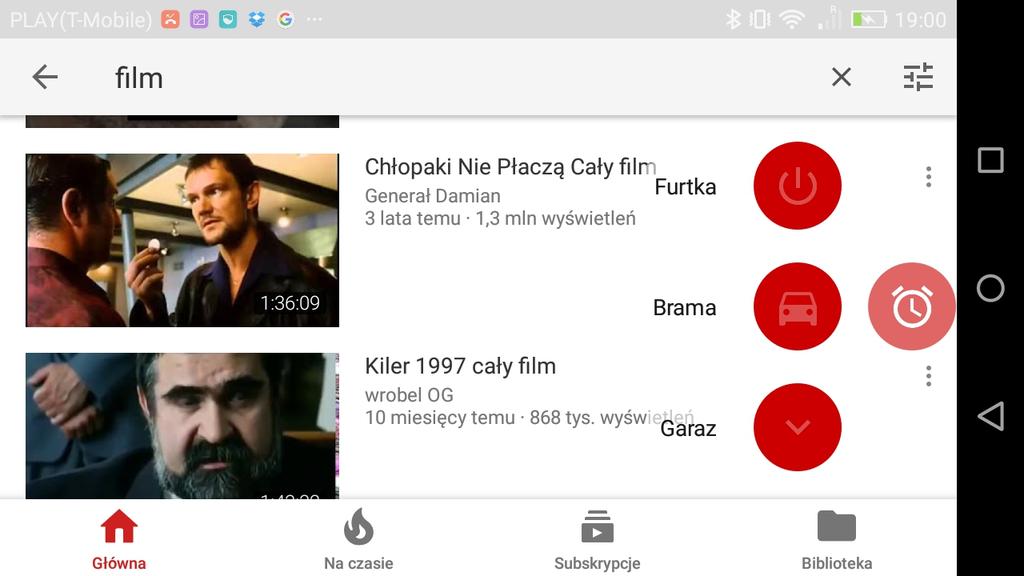

9 8. W zależności ile przekaźników w bramofonie będziemy wykorzystywać (max 3), czyność od punktu 3 do 5 należy powtórzyć dla każdego z 3 kanałów osobno. 7. Koniec. Tak powinny wyglądać dobrze skonfigurowane i wysunięte przyciski SafeSteer, po naciśnięciu przycisku głównego. Przykład pracy SafeSteer podczas przeglądania serwisu Youtube.com Rys. 9 Praca w tle aplikacji SafeSteer Uwaga! W aplikacji możemy dodać do 3 kanałów (przekaźników) dla jednego wideodomofonu IP, jeśli zakładamy że będziemy sterować dwoma urządzeniami np.: furtką i bramą, należy procedurę dodawania kanału przeprowadzić dwa razy. Po zapoznaniu się z aplikacją cała procedura parowania jej z wideodomofonem Safe IP nie powinna trwać dłużej niż 5minut, to łatwa i szybka operacja. Po wciśnięciu przycisku wybranego kanału oprogramowanie powinno zwrócić odpowiedź OK oznacza to że przekaźnik wykonał polecenia a nasze urządzenie jest dobrze skonfigurowane. SafeSteer będzie działać ciągle w tle podobnie jak aplikacja Commend, która pojawia się w chwili, gdy zostanie naciśnięty przycisk dzwonka na domofonie. Możemy sterować przekaźnikami używając klawiatury z App Commend lub wygodnych przycisków pływających SafeSteer. Po zakończeniu rozmowy musimy nacisnąć przycisk szarej słuchawki. WSKAZÓWKA Może zdarzyć się że pamięć systemu Android zapętli się dla danej aplikacji i mimo prób zmian konfiguracyjnych aplikacja zapisuje nowe ustawienia ale ich nie stosuje, najczęściej jest to spowodowane przez zbyt częste zmiany w ustawieniach danej aplikacji. W przypadku problemów z prawidłowym działaniem aplikacji w systemie, zalecane jest wykonać czyszczenie pamięci i na nawo skonfigurować app Commend, aby tego dokonać należy wejść w.: Ustawienia systemu Aplikacje Commend Wyczyść pamięć.. Czyszczenie pamięci w aplikacjach spowoduje przywrócenie ustawień fabrycznych, wtedy należy skonfigurować aplikację na nowo. st.9 -
