1 Instrukcja instalacji i obsługi oprogramowania OPTIVA VIEWER Volta Sp. z o.o., ul. Jutrzenki 94, Warszawa v. 1.0 tel , fax , volta@volta.com.pl

2 Spis treści: 1. Możliwości programu Instalacja i uruchomienie aplikacji Dodawanie i usuwanie urządzeń Podgląd na żywo Zdalne odtwarzanie Nagrywanie strumienia wideo Zapis klatki wideo Zmiana podziału ekranu Wybór strumienia wideo Sterowanie PTZ

3 OPTIVA Viewer jest darmową aplikacją przeznaczoną na urządzenia z system Android i IOS służącą do połączeń zdalnych z rejestratorami IP firmy OPTIVA. Dzięki zastosowaniu technologii P2P aplikacja umożliwia bardzo łatwe połączenie z rejestratorem, bez konieczności konfiguracji przekierowań portów - wystarczy podać ID urządzenia lub zeskanować kod QR. 1. Możliwości programu Główne funkcje aplikacji: Podgląd na żywo obrazu i dźwięku do 16 kamer Zdalne przeszukiwanie i odtwarzanie nagrań wideo Lokalne odtwarzanie nagrań wideo (zapis na urządzeniu mobilnym) Sterowanie kamer PTZ Zapis klatki (obrazu) i strumienia wideo. Wsparcie dla połączeń z kilkoma urządzeniami (rejestratorami) jednocześnie Wsparcie dla technologii P2P, w znacznym stopniu ułatwiającej konfigurację połączenia sieciowego Wymagany system operacyjny: Android 2.3 lub wyższy, ios 6.0 lub wyższy 3

4 2. Instalacja i uruchomienie aplikacji Podłącz telefon lub tablet do Internetu używając połączenia mobilnego lub WiFi. Pobierz z Google Play lub App Store aplikację OPTIVA Viewer Zainstaluj aplikację na urządzeniu mobilnym Uruchom aplikację OPTIVA Viewer Wyświetlone zostanie główne menu aplikacji OPTIVA Viewer. 4

5 3. Dodawanie i usuwanie urządzeń Moduł zarządzania urządzeniami pozwala dodawać i usuwać rejestratory, a także modyfikować parametry połączenia. Aby uruchomić należy wejść w zakładkę Zarządzanie Urządzeniami w Menu głównym. Aby dodać nowe urządzenie kliknij przycisk Dodaj w prawym górnym rogu, a następnie podaj nazwę urządzenia, adres (IP lub nazwę domenową), port, użytkownika i hasło. Ustawienia kamer będą pobrane z rejestratora. Możliwe jest także dodanie rejestratora wykorzystując system Chmurowy P2P w tym przypadku wybieramy opcję ID urządzenia. Następnie należy zeskanować kod QR z rejestratora (Menu -> Układ -> Info NVR) lub wpisać kod P2P dostępny z poziomu rejestratora. Kod QR przyklejony jest także na obudowie rejestratora. 5

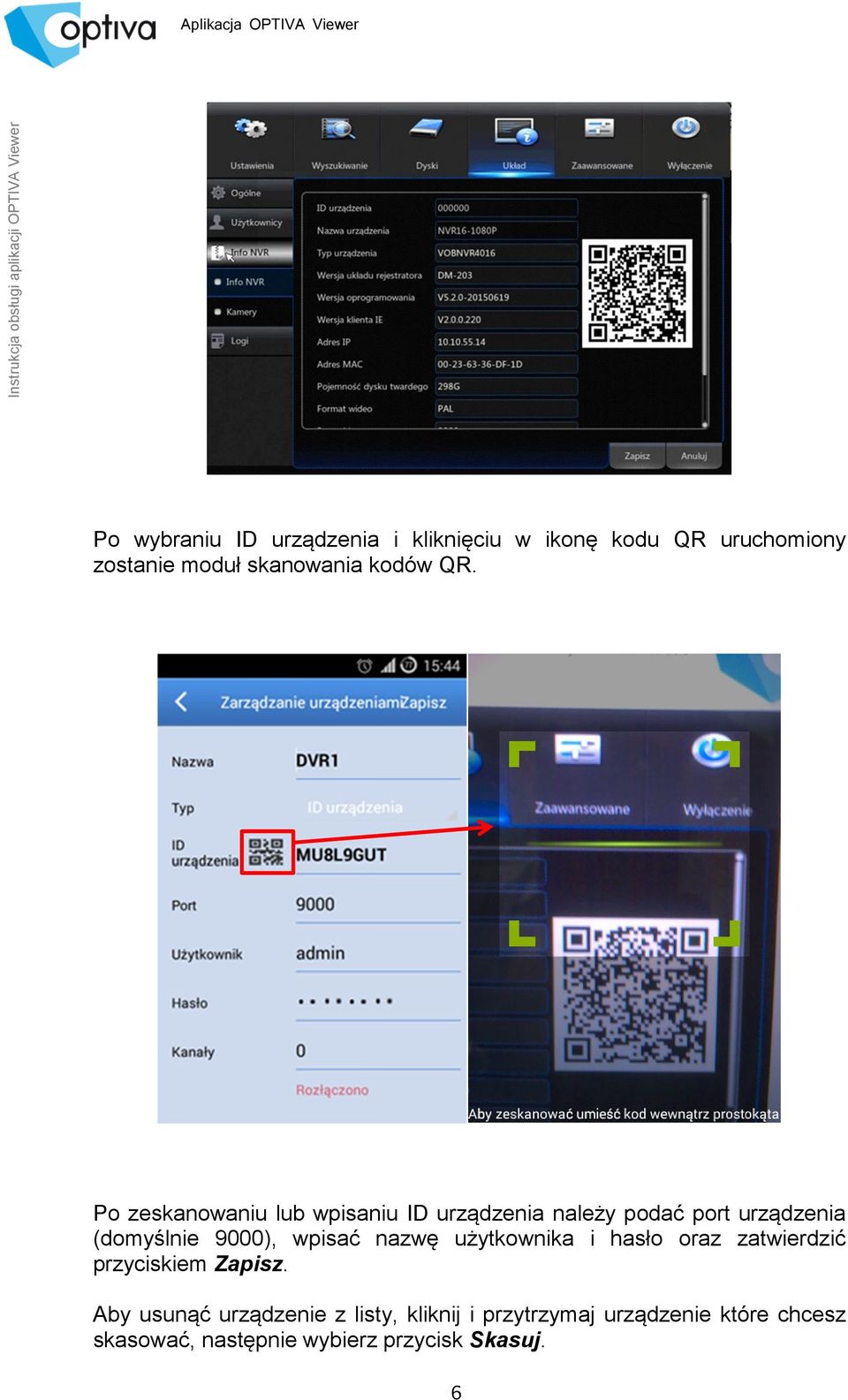

6 Po wybraniu ID urządzenia i kliknięciu w ikonę kodu QR uruchomiony zostanie moduł skanowania kodów QR. Po zeskanowaniu lub wpisaniu ID urządzenia należy podać port urządzenia (domyślnie 9000), wpisać nazwę użytkownika i hasło oraz zatwierdzić przyciskiem Zapisz. Aby usunąć urządzenie z listy, kliknij i przytrzymaj urządzenie które chcesz skasować, następnie wybierz przycisk Skasuj. 6

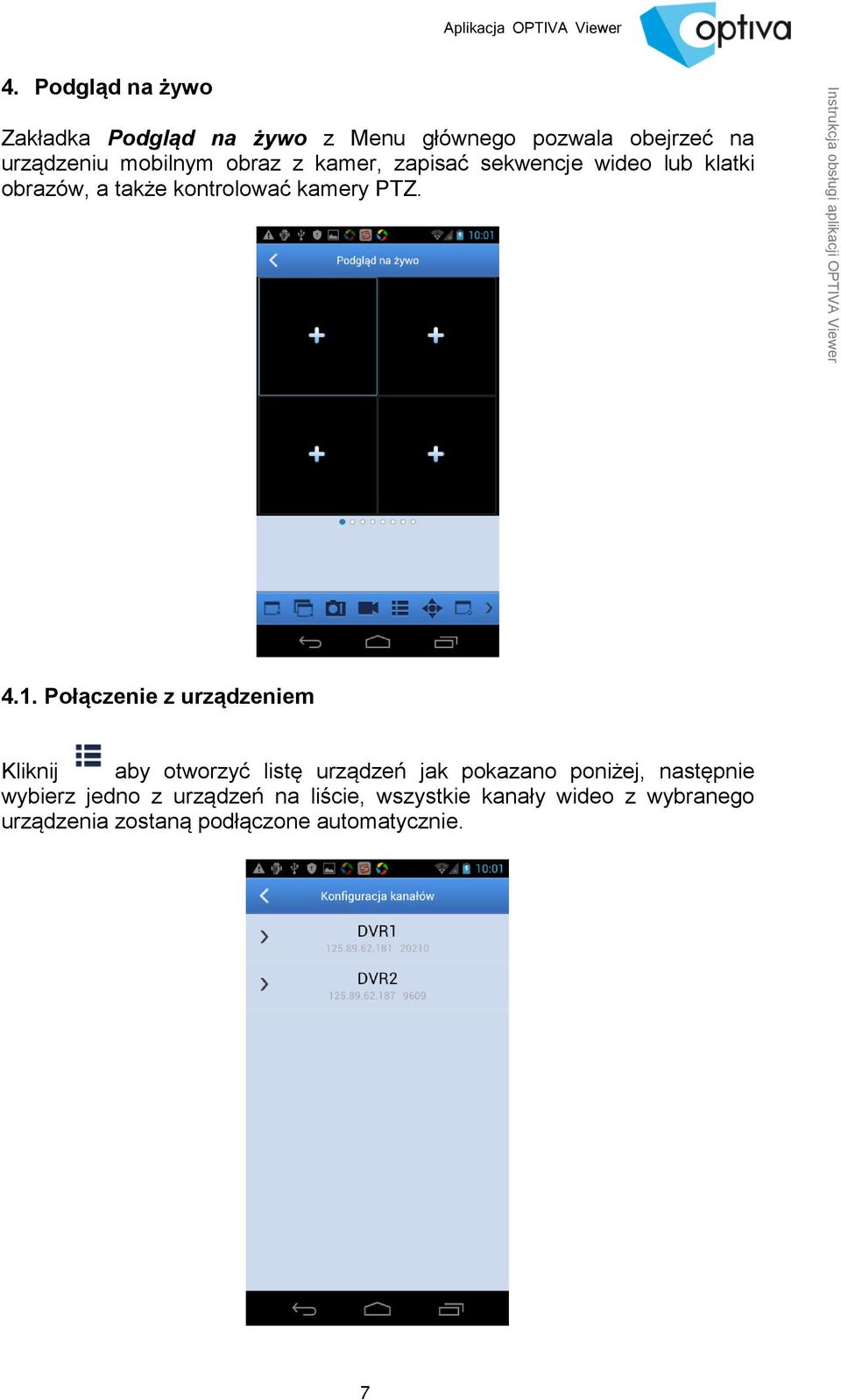

7 4. Podgląd na żywo Zakładka Podgląd na żywo z Menu głównego pozwala obejrzeć na urządzeniu mobilnym obraz z kamer, zapisać sekwencje wideo lub klatki obrazów, a także kontrolować kamery PTZ Połączenie z urządzeniem Kliknij aby otworzyć listę urządzeń jak pokazano poniżej, następnie wybierz jedno z urządzeń na liście, wszystkie kanały wideo z wybranego urządzenia zostaną podłączone automatycznie. 7

8 4.2. Połączenie z kanałem Kliknij okno z krzyżykiem w sekcji Podgląd wideo aby otworzyć listę kanałów do wybrania, następnie wybierz żądany kanał z listy dostępnych kamer. Zamknij kanał (kamerę) podczas podglądu wideo. Zamknij wszystkie kanały podczas podglądu wideo. 8

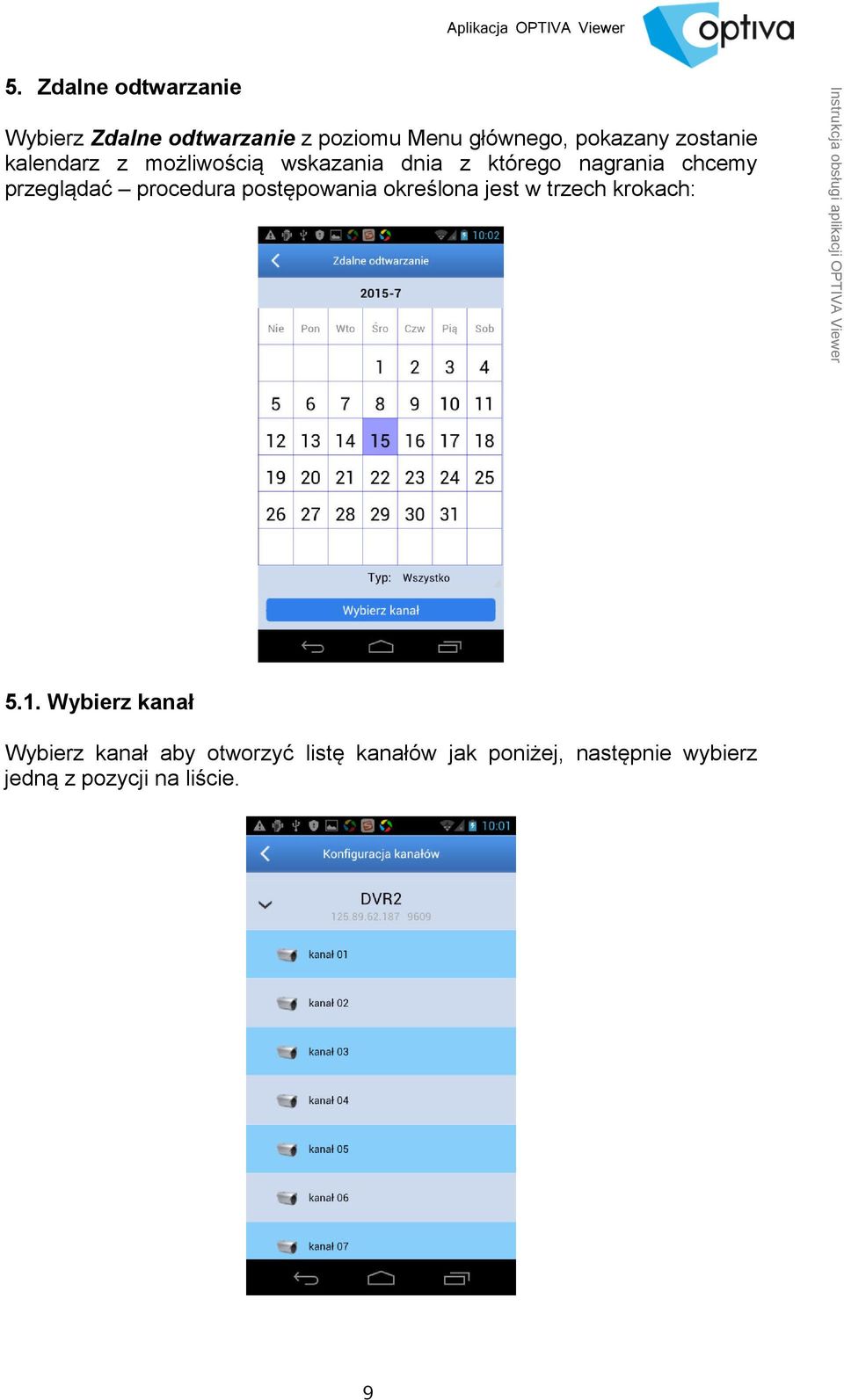

9 5. Zdalne odtwarzanie Wybierz Zdalne odtwarzanie z poziomu Menu głównego, pokazany zostanie kalendarz z możliwością wskazania dnia z którego nagrania chcemy przeglądać procedura postępowania określona jest w trzech krokach: 5.1. Wybierz kanał Wybierz kanał aby otworzyć listę kanałów jak poniżej, następnie wybierz jedną z pozycji na liście. 9

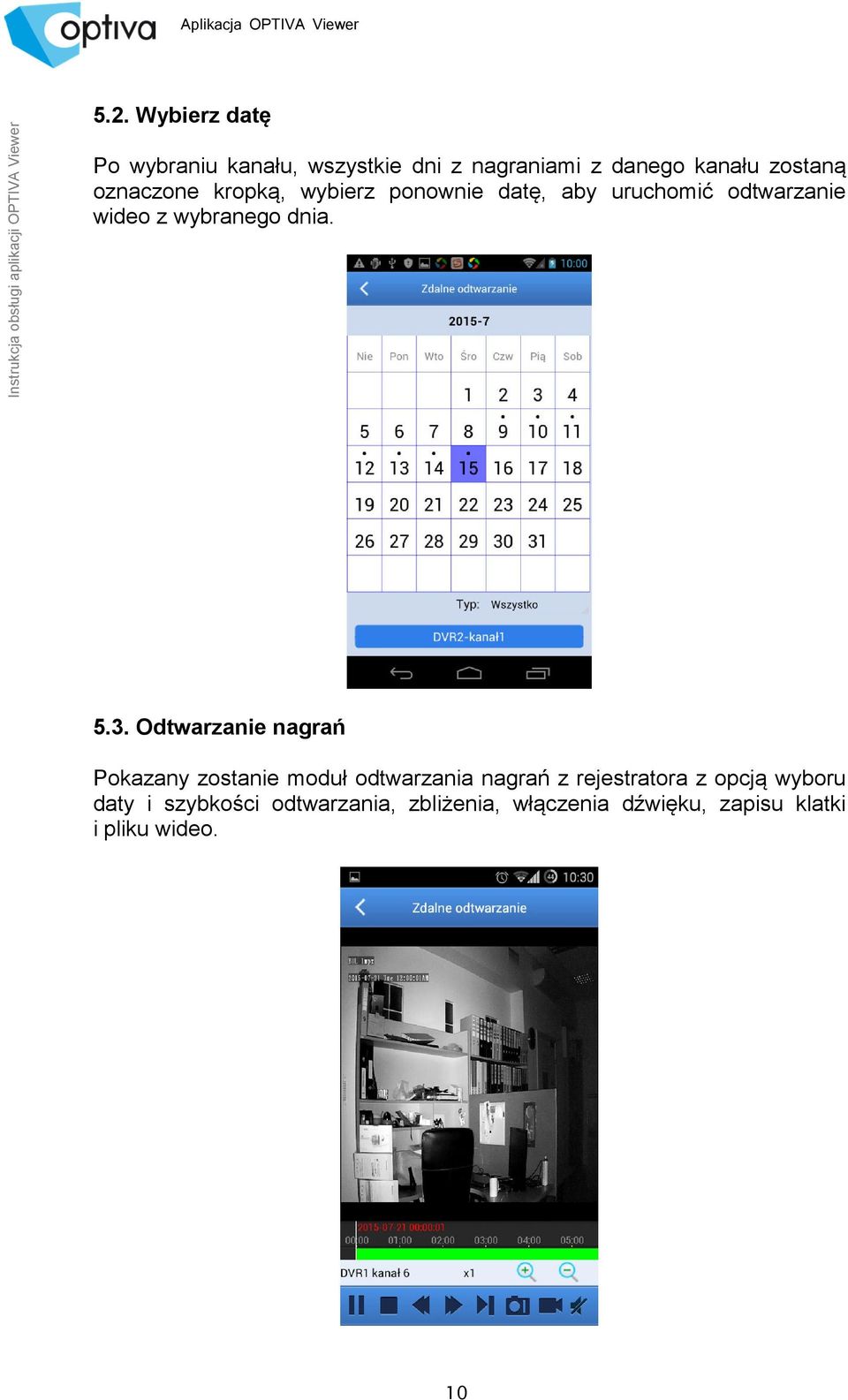

10 5.2. Wybierz datę Po wybraniu kanału, wszystkie dni z nagraniami z danego kanału zostaną oznaczone kropką, wybierz ponownie datę, aby uruchomić odtwarzanie wideo z wybranego dnia Odtwarzanie nagrań Pokazany zostanie moduł odtwarzania nagrań z rejestratora z opcją wyboru daty i szybkości odtwarzania, zbliżenia, włączenia dźwięku, zapisu klatki i pliku wideo. 10

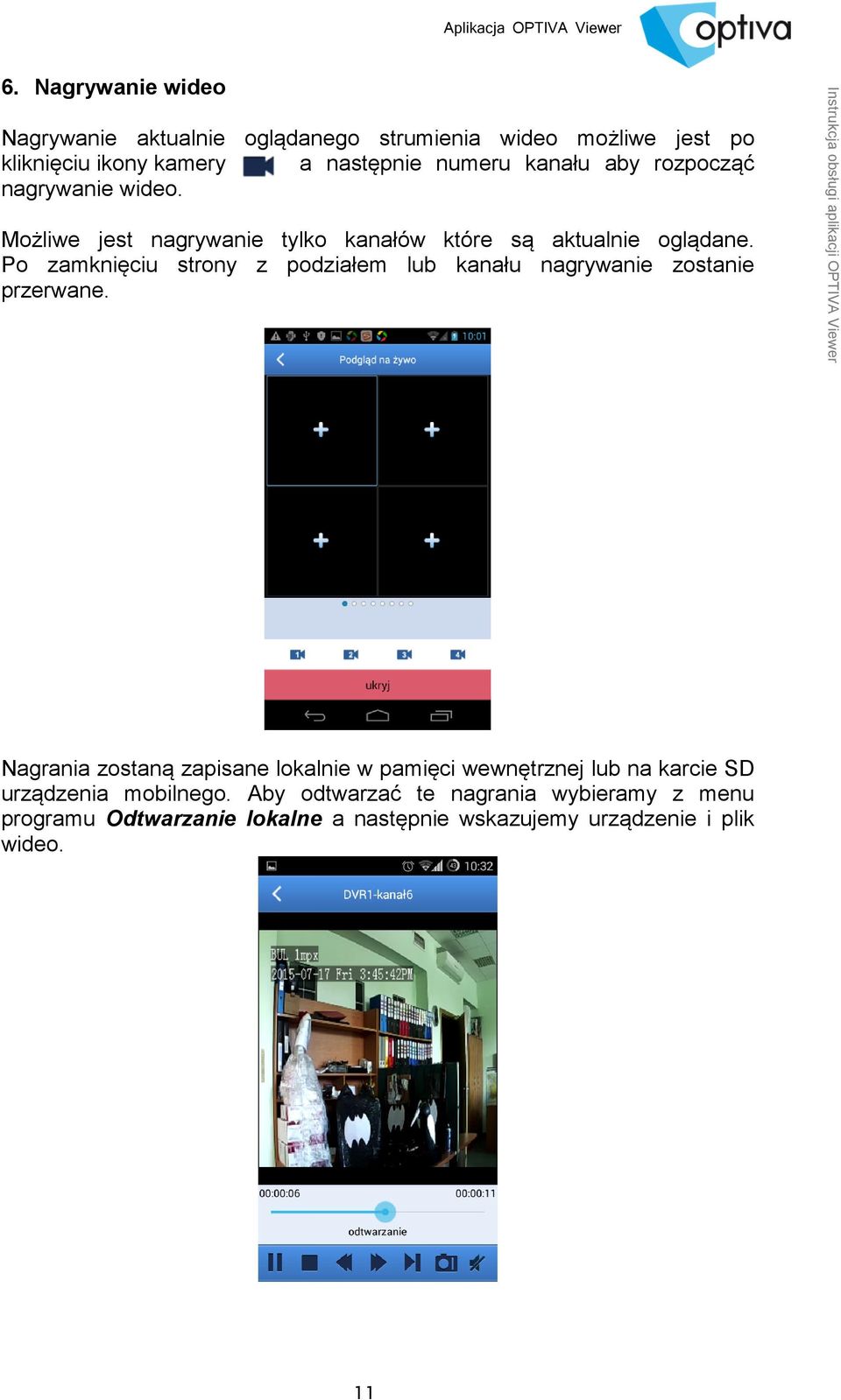

11 6. Nagrywanie wideo Nagrywanie aktualnie oglądanego strumienia wideo możliwe jest po kliknięciu ikony kamery a następnie numeru kanału aby rozpocząć nagrywanie wideo. Możliwe jest nagrywanie tylko kanałów które są aktualnie oglądane. Po zamknięciu strony z podziałem lub kanału nagrywanie zostanie przerwane. Nagrania zostaną zapisane lokalnie w pamięci wewnętrznej lub na karcie SD urządzenia mobilnego. Aby odtwarzać te nagrania wybieramy z menu programu Odtwarzanie lokalne a następnie wskazujemy urządzenie i plik wideo. 11

12 7. Zapis klatki wideo Na stronie podglądu na żywo, wybieramy ikonę aparatu. Zostanie wyświetlona ilość przycisków odpowiadających kanałom z których można wybrać ten z którego klatkę (obraz) chcemy zapisać. Obrazy zostaną zapisane lokalnie w pamięci wewnętrznej lub na karcie SD urządzenia mobilnego. Aby obejrzeć zapisane klatki wybieramy z menu programu Podgląd obrazów a następnie wskazujemy urządzenie i plik obrazu. 12

13 8. Zmiana podziału ekranu Domyślny podział ekranu wynika z ilości kanałów w rejestratorze. Aby zmienić podział ekranu na inny należy kliknąć ikonę: Wyświetlone zostaną wszystkie dostepne podziały ekranu. Kliknięcie w wybrany podział powoduje jego wybranie i ustawienia takiego podziału w aplikacji. 13

14 9. Wybór strumienia wideo Z poziomu aplikacji możemy wybrać strumień wideo z którym się łączymy - jest to szczególnie przydatne w przypadku gorszego połączenia sieciowego lub słabszego urządzenia mobilnego. Strumień pierwszy to rozdzielczość maksymalna kamery 720p/1080p, drugi strumień VGA(640x480), trzeci QVGA (320x240). Możliwe jest także zwiększenie / zmniejszenie ilości wyświetlanych klatek kosztem rozdzielczości obrazu. Domyślnie przy połączeniach z rejestratorem wybierany jest strumień 2. Aby zmienić domyślny strumień wideo z poziomu podglądu na żywo, klikamy ikonę Wybierając jeden z poziomów transmisji obrazu wybieramy odpowiedni strumień wideo Ostry Strumień 1, Optymalny Strumień 2, Płynny Strumień 3. 14

15 10. Sterowanie PTZ Kamery PTZ pozwalają na kontrolowanie położenia kamery i regulowanej optyki obiektywu. Kliknij ikonę aby wejść w tryb sterownia kamer PTZ. Odpowiednie przyciski (strzałki) pozwalają na ruch kamer w górę, dół oraz prawo i lewo, funkcje automatyczne jak presety i trasy a także kontrolę obiektywu w tym Zoom (zbliżenie), Focus (ostrość) oraz Iris (przysłonę) jak pokazano poniżej. Aby sterowanie PTZ działało poprawnie opisywane funkcje PTZ muszą być wspierane z poziomu kamery i obsługiwane przez rejestrator. Do sterownie ruchem kamery PTZ można wykorzystać także strzałki nałożone na obraz sterowanej kamery. Dostępne funkcje PTZ: Zoom In Iris In Zoom Out Iris Out Focus In Preset Focus Out Prędkość PTZ 15

16 Dystrybutorem urządzeń Optiva jest firma: Volta Sp. z o.o. ul. Jutrzenki 94, Warszawa Salony firmowe: Bydgoszcz: Gdańsk: Katowice: Kraków: Lublin: Łódź: Poznań: Szczecin: Warszawa: Wrocław: Rzeszów: Copyright 2015 Volta. All rights reserved. Wersja
