1 Nexus IP - Szybkie wprowadzenie Do wszystkich modeli Nexus VW i FW

2 Spis treści 1.0 Pierwsza konfiguracja FIZYCZNE PODŁĄCZENIE ODSZUKANIE KAMERY LOGOWANIE SIĘ DO KAMERY POPRZEZ PRZEGLĄDARKĘ INTERNET EXPLORER Szczegółowe omówienie konfiguracji KONFIGURACJA Z REJESTRATOREM DOSTĘP DO MONITORINGU PRZEZ TELEFON KOMÓRKOWY LUB TABLET... 8

3 1.0 Pierwsza konfiguracja 1.1 FIZYCZNE PODŁĄCZENIE Kamerę podłącza się wyłącznie do routera. Nie ma możliwości podłączenia kamery bezpośrednio do komputera. Poniższa ilustracja przedstawia sposób podłączenia kamery Nexus IP. Niniejszą pierwszą konfigurację trzeba przeprowadzić także w przypadku kamer Nexus wyposażonych w Wi- Fi. Po pomyślnym skonfigurowaniu Wi-Fi kabel można odłączyć. 1.2 ODSZUKANIE KAMERY Po podłączeniu kamery do routera odszukaj ją na swoim komputerze. Kamerom Nexus jest zwykle przydzielany standardowy adres IP Rozpocznij więc od sprawdzenia tego adresu. Jeśli nie odnajdziesz pod nim kamery, skorzystaj z programu do jej wyszukiwania, dostępnego na płycie CD dołączonej do kamery. Program ten nazywa się Search Tool V2.exe. Kliknij znajdujący się w dolnej części ekranu przycisk Search [szukaj], aby rozpocząć wyszukiwanie kamer. W kolumnie Server Name [nazwa serwera] kamery są oznaczone skrótem IPCAM. Zaznacz kamerę, a następnie naciśnij przycisk Modify Net [zmień ustawienia sieciowe]. Na ekranie pojawi się okienko umożliwiające zmianę adresu IP kamery. Można też zaznaczyć opcję DHCP enable [włącz DHCP] dla kamery.

4 1.3 LOGOWANIE SIĘ DO KAMERY POPRZEZ PRZEGLĄDARKĘ INTERNET EXPLORER 11 Kamery Nexus korzystają z wtyczki ActiveX. Z tego powodu konieczne jest korzystanie z Internet Explorera 11 lub innej przeglądarki obsługującej ActiveX. Przeglądarki nieobsługujące wtyczki ActiveX nie nadają się do pracy z rejestratorami i kamerami Nexus. Po odnalezieniu kamery przez program wyszukujący i nadaniu jej poprawnego adresu IP, można się do niej zalogować. W tym celu otwórz przeglądarkę Internet Explorer i wprowadź adres IP kamery. Możesz też dwukrotnie kliknąć wybraną kamerę w programie wyszukującym (zob. pkt 1.2), aby szybko otworzyć przeglądarkę i przejść do adresu tej kamery. Jeśli kamera zostanie odnaleziona, w przeglądarce Internet Explorer pojawi się powyższe okno. Zaloguj się za jego pośrednictwem. Username [nazwa użytkownika]: admin Password [hasło]: admin Po zalogowaniu się do kamery zobaczysz transmitowany na żywo obraz wideo, jak na poniższym zrzucie ekranu:

5 2.0 Szczegółowe omówienie konfiguracji 2.1 KONFIGURACJA SIECIOWA Podczas konfigurowania adresu IP kamery może się zdarzyć, że kamery nie da się odnaleźć w sieci. Należy wówczas sprawdzić, czy: kamera jest prawidłowo podłączona (zob. pkt 1.0), program Search Tool V2.exe nie jest blokowany przez programy ochronne, np. antywirusowe, kamera jest włączona. Aby sprawdzić, czy kamera jest włączona, zasłoń obiektyw dłonią. Jeśli kamera jest włączona, zaświeci się czerwona kontrolka podczerwieni. W niektórych przypadkach program szukający może mieć trudności z odnalezieniem kamery w sieci. Dotyczy to szczególnie sieci, w których router przydziela adresy IP xxx lub xxx. Ponieważ kamera zwykle używa adresu IP , można zmienić swój własny adres IP na , a następnie sprawdzić, czy teraz da się odnaleźć kamerę. Jeśli kamerę da się odnaleźć, to należy zmienić jej adres IP, a następnie zmienić adres IP komputera z powrotem na DHCP. Jeśli dostęp do kamery jest realizowany za pomocą aplikacji CamViews, to zaleca się włączenie dla kamery opcji DHCP. CamViews wykorzystuje protokół P2P. Przydzielanie kamerze numeru IP przez router ułatwia tu sytuację. Dalsze informacje na temat korzystania z aplikacji CamViews podane są w punkcie KONFIGURACJA Z REJESTRATOREM Niniejszy punkt zawiera krótkie omówienie konfiguracji kamery współpracującej z rejestratorem twardodyskowym. Aby uzyskać więcej informacji na temat rejestratora twardodyskowego, zapoznaj się z pełną instrukcją obsługi dostępną na płycie CD dołączonej do urządzenia. Po skonfigurowaniu współpracy kamery z przeglądarką Internet Explorer i ustaleniu jej adresu IP, można skontaktować kamerę z rejestratorem. W tym celu należy kliknąć prawym klawiszem myszy na ekranie głównym. Jeśli nie jesteś jeszcze zalogowany, system poprosi Cię o zalogowanie się. Zaloguj się podając następujące informacje: Username [nazwa użytkownika]: admin Password [hasło]: Następnie kliknij przycisk Login [zaloguj się]. Po wykonaniu tej czynności ponownie kliknij prawym przyciskiem myszy. Wybierz pozycję Remote Device [urządzenie zdalne].

6 Po wybraniu pozycji Remote Device [urządzenie zdalne] nastąpi przejście do narzędzia wyszukiwania w rejestratorze. Za pomocą tego narzędzia można znaleźć swoje kamery w sieci. Wyszukiwanie kamer nie odbywa się jednak w ten sam sposób, co za pomocą programu Search Tool V2.exe na komputerze. Aby rejestrator był w stanie odszukać kamery, muszą im być przydzielone prawidłowe adresy IP. Oznacza to, że nie da się dodać kamery, która nie przeszła uprzednio podstawowej konfiguracji sieciowej (punkt 2.1). Wybierz pozycję ONVIF, a następnie kliknij polecenie Search [szukaj], aby rozpocząć wyszukiwanie kamery w sieci. Po odnalezieniu kamery przez system dodaj ją, tak, aby znalazła się na liście urządzeń. Jeśli masz więcej, niż jedną kamerę, możesz zaznaczyć je wszystkie z lewej strony, a następnie kliknąć polecenie Add [dodaj]. Uwaga! Kamery muszą być podłączone kablem, gdy są wyszukiwane za pomocą funkcji Search [szukaj] w rejestratorze. Gdy kamera jest podłączona kablem, funkcja wyszukiwania będzie mogła znaleźć zarówno adres IP urządzenia dostępnego przez kabel, jak i adres IP urządzenia dostępnego przez Wi-Fi. Jeśli funkcje Wi-Fi mają być wykorzystywane, to konieczne jest dodanie adresu IP Wi-Fi kamery.

7 Zakończ operację klikając polecenie Confirm [potwierdź]. W tym momencie kamera jest dodana do rejestratora. Aby uzyskać więcej informacji o rejestratorze, zapoznaj się z pełną instrukcją obsługi tego urządzenia.

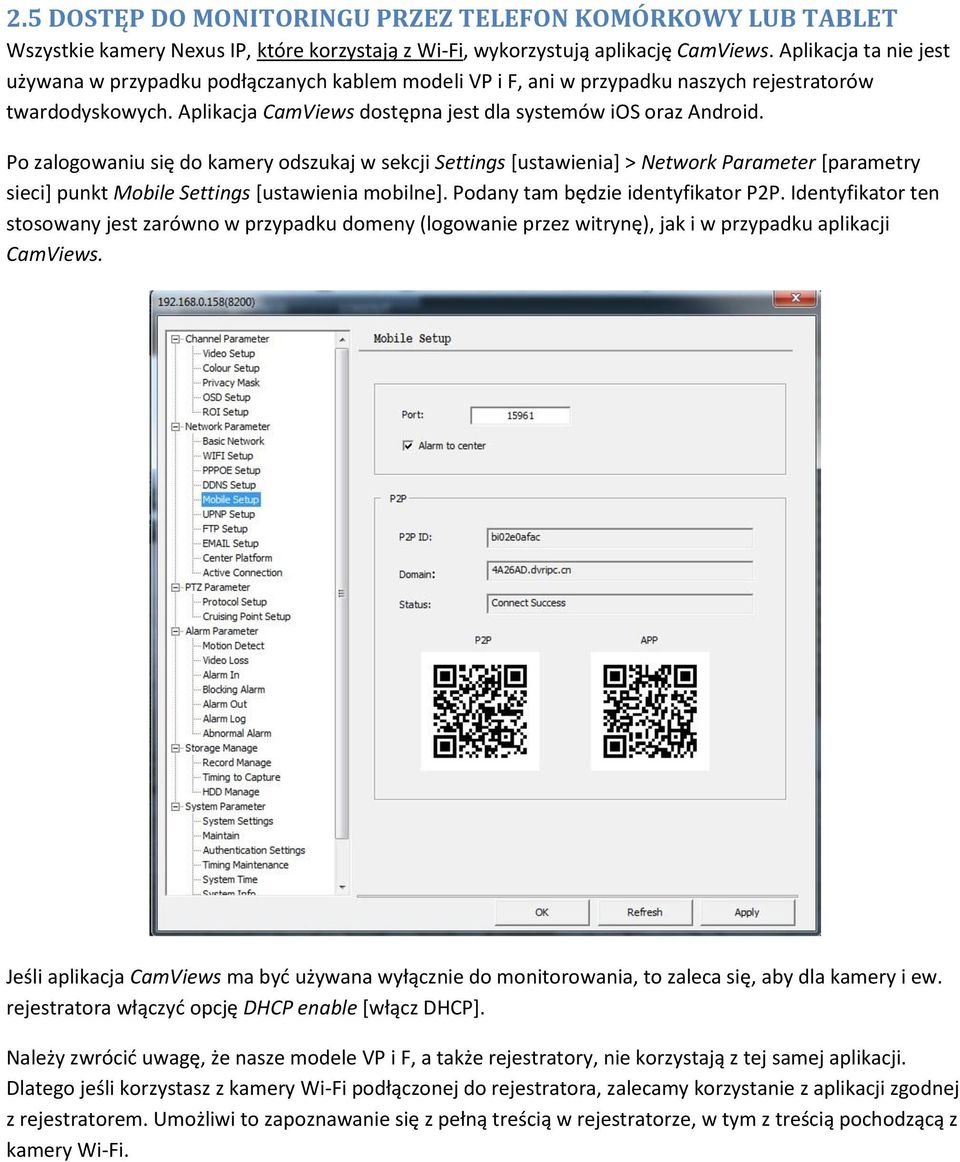

8 2.5 DOSTĘP DO MONITORINGU PRZEZ TELEFON KOMÓRKOWY LUB TABLET Wszystkie kamery Nexus IP, które korzystają z Wi-Fi, wykorzystują aplikację CamViews. Aplikacja ta nie jest używana w przypadku podłączanych kablem modeli VP i F, ani w przypadku naszych rejestratorów twardodyskowych. Aplikacja CamViews dostępna jest dla systemów ios oraz Android. Po zalogowaniu się do kamery odszukaj w sekcji Settings [ustawienia] > Network Parameter [parametry sieci] punkt Mobile Settings [ustawienia mobilne]. Podany tam będzie identyfikator P2P. Identyfikator ten stosowany jest zarówno w przypadku domeny (logowanie przez witrynę), jak i w przypadku aplikacji CamViews. Jeśli aplikacja CamViews ma być używana wyłącznie do monitorowania, to zaleca się, aby dla kamery i ew. rejestratora włączyć opcję DHCP enable [włącz DHCP]. Należy zwrócić uwagę, że nasze modele VP i F, a także rejestratory, nie korzystają z tej samej aplikacji. Dlatego jeśli korzystasz z kamery Wi-Fi podłączonej do rejestratora, zalecamy korzystanie z aplikacji zgodnej z rejestratorem. Umożliwi to zapoznawanie się z pełną treścią w rejestratorze, w tym z treścią pochodzącą z kamery Wi-Fi.
