Instrukcja dla elektronicznego zamka do drzwi SmartLock RCF Slim

Transkrypt

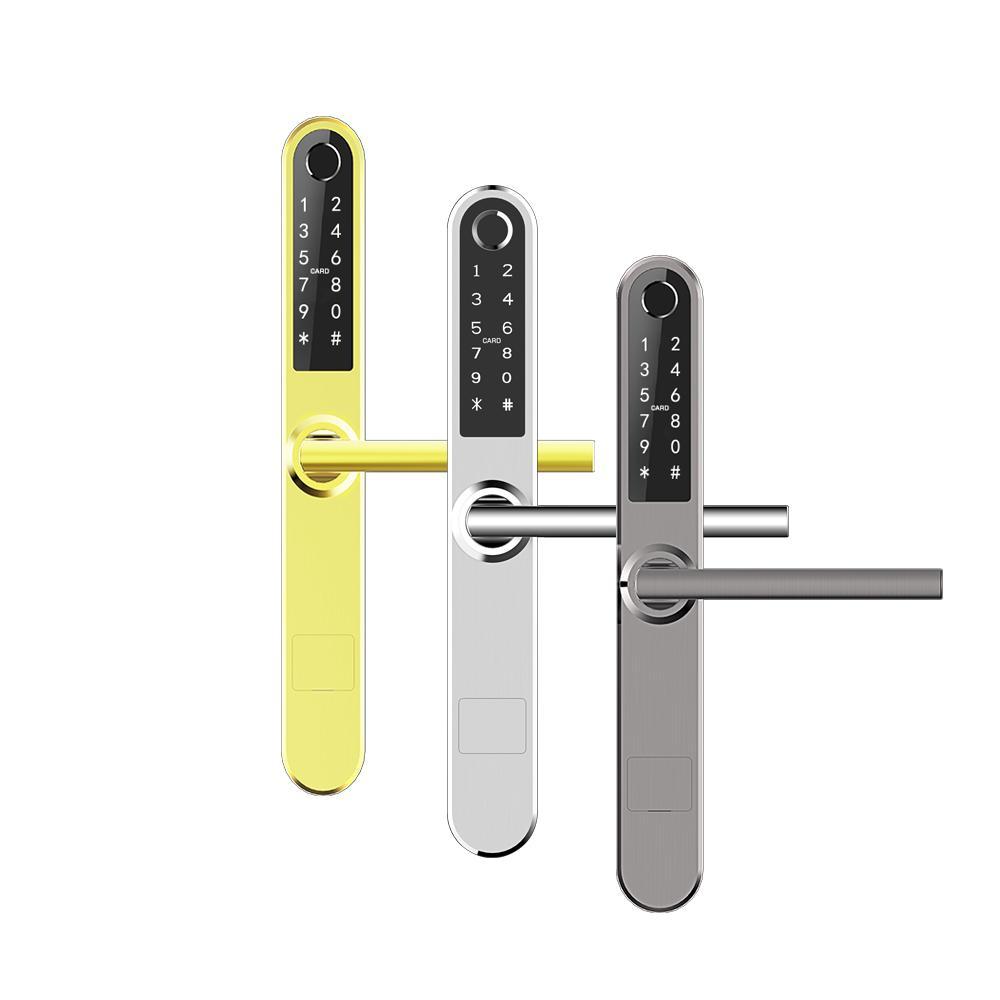

1 Instrukcja dla elektronicznego zamka do drzwi SmartLock RCF Slim Uwaga! Zastrzegamy sobie prawo do zmiany wizualnej oprogramowania, oraz zmian w owej instrukcji bez wcześniejszego uprzedzenia. 1

2 Uwaga: 1. Znajdujące się w zestawie klucze awaryjnego otwarcia, aby spełniły swoją rolę, muszą być przechowywane na zewnątrz obiektu, w razie zaniku zasilania można je wykorzystać w celu otwarcia drzwi. 2. Gdy występuje alarm spadku mocy, należy wymienić lub naładować baterie. 3. Przeczytaj uważnie ten podręcznik przed instalacją i zachowaj go na przyszłość. 1. Struktura zamka 2

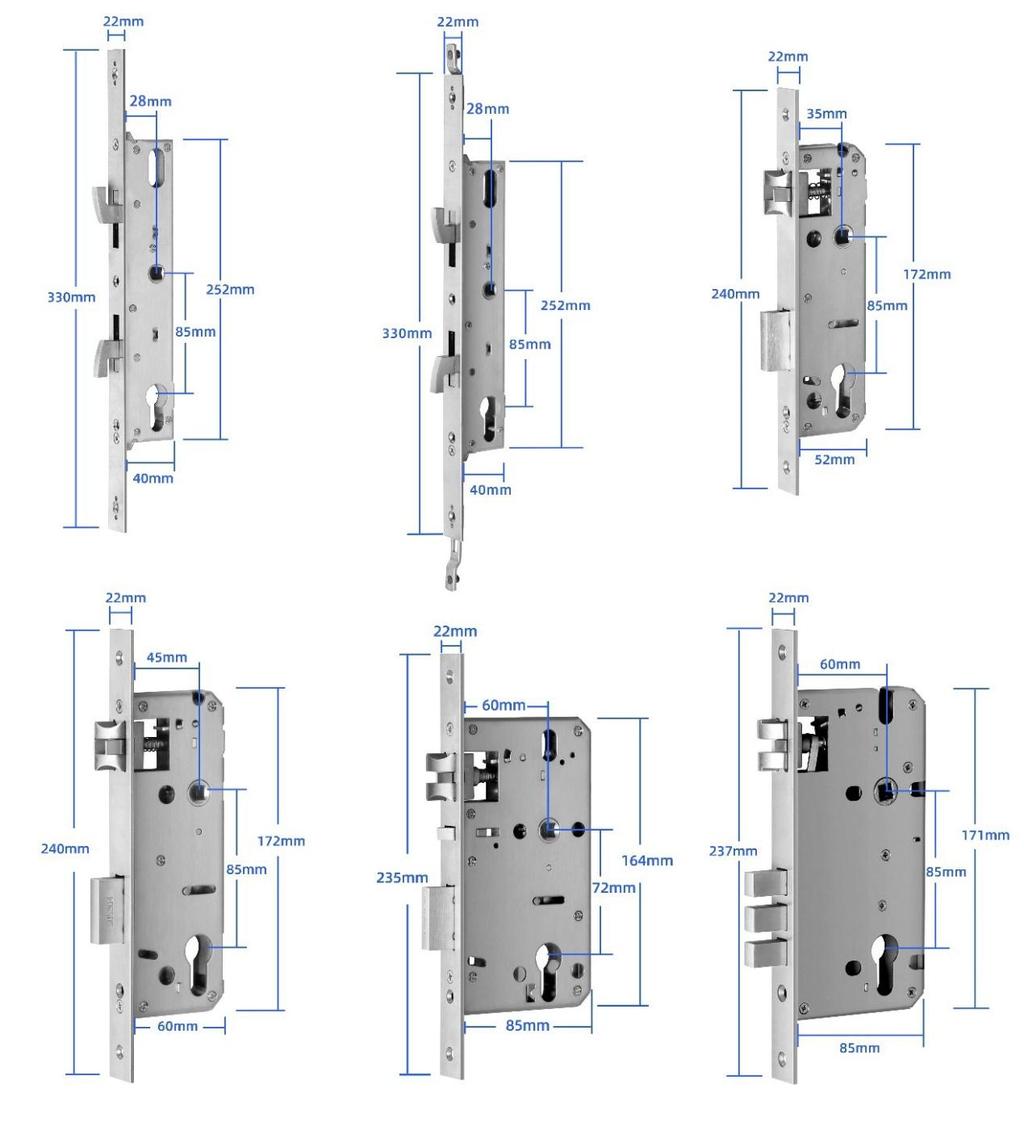

3 2. Zamki wpuszczane (opcja) Jeśli Twoje drzwi można wyposażyć w nasz oryginalny zamek wpuszczany, zyskasz kolejną funkcjonalność, która pozwoli na dodatkowe zaryglowanie drzwi poprzez uniesienie klamki w górę. Dostępne rozmiary i rodzaje: 3

4 3. Instalacja Diagram instalacyjny Krok1 Zainstaluj zamek wpuszczany Krok2 Zainstaluj obudowę wału kwadratowego i sześciokątnego Jeśli uchwyt ma być skierowany na lewo, ustaw punkt trójkąta na lewą stronę. Jeśli uchwyt ma być skierowany na prawo, ustaw punkt trójkąta na prawą stronę. Włóż drut do otworu i zegnij jego przedni koniec, aby zamocować kwadratowy wał. Krok3 Miejsce instalacji śruby montażowej Krok4 Zainstaluj panel przedni Miejsce na śrubę montażową można regulować w zakresie od 55 mm do 100 mm od kwadratowego wału. Wykonaj próbę instalacji śruby w miejscu starego otworu drzwiowego. Krok5 Zainstaluj panel tylny Krok6 Zainstaluj baterie 4

5 Obracanie pochwytu 5

6 4. Specyfikacja Model Materiał Rozmiar panelu przedniego Rozmiar panelu tylnego Waga Sposób odblokowania SmartLock RCF Slim SS *38*25mm 280*38*25mm 2.5KG Bluetooth Odcisk palca Kod PIN Karta Klucz mechaniczny Kolor Srebrny Czarny Złoty Zastosowanie do drzwi drzwi aluminiowe drewniane drzwi drzwi przesuwne drzwi wahadłowe Napięcie robocze Dopuszczalna grubość drzwi Pojemność danych 6V/4x AAA baterie 30-80mm Bez limitu Temperatura pracy Wilgotność robocza 20%-90% Alarm niskiej mocy Poniżej 4.5V 6

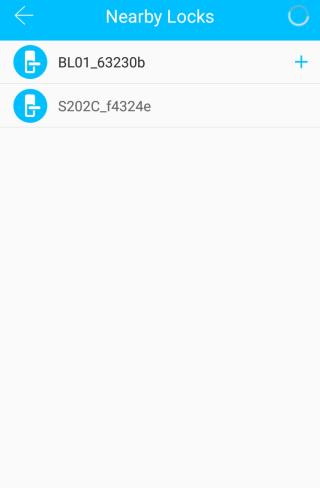

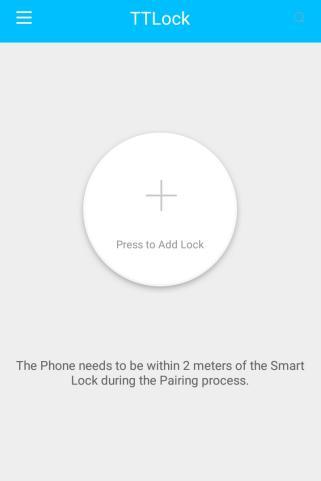

7 Inicjalizacja system Zainstaluj baterię, wciśnij długo przycisk Reset na panelu tylnym przez 5 sekund, na klawiaturze naciśnij 000#, a inicjalizacja zostanie zakończona. Reset button 5. Rejestracja 5.1 Zarejestruj zamek w aplikacji 1) System Android, zeskanuj lewy kod QR jak wyżej i wyszukaj aplikacji TTlock 2) System Apple, zeskanuj prawy kod QR jak powyżej i wyszukaj aplikacji TTlock 3) Zarejestruj nowe konto (numer telefonu lub ) lub zaloguj się przy użyciu istniejącego konta. 4) Kliknij + Dodaj zamek 5) Wybierz rodzaj urządzenia, jeśli zamek jest w pobliżu telefonu z aplikacją pojawi się kod zamka, kliknij po prawej w + 6) Zmień nazwę zamka i ustal własną 7) Zamek została dodany pomyślnie 7

8

9 S31B S31B

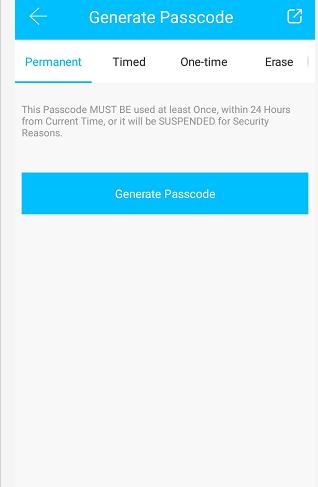

10 5.2 Zarządzanie (Otwieranie przez administratora) Otwieranie przez Bluetooth Po zainstalowaniu zamka w aplikacji kliknij na ikonę " " tak jak pokazuje poniżej rysunek 2-1, zamek zostanie odblokowany a drzwi można otworzyć. Telefon musi znajdować się do 5 metrów Otwieranie zdalne (opcja) Po potwierdzeniu, że telefon i zamek drzwi są skonfigurowane są z Bramką BT-WiFi-G2, kliknij " " jak pokazano na rysunku 2-1, aby otworzyć. Zamek możesz otworzyć z dowolnego miejsca w sieci (jak skonfigurować Bramkę do połączenia z telefonem, patrz krok 5.3) Zdalna autoryzacja klucza Bluetooth Kliknij w " jak pokazano na rysunku 2-1, dzięki temu możesz wysłać klucz ekey do innych użytkowników TTlock, aby zdalna autoryzacja przebiegła pomyślnie odbiorca wiadomości musi pobrać aplikację i założyć konto wprowadzić konto odbiorcy TTlock, ustaw nazwę i efektywny czas kluczy ekey, jak pokazano na rysunku 2-2 Wyślij teraz konto odbiorcy będzie mieć uprawnienie do otwarcia poprzez Bluetooth Otwieranie hasłem administratora Wybierz " " jak pokazano na rysunku 2-1 Znajdź funkcję Basics Admin Passcode jak pokazano na rysunku 2-3 naciśnij na pole edycji obok Passcode i wprowadź własny kod otwarcia naciśnij Upload Admin Passcode teraz możesz wybrać kod dostępu na klawiaturze zamka + znak # aby otworzyć drzwi Dynamiczne otwieranie hasłem Wybierz " " Jak pokazano na rysunku 2-1 rysunek 2-4 pokazuje że istnieje kilka sposobów generowania haseł, można ustawić efektywny czas, hasło jednorazowe itp. przy każdej z opcji kliknij Generate Passcode Klikając w ikonę w prawym górnym rogu można wysłać hasło np.: poprzez SMS teraz można wybrać kod dostępu na klawiaturze zamka + znak # aby otworzyć drzwi. 10

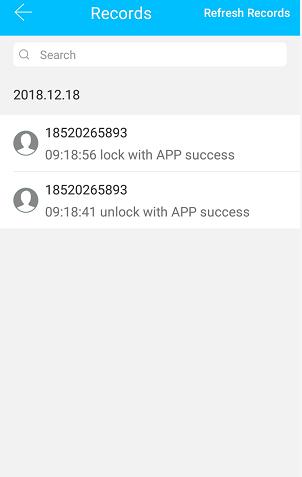

11 5.2.6 Zdarzenia z otwarć Wybierz " " Jak pokazano na rysunku 2-1 rysunek 2-5 przedstawia wizualizację zdarzeń z otwarć, które administrator może zobaczyć po synchronizacji zamka z telefonem Otwieranie za pomocą linii papilarnych Wybierz " " jak pokazano na rysunku 2-1 Wybierz " " następnie wybierz Add Fingerprint ustaw nazwę i efektywny czas dla otwierania poprzez odcisk palca wybierz Next Umieść palec na czujniku i postępuj zgodnie z instrukcjami Add fingerprint OK. Teraz możesz umieści palec na czytniku aby otworzyć drzwi Otwieranie kartą (kluczem RFIC) Wybierz " " jak pokazano na rysunku 2 - Wybierz " " następnie wybierz Add IC Cards ustaw nazwę i efektywny czas dla otwierania poprzez kartę Wybierz przycisk OK. Teraz możesz umieści palec na czytniku aby otworzyć drzwi. SmartLock Enter recipier s account of TTlock

12 Konfiguracja połączenie między Bramką BT-WiFi-G2 a telefonem (Opcja) 12

13 Zawartość pakietu Zdjęcie Nazwa Front zamka Tył zamka Instrukcja Zamek wpuszczany Ilość (Opcja) Zdjęcie Nazwa Uszczelka Wkręt Mechaniczny klucz Brelok 13
