KONFIGURACJA KAMER FORTEC IP

Transkrypt

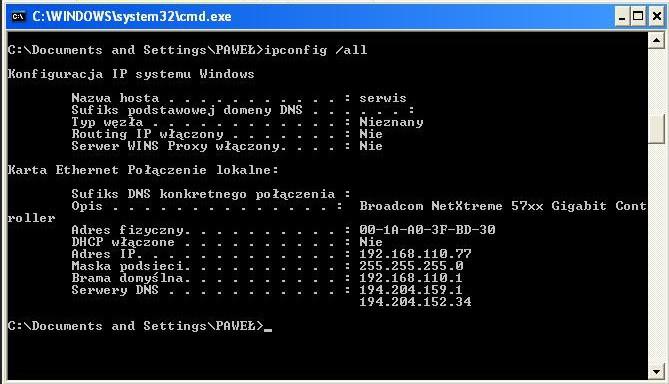

1 KONFIGURACJA KAMER FORTEC IP Konfiguracja połączenia z kamerą. Domyślny adres IP kamery jest ustawiony na Porty komunikacyjne kamery to: 80 standardowy port www video, dane i komunikacja z aplikacją NVMS 554 port RTSP, streaming video w standardzie Onvif Jeśli w kamerze był zmieniany adres IP jest on widoczny na obrazie testowym dostępnym w kamerze na złączu BNC. Przed rozpoczęciem procedury wyszukiwania adresów IP kamer podłączonych do sieci należy sprawdzić parametry sieci w której będą pracować kamery. Większość poleceń systemowych do sprawdzania sieci działa w oknie poleceń. W komputerze pracującym w danej sieci należy otworzyć linię poleceń (znajduje się w grupie programów Akcesoria). Do sprawdzenia parametrów karty sieciowej z jakimi pracuje komputer w sieci służy polecenie ipconfig, najlepiej użyte z dodatkowym przełącznikiem ipconfig /all. Dla każdego połączenia sieciowego (a może być ich kilka) program podaje informacje tj. adres fizyczny karty (MAC), adres IP, adres bramy domyślnej, adres serwera DHCP i adres serwera DNS. Przed przystąpieniem do konfiguracji warto jest także sprawdzić liczbę otwartych połączeń sieciowych. Służy do tego polecenie netstat. Uruchamiamy go w oknie poleceń CMD z parametrem netstat -na. Pojawi się lista połączeń. Lista może zawierać kilka pozycji, gdy z sieci

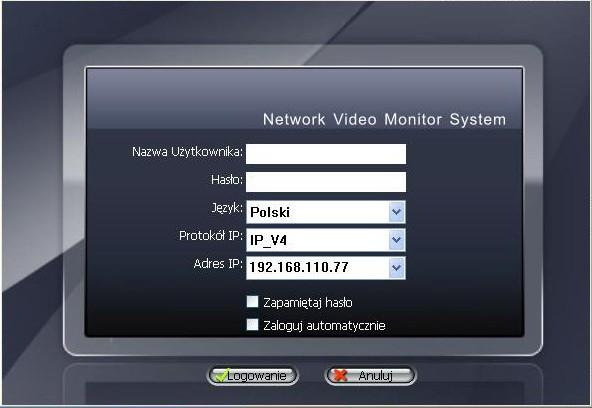

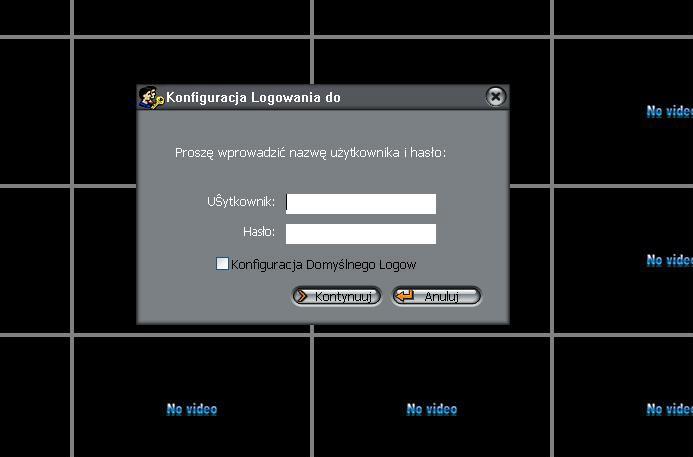

2 nie korzysta żaden program. Duża liczba połączeń może być przyczyną niestabilnego działania sieci i problemów z działaniem kamer. Wyszukiwanie adresu IP kamery w sieci za pomocą aplikacji NVMS 1. Instalujemy aplikację NVMS z płyty CD 2. Uruchamiamy aplikację NVMS klikając na ikonę. 3. W oknie logowania wpisujemy domyślną nazwę użytkownika (admin) i hasło (admin) Po

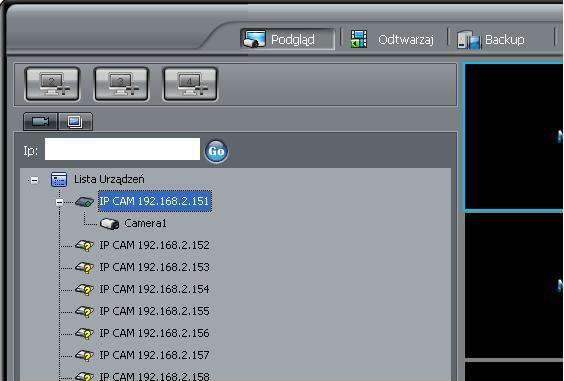

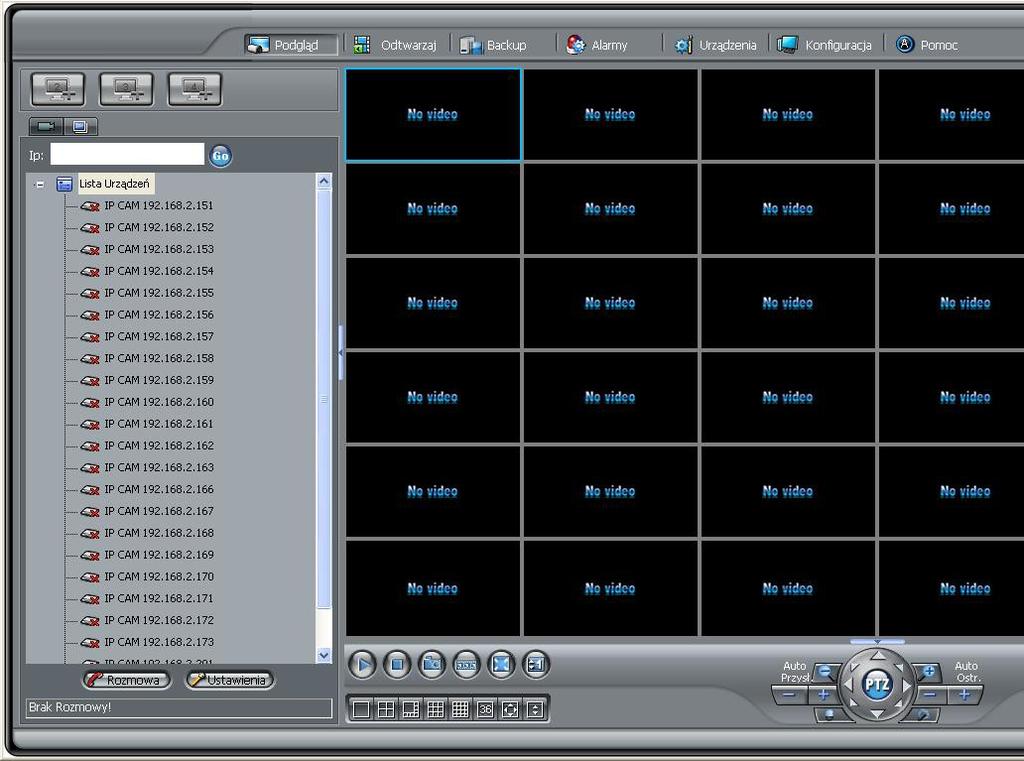

3 uruchomieniu aplikacja NVMS skanuje lokalną sieć w poszukiwaniu podłączonych kamer. Wykryte adresy IP kamer w sieci LAN pojawią się na liście urządzeń w oknie po lewej stronie ekranu.

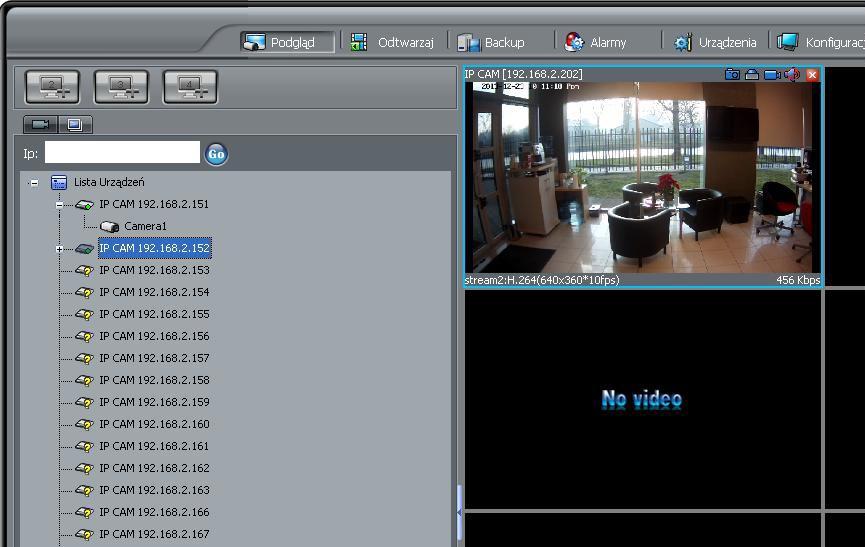

4 Aby zalogować się do wybranej kamery klikamy na jej adres IP na liście. Wpisujemy domyślną nazwę użytkownika (admin) i hasło (admin) Po zalogowaniu pod adresem kamery na liście pojawi się jej symbol.

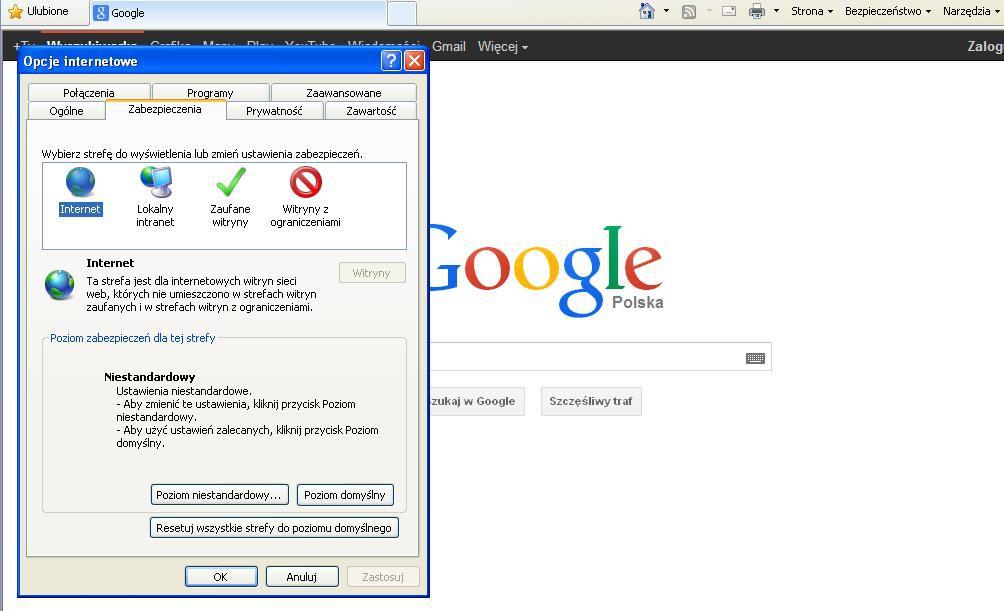

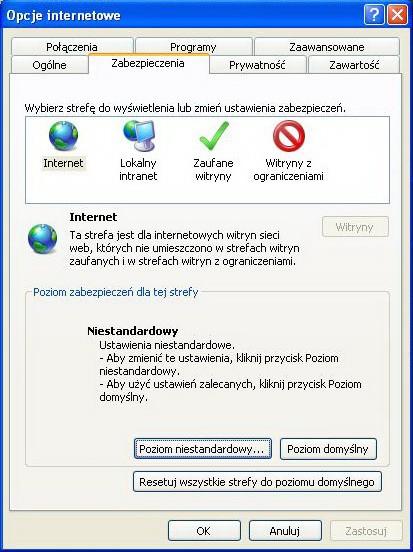

5 Klikamy na symbol kamery i przeciągamy w wolne okno po prawej stronie. Szczegółowa instrukcja obsługi programu NVMS znajduję się na załączone płycie CD. Logowanie do kamery przez stronę WEB Kamera posiada wewnętrzny interfejs dostępny przez stronę sieci WEB. Obsługiwane przeglądarki: - Google Chrome - Mozilla Firefox - Apple Safari (Adobe Flash Player) - Internet Explorer 7.0 lub wyższy wersja 32 bit (ActiveX) Konfiguracja przeglądarki Internet Explorer. 1. uruchamiamy przeglądarkę i otwieramy zakładkę Internet Explorer 8 - Narzędzia/Opcje internetowe/zabezpieczenia Internet Explorer 9 - Opcje internetowe/zabezpieczenia

6 Klikamy przycisk Poziom niestandardowy...

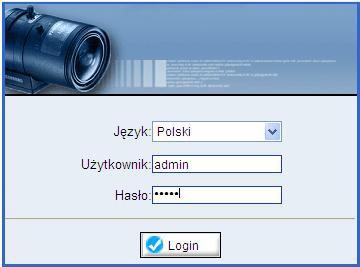

7 Przy opcji Pobieranie niepodpisanych formatów ActiveX (niezabezpieczone) zaznaczamy Włącz (niezabezpieczone) Dokonane zmiany potwierdzamy klikając OK Wpisujemy w pasku adresowym adres IP kamery do której chcemy się zalogować. Domyślny adres IP kamery to :80, domyślna nazwa użytkownika (admin) oraz hasło (admin).

8 Aby uzyskać prawidłowe wyświetlanie obrazu o w oknie zezwalamy na instalację kontrolki ActiveX w przeglądarce.

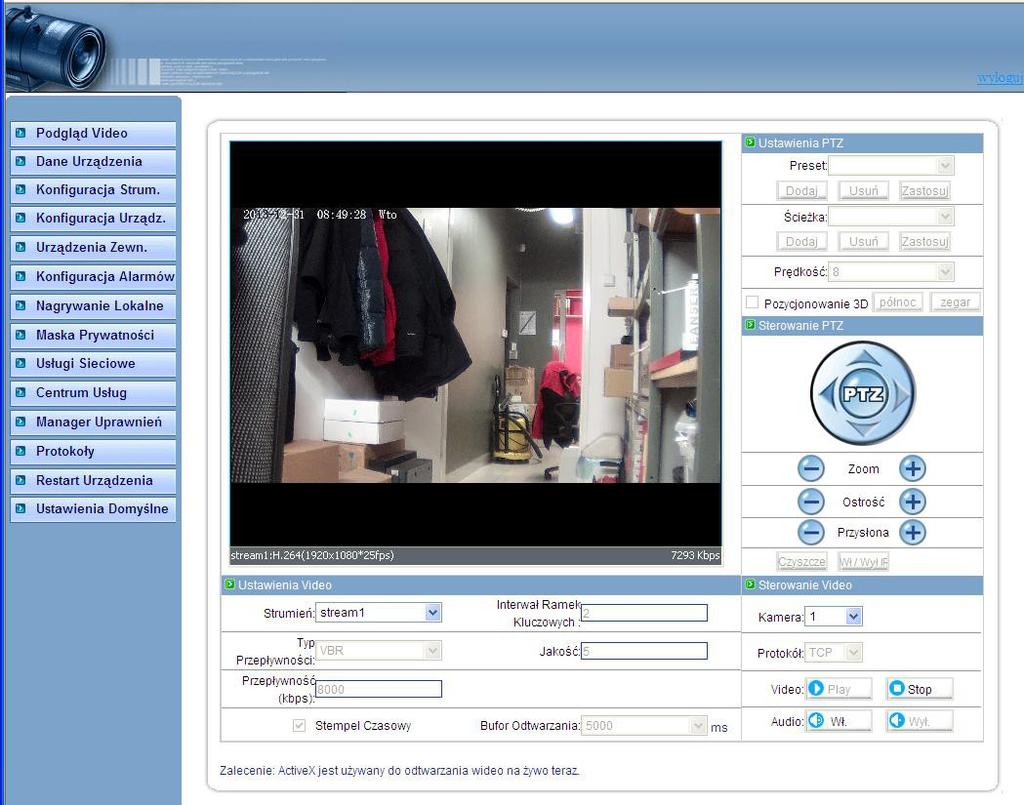

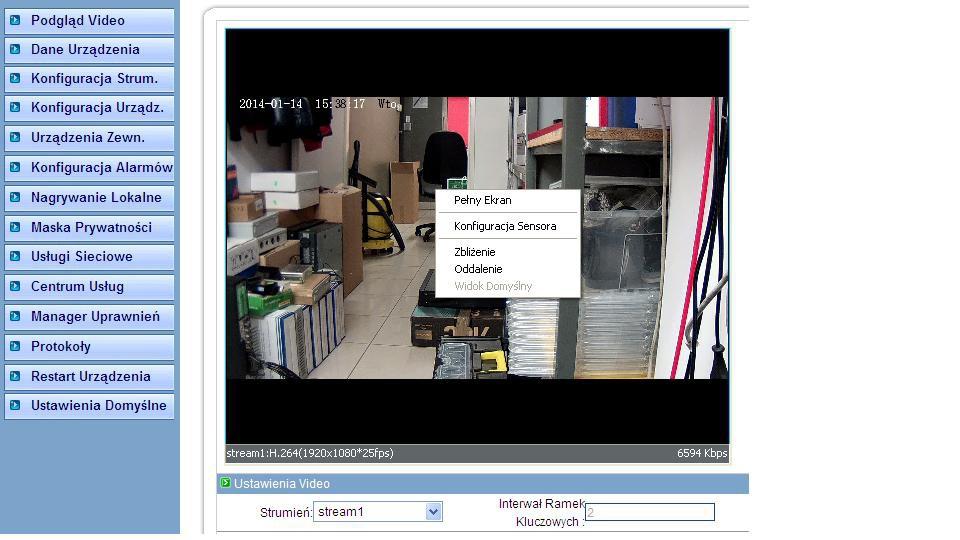

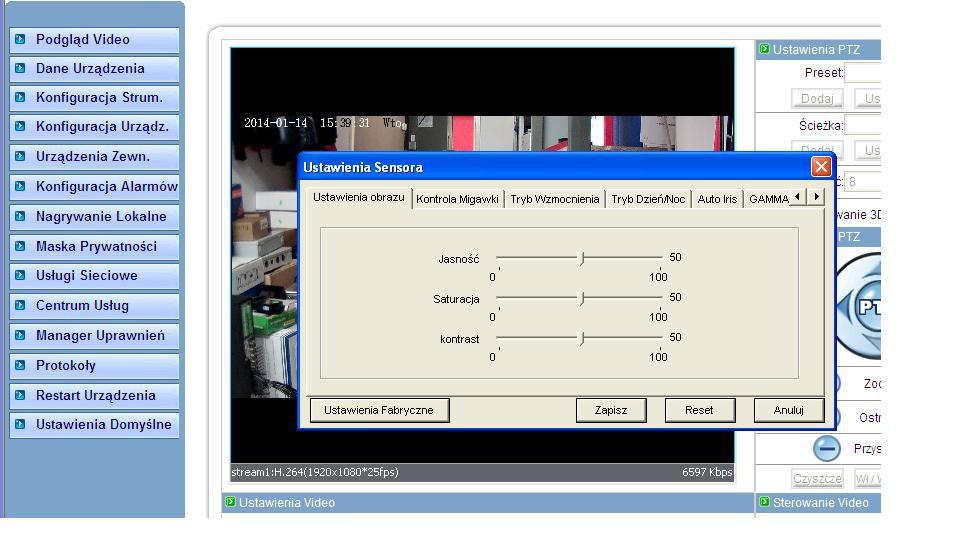

9 Obsługa menu ekranowego w przeglądarce. 1. Zakładka Podgląd Video Po kliknięciu PPM na obrazie z kamery mamy dostęp do menu ustawień obrazu z kamery. Zaznaczenie obszaru na obrazie z naciśniętym LPM powoduje automatyczne cyfrowe zbliżenie zaznaczonego fragmentu. Kółko myszy płynnie ustawia zbliżenie lub oddalenie. Wybranie opcji konfiguracja sensora otwiera okno z ustawieniami sensora kamery.

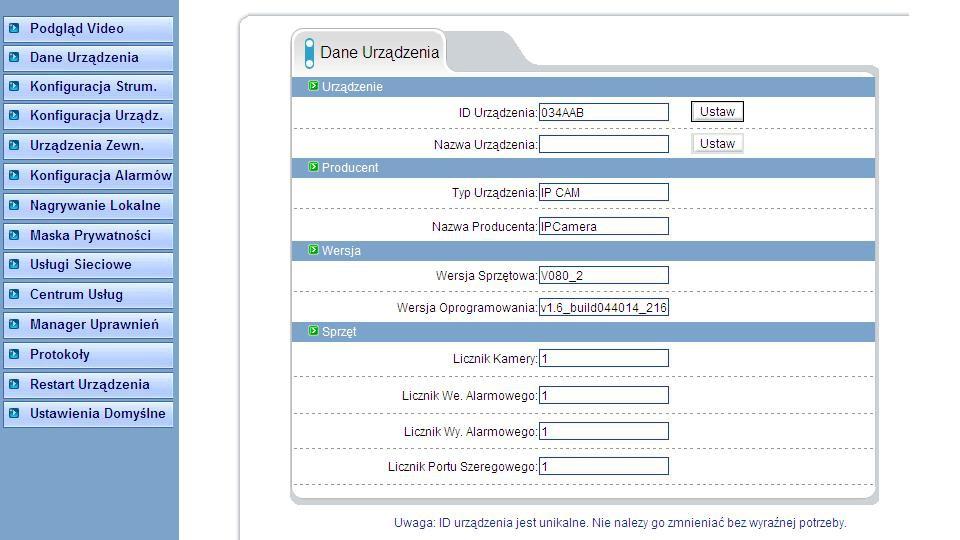

10 Dostępne parametry ustawień sensora: -ustawienia obrazu -kontrola migawki -tryb wzmocnienia -tryb dzień/noc -auto iris -gamma -tryb pomiaru AE -WB ustawienia -odbicie -redukcja szumu -ustawienia fabryczne 2. Zakładka Dane Urządzenia Wyświetla dane urządzenia.

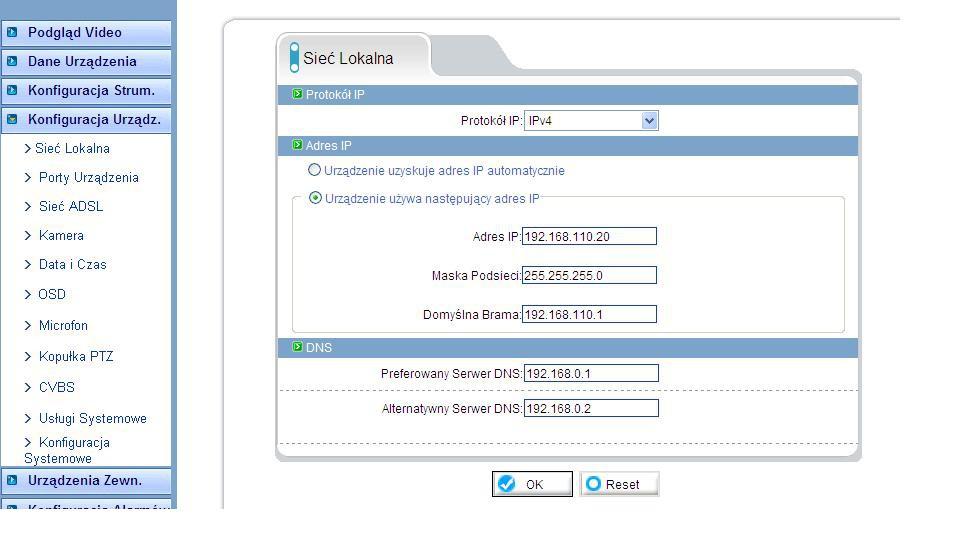

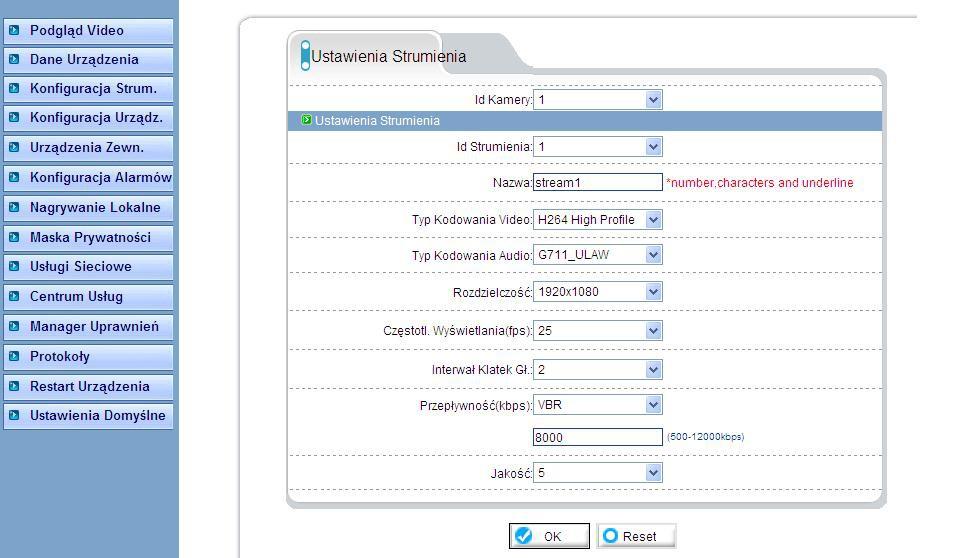

11 3. Zakładka Konfiguracja Strumienia Wyświetla parametry strumienia video 4. Zakładka Konfiguracja Urządzenia - Siec Lokalna ustawienia parametrów sieciowych

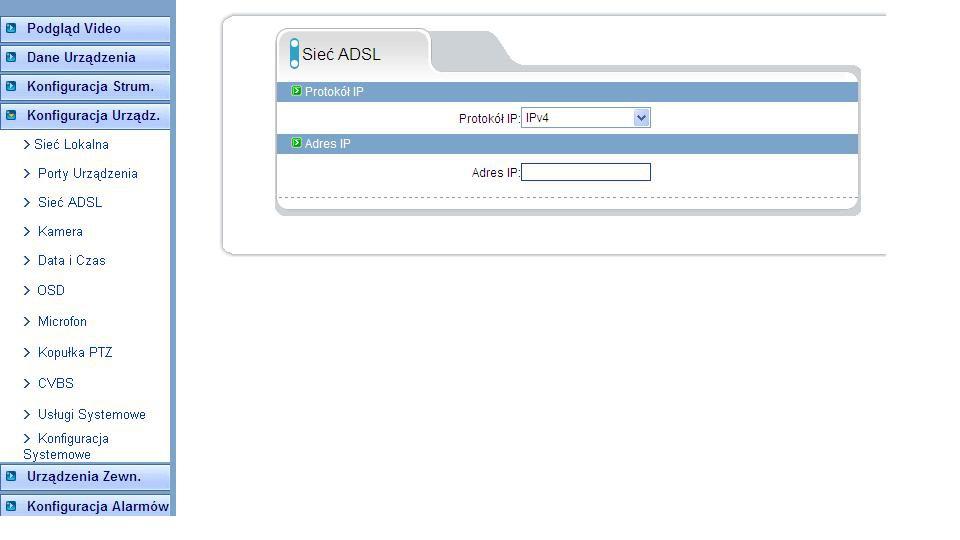

12 - Porty Urządzenia ustawienia portów komunikacyjnych - Sieć ADSL ustawienia sieci ADSL

13 - Kamera ustawienia nazwy kanału i parametrów źródła sygnału video - Data i Czas ustawienia daty i czasu urządzenia

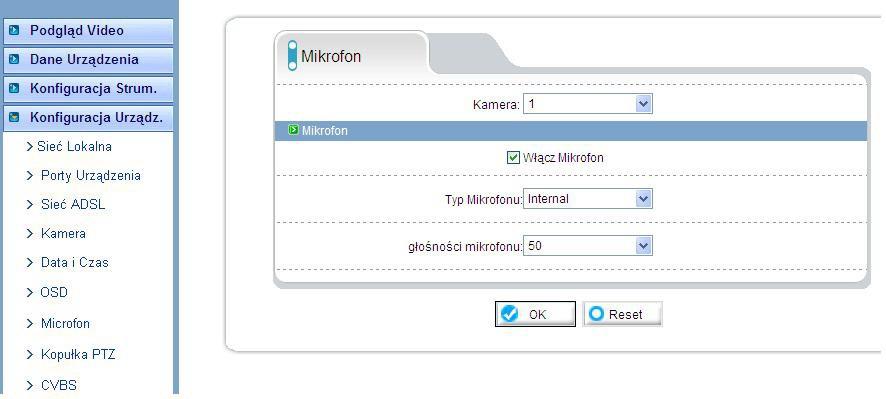

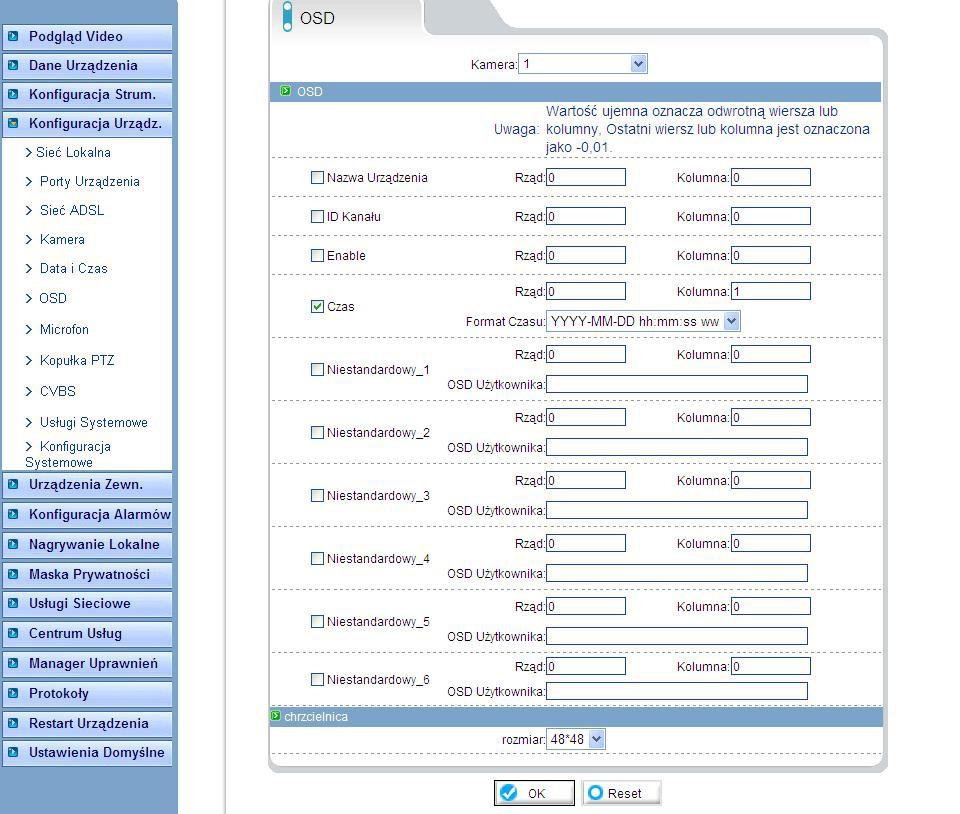

14 - OSD ustawienia parametrów wyświetlania informacji OSD - Microfon ustawienia parametrów mikrofonu

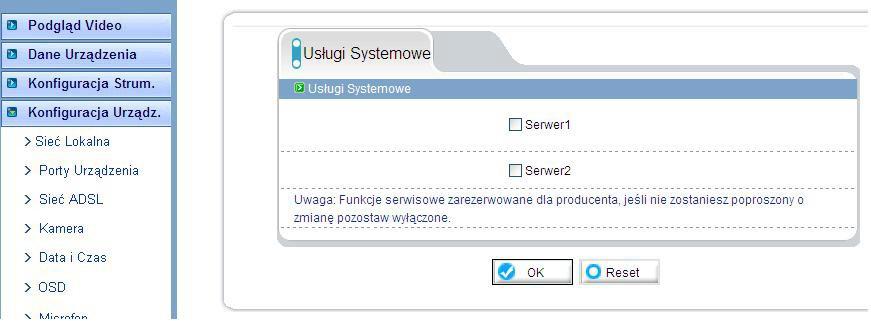

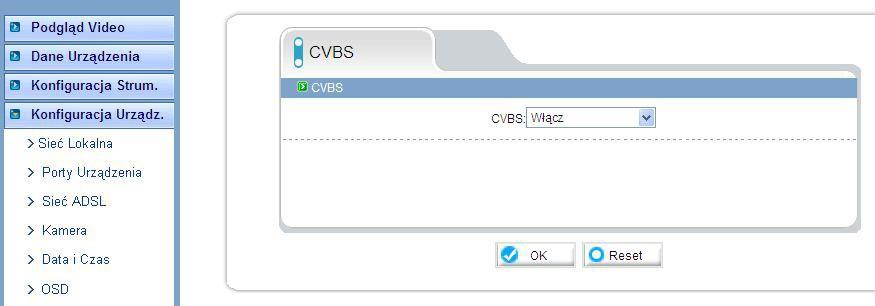

15 - Kopułka PTZ ustawienia adresu komunikacji PTZ - CVBS ustawienia wyjścia video analog kamery - Usługi Systemowe ustawienia parametrów systemowych producenta

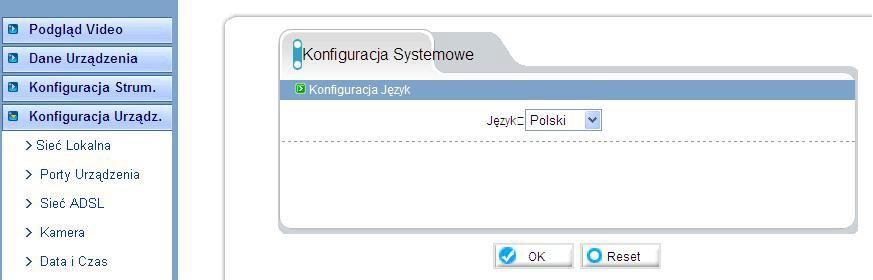

16 - Konfiguracja Systemowa ustawienia języka menu 5. Zakładka Urządzenia Zewnętrzne - PTZ ustawienia parametrów sterowania PTZ

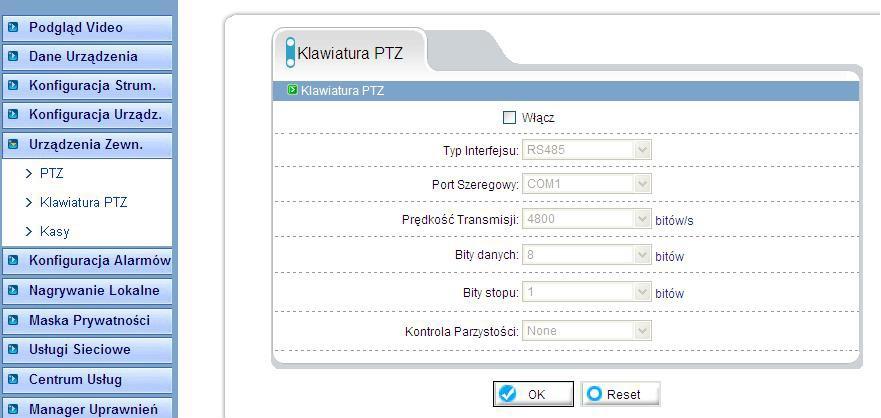

17 - Klawiatura PTZ ustawienia parametrów komunikacji klawiatury PTZ - Kasy- ustawienia parametrów zapisu komunikatów z terminali POS

18 6. Zakładka Konfiguracja Alarmów - Alarm We/Wy ustawienia parametrów we/wy alarmu - Alarm Dysku ustawienia alarmu przepełnienia i błędów dysku

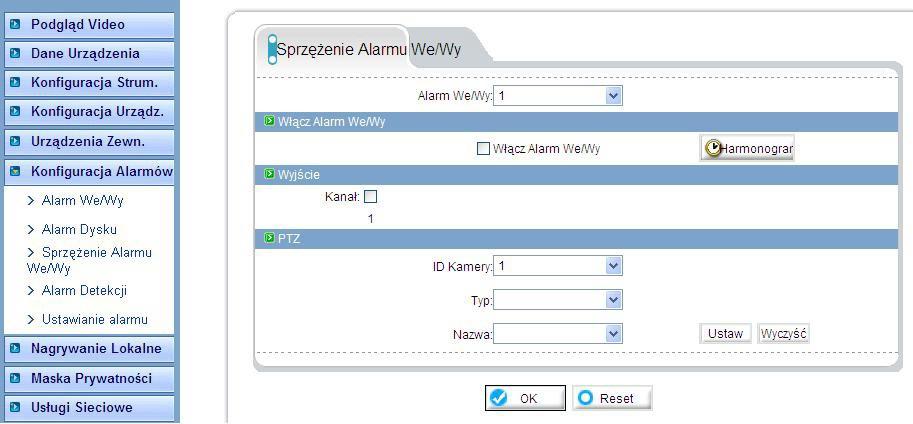

19 - Sprzężenie Alarmu We/Wy ustawienia działania współpracy wyjść i wejść alarmowych - Alarm Detekcji ustawienia parametrów detekcji ruchu

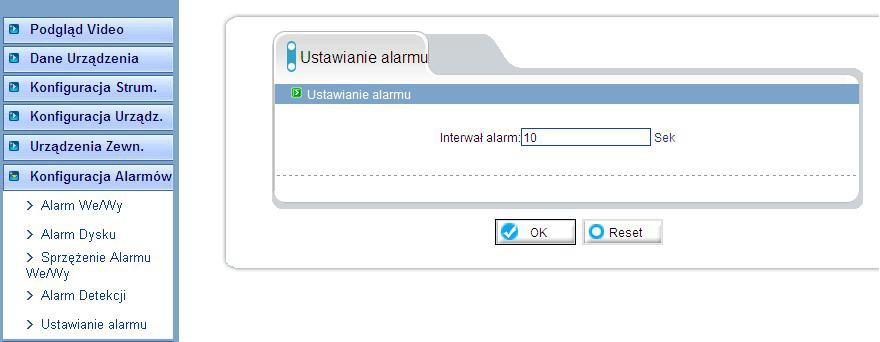

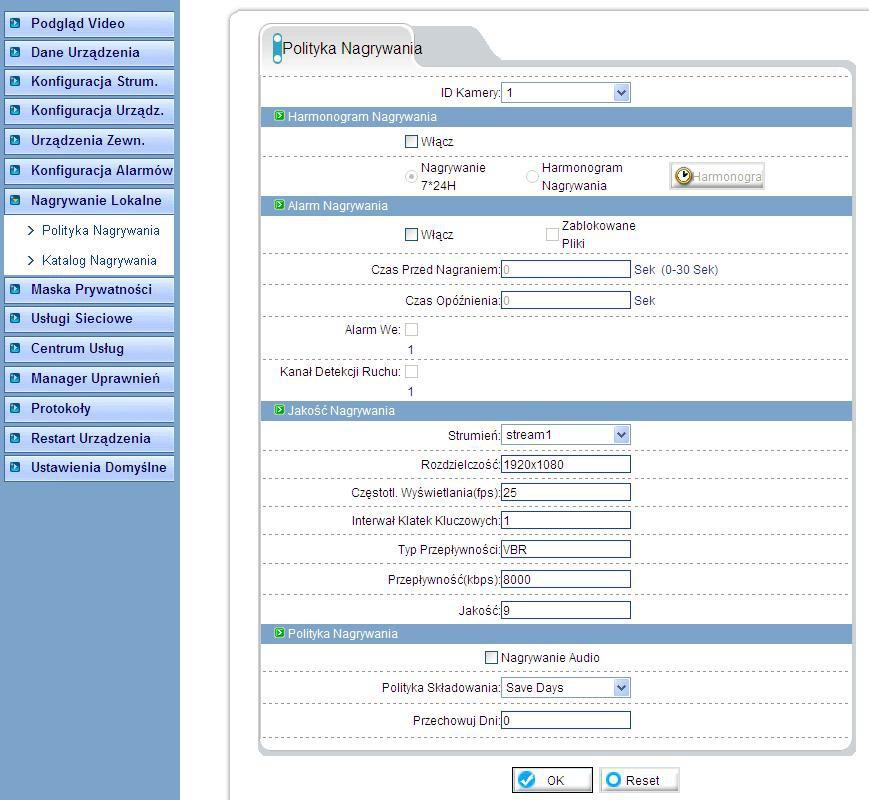

20 - Ustawienie Alarmu - ustawienia czasu działania alarmu 7. Zakładka Nagrywanie Lokalne - Polityka Nagrywania ustawienia parametrów zapisu

21 - Katalog Nagrywania ustawienia katalogu nagrywania 8. Zakładka Maska Prywatności - ustawienia obszaru maski prywatności

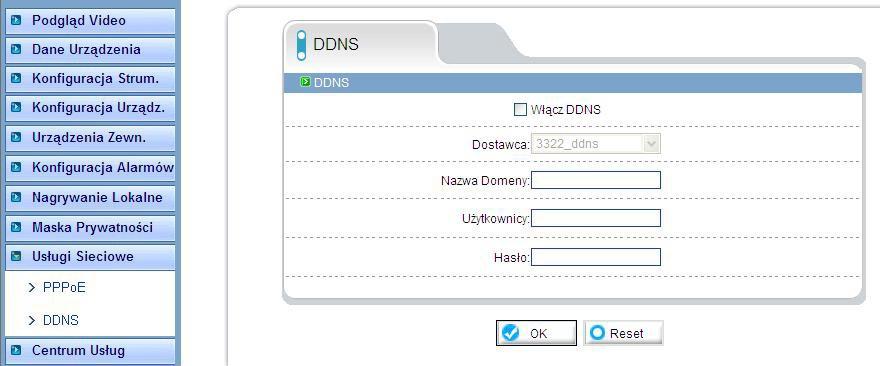

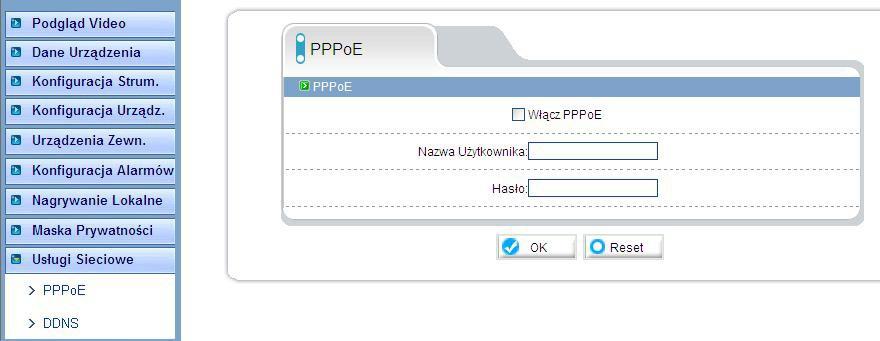

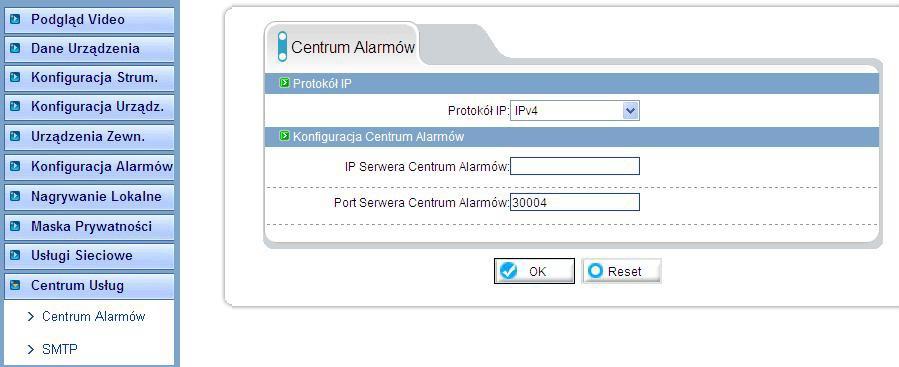

22 9. Zakładka Usługi Sieciowe - PPPoE ustawienia dostępu PPPoE - DDNS ustawienia parametrów połączenia DDNS 10. Zakładka Centrum Usług - Centrum Alarmów ustawienia parametrów komunikacji serwera centrum alarmów

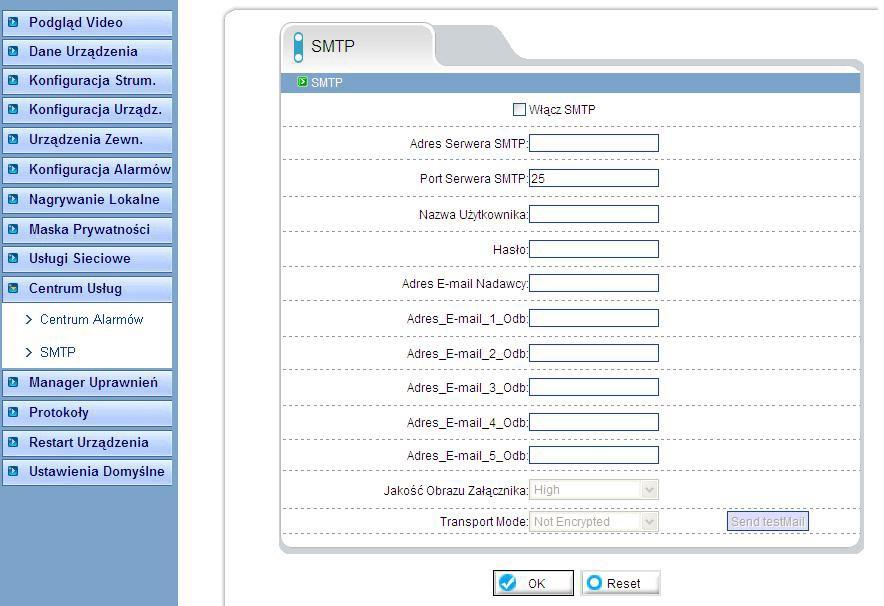

23 - SMTP ustawienia parametrów powiadamiania SMTP 11. Zakładka Manager Uprawnień - Grupy ustawienia zakresu uprawnień grup użytkowników

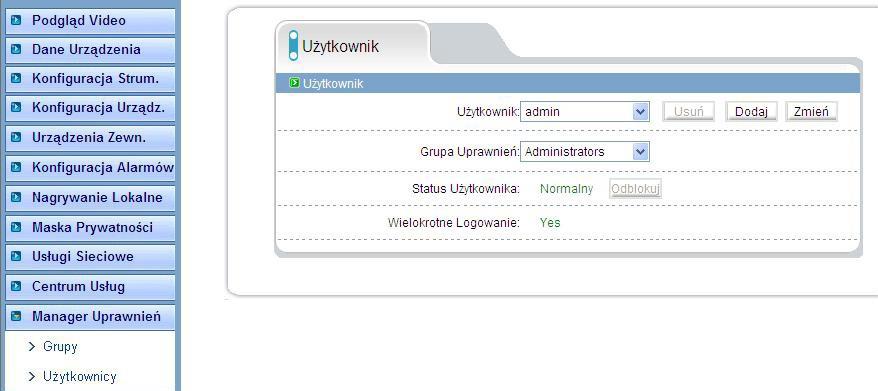

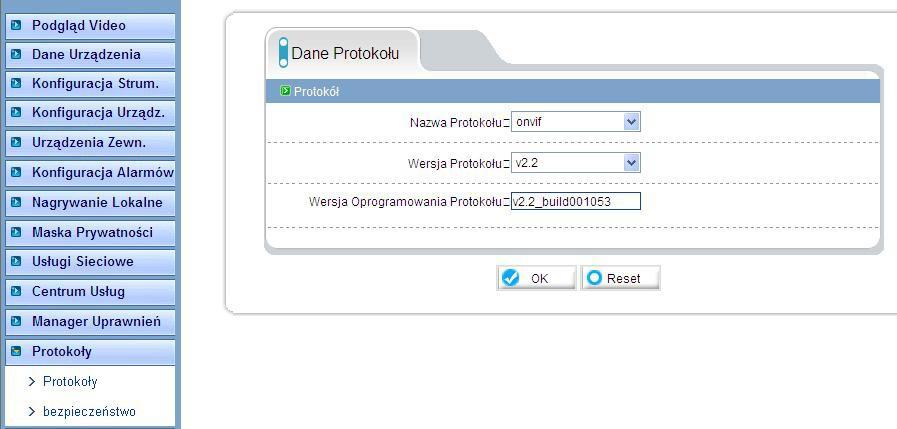

24 - Użytkownicy ustawienia dodawania użytkowników i zmiany statusu 12. Zakładka Protokoły - Protokoły ustawienia danych protokołu transmisji - Bezpieczeństwo ustawienia weryfikacji uzytkownika

25 13. Zakładka Restart Urządzenia - restartowanie urządzenia 14. Zakładka Ustawienia Domyślne - przywracanie ustawień fabrycznych
