1 Instrukcja obsługi IE LC-750

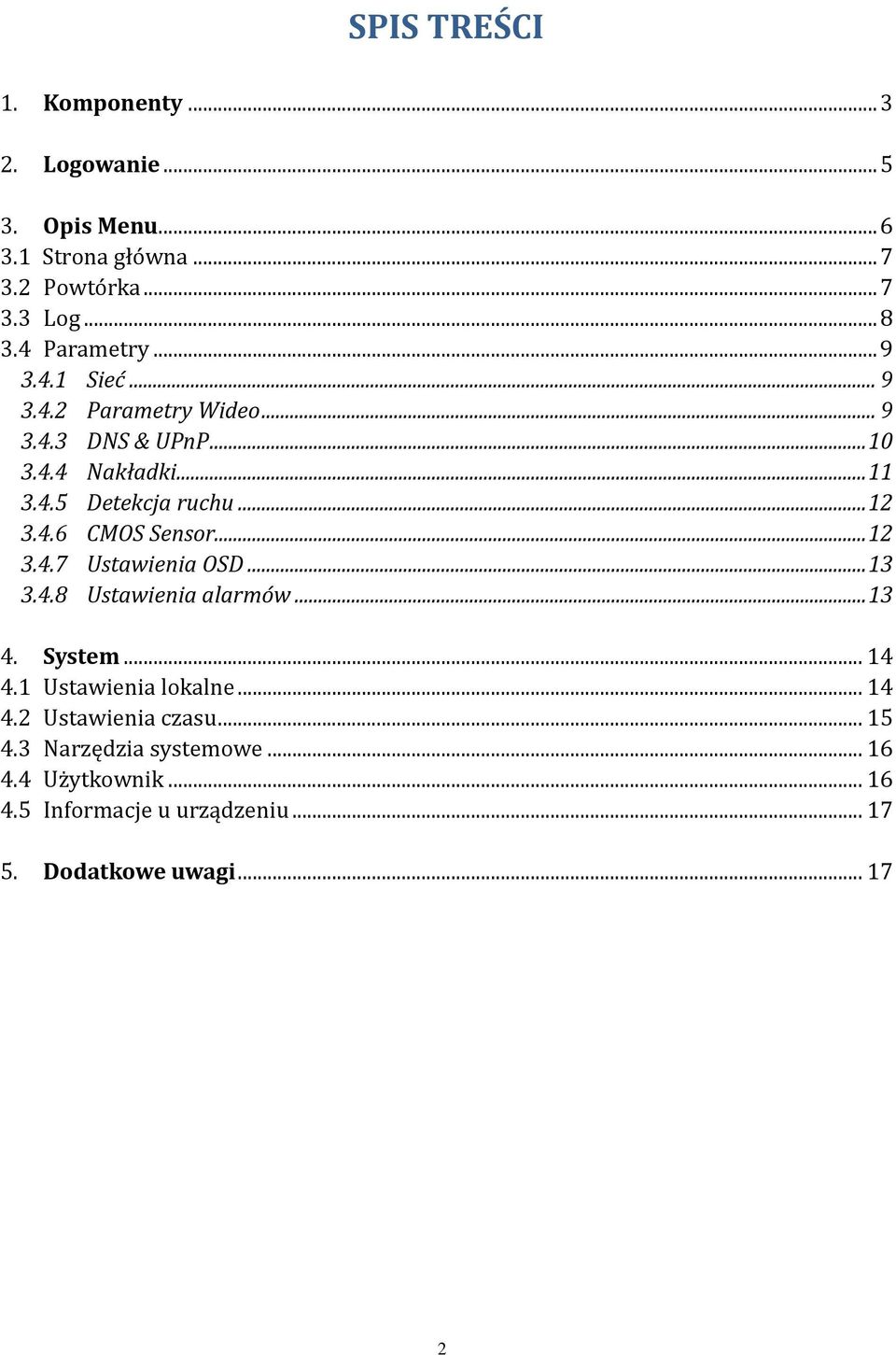

2 SPIS TREŚCI 1. Komponenty Logowanie Opis Menu Strona główna Powtórka Log Parametry Sieć Parametry Wideo DNS & UPnP Nakładki Detekcja ruchu CMOS Sensor Ustawienia OSD Ustawienia alarmów System Ustawienia lokalne Ustawienia czasu Narzędzia systemowe Użytkownik Informacje u urządzeniu Dodatkowe uwagi

.. 12 3.4.6 CMOS Sensor... 12 3.4.7 Ustawienia OSD... 13 3.4.8 Ustawienia alarmów... 13 4. System... 14 4.1 Ustawienia lokalne.

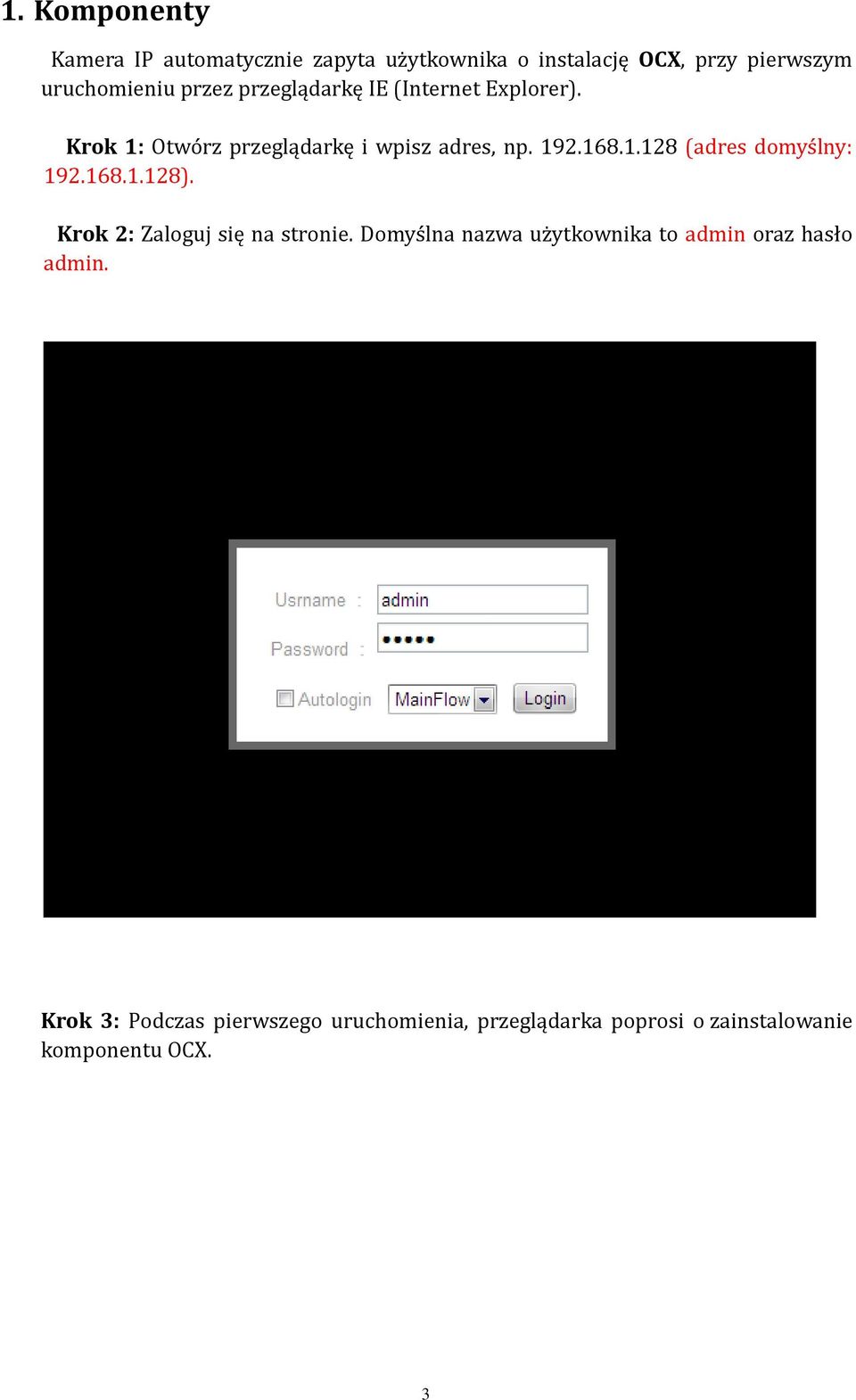

3 1. Komponenty Kamera IP automatycznie zapyta użytkownika o instalację OCX, przy pierwszym uruchomieniu przez przeglądarkę IE (Internet Explorer). Krok 1: Otwórz przeglądarkę i wpisz adres, np (adres domyślny: ). Krok 2: Zaloguj się na stronie. Domyślna nazwa użytkownika to admin oraz hasło admin. Krok 3: Podczas pierwszego uruchomienia, przeglądarka poprosi o zainstalowanie komponentu OCX. 3

168.1.128). Krok 2: Zaloguj się na stronie. Domyślna nazwa użytkownika to admin oraz hasło admin.

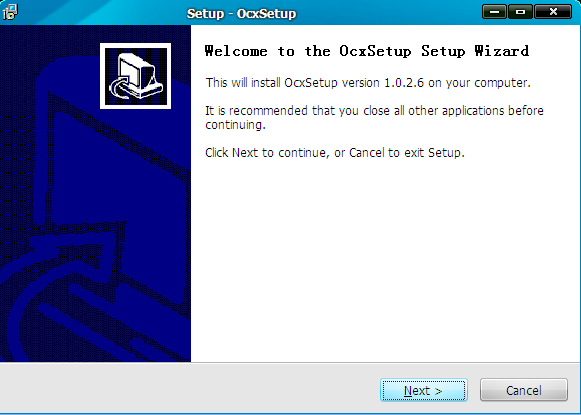

4 Uwaga: (A). Jeżeli użytkownik nie zainstalował OCX wcześniej, należy wybrać link Zainstaluj ActiveX widget RSAV.exe, lub pobrać OCX bezpośrednio poprzez kliknięcie linka Download OCX w prawym górnym rogu. (B). Po pobraniu, zainstaluj OCX C). Odśwież stronę lub zaloguj się ponownie do IE, aby uzyskać obraz z kamery. 4

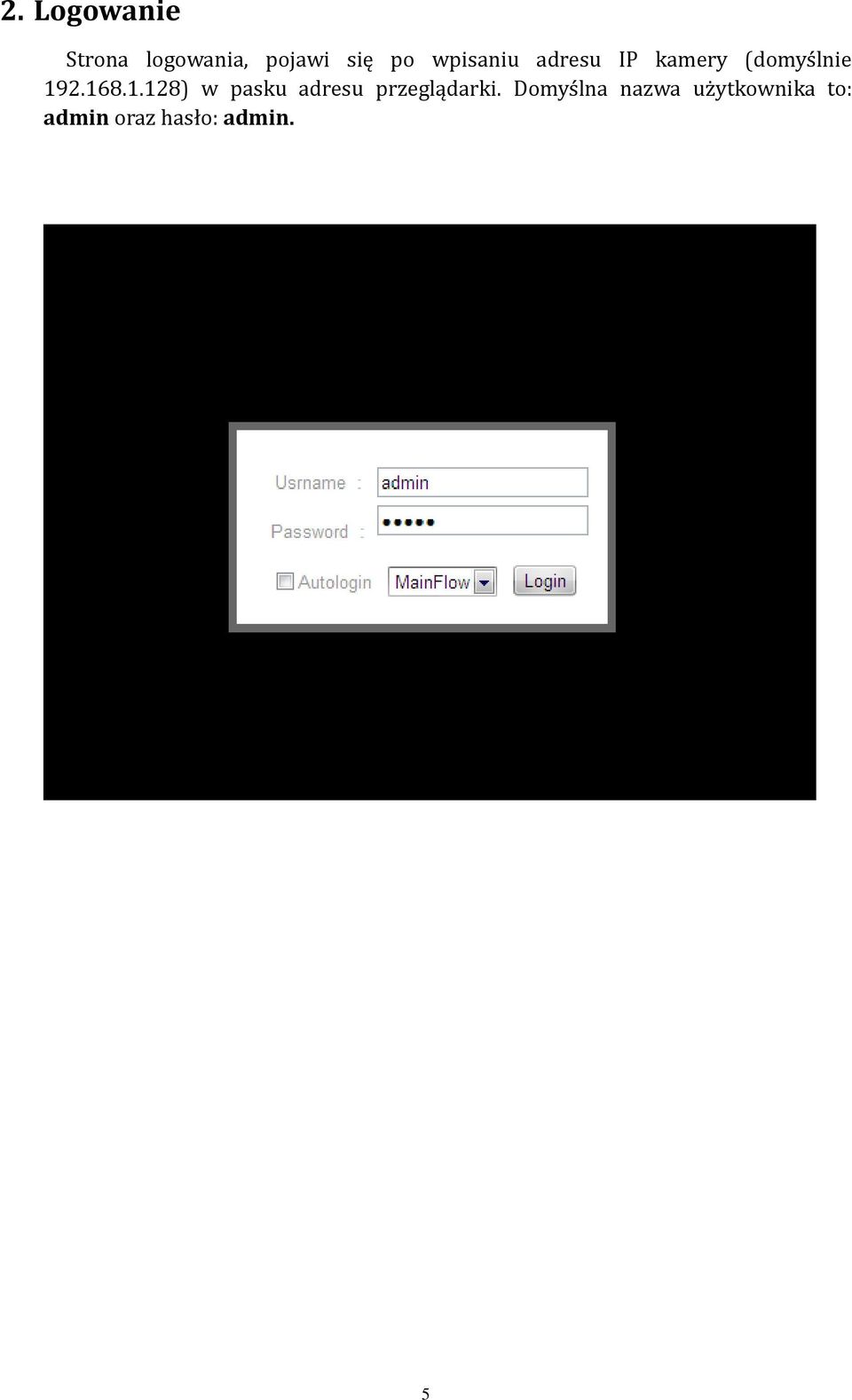

5 2. Logowanie Strona logowania, pojawi się po wpisaniu adresu IP kamery (domyślnie ) w pasku adresu przeglądarki. Domyślna nazwa użytkownika to: admin oraz hasło: admin. 5

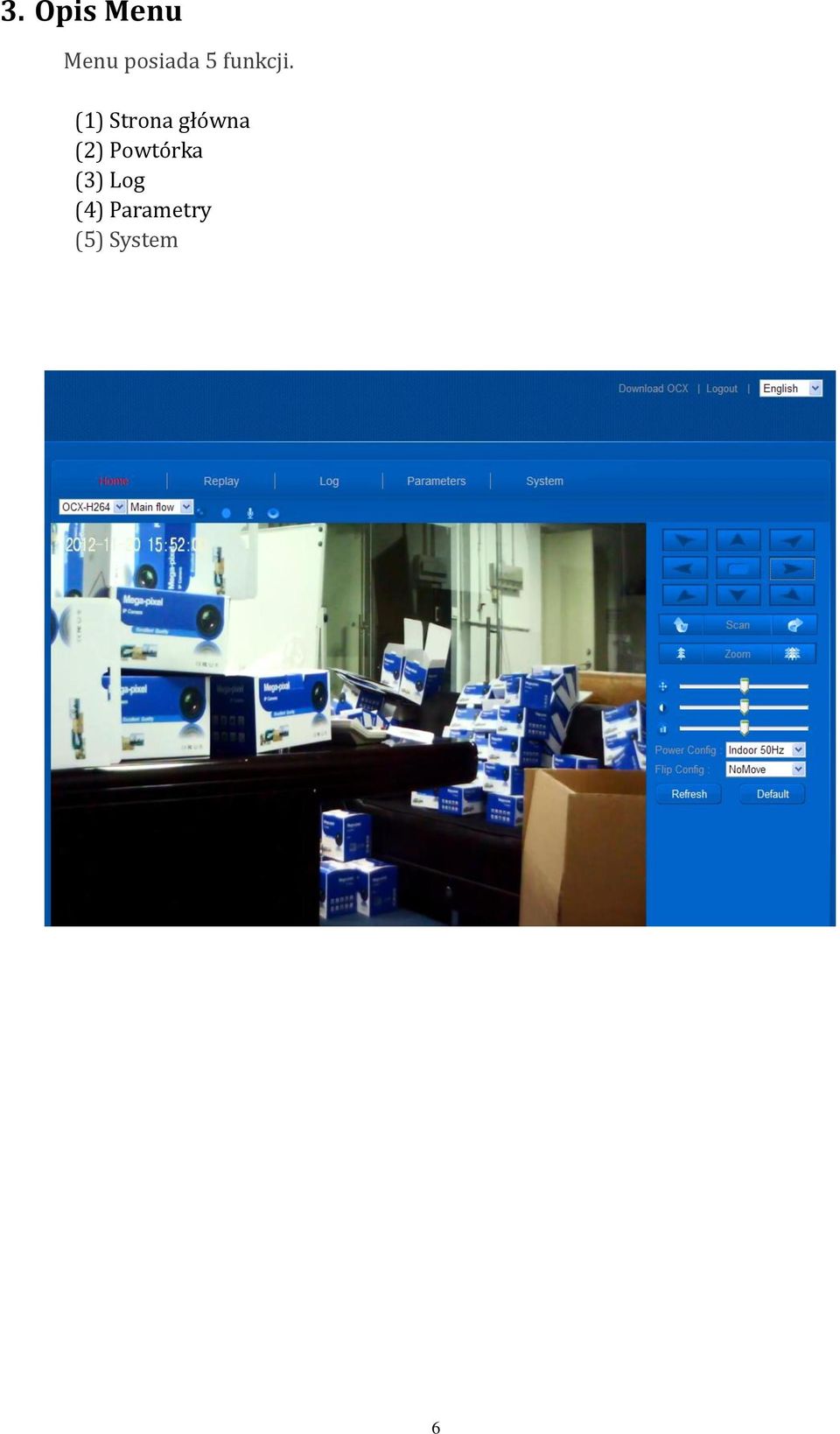

6 3. Opis Menu Menu posiada 5 funkcji. (1) Strona główna (2) Powtórka (3) Log (4) Parametry (5) System 6

W tym menu, możemy ustawić kilka podstawowych operacji. 3.

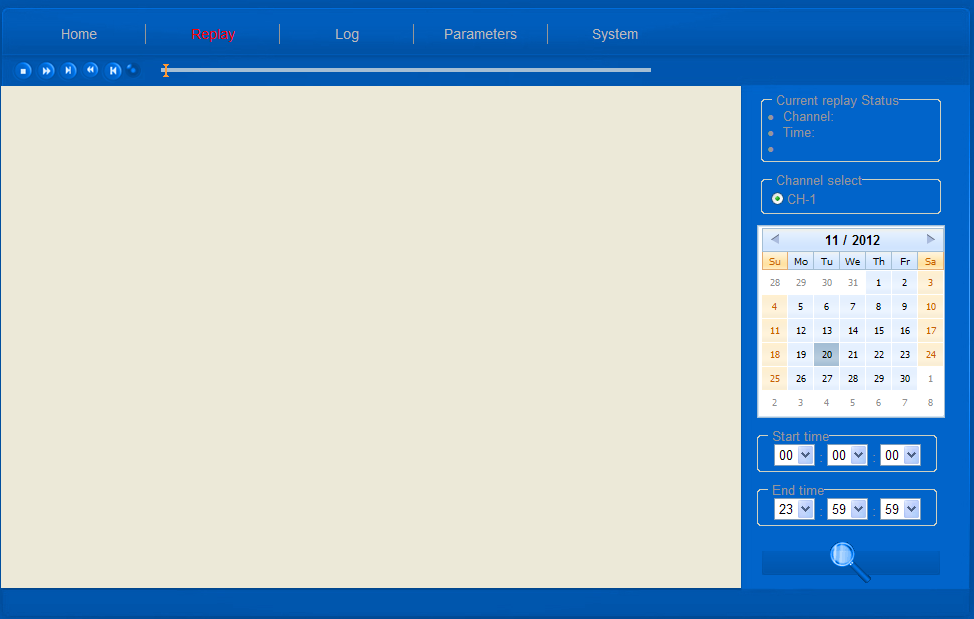

7 3.1 Strona główna Podłącz kamerę i zaloguj się przez IE umożliwi to wyświetlenie obrazu. Przycisk Strona główna znajduje się w lewym górnym rogu. W tym menu, możemy ustawić kilka podstawowych operacji. 3.2 Powtórka W celu odtworzenia zapisanych wcześniej plików wideo należy wybrać zakładkę Powtórka i wyszukać nagranie po dacie. 7

8 3.3 Log Menu log umożliwia wyszukiwanie potrzebnych danych w dzienniku 8

3.4 Parametry Sieć, Video Parametry, DDNS & UPnP, Okładka, Detekcja ruchu, CMOS Sensor, Ustawienia OSD i Ustawienia alarmów. Przetwarzanie danych umożliwia kamerze uchwycenie lepszej jakości obrazu.

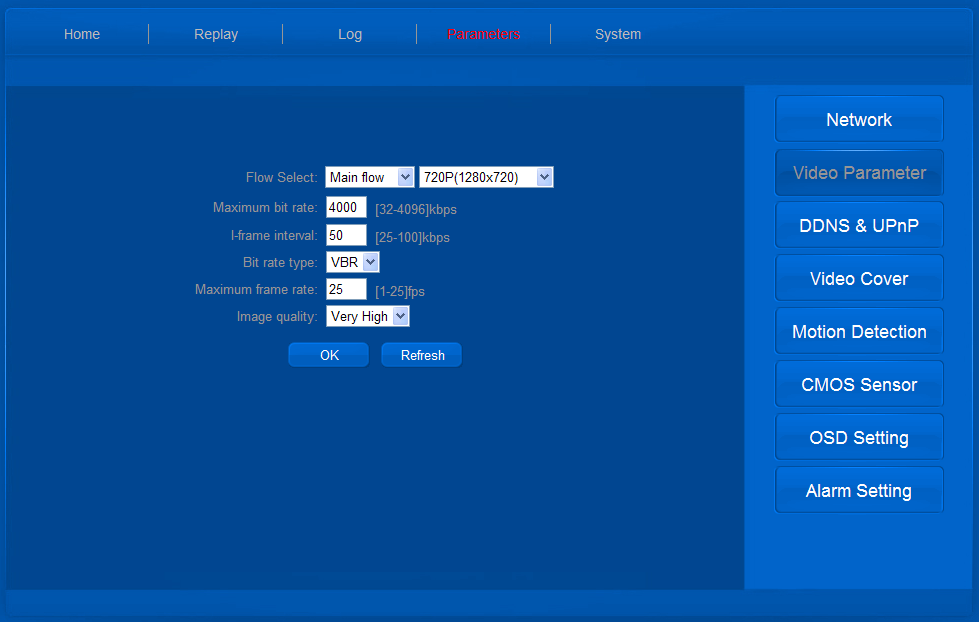

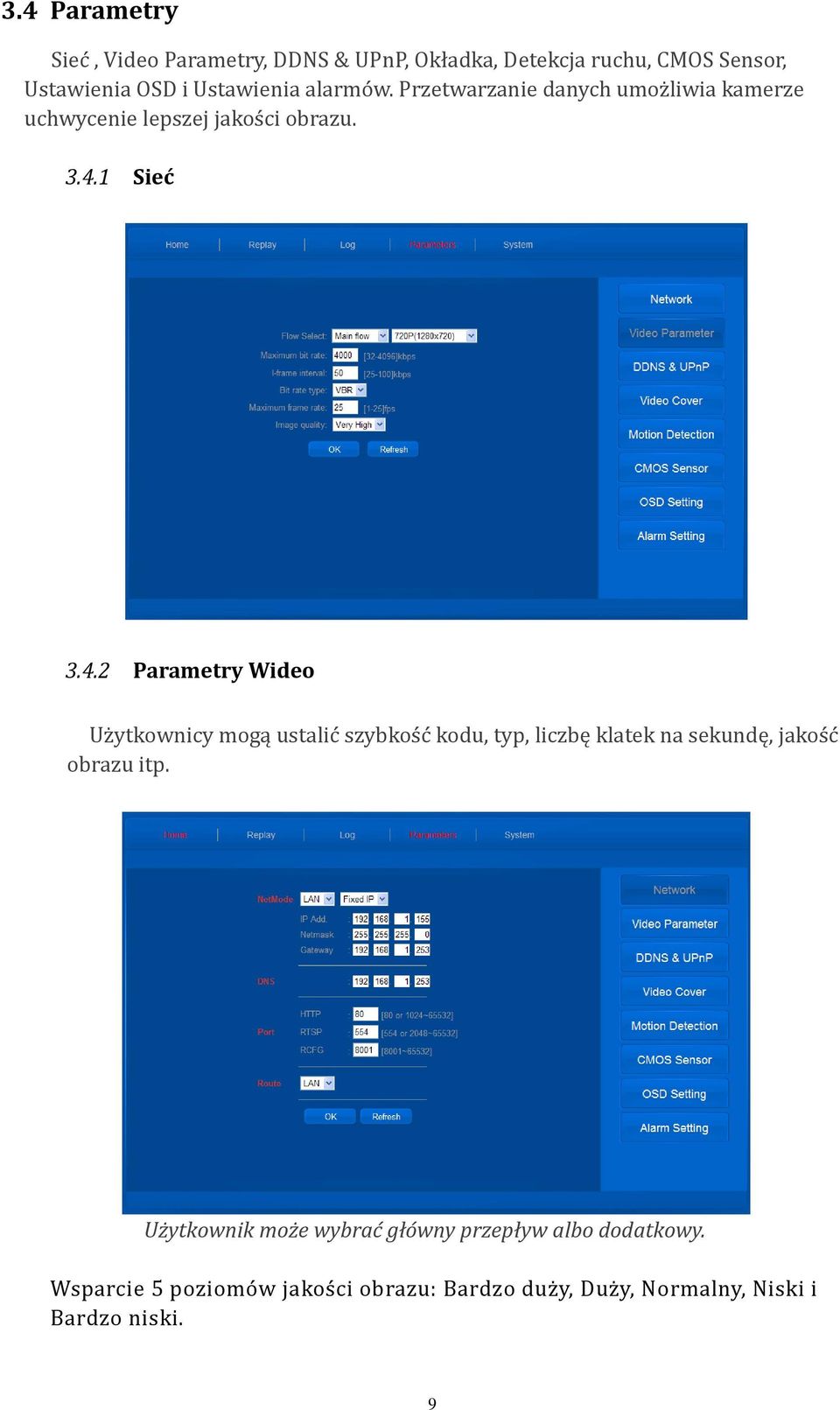

9 3.4 Parametry Sieć, Video Parametry, DDNS & UPnP, Okładka, Detekcja ruchu, CMOS Sensor, Ustawienia OSD i Ustawienia alarmów. Przetwarzanie danych umożliwia kamerze uchwycenie lepszej jakości obrazu Sieć Parametry Wideo Użytkownicy mogą ustalić szybkość kodu, typ, liczbę klatek na sekundę, jakość obrazu itp. Użytkownik może wybrać główny przepływ albo dodatkowy. Wsparcie 5 poziomów jakości obrazu: Bardzo duży, Duży, Normalny, Niski i Bardzo niski. 9

10 3.4.3 DNS & UPnP Wybieranie dynamicznego DNS i Uniwersalnego PNP. 10

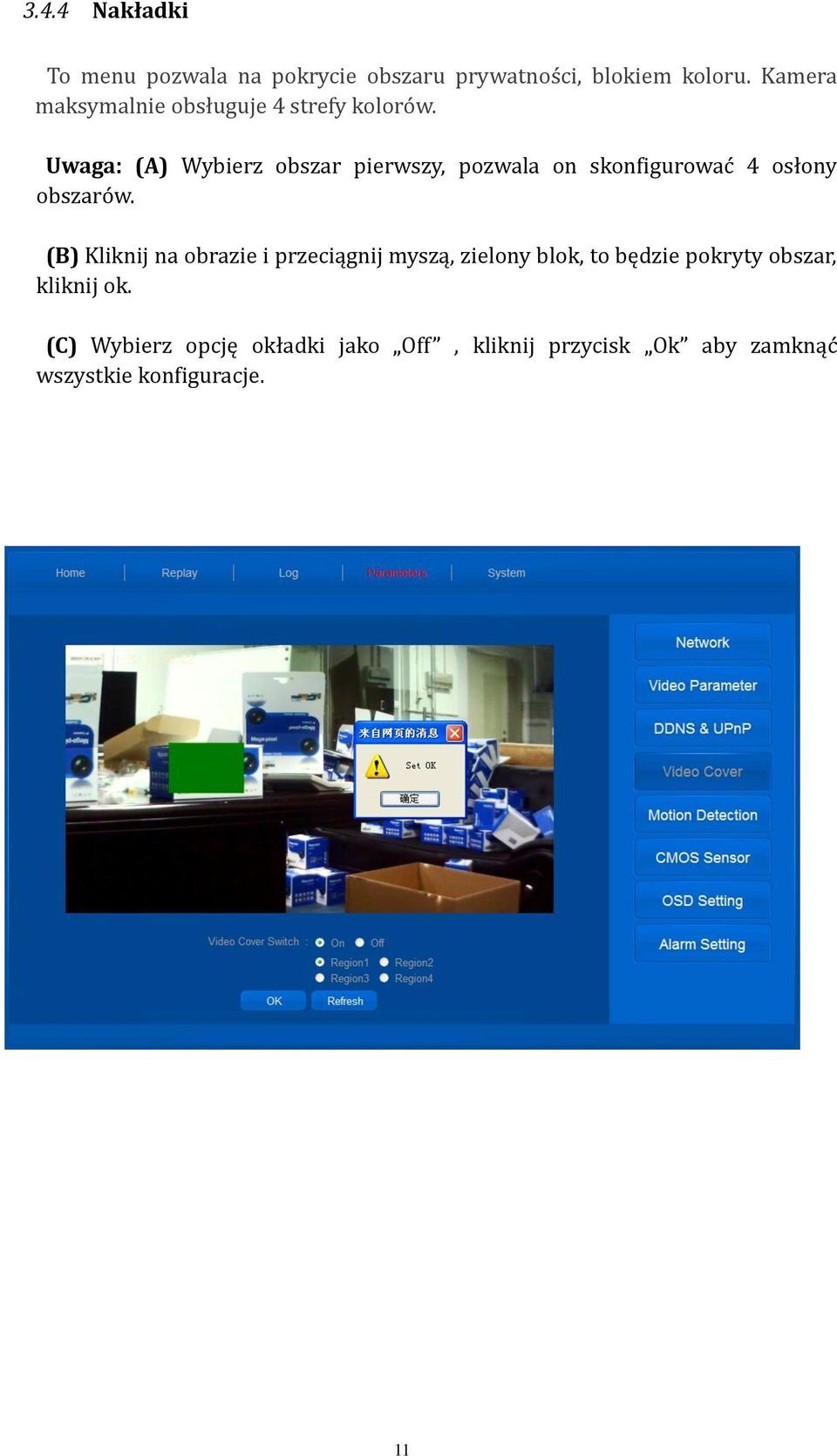

11 3.4.4 Nakładki To menu pozwala na pokrycie obszaru prywatności, blokiem koloru. Kamera maksymalnie obsługuje 4 strefy kolorów. Uwaga: (A) Wybierz obszar pierwszy, pozwala on skonfigurować 4 osłony obszarów. (B) Kliknij na obrazie i przeciągnij myszą, zielony blok, to będzie pokryty obszar, kliknij ok. (C) Wybierz opcję okładki jako Off, kliknij przycisk Ok aby zamknąć wszystkie konfiguracje. 11

Uwaga: (A) Wybierz obszar pierwszy, pozwala on skonfigurować 4 osłony obszarów.

3.4.6 CMOS Sensor Ustawienia CMOS, parametry z trzech

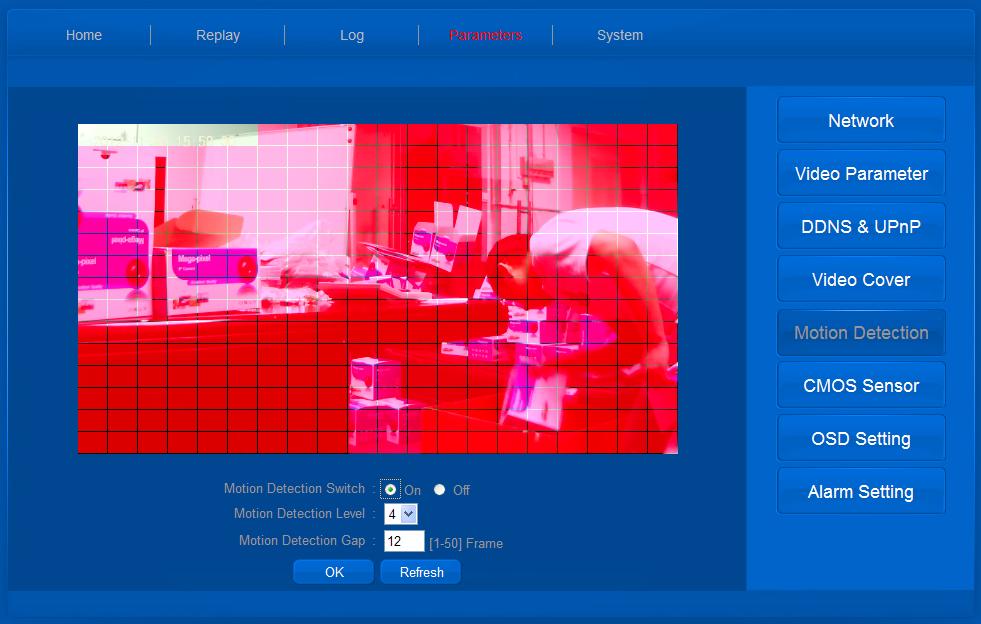

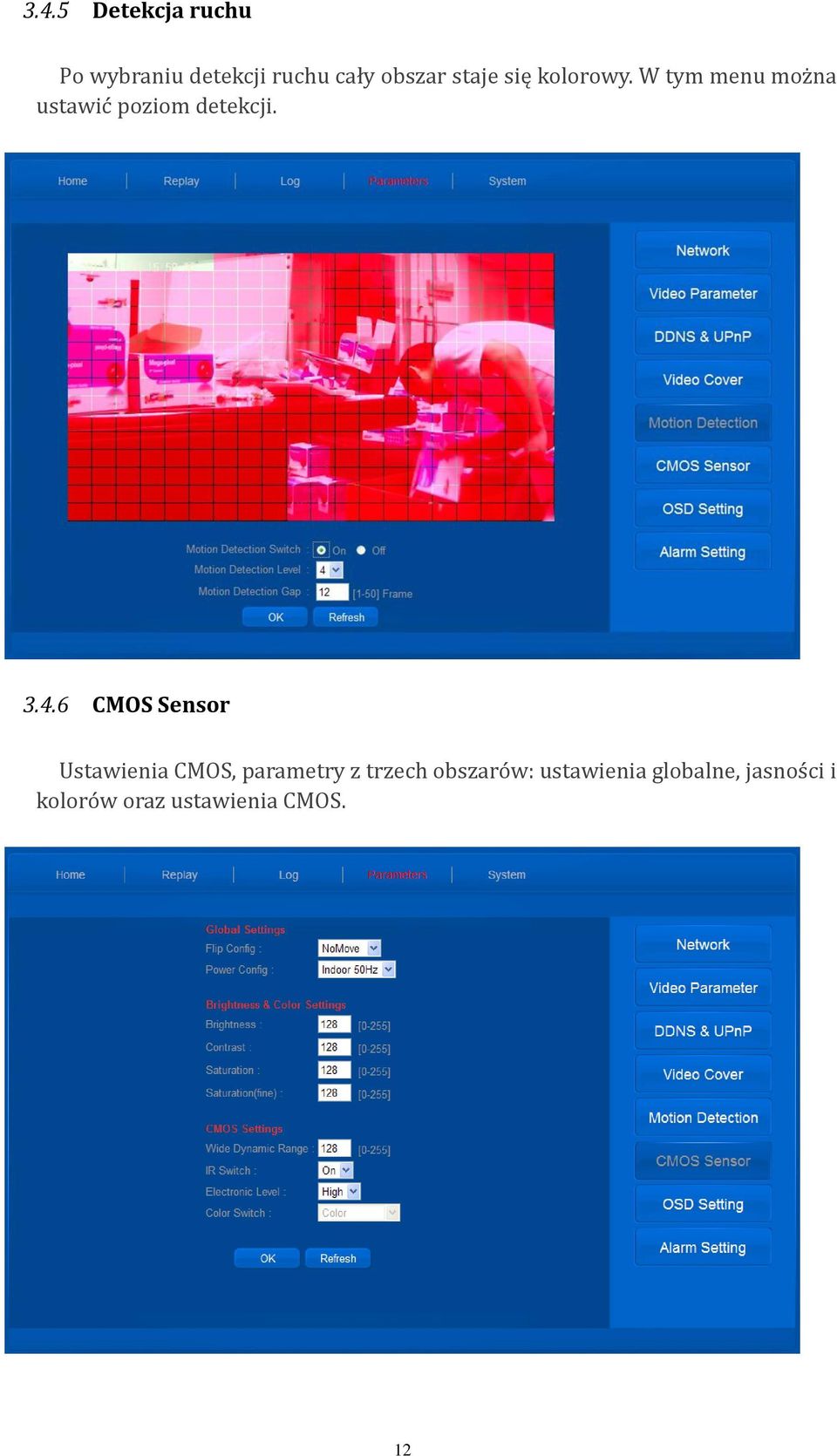

12 3.4.5 Detekcja ruchu Po wybraniu detekcji ruchu cały obszar staje się kolorowy. W tym menu można ustawić poziom detekcji CMOS Sensor Ustawienia CMOS, parametry z trzech obszarów: ustawienia globalne, jasności i kolorów oraz ustawienia CMOS. 12

13 3.4.7 Ustawienia OSD Użytkownicy mogą ustawić czas, nazwę urządzenia oraz inne dwie rozszerzone informacje. Kolor i umiejscowienie znaków są regulowane. X-zasięg: ; Y-zasięg: Ustawienia alarmów Istnieją dwa rodzaje alarmów: alarm detekcji ruchu oraz alarm zewnętrzny. 13

Kolor i umiejscowienie znaków są regulowane.

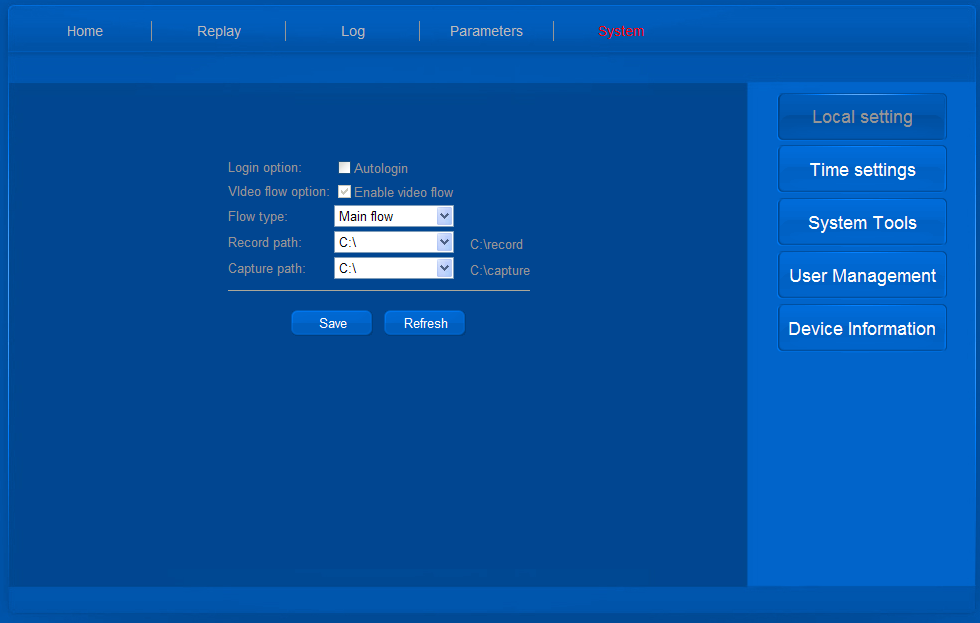

14 4. System Ustawienia systemu zawierają: lokalne ustawienia, ustawienia czasu, narzędzia systemowe, użytkownik i informacje o urządzeniu. 4.1 Ustawienia lokalne Opcje logowania i opcje strumieni wideo, wybierz typ plików strumienia wideo i przechwytywania zdjęć oraz ścieżkę zapisu 14

1 Ustawienia lokalne Opcje logowania i opcje strumieni wideo, wybierz

4.2 Ustawienia czasu Ustawienia manualne, synchronizacja z czasem komputera, Synchronizacja z NTP i z strefami czasu jest opcjonalna. Użytkownicy mogą wybrać metodę, którą chcą.

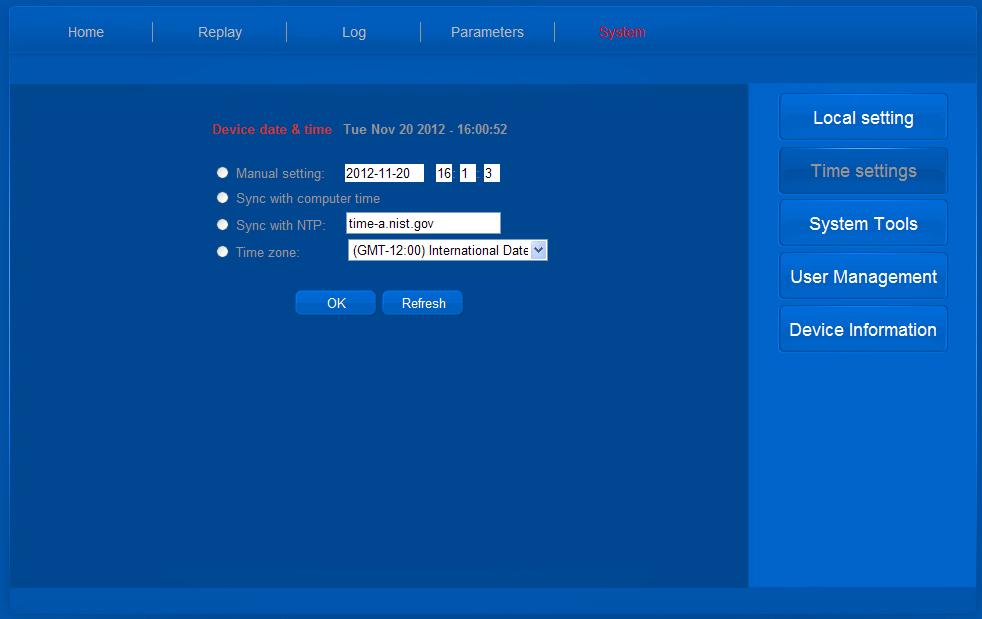

15 4.2 Ustawienia czasu Ustawienia manualne, synchronizacja z czasem komputera, Synchronizacja z NTP i z strefami czasu jest opcjonalna. Użytkownicy mogą wybrać metodę, którą chcą. Ustawienia manualne: np. 15:17:20 31 Maj, 2011, proszę wpisać w polu data i wprowadź 15, 17, 20 w polu czas, następnie naciśnij OK. Synchronizacja z czasem, komputera: Kamera IP automatycznie zsynchronizuje czas z komputerem. Synchronizacja z NTP: Nazwa domeny lub adres IP serwera NTP. Strefa czasu: Użytkownicy mogą wybrać strefę czasową, w zależności od ich lokalizacji 15

15:17:20 31 Maj, 2011, proszę wpisać 2011-5-31w polu data i wprowadź 15, 17, 20 w polu czas, następnie naciśnij OK.

16 4.3 Narzędzia systemowe Narzędzia systemowe zawierają reboot, reset fabryczny, SD format, oglądanie zdjęć na karcie sd, przywracanie kopii zapasowej, Aktualizowanie plików i systemu. 4.4 Użytkownik Kamera IP obsługuje jednocześnie tylko jednego użytkownika. 16

przywracanie kopii zapasowej, Aktualizowanie plików i systemu. 4.

4.5 Informacje u urządzeniu Zakładka ta zawiera informację o urządzeniu i o karcie SD. 5. Dodatkowe uwagi 1. NVR może automatycznie wykryć online kamery IP.

17 4.5 Informacje u urządzeniu Zakładka ta zawiera informację o urządzeniu i o karcie SD. 5. Dodatkowe uwagi 1. NVR może automatycznie wykryć online kamery IP. Użytkownicy muszą skonfigurować kamerę IP do NVR przed uzyskaniem podglądu i zapisu. Adres IP służy jako identyfikacja. Więc adres NVR i kamery nie może być taki sam. 2. Gdy użytkownicy zdalnie ustawia parametr IP kamery w NVR, należy działać rozważnie, zwłaszcza podczas klimatyzacji kolorów. Jeśli kolor jest nieprawidłowy, użytkownicy mogą przywrócić kolor do konfiguracji domyślnej. 3. Jakość obrazu będzie uwarunkowana obiektywem. Zaleca się używać obiektywy 8mm lub 12mm do użytku wewnątrz pomieszczeń. 17

2. Gdy użytkownicy zdalnie ustawia parametr IP kamery w NVR, należy działać rozważnie, zwłaszcza podczas klimatyzacji kolorów.
