1 Miejski System Zarządzania - Katowicka Infrastruktura Informacji Przestrzennej JARC Instrukcja użytkownika

2 Historia zmian Wersja Data Kto Opis zmian Sygnity S.A Utworzenie dokumentu Sygnity S.A Aktualizacja dokumentu Sygnity S.A Aktualizacja dokumentu Sygnity S.A Aktualizacja dokumentu Instrukcja użytkownika: Jarc 2/92

3 Spis treści 1 JARC O programie Układ Funkcje ogólne Przyciski na formatce Menu programu Funkcje paska narzędziowego mapy Tablica zawartości mapy Widok formatki danych Widok pojedynczego rekordu Przyciski akcji Edycja obiektów na formatce danych Komunikaty Błędów Uwagi do mapy Rodzaje zgłoszonych uwag Stany zgłoszonych uwag Wszystkie uwagi do mapy Instrukcja użytkownika: Jarc 3/92

4 1 JARC 1.1 O programie Integralną częścią systemu MSZ-KIIP, jest aplikacja JARCv3 działająca w przeglądarce internetowej, umożliwiająca przeglądanie i wyszukiwanie danych, ich analizę oraz generowanie raportów. Użytkownik może przełączać się pomiędzy modułami, za pomocą przycisku Przełącz moduł dostępnego w górnej części okna: Po skorzystaniu z tego przycisku, otwiera się okno z dostępną listą modułów. Użytkownik wybiera jeden z nich i kilka dwukrotnie prawym przyciskiem myszy: Powyżej mapy znajduje się nazwa projektu, do którego użytkownik jest aktualnie zalogowany, np.: Instrukcja użytkownika: Jarc 4/92

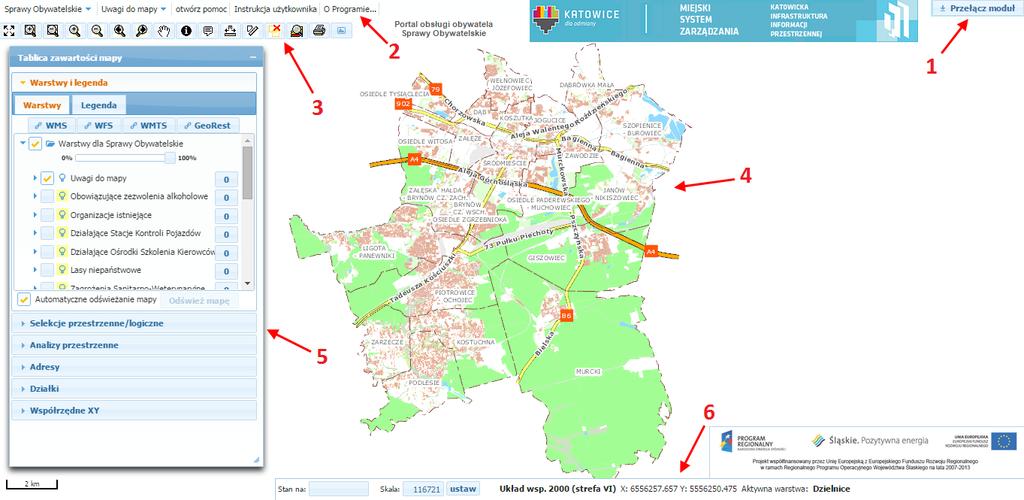

5 1.2 Układ Wybranie określonego modułu powoduje pojawienie się paneli z narzędziami dostępnymi i zaprojektowanymi dla danego modułu. Wyświetlona zostaje również zawartość mapy zależna od warstw dostępnych w projekcie oraz ustawień ich widoczności. 1. Przełączanie modułu Umożliwia przejście do innych modułów dostępnych w aplikacji: 2. Menu Menu zawiera unikalne opcje dla wybranego modułu. (Szczegółowy opis dostępnych w Menu programu opcji znajduje się w rozdziale Menu programu ). 3. Pasek narzędziowy mapy Pasek narzędziowy mapy dostępny pod Menu programu, umożliwia wykonywanie operacji dotyczących przeglądania, przybliżania/oddalania, pomiarów i identyfikacji obiektów z warstw mapy oraz jej wydruk (Szczegółowy opis dostępnych na pasku narzędzi znajduje się w rozdziale Funkcje paska narzędziowego mapy ). Instrukcja użytkownika: Jarc 5/92

6 4. Mapa Główny obszar aplikacji JARC pokazujący obiekty na mapie należące do warstw dostępnych w ramach danego projektu. 5. Tablica zawartości mapy Panel umożliwia ustawianie widoczności warstw w module, filtrację obiektów znajdujących się na warstwach, analizy przestrzenne, selekcje przestrzenne, a także zawiera ułatwienia w wyszukiwaniu działek, adresów oraz współrzędnych. 6. Panel dolny Panel umożliwia sprawdzenie aktualnych współrzędnych i aktywnej warstwy, zarządzanie aktualną skalą mapy. Instrukcja użytkownika: Jarc 6/92

7 1.3 Funkcje ogólne Rozdział ten zawiera informacje o podstawowych funkcjach aplikacji Przyciski na formatce Za pomocą przycisku znajdującego się przy nazwie formatki, można ją zminimalizować, zaś po zminimalizowaniu, za pomocą przycisku można taką formatkę wyświetlić ponownie. Podczas minimalizowania formatki nadrzędnej w stosunku do innych, formatki podrzędne, które zależą od tejże formatki minimalizowanej, są również minimalizowane. Wszystkie zminimalizowane okna, są dostępne do wyświetlenia w lewym dolnym rogu okna przeglądarki internetowej. Po kliknięciu na ikonę formatka zostanie zmaksymalizowana na cały ekran roboczy. Naciskając przycisk znajdujący się przy nazwie formatki, można ją zamknąć. Przy zamykaniu formatki nadrzędnej w stosunku do innych formatek, formatki podrzędne, zależne od zamykanej, są również zamykane. Operując przyciskami, oraz można zawsze mieć pozostawioną minimalną ilość otwartych formatek potrzebnych do pracy i maksymalną odsłoniętą powierzchnię mapy. Instrukcja użytkownika: Jarc 7/92

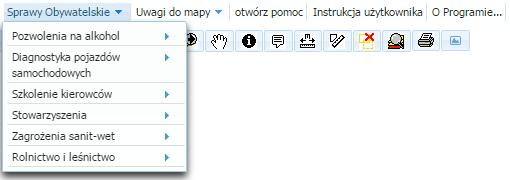

8 1.3.2 Menu programu Menu programu zawiera opcje unikalne dla danego modułu. Wybór danej pozycji, powoduje rozwinięcie listy zawierającej podopcje, które służą do uruchamiania raportów, filtrów, słowników, akcji itd. Dodatkowo w menu znajdują się pozycje: Uwagi do mapy przycisk służący do zgłaszania uwag przez klienta mapowego, Otwórz pomoc przycisk służący do pobrania ogólnej instrukcji obsługi do modułu Instrukcja użytkownika przycisk służący do pobrania instrukcji obsługi do modułu, w którym użytkownik aktualnie się znajduje. Instrukcja użytkownika: Jarc 8/92

9 1.3.3 Funkcje paska narzędziowego mapy Pasek narzędziowy ma postać: Funkcja Pełny widok - Funkcja Powiększ do pełnej mapy Funkcja pozwala na wyświetlenie pełnej mapy Katowic na ekranie: Instrukcja użytkownika: Jarc 9/92

10 Funkcja Powiększ - Funkcja Powiększ zaznaczony obszar Funkcja pozwala na zbliżenie (zwiększenie skali) mapy do wybranego przez nas obszaru mapy. Aby skorzystać z tej funkcji należy kliknąć ikonę a następnie trzymając lewy przycisk myszy zaznaczyć interesujący nas obszar. Możliwe jest również wykorzystanie scrolla z myszy do powiększenia obszaru. Pojedyncze kliknięcie bez zaznaczania obszaru spowoduje dwukrotne zwiększenie skali mapy ze środkiem w punkcie kliknięcia: Mapa zostanie powiększona do zaznaczonego obszaru: Instrukcja użytkownika: Jarc 10/92

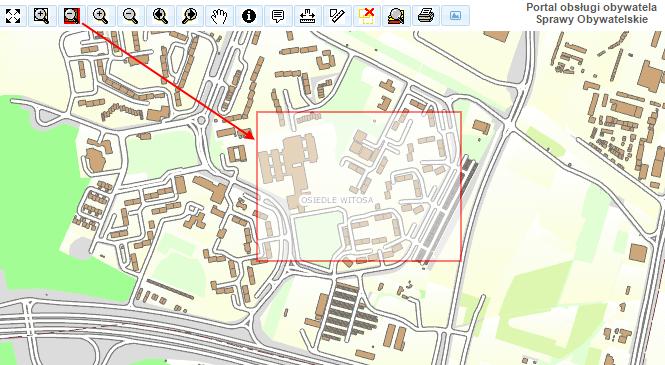

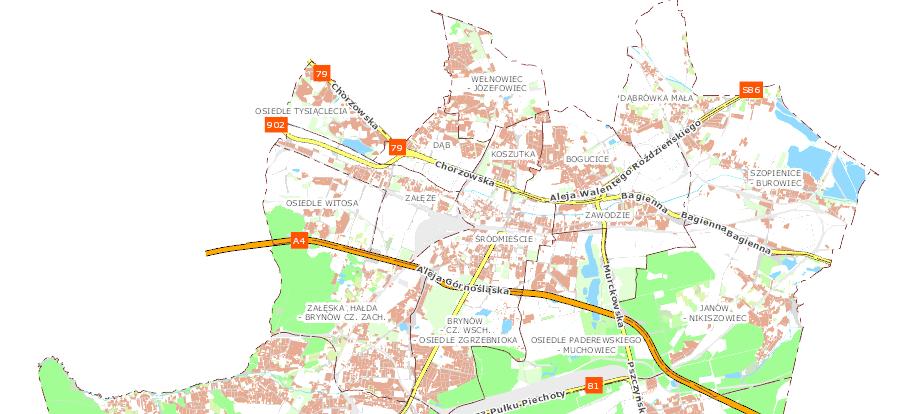

11 Funkcja Pomniejsz - Funkcja Pomniejsz zaznaczony obszar Funkcja pozwala na oddalenie (zmniejszenie skali) mapy. Im mniejszy obszar zostanie zaznaczony tym większa będzie skala pomniejszanej mapy. Możliwe jest również wykorzystanie scrolla z myszy do pomniejszenia obszaru. Pojedyncze kliknięcie bez zaznaczenia obszaru spowoduje dwukrotne zmniejszenie skali mapy ze środkiem w punkcie kliknięcia: Mapa zostanie pomniejszona: Instrukcja użytkownika: Jarc 11/92

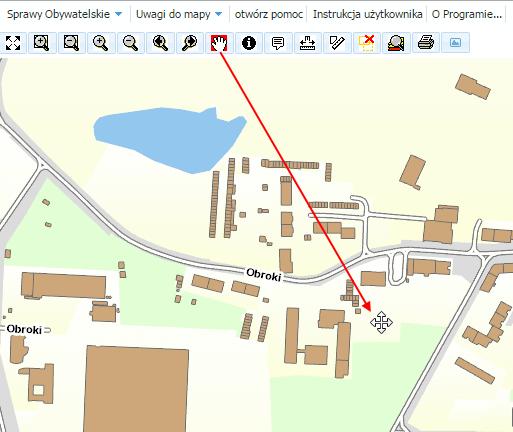

12 Funkcja powiększ/pomniejsz widoczny obszar mapy - Funkcje powiększ/pomniejsz widoczny obszar mapy służą do powiększenia lub pomniejszenia widocznego obszaru mapy bez zaznaczania obszaru Funkcja Poprzednia/Następna mapa - Funkcja Poprzednia/Następna mapa Funkcja Poprzednia mapa pozwala obejrzeć poprzednio oglądany fragment mapy. Natomiast powrót umożliwia nam funkcja następna mapa Funkcja Przesuń - Funkcja Przesuń mapę Funkcja pozwala na przesuwanie mapy przy zachowaniu obecnej skali. Po kliknięciu ikony należy kliknąć w wybranym punkcie mapy, przytrzymując lewy przycisk myszy "przesunąć" mapę o żądaną odległość i poczekać na ponowne załadowanie mapy: Instrukcja użytkownika: Jarc 12/92

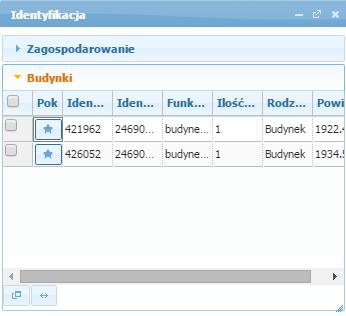

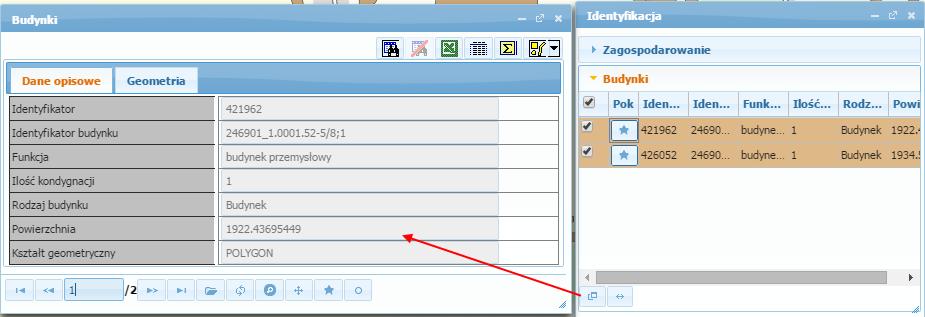

13 Funkcja Identyfikacja obiektu - Funkcja Identyfikuj obiekty funkcja, która pozwala na wyświetlenie informacji o elementach znajdującym się w wybranym przez nas punkcie:. Użytkownik klika na przycisk następnie wybiera miejsce na mapie, klika z funkcją identyfikacji w wybranym miejscu po czym otwiera się formatka z informacją o dostępnych warstwach: Użytkownik może wybrać warstwę na temat której chce uzyskać informację, np. Budynki: Instrukcja użytkownika: Jarc 13/92

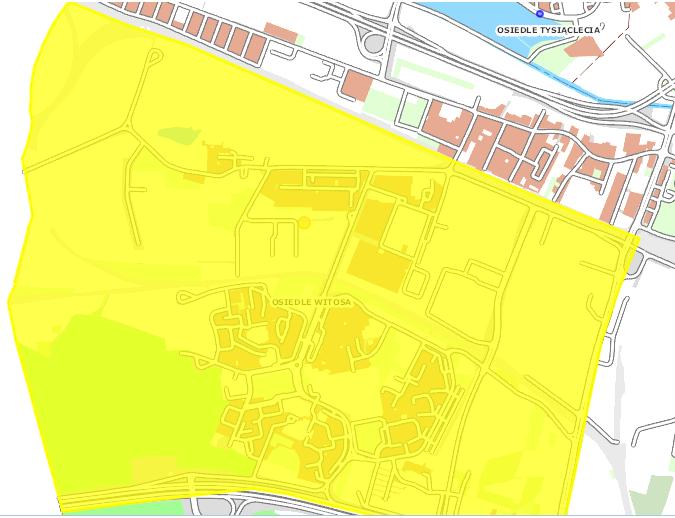

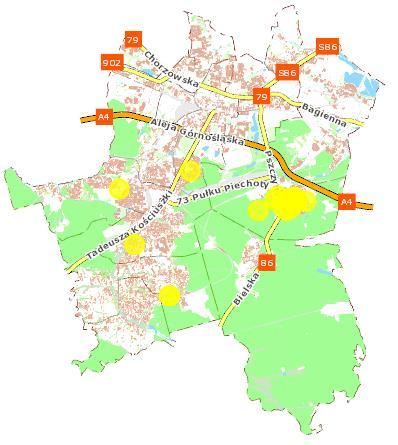

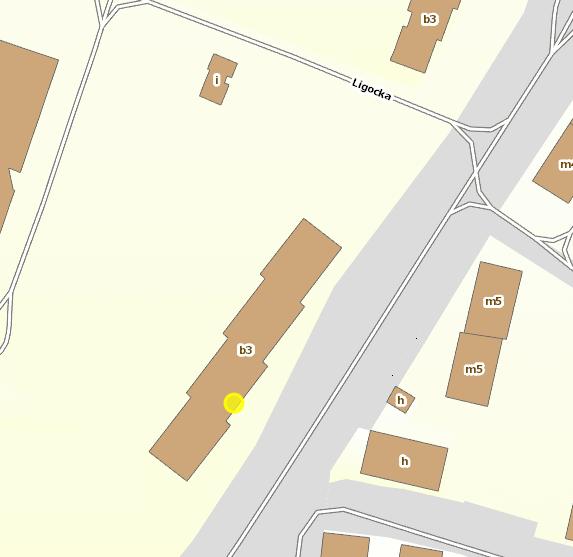

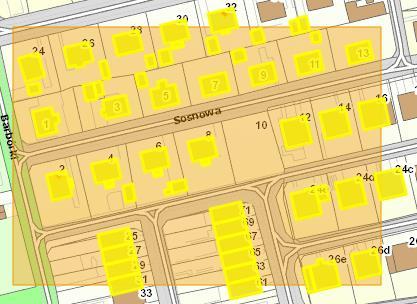

14 Aby podświetlić obiekt na mapie, użytkownik korzysta z symbolu podświetlony:. Obiekt zostaje Użytkownik zaznacza rekordy, które chce otworzyć używając przycisku formatkę z wyselekcjonowanymi rekordami: - Otwórz Instrukcja użytkownika: Jarc 14/92

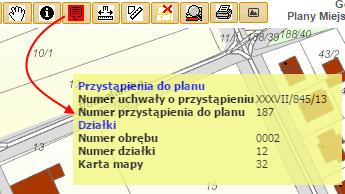

15 Użytkownik przegląda informację o obiektach: Funkcja Opisy dynamiczne na mapie - funkcja Opisy dynamiczne na mapie pozwala na wyświetlenie informacji o elementach, znajdujących się w punkcie, w którym najedziemy kursorem myszy: Instrukcja użytkownika: Jarc 15/92

16 Funkcja Pomiar długości linii. - Funkcja pomiar długości pozwala na zmierzenie długości narysowanych na mapie Pomiar kończymy dwuklikiem. Czcionką pogrubioną oznaczona jest długość całej łamanej, natomiast czcionką niepogrubioną oznaczona jest długość każdego z narysowanych odcinków Funkcja Pomiar powierzchni - Funkcja pomiar powierzchni pozwala na pomiar powierzchni zaznaczonego obszaru. Po wybraniu Pomiaru powierzchni możemy mierzyć powierzchnię za pomocą dowolnego kształtu wymiary natychmiast zostają wyświetlone: Pomiar kończymy dwuklikiem. Czcionkami pogrubionymi oznaczone są obwód i pomiar powierzchni. Natomiast czcionką niepogrubioną oznaczone są długości poszczególnych odcinków. Instrukcja użytkownika: Jarc 16/92

17 Funkcja Usuń selekcje - Usuń selekcje przycisk służący do usuwania selekcji Usuwanie selekcji: Funkcja Przybliż do selekcji - Przybliż do selekcji przycisk służący do ustawienia widoku mapy na wyselekcjonowanym obiekcie/obiektach. Pełny widok mapy: Użycie przycisku : Instrukcja użytkownika: Jarc 17/92

18 Funkcja Wydruk - Wydruk pozwala na wydruk mapy. Po kliknięciu w ikonę drukarki, zostaje wyświetlony formularz wydruku: Możemy w nim uzupełnić tytuł naszego wydruku, ustawić format strony, a także marginesy. Możliwe jest także wyświetlenie opcji dodatkowych na wydruku, czyli: legendy, strzałki północy, podziałki, daty (z możliwością edycji), lokalizacji w narożnikach oraz znaku wodnego, nagłówka oraz stopki. Na dole formularza możliwe jest także wybranie zawartości wydruku, czyli warstw widocznych na mapie bądź w legendzie. Instrukcja użytkownika: Jarc 18/92

19 Przykładowy wydruk: Instrukcja użytkownika: Jarc 19/92

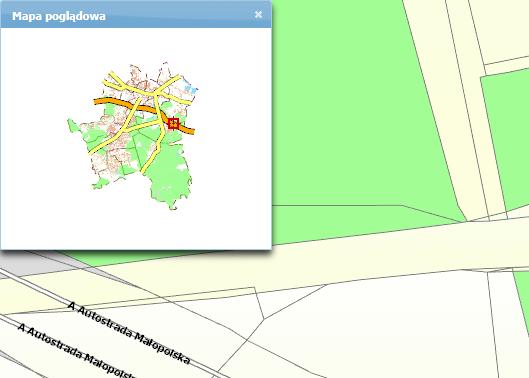

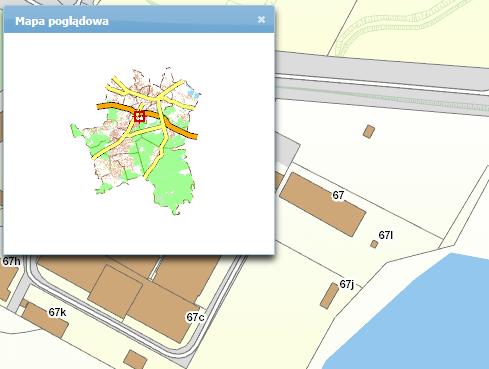

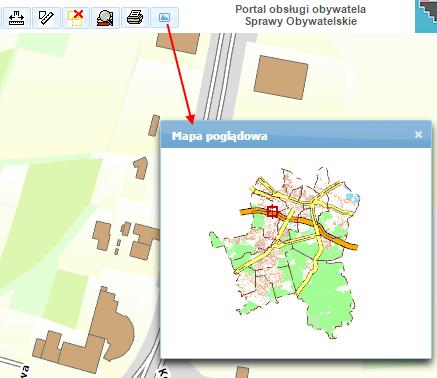

20 Mapa poglądowa - przycisk otwierający mapę poglądową. Dzięki niej, możemy łatwo nawigować po oknie mapy, a także oglądając mapę w dużym powiększeniu sprawdzić, w którym miejscu aktualnie się znajdujemy. Wraz z przesunięciem mapy, czerwony kwadrat na mapie poglądowej również się przesuwa, wskazując nam przeglądany przez nas obszar. Użytkownik może także nawigować w oknie mapy poglądowej, przesuwając czerwony kwadrat w wybrane przez siebie miejsce. Przesunie się wtedy również widok w głównym oknie mapy. Instrukcja użytkownika: Jarc 20/92

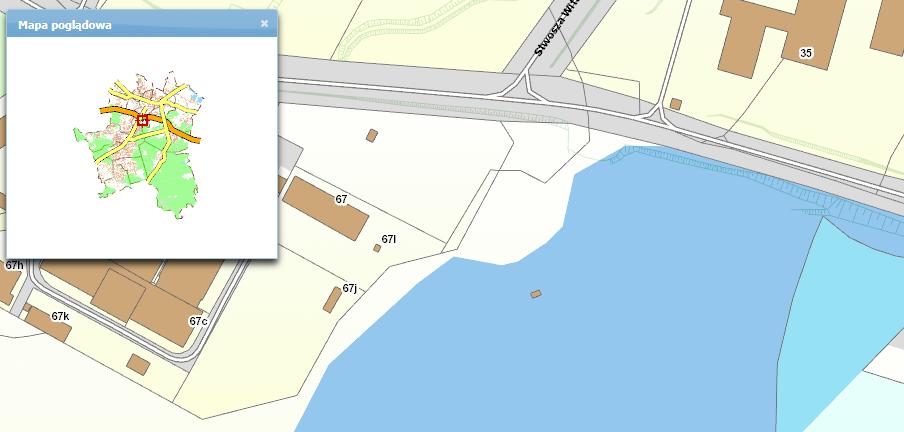

21 Przesunięcie w oknie mapy poglądowej: Jest także dostępna możliwość rysowania prostokąta zasięgu widoczności w oknie mapy poglądowej. W tym celu użytkownik zaznacza obszar na mapie z wykorzystaniem klawisza ALT. Mapa zostaje powiększona do zaznaczonego obszaru. Instrukcja użytkownika: Jarc 21/92

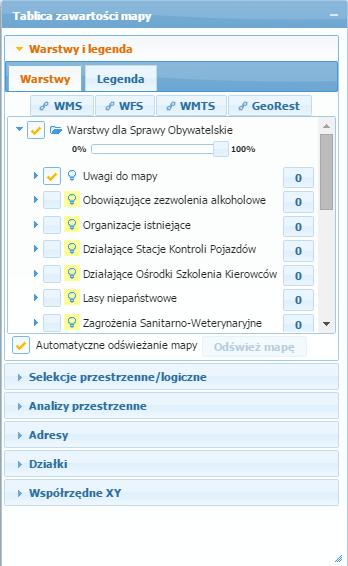

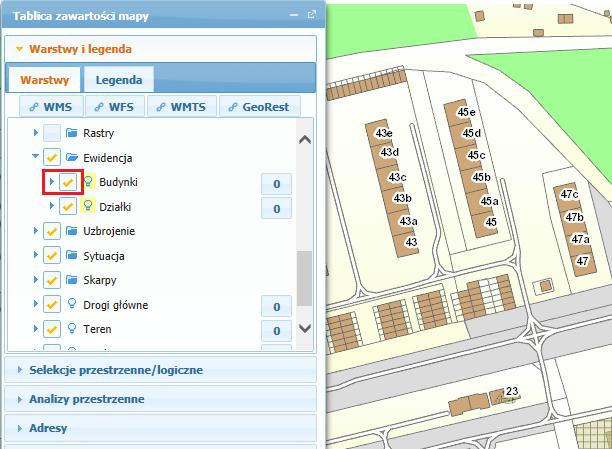

22 1.3.4 Tablica zawartości mapy Warstwy i legenda W zakładce Warstwy i legenda można wybrać warstwę którą chcemy oglądać, oraz zobaczyć legendę. W celu obejrzenia na mapie konkretnej warstwy, należy zaznaczyć ją w liście warstw. Włączona warstwa Budynki: Wyłączona warstwa Budynki: Warstwy są widoczne w różnych skalach. W celu sprawdzenia w jakiej skali widoczna jest dana warstwa, należy wskazać kursorem symbol żarówki -. Wyświetli się opis widoczności warstwy, np. Warstwa widoczna do skali Jeśli żarówka ma żółte tło, oznacza to, że warstwa jest widoczna w aktualnej skali. Po kliknięciu prawym przyciskiem na wybraną warstwę wyświetlone zostają dwie opcje: Ustaw jako bieżącą i Przybliż do widoczności warstwy. Obie opcje są wykorzystywane np. przy selekcji obiektów. Instrukcja użytkownika: Jarc 22/92

23 Oprócz tego, w Tablicy zawartości mapy jest dostępny przycisk dwukrotnie otwiera się formatka wybranej przez nas warstwy:. Po kliknięciu w niego 0 na przycisku oznacza, że nie ma żadnego wyselekcjonowanego przez nas obiektu z tej warstwy. Otwarcie tej zakładki, spowoduje otwarcie wszystkich dostępnych w tej zakładce obiektów. Gdy dokonamy selekcji, na tym przycisku pokazana jest ilość wyselekcjonowanych obiektów z danej warstwy. Gdy przejdziemy do zakładki Legenda, możemy łatwo sprawdzić czym są obiekty na mapie, np. Pomnik przyrody, budynek, ulica. Instrukcja użytkownika: Jarc 23/92

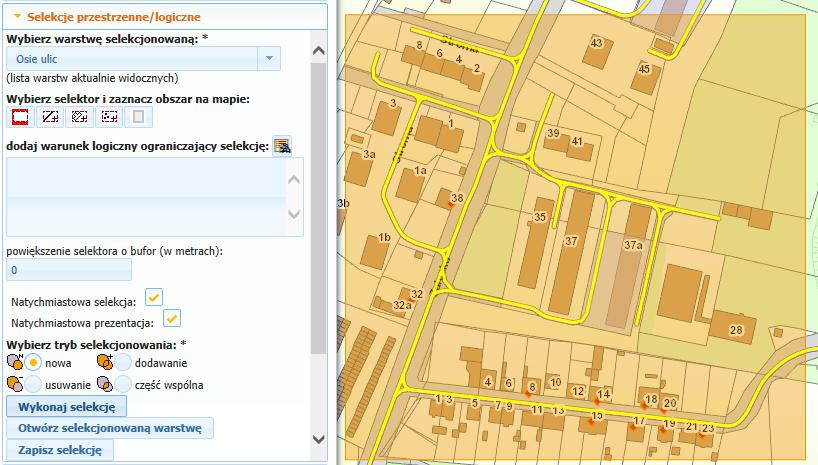

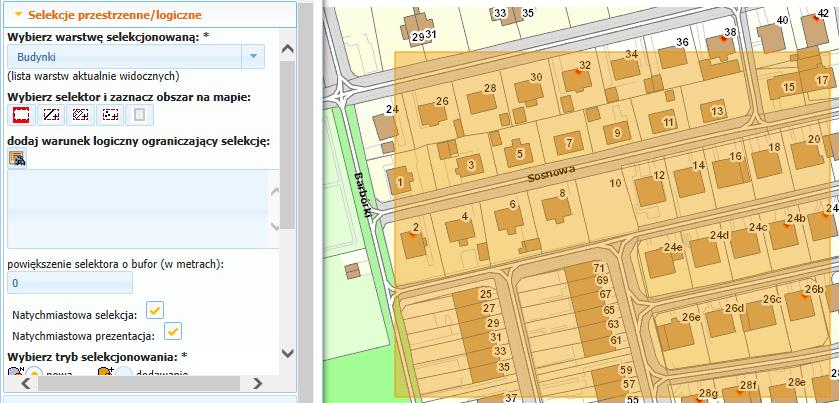

24 Selekcje przestrzenne/logiczne W celu wykonania selekcji przestrzennej/logicznej należy wejść w zakładkę Selekcje przestrzenne/logiczne i wybrać z listy warstwę selekcjonowaną. Jeżeli wyszukiwanej przez nas warstwy nie ma na liście wyboru należy odpowiednio przybliżyć mapę. (np. za pomocą opcji Przybliż do widoczności warstwy opisanej wcześniej). Warstwę wybieramy z rozwijanej listy: Instrukcja użytkownika: Jarc 24/92

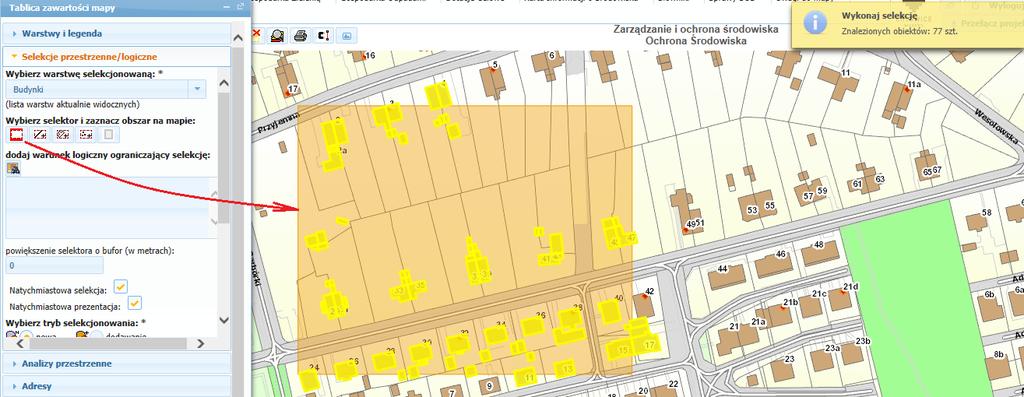

25 Następnie należy zaznaczyć obszar w którym chcemy dokonać selekcji. Wykonujemy to za pomocą selektorów: - Selektorem jest prostokąt Różne selektory służą do zaznaczania innego obszaru: - Selektorem jest linia łamana Instrukcja użytkownika: Jarc 25/92

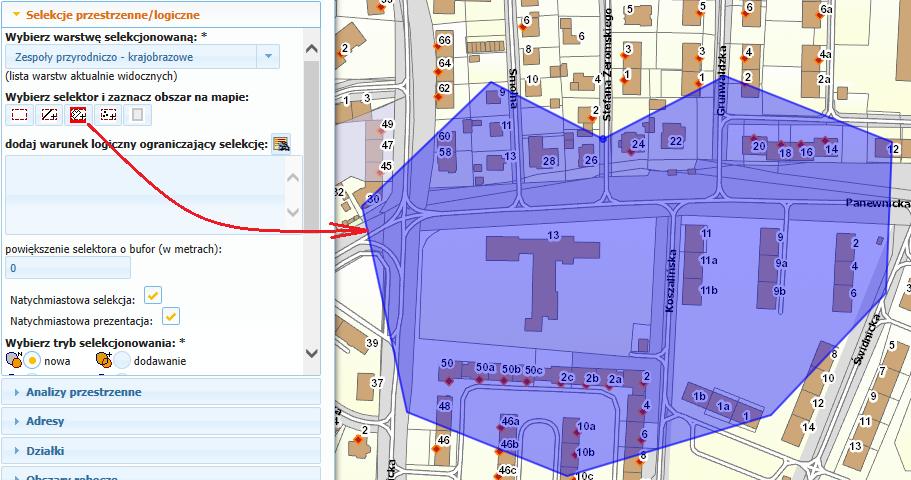

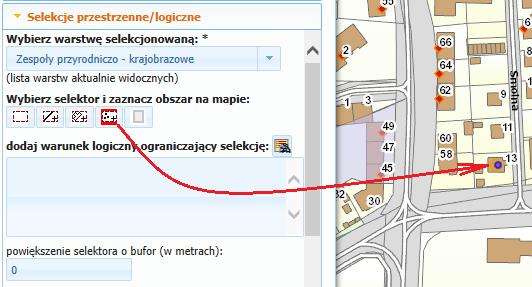

26 - Selektorem jest wielobok - Selektorem jest punkt - Usuń selektor przycisk służący do usuwania wszystkich selektorów. Usuwanie selektora: Instrukcja użytkownika: Jarc 26/92

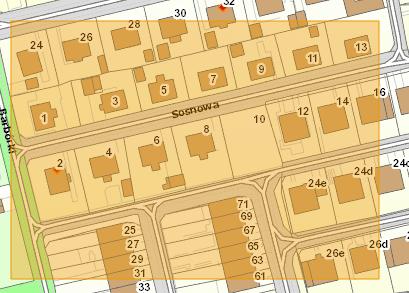

27 Po zaznaczeniu wybranego obszaru, wyselekcjonowane zostają wybrane obiekty. Dzieje się tak wtedy, gdy zaznaczona jest opcja Natychmiastowa selekcja -. Jednak gdy opcja ta nie jest zaznaczona, należy skorzystać z przycisku Wykonaj selekcję -. Gdy mamy zaznaczoną opcję, obiekty zostają zaznaczone na mapie. W prawym górnym rogu na kilka sekund pojawia się informacja ile obiektów zostało wyselekcjonowanych: Po zniknięciu tej informacji, ilość wyselekcjonowanych obiektów możemy sprawdzić w zakładce warstwy. W celu otwarcia wyselekcjonowanej warstwy, możemy skorzystać z dwóch opcji. Pierwszą z nich jest dwukrotne kliknięcie na przycisk. Drugim sposobem jest w zakładce Selekcje przestrzenne/logiczne wybranie przycisku Otwórz selekcjonowaną warstwę:. Instrukcja użytkownika: Jarc 27/92

28 Należy również zwrócić uwagę na listę możliwych selekcji : Nowa podczas dodawania nowej selekcji, stara zostaje skasowana. W celu dodania nowej selekcji, należy zaznaczyć opcję trybu selekcjonowania jako nowa i zaznaczyć nowy obszar selekcji na mapie: Zostają wyselekcjonowane tylko te obiekty, które zawierają się w nowym selektorze: Instrukcja użytkownika: Jarc 28/92

29 Dodawanie nowo wyselekcjonowany obiekt zostaje dołączony do już wyselekcjonowanych. W celu dodania nowej selekcji, należy zaznaczyć opcję trybu selekcjonowania jako dodawanie, a następnie wybrać interesujący nas obszar: Nowe obiekty zostają dodane do wcześniejszej selekcji: Instrukcja użytkownika: Jarc 29/92

30 Usuwanie istnieje możliwość usunięcia wybranego obiektu z już wyselekcjonowanych. W tym celu należy zaznaczyć opcję trybu selekcjonowania jako usuwanie, a następnie wybrać usuwany obszar: Z selekcji zostają usunięte obiekty, które znajdowały się w zaznaczonym obszarze: Instrukcja użytkownika: Jarc 30/92

31 Część wspólna funkcja, która pozwala na już wyselekcjonowanych obiektach wykonać kolejną selekcję (powstanie podzbiór selekcji). W celu wykonania takiej selekcji, należy zaznaczyć opcję trybu selekcjonowania jako część wspólna, a następnie na wcześniej wykonanej selekcji, wybrać nowy obszar: Zostają wyselekcjonowane obiekty z części wspólnej: Instrukcja użytkownika: Jarc 31/92

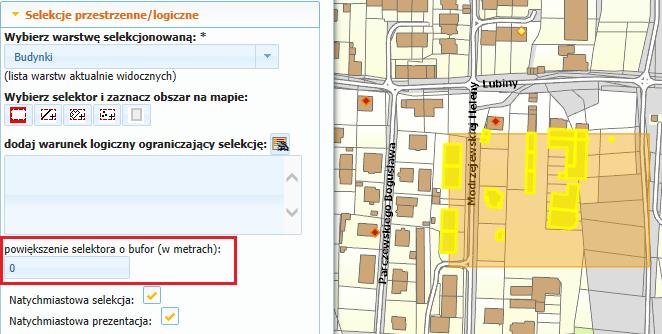

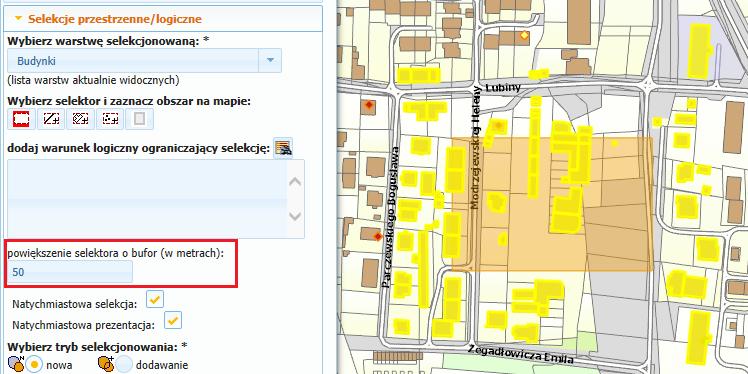

32 Istnieje także możliwość powiększenia selekcji o bufor. Po wykonanej selekcji, możemy wpisać o ile metrów chcemy powiększyć nasz selektor. Selekcja bez bufora: Powiększenie selektora o bufor (50m): Funkcja ta jest również przydatna, gdy chcemy zaznaczyć obszar za pomocą selektora o kształcie koła o wybranym przez nas promieniu. Wówczas selektorem jest Punkt, natomiast promień naszego koła wpisujemy w miejsce bufora. Instrukcja użytkownika: Jarc 32/92

33 Dla przykładu selekcjonujemy budynki selektorem kołowym o promieniu 100m.: Wyselekcjonowane zostają budynki na obszarze koła o promieniu 100m. Możemy także skorzystać z warunku logicznego ograniczającego selekcję. W tym celu należy kliknąć ikonę:. Pojawia się okno, w którym możemy wybrać oczekiwany warunek logiczny, np. Powierzchnia budynku>100m 2 : Instrukcja użytkownika: Jarc 33/92

34 Jeśli nie wiemy jakie wartości występują na mapie, możemy sprawdzić za pomocą przycisku Pobierz wartości. Dla przykładu sprawdzamy jakie są funkcje budynków: Po wstawieniu warunku logicznego potwierdzamy selekcję przyciskiem Wykonaj selekcję. Instrukcja użytkownika: Jarc 34/92

35 Analizy przestrzenne Analizy przestrzenne służą do selekcjonowania obiektów na innej warstwie. W celu wykonania takiej analizy, należy najpierw wyselekcjonować obiekty, które następnie staną się selektorem dla innej warstwy. Opisana niżej analiza dotyczy selekcji budynków, na wcześniej wyselekcjonowanych działkach o powierzchni powyżej 900m 2. Zaczynamy od wyselekcjonowania działek o powierzchni 900m 2 : Po wykonaniu selekcji możemy przejść do zakładki Analizy przestrzenne: W celu wyselekcjonowania budynków, które znajdują się na terenie działek o powierzchni przekraczającej 900m 2, zaznaczamy opcję Na warstwie Budynki, które są całkowicie wewnątrz selektora Działki. Zaznaczmy także opcję ogranicz selektor przez Instrukcja użytkownika: Jarc 35/92

36 wyselekcjonowane aktualnie budynki. Po wybraniu właściwych opcji, należy potwierdzić przyciskiem Wykonaj selekcję. Zostają wyselekcjonowane budynki na wcześniej wyselekcjonowanych działkach: Odnalezione zostały budynki, które znajdują się na działkach o powierzchni większej od 900m 2. Innym przykładem wykonania analizy przestrzennej jest odnalezienie Pomników przyrody w dzielnicy Giszowiec i Podlesie. W tym celu należy najpierw wyselekcjonować wyżej wymienione dzielnice korzystając z opcji Dodawanie w selekcji przestrzennej/logicznej. Instrukcja użytkownika: Jarc 36/92

37 Dzielnice Giszowiec i Podlesie zostają wyselekcjonowane: Następnie możemy przejść na zakładkę Analizy przestrzenne. Wybieramy: Na warstwie Pomniki przyrody, znajdź obiekty, które są całkowicie wewnątrz selektora Dzielnice, ogranicz selektor poprzez: wyselekcjonowane aktualnie obiekty. Po uzupełnieniu warunku selekcji potwierdzamy przyciskiem Wykonaj selekcję. W prawym górnym rogu, pojawia się informacja ile obiektów zostało znalezionych. Aby zobaczyć je na mapie korzystamy z przycisku w pasku narzędziowym mapy Przybliż do selekcji. Instrukcja użytkownika: Jarc 37/92

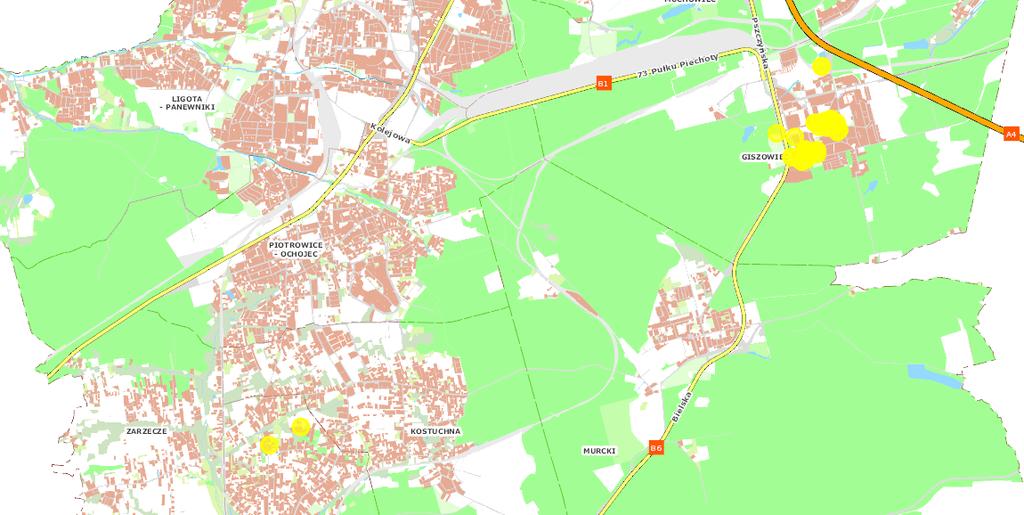

38 Pomniki przyrody w dzielnicach Podlesie i Giszowiec zostały wyselekcjonowane: Kolejnym przykładem wykonania analizy przestrzennej jest wyselekcjonowanie budynków, które znajdują się w określonej odległości od wyselekcjonowanych wcześniej ulic. W tym celu selekcjonujemy Osie ulic na wybranym fragmencie mapy. Po wyselekcjonowaniu ulic, przechodzimy do zakładki Analizy przestrzenne. Selekcjonujemy na warstwie Budynki, które leżą w odległości 5m, od selektora Osie ulic, ograniczamy selektor poprzez wyselekcjonowane aktualnie obiekty. Instrukcja użytkownika: Jarc 38/92

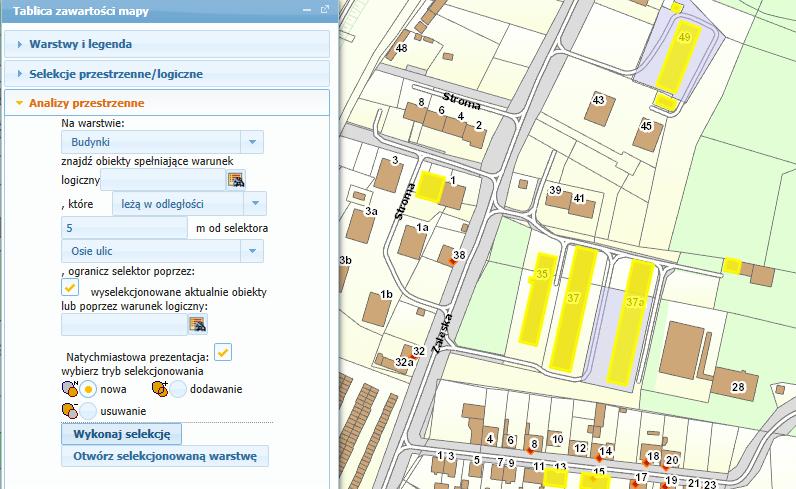

39 Odnalezione zostają budynki, które znajdują się w odległości 5m od wcześniej wyselekcjonowanych ulic. Instrukcja użytkownika: Jarc 39/92

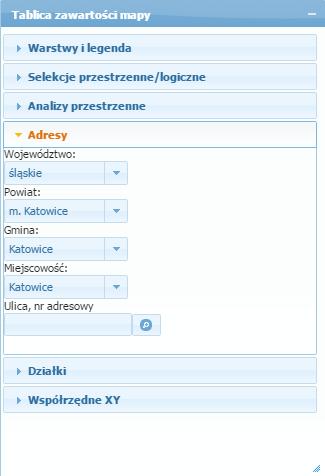

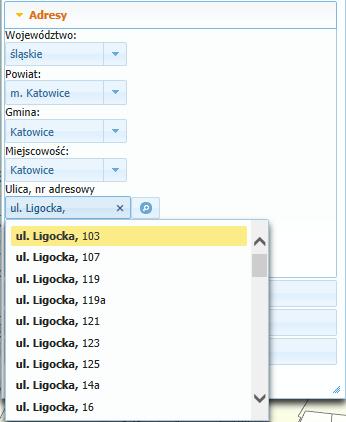

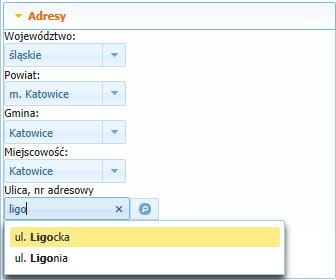

40 Adresy Portal umożliwia również wyszukiwanie adresów zdefiniowanych przez administratora. W tym celu należy wybrać zakładkę Adresy: Jeśli użytkownik chce wyszukać adres, powinien wpisać kilka początkowych liter nazwy ulicy, następnie wybrać nazwę ze słownika. Instrukcja użytkownika: Jarc 40/92

41 Jeśli użytkownik chce wyszukać konkretny punkt adresowy, należy po nazwie ulicy wstawić przecinek. Pojawi się słownik z wyszukiwaną ulicą wraz ze wszystkimi numerami adresowymi znajdującymi się na niej. Możemy teraz wybrać interesującą nas ulicę wraz z numerem adresowym. Następnie należy kliknąć w ikonę Szukaj -. Szukany punkt adresowy zostanie wskazany na mapie: Instrukcja użytkownika: Jarc 41/92

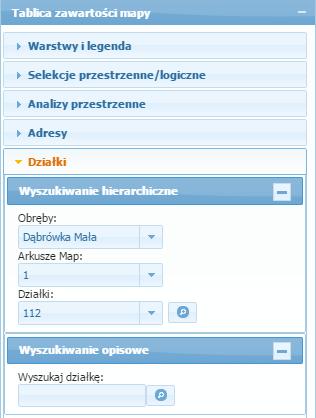

42 Działki Analogicznie należy postąpić w przypadku wyszukiwania Działek. Użytkownik musi wejść do tablicy zawartości mapy, a następnie wybrać z menu Działki. Działki można wyszukiwać na dwa sposoby: za pomocą wyszukiwania hierarchicznego oraz za pomocą wyszukiwania opisowego. W przypadku wyszukiwania hierarchicznego użytkownik wybiera z możliwej listy: Obręby, Arkusze Map oraz numer działki. Następnie naciska przycisk Szukaj. Instrukcja użytkownika: Jarc 42/92

43 Natomiast w przypadku wyszukiwania opisowego, należy w pustym polu wpisać opis działki. Jeśli istnieje więcej działek z tym samym opisem, system wyszuka je wszystkie. Z wyświetlonej listy należy wybrać poszukiwaną działkę. Instrukcja użytkownika: Jarc 43/92

44 Współrzędne XY W zakładce Współrzędne XY możemy sprawdzić współrzędne punktu w następujących układach: Układ współrzędnych 2000 (strefa VI), Układ współrzędnych WGS84, Układ współrzędnych 1992, Układ współrzędnych 1965 (strefa V), Układ współrzędnych 1942 (południk 18ºE). Poruszając kursorem w oknie mapy w zakładce Współrzędne XY możemy odczytać współrzędne w układzie 2000 (możemy zobaczyć je także u dołu mapy). Po chwili współrzędne zostają przeliczone na inne układy współrzędnych. Instrukcja użytkownika: Jarc 44/92

45 Po chwili: Możemy także znając współrzędne punktu odnaleźć ten punkt na mapie, np. wprowadzamy punkt o współrzędnych: X: oraz Y: Użytkownik może także wprowadzić współrzędne punktu i przeliczyć je na współrzędne w innym układzie. W tym celu powinien wybrać odpowiedni układ z dostępnej listy i skorzystać z przycisku Przelicz wsp. z układu 2000 na bądź z przycisku Przelicz wsp. wybranego układu na 2000 (w zależności od tego z jakiego układu chce przeliczyć). Np. Przeliczamy wcześniej wprowadzony punkt na współrzędne w układzie Najpierw wpisujemy współrzędne w układzie 2000 w odpowiednie miejsce: Instrukcja użytkownika: Jarc 45/92

46 Następnie wybieramy z rozwijanej listy wybrany układ współrzędnych: Po wybraniu układu współrzędnych, klikamy na przycisk Przelicz wsp. z układu 2000 na: Współrzędne zostają przeliczone. Analogicznie można przeliczyć współrzędne w innym układzie na układ Instrukcja użytkownika: Jarc 46/92

47 Serwisy WMS, WFS, WMTS i GeoREST Serwis WMS Web Map Service (WMS) to międzynarodowy standard udostępniania danych przestrzennych w Internecie w postaci rastrowej. W celu przejścia do serwisu użytkownik w Tablicy zawartości mapy w zakładce Warstwy i legenda klika w zakładkę warstwy, następnie w ikonę WMS. Pojawia się okno w które należy wprowadzić adres bądź wybrać usługę z listy. Instrukcja użytkownika: Jarc 47/92

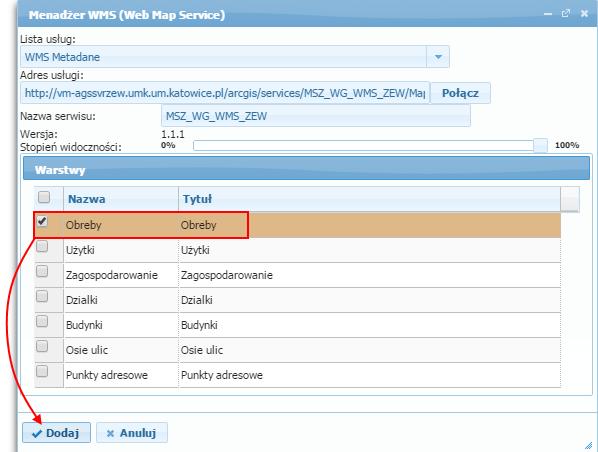

48 Wybieramy usługę z listy i potwierdzamy przyciskiem Połącz: Warstwy zostają pobrane. Możemy zaznaczyć jedną z nich i dodać do naszej Tablicy zawartości mapy. Instrukcja użytkownika: Jarc 48/92

49 W ten sposób w Tablicy zawartości mapy pojawiła się nowa pozycja. Po zaznaczeniu wskazanego kwadracika na mapie pojawia się nowa warstwa Obręby: Instrukcja użytkownika: Jarc 49/92

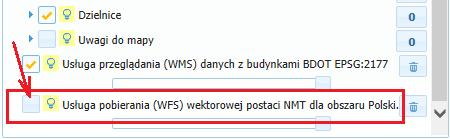

50 Serwis WFS Web Feature Service (WFS) - w przeciwieństwie do usługi WMS, która zwraca tylko obraz mapy, usługa WFS zwraca dane przestrzenne i atrybutowe konkretnej warstwy, które mogą być nie tylko prezentowane, ale i używane w różnych rodzajach analiz przestrzennych (analogicznie do danych wektorowych). W serwisie WFS analogicznie jak w powyższym przypadku w Tablicy zawartości mapy należy kliknąć w zakładkę warstwy, następnie w ikonę WFS. Pojawia się okno w które należy wprowadzić adres bądź wybrać usługę z listy: Instrukcja użytkownika: Jarc 50/92

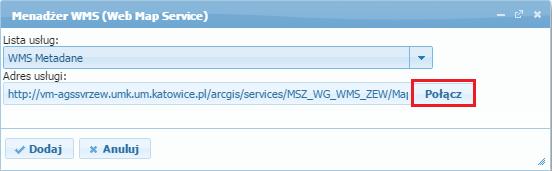

51 Możemy np. skorzystać z adresu: Następnie należy kliknąć w przycisk Połącz. Pojawia się okno Menadżera WFS. Należy wybrać wyświetlaną warstwę i nacisnąć klawisz Dodaj. W ten sposób w Tablicy zawartości mapy pojawiła się nowa pozycja. Po zaznaczeniu wskazanego kwadracika na mapie pojawia się nowa warstwa. Instrukcja użytkownika: Jarc 51/92

52 Serwis WMTS Web Map Tile Service (WMTS) - to międzynarodowy standard udostępniania danych przestrzennych w Internecie w postaci rastrowych, predefiniowanych fragmentów mapy tzw. kafli. Proces generowania kafli jest uruchamiany po aktualizacji danego produktu natomiast pliki zapisywane są na serwerach w odpowiedniej strukturze. Zastosowanie takiego rozwiązania przyspiesza odpowiedź usługi na zapytanie użytkownika o fragment mapy ponieważ zwracana jest już wcześniej przygotowana grafika w przeciwieństwie do usługi WMS, która generuje plik graficzny każdorazowo po otrzymaniu takiego zlecenia. Pojawia się okno w które należy wprowadzić adres bądź skorzystać z rozwijanej listy.. Instrukcja użytkownika: Jarc 52/92

53 Możemy np. skorzystać z adresu: Następnie należy kliknąć w przycisk Połącz. Pojawia się okno Menadżera WMTS. Należy wybrać wyświetlaną warstwę i nacisnąć klawisz Dodaj. W ten sposób w Tablicy zawartości mapy pojawiła się nowa pozycja. Instrukcja użytkownika: Jarc 53/92

54 Po zaznaczeniu wskazanego kwadracika na mapie pojawia się nowa warstwa. Możemy także zmieniać widoczność warstw za pomocą suwaka: Widoczność warstwy 100% Widoczność warstwy 50% Widoczność warstwy 0% Instrukcja użytkownika: Jarc 54/92

55 Serwis GeoREST Są to usługi zgodne ze specyfikacją The GeoServices REST Specification ( Zapewniają komunikację klientów webowych oraz mobilnych z serwerami usług danych przestrzennych za pomocą technologii Representational State Transfer (REST). W szczególności są to usługi mapowe oprogramowania ArcGIS for Server, na bazie którego zbudowana jest część mapowa serwisów i geoportali. Każdy z obszarów usług i magazynów danych systemu MSZ-KIIP wyodrębniony jest w postaci osobnej usługi GeoREST, z której korzysta klient przeglądania i edycji danych. Pojawia się okno w które należy wprowadzić adres, bądź wybrać usługę z listy:. Instrukcja użytkownika: Jarc 55/92

56 Po wybraniu usługi, należy skorzystać z przycisku Dodaj: W ten sposób w Tablicy zawartości mapy pojawiła się nowa pozycja. Po zaznaczeniu wskazanego kwadracika na mapie pojawia się nowa warstwa. Instrukcja użytkownika: Jarc 56/92

57 1.4 Widok formatki danych Widok pojedynczego rekordu We wszystkich formatkach zastosowano identyczny układ wyglądu i rozmieszczenia klawiszy. Na formatkę składają się następujące elementy: A - Pasek tytułowy umożliwia przesuwanie formatki, zapis ustawień domyślnych i zwinięcie formatki do postaci paska. B - Menu zawiera funkcje dostępne dla danej formatki (otwiera inne formatki dla bieżącego okna). C - Pasek funkcji filtrowania, widoków zbiorczych i eksportu do pliku, zapis filtru, selekcja z poziomu formatki. D - Obszar danych. E - Pasek nawigacji pomiędzy rekordami. F - Klawisz zmiany rozmiaru formatki. Instrukcja użytkownika: Jarc 57/92

58 Poniżej opisane jest znaczenie działania klawiszy narzędzi: Przycisk: Funkcja: maksymalizacja formatki minimalizacja formatki do belki zamknięcie formatki Ikona ustawień sterujących wyświetlaniem formatki pasek nawigacji pomiędzy rekordami na formatce przejście do pierwszego rekordu przejście do poprzedniego rekordu przejście do następnego rekordu przejście do ostatniego rekordu numer aktywnego rekordu liczba rekordów (znalezionych, jeśli wykonano filtrację, lub całkowita liczba rekordów) odbudowanie zbioru wybranych danych o rekordach odświeżenie załadowanych do formatki rekordów Instrukcja użytkownika: Jarc 58/92

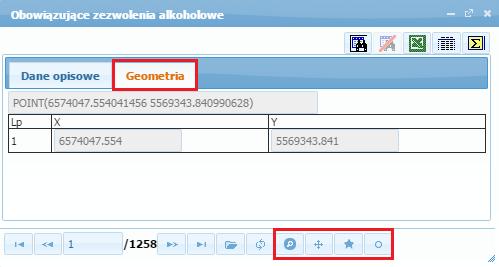

59 W przypadku, gdy formatka zawiera elementy posiadające geometrię, znajdują się na niej jeszcze dodatkowe klawisze związane z możliwością podglądu tejże geometrii: Klawisz: Funkcja: wycentrowanie i zaznaczenie aktualnego obiektu z formatki na mapie zaznaczenie aktualnego obiektu z formatki na mapie centrowanie i zaznaczenie aktualnego obiektu z formatki na mapie filtrowanie mapy Instrukcja użytkownika: Jarc 59/92

60 Filtrowanie mapy: Aby wyfiltrować obiekty na mapie należy skorzystać z przycisku. Przykład: Dla przykładu wyfiltrujemy na mapie budynki o powierzchni większej niż 600m 2. W tym celu należy otworzyć formatkę zawierającą Budynki, a następnie przejść do filtrowania za pomocą przycisku. Zostaje otwarte okno: Aby wyfiltrować budynki o powierzchni większej niż 600m 2 należy uzupełnić formularz następująco: Instrukcja użytkownika: Jarc 60/92

61 Wyfiltrowane zostają budynki o powierzchni większej niż 600m 2 : Aby zobaczyć wyfiltrowane budynki na mapie musimy skorzystać z przycisku. Widok wszystkich budynków: Widok mapy po filtracji: Ponowne naciśnięcie tego przycisku spowoduje wyłączenie filtra mapy. Instrukcja użytkownika: Jarc 61/92

62 1.4.2 Przyciski akcji W oknie pojedynczego rekordu, mogą się znaleźć różne przyciski akcji (w zależności od modułu występują inne przyciski akcji) służące do : - przycisk służący do filtrowania danych. Po kliknięciu, pole wokół okna zmienia kolor na zielony co sygnalizuje o możliwości wprowadzenia warunków do filtrowania. Wystarczy wpisać odpowiednie warunki i kliknąć ponownie ten przycisk aby dane zostały przefiltrowane. Aktywny filtr sygnalizowany jest przez czerwone pole wokół okna. - przycisk usunięcia filtrowania. Jest aktywny tylko w przypadku, gdy jest uruchomiony filtr na danych. - przycisk eksportowania danych. Po kliknięciu na niego jest możliwość zaznaczenia rodzaju danych które mają zostać wyeksportowane. Eksportowanie danych uwzględnia założony filtr na danych dlatego w przypadku zamiaru wyeksportowania wszystkich rekordów należy zwrócić uwagę, czy nie ma uruchomionego filtra który zawęzi wyniki. - przycisk widoku zbiorczego. Wyświetla wszystkie dane w formie tabeli. Tak jak w poprzednim przypadku uwzględnia aktywny filtr. - przycisk służący do wyświetlenia statystyki rekordów. Po kliknięciu na niego pojawia się okno, w którym widoczne są statystyki dla poszczególnych pól. - przycisk służący do wykonywania selekcji przestrzennych z formatki. Instrukcja użytkownika: Jarc 62/92

63 Filtracja i jej usuwanie Po wyświetleniu formatki z obiektami wybranego typu, w celu wyszukania obiektu o odpowiednich wartościach atrybutów, należy przejść do filtrowania obiektów na tej formatce. W tym celu konieczne jest naciśnięcie przycisku filtracji: Formatka zostaje przełączona w tryb filtracji. Można to rozpoznać po zielonym kolorze formatki: W celu wyszukania odpowiedniego obiektu należy wpisać w polach wybranych atrybutów wartości wzorcowe odpowiadające wyszukiwanym wartościom atrybutów poszukiwanych obiektów. Uzupełnienie przez nas danych powoduje podświetlenie ich na czerwono, aby użytkownik wiedział co wprowadza/edytuje. W pola tekstowe należy wpisywać szukane wartości. System podpowiada wartości pola na podstawie wpisanego fragmentu. Instrukcja użytkownika: Jarc 63/92

64 Wyboru podpowiedzi można dokonać myszką lub strzałkami. Uwaga włączenie filtracji i wyłączenie jej bez podania warunków spowoduje wybór wszystkich rekordów. Instrukcja użytkownika: Jarc 64/92

65 UWAGA!!! Zaznaczenie pola powoduje negację tzn. wyszuka wszystko oprócz wartości których szuka użytkownik! W zapytaniu użytkownik może korzystać ze znaków <, > i % (który zastępuje wszystkie znaki). W polu z datą użytkownik może także podać przedział czasowy. Wykonuje się to przy użyciu dwóch kropek, np Po ponownym kliknięciu w przycisk filtracji, otrzymujemy rekordy spełniające podane przez nas warunki. Po wykonaniu filtracji, aktywny staje się przycisk Kasuj filtrację -. Po kliknięciu w przycisk Kasuj filtrację - sprzed filtracji., na formatce pojawiają się wszystkie rekordy Instrukcja użytkownika: Jarc 65/92

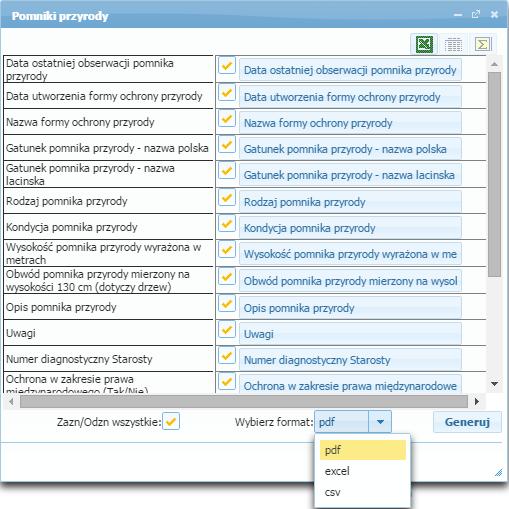

66 Generowanie wyników do pliku Arkusza kalkulacyjnego Excel / PDF / CSV Aby wyeksportować wyszukane dane w aplikacji do pliku, należy w oknie formatki wybrać ikonę. W formatce zostaną wyświetlone opcje dotyczące generowania pliku. W otwartym oknie jest możliwość zaznaczenia, które informacje mają być uwzględnione w wyeksportowanym pliku (domyślnie wybrane są wszystkie pola analizowanej formatki). Po wybraniu preferowanych danych, należy wybrać format generowanego pliku (PDF, plik csv lub arkusz kalkulacyjny excel), po czym wybrać przycisk spowoduje wygenerowanie pliku., który Instrukcja użytkownika: Jarc 66/92

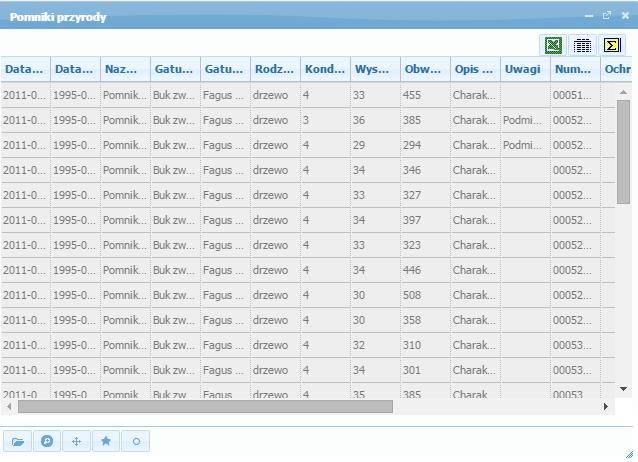

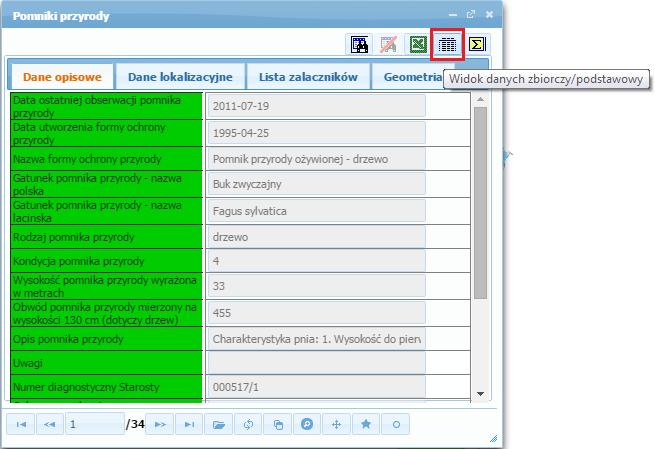

67 Widok zbiorczy Przy wyselekcjonowaniu pewnej ilości rekordów i wczytaniu ich do formatki danych możliwe jest za pomocą przycisku przejście do zbiorczego widoku formatki danych. Po naciśnięciu przycisku, formatka zostanie przełączona do widoku zbiorczego rekordów: Działanie poszczególnych ikon jest identyczne do działania na formatce widoku pojedynczego rekordu. Kolejne naciśnięcie ikony przejścia do widoku zbiorczego powoduje przejście do widoku pojedynczego rekordu. Instrukcja użytkownika: Jarc 67/92

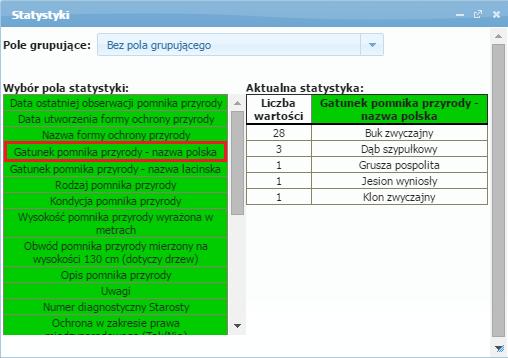

68 Statystyki danych W aplikacji mamy także możliwość obejrzenia statystyk danych z formatki. W tym celu znajdując się na formatce należy skorzystać z przycisku Statystyki danych -. Dla przykładu, znajdując się na formatce Pomniki przyrody klikamy w przycisk Statystyki danych. Zostaje otwarte okno: Instrukcja użytkownika: Jarc 68/92

69 Możemy wybrać Pole grupujące oraz Pole statystyki: Podstawową statystykę możemy sprawdzić za pomocą wyboru pola statystyki. Dla przykładu, możemy sprawdzić ile jest poszczególnych pomników przyrody sortując je po gatunku pomnika przyrody (nazwa polska). Instrukcja użytkownika: Jarc 69/92

70 Możemy także sprawdzić jakie gatunki drzew są w różnych dzielnicach. W tym celu korzystamy z pola grupującego. Wybieramy jako Pole grupujące Obręb ewidencyjny. Zostaje wyświetlona Statystyka danych według zadanych kryteriów: Instrukcja użytkownika: Jarc 70/92

71 Opcje selekcji przestrzennej Na formatce istnieje także przycisk służący do wykonywania selekcji z formatki - Przycisk ten jest widoczny po otwarciu formatki z Tablicy zawartości mapy. Nowa selekcja Dla przykładu, otwórzmy formatkę Pomniki przyrody. Po rozwinięciu ikonki selekcji przestrzennej widzimy, że domyślne ustawienie to Bieżące dane oraz Nowa selekcja. Po kliknięciu w ikonę bieżący rekord zostaje wyselekcjonowany na mapie. Instrukcja użytkownika: Jarc 71/92

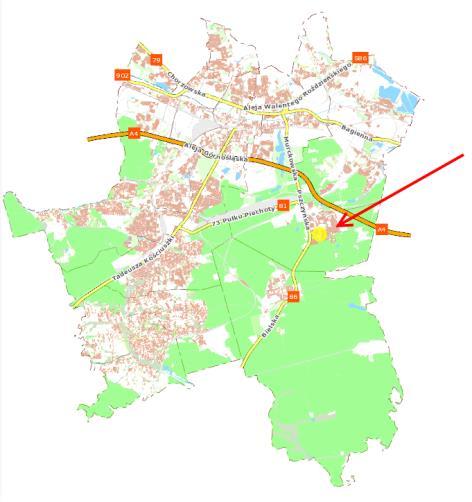

72 Jeżeli chcemy zaznaczyć na mapie wszystkie rekordy z formatki to musimy wybrać opcję wszystkie dane oraz ponownie kliknąć w ikonę Wszystkie dane z formatki zostają zaznaczone na mapie: Instrukcja użytkownika: Jarc 72/92

73 Dodanie do selekcji Zacznijmy od wyselekcjonowania pomników przyrody, których gatunek to Buk zwyczajny: Następnie wyfiltrujmy te pomniki, których gatunek to Grusza pospolita. Jako operację selekcji przestrzennej wybierzmy Wszystkie dane oraz zaznaczmy opcję Dodanie do selekcji. Na mapie mamy teraz wszystkie pomniki które są Bukiem zwyczajnym lub Gruszą pospolitą. Instrukcja użytkownika: Jarc 73/92

74 Odjęcie od selekcji Aby przedstawić działanie odjęcia od selekcji, wyselekcjonujmy najpierw wszystkie pomniki przyrody: Odejmiemy teraz od selekcji te pomniki które są Bukami zwyczajnymi. W tym celu dokonujemy filtracji Buków zwyczajnych. Następnie zaznaczamy opcję Odjęcie od selekcji. Na mapie pozostały tylko te pomniki które nie są Bukami zwyczajnymi. Instrukcja użytkownika: Jarc 74/92

75 Część wspólna selekcji Aby przestawić działanie części wspólnej selekcji, wyselekcjonujmy gatunku Buk zwyczajny: Pomniki przyrody z Następnie wyselekcjonujmy te pomniki przyrody, których wysokość przekracza 30 m. Instrukcja użytkownika: Jarc 75/92

76 Ustawiamy Operacje selekcji na opcję część wspólna selekcja: Naciskając na przycisk 30m. na mapie pojawiają się buki zwyczajne, które są wyższe niż Instrukcja użytkownika: Jarc 76/92

77 Filtrowanie obiektów według nadrzędnego formularza W przyciskach akcji znajduje się jeszcze jeden przycisk służący do filtrowania obiektów według nadrzędnego formularza. Pojawia się on, gdy otworzymy formatkę za pomocą przycisku Przejdź do. Aby wyfiltrować obiekty według nadrzędnego formularza należy skorzystać z przycisku. Dla przykładu, wyfiltrujmy zabytki, których obecnym sposobem użytkowania jest użytkowanie Mieszkalne. Następnie aby zobaczyć te Zabytki korzystamy z przycisku Przejdź do i wybieramy Fotografie: Instrukcja użytkownika: Jarc 77/92

78 Zostaje otwarta formatka z jedną fotografią: Aby zobaczyć wszystkie fotografie na jednej formatce należy skorzystać z przycisku. Zostały odnalezione wszystkie Zabytki posiadające fotografie. Możemy teraz je przeglądać korzystając z jednej formatki. Instrukcja użytkownika: Jarc 78/92

79 1.5 Edycja obiektów na formatce danych Użytkownik może edytować jedynie formatkę Uwagi do mapy: Z list z ograniczoną ilością wartości należy wybrać jedną wartość: Pozostałe pola należy uzupełnić ręcznie. Po przejściu na zakładkę Geometria, użytkownik może wprowadzić geometrię uwagi. W celu dodania geometrii należy posługiwać się narzędziami jej dedykowanymi. Instrukcja użytkownika: Jarc 79/92

80 - służy do modyfikacji wcześniej dodanej geometrii - służy do transformacji obiektu na mapie - służy do rysowania nowej geometrii -służy do wycięcia fragmentu geometrii - służy do podziału geometrii - służy do scalania obiektów - służy do usuwania bieżącej geometrii (usuwa zaznaczony obszar na mapie oraz współrzędne z zakładki geometria, tylko dla bieżącego zadania) - służy do pobierania geometrii z innego obiektu - wstawia nowy rekord (po otwarciu zakładki geometria w celu dodawania nowej geometrii) - zapisuje rekord Instrukcja użytkownika: Jarc 80/92

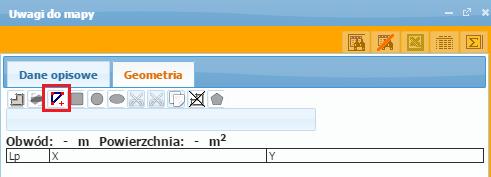

81 Dodanie Geometrii Kolejne kroki, jakie należy wykonać w celu dodania nowej uwagi do mapy to: W zakładce geometria, należy uruchomić dodawanie nowej geometrii. 1) Rysowanie nowego wielokąta W celu narysowania nowego wielokąta należy kliknąć na wskazany przycisk, uruchamia się funkcję rysowania geometrii na mapie. Należy wyrysować na mapie geometrię klikając w miejscach, gdzie znajdują się poszczególne punkty geometrii obiektu: Ikoną zapisu należy zapisać geometrię. 2) Rysowanie innych kształtów Istnieje także możliwość rysowania innych kształtów. Służą do tego celu ikony: Instrukcja użytkownika: Jarc 81/92

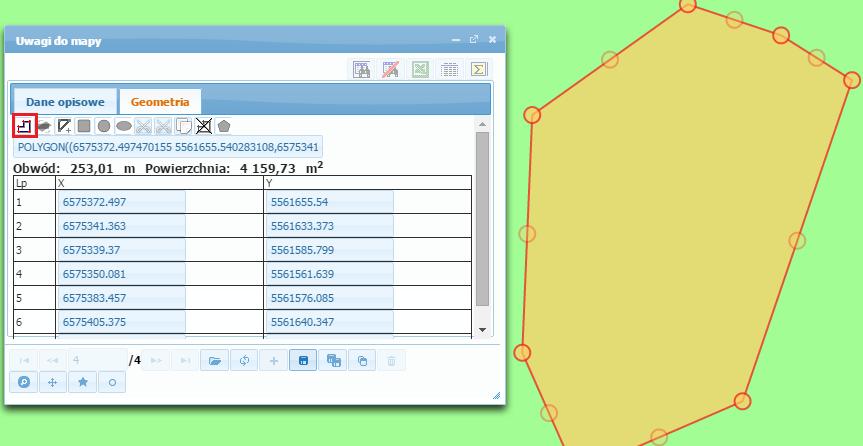

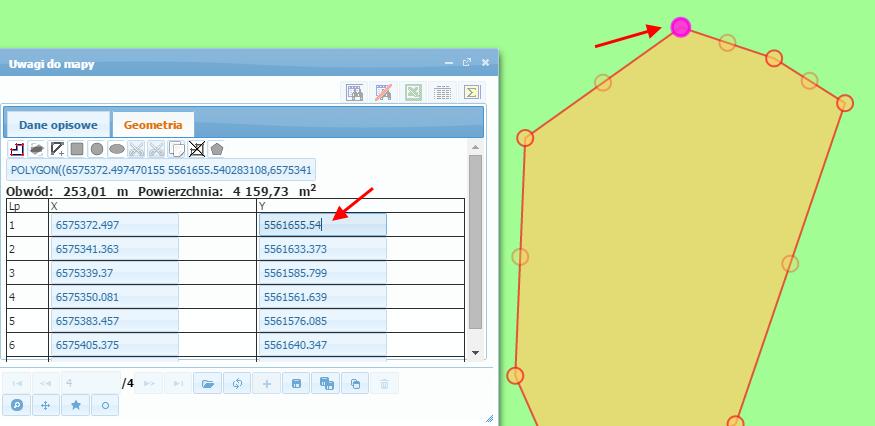

82 Modyfikacja Geometrii 1) Modyfikacja W celu modyfikacji geometrii po przejściu do zakładki geometrii uwagi do mapy i naciśnięciu ikony edycji geometrii. Następnie należy zaznaczyć punkt geometrii w tabeli współrzędnych. Punkt modyfikacji podświetli się na fioletowo (na mapie): Można przestawiać dany punkt w dowolne miejsce na mapie, przeciągając go trzymając lewy przycisk myszy. Po wykonaniu zmiany należy zatwierdzić ją ikoną zapisu. Instrukcja użytkownika: Jarc 82/92

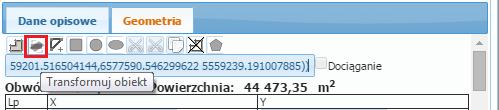

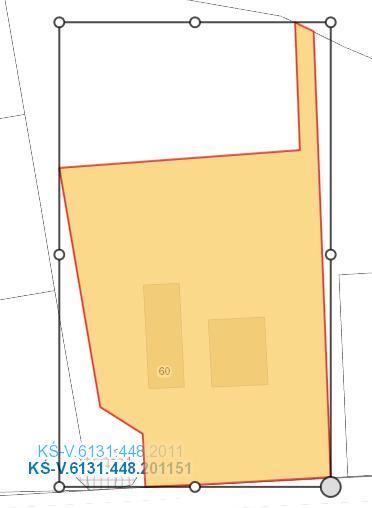

83 2) Transformacja Istnieje także funkcja transformacji obiektu na mapie. Po kliknięciu w nią mamy możliwość transformacji: W celu transformacji należy skorzystać z jednego z przycisków: - obrót obiektu, - zmiana szerokości i kierunku, - zmiana wysokości i kierunku, - zmiana szerokości, wysokości i kierunku. Instrukcja użytkownika: Jarc 83/92

84 Przykłady użycia przycisków: Użycie przycisku 1) Użycie przycisku 2) Instrukcja użytkownika: Jarc 84/92

85 3) Podział geometrii Istnieje także funkcja podziału geometrii. W tym celu należy nacisnąć na przycisk Podziel. W ten sposób pojawiło się żółte kółeczko. Dzięki niemu możemy podzielić geometrię. Podział kończymy dwuklikiem. Nowa geometria pojawiła się na formatce. Można teraz zapisać rekord. Po zapisie, geometria zostaje podzielona, a druga część geometrii zostaje zapisana jako nowy rekord. Instrukcja użytkownika: Jarc 85/92

86 4) Rysowanie dziury Istnieje także funkcja rysowania dziury w geometrii będącej wielokątem. W tym celu należy nacisnąć na przycisk Rysuj dziurę. W ten sposób została podświetlona geometria na mapie oraz pojawiło się żółte kółeczko. Dzięki niemu możemy narysować dziurę. Rysowanie kończymy dwuklikiem. Można teraz zapisać rekord. Dane opisowe nie uległy zmianie geometria została zmieniona. Instrukcja użytkownika: Jarc 86/92

87 1) Scalanie obiektów Istnieje także funkcja scalania obiektów. W tym celu należy wyfiltrować obiekty które chcemy scalić, a następnie nacisnąć na przycisk Scal obiekty. Możemy scalić podzielony wcześniej obiekt. Należy je najpierw wyfiltrować, a następnie skorzystać z przycisku Scal obiekty: Po naciśnięciu na przycisk scal obiekty pojawia się komunikat. Naciskamy przycisk OK. Możemy zapisać geometrię przyciskiem. Geometria została scalona. Instrukcja użytkownika: Jarc 87/92

88 2) Pobieranie geometrii z innego obiektu Istnieje także możliwość pobierania geometrii z innego obiektu, w tym celu należy kliknąć w zaznaczoną ikonę. Po naciśnięciu na ten przycisk zmienia on kolor na żółty oraz w oknie mapy pojawia się niebieskie kółeczko. Niebieskim kółeczkiem należy kliknąć wybrane miejsce na mapie. Pojawi się lista warstw które znajdują się w tym punkcie. Należy rozwinąć wybraną warstwę (np. działki). Instrukcja użytkownika: Jarc 88/92

89 Jeżeli chcemy tylko zobaczyć geometrię musimy kliknąć w ikonę Pok. Jeżeli chcemy ją pobrać należy kliknąć w ikonę Pob. W ten sposób Geometria tej działki została wczytana do formatki. Instrukcja użytkownika: Jarc 89/92

90 1.6 Komunikaty Błędów Jeśli podczas pracy z aplikacją użytkownik przeprowadzi operacje, która spowoduje problem z działaniem systemu, zostanie wyświetlone okno informujące o błędzie. W oknie komunikatu, zostanie podana przyczyna wystąpienia problemu, po wybraniu przycisku błędu. zostaną wyświetlone bardziej szczegółowe informacje na temat 1.7 Uwagi do mapy Użytkownik ma możliwość zgłaszania błędów danych poprzez przeglądarkę map. Zgłoszenie błędnych danych polega na wskazaniu zasięgu i uzupełnieniu opisu Zgłoszenie błędów może być realizowane przez dowolnego użytkownika. Użytkownik z paska Menu klika Uwagi do mapy: Zostanie otwarta formatka na której Użytkownik ma możliwość dodania nowego zgłoszenia uwag do mapy: Instrukcja użytkownika: Jarc 90/92
