1 Agencja Restrukturyzacji i Modernizacji Rolnictwa Zasady wypełniania i składania wniosków o przyznanie płatności na 2011 rok za pomocą formularza umieszczonego na stronie internetowej ARiMR w zakresie ZAŁĄCZNIKÓW GRAFICZNYCH

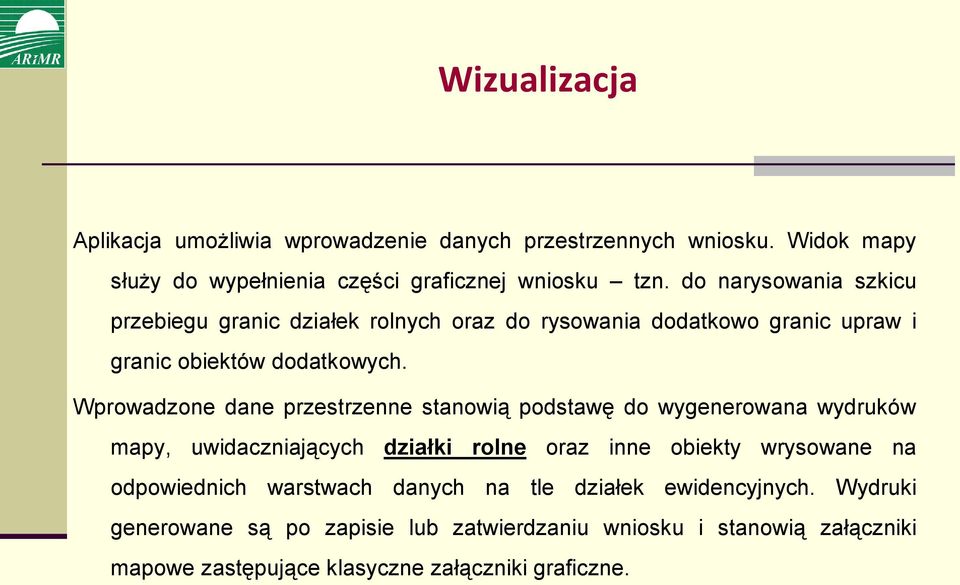

2 Wizualizacja Aplikacja umożliwia wprowadzenie danych przestrzennych wniosku. Widok mapy służy do wypełnienia części graficznej wniosku tzn. do narysowania szkicu przebiegu granic działek rolnych oraz do rysowania dodatkowo granic upraw i granic obiektów dodatkowych. Wprowadzone dane przestrzenne stanowią podstawę do wygenerowana wydruków mapy, uwidaczniających działki rolne oraz inne obiekty wrysowane na odpowiednich warstwach danych na tle działek ewidencyjnych. Wydruki generowane są po zapisie lub zatwierdzaniu wniosku i stanowią załączniki mapowe zastępujące klasyczne załączniki graficzne.

3 Wizualizacja W przypadku, gdy rolnik w poprzednim roku składał wniosek o przyznanie płatności, wniosek na dany rok będzie spersonalizowany tak, jak wnioski w wersji papierowej. Po zalogowaniu do systemu i utworzeniu nowego wniosku od razu można przejśd do okna wizualizacji. W tym celu należy wcisnąd przycisk MAPY

4 Wizualizacja Wizualizacja otwiera się na pierwszej działce ewidencyjnej. Działki ewidencyjne ułożone są według nr identyfikatora. Wraz z oknem wizualizacji udostępniona jest pomoc kontekstowa, w której znajdują się opisy poszczególnych czynności. Pomoc można wywoład z poziomu każdej zakładki ikoną

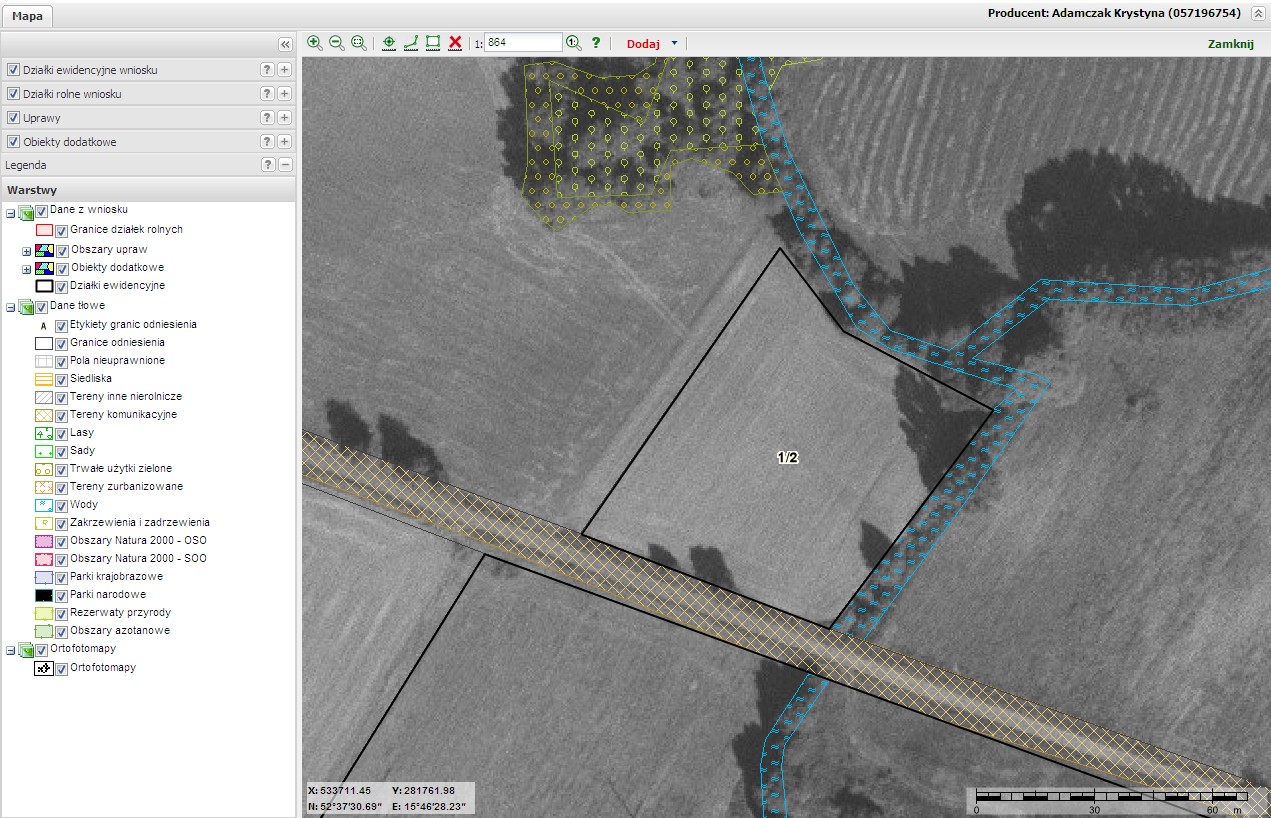

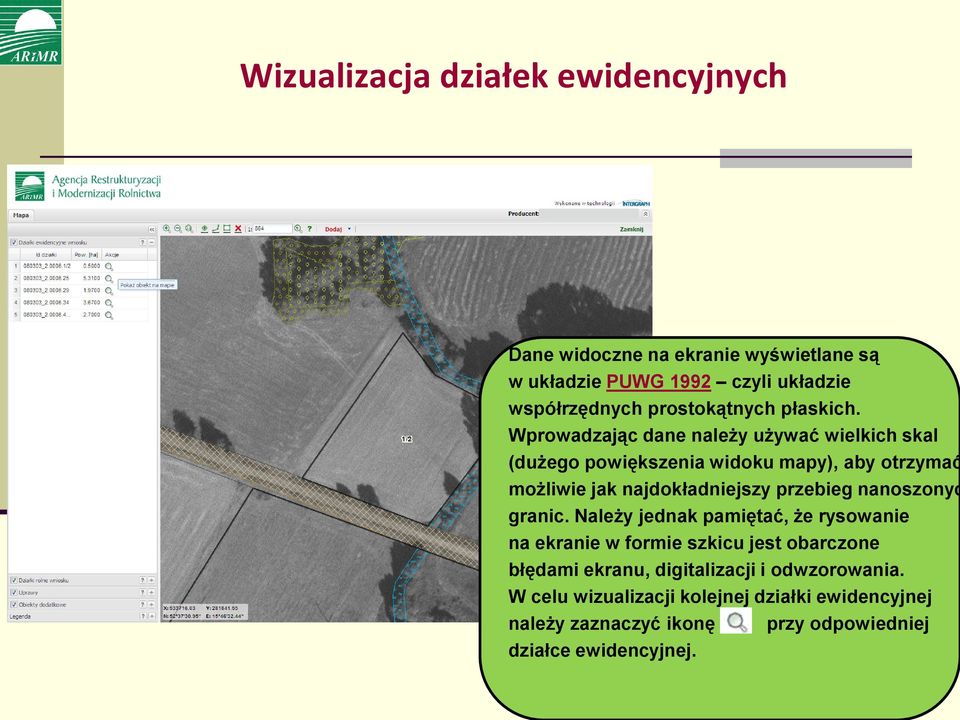

5 Wizualizacja działek ewidencyjnych Dane widoczne na ekranie wyświetlane są w układzie PUWG 1992 czyli układzie współrzędnych prostokątnych płaskich. Wprowadzając dane należy używać wielkich skal (dużego powiększenia widoku mapy), aby otrzymać możliwie jak najdokładniejszy przebieg nanoszonyc granic. Należy jednak pamiętać, że rysowanie na ekranie w formie szkicu jest obarczone błędami ekranu, digitalizacji i odwzorowania. W celu wizualizacji kolejnej działki ewidencyjnej należy zaznaczyć ikonę przy odpowiedniej działce ewidencyjnej.

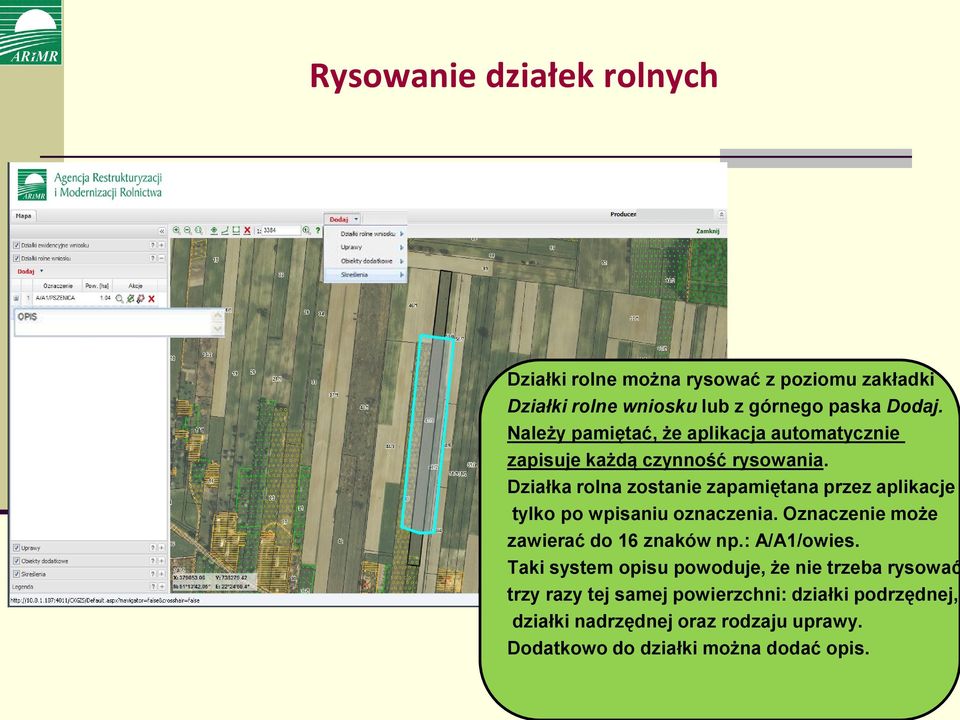

6 Rysowanie działek rolnych Działki rolne można rysować z poziomu zakładki Działki rolne wniosku lub z górnego paska Dodaj. Należy pamiętać, że aplikacja automatycznie zapisuje każdą czynność rysowania. Działka rolna zostanie zapamiętana przez aplikacje tylko po wpisaniu oznaczenia. Oznaczenie może zawierać do 16 znaków np.: A/A1/owies. Taki system opisu powoduje, że nie trzeba rysować trzy razy tej samej powierzchni: działki podrzędnej, działki nadrzędnej oraz rodzaju uprawy. Dodatkowo do działki można dodać opis.

7 Rysowanie działek rolnych Przy rysowaniu działek rolnych pojawiają się akcje czyli czynności, które można wykonać: Dodanie granicy działki rolnej Wycięcie obszaru wycięcie obszaru wewnątrz narysowanej granicy, Usuniecie wyciętego obszaru Edycja granicy działki rolnej Pokaż obiekt na mapie Usuwanie działki rolnej. Po wrysowaniu działki rolnej pojawia się jej powierzchnia, Rysowany obszar należy doprowadzić do spójności z deklaracją w części VIII wniosku

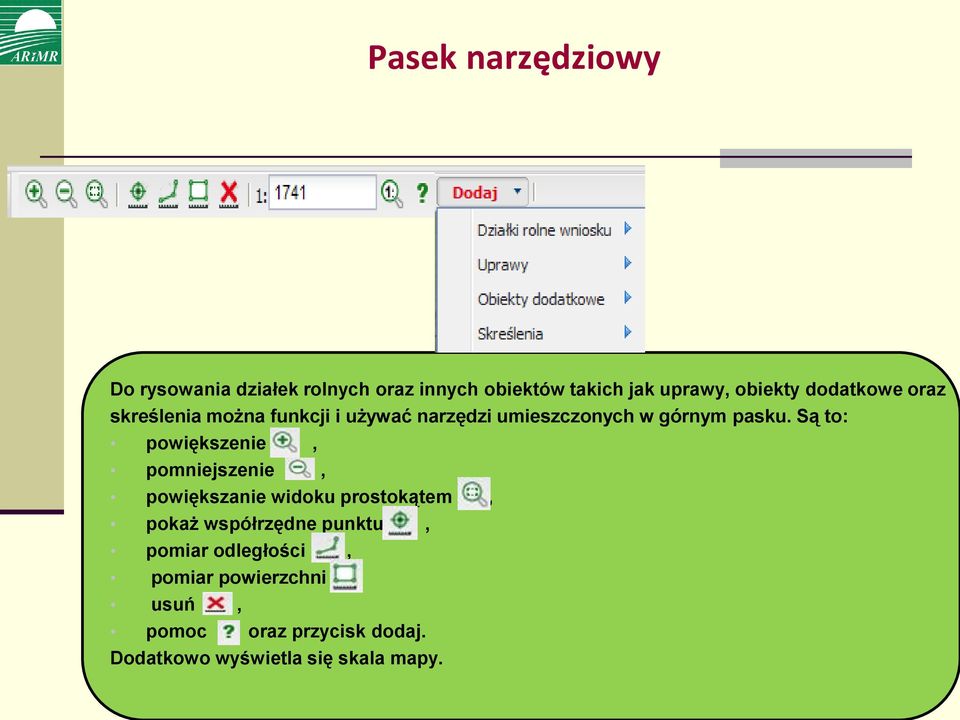

8 Pasek narzędziowy Do rysowania działek rolnych oraz innych obiektów takich jak uprawy, obiekty dodatkowe oraz skreślenia można funkcji i używać narzędzi umieszczonych w górnym pasku. Są to: powiększenie,, pomniejszenie, powiększanie widoku prostokątem, pokaż współrzędne punktu, pomiar odległości, pomiar powierzchni usuń, pomoc oraz przycisk dodaj. Dodatkowo wyświetla się skala mapy.

9 Zakładka uprawy Jest to zakładka służąca do przeglądania i edycji upraw deklarowanych na wniosku. Rysowanie jest oparte na tych samych zasadach jak rysowanie działek rolnych. Szczegółowy opis zawarty jest w Instrukcja wizualizacji dla użytkowników aplikacji wypełniania wniosków przez Internet (WPI).

10 Zakładka uprawy Zakładka OBIEKTY DODATKOWE służy do wpisania listy obiektów dodatkowych oraz do wrysowania ich granic lub lokalizacji na mapie. Rolnik zobowiązany jest do zachowania w obrębie działki rolnej elementów krajobrazu takich jak: pomniki przyrody, oczka wodne do 100 m2 oraz rów do 2m Rolnik musi zaznaczyć te obiekty na materiale graficznym.

11 Zakładka skreślenia Zakładka SKREŚLENIA służy do wrysowania obiektów, które są widoczne na ortofotomapie, jednak nie istnieją w terenie np.: w przypadku wybudowania domu cześć powierzchni użytkowanej rolniczo została wyłączona z dopłat. Do tego celu użyjemy skreślenia powierzchniowego.

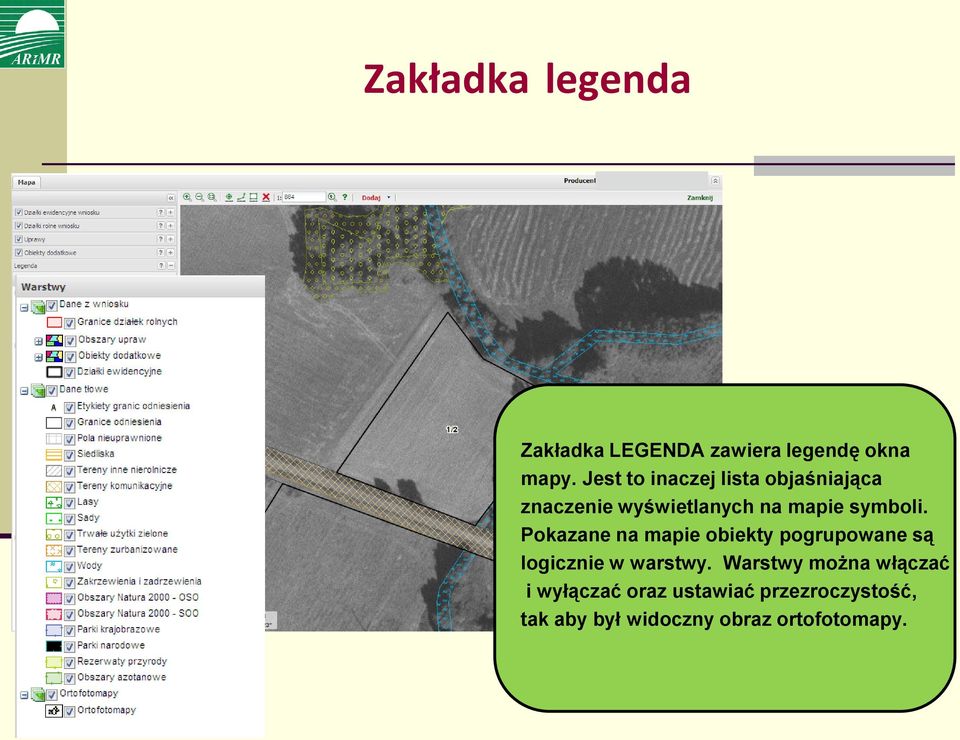

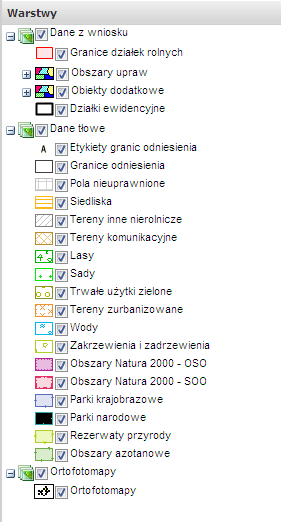

12 Zakładka legenda Zakładka LEGENDA zawiera legendę okna mapy. Jest to inaczej lista objaśniająca znaczenie wyświetlanych na mapie symboli. Pokazane na mapie obiekty pogrupowane są logicznie w warstwy. Warstwy można włączać i wyłączać oraz ustawiać przezroczystość, tak aby był widoczny obraz ortofotomapy.

13 Wizualizacja Taki komunikat oznacza, że został podany błędny identyfikator działki ewidencyjnej lub została wpisana nowa działka ewidencyjna, która nie istnieje w bazie LPIS. Działka ewidencyjna nie zostanie pokazana na mapie oraz nie będzie możliwości wrysowania działki rolnej.

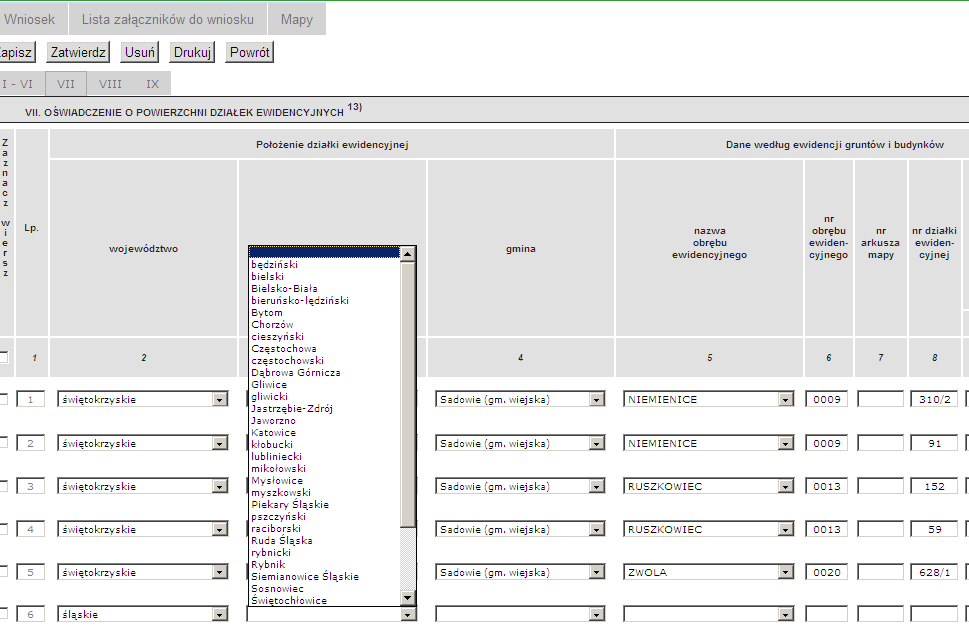

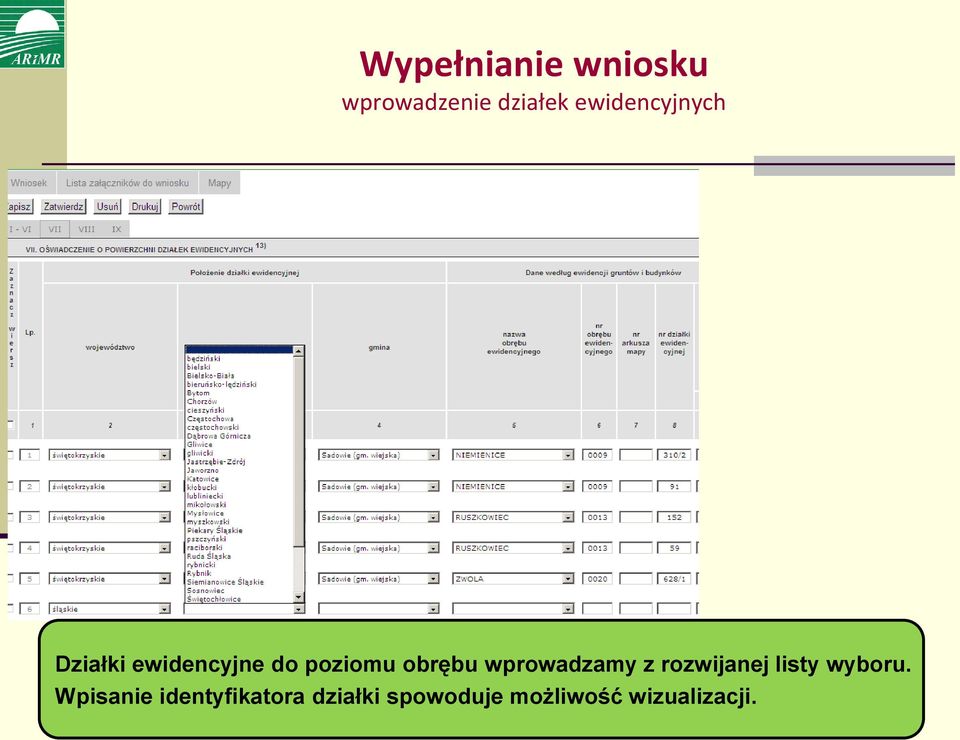

14 Wypełnianie wniosku wprowadzenie działek ewidencyjnych Działki ewidencyjne do poziomu obrębu wprowadzamy z rozwijanej listy wyboru. Wpisanie identyfikatora działki spowoduje możliwość wizualizacji.

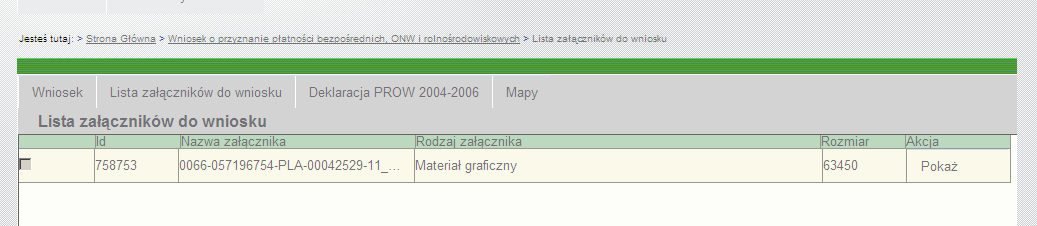

15 Dodanie załączników do wniosku Po ZAWIERDZENIU wniosku w zakładce Lista załączników do wniosku zostanie dołączony materiał graficzny. Wszystkie załączniki zostały umieszczone w pliku.zip

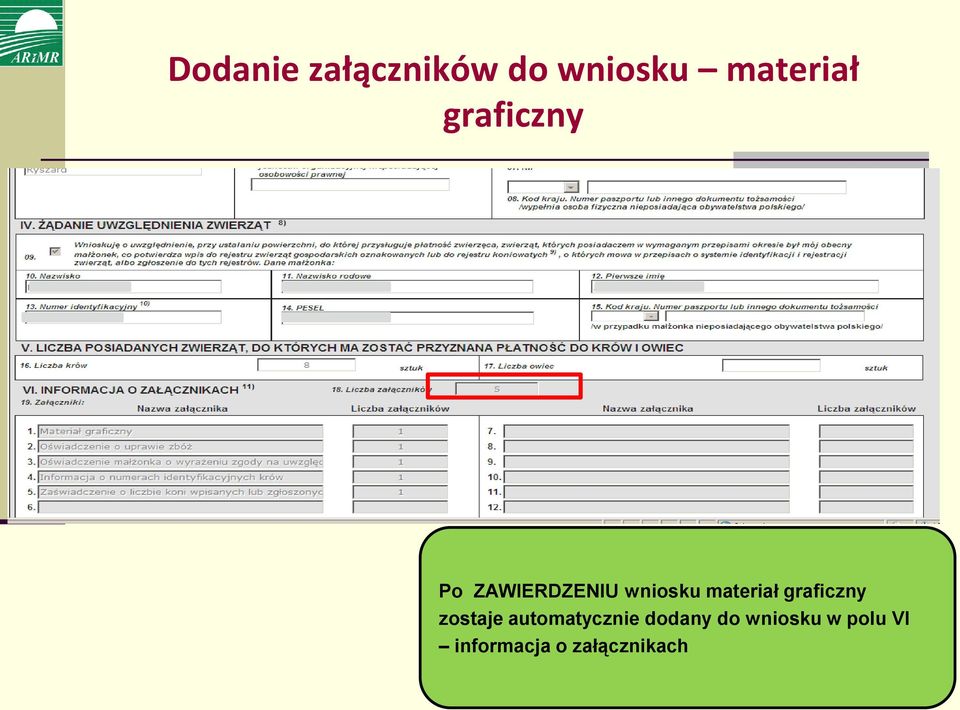

16 Dodanie załączników do wniosku materiał graficzny Po ZAWIERDZENIU wniosku materiał graficzny zostaje automatycznie dodany do wniosku w polu VI informacja o załącznikach

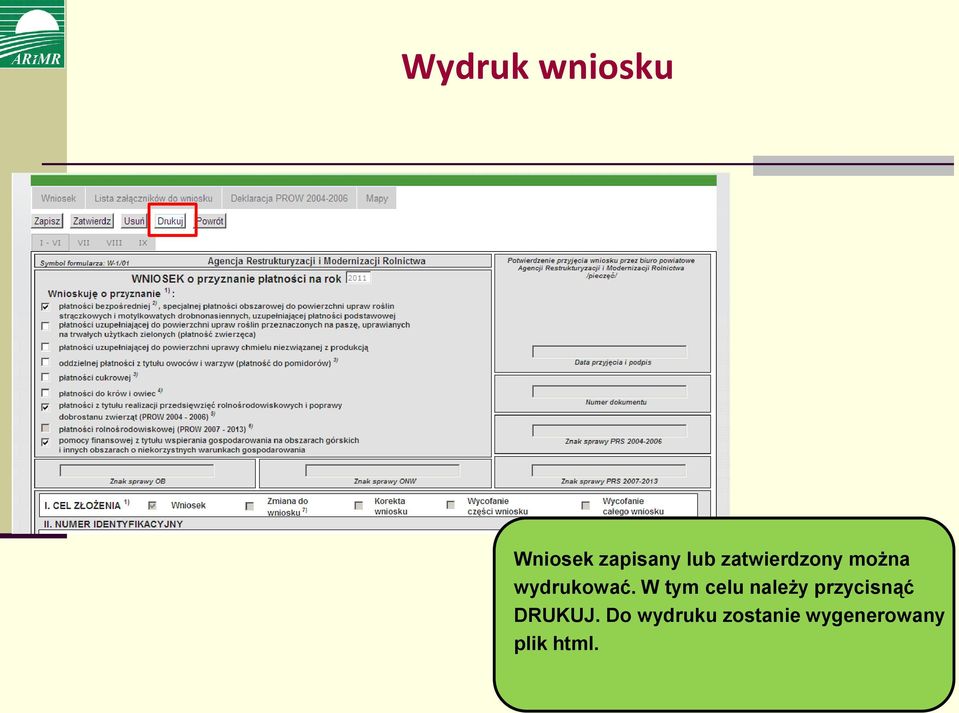

17 Wydruk wniosku Wniosek zapisany lub zatwierdzony można wydrukować. W tym celu należy przycisnąć DRUKUJ. Do wydruku zostanie wygenerowany plik html.

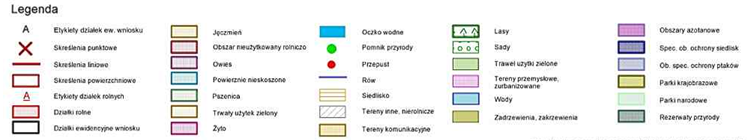

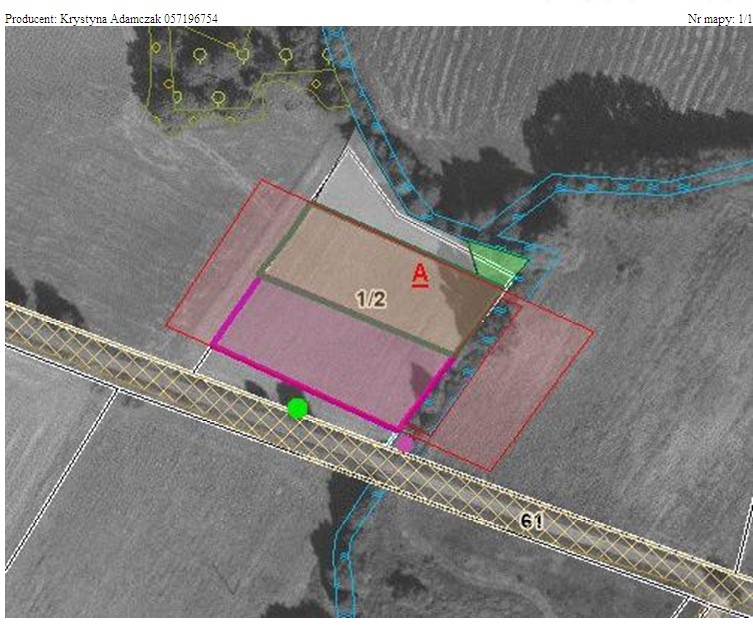

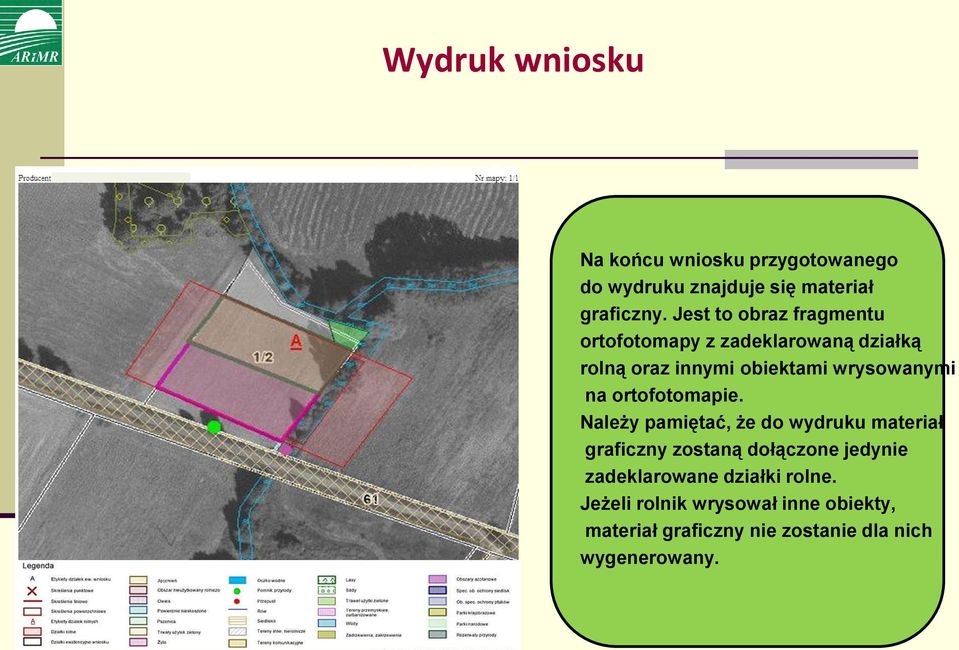

18 Wydruk wniosku Na końcu wniosku przygotowanego do wydruku znajduje się materiał graficzny. Jest to obraz fragmentu ortofotomapy z zadeklarowaną działką rolną oraz innymi obiektami wrysowanymi na ortofotomapie. Należy pamiętać, że do wydruku materiał graficzny zostaną dołączone jedynie zadeklarowane działki rolne. Jeżeli rolnik wrysował inne obiekty, materiał graficzny nie zostanie dla nich wygenerowany.

19 Wydruk wniosku W celu widoczności materiału graficznego w podglądzie i wydruku wniosku należy ustawić opcje wydruku: Plik-> Ustawienie strony -> Drukuj kolory i obrazy tła.
