1 Miejski System Zarządzania - Katowicka Infrastruktura Informacji Przestrzennej Budownictwo - Lokalizacja Instrukcja użytkownika

2 Historia zmian Wersja Data Kto Opis zmian Sygnity S.A. Utworzenie dokumentu Sygnity S.A. Aktualizacja dokumentu Sygnity S.A. Aktualizacja dokumentu Instrukcja użytkownika: Budownictwo-Lokalizacja 2/32

3 Spis treści 1 Wstęp Menu główne Sprawy Warunki zabudowy Lokalizacja inwestycji celu publicznego Znajdź Działki - Sprawy Adresy - Sprawy Ogólne funkcjonalności Wyszukiwanie Widok zbiorczy Eksport danych do pliku Uwagi do mapy Tablica zawartości mapy Instrukcja użytkownika: Budownictwo-Lokalizacja 3/32

4 1 Wstęp Moduł Budownictwo - Lokalizacja przeznaczony jest do przeglądania wniosków i wydanych decyzji o warunkach zabudowy oraz o lokalizacji celu publicznego, a także do generowania i wydruku informacji. Uwaga: Przed rozpoczęciem pracy z modułem Budownictwo-Lokalizacja należy zapoznać się z obsługą narzędzi systemu JARC, która dostępna jest w menu pod przyciskiem Otwórz pomoc. Instrukcja użytkownika: Budownictwo-Lokalizacja 4/32

5 2 Menu główne W pasku menu widnieją następujące pozycje: Po kliknięciu lewym przyciskiem myszy na wybraną pozycję, pojawia się odpowiednia dla danej pozycji lista. Dla Sprawy są zdefiniowane: Dla Znajdź są to: Dla Uwagi do mapy są to: Ponadto w menu znajdują się przyciski: - otwiera instrukcję obsługi narzędzi przeglądarki mapowej, - otwiera instrukcję obsługi modułu. Instrukcja użytkownika: Budownictwo-Lokalizacja 5/32

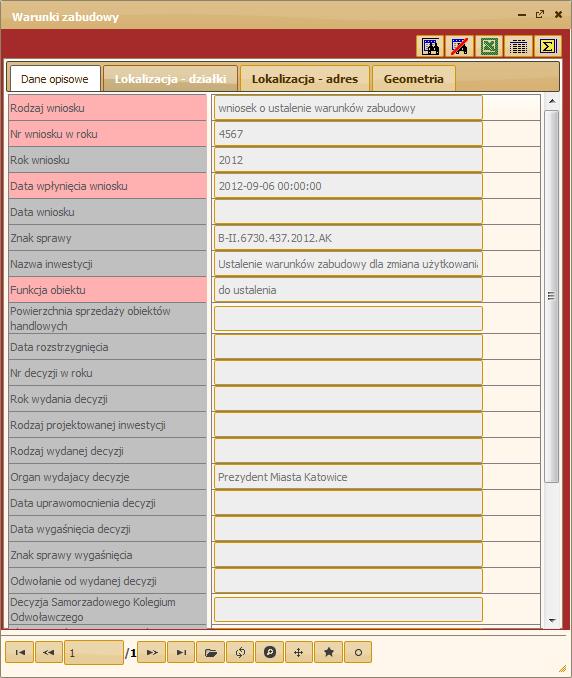

6 3 Sprawy Użytkownik posiada możliwość przeglądania danych atrybutowych oraz graficznych, wyszukiwania obiektów według zadanych kryteriów, eksportu danych do pliku (excel, pdf, csv), wyświetlania widoku zbiorczego danych, przeglądania statystyk danych, zapisania i wybrania filtra oraz selekcji przestrzennej z poziomu formatki. Uwaga: Należy zapoznać się z instrukcją obsługi narzędzi systemu JARC, która dostępna jest w menu pod przyciskiem Otwórz pomoc. 3.1 Warunki zabudowy W celu przeglądania danych opisowych i graficznych warunków zabudowy należy wybrać z menu Sprawy Warunki zabudowy. Otworzy się formatka Warunki zabudowy, która zawiera listę wniosków/decyzji zarejestrowanych w aplikacji. Instrukcja użytkownika: Budownictwo-Lokalizacja 6/32

7 Do przeglądania poszczególnych rekordów w widoku podstawowym służą przyciski: Instrukcja użytkownika: Budownictwo-Lokalizacja 7/32

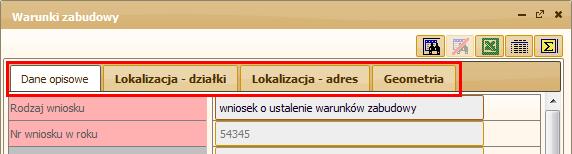

8 W widoku podstawowym, oprócz danych opisowych można zobaczyć inne dane dotyczące wniosku, a są to: Lokalizacja działki, Lokalizacja adres oraz Geometria. Na zakładce Lokalizacja działki Użytkownik może przeglądać dane działek powiązanych z wybranym wnioskiem/decyzją. Do jednego wniosku/decyzji może być przypisanych wiele działek. Na zakładce Lokalizacja adres Użytkownik może przeglądać adresy powiązane z wybranym wnioskiem/decyzją. Do jednego wniosku/decyzji może być przypisanych wiele adresów. Instrukcja użytkownika: Budownictwo-Lokalizacja 8/32

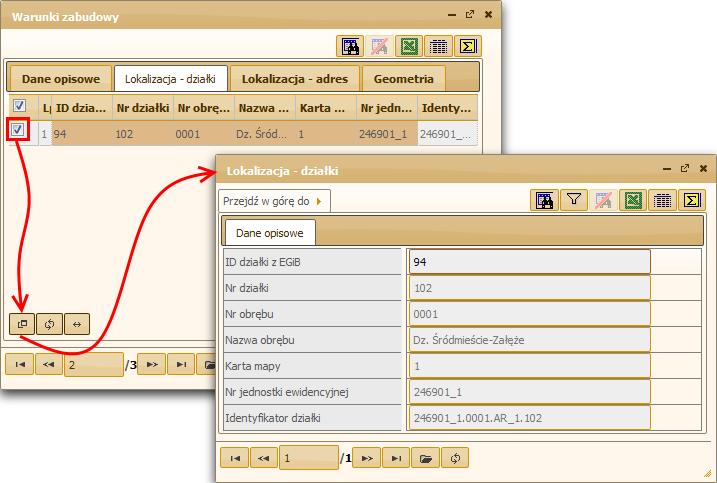

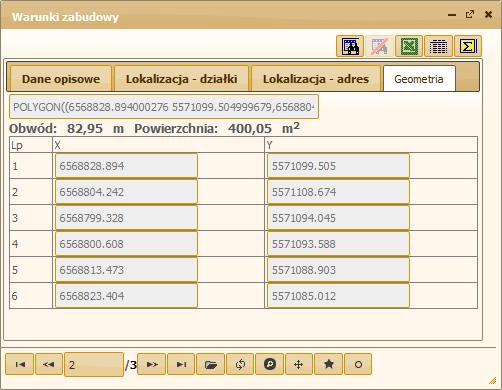

9 Na zakładce Geometria Użytkownik może przeglądać geometrię (położenie na mapie) powiązaną z wybranym wnioskiem/decyzją, a także odczytać jej obwód i powierzchnię. Przechodząc do zakładek, Użytkownik za pomocą pola może zaznaczyć np. wybraną działkę i wyświetlić jej dane w osobnej formatce klikając przycisk. Instrukcja użytkownika: Budownictwo-Lokalizacja 9/32

10 Użytkownik może także wyświetlić na mapie obszar, którego dotyczy wybrany wniosek/decyzja. Należy użyć do tego przycisku przybliżania obiektu, centrowania widoku na obiekcie lub podświetlenia obiektu na mapie. Instrukcja użytkownika: Budownictwo-Lokalizacja 10/32

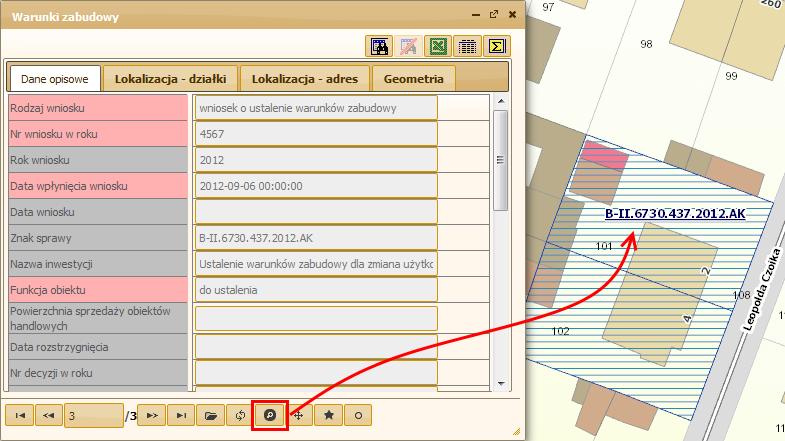

11 Użycie przycisku spowoduje podświetlenie obiektu na mapie. Użycie przycisku spowoduje przybliżenie widoku obiektu na mapie. Instrukcja użytkownika: Budownictwo-Lokalizacja 11/32

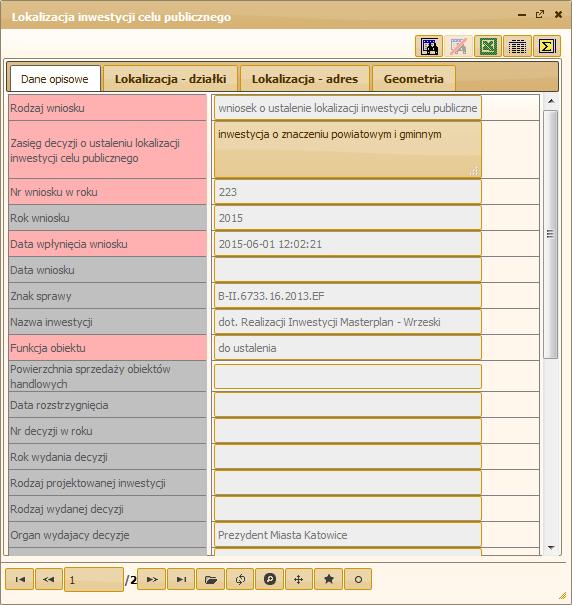

12 3.2 Lokalizacja inwestycji celu publicznego W celu przeglądania danych opisowych i graficznych lokalizacji inwestycji, należy wybrać z menu Sprawy Lokalizacja inwestycji celu publicznego. Otworzy się formatka Lokalizacja inwestycji celu publicznego, która zawiera listę wniosków/decyzji dotyczących inwestycji dla celów publicznych. Instrukcja użytkownika: Budownictwo-Lokalizacja 12/32

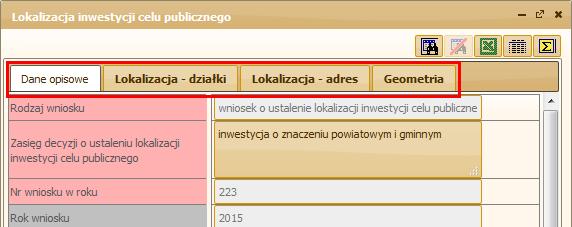

13 Do przeglądania poszczególnych rekordów w widoku podstawowym służą przyciski: W widoku podstawowym, oprócz danych opisowych można zobaczyć inne dane dotyczące wniosku, a są to: Lokalizacja działki, Lokalizacja adres oraz Geometria. Na zakładce Lokalizacja działki Użytkownik może przeglądać dane działek powiązanych z wybranym wnioskiem/decyzją. Do jednego wniosku/decyzji może być przypisanych wiele działek. Instrukcja użytkownika: Budownictwo-Lokalizacja 13/32

14 Na zakładce Lokalizacja adres Użytkownik może przeglądać adresy powiązane z wybranym wnioskiem/decyzją. Do jednego wniosku/decyzji może być przypisanych wiele adresów. Przechodząc do zakładek Użytkownik za pomocą pola może zaznaczyć np. wybraną działkę i wyświetlić jej dane w osobnej formatce klikając przycisk. Instrukcja użytkownika: Budownictwo-Lokalizacja 14/32

15 Na zakładce Geometria Użytkownik może przeglądać geometrię (położenie na mapie) powiązaną z wybranym wnioskiem/decyzją, a także odczytać jej obwód i powierzchnię. Użytkownik może także wyświetlić na mapie obszar, którego dotyczy wybrany wniosek/decyzja. Należy użyć do tego przycisku przybliżania obiektu, centrowania widoku na obiekcie lub podświetlenia obiektu na mapie. Instrukcja użytkownika: Budownictwo-Lokalizacja 15/32

16 Użycie przycisku spowoduje przybliżenie widoku obiektu na mapie. Instrukcja użytkownika: Budownictwo-Lokalizacja 16/32

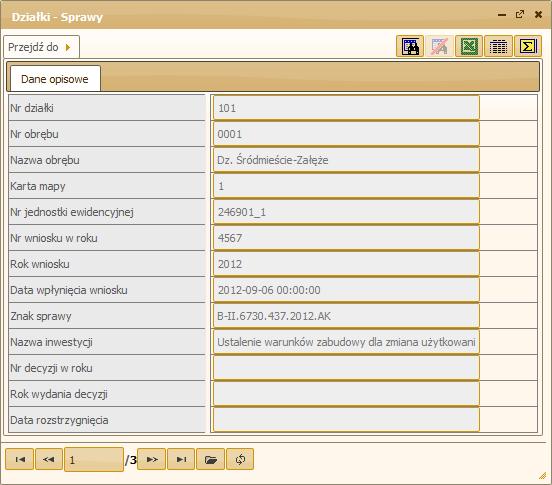

17 4 Znajdź Użytkownik ma tutaj możliwość przeglądania danych o działkach, bądź adresach połączonych z konkretnym wnioskiem/decyzją. Wyświetlane są tylko działki i adresy powiązane z jakimś wnioskiem/decyzją. 4.1 Działki - Sprawy W celu przeglądania danych opisowych działek powiązanych z wnioskami/decyzjami należy wybrać z menu Znajdź Działki Sprawy. Otworzy się formatka Działki Sprawy - jest to lista działek połączonych z konkretnym wnioskiem/decyzją. Instrukcja użytkownika: Budownictwo-Lokalizacja 17/32

18 Pole Znak sprawy zapisane jest w formacie B-II.JRWA.nr wniosku.rok wniosku.inicjały osoby prowadzącej sprawę, gdzie JRWA oznaczają: decyzje o ustaleniu warunków zabudowy, decyzje o ustaleniu lokalizacji celu publicznego. Do przeglądania poszczególnych rekordów w widoku podstawowym służą przyciski: Od danej działki możemy przejść bezpośrednio do wniosków/decyzji z nią powiązanych są to zarówno wnioski/decyzje o warunkach zabudowy, jak i wnioski/decyzje o lokalizacji inwestycji celu publicznego. W tym celu należy wybrać przycisk Przejdź do i wybrać odpowiednią pozycję ( Informacje o sprawie (WZ) - warunki zabudowy, Informacje o sprawie (CP) - inwestycje celu publicznego). Instrukcja użytkownika: Budownictwo-Lokalizacja 18/32

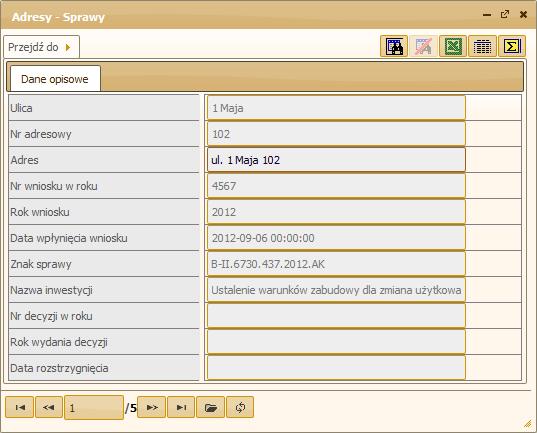

19 4.2 Adresy - Sprawy W celu przeglądania danych opisowych adresów należy wybrać z menu Znajdź Adresy Sprawy. Otworzy się formatka Adresy Sprawy - jest to lista adresów połączonych z konkretnym wnioskiem/decyzją. Pole Znak sprawy zapisane jest w formacie B-II.JRWA.nr wniosku.rok wniosku.inicjały osoby prowadzącej sprawę, gdzie JRWA oznaczają: decyzje o ustaleniu warunków zabudowy, decyzje o ustaleniu lokalizacji celu publicznego. Instrukcja użytkownika: Budownictwo-Lokalizacja 19/32

20 Do przeglądania poszczególnych rekordów w widoku podstawowym służą przyciski: Od danego adresu możemy przejść bezpośrednio do wniosków/decyzji z nim powiązanych są to zarówno wnioski/decyzje o warunkach zabudowy, jak i wnioski/decyzje o lokalizacji inwestycji celu publicznego. W tym celu należy wybrać przycisk Przejdź do i wybrać odpowiednią pozycję ( Informacje o sprawie (WZ) - warunki zabudowy, Informacje o sprawie (CP) - inwestycje celu publicznego). Instrukcja użytkownika: Budownictwo-Lokalizacja 20/32

21 5 Ogólne funkcjonalności Użytkownik posiada możliwość przeglądania danych atrybutowych oraz graficznych, wyszukiwania obiektów według zadanych kryteriów, eksportu danych do pliku (excel, pdf, csv), wyświetlania widoku zbiorczego danych, przeglądania statystyk danych, zapisaniu i wybraniu filtra oraz selekcji przestrzennej z poziomu formatki. Uwaga: Należy zapoznać się z instrukcją obsługi narzędzi systemu JARC, która dostępna jest w menu pod przyciskiem Otwórz pomoc. 5.1 Wyszukiwanie Za pomocą przycisku wyszukiwania możemy przejść do wyszukiwania obiektu. Instrukcja użytkownika: Budownictwo-Lokalizacja 21/32

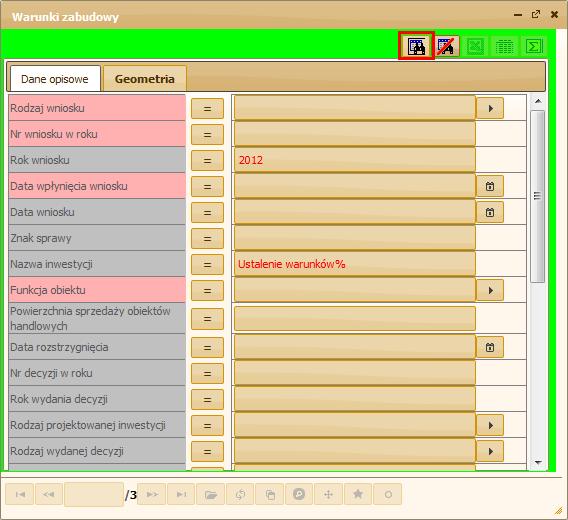

22 Użytkownik może wprowadzić kryteria wyszukiwania poprzez ręczne wpisanie: poprzez wybranie wartości ze słownika : lub poprzez wybranie daty z kalendarza : Po kalendarzyku można poruszać się za pomocą strzałek. Instrukcja użytkownika: Budownictwo-Lokalizacja 22/32

23 Pojedyncze strzałki pozwalają na przechodzenie po jednym miesiącu w lewo lub prawo, natomiast podwójne strzałki pozwalają na przechodzenie do kolejnego roku. Zaznaczenie pola spowoduje wyszukanie negacji zapytania. Istnieje także możliwość wpisania części zapytania i użycie symbolu % jako uzupełnienie brakujących znaków. Wyszukiwanie zatwierdzamy za pomocą przycisku. Instrukcja użytkownika: Budownictwo-Lokalizacja 23/32

24 Po naciśnięciu przycisku wyszukiwania wyświetlone zostaną dane, które spełniają wprowadzone przez Użytkownika kryteria. Użytkownik może przeglądać wyniki wyszukiwania za pomocą przycisków: W przypadku gdy Użytkownik nie wprowadzi żadnego warunku wyszukiwania lub naciśnie przycisk kasowania filtracji, wyświetlone zostaną dane wszystkich wniosków/decyzji. Instrukcja użytkownika: Budownictwo-Lokalizacja 24/32

25 5.2 Widok zbiorczy Za pomocą przycisku zbiorczy. można zmieniać widok podstawowy rekordów na widok Po naciśnięciu przycisku, pojawi się widok zbiorczy danych. Instrukcja użytkownika: Budownictwo-Lokalizacja 25/32

26 5.3 Eksport danych do pliku Za pomocą przycisku, można eksportować dane do pliku. Po naciśnięciu przycisku, należy wybrać które dane chcemy wyeksportować, wybrać format pliku i nacisnąć przycisk Generuj. Instrukcja użytkownika: Budownictwo-Lokalizacja 26/32

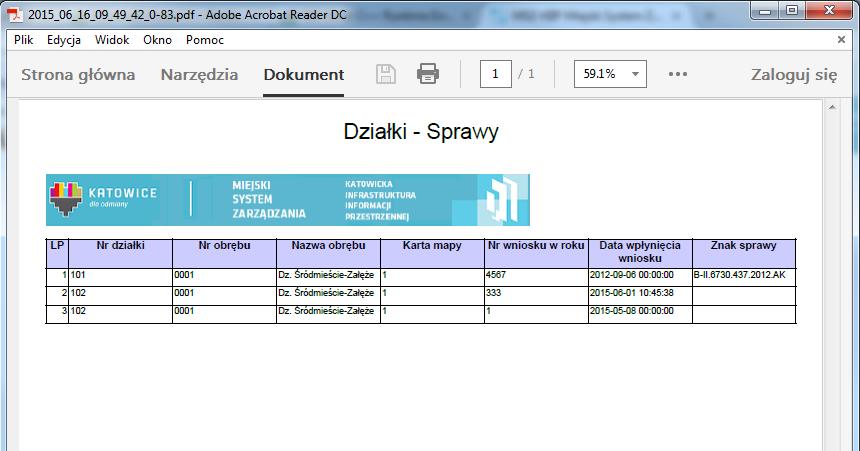

27 Po naciśnięciu przycisku Generuj dane zostaną wyeksportowane do pliku. Instrukcja użytkownika: Budownictwo-Lokalizacja 27/32

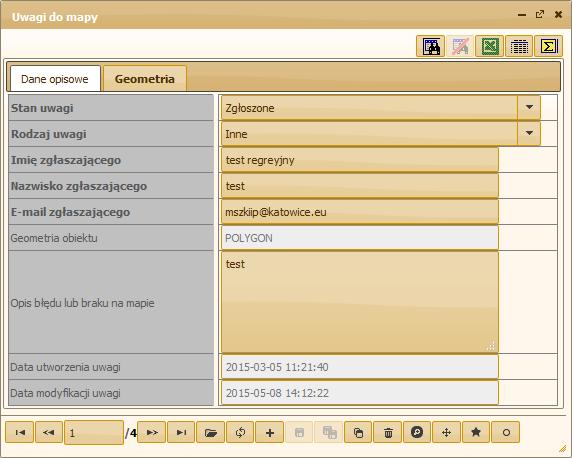

28 6 Uwagi do mapy Użytkownik ma możliwość zgłaszania błędów danych. Zgłoszenie błędnych danych polega na wskazaniu zasięgu i uzupełnieniu opisu (kategoria błędu, dowolny opis - max 300 znaków, dane zgłaszającego takie jak imię, nazwisko, adres ). W celu przeglądania, bądź dodania nowej uwagi należy wybrać z menu Uwagi do mapy Uwagi do mapy. Zostanie otwarta formatka, na której Użytkownik ma możliwość dodania nowego zgłoszenia uwag do mapy. Uwaga: Dodawanie uwag do mapy zostało opisane w instrukcji obsługi narzędzi systemu JARC, która dostępna jest w menu pod przyciskiem Otwórz pomoc. Instrukcja użytkownika: Budownictwo-Lokalizacja 28/32

29 7 Tablica zawartości mapy Użytkownik ma możliwość przeglądania danych oraz użycia funkcjonalności z poziomu Tablicy zawartości mapy : Naciskając przycisk plusika Budownictwo-Lokalizacja. Użytkownik przegląda dostępne warstwy dla modułu Instrukcja użytkownika: Budownictwo-Lokalizacja 29/32

30 Dostępne są tutaj wybrane dane z modułu Budownictwo-Administracja takie jak: - Inwestycje pozwolenia: Instrukcja użytkownika: Budownictwo-Lokalizacja 30/32

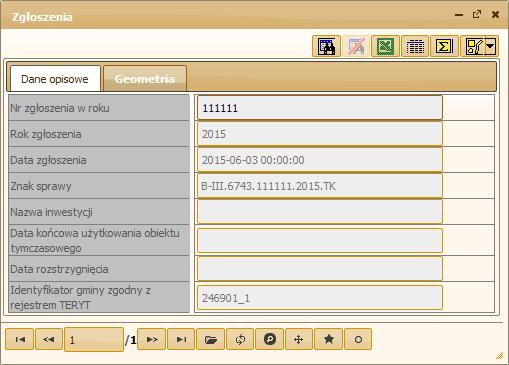

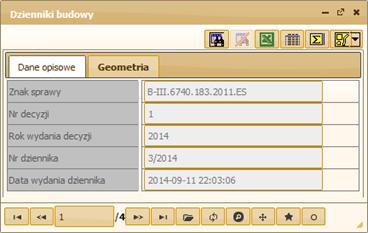

31 - Dzienniki budowy: - Zgłoszenia: Instrukcja użytkownika: Budownictwo-Lokalizacja 31/32

32 - Zaświadczenia: - Inwestycje drogowe (ZRID): UWAGA: Używanie funkcjonalności i poruszanie się po Tablicy zawartości mapy opisane jest w Instrukcji ogólnej dla JARC, dostępnej w menu pod zakładką Otwórz pomoc. Instrukcja użytkownika: Budownictwo-Lokalizacja 32/32
