1 Miejski System Zarządzania - Katowicka Infrastruktura Informacji Przestrzennej Planowanie Przestrzenne Instrukcja użytkownika

2 Historia zmian Wersja Data Kto Opis zmian Sygnity S.A. Utworzenie dokumentu Sygnity S.A. Aktualizacja dokumentu Sygnity S.A. Aktualizacja dokumentu Sygnity S.A. Aktualizacja dokumentu Sygnity S.A. Aktualizacja dokumentu Instrukcja użytkownika: Planowanie Przestrzenne 2/31

3 Spis treści Spis treści Wstęp Menu główne Okno główne Tablica zawartości mapy Rejestr MPZP Materiały planistyczne MPZP Wyszukiwanie dokumentów planistycznych wg zadanych kryteriów Granice opracowań prognoz środowiskowych MPZP Wyświetlanie wybranych z dokumentów oraz eksport do pliku Granice opracowań prognoz środowiskowych MPZP Granice opracowań ekofizjografii MPZP Plany obowiązujące Plany obowiązujące Uchwały MPZP obowiązujące Wyszukiwanie planu Rejestr studium Materiały planistyczne SUiKZP Granice SUiKZP - obowiązujące i archiwalne Wyszukiwanie działek Uwagi do mapy Rodzaje zgłoszonych uwag Stany zgłoszonych uwag Instrukcja użytkownika: Planowanie Przestrzenne 3/31

4 1 Wstęp Moduł MPZP jest narzędziem służącym do przygotowania i zarządzania miejskich planów zagospodarowania przestrzennego. Pozwala on na wydawanie wypisów i wyrysów zgodnie z przyjętą standaryzacją. UWAGA!!! Użytkownik może tylko przeglądać dostępne dane atrybutowe, nie ma możliwości edycji oraz wprowadzania nowych danych. Do obsługi aplikacji zaleca się wykorzystanie przeglądarki Mozilla Firefox w możliwie najwyższej wersji. 2 Menu główne Po przejściu do modułu Plany Miejscowe, Studium, Dokumenty Planistyczne użytkownik widzi okno główne aplikacji: Instrukcja użytkownika: Planowanie Przestrzenne 4/31

5 W pasku Menu widnieją następujące pozycje: Po kliknięciu lewym przyciskiem myszy na wybrany napis pojawia się odpowiednia dla danej pozycji lista. Dla Rejestr MPZP to: Dla Rejestr studium to: Ponadto w menu głównym znajduje się jeszcze jeden przycisk: Uwagi do mapy - przycisk służący do zgłaszania uwag przez klienta mapowego: W menu znajdują się także pozycje Instrukcja użytkownika - użytkownik ma możliwość pobrania instrukcji obsługi modułu oraz Otwórz pomoc - gdzie użytkownik pobiera instrukcję obsługi aplikacji JARC: Instrukcja użytkownika: Planowanie Przestrzenne 5/31

6 3 Okno główne W każdej formatce (oknie) znajdują się pewne stałe obszary, które służą do różnych celów: Obszar 1 przyciski służące do filtrowania, przeglądania i eksportowania danych. o o o - przycisk służący do filtrowania danych. Po kliknięciu na nim pole wokół okna zmienia kolor na zielony, co sygnalizuje o możliwości wprowadzenia warunków do filtrowania. Wystarczy wpisać odpowiednie warunki i kliknąć ponownie ten przycisk, aby dane zostały przefiltrowane. Aktywny filtr sygnalizowany jest przez czerwone pole wokół okna. - przycisk usunięcia filtrowania. Jest aktywny tylko w przypadku, gdy jest uruchomiony filtr na danych. - przycisk eksportowania danych. Po kliknięciu na niego jest możliwość zaznaczenia rodzaju danych, które mają zostać wyeksportowane. Eksportowanie danych uwzględnia założony filtr na danych, dlatego w przypadku zamiaru wyeksportowania wszystkich rekordów należy zwrócić uwagę, czy nie ma uruchomionego filtra, który zawęzi wyniki. Instrukcja użytkownika: Planowanie Przestrzenne 6/31

7 o - przycisk widoku zbiorczego. Wyświetla wszystkie dane w formie tabeli. Tak jak w poprzednim przypadku uwzględnia aktywny filtr. o - przycisk służący do wyświetlenia statystyki rekordów. Po kliknięciu na niego pojawia się okno, w którym widoczne są statystyki dla poszczególnych pól. Obszar 2 zakładki umożliwiające wyświetlenie powiązanych z obiektem informacji oraz przeglądanie geometrii: Obszar 3 przyciski umożliwiające przejście do okien ze szczegółowymi informacjami na temat wybranego obiektu. Instrukcja użytkownika: Planowanie Przestrzenne 7/31

8 Obszar 4 przyciski służące do przechodzenia między obiektami (rekordami) umożliwiające przeglądania zapisanych rekordów, odświeżania wyników, wyświetlania danych obiektów na mapie. Pierwszy i ostatni przycisk służą do przejścia do pierwszego i ostatniego rekordu w bazie, natomiast dzięki drugiemu i trzeciemu jest możliwość przeglądania bazy rekord po rekordzie. Cyfra pomiędzy przyciskami informuje o aktualnie wybranym rekordzie. Istnieje możliwość wpisania w tym miejscu numeru wybranego rekordu i przeskoczenia do niego potwierdzając klawiszem Enter. Natomiast druga cyfra (w powyższym przykładzie 86 ) informuje o liczbie wszystkich rekordów w bazie danych. Kolejne przyciski służą do odbudowania rekordów, odświeżania danych, przybliżania obiektu na mapie, centrowania obiektu, podświetlania obiektu a ostatni do filtrowania mapy. Instrukcja użytkownika: Planowanie Przestrzenne 8/31

9 4 Tablica zawartości mapy Panel umożliwia ustawianie widoczności warstw w projekcie, filtrację obiektów znajdujących się na warstwach, analizy przestrzenne, selekcje przestrzenne, a także zawiera ułatwienia w wyszukiwaniu działek, adresów oraz przeliczanie współrzędnych. Z poziomu Tablicy zawartości mapy można również zobaczyć Ortofotomapy z roku 2012, 2011,2010,2009,2008,2004,2000,1998. UWAGA!!! Szczegółowy opis i użycie narzędzi został opisany w instrukcji ogólnej JARC dostępnej z poziomu menu Otwórz pomoc. Instrukcja użytkownika: Planowanie Przestrzenne 9/31

10 5 Rejestr MPZP 5.1 Materiały planistyczne MPZP W celu zobaczenia dostępnych danych atrybutowych użytkownik wybiera z menu Rejestr MPZP-> Materiały planistyczne. Użytkownik ma możliwość przeglądania: Teksty dokumentów planistycznych Granice opracowań prognoz środowiskowych MPZP Granice opracowań prognoz finansowych MPZP Granice opracowań ekofizjografii MPZP Formatka Testy dokumentów planistycznych zawiera: Instrukcja użytkownika: Planowanie Przestrzenne 10/31

11 Użytkownik ma możliwość przeglądania danych, filtracji, exportu danych do pliku, może przejść do widoku zbiorczego, wyświetlić statystyki danych, zapisać filtr oraz wczytać filtr. Za pomocą przycisku wersji PDF. użytkownik przegląda podłączony plik do dokumentów tekstowych w Wyszukiwanie dokumentów planistycznych wg zadanych kryteriów Aby wyszukać konkretny dokument planistyczny (np. po nazwie) należy kliknąć na ikonę filtracji filtracja:, formatka zmieni kolor na zielony wiadomo wtedy że jest włączony Instrukcja użytkownika: Planowanie Przestrzenne 11/31

12 Aby wyszukać dokument po nazwie korzystamy w tym przypadku z pomocy słownika, klikając w po czym otworzy się słownik z możliwymi opcjami do wyboru, użytkownik wybiera interesujący dokument i zatwierdza wybór: Instrukcja użytkownika: Planowanie Przestrzenne 12/31

13 Na koniec użytkownik wybiera ponownie przycisk dokument: po czym pokazuje się nam szukany 5.2 Granice opracowań prognoz środowiskowych MPZP Użytkownik wybiera z menu Granice opracowań prognoz środowiskowych MPZP dodatkowo na tej formatce użytkownik ma możliwość przeglądania geometrii oraz danych systemowych, a za pomocą lupki - zobaczyć granice opracowań na mapie. Należy pamiętać, że można tę opcję wykorzystywać wszędzie gdzie obiekty posiadają Geometrię: Instrukcja użytkownika: Planowanie Przestrzenne 13/31

14 Po kliknięciu obiekt się podświetli i przybliży na mapie: Instrukcja użytkownika: Planowanie Przestrzenne 14/31

15 5.2.1 Wyświetlanie wybranych z dokumentów oraz eksport do pliku Możliwe jest generowanie granicy opracowań prognoz środowiskowych MPZP w formie tabelarycznej, oraz przeglądanie danych z możliwością filtrowania po wartościach wszystkich kolumn (mniejsze, większe, równe), zawężanie, oraz tworzenie gotowych raportów oraz ukrywanie i odkrywanie poszczególnych kolumn. Interfejs pracownika umożliwia eksport całego lub przefiltrowanego zestawienia do pliku w formatach Open Office, Word 97 i Excel (np. w celu wstawiania do prezentacji). W celu exportu danych do pliku użytkownik klika, następnie wybiera format a na koniec klika generuj: W celu generowania granicy opracowań w formie tabelarycznej użytkownik klika : Instrukcja użytkownika: Planowanie Przestrzenne 15/31

16 Kolejną dostępną funkcjonalnością jest możliwość przeglądania statystyk rekordów: Instrukcja użytkownika: Planowanie Przestrzenne 16/31

17 5.3 Granice opracowań prognoz środowiskowych MPZP Użytkownik z poziomu Materiałów planistycznych MPZP ma także możliwość przeglądania Granic opracowań prognoz finansowych: Funkcjonalności są takie same jak opisane wyżej, natomiast każda z formatek różni się atrybutami: Instrukcja użytkownika: Planowanie Przestrzenne 17/31

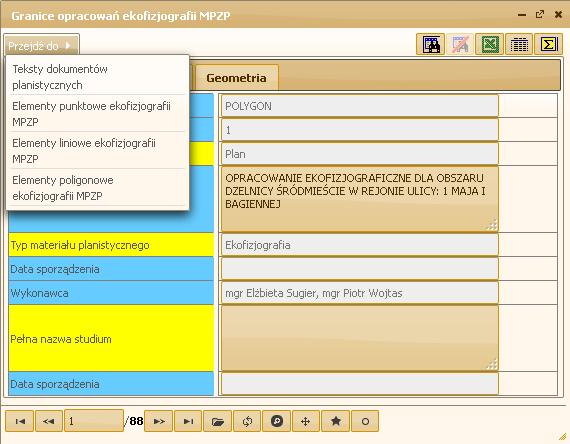

18 Z poziomu formatki Granice opracowań prognoz finansowych MPZP użytkownik może przejść bezpośrednio do: Teksty dokumentów planistycznych Elementy punktowe prognoz finansowych MPZP Elementy liniowe prognoz finansowych MPZP Elementy poligonowe prognoz finansowych MPZP 5.4 Granice opracowań ekofizjografii MPZP Użytkownik przegląda następujące dane atrybutowe: Użytkownik może również bezpośrednio z poziomu formatki przejść do: Instrukcja użytkownika: Planowanie Przestrzenne 18/31

19 Instrukcja użytkownika: Planowanie Przestrzenne 19/31

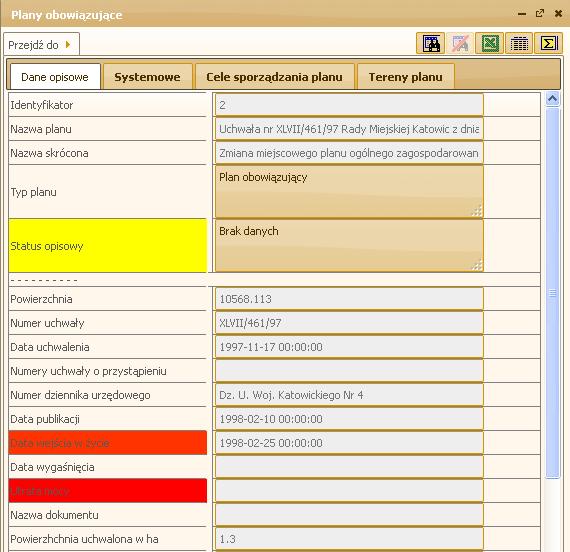

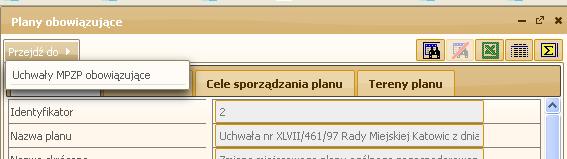

20 6 Plany obowiązujące 6.1 Plany obowiązujące W celu przejścia do Planów obowiązujących użytkownik wybiera z menu: Użytkownik może przeglądać Plany obowiązujące oraz powiązane z tą formatką zakładki tzn. Cele sporządzenia planu, Tereny planu oraz dane Systemowe: Za pomocą Przejdź do użytkownik może przeglądać Uchwały MPZP obowiązujące: Instrukcja użytkownika: Planowanie Przestrzenne 20/31

21 6.2 Uchwały MPZP obowiązujące W celu przejścia do Uchwał MPZP obowiązujących użytkownik wybiera: Otworzy się formatka, jeśli będą dane będą one zaprezentowane: Instrukcja użytkownika: Planowanie Przestrzenne 21/31

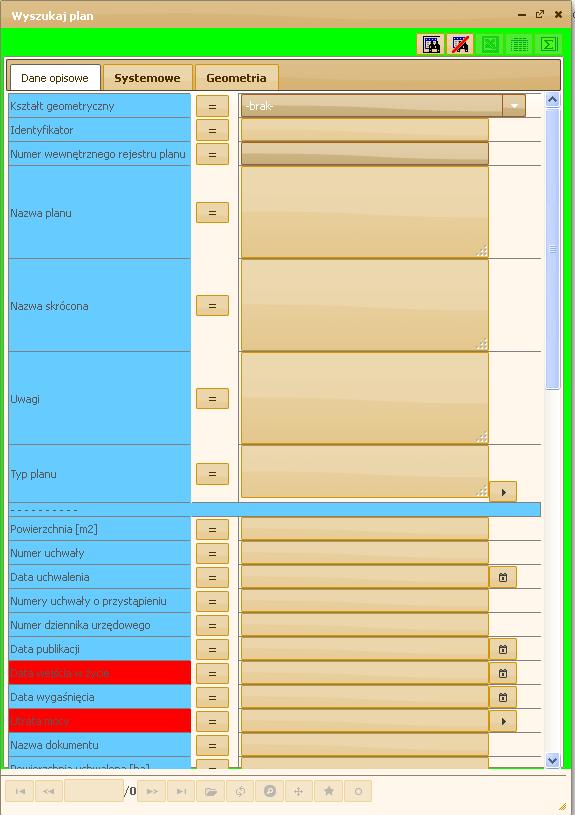

22 6.3 Wyszukiwanie planu Użytkownik posiada możliwość wyszukania planu w tym celu z menu wybiera : Otworzy się formatka z możliwością wyszukania planu. Użytkownik może szukać po wybranych atrybutach wpisując np. Nazwę planu, może wybrać Typ planu ze słownika za pomocą, za pomocą kalendarzyka określić datę oraz zaznaczając wprowadzić negację czyli wyszukać wszystkie plany oprócz wybranego w opisie wyszukiwania Instrukcja użytkownika: Planowanie Przestrzenne 22/31

23 Przykładowo użytkownik wpisuje część tekstu np. w nazwie planu i na końcu wpisuje % wyszukane zostaną wszystkie plany które w swojej nazwie mają tekst wpisany przez użytkownika: Instrukcja użytkownika: Planowanie Przestrzenne 23/31

24 UWAGA!!! Szczegółowy opis stosowania funkcjonalności wyszukiwania zawiera instrukcja ogólna do aplikacji JARC znajdująca się w menu Otwórz pomoc. Instrukcja użytkownika: Planowanie Przestrzenne 24/31

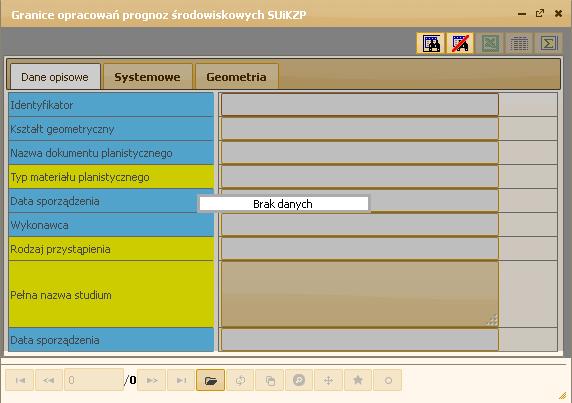

25 7 Rejestr studium 7.1 Materiały planistyczne SUiKZP Rejestr studium zawiera między innymi Materiały planistyczne SUiKZP gdzie użytkownik może przeglądać: Granice opracowań prognoz środowiskowych SUiKZP (formatka będzie pusta jeżeli nie wprowadzono danych) Granice opracowań prognoz finansowych SUiKZP Instrukcja użytkownika: Planowanie Przestrzenne 25/31

26 Granice opracowań ekofizjografii SUiKZP Instrukcja użytkownika: Planowanie Przestrzenne 26/31

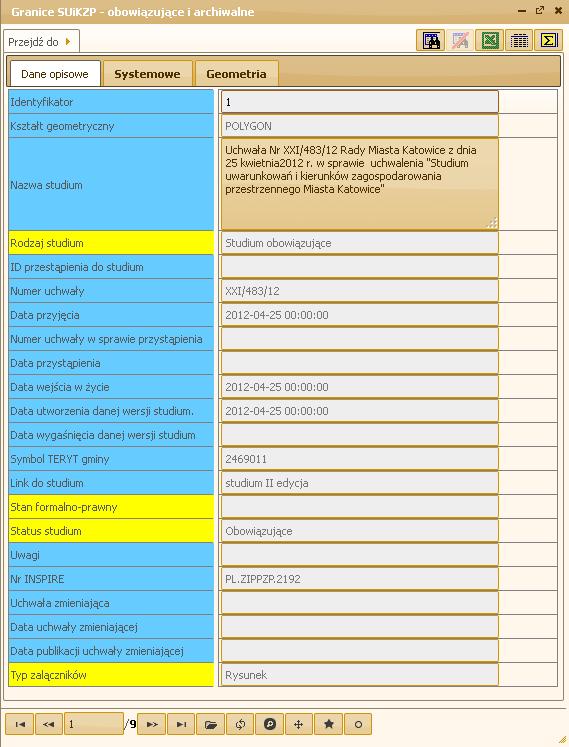

27 7.2 Granice SUiKZP - obowiązujące i archiwalne Użytkownik może przeglądać Granice SKUiZP oraz zobaczyć granicę na mapie jeśli posiada geometrię: Instrukcja użytkownika: Planowanie Przestrzenne 27/31

28 8 Wyszukiwanie działek Użytkownik z poziomu menu może także przejść do Wyszukiwania działek: Otwiera się tablica zawartości mapy gdzie użytkownik może wyszukać opisowo działkę znając jej numer, po wpisaniu pojawią się możliwości wyboru działki jak w przykładzie niżej: Instrukcja użytkownika: Planowanie Przestrzenne 28/31

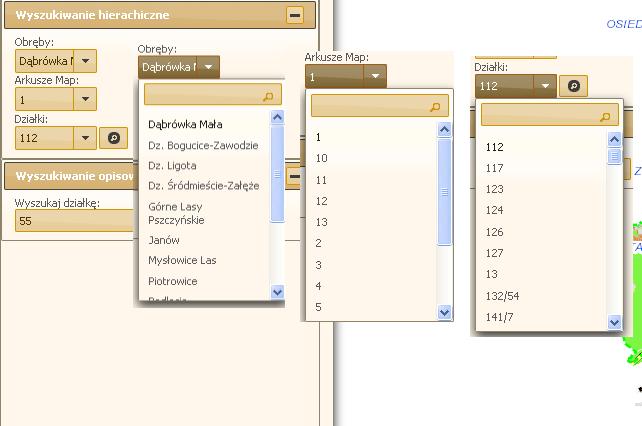

29 Użytkownik może także użyć wyszukiwania hierarchicznego znając obręb, arkusz map lub działkę na koniec używając lupki : Instrukcja użytkownika: Planowanie Przestrzenne 29/31

30 9 Uwagi do mapy Użytkownik ma możliwość zgłaszania błędów danych poprzez przeglądarkę map. Zgłoszenie błędnych danych polega na wskazaniu zasięgu i uzupełnieniu opisu (kategoria błędu, dowolny opis - max 300 znaków, dane zgłaszającego jak imię, nazwisko, adres ). Zgłoszenie błędów może być realizowane przez dowolnego użytkownika. Użytkownik z paska Menu klika Uwagi do mapy: Zostanie otwarta formatka na której Użytkownik ma możliwość dodania nowego zgłoszenia uwag do mapy: Po otwarciu zakładki Użytkownik wprowadza nowe zgłoszenie za pomocą Użytkownik może wprowadzić również geometrię aby określić zasięg. UWAGA!!! Szczegółowy opis zgłoszenia błędów z mapy zawiera instrukcja ogólna do aplikacji JARC znajdująca się w menu Otwórz pomoc. Instrukcja użytkownika: Planowanie Przestrzenne 30/31
