Aplikacja projektu Program wycinki drzew i krzewów dla RZGW we Wrocławiu

Transkrypt

1 Aplikacja projektu Program wycinki drzew i krzewów dla RZGW we Wrocławiu Instrukcja obsługi Aplikacja wizualizuje obszar projektu tj. Dorzecze Środkowej Odry będące w administracji Regionalnego Zarządu Gospodarki Wodnej we Wrocławiu. Dostęp do Aplikacji Dostęp do aktualizacji realizowany jest w formie on-line za pośrednictwem przeglądarki internetowej. Aplikacja dostępna jest pod adresem: Aplikacja jest dostępna przy wykorzystaniu urządzeń mobilnych. Preferowane przeglądarki internetowe: 1. Internet Explorer 2. Google Chrome Po wprowadzeniu w pasku adresu prezentowanego wyżej linku należy zatwierdzić przyciskiem Enter. Przeglądarka wyświetli Aplikację w postaci jak to zostało przedstawiono na Rys. 1. Rys. 1 Wygląd Aplikacji. Funkcjonalności Aplikacji Aplikacja prezentuje obszar projektu tj. Dorzecze Środkowej Odry będące w administracji Regionalnego Zarządu Gospodarki Wodnej we Wrocławiu oraz pozwala na wprowadzanie informacje w formie uwag powiązanych z konkretną lokalizacją w trybie on-line. Oznacza to że dodawane obiekty są widoczne dla innych korzystających z aplikacji zaraz po ich wprowadzeniu. Ponadto aplikacja jest wyposażona w zestaw standardowych narzędzi nawigacyjnych (przybliżanie i oddalanie widoku mapy, powrót do widoku domyślnego) oraz narzędzia do pomiaru (pomiar odległości i powierzchni oraz pomiar współrzędnych).

2 Poniżej opisano wszystkie funkcjonalności Aplikacji: Okno mapy Okno mapy zajmuje większą część Aplikacji (zaznaczone kolorem czerwonym na Rys. 2). Służy do wyświetlania zawartości Aplikacji zgodnie z ustawionym przez Użytkownika zakresem. 1 2 Rys. 2 Okno mapy w Aplikacji. Nawigacja w oknie mapy odbywa się za pośrednictwem myszki oraz przycisków zlokalizowanych w lewymgórnym rogu okna mapy (oznaczonych cyfrą 1 na Rys. 2). Przesuwanie aktualnego widoku mapy realizowane jest przy pomocy myszki w tym celu należy złapać mapę lewym przyciskiem myszki, przesunąć kursor myszki z jednoczesnym przytrzymaniem lewego przycisku, a następnie puścić lewy przycisk w wybranym miejscu. Operacja ta powinna być powtarzana wielokrotnie jeśli obszar zainteresowania jest zlokalizowane znacznie od bieżąco wyświetlonego widoku. Podgląd mapy W prawym górnym rogu okna mapy zlokalizowany jest przycisk (oznaczonych cyfrą 2 na Rys. 2) wywołujący podgląd okna mapy w mniejszej skali. Ponowne naciśniecie tego przycisku spowoduje schowanie podglądu. Zmiana skali wyświetlania W przypadku gdy myszka nie jest wyposażona w tzw. mause scroll, nawigacja odbywa się poprzez ustawienie w centrum widoku mapy interesującego nas punktu - miejsca na mapie (przesunięcia widoku mapy do tego miejsca), a następnie naciśnięcie przycisków + i/lub - zlokalizowanych w lewym-górnym rogu okna mapy (oznaczonych cyfrą 1 na Rys. 2 oraz cyfrą 2 na Rys. 3).

3 2 3 4 Rys. 3. Lokalizacja przycisków do nawigacji. W przypadku gdy myszka jest wyposażona w tzw. mause scroll, nawigacja odbywa na zasadzie ustawienia kursora myszki w oknie mapy na wybranej lokalizacji, a następnie przekręceniu mause scroll od siebie (oddalenie) lub do siebie (przybliżenie) - funkcjonalności te mogą działać na odwrót w zależności od ustawień komputera używanego do korzystania z Aplikacji. Przy czym myszka wyposażona w mause scroll umożliwia jednocześnie nawigację w sposób jak w przypadku myszki nie wyposażonej w mause scroll. Powrót do widoku domyślnego może wykonany w każdym momencie poprzez wybranie przycisku do tego służącego, przycisk jest zlokalizowany pod przyciskami + i - zlokalizowanych w lewym-górnym rogu okna mapy (oznaczone cyfrą 3 na Rys. 3). W dolnej części okna mapy dostępne jest narządzie (przycisk w postaci strzałki w dół po środku i u dołu okna mapy, Rys. 4 - góra) wyświetlające zawartość tabeli atrybutów (Rys. 4 - dół). Rys. 4. Otwieranie tabeli atrybutów w oknie mapy. Po wybraniu narzędzia zostanie otworzona tabela atrybutów, gdzie kolejne zakładki odpowiadają poszczególnym warstwom. Pojedyncze kliknięcie na dowolny rekord spowoduje jego zaznaczenie, natomiast dwukrotne klikniecie na dowolny rekord spowoduje jego zaznaczenie oraz przeniesienie i zbliżenie widoku okna mapy.

4 Panel narzędziowy Z lewej strony okna mapy (w górnej części) zlokalizowany jest panel narzędziowy Aplikacji. Dostępne są następujące narzędzia: Legenda Narzędzie to wskazuje zawartość aktualnie wyświetlanych elementów legendy mapy. Lista warstw Narzędzie to wyświetla zawartość wszystkich elementów legendy mapy. Przy każdej warstwie z lewej znajduje się pole wyświetlania warstwy, służące do zarządzania wyświetlaniem poszczególnych warstw. Warstwy wyświetlane w Aplikacji są zaznaczone (Rys. 5). Z prawej strony każdej warstwy znajduje się przycisk (symbol strzałki skierowanej w dół), wywołujący menu kontekstowe. Wśród dostępnych funkcji można: powiekszyć zakres okna mapy do danej warstwy, ustawić przezroczystość warstwy, przesynąć warstwę w dół lub w górę w ramach listy warstw, otworzyć tabelę atrybutów warstwy oraz pokazać szczegóły warstwy. Rys. 5. Narzędzie Lista warstw. Galeria map bazowych Dostępnych jest 9 map bazowych: National Geographic Teren z etykietami W odcieniach szarości Oceany Topograficzna Zobrazowania OpenStreetMap Ulice Zobrazowania z etykietami

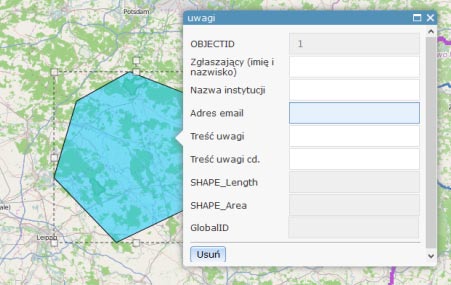

5 Startową mapą bazową jest OpenStreetMap. W celu zmiany mapy bazowej należy wybrać narzędzie Galeria map bazowych, a następnie wybrać właściwą mapę bazową. Edytuj Narzędzie edytuj umożliwia dodawanie uwag do prezentowanej treści Aplikacji. W celu dodania nowego obiektu (nowej uwagi) należy wybrać narzędzie edytuj (oznaczone cyfrą 1 na Rys. 6), a następnie wybrać przycisk Nowa uwaga (oznaczony cyfrą 2 na Rys. 6). W kolejnym kroku należy zlokalizować obszar w oknie mapy, którego ma dotyczyć uwaga, poprzez narysowanie poligonu. Operacji tej dokonuje się przy pomocy kursora i lewego przycisku myszki. Każdorazowe klikniecie powoduje wstawienie wierzchołka (werteksu) obiektu w oknie mapy. Należy wstawić tyle werteksów ile potrzeba aby zamknąć interesujący obszar (minimum 3). Zakończenie rysowania obszary należy wykonać poprzez dwukrotne kliknięcie myszki. Naciśnięcie i przytrzymanie podczas rysowania przycisku CTRL z klawiatury uruchomi funkcję dociągania. Rys. 6 Narzędzie Edytuj. W przypadku potrzeby zmiany geometrii narysowanego obiektu należy zaznaczyć (kursor powinien mieć postać białej strzałki, oznaczone cyfrą 1 na Rys. 7), a następnie zaznaczony obiekt (podświetlony na jasnoniebiesko) kliknąć ponownie (po najechaniu kursorem myszki na zaznaczony obiekt kursor powinien zmienić się w ikonę dłoni, oznaczone cyfrą 2 na Rys. 7). Operacja ta utworzy na każdym wierzchołku obiektu szare koło, natomiast na każdym odcinku boków obiektu białe koło (oznaczone cyfrą 3 na Rys. 7). "Złapanie" i przesunięcie szarego koła spowoduje zmianę położenia wierzchołka. "Złapanie" i przesunięcie białego koła spowoduje dodanie nowego wierzchołka Rys. 7. Zmiana geometrii obiektów. W dolnej części okna Edytuj znajdują się dodatkowe narzędzia edycji (oznaczone cyfrą 3 na Rys. 6): zaznaczanie obiektów, odznaczanie wybranych obiektów, edycja atrybutów, usuwanie obiektów, wycinanie pustych obszarów wewnątrz zaznaczonych obiektów, sumowanie kilku obiektów, odcinanie części obiektów. Po zakończeniu rysowania zostanie wyświetlone okno edycji atrybutów nowego obiektu. Należy uzupełnić wszystkie nie wyszarzone atrybuty, tj. podać Zgłaszającego (imię i nazwisko, adres , nazwę instytucji) oraz treść uwagi (jeżeli treść uwagi nie zmieści się w polu Treść uwagi należy ją kontynuować w polu Treść uwagi cd. (oba pola mają długość 254 znaki).
