INSTRUKCJA UŻYTKOWNIKA PORTALU SIDGG

Transkrypt

1 INSTRUKCJA UŻYTKOWNIKA PORTALU SIDGG dla Państwowy Instytut Geologiczny Państwowy Instytut Badawczy

2 1. Uruchomienie aplikacji. a. Wprowadź nazwę użytkownika w miejsce Nazwa użytkownika b. Wprowadź hasło w pole Hasło c. Uruchom aplikacje przyciskiem Zaloguj 2. Konfiguracja legendy. a. Rozwiń podwarstwy Mapy glebowej naciskając ikonę trojkąta znajdującą się po lewej stronie nazwy warstwy. b. Odznacz warstwę, aby nie pojawiała sie ona na głównej mapie. W tym celu należy nacisną na kwadrat znajdujący się po lewej stronie nazwy warstwy. Zaznaczenie powinno zniknąć. 2

3 3. Dostosuj widok do jednostki administracyjnej. a. Uruchom w lewym menu sekcję Dostosuj widok b. W grupie Jednostki podziału administracyjnego określ do jakiej gminy chcesz dostosować widok. c. Rozwiń kolejne podziały poprzez przyciśnięcie na pole znajdujące się po prawej stronie od jednostki podziału administracyjnego. Wybierz Województwo Śląskie, Powiat Gliwice, Gmina M.Gliwice a następnie naciśnij przycisk Pokaż. 4. Dostosuj widok do arkusza. a. Uruchom w lewym menu sekcję Dostosuj widok b. W grupie Arkusze 50k określ do jakiego arkusza chcesz dostosować widok. c. Rozwiń numery arkuszy klikając na pole po prawej stronie od nazwy Numer arkusza a następnie klikając na klawiaturze klawisz strzałka w dół rozwiń listę arkuszy. d. Z listy wybierz numer 3 e. Następnie naciśnij przycisk Pokaż. 3

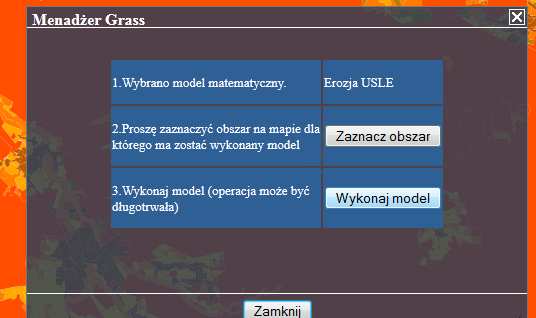

4 5. Dostosuj widok do współrzędnych geograficznych. a. Uruchom w lewym menu sekcję Dostosuj widok b. W grupie Wsp. geograficzne określ do jakich współrzędnych chcesz dostosować widok. c. Wprowadź w pole znajdujące na lewo od nazwy Długość współrzędne E20:21:23,2323 oraz Szerokość N53:21:23,2323. d. Uruchom przycisk Wyśrodkuj. 6. Uruchomienie modeli matematycznych. a. Uruchom w lewym menu sekcję Modele Matematyczne b. Zaznacz model Erozja USLE i naciśnij ikonę Play czyli Trójkącika zwróconego w prawą stronę. c. W nowym oknie klikamy przycisk Zaznacz obszar d. Okno zniknie i możemy wyznaczyć obszar, dla którego zostanie przeprowadzona symulacja. W celu zaznaczenia obszaru należy kliknąć lewy przycisk myszy i przeciągnąć. Kiedy puścimy lewy przycisk,okno z powrotem się pojawi i możemy nacisnąć przycisk Wykonaj model, który rozpocznie proces symulacji. 4

5 7. Załadowanie ostatniego wyniku symulacji. a. Uruchom w lewym menu sekcję Modele Matematyczne b. Zaznacz model Erozja USLE i naciśnij ikonę wyglądającą jak dwa trójkąty zwrócone w lewą stronę ( Fast Backward czyli standardowy przycisk przewijania do tyłu) Dla danego modelu zostanie wywołana akcja przywrócenia ostatniej symulacji oraz wyświetlenia jej na mapie. 5

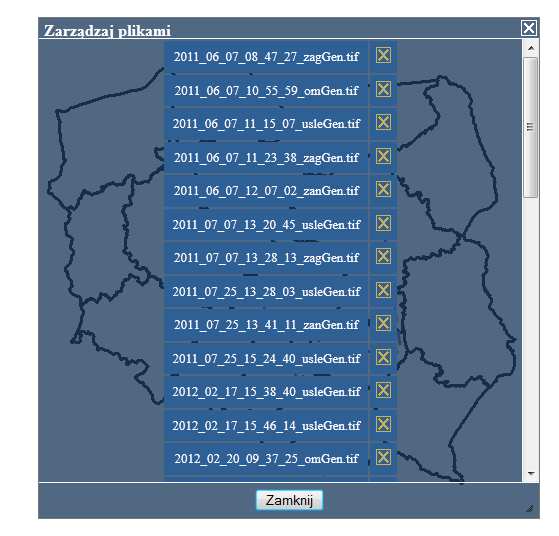

6 8. Załadowanie listy plików należących dla danego użytkownika. a. Klikając na ikonę Domku otrzymamy listę plików wygenerowanych przez nas w trakcie korzystania z portalu. b. Klikając krzyżyk przy danym pliku dokonujemy jego usunięcia. 6
