1 NAZWA ZAMÓWIENIA, ADRES OBIEKTU BUDOWLANEGO: KONCEPCJA BUDOWY PARKINGU W OKOLICY KOŚCIOŁA PARAFIALNEGO IM. ŚW. ANNY W ŚWIĘCANACH PRZY DRODZE GMINNEJ NR G-1 WSPÓLNY SŁOWNIK ZAMÓWIEŃ CPV: Roboty w zakresie budowy autostrad, dróg NAZWA I ADRES ZAMAWIAJĄCEGO: GMINA SKOŁYSZYN Skołyszyn Skołyszyn RODZAJ OPRACOWANIA KONCEPCJA INFORMACJE O DZIAŁKACH NA KTÓRYCH OBIEKT JEST USYTUOWANY Jednostka ewidencyjna: _2 Skołyszyn Obręb: 0014 Święcany numery działek: 1590/1, 1590/2, 1590/4, 2528/4 * czasowe zajęcie działek 1591/3, 1590/3, 1582, 2562 KATEGORIA OBIEKTU BUDOWLANEGU Kategoria XXII JEDNOSTKA PROJEKTUJĄCA: PROJEKTOWANIE KONSTRUKCYJNO - INŻYNIERYJNE Bronisław Waluga ul. Modrzejeskiej 16/ Ruda Śląska Tel Waluga@wp.pl imię i nazwisko: nr uprawnień: data: podpis: PROJEKTANT: mgr inż. Bronisław WALUGA 487/ OPRACOWAŁ mgr inż. Marek BIAŁAS DATA OPRACOWANIA:

2 PROJEKT KONCEPCYJNY - ZAWARTOŚĆ OPRACOWANIA: CZĘŚĆ OPISOWA: 1. Oświadczenie o kompletności dokumentacji 2. Uprawnienia i izba projektant 3. Uzgodnienia 4. Opis techniczny CZĘŚĆ RYSUNKOWA: 1. Orientacja w skali 1: Koncepcja zagospodarowania terenu w skali 1: Przekrój konstrukcyjny w skali 1:50/1:20 4. Mapa ewidencyjna w skali 1:500

3 OŚWIADCZENIE PROJEKTANTA Ja, niżej podpisany, Bronisław Waluga oświadczam, że niniejszy projekt koncepcyjny: "Budowy parkingu w okolicy Kościoła Parafialnego im. Św. Anny w Święcanach przy dordze gminnej nr G-1 został opracowany w sposób zgodny z ustaleniami z zamawiającym, wymaganiami ustawy Prawo budowlane, przepisami oraz zasadami wiedzy technicznej. wrzesień 2016r. mgr inż. Bronisław WALUGA upr. nr 487/94 w specjalności konstrukcyjno-inżynieryjnej w zakresie dróg i nawierzchni lotnisk PROJEKTOWANIE KONSTRUKCYJNO - INŻYNIERYJNE Bronisław Waluga ul. Modrzejeskiej 16/ Ruda Śląska Tel waluga@wp.pl

4

5 Zaświadczenie o numerze weryfikacyjnym: SLK-TK5-2VV-5BV * Pan Bronisław Waluga o numerze ewidencyjnym SLK/BD/3371/01 adres zamieszkania ul. Teatralna 2/4, Ruda Śląska jest członkiem Śląskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Franciszek Buszka, Przewodniczący Rady Śląskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Podpis jest prawidłowy

6

7

8

9

10

11

12

13

14

15

16

17

18

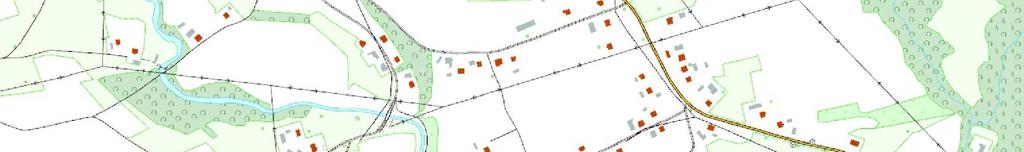

19 OPIS TECHNICZNY DO PROJEKTU KONCEPCYJNEGO OPIS TECHNICZNY DO PROJEKTU KONCEPCYJNEGO Budowy parkingu w okolicy Kościoła Parafialnego im. Św. Anny w Święcanach przy drodze gminnej nr G-1 SPIS TREŚCI 1. Podstawa opracowania 2. Zakres Opracowania 3. Materiały wyjściowe do projektowania 4. Opis stanu istniejącego 5. Opis stanu projektowanego CZĘŚĆ RYSUNKOWA 1. Plan orientacyjny skala 1: Koncepcja zagospodarowania terenu skala 1: Przekrój konstrukcyjny skala 1:50/1:20 4. Mapa ewidencyjna skala 1:500 Budowy parkingu w okolicy Kościoła Parafialnego im. Św. Anny w Święcanach przy drodze gminnej nr G-1

20 OPIS TECHNICZNY DO PROJEKTU KONCEPCYJNEGO 1. Podstawa opracowania Podstawą opracowania jest umowa na wykonanie prac projektowych Nr 110/2016 zawarta pomiędzy Zamawiającym Gminą Skołyszyn z siedzibą Skołyszyn 12 a jednostką projektującą - PROJEKTOWANIE KONSTRUKCYJNO-INŻYNIERYJNE Bronisław Waluga z siedzibą: ul. Heleny Modrzejewskiej 16/15, Ruda Śląska. 2. Zakres opracowania Zakres opracowania obejmuje projekt koncepcyjny budowy parkingu w okolicy Kościoła Parafialnego pw. Św. Anny w Święcanach przy drodze gminnej nr G-1, zlokalizowanego na działkach 1590/1, 1590/2, 1590,4 oraz 2528/4 w miejscowości Święcany Gm. Skołyszyn, z uwzględnieniem rozwiązania systemu odprowadzenia wód opadowych i roztopowych w nawiązaniu do istniejących urządzeń oraz zapewnienia oświetlenia projektowanej powierzchni komunikacyjnej (parking i drogi manewrowe). 3. Materiały wyjściowe do projektowania - mapa zasadnicza w skali 1:500 pozyskana z powiatowego zasobu geodezyjnego w Jaśle, - odpowiednie normy i przepisy, - wizja lokalna w terenie, - ustalenia z zamawiającym, 4. Opis stanu istniejącego Przedmiotowy obszar zlokalizowany jest w terenie pagórkowatym w województwie podkarpackim, powiecie jasielskim, w jednostce ewidencyjnej _2 Skołyszyn, obręb 0014 Święcany i obejmuje teren w rejonie Kościoła Parafialnego pw. Św. Anny. W chwili obecnej obszar działek 1590/1, 1590/2 i 1590/4, objętych inwestycją, stanowią grunty oznaczone symbolem Ps pastwiska oraz Lzr grunty zadrzewione i zakrzewione na użytkach rolnych. Działka 2528/4 stanowi natomiast użytek drogowy i w jej granicach przebiega droga gmina oznaczona symbolem G-1. Droga ta posiada jezdnię bitumiczną o szerokości ok. 3,5m, nieograniczoną krawężnikami. W rejonie budynku nr 498 przebiega istniejąca droga pożarowa łącząca się z drogą gminna G-1 w rejonie planowanej inwestycji. Obszar działek 1590/1, 1590/2 i 1590/4 stanowi dziki parking z którego korzystają przede wszystkim parafianie dojeżdżający do pobliskiego kościoła i cmentarza. Ukształtowanie terenu na przedmiotowym obszarze charakteryzuje się spadkiem terenu (15-20%) w kierunku północno-wschodnim. Działki 1590/1 i 1590/2 od strony północno-wschodniej kończą się skarpą opadającą w kierunku istniejącego cieku wodnego. Na działce 1590/4 w części południowo-zachodniej zlokalizowany jest rów będący częścią systemu odwodnienia okolicznego obszaru. W rejonie przedmiotowej inwestycji zlokalizowane są następujące sieci uzbrojenia terenu: - sieć kanalizacji deszczowej, - sieć gazowa, - sieć wodociągowa, - podziemna sieć teletechniczna, - podziemna sieć elektroenergetyczna, - napowietrzna sieć elektroenergetyczna, PROJEKTOWANIE KONSTRUKCYJNO INŻYNIERYJNE, BRONISŁAW WALUGA Ul. Modrzejewskiej 16/15, Ruda Śląska, tel./fax (32)

21 OPIS TECHNICZNY DO PROJEKTU KONCEPCYJNEGO 5. Opis stanu projektowanego Na początkowym etapie prac projektowych przygotowano cztery rozwiązania geometryczne parkingu (A, B, C, D) i przedstawiono do zaopiniowania Zamawiającemu. WARIANT A: ilość proj. stanowisk postojowych: 64 powierzchnia proj. stanowisk postojowych: 949,84m 2 powierzchnia proj. dróg manewrowych: 567,61 m 2 powierzchnia proj. poszerzenia jezdni: 97,88 m 2 Budowy parkingu w okolicy Kościoła Parafialnego im. Św. Anny w Święcanach przy drodze gminnej nr G-1

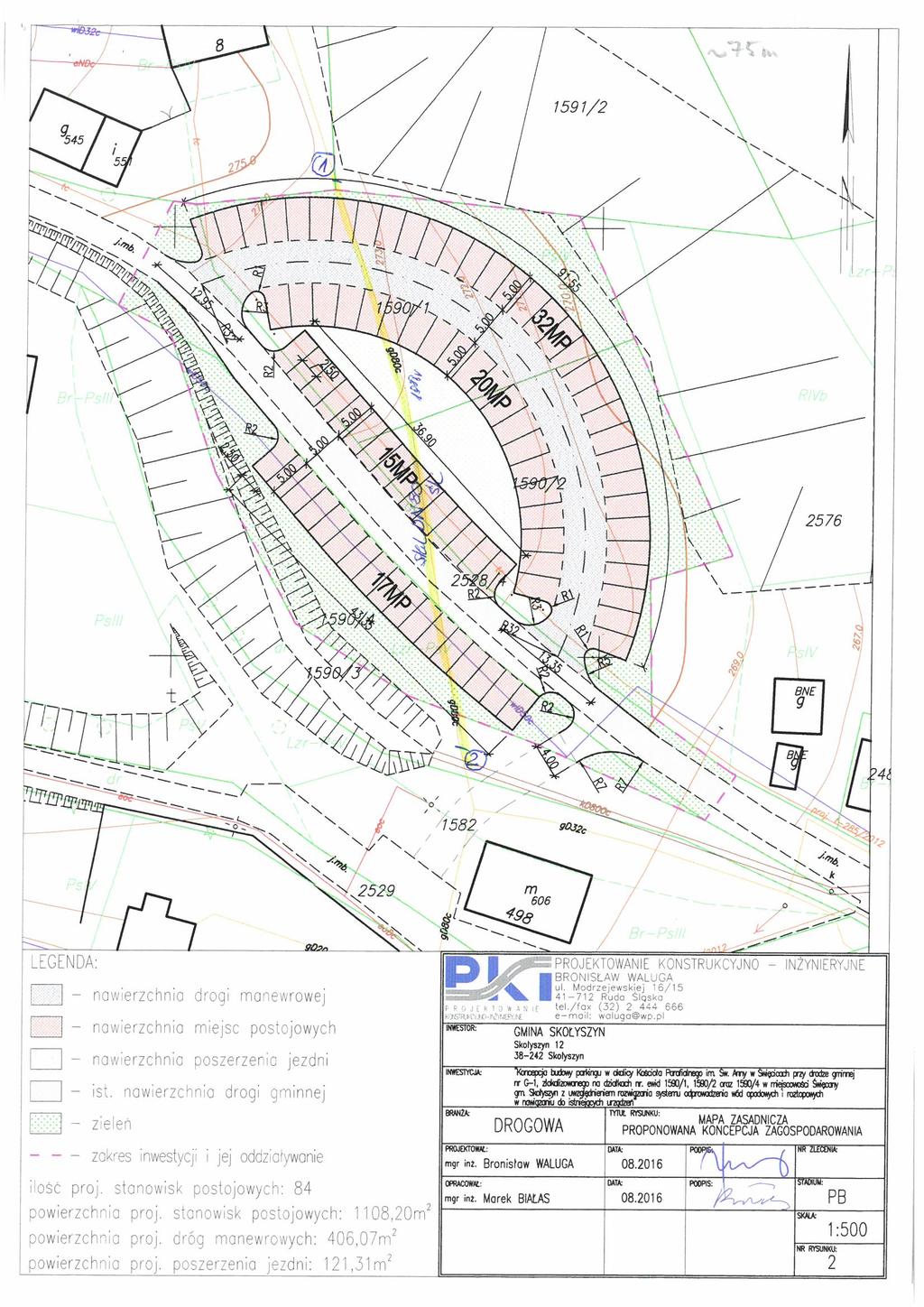

22 OPIS TECHNICZNY DO PROJEKTU KONCEPCYJNEGO WARIANT B: ilość proj. stanowisk postojowych: 84 powierzchnia proj. stanowisk postojowych: 1123,35m 2 powierzchnia proj. dróg manewrowych: 402,80 m 2 powierzchnia proj. poszerzenia jezdni: 124,0 m 2 PROJEKTOWANIE KONSTRUKCYJNO INŻYNIERYJNE, BRONISŁAW WALUGA Ul. Modrzejewskiej 16/15, Ruda Śląska, tel./fax (32)

23 OPIS TECHNICZNY DO PROJEKTU KONCEPCYJNEGO WARIANT C: ilość proj. stanowisk postojowych: 71 powierzchnia proj. stanowisk postojowych: 883,18m 2 powierzchnia proj. dróg manewrowych: 439,66 m 2 powierzchnia proj. poszerzenia jezdni: 97,88 m 2 Budowy parkingu w okolicy Kościoła Parafialnego im. Św. Anny w Święcanach przy drodze gminnej nr G-1

24 OPIS TECHNICZNY DO PROJEKTU KONCEPCYJNEGO WARIANT D: ilość proj. stanowisk postojowych: 74 powierzchnia proj. stanowisk postojowych: 974,02m 2 powierzchnia proj. dróg manewrowych: 486,87 m 2 powierzchnia proj. poszerzenia jezdni: 97,88 m 2 PROJEKTOWANIE KONSTRUKCYJNO INŻYNIERYJNE, BRONISŁAW WALUGA Ul. Modrzejewskiej 16/15, Ruda Śląska, tel./fax (32)

25 OPIS TECHNICZNY DO PROJEKTU KONCEPCYJNEGO Zamawiający wybrał Wariant B do dalszych prac projektowych. Projekt koncepcyjny przewiduje wykonanie dwóch zatok postojowych wzdłuż istniejącej drogi gminnej o długości 44,7m i 37,5m z 30 stanowiskami parkingowymi o wymiarach 2,5x5,0m oraz dwoma miejscami przeznaczonymi wyłącznie dla osób niepełnosprawnych o wymiarach 3,6x5,0m. W związku z przewidywanym sposobem parkowania (parkowanie prostopadłe) zaprojektowano poszerzenie istniejącej jezdni drogi gminnej z 3,5m do 5,0m aby ułatwić manewrowanie pojazdów. W obrębie działek 1590/1 i 1590/2 zaprojektowano w sumie 52 stanowiska postojowe o wymiarach 2,5x5,0m wraz z drogą manewrową o szerokości 5,0m posiadającą na swym początku i końcu włączenie do drogi gminnej w formie zjazdów. Koncepcja zakłada wykonanie nawierzchni stanowisk postojowych oraz jezdni manewrowej z betonowej kostki brukowe z rozróżnieniem koloru (jezdnia: kolor szary, parking: kolor czerwony). Zaproponowano sfrezowania istniejącej w- wy ścieralnej nawierzchni bitumicznej drogi gminnej a następnie wykonanie konstrukcji poszerzenia jezdni i ułożenie jednolitej warstwy ścieralnej na całej szerokości jezdni zapewniając odpowiednie ukształtowanie przekroju w celu sprawnego odprowadzenia wody. Projekt przewiduje ograniczenie stanowisk postojowych i krawędzi jezdni na długości opracowania krawężnikiem betonowym. W związku z lokalizacją istniejącej drogi pożarowej, koncepcja przewiduje wykonanie nawierzchni bitumicznej w obrębie zjazdu z drogi gminnej na drogę pożarową. Zgodnie z zakresem projektu koncepcyjnego, zaprojektowano system odwodnienia przedmiotowego obszaru w którego skład wchodzi: - rura kanalizacyjna: 92,0m - studnia rewizyjna: 4 szt. - wpust deszczowy: 10 szt. - rura przykanalika: 59,0m Podkarpacki Zarząd Melioracji i Urządzeń Wodnych w Rzeszowie, oddział w Sanoku, pismem Iks wyraża zgodę na odprowadzenie wód opadowych z terenu projektowanego parkingu przez istniejący kanał deszczowy do potoku Olszynka. Ponadto zgodnie z ww. pismem wylot istniejącego kanału należy przewidzieć do kapitalnego remontu oraz zaprojektować zabezpieczenie wylotu z kanalizacji deszczowej narzutem kamiennym ciężkim na skarpie prawej potoku Olszynka na długości 10m w dół i w górę potoku licząc od osi wylotu kanału deszczowego. Dodatkowo na etapie Projektu Budowlanego na powyższe zamierzenia należy uzyskać pozwolenie wodnoprawne. Aby zapewnić komfort i bezpieczeństwo użytkowania projektowanego parkingu, zaprojektowano sieć oświetlenia w której skład wchodzą: - maszty oświetleniowe: 8 szt. - oprawy oświetleniowe: 10 szt. - kabel elektroenergetyczny: 197,0m Projektowaną sieć należy wykonać zgodnie z warunkami wydanymi przez PGE Dystrybucja S.A. Oddział Rzeszów, Rejon Energetyczny Krosno W związku z tym, że projektowane stanowiska postojowe zlokalizowane się na istniejącym wodociągu wystąpiono o warunki zabezpieczenia istniejącej sieci do Gminnego Zakładu Gospodarki Komunalnej w Skołyszynie. Zgodnie z pismem GZGK , wodociąg przebiegający pod projektowanym parkingiem na odcinku A-B (dł. ok. 75m) należy wymienić na nowy z rur PEHD PN 10 φ 50. Projekt budowlany obejmujący ww. prace należy uzgodnić z Gminnym Zakładem Gospodarki Komunalnej oraz uzyskać wszelkie pozwolenia celem wykonania przyłącza. W związku z tym, że projektowane stanowiska postojowe oraz jezdnia manewrowa zlokalizowane są na istniejącym gazociągu średniego ciśnienia, wystąpiono o warunki techniczne zabezpieczenia lub przebudowy sieci gazowej do PSG sp. z o.o. Oddział w Budowy parkingu w okolicy Kościoła Parafialnego im. Św. Anny w Święcanach przy drodze gminnej nr G-1

26 OPIS TECHNICZNY DO PROJEKTU KONCEPCYJNEGO Tarnowie, Zakład w Jaśle. Zgodnie z pismem PSG6VI/ZTI/18W/438330/16-266/1/16 należy dokonać przebudowy istniejącej sieci gazowej średniego ciśnienia o długości 69,0m, wykonanej z rur stalowych DN80. Przebudowywana sieć gazowa powinna być wykonana z rur PE dn63 i nie może kolidować z projektowanym zagospodarowaniem terenu ani z istniejącym uzbrojeniem podziemnym. Dokumentację przebudowy gazociągu należy uzgodnić na naradzie koordynacyjnej (jeśli to wymagane) i w Zakładzie PSG w Jaśle. Opracował mgr inż. Bronisław Waluga PROJEKTOWANIE KONSTRUKCYJNO INŻYNIERYJNE, BRONISŁAW WALUGA Ul. Modrzejewskiej 16/15, Ruda Śląska, tel./fax (32)
