1 Podręcznk SIP LS Tech-Homes S.A. Rozwązana technczne detal

2 Sps treśc System SIP MgO Green... str. - Bezpeczne metody pracy... str. - Wytyczne nżynerske projektowe... str. - Narzędza łącznk... str. - Składowane transport na placu budowy... str. - Połączene panel do panelu... str. 8 - Połączena kątowe panel SIP MgO Green... str. 8-8 Połączene stropowe panel SIP MgO Green... str. - 9 Połączena dachowe panel SIP MgO Green... str. - 0 Połączene elektryczne santarne panel SIP MgO Green...str. 8 - Połączene stropowe panel SIP MgO Green z otworam okennym drzwowym... str. - 9 Wykończene panel SIP MgO Green... str. 80-8

3 System SIP MgO Green. Wprowadzene do systemu kompozytowych panel strukturalno-zolacyjnych Nnejszy podręcznk obejmuje budowę oraz metodę zastosowana systemu kompozytowych panel strukturalno-zolacyjnych CSIP (ang. composte structural nsulated panel). Technologa znajduje zastosowane w budownctwe meszkanowym lekkm budownctwe przemysłowym. W celu ułatwena praktycznego zastosowana systemu, podręcznk omawa szczegółowe rozwązana w forme rysunkowej tekstowej. Podręcznk może być wykorzystany do organzowana kursów nstruktażowych lub jako zestaw rozwązań referencyjnych pomocnych w poprawnym wykorzystanu produktu. W przypadku zetknęca sę z problemam ne omówonym w nstrukcj lub w celu zapewnena dodatkowej pomocy w projektowanu wykonawstwe obektów budowlanych wykorzystujących system panel kompozytowych CSIP skontaktuj sę z producentem. Na życzene klenta producent organzuje kursy nstruktażowe. Wytrzymałość panel kompozytowych CSIP bez konstrukcj szkeletowej była przedmotem badań przez placówk naukowe. Kompleksowe badana wytrzymałoścowe, przedstawone w artykułach [, ], wskazują na wększą wytrzymałość w odnesenu do standardowych panel SIP. Panele kompozytowe CSIP badane były w skal naturalnej, a otrzymane wynk wskazują na nezwykle wysoką wytrzymałość. Wynk badań pozwalającą stwerdzć, że panele kompozytowe CSIP mają potencjał do wykorzystana ch jako przegrody nośne. Rozwązane take pozwolło by na wyelmnowane konstrukcj szkeletowej z obektów budowlanych, zmnejszenem czasu wznoszena obektu, a przede wszystkm zmnejszenem kosztów nwestycyjnych. Możlwość taka będze przedmotem kolejnych badań. W celu zobrazowana możlwośc wytrzymałoścowych na Rys. przedstawono obcążony panel kompozytowy CSIP. Rys. : Możlwośc wytrzymałoścowe panel CSIP. Idea CSIP Technologa lekkch konstrukcyjno-zolacyjnych panel kompozytowych składających sę z styropanowego rdzena oraz okładzn OSB została opracowana w USA 80 lat temu jest znana pod nazwą SIP (ang. structural nsulated panel). Nsk koszt produkcj krótk czas wznoszena spowodował, że technologa ta znalazła szeroke zastosowane w budownctwe meszkanowym. Frma LS Tech-Homes S.A. wdrożyła technologę panel kompozytowych do produkcj oraz wykorzystuje gotowe produkty do wznoszena obektów budowlanych. Ponadto standardowa technologa panel kompozytowych SIP została ulepszona poprzez zastąpene okładzny OSB płytą cementowo-magnezjową wzmocnoną satką z włókna szklanego. Powstały w ten sposób strukturalno-zolacyjny panel kompozytowy CSIP (Rys. ) wykazuje przewagą nad standardowym panelem SIP poprzez zwększoną wytrzymałość, odporność na ogeń korozję bologczną. Rys. : Strukturalno-zolacyjny panel kompozytowy CSIP Kolejną nowoścą frmy LS Tech-Homes S.A. jest wprowadzene nnowacyjnego systemu połączeń wykorzystującego kształtownk łączenowe ze zbrojonego tworzywa sztucznego powstałego w wynku pultruzj, które mają zblżone właścwośc wytrzymałoścowe do stal, ale mnejszą masę oraz wyższą zolacyjność ceplną. W zwązku z tym kształtownk są rekomendowane szczególne wtedy gdy słabe właścwośc zolacyjne konstrukcj obektu budowlanego powodują powstane mostków ceplnych. Łatwy do złożena system panel kompozytowych pozwala na wznoszene domów nnych obektów budowlanych w bardzo krótkm czase oraz najnższych kosztach. Ze względu na możlwość przenoszena obcążeń przez system CSIP możlwe jest użyce mnejszej lośc drewna w porównanu do tradycyjnej konstrukcj szkeletowej lub jego całkowtego wyelmnowana na rzecz kształtownków z tworzywa sztucznego. Poza skrócenem czasu prac terenowych wznoszena konstrukcj, technologa CSIP jest rekomendowana do budowy obektów energooszczędnych ze względu na bardzo dobre właścwośc zolacyjne. Rdzeń styropanowy Okładzna cementowo-magnezjowa MgO Green Rys. : Schemat płyty,okładzny cementowo- magnezowej MgO używanej jako okładna w panelu SIP MgO Green MgO, perlt, cement włóknsty Satka z włókna szklanego Osłona MgO

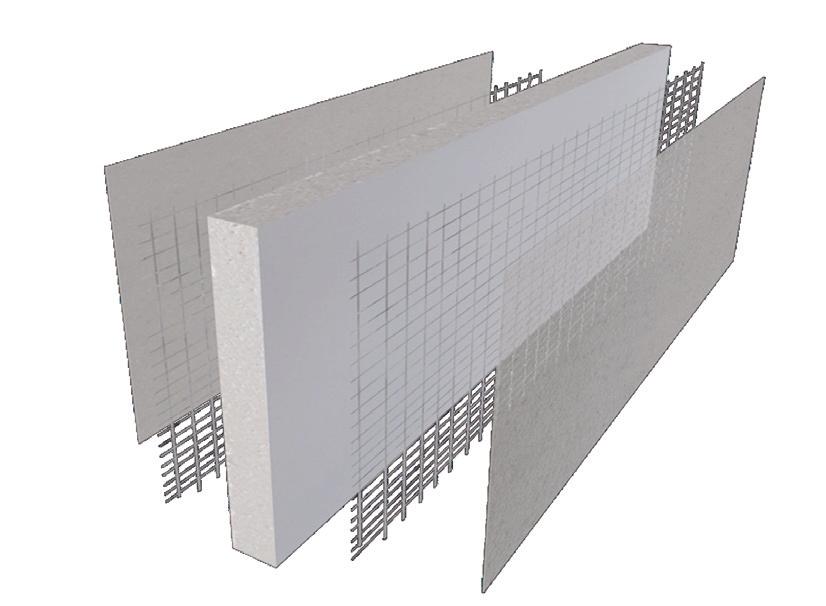

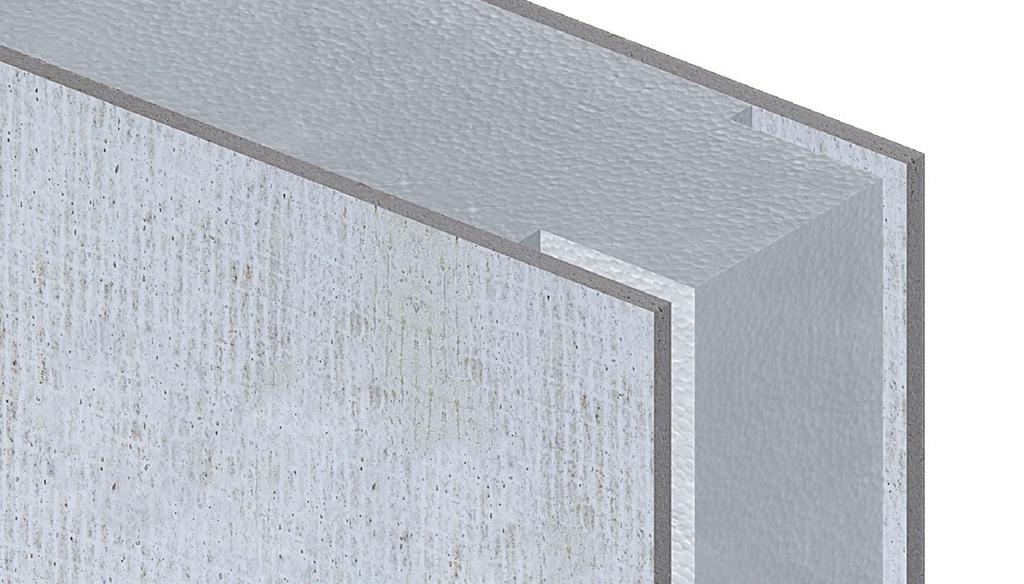

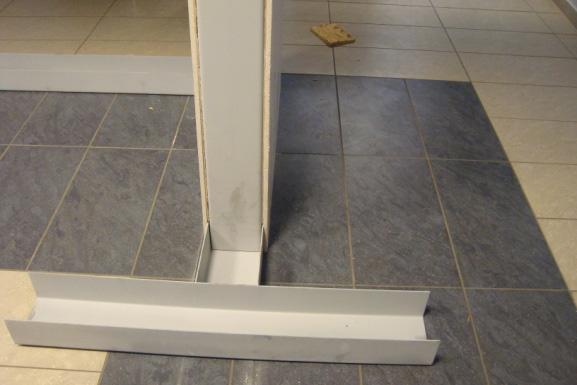

4 System SIP MgO Green. System CSIP System CSIP obejmuje panele złożone z styropanowego rdzena odpowedzalnego za bardzo dobre właścwośc termozolacyjne oraz cementowo-magnezjowych okładzn wzmocnonych satką z włókna szklanego (Rys. ). Bardzo dobre właścwośc wytrzymałoścowe panel zwązane są z ch kompozytową naturą uzyskaną poprzez połączene poszczególnych elementów składowych panel przy pomocy kleju. Okładzny odpowedzalne są za przenoszene naprężeń zgnających podczas gdy styropanowy rdzeń przecwdzała obcążenom ścnającym oraz wyboczenu globalnym lokalnym (zmarszczenu). Rdzeń zapewna równeż zwększoną sztywność panelu poprzez zapewnene odpowednej odległośc pomędzy okładznam. W ogólnym przypadku kompozytowe konstrukcje warstwowe posadają rdzeń z gorszym właścwoścam mechancznym nż właścwośc okładzn. Jednakże końcowy produkt posada znaczne lepsze właścwośc nż jego składnk. System połączeń pomędzy poszczególnym panelam wykonany jest przy pomocy wkładek wykonanych z płyty cementowo-magnezjowej lub OSB. Konstrukcja nośna może być wykonana z kształtownków z tworzywa sztucznego, kształtownków stalowych lub słupów belek drewnanych. Modelową ścanę zbudowaną w oparcu o kształtownk stalowe wkładk OSB przedstawono na Rys.. Rys. : Strukturalno-zolacyjny panel kompozytowy SIP MgO Green Rys. : System CSIP panele kompozytowe metody połączeń. Wymagana projektowe Prawdłowe zaplanowane sposobu wznoszena obektów budowlanych obejmuje określene położena pojedynczych panel oraz połączeń pomędzy panelam konstrukcją szkeletową. Proces ten wymaga sprawdzena przez zespół projektowy. Sprawdzene to zapewn, że panel wyprodukowany w fabryce będze spełnał zamerzena projektanta, a obekt powstane zgodne ze sztuką budowlaną. W zwązku z powyższym jest bardzo stotne by osoba odpowedzalna za sporządzane rysunków posadała dośwadczene w projektowanu. Proces budowlany może być ułatwony poprzez upewnene sę czy dokumentacja projektowa obejmuje wszystke nezbędne nformacje. Prawdłowo wykonana dokumentacja pownna zawerać przynajmnej następujące nformacje: zwymarowany plan fundamentów wraz z szczegółam, zwymarowany plan podłog, rysunek elewacj wraz z wymaram pozwalającym na określene położena stropów, zwymarowany przekrój poprzeczny, zestawene oken wraz z ch wymaram, nadproży progów wraz z ch wysokoścam. LS Tech-Homes S.A. zapewna pomoc przy wykonywanu projektów oraz rozwązywanu problemów zwązanych z wznoszenem obektów poprzez dośwadczoną kadrę projektową. W celu uzyskana dodatkowych nformacj skontaktuj sę z LS Tech-Homes S.A.. Elementy systemu CSIP Styropanowy rdzeń Płyta magnezowa MgO Green mm Póro obce / Splne / MgO Green Panel SIP MgO Green Styropanowy rdzeń w systeme CSIP pomędzy słupam jest cągły co pozwala zmnejszyć negatywny wpływ mostków termcznych do mnmum. Cągłość ta pozwala na uzyskane znacznych właścwośc termozolacyjnych przegrody zbudowanej w systeme CSIP. Właścwośc te mogą być dodatkowo zwększone poprzez zastosowane kształtownków z tworzywa sztucznego. Prawdłowo połączone panele stanową szczelną ochronę przed warunkam zewnętrznym. Rdzeń posada wydrążone kanały ułatwające montaż nstalacj elektrycznej. Obecny system CSIP pozwala na wznoszene obektów budowlanych w oparcu o konstrukcję szkeletową z kompozytowym panelam CSIP pełnącym funkcję wypełnającą. Elementy konstrukcyjne mogą być wykonane przy pomocy kształtownków stalowych, słupów belek drewnanych lub przy pomocy kształtownków wykonanych metodą pultruzj. Metodę wykonana konstrukcj wybera projektant. Możlwe do zastosowana panele CSIP opsano ponżej. Typowe panele ścenne CSIP Typowe panele CSIP mają bardzo szeroke zastosowane. Mogą być wykorzystywane do budowy ścan zewnętrznych wewnętrznych. Poszczególne panele zbudowane są z cementowo-magnezjowych okładzn wzmocnonych satką z włókna szklanego oraz styropanowego rdzena. Typowa grubość panel używanych do budowy ścan zewnętrznych wynos mm, a ścan wewnętrznych mm. Zestawene panel wraz z typowym wymaram panel oraz ch elementów składowych przedstawono w Tab.. Na etape produkcj panel wykonywane są wpusty w styropanowym rdzenu umożlwające ścsłe dopasowane szkeletowej konstrukcj łącznków do panel ścennych. Panele ścenne układane są kolejno na belce podwalnowej, która stanow wypełnene pozomych wpustów. Każdy kolejny panel ścenny jest dokładany do poprzednego, a ponowe wpusty wypełnane są wkładką z płyty cementowo-magnezjowej. Rozwązane take pozwala na wykonane szczelnych połączeń oraz w znaczący sposób zapewna współpracę pomędzy płytam. Panel współpracujący z sąsednm panelam potraf przeneść - krotne wększe obcążene nż pojedynczy panel (Rys. - []). Kształt wpustów jest doberany w zależnośc od typu zastosowanej konstrukcj.

5 System SIP MgO Green Panele stropowe dachowe Typowe panele stropowe mogą meć zastosowane jako panele dachowe. Produkowane są analogczne jak panele ścenne jako kompozyt płyt cementowo-magnezjowych oraz styropanowego rdzena. Całkowta grubość panel stropowych lub dachowych wynos mm. Zestawene panel wraz z typowym wymaram panel oraz ch elementów składowych przedstawono w Tab.. Analogczne jak w przypadku panel ścennych odpowedn system połączeń pomędzy panelam, łącznkam konstrukcją umożlwony jest poprzez wykorzystane wpustów wykonanych w styropanowym rdzenu... Wymary asortymentowe Panele ścenne, podłogowe dachowe produkowane są w zakrese rozpętośc od 0 mm do 000 mm. Typowa szerokość panel wynos 0 mm. Zestawene produkowanych panel wraz z typowym wymaram oraz elementam składowym przedstawono w Tab.. Wymenone panele dostarczane są na mejsce budowy. Zaletą systemu jest możlwość dopasowana panel do drzw oken poprzez wycęce odpowednch otworów na mejscu budowy. Typowe zastosowane systemu CSIP Całkowta grubość [mm] Grubość okładzn [mm] Grubość rdzena [mm] Ścany zewnętrzne 0 Ścany wewnętrzne 00 Stropy dachy 0 Tab.. : System CSIP Zestawene panel wraz z typowym wymaram.. Asortyment LS Tech-Homes Typowe wymary w plane [mm] 0 x 0 0 x 0 0 x x 0 0 x 0 0 x x 0 0 x 0 0 x 000 Obecny system SIP pozwala na wznoszene obektów budowlanych w oparcu o konstrukcję szkeletową z kompozytowym panelam SIP pełnącym funkcję wypełnającą. Elementy konstrukcyjne mogą być wykonane przy pomocy kształtownków stalowych, słupów belek drewnanych lub przy pomocy kształtownków wykonanych metodą pultruzj. Metodę wykonana konstrukcj wybera projektant. Możlwe do zastosowana panele SIP opsano ponżej. Oznaczena stosowane przez producenta Typowe zastosowane Grubość całkowta [mm] Grubość okładzny [mm] Grubość rdzena [mm] LS-TECH-W M-M Ścany wewnętrzne 0 LS-TECH-W M-M Ścany zewnętrzne 00 LS-TECH-F M-M Stropy 0 LS-TECH-R M-M Dachy 0 Tab. : Zestawene panel CSIP.. Panele gotowe do złożena - prefabrykowane Typowe wymary w plane [mm] 0 x 0 0 x 0 0 x x 0 0 x 0 0 x x 0 0 x 0 0 x x 0 0 x 0 0 x Panele podłogowe Typowe panele podłogowe SIP oznaczone są symbolem LS-TECH-F M-M. Mogą meć podwójne zastosowane jako panele podłogowe lub dachowe. Produkowane są analogczne jak panele ścenne jako panele trójwarstwowe złożone z okładzn cementowo-magnezjowych styropanowego rdzena. Całkowta grubość panel podłogowych wynos mm. Analogczne jak w przypadku panel ścennych odpowedn system połączeń pomędzy panelam, łącznkam konstrukcją umożlwony jest poprzez wykorzystane wpustów wykonanych w styropanowym rdzenu. Możlwe jest wykonane otworów okennych drzwowych na etape prefabrykacj panel SIP. Powyższe rozwązane zmnejsza lość prac nezbędnych do wykonana na budowe co jest dodatkową przewagą nad wykonawstwem obektów budowlanych opartych o tradycyjną technologę szkeletową. Panele z prefabrykowanym otworam okennym drzwowym będą wykonywane w oparcu o dokumentację obektu budowlanego wykonaną przez projektanta. W celu prawdłowego wyprodukowana wymenonych panel projektant pownen dostarczyć odpowedno zwymarowane rysunk... Panele dachowe Dachowe panele kompozytowe SIP, oznaczone przez producenta jako LS-TECH-R M-M, wykonane są jako panele trójwarstwowe składające sę z cementowo-magnezjowej okładzny styropanowego rdzena. Całkowta grubość panel dachowych wynos mm. Panele stosowane na zewnątrz, w tym panele dachowe, pownny być zabezpeczone przed bezpośrednm dzałanem warunków atmosferycznych. 8 9

6 System SIP MgO Green.. Rozpętość panel W tabel podano wartośc dopuszczalnych obcążeń jake mogą przeneść panele kompozytowe SIP (Tab. Obcążene ze względu na nośność). Dodatkowo podano wartośc obcążeń przy których ugęce panel wynoszą /00 rozpętośc (Tab. Obcążene ze względu na sztywność). Wartośc podane w tabelce dotyczą sytuacj kedy panel jest cągły, tzn. żądana rozpętość uzyskana jest przy pomocy pojedynczego panelu. Tabela ne dotyczy sytuacj kedy projektowaną rozpętość uzyskuje sę poprzez połączene klku panel przy pomocy łącznków typu splne. Rodzaj grubość okładzny [mm] 8 MgO / 8 MgO 8 MgO / MgO MgO / MgO MgO / MgO Grubość rdzena [mm] Wymar panelu [mm] 00 x 0 00 x x 00 x x 0 00 x x 00 x x 0 00 x x 00 x x 0 00 x x 00 x 000 Obcążene ze względu na Maksymalne obcążene [kn/m ] przy rozpętośc przęsła 0, [m],0 [m], [m],8 [m],0 [m], [m], [m], [m],0 [m] Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Rodzaj grubość okładzny [mm] MgO / OSB 8 MgO / 8 Mgo MgO / OSB MgO / MgO OSB / OSB Grubość rdzena [mm] Wymar panelu [mm] 00 x 0 00 x x 00 x x 0 00 x x 00 x x 0 00 x x 00 x x 0 00 x x 0 00 x 000 Obcążene ze względu na Tab. : Dopuszczalne obcążene panel kompozytowych SIP MgO Green Maksymalne obcążene [kn/m ] przy rozpętośc przęsła 0, [m],0 [m], [m],8 [m],0 [m], [m], [m], [m],0 [m] Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność Nośność Sztywność

7 Bezpeczne metody pracy. Bezpeczne metody pracy Bezpeczeństwo pracy jest zwązane z odpowedzalnoścą każdej pracującej osoby. Nnejszy rozdzał nstrukcj pownen być użyty jako poradnk bezpecznych metod pracy, równeż przy wykorzystanu systemu panel kompozytowych SIP. Producent zapewn podstawowe szkolene mające na celu wyjaśnene charakterystycznej obsług systemu, nstalacj panel oraz akcesorów jeśl powadomsz go o tym przed pracą lub dostawą systemu SIP. Wówczas to nstalator będze zapoznany z zasadam bezpeczeństwa pracy na właścwym placu budowy.. Narzędza ochrony osobstej Istotne jest by zapoznać sę z obowązującym wymaganam zwązanym z bezpeczeństwem hgeną pracy. Obowązujące przepsy podawane są przez Mnsterstwo Pracy Poltyk Społecznej. Jednakże jako ogólną zasadę, zalecamy używane następujących środków ochronnych: okulary ochronne. Ogólne wytyczne W trakce prawdłowych warunków wykorzystana system SIP ne stanow bezpośrednego zagrożena dla zdrowa. Jednakże na placu budowy może wystąpć wele nebezpeczeństw. W zwązku z tym wymagane jest by wszyscy pracowncy spełnal prawne krytera obowązujące w mejscu pracy. Informacje na temat wszystkch aktualnych ustaw regulacj są podane przez Mnsterstwo Pracy Poltyk Społecznej. Węcej nformacj znajdzesz na strone nternetowej Producent zapewn podstawowe szkolene mające na celu wyjaśnene charakterystycznej obsług systemu, nstalacj panel oraz akcesorów jeśl powadomsz go o tym przed pracą lub dostawą systemu SIP. Wówczas to nstalator będze zapoznany z zasadam bezpeczeństwa pracy na właścwym placu budowy. A Bezpeczna technka podnoszena panel mus być zastosowana w celu unknęca wypadków prowadzących do uszkodzeń cała. Zaleca sę, żeby panel był podnoszony przez co najmnej osoby. buty ochronne z wkładką antyprzebcową maska przecwpyłowa kask ochronny ubrane robocze B C Panele pownny być zawsze podnoszone za dolną okładznę. Mejsce uchwytu pownno być oddalone od krawędz (najlepej by znajdowało sę jak najblżej środka panelu), żeby unknąć uszkodzena krawędz panel. Zaleca sę stosowane urządzeń pozwalających na podnoszene panel dachowych takch jak dźwg ładowark teleskopowe. Jeśl powyższe urządzena ne są dostępne to pownno sę upewnć, że stneje odpowedna sła robocza dostępna do pomocy. System panel kompozytowych SIP składa sę z elementów obojętnych, wolny od lotnych zwązków organcznych, a także ne posada nebezpecznych elementów. Nemnej wszystke operacje cęca panel SIP okładzn pownny być wykonywane w dobrze wentylowanych pomeszczenach lub posadających agregaty wspomagane próżnowo pozwalające na redukcję drobnych cząstek pyłu mogących dostać sę do układu oddechowego. Pracownk pownen nosć właścwe dopasowane mask ochronne zgodne z odpowednm regulacjam prawnym nstrukcjam producenta. Zaleca sę noszene rękawc ochronnych podczas przenoszena montażu płyt kompozytowych co zabezpeczy przed uszkodzenam skóry. Noże używane do punktowana lub cęca pownny być ostre by zapewnć efektywną pracę. Zwększona uwaga pownna być zachowana podczas używana wszelkch narzędz tnących. Mask zabezpeczające, zgodne z regulacjam prawnym, pownny być noszone zawsze podczas szlfowana w celu zatrzymana wszelkch zwązków chemcznych.

8 Wytyczne nżynerske projektowe. Wytyczne nżynerske projektowe Uważne planowane znaczne ułatw nstalację płyt oraz konstrukcję SIPu. Ponadto odpowedne planowane przyśpeszy wznoszene konstrukcj oraz popraw ekonomczność rozwązana. Dodatkową zaletą będze stotne zmnejszene lośc odpadów otrzymanych na placu budowy podczas procesu wznoszena obektu. Skontaktuj sę z przedstawcelem producenta LS Tech-Homes lub wykonawcą w celu uzyskana dodatkowych nformacj.. Satka modułowa, otwory nstalacyjne projektowane w SIP e Rekomendujemy używane standardowych wymarów panel SIP podczas projektowana. Doprowadz to do zmnmalzowana strat przyśpeszena produkcj. Standardowe szerokośc panel wynoszą 0 mm z mm szczelną pomędzy okładznam potrzebną do wykonana wodoszczelnego połączena zewnętrznego. Pamętaj o właścwym dobranu grubośc panelu podczas ustawana naroży.! Szczelna mm.. Rozwązana okładznowe Metody zewnętrznego wewnętrznego wykończena panel opsano odpowedno w rozdzale. Należą do nch: system SIP z tradycyjnym warstwam wykończenowym system SIP wykończony przy pomocy łat zabezpeczonych farbam Rozwązana wykończenowe ne ujęte w nnejszym podręcznku lub zawerające nne szczegóły wymagają ndywdualnego projektowana.. Wytyczne nżynerske Pojedyncze panele kompozytowe oraz cały system panel został zbadany zgodne z obowązującym normam w zakrese pozwalającym zastosowane panel w rozwązanach konstrukcyjnych. Badana pozwolły na określene zakresu zastosowań panel z punktu wdzena wytrzymałoścowego.! Przy projektowanu wykonawstwe przyjmj nomnalną szerokość panel oraz ch rozstaw równy mm... Sztywność Sztywność konstrukcj ścennej może być zwększona poprzez zastosowane dodatkowego panelu usztywnającego o długośc ne mnejszej nż 80 cm. W powyższym przypadku należy zastosować wkręty o zagęszczonym rozstawe (0 mm) na odcnku długośc 0 mm lczonym od naroży. Poza obszarem naroży należy stosować 0 mm rozstaw wkrętów. Powstała w ten sposób modularna satka panel może być przerwana gdyby wystąpły duże okna lub drzw. Jeżel wystąpą powyższe otwory, przerwj modularną satkę panel, wykonaj otwory rozpocznj modularną satkę na nowo. W przypadku wysokch wąskch lub szerokch nskch oken wykonuj układ ścan tak jak by były pełne. Zwróć uwagę czy panele wykorzystywane w mejscu występowana nstalacj elektrycznych posadają wzdłużne kanały przeznaczone do montażu przewodów elektrycznych. Kanały pownny być wykonane w rozstawe osowym 00 mm jako drążene w styropanowym rdzenu. Instalacje przewodów pownna odbywać sę podczas montażu panel na placu budowy, a newykorzystane drążena zaślepone. Rozważ wykonane nstalacj wodno-kanalzacyjnych tak jak w typowych konstrukcjach szkeletowych. Jeśl to tylko możlwe, unkaj nstalacj wodno-kanalzacyjnych w ścanach zewnętrznych. Take podejśce przyczyn sę do redukcj negatywnego wpływu warunków atmosferycznych oddzałujących na fasadę budynku objawającego sę w powstawanu mostków termcznych. Rozplanuj położene otworów okennych drzwowych. Pommo możlwośc wycęca otworów w dowolnym mejscu, zaleca sę by rozpoczęce zakończene modularnej satk panel występowało na krawędzach otworów, a przestrzeń pomędzy sąsadującym panelam wypełnona odpowednm nadprożem. Węcej szczegółów znajdzesz w rozdzale. Można uwzględnć wpływ belk podwalnowej na sztywność konstrukcj jeżel belka przymocowana jest do podłoża przy pomocy co najmnej dwóch śrub M w rozstawe ne wększym nż 800 mm. Śruby mocujące pownny znajdować sę co najmnej 00 mm od końcowej krawędz belk. Sztywność panel ścennych może zostać zwększona poprzez zamocowane bocznego zakończena panelu do belk podwal nowej. Powyższy zabeg może być wykonany przy pomocy kątownka stalowego... Obcążene osowe (wzdłużne) W celu uzyskana nformacj na temat tabel charakterystycznych obcążeń osowych zwróć sę do przedstawcela LS Tech-Homes, który skeruje cę do odpowednego nżynera. Każdy rodzaj projektu bazujący na belkach oczepowych, panelach podłogowych dachowych wymaga ndywdualnej specyfkacj. Zalecamy do skorzystana z systemu SIP podczas projektowana konstrukcj dachowych. Panele mogą być wykorzystane na poddaszu do budowy ukośnych suftów, które przyczyną sę poprawy warunków archtektonczno-przestrzennych. Jednym z najprostszych sposobów wykorzystana panel SIP przy budowe dachu jest zastosowane konstrukcj ze stałym spadkem, która umożlwa łatwe wykonane okapów wspornków. Wykonane ścan szczytowych z panel SIP jest równeż relatywne łatwe opłacalne z ekonomcznego punktu wdzena. Odpowedne połączene dachowych panel SIP dwuteowych belek w nch ukrytych umożlwa współpracę powyższych elementów przy przenoszenu obcążeń. Pozwala to na osągnęce znacznych rozpętośc, ale wymaga odpowednego zaprojektowana. Panele dachowe pozwalają na wykonane przegród spełnających wymagana ceplne. Wytrzymała konstrukcja panel umożlwa wykonane poddasza pozwalającego na swobodne chodzene oraz przechowywane przedmotów.

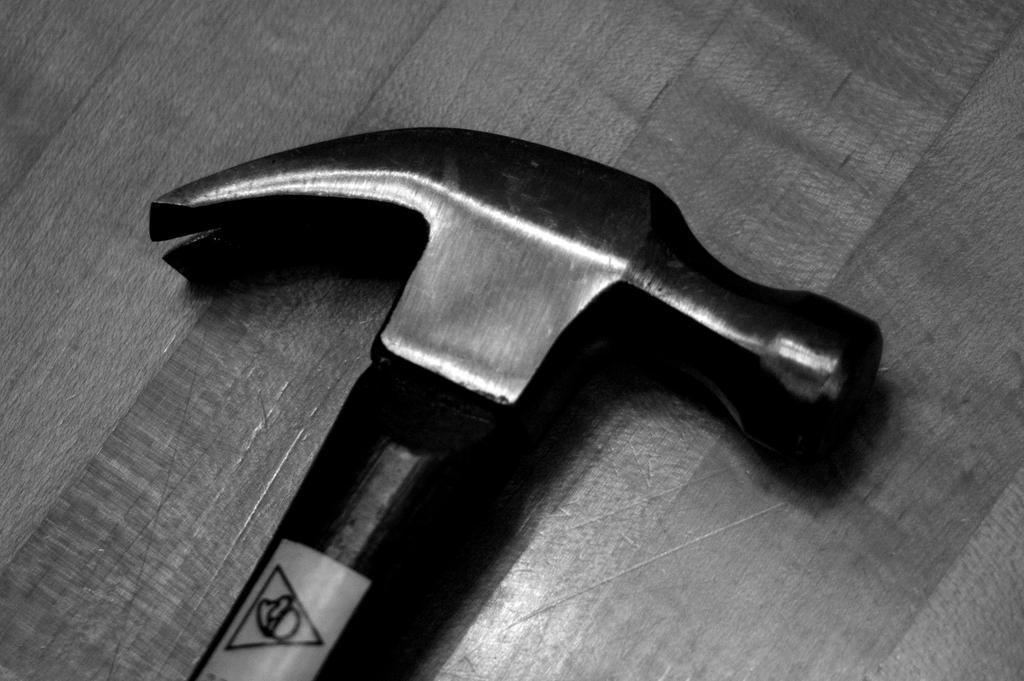

9 Narzędza łącznk. Narzędza łącznk Panele kompozytowe produkowane przez LS Tech-Homes oraz cały system SIP jest zaprojektowany z myślą o ułatwonym wykonawstwe obektów budowlanych. Wększość prac budowlanych może być wykonana przy pomocy standardowych narzędz ceselskch. Jednakże w celu wykonana nestandardowych prac należy zastosować odpowedne narzędze opsane w podrozdzale. Charakterystyczne narzędza do konstrukcj SIP. Pstolet do pank - posłuży łatwej aplkacj pank, która wypełn szczelny pomędzy panelam. Drabna,m - jest zalecana do pracy z panelam, których maxymalna wysokość sęga m.. Typowe narzędza do konstrukcj SIP Pła ręczna - potrzebna do beżących docnek mnejszych elementów na budowe. Wkrętarka elektryczna z wertłam do betonu, których ostrza wykonano z węglków spekanych (tzw. wertła wdowe), o średncy co najmnej 0 mm oraz długośc 0 mm. Wertarka udarowa - potrzebna do otworowana betonowego podłoża. Otwornca używana do wydrążena otworów w belce podwalnowej oczepowej, które są wykorzystywane przy montażu nstalacj elektrycznej. Ścerak do styropanu - do poprawnego ułożena panel, czasam potrzeby jest ścerak umożlwający odpowedną obróbkę rdzena styropanowego. Nóż tapcersk - najlepej używać szerokch ostrzy noża do powerzchownych obróbek panel lub wykończeń panela. Pasy spnające - szczególne pomocne przy przenoszenu wązk panel na budowe. Pasów używamy równeż do wyrównywana ścśnęca ze sobą ścan umocowanych w podwalne. Duży ścerak do styropanu - do poprawnego ułożena panel, czasam potrzeby jest ścerak umożlwający odpowedną obróbkę rdzena styropanowego. Elektryczny nóż do styropanu - pozwala w łatwy sposób wycąć wnętrze panela. Ręczna pła tarczowa - szczególne sytuacje na budowe wymagają użyca ręcznej pły tarczowej do do cęca panel SIP MgO Green. Taka obróbka pownna być wykonywana zgodne z projektem Wkrętarka - podczas montażu panel używa sę dużej lośc wkrętów. Używane wkrętark elektrycznej znaczne skróc czas ch montażu. Mocny sznur szalowy. Sznur przydatny jest podczas montażu panel do wygrodzena obszarów oraz wyznaczana pozomów montaży panel. Kątownk - dla poprawnego ustawena ponowych panel najlepej używać kątownka. Przydaje sę on równeż do wyznaczana ponów pozomów na budowe. Odważnk ze sznurkem - podczas montowana panel ważna jest precyzja. Do wyznaczana ocenana prawdłowego położena panel warto używać odważnka ze sznurkem. m pozomca - zaleca sę używana pozomcy m poneważ panele posadają wymary do m. Taka długość pozomcy zapewna optymalną pracę na budowe podczas montażu panel. Pła ręczna o długośc ostrza 0mm - mogąca docąć końcówk panel. Używana tylko zgodne z projektem, ne można jej stosować do zmany konstrukcyjnej panela, a tylko do jego obróbk. Młot,kg - młot potrzebny do dobjana belek oraz dobjana panel do sebe.. Łącznk LS Tech-Homes przebadał zatwerdzł odpowedne łącznk, które zapewnają najwyższej jakośc połączene z okładznam, podwalnam nnym elementam drewnanym systemu SIP. Pownny być stosowane tylko wkręty spełnające odpowedne wymagana. Podczas pracy z systemem SIP zwróć uwagę na następujące zalecena:!!! Ne używaj czarnych wkrętów w kontakce z systemem SIP. Używaj tylko wkrętów galwanzowanych lub ze stal nerdzewnej. Używaj wkręty posadające szerok łeb z powerzchnowym nacęcem umożlwającym ch montaż w okładzne cementowo-magnezjowej. Jeśl tego zażądasz, LS Tech-Homes dostarczy łącznk nezbędne na twojej budowe, zgodne z odpowedną specyfkacją. Łom - w szczególnych przypadkach może być przydatny do rozdzelena złączonych już ze sobą panel.

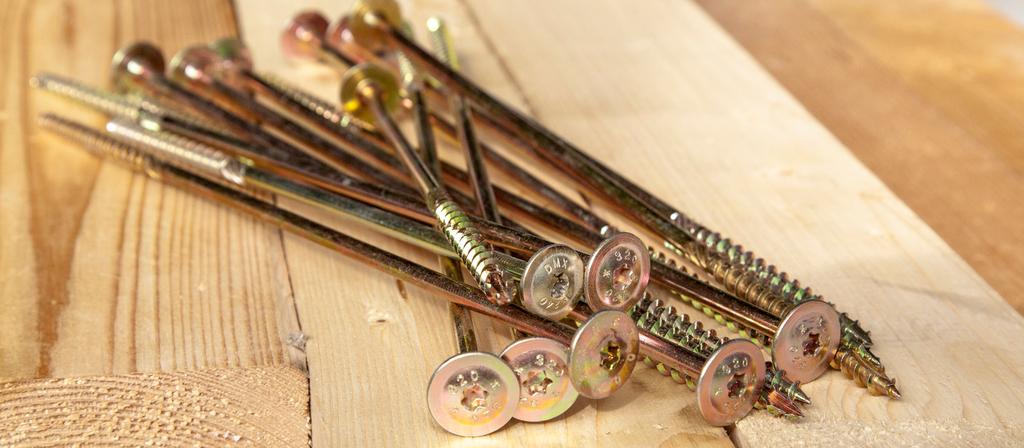

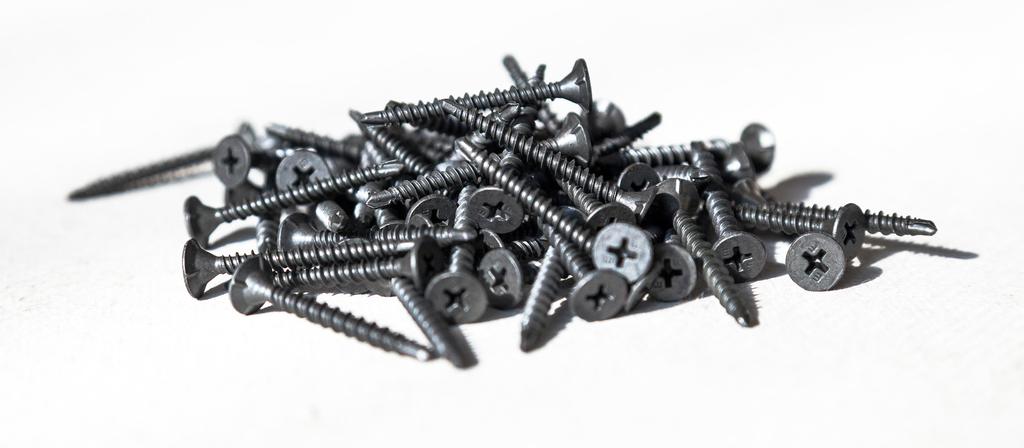

10 Narzędza łącznk.. Łącznk połac ścany podwalny.. Łącznk do dachów / podłóg Wkręty samo wercące do okładzn cementowo-magnezjowych Evoluton WHX. Łeb stożkowy z nacęcem rowkowym. Wkręty samo wercące do okładzn cementowo-magnezjowych Evoluton WHX. Łeb stożkowy z nacęcem rowkowym.. Kleje / Uszczelnacze Rozmar. mm mm. LS Tech-Homes przetestował zaaprobował odpowedne metody uszczelneń połączeń wykonywanych przy pomocy panek taśm. Zdobyte dośwadczene pozwolło na dobrane metod umożlwających osągnęce połączeń uszczelneń o podwyższonej jakośc szczególne w systeme SIP. Pownno używać sę tylko zaaprobowanych środków. zdjece evoluton Zalecene zwązane z materałam używanym podczas pracy z systemem SIP:! Ne używaj kle, panek lub taśm klejących bazujących na rozpuszczalnkach podczas pracy z systemem SIP. Rozpuszczalnk ne tylko mogą reagować z styropanowym rdzenem, ale równeż stoją w sprzecznośc z kerunkem budownctwa ekologcznego, który został obrany przez LS Tech-Homes... Pank uszczelnające wkręty samo wercące Evoluton WHX. Panka poluretanowa, np. frmy Tytan, przeznaczona do typowych prac budowlanych, zolacj, uszczelnena. Aplkowana przy pomocy pstoletu. LS Tech Homes dostarcza zatwerdzone pank uszczelnające w ramach kontraktu z klentem... Łącznk narożnków ścany Wkręty Heco-Topx do łączena belek w narożach. Proflowany trzpeń szpc, łeb stożkowy żebrowany, nacęce Torx. Rozmar 8.0 mm / 80 mm Rozmar 8.0 mm / 80 mm zdjece złotego torxa Panka poluretanowa.. Uszczelnacze slkony Wkręty Heco-Topx Slkon unwersalny, np. frmy Tytan, przeznaczony do uszczelnana połączeń, dylatacj szczeln, kanałów kablowych oraz zabezpeczene panek poluretanowych przed promenam UV. Aplkowany przy pomocy pstoletu. Produkt ten może być zakupony w dowolnym sprzedawcy materałów budowlanych lub dostarczony przez LS Tech-Homes... Łącznk do drewna 8 9

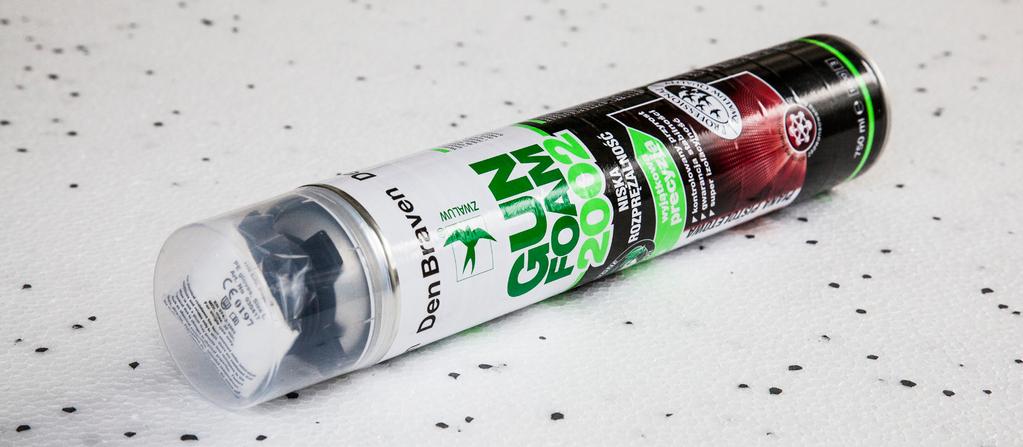

11 .. Taśmy uszczelnające Samoprzylepna taśma do zolacj powerzchn. Pownna zapewnć trwałe zabezpeczene przed przenkanem wody Produkt może być dostarczony przez LS Tech-Homes wraz z płytam... Membrany fole budowlane Płynna fola uszczelnająca do wykonywana przecwwlgocowych powłok uszczelnających, stosowana wewnątrz na zewnątrz budynku. Produkt może zostać dostarczony wraz z panelam SIP lub zakupony w lokalnego dostawcy. W zależnośc od rodzaju zaprojektowanej konstrukcj należy zapatrzyć sę w fole wstępnego kryca, parozolacyjne /lub membrany paroprzepuszczane. Powyższy asortyment może zostać dostarczony wraz z panelam SIP lub zakupony w lokalnego dostawcy. 0

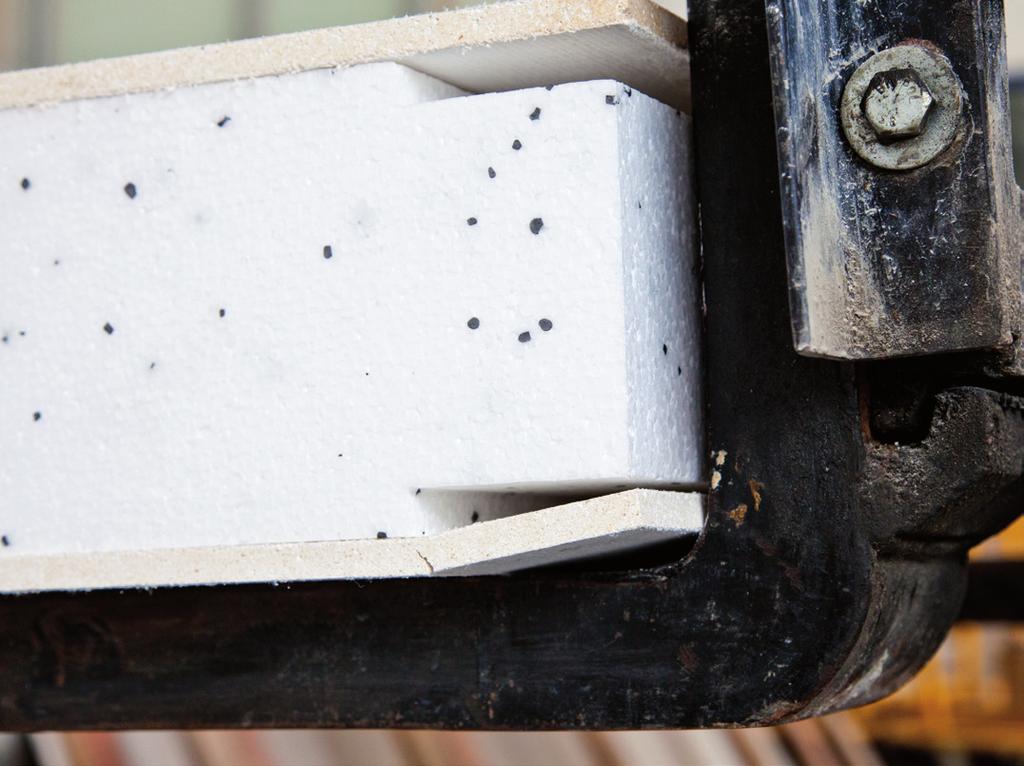

12 Plac budowy, dostawa, obsługa składowane. Plac budowy, dostawa, obsługa składowane. Wjazd na plac budowy Panele SIP są generalne dostarczane przez cężarówk z przyczepą żurawem. W zwązku z tym mogą wystąpć pewne problemy na placu budowy. Wszelke ndywdualne warunk dostawy pownny być zgłoszone do przedstawcela LS Tech-Homes odpowedno wcześnej przed datą dostawy. Rozważ potencjalne obszary występowana problemów: szerokość dróg dojazdowych, powerzchna umożlwająca zawracane pojazdów maszyn, wytrzymałość przepustów mostów, obecność drzew roślnnośc koldującej z poruszającym sę pojazdam, obecność zaslających ln elektrycznych, obszar placu parkngowego oraz możlwość rozłożena np. stablzatorów dźwgów rozładunkowych, położene placu przeznaczonego na składowane panel. Opcjonalne, system rozładunkowy może zawerać wózk wdłowe lub półcężarówk.. Dostawa Frmy transportowe potrzebują pewnego czasu na rozładunek. Dlatego jest stotne by był wcześnej przygotowany plan rozładunku, a jeśl to jest koneczne równeż odpowedno przygotowan pracowncy. Upewnj sę, że frma transportowa jest odpowedno wcześne ponformowana o warunkach dostawy ewentualnych trudnoścach mogących powstać na docelowym mejscu rozładunku. Wzyta przedstawcela frmy transportowej na docelowym placu będze najpewnejszym sposobem wyelmnowana ewentualnych neporozumeń. Zdj. Zdj.!! Uważaj na zaokrąglony róg wysęgnka powodujący zgnane dolnej okładzny panel Uważaj na ostrze wysęgnka, które wystaje poza przenoszone panele, poneważ mogą przyczynć sę do uszkodzena nnych panel podczas ładunku / rozładunku. Możlwe jest używane podnośnka ramennego do unoszena stosu panel, jednakże należy zwrócć uwagę na możlwość uszkodzena krawędz panel przez pasy mocujące. Zastosowane odpowednej belk poprzecznej wyelmnuje możlwość uszkodzena krawędz. Omów z operatorem żurawa możlwe uszkodzena jake są zwązane powyższą metodą rozładunku. Panele dostarczane są zazwyczaj w forme uporządkowanego stosu ułożonego na drewnanych paletach zabezpeczonego odpowednm pasam lub dodatkową konstrukcją stalową. Palety pozostają na mejscu, aż do odcęca pasów zabezpeczających. Ich obecność pozwala na podnoszene układane panel SIP bez dodatkowych operacj przygotowujących, np. przy wykorzystanu wózków wdłowych. Zaleca sę przenoszene panel SIP wraz z paletam, które stanową stablną podstawę na placu składowana oraz umożlwają układane jeden na drugm kolejnych stosów panel. Dokumentacja dotycząca dostawy. Obsługa Nska masa własna pojedynczego panelu pozwala na przenoszene go przez pracownków. Jednakże operacja przenoszena całej palety panel SIP pownna być wykonana przy pomocy urządzeń takch jak wózk wdłowe. Paleta panel SIP pownna być przenesona do obszaru przystosowanego do składowana. Zastosowane odpowednch prętów rozporowych jest równeż możlwe pod warunkem, że jego szerokość będze w przyblżenu równa szerokośc transportowanych panel. Ładowark z wysęgnkem wdłowym wózk wdłowe znakomce sprawdzają sę przy rozładunku panel. Podczas rozładunku ne zapomnj o zaokrąglenach, które występują w rogu konstrukcj wysęgnka wdłowego, a które mogą przyczynć sę do uszkodzena panel (Zdj. ). Układane panel, aż do samego zaokrąglonego końca wysęgnka prowadz do ch zgnana. Osłabona krawędź panel, w częśc ne posadającej styropanowego rdzena, jest podatna na uszkodzena wynkające ze zgnana. W wększośc przypadków powyższy sposób załadunku ne spowoduje uszkodzeń, jednakże w przypadku obcążeń uderzenowych (np. podczas ruchu pojazdu) wystąp wysoke prawdopodobeństwo uszkodzena panel.

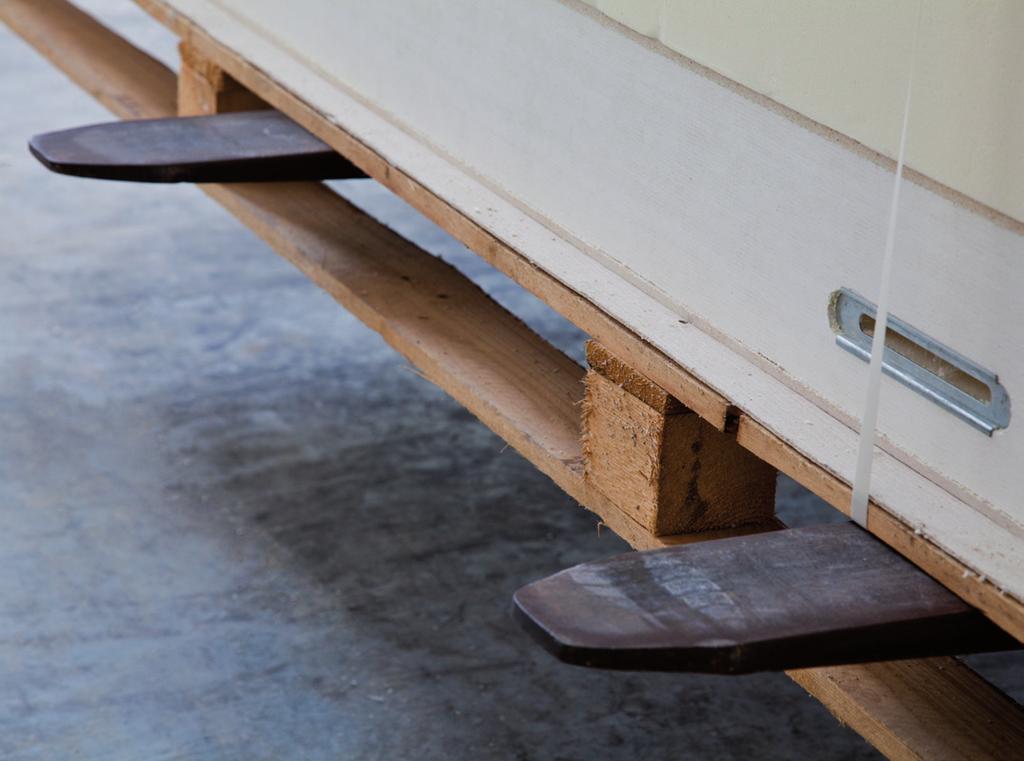

13 Składowane transport na placu budowy. Składowane transport na placu budowy Panele SIP MgO Green przenosć pozomo trzymając za dłuższy bok. Ne należy przenosć panel trzymając je za narożnk, gdyż prowadz to do ch uszkodzena x Panele SIP MgO Green należy zabezpeczać folą przed wpływem nekorzystnych warunków atmosferycznych, w przypadku ch ustana fola zabezpeczająca pownna zostać usunęta, co pozwolłoby na wyschnęce przewetrzene panel. Panele SIP MgO Green przenosć, chwytając za dolną okładznę. Zabrana sę przenoszena panel, chwytając za górną okładznę. Panele SIP MgO Green należy składować na równym, płaskm stablnym podłożu. Panele SIP MgO Green należy przemeszczać na paletach przy użycu zawesa wdłowego lub wdeł prostych. Ne należy przemeszczać palet przy pomocy pasów, które powodują łamana ch krawędz. Zabrana sę chodzena stawana na panelach SIP MgO Green, prowadz to do uszkodzena ch krawędz. Panele SIP MgO Green należy przemeszczać za pomocą wózków wdłowych tylko w zabezpeczonych paczkach. Ne należy przemeszczać panel luzem. Zabrana sę wspnana po panelach SIP MgO Green. Zdejmując lub układając panele w stose należy korzystać z podwyższena by ne uszkodzć panel SIP MgO Green. Zabrana sę składowana palet jednej na drugej przez dłuższy okres czasu.! Frma LS Tech-Homes ne ponos odpowedzalnośc za newłaścwe przechowywane oraz przemeszczane panel na placu budowy, nestosowane sę do powyższych reguł będze skutkować utratą gwarancj na wyżej wymenone produkty. Na placu budowy każdy pracownk dba o własne bezpeczeństwo zdrowe własne osób, których dotyczą jego dzałana lub zanedbana w pracy. Zgodne z odbytym szkolenam nstrukcjam pracodawcy, pracowncy pownn w szczególnośc: właścwe wykorzystywać urządzena, narzędza substancje zwązane z wykonywaną pracą, właścwe stosować środk ochrony ndywdualnej, nezwłoczne nformować o każdej zastnałej sytuacj w mejscu pracy sytuacj, stanowącej poważne bezpośredne zagrożene.

14 . Dokumentacja dotycząca dostawy Kerowca odpowedzalny za transport pownen posadać lst przewozowy zawerający adres sprzedawcy, adres docelowy, rodzaj przewożonego materału oraz jego lość cenę. Odborca zobowązany jest do sprawdzena dostawy potwerdzena zgodnośc z lstem przewozowym. Jest bardzo stotne by sprawdzć czy ne powstały żadne uszkodzena podczas transportu. Podczas rozładunku sprawdź czy lość jakość produktu odpowada welkoścom zadeklarowanym w dokumentacj. Wszelke zauważone uszkodzena zaraportuj na lśce przewozowym. Będze to podstawą do ewentualnych negocjacj z przedstawcelem LS Tech-Homes. Nektóre uszkodzena panel mogą być dopuszczalne. Jest dopuszczalne by panel posadający newelke uszkodzena został na budowe pod warunkem, że uszkodzony obszar znajduje sę w obszarze otworów okennych drzwowych. Powyższe rozwązane jest akceptowalne poneważ uszkodzona część zostane usunęta podczas wycnana odpowednch otworów. Podpsane rachunku / lstu przewozowego bez dodatkowych uwag będze nterpretowane jako dostarczene materałów w nenaruszonej forme. Zawsze kontaktuj sę z przedstawcelem LS Tech-Homes S.A. jeśl zauważysz błędy.

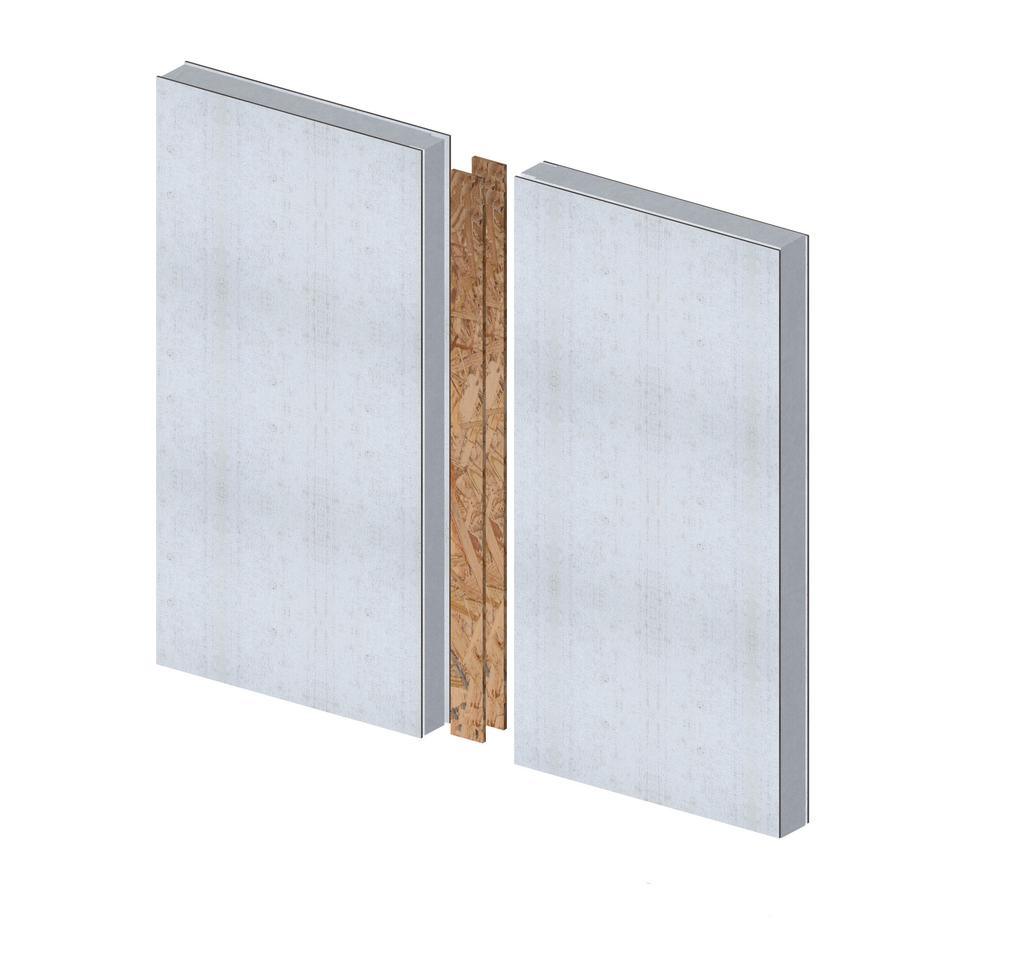

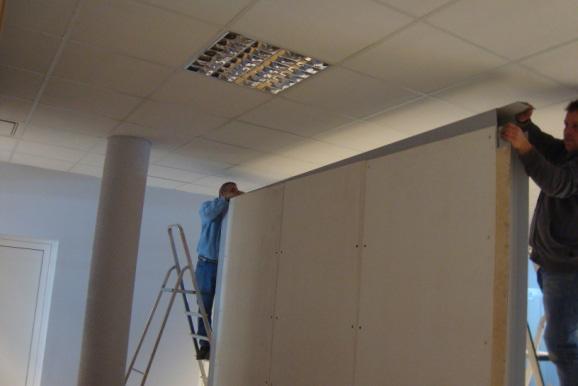

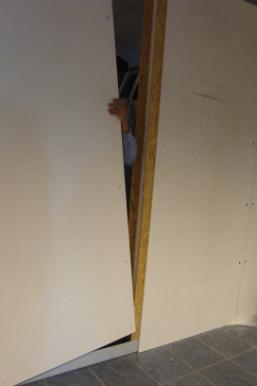

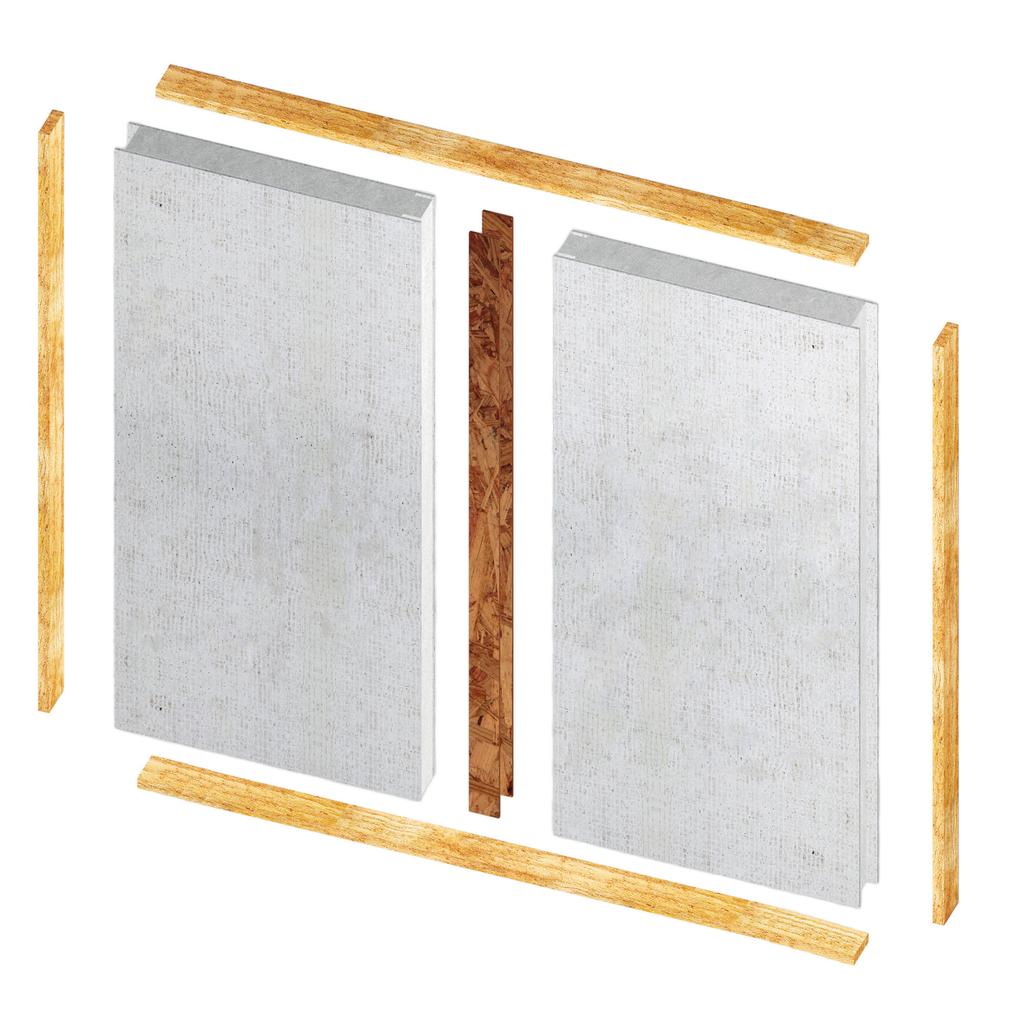

15 Połączene panel do panelu Połączene panel do panelu. Połączene panel do panelu Najbardzej powszechnym rozwązanem połączeń jest zastosowane wkładek typu splne wykonanych z płyty magnezjowej lub OSB. Wkładkę łączącą umeszcza sę w wpustach, które są fabryczne wydrążone w styropanowym rdzenu. W standardowych panelach SIP umeszczane są wkładk o szerokośc 00 mm? grubośc mm. Rozmar wpustów jest dostosowany do rozmarów wkładek. Inne rodzaje połączeń opsane są w dalszej częśc nstrukcj. Dodatkowo panele SIP posadają drążena dopasowane do belk podwalnowej, oczepowej, a także słupków konstrukcyjnych skonstruowany w tak sposób by powyższe elementu zostały ukryte w panelu. Na plac budowy dostarczane są gotowe panele z wdrążonym wpustam służącym do łączena panel. Procedura połączeń przedstawona jest na ponższych rysunkach panel do panelu. Krok Umeść perwszy panel kompozytowy na belce podwalnowej tak by belka podwalnowa wypełnła pozomy wpust w panelu SIP. Umeść ponowe elementy łączące (slne) w ponowych wpustach perwszego panelu. Krok Ustaw drug panel na belce podwalnowej, analogczne jak perwszy panel, tzn. tak by belka podwalnowa wypełnła pozomy wpust w panelu SIP. Ostrożne dodosuwaj panel do już zanstalowanego panelu tak by zamontowane wkładk wypełnły ponowe wpusty drugego panelu. Można równeż zastosować technkę montażu polegająca na ustawenu drugego panelu pod pewnym kątem w sąsedztwe już zamontowanego panelu. Następne należy ostrożne obrócć panel do pozycj normalnej tak by wystające wkładk, znajdujące sę w perwszym panelu, wypełnły wpusty panelu montowanego. Krok Prawdłowo zestawone panele będą stanowć konstrukcję cągłą z - mm szczelną dylatacyjną pomędzy okładznam. Wkładk typu splne pownny być połączone z okładznam przy pomocy wkrętów. Metodę prawdłowego wypełnena szczelny, wykorzystana wkrętów do połączeń wkładek z okładznam wykończena opsano w dalszej częśc nstrukcj. Obekt budowlany wykonany w systeme SIP posada strukturę monoltyczną. Jest nezmerne ważne by wszystke panele były strukturalne połączone, zwłaszcza w mejscach połączeń ścan, podłóg dachu. Prawdłowe połączene panel zapewna cągłość systemu SIP. Ponższy rozdzał przedstawa szczegóły połączeń, które stanową prawdłowe rozwązane dla wększośc powszechne zastnałych sytuacj na placu budowy. Krok Kolejne panele należy montować zgodne z procedurą opsaną w poprzednch punktach.częśc nstrukcj. 8 9

16 Połączene panel do panelu.a Połączene dwóch panel za pomocą wkładek z płyty magnezjowej MgO Green.B Połączene dwóch panel SIP MgO Green za pomocą pór z OSB Płyta magnezowa MgO Green mm Styropanowy rdzeń Póro obce / Splne / MgO Green Uszczelnene np. panka poluretanowa Wkręt nerdzewny,x mm Zalecamy, aby szpara dylatacyjna była w grancy od - mm Dopuszczalne obcążena ponowe ścan [kn/m] Panel SIP grubość [mm] SIP wysokość [mm] Płyta magnezowa MgO Green mm Styropanowy rdzeń Póro obce / Splne / OSB Uszczelnene np. panka poluretanowa Wkręt nerdzewny,x mm Zalecamy, aby szpara dylatacyjna była w grancy od - mm Dopuszczalne obcążena ponowe ścan [kn/m] Panel SIP grubość [mm] SIP wysokość [mm]

17 Połączene panel do panelu.c Rozmeszczene wkrętów łączących panele SIP MgO Green.D Połączene dwóch panel SIP MgO Green za pomocą belk kompozytowej 00 mm 00 mm Płyta magnezowa MgO Green mm Styropanowy rdzeń Słupek drewnany Uszczelnene np. panka poluretanowa Wkręt nerdzewny,x mm Zalecamy, aby szpara dylatacyjna była w grancy od - mm Wkręty wykorzystywane są do wykonana trwałego połączena pomędzy okładzną panelu elementów łączących, ukrytych w styropanowym rdzenu, takch jak wkładk łączące, drewnane słupk belk podwalnowej. Wkręty pownny być równomerne rozmeszczone wzdłuż krawędz połączena. Odległość pomędzy sąsadującym wkrętam ne pownna być wększa jak 00 mm. Należy zwrócć uwagę by wkręty ne znajdowały sę w blskm otoczenu krawędz okładzny, poneważ może to doprowadzć do jej lokalnego uszkodzena. Mnmalna odległość pomędzy montowanym wkrętam krawędzą okładzny wynos cm. Płyta magnezowa MgO Green mm Styropanowy rdzeń Belka kompozytowa dwuteowa Uszczelnene np. panka poluretanowa Wkręt nerdzewny,x mm Zalecamy, aby szpara dylatacyjna była w grancy od - mm Uwaga: efektem prawdłowego połączena panel będze konstrukcja cęgła z szczelną dylatacyjną (szerokość - mm) pomędzy okładznam. Szczelna pownna zostać wypełnona odpowednm materałem uszczelnającym. Prawdłowo docśnęte panele spowodują równomerne rozprowadzene pank uszczelnającej na bocznej powerzchn panel.

18 Połączene panel do panelu.e Połączene dwóch panel SIP MgO Green za pomocą belek drewnanych.f Uszczelnane panel SIP MgO Green Płyta magnezowa MgO Green mm Styropanowy rdzeń Słupek drewnany Uszczelnene np. panka poluretanowa Wkręt nerdzewny,x mm Wkręt do drewna Zalecamy, aby szpara dylatacyjna była w grancy od - mm Uwaga: efektem prawdłowego połączena panel będze konstrukcja cęgła z szczelną dylatacyjną (szerokość - mm) pomędzy okładznam. Szczelna pownna zostać wypełnona odpowednm materałem uszczelnającym. Prawdłowo docśnęte panele spowodują równomerne rozprowadzene pank uszczelnającej na bocznej powerzchn panel. Płyta magnezowa MgO Green mm Styropanowy rdzeń Belka oczepowa Uszczelnena pomędzy panelam SIP, belką podwalnową Belaka podwalnowa oczepową należy wykonać poprzez nałożene pank uszczelnającej w korytkach znajdujących sę na bokach styropanowego rdzena. Dodatkową warstwę pank nałożyć na belkach Uszczelnene np. panka poluretanowa słupkach drewnanych. Docśnęte elementy utworzą równomerne rozłożona powerzchnę uszczelnającą.

19 Połączene panel do panelu.g Uszczelnane panel SIP MgO Green z kanałam elektrycznym.h Mocowane panel SIP MgO Green do podłoża żelbetonowego 8 9 Płyta magnezowa MgO Green mm Styropanowy rdzeń Płyta magnezowa MgO Green mm Styropanowy rdzeń Belka oczepowa Belka podwalnowa Uszczelnene np. panka poluretanowa Uszczelnena pomędzy panelam SIP z kanałam elektrycznym należy wykonać analogczne jak uszczelnena zwykłych panel. Dodatkowym elementem uszczelnena jest warstwa pank uszczelnającej ułożona w otoczenu kanału elektrycznego. 8 9 Belka podwalnowa Śruba mocująca M / wklejana Uszczelnene np. panka poluretanowa Wkręt,x mm Izolacja np. papa Obróbka blacharska Okapnk z uszczelnenem Belka podwalnowa oraz panel SIP ne pownny być układane bezpośredno na betonowej konstrukcj fundamentu. Powszechne stosowaną metodą odzolowana fundamentu od pozostałej częśc obektu budowlanego jest ułożene warstwy termozgrzewalnej. Następne belka podwal nowa układana jest na warstwe papy przytwerdzona do podłoża przy pomocy śrub. Belka podwalnowa stanow podstawę ścennego panelu SIP.

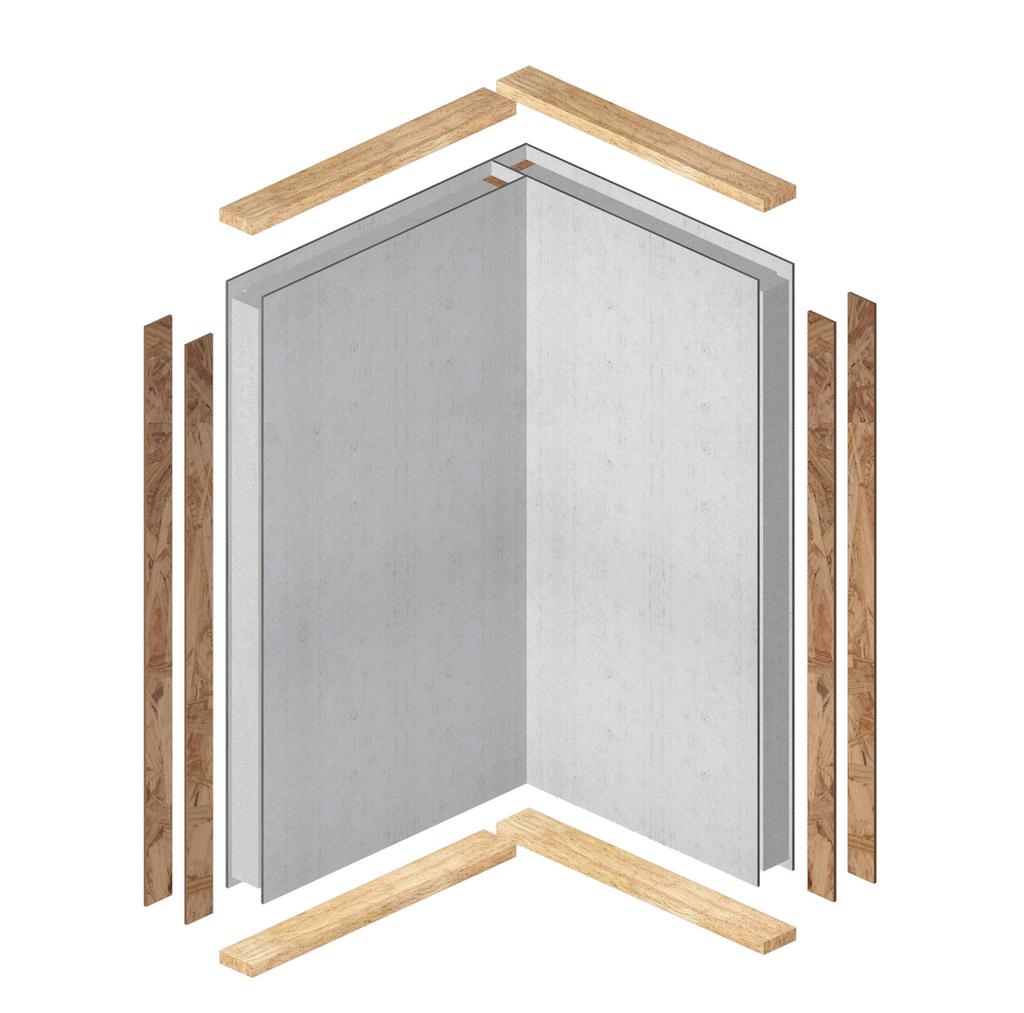

20 Połączena kątowe panel SIP MgO Green Połączene kątowe panel SIP MgO Green.A Połączene panel pod kątem 90 0 Wdok z góry Przekrój Obekt budowlany wykonany w systeme SIP posada strukturę monoltyczną. Jest nezmerne ważne by wszystke panele były strukturalne połączone, zwłaszcza w mejscach połączeń ścan, podłóg dachu. Prawdłowe połączene panel zapewna cągłość systemu SIP. Ponższy rozdzał przedstawa szczegóły połączeń, które stanową prawdłowe rozwązane dla wększośc powszechne zastnałych sytuacj na placu budowy. Strona zewnętrzna narożnka pownna być dodatkowo zabezpeczona, np. warstwą fol w płyne, na szerokośc co najmnej 0 cm. Belkę oczepową należy połączyć z słupkam przy pomocy wkrętów do drewna. Płyta magnezowa MgO Green mm Styropanowy rdzeń Słupek drewnany Uszczelnene np. panka poluretanowa Wkręt nerdzewny,x mm Sruba Torx Mx0 Zalecamy, aby używać wkętów na zakończenu belk drewnanej 8 9

21 Połączena kątowe panel SIP MgO Green.B Połączene panel pod kątem rozwartym Wdok z boku Przekrój Płyta magnezowa MgO Green mm Styropanowy rdzeń Słupek drewnany Uszczelnene np. panka poluretanowa Wkręt nerdzewny,x mm Sruba Torx Mx0 0 Połączene pod kątem rozwartym wymaga przygotowana słupków czołowych geometryczne dopasowanych do wpustu występującego na ponowej krawędz rdzena styropanowego. Belkę oczepową należy połączyć z słupkam przy pomocy wkrętów do drewna.

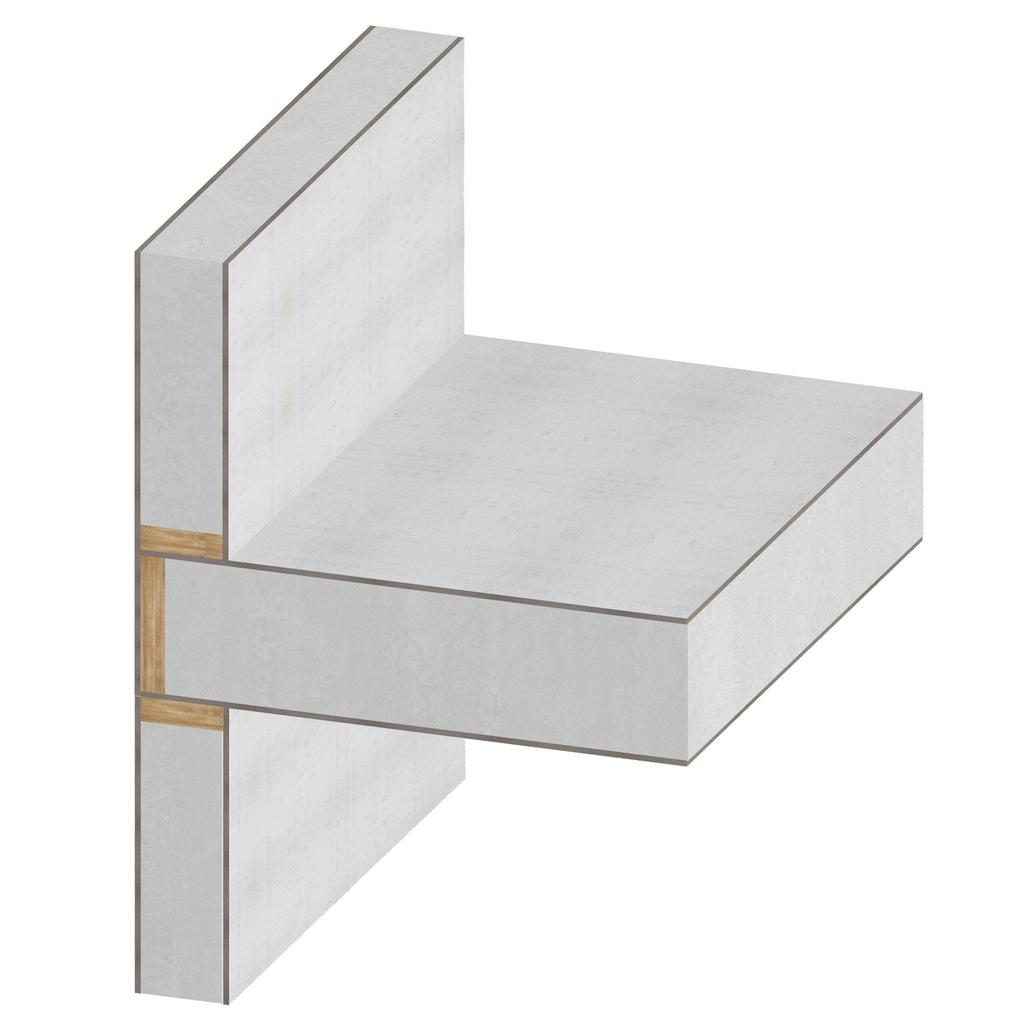

22 8 Połączene stropowe panel SIP MgO Green Połączene stropowe panel SIP MgO Green 8.A Połączene stropu z panel SIP MgO Green Strona zewnętrzna Wnętrze 8 Płyta magnezowa MgO Green mm Odpowedno wykonane połączene zapewna współpracę panel ścennych stropowych. Ponadto wpływa na przestrzenną sztywność układu przyczynając sę do zmnejszena ugęć. W nnejszym rozdzale zaprezentowano typowe połączene panel ścennych stropowych powszechne stosowanych w obektach meszkalnych. Rys..A prezentuje rozmeszczene elementów konstrukcyjnych, panel oraz łącznków. Styropanowy rdzeń Belka czołowa Śruba Torx Mx0 8 Belka Wkręt nerdzewny,x mm Uszczelnene np. panka poluretanowa Wykończene Belka oczepowa nższej kondygnacj stanow podparce dla stropu. Na panelu stropowym należy ułożyć belkę podwalnową wyższej kondygnacj przymocować do stropu ścany nższej kondygnacj przy pomocy śrub Torx. Belka podwalnowa wyższej kondygnacj jest pórem wykorzystywanym przy połączenu z stropem. Połączene belek drewnanych z okładznam MgO należy wykonać przy pomocy wkrętów.

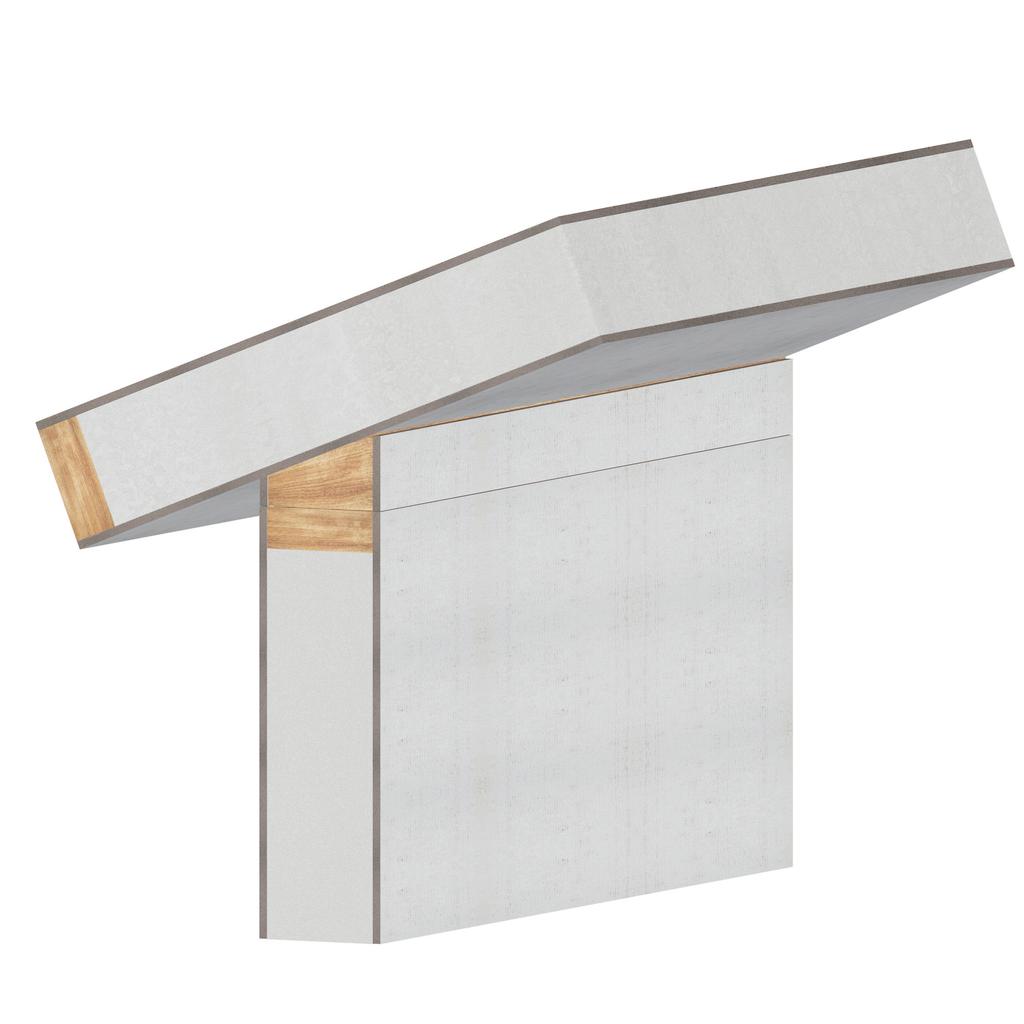

23 9 Połączena dachowe panel SIP MgO Green Połączene dachowe panel SIP MgO Green 9.A Połączene panela ścennego z dachowym Panel dachowy Panel ścenny W rozdzale przedstawono szczegóły połączeń panel ścennych dachowych, podparca panel na belce kalencowej oraz różne metody wykonana okapu. Opsano mędzy nnym rozwązane połączena z dachem jedno lub dwuspadowym (Rys..A), płaskm (Rys..B), wklęsłym (Rys..C). Zastosowane belk kalencowej jako podparca dla panel dachowych zostało przyjęte na Rys..C.E. Przedstawono rozwązane połączena panel dachowych z belkam ukrytym wewnątrz rdzena (Rys..U, Rys..W), które ma zastosowane równeż przy wykonywanu stropów. W ostatnej częśc rozdzału przedstawono metodę wykonana otworów w połac dachowej lub stropach (Rys..Y). Na każdym z detal pokazano rozmeszczene elementów konstrukcyjnych, panel oraz łącznków. Płyta magnezowa MgO Green mm Styropanowy rdzeń Belka oczepowa Wkręt nerdzewny,x mm Wkręt do drewna Uszczelnene np. panka poluretanowa Śruba Torx Mx0 Ścana poddasza wykonana jest z typowego panelu ścennego zakończonego belką oczepową. Dodatkowo należy wykonać wkładkę z belk drewnanej w kształce klna (przekrój trójkątny) dopasowanego do projektowanego pochylena połac dachowej. Belka oczepowa, dodatkowy kln drewnany panel dachowy połączone są śrubam Torex.

24 9 Połączena dachowe panel SIP MgO Green 9.B Połączene dachu prostego ze ścaną z panel SIP MgO Green 9.C Połączene panel dachowych SIP MgO Green z belką kalencową Panel dachowy 8 9 Panel ścenny Płyta magnezowa MgO Green mm Styropanowy rdzeń Śruba Torx Mx0 Płyta magnezowa MgO Green mm Styropanowy rdzeń Uszczelnene np. panka poluretanowa Belka oczepowa Wkręt nerdzewny,x mm Śruba Torx Mx0 Panel dachowy podparty jest na belce oczepowej panelu ścennego przymocowany do nej przy pomocy śrub Torx. Wymagane jest dodatkowe uszczelnene pomędzy panelem ścennym dachowym. 8 9 Belka kalencowa Śruba Torx Mx0 Belka drewnana Wkręt nerdzewny,x mm Okładzna dachowa / membrana PVC Uszczelnene np. panka poluretanowa Belka kalencowa stanow podparce dla panel dachowych. Każdy z panel pownen być zakończony boczną belką drewnaną. Geometra przekroju belk drewnanej oraz kalency pownna być przystosowana do projektowanego pochylena dachu.

25 9 Połączena dachowe panel SIP MgO Green 9.D Połączene panel dachowych SIP MgO Green z belką kalencową 9.E Rozmeszczene wkrętów łączących panele SIP Płyta magnezowa MgO Green mm Płyta magnezowa MgO Green mm Styropanowy rdzeń Styropanowy rdzeń Belka kalencowa Śruba Torx Mx0 Wkręt nerdzewny,x mm Uszczelnene np. panka poluretanowa Belka drewnana Panele dachowe oparte są na belce kalencowej, której geometra jest dopasowana do nachylena połac dachowej. Każdy panel dachowy posada zakończene w postac belk drewnanej o przekroju prostokątnym ułożonej w kerunku prostopadłym do okładzn. Panel dachowy belka kalencowa połączone są przy pomocy śrub Torx w tak sposób by trzpeń śruby był prostopadły do połac dachowej. Belka kalencowa Uszczelnene np. panka poluretanowa Belka drewnana Wkręt nerdzewny,x mm Śruba Torx Mx0 Połączene okładzn panel SIP belek drewnanych wykonuje sę przy pomocy wkrętów. Wkręty rozmeszcza sę równomerne. Wkręty należy umeszczać mjankowo w mejscach możlwego skrzyżowana. Połączene pomędzy panelam wykonuje sę przy pomocy śrub Torx. 8 9

26 9 Połączena dachowe panel SIP MgO Green 9.F Detal okapu 9.G Detal okapu Płyta magnezowa MgO Green mm Płyta magnezowa MgO Green mm Styropanowy rdzeń Styropanowy rdzeń Uszczelnene np. panka poluretanowa Poszyce dachu Belka drewnana Wkręt nerdzewny,x mm Poszyce dachu Wkręt do drewna Deska derwnana Uszczelnene np. panka poluretanowa Wkręt do drewna Deska drewnana 8 Wkręt nerdzewny,x mm 8 Belka drewnana 9 Istnejąca ścana 9 Istnejąca ścana 0

27 9 Połączena dachowe panel SIP MgO Green 9.H Detal okapu 9.I Dach płask Płyta magnezowa MgO Green mm Płyta magnezowa MgO Green mm Styropanowy rdzeń Styropanowy rdzeń Poszyce dachu Poszyce dachu Wkręt nerdzewny,x mm Wkręt nerdzewny,x mm Belka drewnana Belka drewnana Uszczelnene np. panka poluretanowa Uszczelnene np. panka poluretanowa Istnejąca ścana Istnejąca ścana

28 9 Połączena dachowe panel SIP MgO Green 9.J Detal okapu dachu płaskego 9.K Połączene dwóch panel SIP MgO Green za momocą bel drewnanej 8 9 Płyta magnezowa MgO Green mm Styropanowy rdzeń Poszyce dachu Wkręt nerdzewny,x mm Płyta magnezowa MgO Green mm Belka drewnana Styropanowy rdzeń Płyta OSB Śruba Torx Mx0 Deska drewnana Uszczelnene np. panka poluretanowa 8 Wkręt do drewna Wkręt nerdzewny,x mm 9 Uszczelnene np. panka poluretanowa Belka drewnana

29 9 Połączena dachowe panel SIP MgO Green 9.L Połączene dwóch panel SIP za pomocą kątownka 9.M Połączene panel dachowych ścennych 8 Płyta magnezowa MgO Green mm Styropanowy rdzeń Śruba Torx Mx0 Płyta magnezowa MgO Green mm Śruba mocująca M8x00 Styropanowy rdzeń Kątownk 0x0 Śruba Torx Mx0 Wkręt nerdzewny,x mm Śruba mocująca M8x00 Belka drewnana Belka drewnana 8 Uszczelnene np. panka poluretanowa Uszczelnene np. panka poluretanowa

30 9 Połączena dachowe panel SIP MgO Green 9.N Połączene panel dachowych ścennych 9.O Szczegół okapu - Połączene panel dachowych ścennych 9 8 Płyta magnezowa MgO Green mm Styropanowy rdzeń Płyta magnezowa MgO Green mm Uszczelnene np. panka poluretanowa Styropanowy rdzeń Gwoźdze Wkręt nerdzewny,x mm Wkręt nerdzewny,x mm Wkręt do drewna Wentylacja dachu Belka drewnana Deska drewnana Uszczelnene np. panka poluretanowa 8 Płytka kolczasta Śruba Torx Mx0 9 Pokryce dachu 8 9

31 9 Połączena dachowe panel SIP MgO Green 9.P Szczegół okapu - Połączene panel dachowych ścennych 9.R Rozmeszczene wkrętów łączących panele SIP Płyta magnezowa MgO Green mm Styropanowy rdzeń Płyta magnezowa MgO Green mm Styropanowy rdzeń Uszczelnene np. panka poluretanowa Śruba Torx Mx0 Gwoźdze Gwoźdze Wkręt nerdzewny,x mm Wkręt nerdzewny,x mm Wentylacja dachu Uszczelnene np. panka poluretanowa Deska drewnana Belka drewnana 8 Płytka kolczasta 8 Deska drewnana 9 Pokryce dachu 9 Pokryce dachu 0

32 9 Połączena dachowe panel SIP MgO Green 9.S Detal połączena z proflem dwuteowym 9.T Detal połączena Płyta magnezowa MgO Green mm Płyta magnezowa MgO Green mm Styropanowy rdzeń Styropanowy rdzeń Belka drewnana Śruba Torx Mx0 Wkręt Belka drewnana Belka dwuteowa Uszczelnene np. panka poluretanowa Śruba Wkręt nerdzewny,x mm

33 9 Połączena dachowe panel SIP MgO Green 9.U podłog / dachy 9.W podłog / dachy Płyta magnezowa MgO Green mm Tradycyjne belk stropowe, o przekroju prostokątnym, stanową podparce Styropanowy rdzeń dla panel podłogowych/dachowych, a w Belka czołowa zwązku z tym pownny być umeszczane przy każdej krawędz panelu. Prawdłowo Belka stropowa zamontowana belka stropowa jest ukryta w kanale wydrążonym w obrębe styropanowego rdzena. Płyta magnezowa MgO Green mm Styropanowy rdzeń Belka czołowa Belka dwuteowa Belk stropowe mogą być wykonane jako drewnane, kompozytowe o przekroju dwuteowym. Stanową podparce dla panel podłogowych/ dachowych, a w zwązku z tym pownny być umeszczane przy każdej krawędz panelu. Prawdłowo zamontowana belka stropowa jest ukryta w kanale wydrążonym w obrębe styropanowego rdzena.

34 9 Połączena dachowe panel SIP MgO Green 9.Y Otwór podłogowy/dachowy 9.Z Rozmeszczene panel dachowych w zależnośc od rodzaju konstrukcj A KONSTRUKCJA KROKWIOWA - Panele SIP MgO Green podparte są przez krokwe. Rozstaw krokw ne pownen być wększy od od rozpętośc panel. B KONSTRUKCJA DACHOWA Z BELKĄ POŚREDNIĄ - Panele SIP MgO Green układane są w kerunku od ścany do kalency. Jeśl jest wymagane dodatkowe podparce, zastosuj belkę pośredną. C DACH O KONSTRUKCJI KRATOWEJ - Wązary kratowe stanową podparce dla kolejnych płyt dachowych. Rozstaw osowy kratownc ne pownen być wększy od rozpętośc panel dachowych. Przewązka prostopadła do belk stropowej Belka stropowa Belka czołowa Panel podłogowy / dachowy Zaleca sę wykonywane otworów tak by ne koldowały z elementam nośnym takm jak belk stropowe lub krokwe. Dodatkową ochroną krawędz otworów stanową przewązk prostopadłe do belek stropowych.

35 0 Połączene elektryczne santarne panel SIP MgO Green Połączene elektryczne santarne panel SIP MgO Green 0.A Rozmeszczene nstalacj elektrycznej Kalenca Rozdzał prezentuje szczegółowe usytuowane przewodów elektrycznych w przegrodach ścennych dachowych. Przewody elektryczne układane ponowo mogą być ukryte w specjalne przygotowanych drążenach znajdujących sę w styropanowym rdzenu (Rys..A). Przewody pozome natomast mogą być ukryte w odpowednch kanałach znajdujących sę pomędzy panelam dachowym ścennym. Szczegół kanału pozomego przedstawono na Rys..B. W ostatnej częśc rozdzału (Rys..C) przedstawono sposób wykonana ponowego szachtu wykorzystywanego do montażu nstalacj santarnych. Przewody elektryczne (umeszczone w drążenach) ukryte w panelu Krokwe Belka oczepowa Kanał pozomy znajdujący sę pomędzy belką oczepową panelem dachowym Kanał ponowy (drążene ponowe) wnętrze panela wykorzystane do montażu nstalacj Specjalne drążena wykonane w styropanowym rdzenu służą do montażu nstalacj elektrycznej. Kanał pozomy begnący pomędzy ścaną panelam dachowym, uzyskano poprzez odpowedne połączene belk oczepowej z konstrukcją dachu (Rys.A,.B) 8 9

36 0 Połączene elektryczne santarne panel SIP MgO Green 0.B Szczegół nstalacj elektrycznej - szacht pozomy 0.C Szczegół nstalacj santarnej - szacht ponowy Płyta magnezowa MgO Green mm Płyta magnezowa MgO Green mm Styropanowy rdzeń Styropanowy rdzeń Wązka przewodów elektrycznych Przewody santarne Wkręt nerdzewny,x mm Belka drewnana Uszczelnene np. panka poluretanowa Śruba Torx Mx0 Szczegół kanału pozomego wykorzystywanego do montażu nstalacj elektrycznej. Rozwązane przewduje pozostawene pustk pomędzy panelem dachowym a ścennym. Po wprowadzenu wązk przewodów do otworu maskujemy go dodatkową belką drewnaną wykończoną z zewnątrz płytą MgO Green. Płyta MgO Green Słupek drewnany Wkręt nerdzewny,x mm Uszczelnene np. panka poluretanowa Szacht ponowy nstalacj santarnej wykonuje sę poprzez zamontowane odpowednej konstrukcj osłonowej. Dodatkowa konstrukcja osłonowa składa sę z płyty magnezowej MgO Green lub OSB wzmacnanej drewnanym słupkam przymocowanym do konstrukcj ścennej. 0

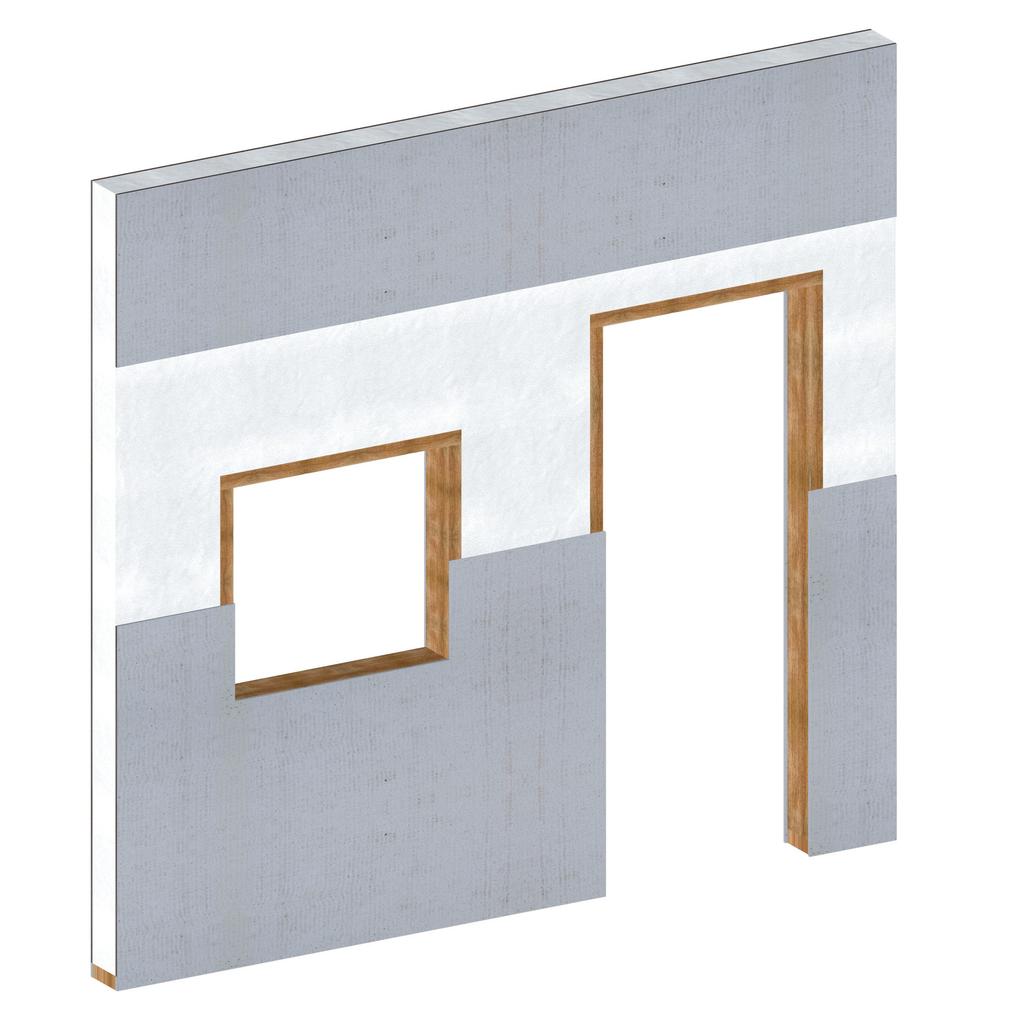

37 Połączene stropowe panel SIP MgO Green z otworam okennym drzwowym Połączene stropowe panel SIP MgO Green z otworam okennym drzwowym.a Otwory okenne drzwowe 8 Panel ścenny SIP MgO Green 9 0 Belka oczepowa Nadproże drzw Słupek ośceżncowy Obekty budowlane wykonane w technolog SIP z reguły wykonywane są jako konstrukcje szkeletowe. Jednakże panele SIP współpracują z konstrukcją powodują jej usztywnene. Wprowadzene otworów okennych drzwowych wpływa negatywne na sztywność lokalną globalną układu. W zwązku z tym krawędze otworów pownny być dodatkowo wzmocnone. W nnejszym rozdzale przedstawono metody wykonana otworów w przegrodach ścennych oraz ch wzmocnena przy pomocy dodatkowych słupków, belek nadproży Słupek drewnany Splne MgO Green - połączene panel Nadproże okna Belka podwalnowa Panel podokenny Belka parapetowa Przegrody ścenne wykonywane są z panel SIP połączonych wzdłuż krawędz wkładkam typu splne. Jeśl wymaga tego projekt nżyneryjny należy stosować ponowe słupk. W przypadku występowana otworów drzwowych okennych należy wzmocnć osłaboną konstrukcję przy pomocy pojedynczych słupków belek zamontowanych przy krawędzach otworów. Zaleca sę, co jest możlwe w przypadku wąskch otworów, zachować modularny rozstaw panel.

38 Połączene stropowe panel SIP MgO Green z otworam okennym drzwowym.b Szczegół otworu okennego.c Szczegół otworu okennego z wzmocowanym nadprożem 8 Belka oczepowa Nadproże okna Nadproże Słupk ośceżncy Typowy panel SIP MgO Green ścenny Belka parapetowa Panel podokenny Belka podwalnowa Przegrody ścenne wykonywane są z panel SIP połączonych wzdłuż krawędz wkładkam typu splne. Jeśl wymaga tego projekt nżyneryjny należy stosować ponowe słupk. W przypadku występowana otworów drzwowych okennych należy wzmocnć osłaboną konstrukcję przy pomocy podwójnych słupków belek zamontowanych przy krawędzach otworów. Zaleca sę, co jest możlwe w przypadku wąskch otworów, zachować modularny rozstaw panel. 8 8 Belka oczepowa 8 9 Dodatkowa belka usztywnająca Nadproże okna Nadproże Typowy panel SIP MgO Green ścenny Belka parapetowa Słupk ośceżncy Panel podokenny Belka podwalnowa Przegrody ścenne wykonywane są z panel SIP połączonych wzdłuż krawędz wkładkam typu splne. Jeśl wymaga tego projekt nżyneryjny należy stosować ponowe słupk. W przypadku występowana otworów drzwowych okennych należy wzmocnć osłaboną konstrukcję przy pomocy podwójnych słupków belek zamontowanych przy krawędzach otworów. Jeśl wymaga tego projekt nżyneryjny należy zastosować dodatkowe nadproże wzmacnające. Zaleca sę, co jest możlwe w przypadku wąskch otworów, zachować modularny rozstaw panel. 9

39 Połączene stropowe panel SIP MgO Green z otworam okennym drzwowym.d Szczegół otworów okennych drzwowych.e Szczegoł otworów okennych drzwowych Nadproże oparte na słupkach ośceżncowych Belka oczepowa Słupek ośceżncy Typowy panel SIP MgO Green ścenny Penel podokenny Panel ścenny SIP MgO Green Belka podwalnowa W przypadku szerokch lub sąsadujących otworów zastosowane modularnego rozstawu panel ścennych może okazać sę nemożlwe. W takm przypadku należy zamontować odpowedne słupk wykonane z panel kompozytowych, wzmocnone na krawędzach przy pomocy słupków drewnanych. Wymary słupków pownny być zgodne z projektem nżyneryjnym. Otwory zweńczone są nadprożam wykonanym w technolog SIP opartym o krawędze ponowych słupków wzmacnających otwory. Belka oczepowa Typowy panel SIP MgO Green ścenny Słupk ośceżncy / rama drzwowa Belk podokenne / rama podokenna Belka podwalnowa W przypadku szerokch lub sąsadujących otworów zastosowane modularnego rozstawu panel ścennych może okazać sę nemożlwe. W takm przypadku należy zamontować odpowedne słupk wykonane z panel kompozytowych, wzmocnone na krawędzach przy pomocy słupków drewnanych. Wymary słupków pownny być zgodne z projektem nżyneryjnym. Otwory zweńczone są nadprożam wykonanym w technolog SIP opartym o krawędze ponowych słupków wzmacnających otwory.

40 Połączene stropowe panel SIP MgO Green z otworam okennym drzwowym.f Połączene dwóch panel SIP za pomocą pór z OSB.G Rozmeszczene wkrętów łączących panele SIP Płyta magnezowa MgO Green mm Płyta magnezowa MgO Green mm Styropanowy rdzeń Styropanowy rdzeń Uszczelnene np. panka poluretanowa Belka drewnana Belka drewnana Wkręt nerdzewny,x mm Wkręt nerdzewny,x mm Uszczelnene np. panka poluretanowa 8 9

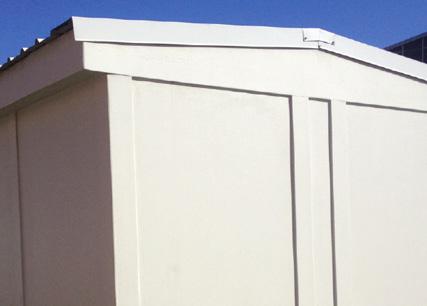

41 . Tradycyjny system wykończeń Wykończene powerzchn wewnętrznych może być zrealzowane przy pomocy powszechne stosowanych metod takch jak malowane, tapetowane, układane glazury, panel td. Zewnętrzna powerzchna wykończona jest przy pomocy tynku. W celu poprawena przyczepnośc pomędzy tynkem powerzchną panel należy zastosować dodatkową satkę. Satka wymagana jest w mejscach połączeń panel ze względu na możlwość powstana rys.. Wykończene przy pomocy łat osłanających Najbardzej ekonomcznym sposobem wykończena obektów budowlanych wykonanych w technolog SIP jest zastosowane łat osłanających, które są układane na połączenach zewnętrznych płyt, a następne malowane zewnętrznej powerzchn obektu. Połączena panel uszczelnone są poprzez zastosowane łat osłanających o grubośc 8 mm oraz szerokośc mnmum 90 mm. Przed przymocowanem łaty osłanającej należy uszczelnć połączene sąsadujących panel np. przy pomocy warstwy fol w płyne. W celu zabezpeczena przed wnkanem wody pod łaty osłanające należy zastosować slkon/uszczelnacz wzdłuż ponowych pozomych krawędz łat zabezpeczających. Wzualzację obektu wykończonego przy użycu łat osłanających przedstawono na Rys.. Rys. : Wykończene ścan zewnętrznych przy pomocy łat osłanających Szczególna uwaga pownna być zwrócona przy uszczelnanu pozomych krawędz łat osłanających. Woda, która dostała sę na pozomą krawędź łaty osłanającej ma utrudnony odpływ w przecweństwe do krawędz ponowych. Zanm ustalsz metodę malowana ścan produkty jake zamerzasz do tego celu użyć, skontaktuj sę z LS Tech-Homes S.A. by uzyskać aktualne nformacje na temat metod wykończena powerzchn. Zakład Produkcyjny: 80 8 LS Tech-Homes S.A. NIP: --0- ul. Karola Korna / -00 Belsko-Bała LS-TECH HOMES S.A. ul. Junacka -0 Czechowce-Dzedzce tel./fax: E-mal: sekretarat@lstechhomes.com
