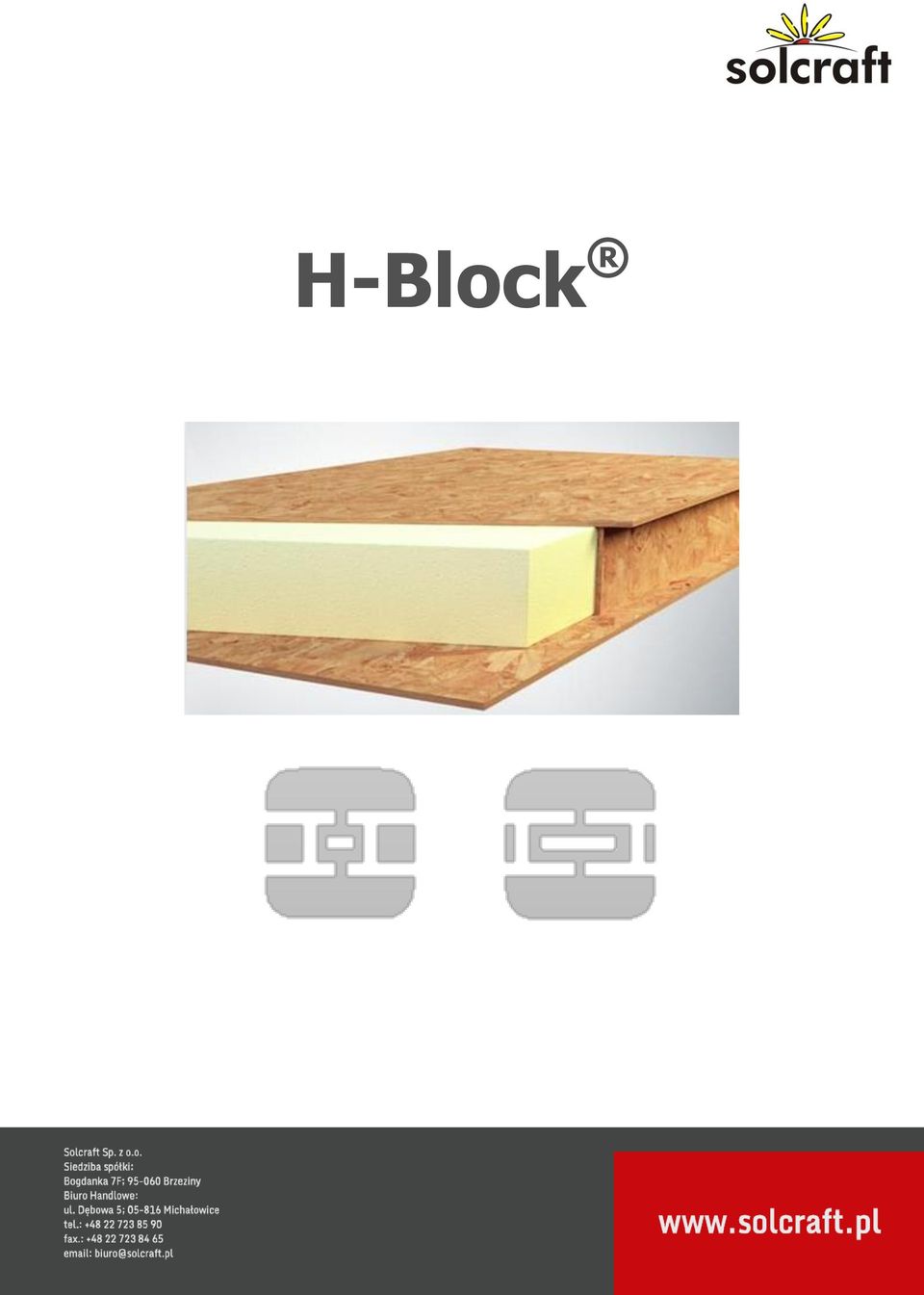

1 H-Block

2 H-Block Izolacyjna Płyta Konstrukcyjna Spis treści Idea produktu... 3 Warianty płyty H-Block... 4 Zastosowanie Izolacyjnych Płyt Konstrukcyjnych H-Block... 5 H-Block plus... 6 Zastosowanie Izolacyjnych Płyt Konstrukcyjnych H-Block plus... 7 Spis Rysunków:... 7 H-Block rysunki techniczne... 8 H-Block plus rysunki techniczne

3 Idea produktu H-Block, to chroniona prawem patentowym, izolacyjna płyta konstrukcyjna zbudowana z pianki poliuretanowej, zamkniętej w konstrukcji skrzynkowej i trwale połączonej z okładziną drewnopochodną OSB. Lekki, ale bardzo wytrzymały, H-Block stanowi materiał konstrukcyjny do budowy nośnych i/lub osłonowych ścian, stropów, dachów i podłóg w budynkach mieszkalnych jedno- i wielorodzinnych oraz użyteczności publicznej. Choć jest on stosowany przede wszystkim jako element nośny, może być również wykorzystany jako wypełnienie konstrukcji drewnianej, stalowej lub żelbetowej. Jednocześnie H-Block jest najwyższej klasy izolatorem termicznym a co za tym idzie - materiałem doskonałym do wznoszenia budynków energooszczędnych i pasywnych. Zamknięto-komórkowa pianka poliuretanowa stanowiąca rdzeń płyty H-Block, jest materiałem izolacyjnym o największym oporze cieplnym wśród dostępnych na skalę przemysłową materiałów do izolacji budowlanej. Ponadto jest odporna na większość rozpuszczalników organicznych, kwasy, zasady, insekty, gryzonie, grzyby, pleśnie, wodę oraz temperaturę do 230 C. Nie zmienia swoich właściwości izolacyjnych w czasie, nie starzeje się ani nie chłonie wilgoci. W połączeniu z OSB i konstrukcją skrzynki, stanowi bardzo mocny materiał kompozytowy umożliwiający przenoszenie obciążeń ścian budynków do 4 kondygnacji, układanie stropów bezbelkowych oraz konstruowanie dachów samonośnych lub ze zredukowaną do minimum więźbą dachową. H-Block produkowany jest na linii produkcyjnej w ściśle kontrolowanych warunkach fabrycznych, co zapewnia jego wysoką jakość, umożliwia dostosowanie do indywidualnego projektu architektonicznego oraz czyni proces budowy niezależnym od pogody. W rezultacie, H-Block tworzy bardzo prosty, trwały i energooszczędny system budowlany, który umożliwia obniżenie kosztów nie tylko inwestycyjnych, ale przede wszystkim eksploatacyjnych budynku. 3

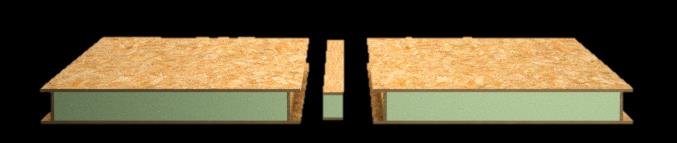

4 Warianty płyty H-Block H-Block H-Block jest izolacyjną płytą konstrukcyjną do budowy ścian nośnych, stropów, podłóg oraz dachów ze zredukowaną więźba dachową. H-Block produkowany jest w module o szerokości 125 cm lub 0,623 cm i maksymalnej długości 1250 cm. Każda płyta ma wbudowane dwa środniki z OSB w odległości 4-6 cm od krawędzi bocznej, a przestrzeń pomiędzy nimi jest szczelnie wypełniona pianką PUR. Unikalne właściwości termiczne płyt H-Block zapewnia pianka poliuretanowa. W zależności od grubości rdzenia PUR (10 cm, 14 cm lub 18 cm) współczynnik przenikania ciepła U płyty H-Block kształtuje się na poziomie od 0,21 do 0,12 [W/m2K]. Grubość całkowita płyty H-Block 130 mm 170 mm 210 mm Grubość rdzenia PUR 100 mm 140 mm 180 mm Współczynnik przenikania ciepła U U=0,21 [W/m 2 K] U=0,15 [W/m 2 K] U=0,12 [W/m 2 K] Łączenie płyt następuje za pomocą łącznika LHB wypełnionego także pianką poliuretanową. Dzięki temu redukuje się efekt mostka cieplnego, tworząc dobrze zaizolowaną, jednolitą powierzchnię ściany, stropu, podłogi lub dachu. 4

5 Zastosowanie Izolacyjnych Płyt Konstrukcyjnych H-Block Ściany Dzięki unikalnym właściwościom mechanicznym ściany w systemie H-Block mogą przenosić obciążenia do 4 kondygnacji. Ponieważ ściana w systemie H-Block jest jednocześnie elementem izolacyjnym i konstrukcyjnym jej niewielka całkowita grubość pozwala na zwiększenie powierzchni użytkowej przy tej samej, co w budownictwie tradycyjnym powierzchni zabudowy. Stropy i Podłogi H-Block może być również stosowany do budowy stropów między-kondygnacyjnych, stropodachów i podłóg. Zastosowanie izolacyjnych płyt konstrukcyjnych H-Block na podłogi eliminuje mostek termiczny na posadowieniu budynku oraz na połączeniach ścian z podłogą. Dachy Dachy wykonane w systemie H-Block przewyższają swoją trwałością i wytrzymałością tradycyjne. Warstwa izolacyjna nie wymaga renowacji przez cały okres użytkowania obiektu, nie tracąc przy tym swoich właściwości izolacyjnych w czasie. Jako materiał kompozytowy, płyty H-Block dają niezrównaną ochronę przeciwudarową, skutecznie chroniąc budynek przed huraganami. Montaż dachu w systemie H-Block może odbywać się w dwojaki sposób. Płyty H-Block łączone za pomocą LHB można montować nakrokwiowo, redukując znacząco rozstaw potrzebnych do podparcia krokwi oraz ilość mostków cieplnych. Drugim rozwiązaniem jest montaż dachu z ukrytą krokwią tzn. płyty H-Block łączą się ze sobą za pomocą krokwi wstawionych w miejsce łączników LHB. Co więcej, zastosowanie płyt H-Block na dachu pozawala na uzyskanie wyższych pomieszczeń na poddaszu, ponieważ warstwa izolacyjna PUR jest niemal dwukrotnie mniejsza niż w przypadku stosowania wełny mineralnej czy styropianu. Renowacje i Nadbudowy W każdym wariancie montażu dachu, zastosowanie H-Block redukuje całą operację do jednego lub dwóch dni montażowych, co jest szczególnie cenne przy operacjach wymiany dachu na obiektach będących już w użytkowaniu (remonty), uniezależniając prace montażowe od kaprysów pogodowych. Z uwagi na wyjątkowo niski ciężar całkowity w stosunku do wytrzymałości mechanicznej, H-Block pozwala na tworzenie nadbudów na istniejącej konstrukcji tam, gdzie obliczenia ciężarowe dla tradycyjnych materiałów tego nie dopuszczają. 5

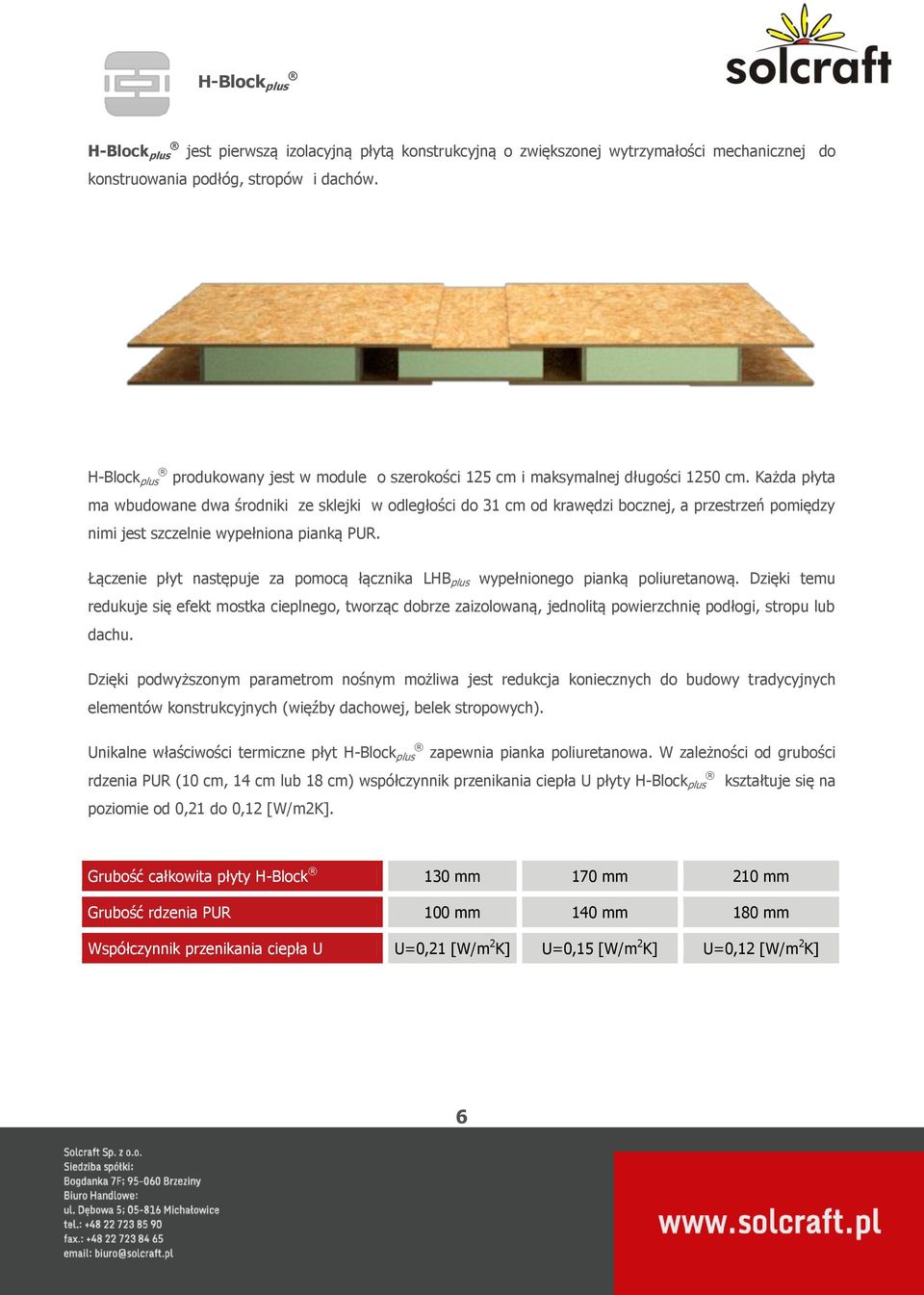

6 H-Block plus H-Block plus jest pierwszą izolacyjną płytą konstrukcyjną o zwiększonej wytrzymałości mechanicznej do konstruowania podłóg, stropów i dachów. H-Block plus produkowany jest w module o szerokości 125 cm i maksymalnej długości 1250 cm. Każda płyta ma wbudowane dwa środniki ze sklejki w odległości do 31 cm od krawędzi bocznej, a przestrzeń pomiędzy nimi jest szczelnie wypełniona pianką PUR. Łączenie płyt następuje za pomocą łącznika LHB plus wypełnionego pianką poliuretanową. Dzięki temu redukuje się efekt mostka cieplnego, tworząc dobrze zaizolowaną, jednolitą powierzchnię podłogi, stropu lub dachu. Dzięki podwyższonym parametrom nośnym możliwa jest redukcja koniecznych do budowy tradycyjnych elementów konstrukcyjnych (więźby dachowej, belek stropowych). Unikalne właściwości termiczne płyt H-Block plus zapewnia pianka poliuretanowa. W zależności od grubości rdzenia PUR (10 cm, 14 cm lub 18 cm) współczynnik przenikania ciepła U płyty H-Block plus kształtuje się na poziomie od 0,21 do 0,12 [W/m2K]. Grubość całkowita płyty H-Block 130 mm 170 mm 210 mm Grubość rdzenia PUR 100 mm 140 mm 180 mm Współczynnik przenikania ciepła U U=0,21 [W/m 2 K] U=0,15 [W/m 2 K] U=0,12 [W/m 2 K] 6

7 Zastosowanie Izolacyjnych Płyt Konstrukcyjnych H-Block plus Stropy i podłogi H-Block plus może być stosowany do budowy stropów między-kondygnacyjnych, stropodachów i podłóg. Zastosowanie izolacyjnych płyt konstrukcyjnych H-Block plus na podłogi eliminuje mostek termiczny na posadowieniu budynku oraz na połączeniach ścian z podłogą. Dachy Dachy wykonane w systemie H-Block plus przewyższają swoją trwałością i wytrzymałością tradycyjne. Warstwa izolacyjna nie wymaga renowacji przez cały okres użytkowania obiektu, nie tracąc przy tym swoich właściwości izolacyjnych w czasie. Jako materiał kompozytowy, płyty H-Block plus dają niezrównaną ochronę przeciwudarową, skutecznie chroniąc budynek przed huraganami. Co więcej, zastosowanie płyt H-Block plus na dachu pozawala na uzyskanie wyższych pomieszczeń na poddaszu, ponieważ warstwa izolacyjna PUR jest niemal dwukrotnie mniejsza niż w przypadku stosowania wełny mineralnej czy styropianu. Zastosowanie H-Block plus redukuje całą operację do jednego lub dwóch dni montażowych, co jest szczególnie cenne przy operacjach wymiany dachu na obiektach będących już w użytkowaniu (remonty), uniezależniając prace montażowe od kaprysów pogodowych. Spis Rysunków: Izolacyjna Płyta Konstrukcyjna H-Block - sposób łączenia HB/00 Izolacyjna Płyta Konstrukcyjna H-Block HB/01 Łącznik LHB HB/02 Izolacyjna Płyta Konstrukcyjna H-Block - podział okładzin i środników HB/03 Izolacyjna Płyta Konstrukcyjna H-Block plus - sposób łączenia HB plus /00 Izolacyjna Płyta Konstrukcyjna H-Block plus HB plus /01 Łącznik LHB plus HB plus /02 Izolacyjna Płyta Konstrukcyjna H-Block plus - podział okładzin i środników HB plus/03 7

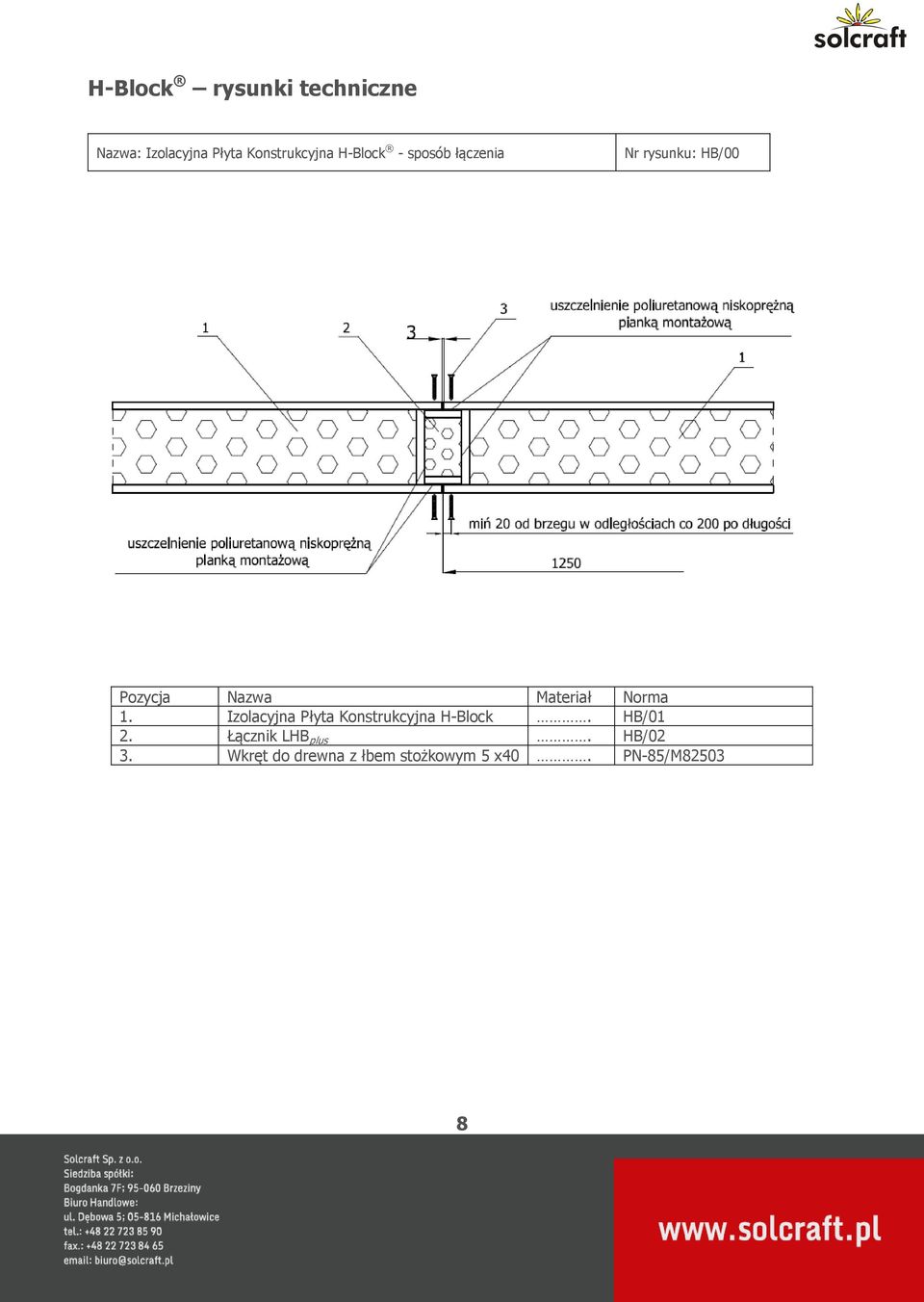

8 H-Block rysunki techniczne Nazwa: Izolacyjna Płyta Konstrukcyjna H-Block - sposób łączenia Nr rysunku: HB/00 1. Izolacyjna Płyta Konstrukcyjna H-Block. HB/01 2. Łącznik LHB plus. HB/02 3. Wkręt do drewna z łbem stożkowym 5 x40. PN-85/M

9 Nazwa: Izolacyjna Płyta Konstrukcyjna H-Block Nr rysunku: HB/01 1. Okładzina OSB 3 EN Środnik OSB 3 EN Rdzeń PUR. 9

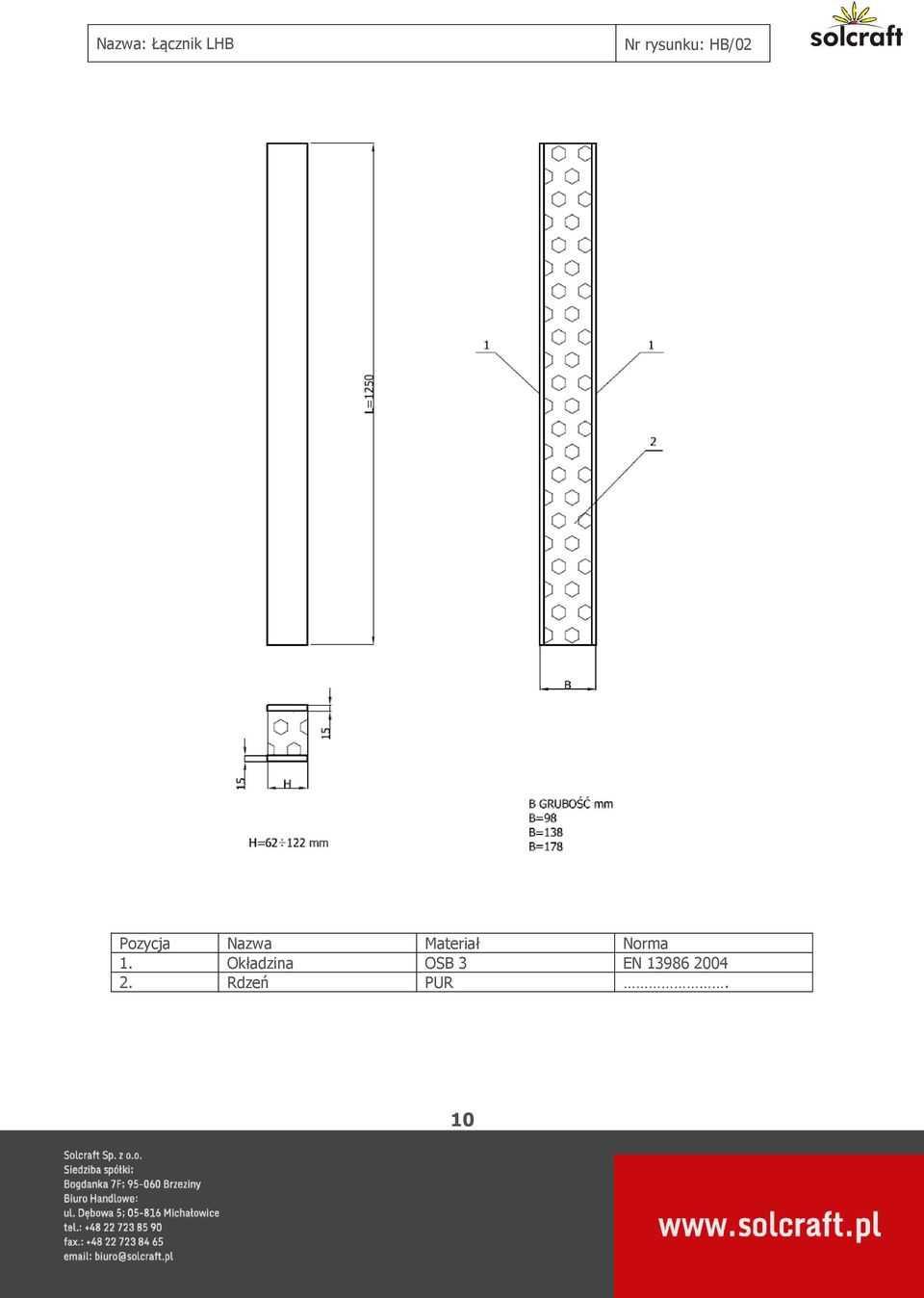

10 Nazwa: Łącznik LHB Nr rysunku: HB/02 1. Okładzina OSB 3 EN Rdzeń PUR. 10

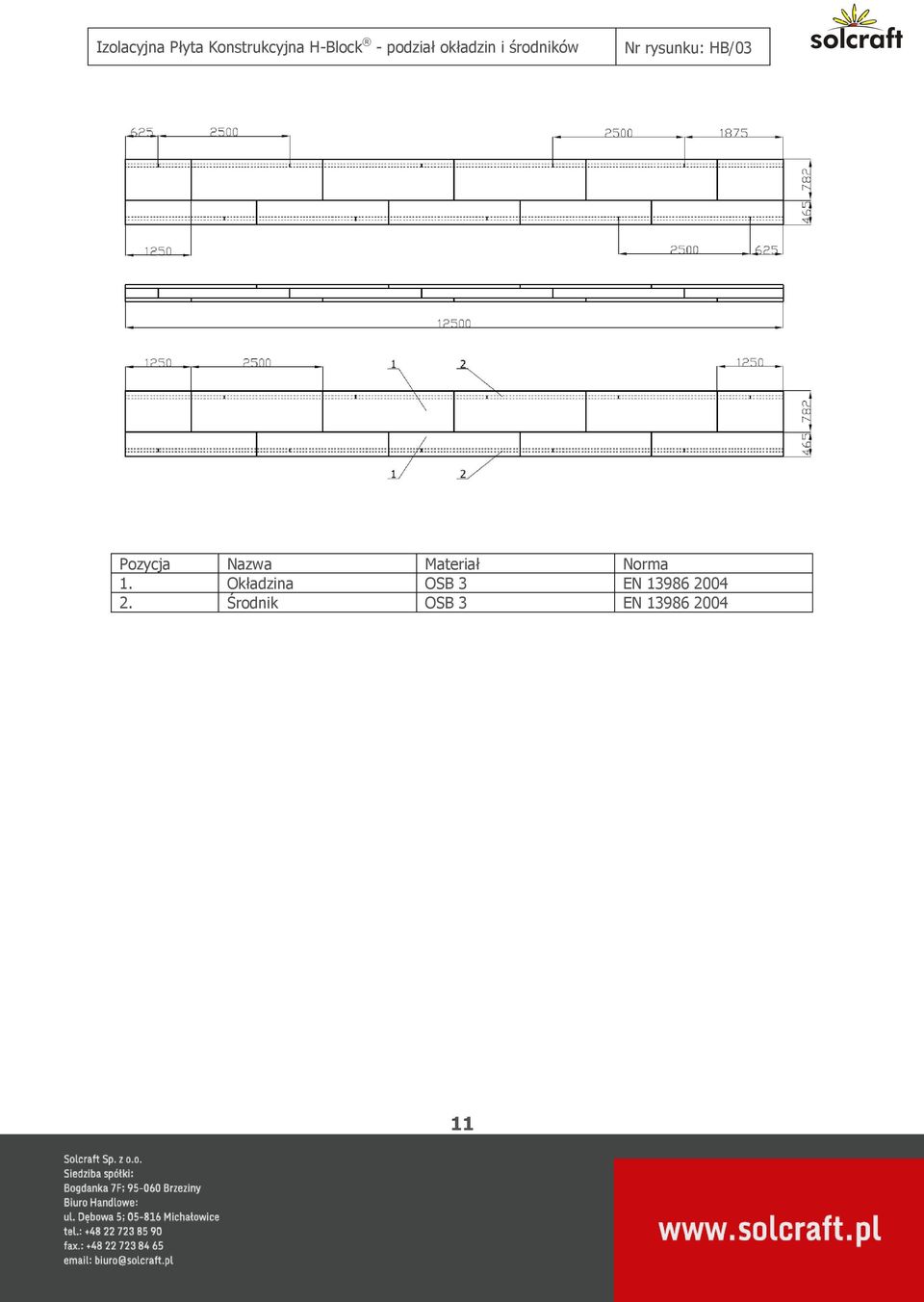

11 Izolacyjna Płyta Konstrukcyjna H-Block - podział okładzin i środników Nr rysunku: HB/03 1. Okładzina OSB 3 EN Środnik OSB 3 EN

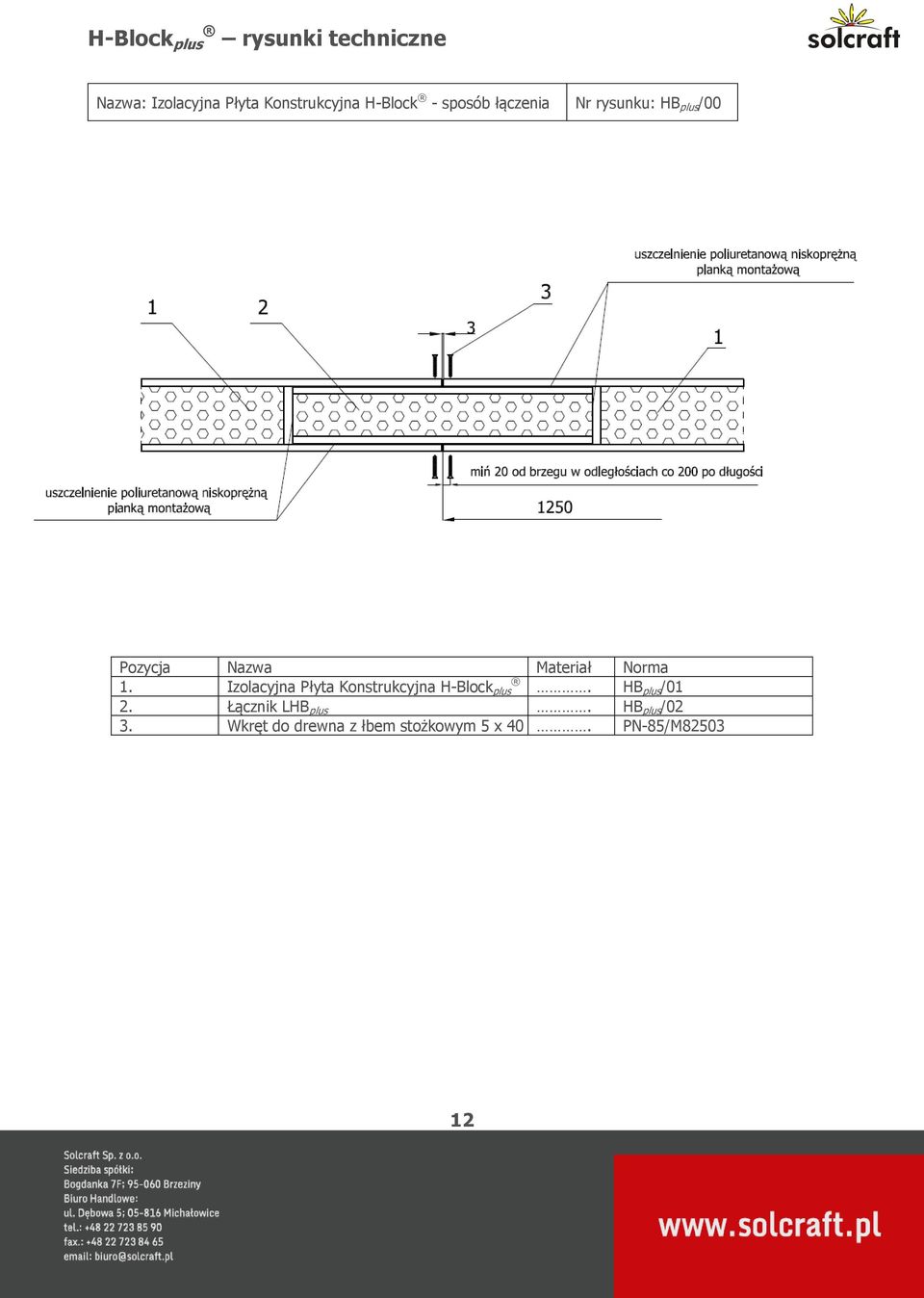

12 H-Block plus rysunki techniczne Nazwa: Izolacyjna Płyta Konstrukcyjna H-Block - sposób łączenia Nr rysunku: HB plus /00 1. Izolacyjna Płyta Konstrukcyjna H-Block plus. HB plus /01 2. Łącznik LHB plus. HB plus /02 3. Wkręt do drewna z łbem stożkowym 5 x 40. PN-85/M

13 Nazwa: Izolacyjna Płyta Konstrukcyjna H-Block plus Nr rysunku: HB plus /01 1. Okładzina OSB 3 EN Środnik sklejka iglasta suchotrwała PN-EN Rdzeń PUR. 13

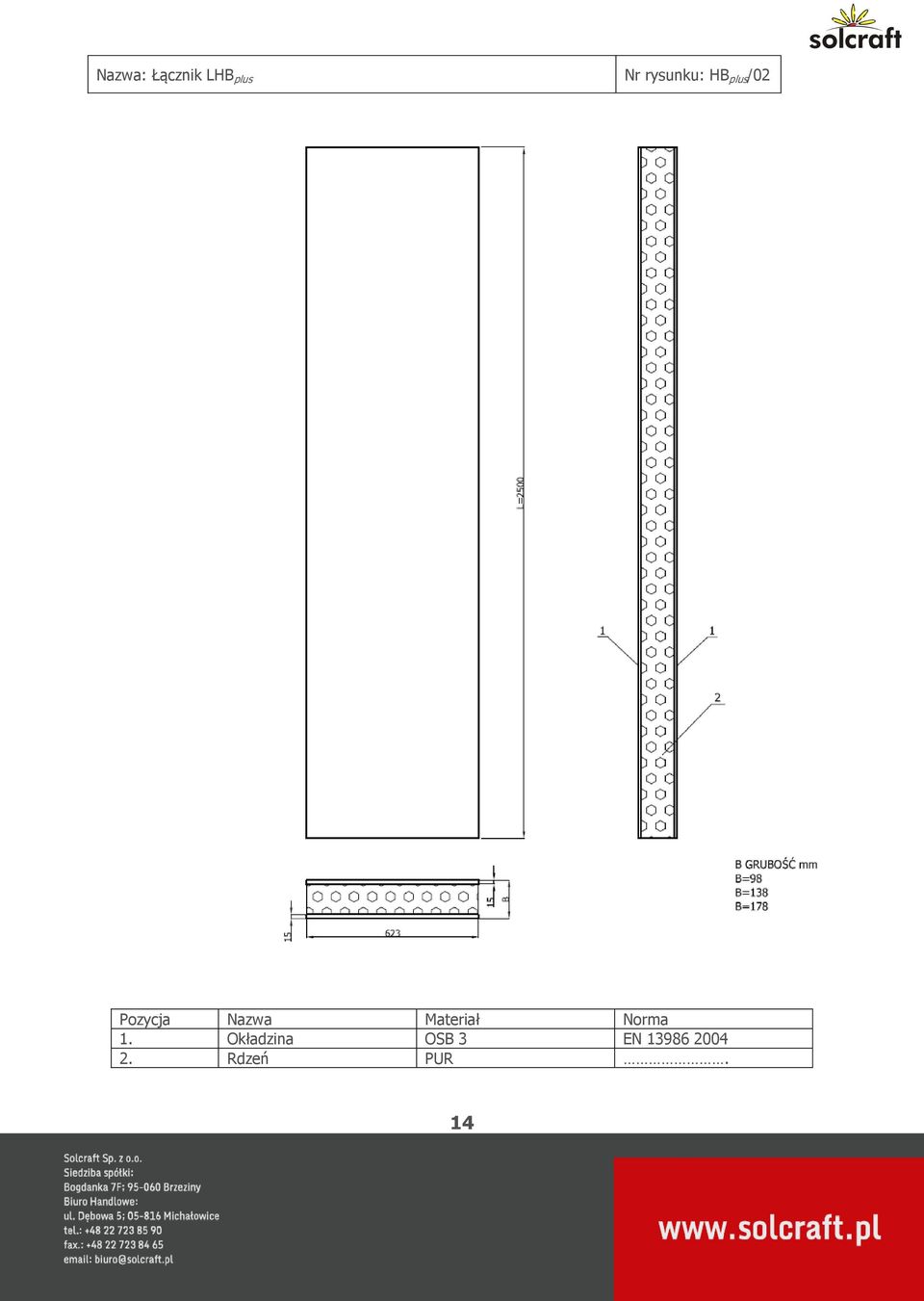

14 Nazwa: Łącznik LHB plus Nr rysunku: HB plus /02 1. Okładzina OSB 3 EN Rdzeń PUR. 14

15 Izolacyjna Płyta Konstrukcyjna H-Block plus - podział okładzin i środników Nr rysunku: HB plus /03 1. Okładzina OSB 3 EN Środnik sklejka iglasta suchotrwała PN-EN
