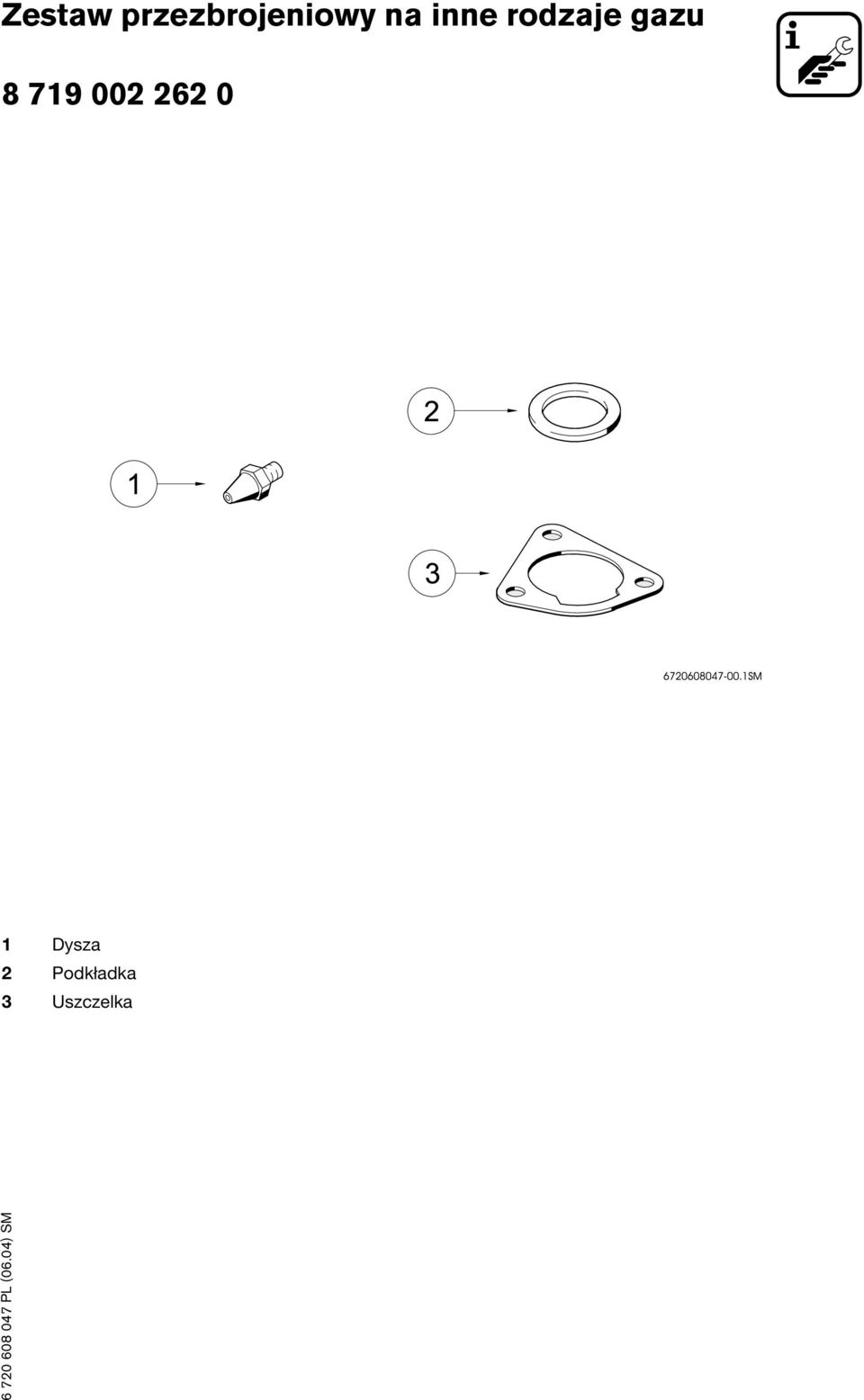

Zestaw przezbrojeniowy na inne rodzaje gazu. 1 Dysza 2 Podkładka 3 Uszczelka

Transkrypt

1 Zestaw przezbrojenowy na nne rodzaje gazu Dysza 2 Podkładka 3 Uszczelka PL (06.04) SM

2 Sps treśc Sps treśc Wskazówk dotyczące bezpeczeństwa 3 Objaśnene symbol 3 1 Ustawena nstalacj gazowej Przezbrojene na nny rodzaj gazu Ustawena fabryczne Tryb serwsowy Znamonowe obcążene ceplne Regulacja metodą cśnena na dyszach Regulacja metodą objętoścową Moc grzewcza Regulacja metodą cśnena na dyszach Regulacja metodą objętoścową 8 2

3 Wskazówk dotyczące bezpeczeństwa Wskazówk dotyczące bezpeczeństwa Jeśl poczujesz zapach gazu: B Zamknj zawór gazu. B Otwórz okna. B Ne przełączaj żadnych przełącznków. B Zgaś otwarte płomene. B Natychmast wezwj pogotowe gazowe. Jeśl poczujesz spalny: B Wyłącz urządzene. B Otwórz okna drzw. B Powadom autoryzowany serws. Montaż, zmany B Montaż kotła zlecać wyłączne autoryzowanemu nstalatorow. B Ne zmenać elementów odprowadzających spalny. B Ne zasłanać ne zmnejszać otworów wentylacyjnych w drzwach, oknach ścanach. W przypadku montażu szczelnych oken należy zagwarantować dopływ powetrza do spalana. Konserwacja B Zaleca sę wykonywane okresowych konserwacj co najmnej raz w roku. Producent oferuje specjalną umowę serwsową, która szczegółowo opsana jest w ksążce gwarancyjnej. B Użytkownk jest odpowedzalny za bezpeczeństwo urządzena nstalacj. B Stosować tylko orygnalne częśc zamenne! Objaśnene symbol Słowa wytłuszczone oznaczają możlwe nebezpeczeństwo, jeśl ne będze sę przestrzegało odpowednch zaleceń. Uwaga oznacza, że mogą nastąpć lekke uszkodzena przedmotów. Ostrzeżene oznacza, że może dojść do lekkego uszkodzena cała, lub cęższych uszkodzeń przedmotów Nebezpeczeństwo oznacza, ze może dojść do uszkodzena cała W szczególnych przypadkach zagrożone może być życe. Wskazówk dotyczące bezpeczeństwa będą oznaczone w tekśce trójkątem ostrzegawczym szarym polem. Wskazówk w tekśce będą oznaczone znajdującym sę obok symbolem. Będą one ogranczone pozomym lnam nad pod tekstem. Wskazówk zawerają ważne nformacje w przypadkach, gdy ne stneje nebezpeczeństwo dla ludz sprzętu. Materały wybuchowe łatwopalne B Ne wolno składować an używać w poblżu urządzena materałów łatwopalnych (paper, rozpuszczalnk, farby, tp.). Powetrze do spalana (w pomeszczenu) B Powetrze do spalana (w pomeszczenu) pownno być wolne od agresywnych substancj (zawerające zwązk chloru fluoru). Unkne sę w ten sposób korozj. Przeszkolene użytkownka B Ponformować użytkownka o sposobe dzałana przeszkolć w zakrese obsług kotła. B Należy zwrócć uwagę klentow, że ne pownen wykonywać samodzelne żadnych zman napraw. 3

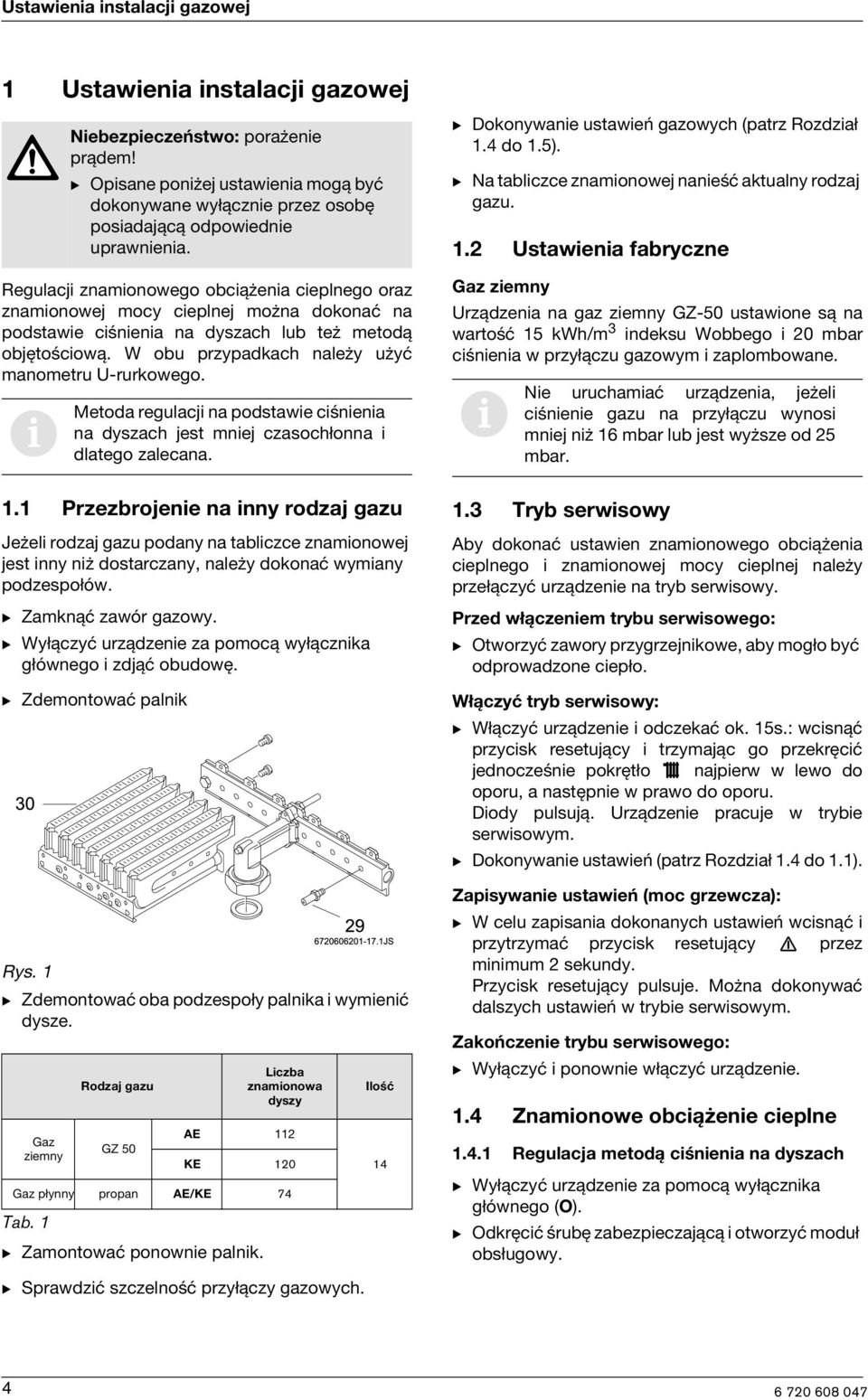

4 Ustawena nstalacj gazowej 1 Ustawena nstalacj gazowej Regulacj znamonowego obcążena ceplnego oraz znamonowej mocy ceplnej można dokonać na podstawe cśnena na dyszach lub też metodą objętoścową. W obu przypadkach należy użyć manometru U-rurkowego. 1.1 Przezbrojene na nny rodzaj gazu Jeżel rodzaj gazu podany na tablczce znamonowej jest nny nż dostarczany, należy dokonać wymany podzespołów. B Zamknąć zawór gazowy. B Wyłączyć urządzene za pomocą wyłącznka głównego zdjąć obudowę. B Zdemontować palnk Rys. 1 B Zdemontować oba podzespoły palnka wymenć dysze. Gaz zemny Nebezpeczeństwo: porażene prądem! B Opsane ponżej ustawena mogą być dokonywane wyłączne przez osobę posadającą odpowedne uprawnena. Metoda regulacj na podstawe cśnena na dyszach jest mnej czasochłonna dlatego zalecana. Rodzaj gazu GZ 50 B Zamontować ponowne palnk. Lczba znamonowa dyszy AE 112 KE 120 propan AE/KE 74 Tab. 1 B Sprawdzć szczelność przyłączy gazowych. Ilość 14 B Dokonywane ustaweń gazowych (patrz Rozdzał 1.4 do 1.5). B Na tablczce znamonowej naneść aktualny rodzaj gazu. 1.2 Ustawena fabryczne Gaz zemny Urządzena na gaz zemny GZ-50 ustawone są na wartość 15 kwh/m 3 ndeksu Wobbego 20 mbar cśnena w przyłączu gazowym zaplombowane. Ne uruchamać urządzena, jeżel cśnene gazu na przyłączu wynos mnej nż 16 mbar lub jest wyższe od 25 mbar. 1.3 Tryb serwsowy Aby dokonać ustawen znamonowego obcążena ceplnego znamonowej mocy ceplnej należy przełączyć urządzene na tryb serwsowy. Przed włączenem trybu serwsowego: B Otworzyć zawory przygrzejnkowe, aby mogło być odprowadzone cepło. Włączyć tryb serwsowy: B Włączyć urządzene odczekać ok. 15s.: wcsnąć przycsk resetujący trzymając go przekręcć jednocześne pokrętło najperw w lewo do oporu, a następne w Dody pulsują. Urządzene pracuje w trybe serwsowym. B Dokonywane ustaweń (patrz Rozdzał 1.4 do 1.1). Zapsywane ustaweń (moc grzewcza): B W celu zapsana dokonanych ustaweń wcsnąć przytrzymać przycsk resetujący przez mnmum 2 sekundy. Przycsk resetujący pulsuje. Można dokonywać dalszych ustaweń w trybe serwsowym. Zakończene trybu serwsowego: B Wyłączyć ponowne włączyć urządzene. 1.4 Znamonowe obcążene ceplne Regulacja metodą cśnena na dyszach B Wyłączyć urządzene za pomocą wyłącznka głównego (O). B Odkręcć śrubę zabezpeczającą otworzyć moduł obsługowy. 4

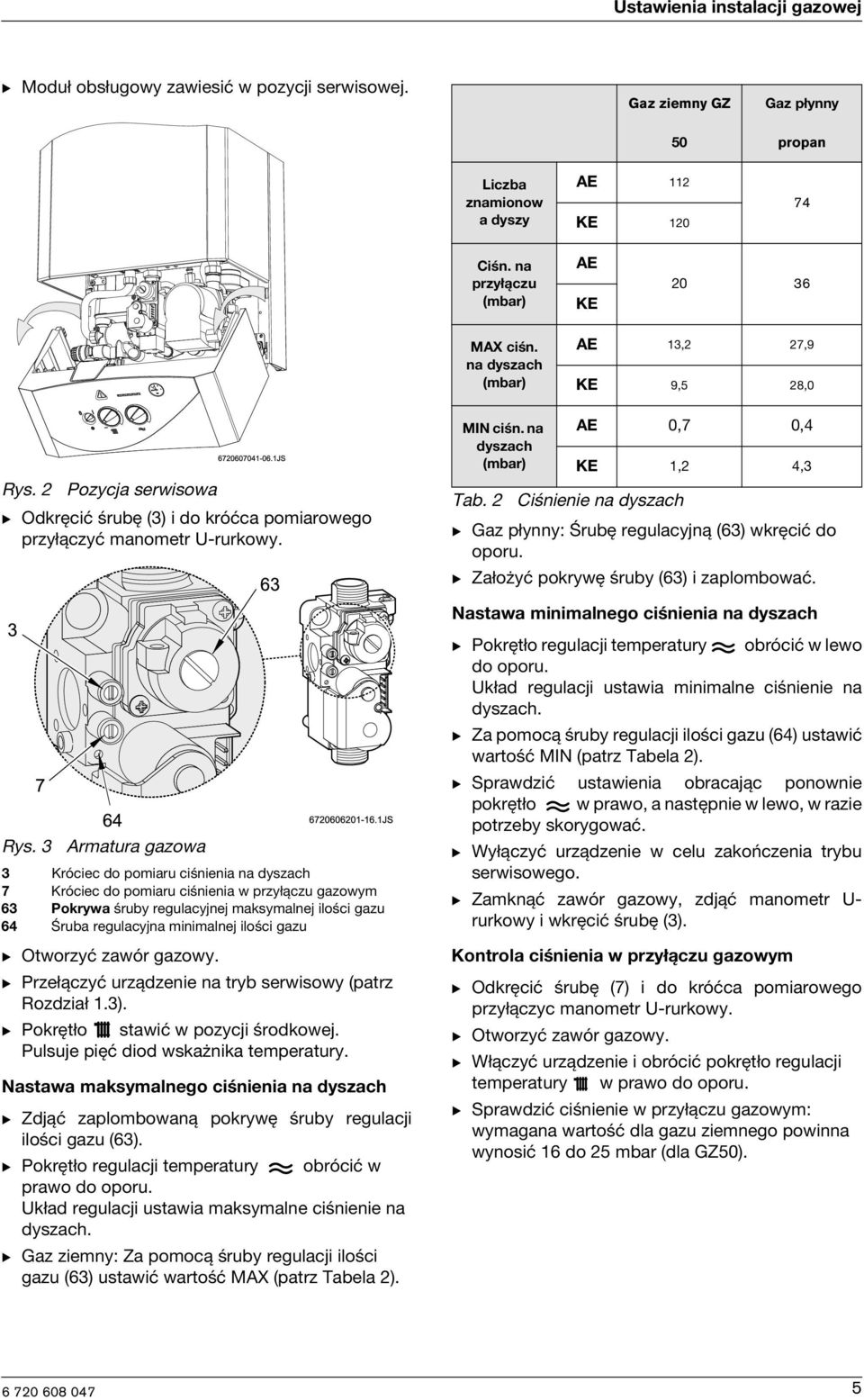

5 Ustawena nstalacj gazowej B Moduł obsługowy zawesć w pozycj serwsowej. Gaz zemny GZ Lczba znamonow a dyszy AE 112 KE Cśn. na przyłączu (mbar) AE KE MAX cśn. na dyszach (mbar) AE 13,2 27,9 KE 9,5 28,0 Rys. 2 Pozycja serwsowa B Odkręcć śrubę (3) do króćca pomarowego przyłączyć manometr U-rurkowy. Rys. 3 Armatura gazowa 3 Krócec do pomaru cśnena na dyszach 7 Krócec do pomaru cśnena w przyłączu gazowym 63 Pokrywa śruby regulacyjnej maksymalnej lośc gazu 64 Śruba regulacyjna mnmalnej lośc gazu B Przełączyć urządzene na tryb serwsowy (patrz Rozdzał 1.3). B Pokrętło stawć w pozycj środkowej. Pulsuje pęć dod wskażnka temperatury. Nastawa maksymalnego cśnena na dyszach B Zdjąć zaplombowaną pokrywę śruby regulacj lośc gazu (63). B Pokrętło regulacj temperatury obrócć w Układ regulacj ustawa maksymalne cśnene na dyszach. B Gaz zemny: Za pomocą śruby regulacj lośc gazu (63) ustawć wartość MAX (patrz Tabela 2). MIN cśn. na dyszach (mbar) Tab. 2 B : Śrubę regulacyjną (63) wkręcć do oporu. B Założyć pokrywę śruby (63) zaplombować. Nastawa mnmalnego cśnena na dyszach B Pokrętło regulacj temperatury obrócć w lewo Układ regulacj ustawa mnmalne cśnene na dyszach. B Za pomocą śruby regulacj lośc gazu (64) ustawć wartość MIN (patrz Tabela 2). B Sprawdzć ustawena obracając ponowne pokrętło w prawo, a następne w lewo, w raze B Wyłączyć urządzene w celu zakończena trybu serwsowego. B Zamknąć zawór gazowy, zdjąć manometr U- rurkowy wkręcć śrubę (3). Kontrola cśnena w przyłączu gazowym B Odkręcć śrubę (7) do króćca pomarowego przyłączyc manometr U-rurkowy. AE 0,7 0,4 KE 1,2 4,3 Cśnene na dyszach B Włączyć urządzene obrócć pokrętło regulacj temperatury w B Sprawdzć cśnene w przyłączu gazowym: wymagana wartość dla gazu zemnego pownna wynosć 16 do 25 mbar (dla GZ50). 5

6 Ustawena nstalacj gazowej B Jeżel wartośc są różne od wymaganych: ustalć przyczynę usunąć usterkę. B Jeżel ne można usunąć usterk: zawadomć Zakład Gazownczy. B Jeżel występuje netypowy płomeń: skontrolować dysze. B Zamknąć zawór gazowy, zdjąć manometr U- rurkowy wkręcć śrubę (7). B Założyć obudowę zamocować śrubam zabezpeczającym. Zamknąć urządzene, w tym celu zamknąć moduł obsługowy zamocować za pomocą śrub zabezpeczających Regulacja metodą objętoścową Jeżel cśnene na przyłączu gazowym meśc sę w zakrese 16 do 18 mbar dla gazu zemnego GZ50, obcążene znamonowe pownno być ustawone na wartość 85 %. Ne podejmować ustaweń an ne włączać urządzena przy wartoścach ponżej 16 mbar / powyżej 25 mbar. Jeżel urządzene opalane jest meszanką powetrza gazu płynnego należy dla czasów najbardzej ntensywnej eksploatacj dokonać ustaweń, bądz skontrolować stnejące ustawena metodą cśnena na dyszach. B Uzyskać z Zakładu Gazownczego dane na temat ndeksu Wobbego oraz dolnej wartośc opałowej (Pc). B Wyłączyć urządzene za pomocą wyłącznka głównego (O). B Moduł obsługowy zawesć w pozycj serwsowej. B Przełączyć urządzene na tryb serwsowy (patrz Rozdzał 1.3). B Pokrętło ustawć w pozycj środkowej. Pulsują cztery dody termometru. Nastawa maksymalnego strumena przepływu B Zdjąć zaplombowaną pokrywę śruby regulacj lośc gazu (63) jak przedstawono na (Rys. 3). B Pokrętło regulacj temperatury obrócć w Układ regulacj ustawa maksymalny strumeń przepływu. B Gaz zemny: Za pomocą śruby regulacj lośc gazu (63) ustawć wartość zużyca w pozycj MAX (patrz Tabela 3). Lczba znamonowa dyszy Cśn. na przylaczu (mbar) Zużyce MAX Zużyce MIN Tab. 3 B : Śrubę regulacyjną (63) wkręcć do oporu. B Założyć pokrywę śruby (63) zaplombować. Nastawa mnmalnego strumena przepływu B Pokrętło regulacj temperatury obrócć w lewo Układ regulacj ustawa mnmalny strumeń przepływu. B Za pomocą śruby regulacj lośc gazu (64) ustawć wartość zużyca w pozycj MIN (patrz Tabela 3). B Sprawdzć ustawena obracając ponowne pokrętło w prawo, a następne w lewo, w raze B Wyłączyć urządzene w celu zakończena trybu serwsowego. B Zamknąć zawór gazowy. Kontrola cśnena w przyłączu gazowym B W celu skontrolowana cśnena w przyłączu gazowym porównaj odpowedn fragment w Rozdzał Regulacja metodą cśnena na dyszach. 1.5 Moc grzewcza Gaz zemny GZ AE 112 KE 120 AE KE AE KE AE KE Zużyce gazu Moc grzewczą można ustawć w zakrese mędzy wartoścą mnmalną a maksymalną znamonowej mocy ceplnej dopasowując ją do względnego zapotrzebowana Regulacja metodą cśnena na dyszach B Wyłączyć urządzene za pomocą wyłącznka głównego (O). B Moduł obsługowy zawesć w pozycj serwsowej. B Odkręcć śrubę (3) do króćca pomarowego przyłączyć manometr U-rurkowy ,7l/mn 41,3l/mn 14,7l/mn 1,8 kg/h 0,7 kg/h 6

7 Ustawena nstalacj gazowej B Przełączyć urządzene na tryb serwsowy (patrz Rozdzał 1.3). Nastawa mnmalnej mocy grzewczej B Pokrętło regulacj temperatury obrócć w lewo Pulsują dwe dody z lewej strony termometru. B Pokrętło regulacj temperatury obrócć w B Pokrętlo obracać powol z prawa na lewo w celu dopasowana cśnena na dyszach do mnmalnej mocy grzewczej (patrz Tabela 4). Moc grzewcza (kw) Gaz zemny GZ B Zapsać ustawena (patrz Rozdzał 1.3). Nastawa maksymalnej mocy grzewczej B Pokrętło regulacj temperatury obrócć w Pulsują dwe dody z prawej strony termometru. B Pokrętło regulacj temperatury lewo KE 8 1,5 5,2 AE 10 2,3 7,1 Tab. 4 Wartość cśnena na dyszach dla mn. mocy grzewczej (mbar) obrócć w B Pokrętlo obracać powol z lewa na prawo w celu dopasowana cśnena na dyszach do maksymalnej mocy grzewczej (patrz Tabela 5). Moc grzewcza (kw) B Zapsać ustawena (patrz Rozdzał 1.3). Kontrola ustaweń Gaz zemny GZ KE 10 2,3 7,4 12 3,2 10,0 14 4,3 13,2 16 5,6 16,8 18 7,0 20,9 20 8,6 25,6 21 9,5 28,0 AE 12 3,7 9,8 Tab ,4 12,9 16 7,3 16,6 18 9,5 20, ,9 25, ,2 27,9 Wartość cśnena na dyszach dla maks. mocy grzewczej (mbar) Wartośc pomarowe mogą różnć sę od ustawonych o ±0,5 mbar. B Pokrętło regulacj temperatury obrócć w lewo Pulsują dwe skrajne lewe dody termometru. Układ regulacj zadaje mnmalną moc grzewczą. B Skontrolować cśnene na dyszach, w raze B Pokrętło regulacj temperatury obrócć w Pulsują dwe skrajne prawe dody termometru. Układ regulacj zadaje maksymalną moc grzewczą. B Skontrolować cśnene na dyszach, w raze B Wyłączyć urządzene w celu zakończena trybu serwsowego. B Zamknąć zawór gazowy, zdjąć manometr U- rurkowy wkręcć śrubę (3). 7

8 1.5.2 Regulacja metodą objętoścową B Wyłączyć urządzene za pomocą wyłącznka głównego (O). B Moduł obsługowy zawesć w pozycj serwsowej. B Przełączyć urządzene na tryb serwsowy (patrz Rozdzał 1.3). Nastawa mnmalnej mocy grzewczej B Pokrętło regulacj temperatury obrócć w lewo Pulsują dwe skrajne lewe dody termometru. B Pokrętło regulacj temperatury obrócć w B Pokrętlo obracać powol z prawa na lewo w celu dopasowana strumena przepływu do mnmalnej mocy grzewczej (patrz Tabela 6). Moc grzewcza (kw) Gaz zemny (l/mn) Zużyce B Zapsać ustawena (patrz Rozdzał 1.3). Nastawa maksymalnej mocy grzewczej B Pokrętło regulacj temperatury obrócć w Pulsują dwe skrajne prawe dody termometru. B Pokrętło regulacj temperatury lewo (kg/h) KE 8 16,6 0,7 AE 10 20,3 0,9 Tab. 6 Welkość strumena przepływu dla mn. mocy grzewczej obrócć w B Pokrętło obracać powol z lewa na prawo w celu dopasowana strumena przepływu do maksymalnej mocy grzewczej (patrz Tabela 7). Moc grzewcza (kw) B Zapsać ustawena (patrz Rozdzał 1.3). Kontrola ustaweń Gaz zemny (l/mn) B Pokrętło regulacj temperatury obrócć w lewo Pulsują dwe skrajne lewe dody termometru. Układ regulacj ustawa mnmalną moc grzewczą. B Skontrolować strumeń przepływu, w raze B Pokrętło regulacj temperatury obrócć w Pulsują dwe skrajne prawe dody termometru. Układ regulacj ustawa maksymalną moc grzewczą. B Skontrolować strumeń przepływu, w raze B Wyłączyć urządzene w celu zakończena trybu serwsowego. B Zamknąć zawór gazowy. Zużyce (kg/h) KE 10 20,4 0, ,2 1, ,0 1, ,8 1, ,6 1, ,4 1, ,3 1,8 AE 12 24,0 1,1 Tab ,7 1, ,4 1, ,1 1, ,8 1, ,7 1,8 Welkość strumena przepływu dla maks. mocy grzewczej Wartośc pomarowe mogą różnć sę od ustawonych o wartość ± 5 %. B Sprawdzć szczelność przyłączy gazowych.
