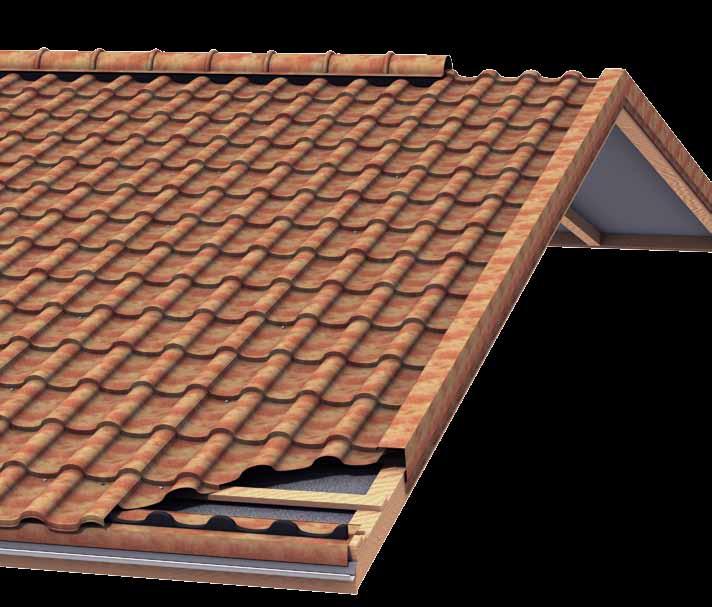

1 halny romana Dach Blachodachówka Halny Romana Blachodachówka Halny Romana w swojej głęboko tłoczone formie i kolorze Antica wyglądem przypomina domki położone nad brzegiem morza Śródziemnego. Produkt dostępny jest w formach: - Dużych połaci do szybkiego montażu - Małych połaci z ukrytymi mocowaniami

2 Blachodachówka Halny Romana Stal, z której wykonany jest Halny Romana to połączenie siły i wytrzymałości oraz estetyki dachówki śródziemnomorskiej. Ofertę w pełni uzupełnia szeroka i kompletna gamę akcesoriów, dzięki czemu dachowy system spełnia oczekiwania nawet najbardziej wymagających użytkowników. Dane techniczne produktu Male moduły z ukrytymi mocowaniami Duże moduły Wymiary całkowite 870 x Szerokość całkowita Wymiary efektywne 800 x Szerokość efektywna Powierzchnia efektywna 0,793 m 2 Długości standardowe 2070, 2870, 3670, 4470 mm Minimalne nachylenie 13 % Minimalne nachylenie 13 % Przekrój poprzeczny 49 mm Przekrój poprzeczny 49 mm Przekrój wzdłużny 26 mm 800 mm 870 mm Przekrój wzdłużny 26 mm Długość standardowa W razie konieczności możemy na życzenie przesłać państwu dodatkowe informacje techniczne dotyczące produktu. Powłoka Antica Grubość stali (mm) 0,5 Ciężar (kg/m 2 ) 5,61 Powłoka Antica Antica jest nową powłoką, powstałą na drodze badań prowadzanych przez ArcelorMittal w celu stworzenia produktu estetycznego, postarzałego w wyglądzie ale trwałego i niezmiennego w swoich charakterystykach technicznych. Produkt stworzony by trwać! Antica to powłoka wytrzymała na korozję powodowaną zarówno promieniami UV jak i czynnikami atmosferycznymi. Tradycyjna estetyka! Halny Romana jest oferowany w odcieniu Antica, inspirowanym rzymską i śródziemnomorską tradycją, przez co oferuje on Państwu smak niepowtarzalności i unikatowości. Pomimo dokładania wszelkich starań wygląd powłoki prezentowany na prospekcie może się nieznacznie różnić od koloru rzeczywistego. Na żądanie możemy Państwu dostarczyć fizyczne próbki produktu. Zalety Halny Romana Estetyka Powłoka Antica Małe moduły z ukrytymi mocowaniami Lekkość 5,6 kg/m 2 Niskie minimalne nachylenie Począwszy od 13% Szybki montaż Łatwość montażu Na tradycyjnych łatach Duża wytrzymałość Powłoka 35 μ Ekonomika zakupu lat Gwarancja 10 lat

3 Schemat montażu / małe moduły z ukrytymi mocowaniami Etap przygotowawczy Należy się upewnić czy miejsce pracy jest całkowicie uporządkowane i bezpieczne. Następnie należy ułożyć na krokwiach membranę paroprzepuszczalną w celu uniknięcia problemów z kondensacją pary wodnej. Następnie zgodnie z planem układamy kontrłaty i łaty, które będą służyły jako podkład pod arkusze blachy. Uwaga! Kontrłacenie jest niezbędne w celu zapewnienia prawidłowej wentylacji dachu. 870 mm 430 mm 90 Przed zamocowaniem produktu w małych modułach zaleca się stworzenie planu montażu poszczególnych modułów, by uniknąć niepotrzebnych problemów podczas montażu. Niezbędnym jest rozpoczęcie montaży pierwszego modułu w prawym, dolnym rogu nad linią pasa nadrynnowego lub rynny. Blachodachówka Halny Romana jest dostarczana na paletach zgodnie z całościowym zamówieniem. Mocowanie pasa nadrynnowego. 1 2 Pierwszy rząd modułów montujemy równolegle do pasa nadrynnowego i mocujemy przy pomocy wkrętów farmerskich. Zginamy następnie elementy mocujące w górnej części modułów i mocujemy je bezpośrednio do łaty. Mocujemy kolejne moduły zginamy elementy mocujące przykręcając elementy mocujące do łaty.

4 Schemat montażu / Duże moduły Etap przygotowawczy Należy się upewnić czy miejsce pracy jest całkowicie uporządkowane i bezpieczne. Następnie należy ułożyć na krokwiach membranę paroprzepuszczalną w celu uniknięcia problemów z kondensacją pary wodnej. Następnie zgodnie z planem układamy kontrłaty i łaty, które będą służyły jako podkład pod arkusze blachy. Uwaga! Kontrłacenie jest niezbędne w celu zapewnienia prawidłowej wentylacji dachu lub 4470 mm 350 mm 90 Blachodachówka Halny Romana jest dostarczana na paletach zgodnie z całościowym zamówieniem. Wkręty umieszczamy w co drugim wytłoczeniu fali tak, by stworzyć wzór szachownicy. Mocowanie pasa nadrynnowego. Przed zamocowaniem produktu w dużych modułach zaleca się stworzenie planu montażu poszczególnych modułów, by uniknąć niepotrzebnych problemów podczas montażu. Niezbędnym jest rozpoczęcie montaży pierwszego modułu w prawym dolnym rogu nad linią pasa nadrynnowego lub rynny. Pierwszy rząd modułów montujemy prostopadle do obróbki bocznej, od dołu do góry i od prawej do lewej strony. Mocować koniecznie należy: - Wszystkie fałdy nad obróbką boczną dachu - Wszystkie fałdy nad okapem i pod gąsiorem w dolnej i górnej części dachu - Wszystkie fałdy wokół obróbek dachowych (świetliki, kominy ) - Każdą drugą fałdę w pozaobróbkowej części modułów Średnia ilość wkrętów: 7/m 2

5 Detale konstrukcji kalenicy Gąsior 1 Gąsior baryłkowy 2 Wiatrownica Wewnętrzna izolacja (uszczelka) Detale przekroju dachu Pas nadrynnowy Mocowanie widoczne (duże elementy) Membrana paroprzepuszczalna 3 Uszczelka pod okap 4 startowa 5 Pas nadrynnowy 6 Membrana paroprzepuszczalna Wkręty (widoczne jedynie w pierwszym module nad okapem w wersji modułowej produktu) 25 Dodatkowa łata Membrana paroprzepuszczalna 8 Elementy mocujące

6 Akcesoria Obróbki blacharskie Gąsior Wiatrownica Obróbka deski Parapet Obróbka komina boczna / łącznik dachowo ścienny Obróbka komina przednia Obróbka komina tylna Pas nadrynnowy Rynna koszowa Uszczelki Uszczelka pod gąsior Uszczelka pod okap Akcesoria do mocowania Wkręt mocujacy (200szt w opakowaniu) Wkręt farmerski (250 szt. w opakowaniu) Gwarancja Nasze produkty posiadają 10 letnią gwarancję w przypadku użytkowania ich zgodnie z przeznaczeniem. Produkty używane bądź transportowane w sposób niezgodny z ich przeznaczeniem nie podlegają gwarancji zgodnie z obowiązującymi zasadami prawa. by ArcelorMittal Dystrybutor: KONTAKT ArcelorMittal Construction Polska Sp. z o.o. Grupa ArcelorMittal pieczątka
