1 SYSTEM INFORMACJI PRZESTRZENNEJ GEO-INFO V TECHNOLOGIE SYSTHERM INFO Sp. z o.o., ul. Janickiego [WIEPOFAMA], Poznań tel.: (061) , fax: (061) , geo-info@systherm-info.pl

2 Copyright 2010 SYSTHERM INFO Sp. z o.o. Wszelkie prawa zastrzeżone Kopiowanie, reprodukowanie, tłumaczenie, przenoszenie na inny nośnik informacji lub zmiana formy na czytelną maszynowo tak całości, jak i części niniejszej publikacji jest niedozwolone bez pisemnego zezwolenia udzielonego przez SYSTHERM INFO Sp. z o.o. SYSTHERM INFO Sp. z o.o. DOSTARCZAJĄC PRODUKT TAKI JAKI JEST NIE UDZIALA GWARANCJI I NIE UWZGLĘDNIA REKLAMACJI, ZARÓWNO WYRAŻONYCH JAK I SUGEROWANYCH, DOTYCZĄCYCH MOŻLIWOŚCI ZASTOSOWANIA GO W OKREŚLONYM CELU. W ŻADNYM WYPADKU SYSTHERM INFO Sp. z o.o. NIE PRZYJMUJE ODPOWIEDZIALNOŚCI ZA SZKODY, RÓWNIEŻ PRZYPADKOWE, I EWENTUALNE SKUTKI UBOCZNE MAJĄCE ZWIĄZEK LUB MOGĄCE WYNIKAĆ Z ZAKUPU LUB KORZYSTANIA Z NINIEJSZYCH MATERIAŁÓW. WYŁĄCZNA ODPOWIEDZIALNOŚĆ SYSTHERM INFO Sp. z o.o., NIEZALEŻNIE OD FORMY DZIAŁANIA, NIE PRZEKROCZY CENY ZAKUPU PRZEDSTAWIONYCH TUTAJ MATERIAŁÓW. SYSTHERM INFO Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian i ulepszania swoich produktów bez uprzedniego powiadomienia. Niniejsza publikacja przedstawia stan produktu w chwili jej utworzenia, i może nie odzwierciedlać stanu produktu w dowolnym czasie w przyszłości. Znaki towarowe SYSTHERM INFO Sp. z o.o. Następujące nazwy są zastrzeżonymi znakami towarowymi SYSTHERM INFO Sp. z o.o.: GEO-INFO. Następujące nazwy są znakami handlowymi SYSTHERM INFO Sp. z o.o.: GEO- INFO V Mapa, GEO-INFO V Integra, GEO-INFO V Delta, GEO-INFO V Integra LT. Wszystkie inne nazwy handlowe i towarów występujące w niniejszej publikacji są zastrzeżonymi znakami towarowymi lub nazwami zastrzeżonymi odnośnych właścicieli. Poznań 7 marca 2011r.

3 Technologie GEO-INFO V Spis treści Str. 3 (35) SPIS TREŚCI Spis treści... 3 Podziały... 5 Podziały z wykorzystaniem obiektów projektowanych... 5 Wstęp... 5 Nowe obiekty... 5 Ustalenie starego stanu... 5 Wprowadzenie Projektu podziału... 6 Dokończenie podziału... 8 Odnowienie EGB i założenie ewidencji budynków Wydanie danych w ODGiK Opracowanie zlecenia u Wykonawcy Dane geometryczne Zalecenia ogólne Numeracja działek Numeracja budynków Pliki dla ODGiK Dane opisowe EGB Dane opisowe Działek i Klasoużytków Dane opisowe Budynków i Lokali Przyjęcie opracowania w ODGiK Import danych geometrycznych Import danych opisowych Działek i Klasoużytków Import danych opisowych Budynków Założenie ewidencji budynków II Wydanie danych w ODGiK Opracowanie zlecenia u Wykonawcy Dane geometryczne Opracowanie zlecenia Pliki dla ODGiK Dane opisowe EGB Dane opisowe Lokali Przyjęcie opracowania w ODGiK Import danych Równoległe prowadzenie zasobu w ODGiK i u Wykonawcy Eksport jako Backup Wstęp Wykonanie procedury Konfiguracja i uruchamianie programu Exp2DB.exe Wymiana danych ODGiK - Wykonawca Wstęp Wykonawca praca z modułami SIP GEO-INFO V EKSPORT w ODGiK IMPORT u Wykonawcy... 25

4 Technologie GEO-INFO V Spis treści Str. 4 (35) EKSPORT u Wykonawcy IMPORT w ODGiK Wykonawca - praca w programie GEO-INFO V Delta EKSPORT w ODGiK IMPORT u Wykonawcy EKSPORT u Wykonawcy IMPORT w ODGiK Obiekty uzbrojenia terenu Wstęp Geometria przewodu nadziemnego Definicja podpór Definicja transformatora Definicja przewodu... 34

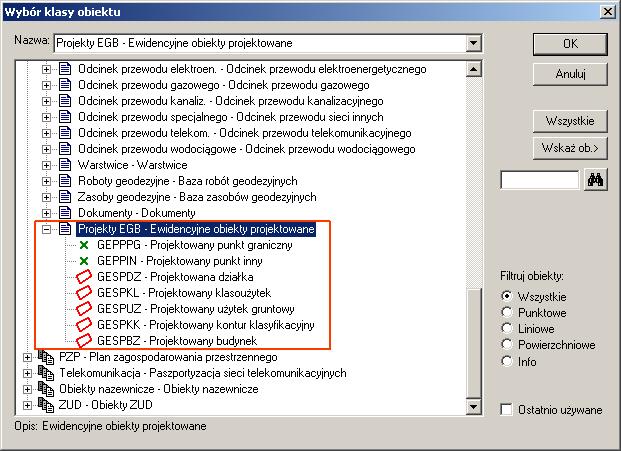

5 Technologie GEO-INFO V Podziały Str. 5 (35) PODZIAŁY Podziały z wykorzystaniem obiektów projektowanych Uwaga! Możliwość zastosowania niżej opisanej technologii jest dostępna od wersji modułu GEO-INFO V Mapa. Wstęp W wielu ODGiK ach prowadzi się podziały nieruchomości w tzw. trybie wydłużonym, tzn. w trybie Zmiany przyjmowany (wprowadzany) jest do zasobu numerycznego Projekt podziału, który następnie oczekuje na Decyzję administracyjną zatwierdzającą ten projekt do realizacji, a dopiero po dostarczeniu operatu z końcowego pomiaru przez Wykonawcę prac geodezyjnych obiekty wprowadzone w ramach projektu są modyfikowane i przyjmowane jako ostateczne. Aby umożliwić płynną pracę ODGiK (w czasie oczekiwania na Decyzję) polegającą na uniezależnieniu się od zablokowanych w Zmianie obiektów proponuje się niniejszą technologię. Nowe obiekty Obiekty dedykowane dla wprowadzania projektów podziałów Ustalenie starego stanu Na podstawie danych dostarczonych przez Wykonawcę w operacie Projektu podziału należy dokonać modyfikacji, (jeśli są konieczne) w odniesieniu do działki, która ma być przedmiotem podziału. Odpowiednie czynności należy wykonać w następującej kolejności: 1. Założyć i aktywować nową Zmianę G5 na KERG wg zgłoszenia pracy geodezyjnej.

6 Technologie GEO-INFO V Podziały Str. 6 (35) 2. Zmodyfikować i/lub uzupełnić geometrię istniejącej działki (zmiana współrzędnych istniejących punktów granicznych, dodanie nowych lub usunięcie zbędnych punktów granicznych). 3. Zmodyfikować i/lub uzupełnić geometrię istniejących klasoużytków (zmiana współrzędnych istniejących punktów wierzchołkowych, dodanie nowych lub usunięcie zbędnych wierzchołków). 4. Wykonać kontrole klawisz funkcyjny Kontrola ob. w oknie dialogowym Menedżera Zmian. 5. Zmienić status Zmiany klawisz funkcyjny Zmień status w oknie dialogowym Menedżera Zmian. Nowy status Zmiany Tymczasowo zakończona. Podczas zmiany statusu włącza się automatycznie kontrola obiektów 6. Dokończyć Zmianę zintegrowaną w części opisowej EGB (GEO-INFO V Integra). Wprowadzenie Projektu podziału Wprowadzanie Projektu podziału należy wykonać w następującej kolejności:. 1. Założyć i aktywować nową Zmianę G5 na ten sam KERG wg zgłoszenia pracy geodezyjnej. 2. W miejscach przewidzianych w Projekcie podziału zdefiniować nowe obiekty o kodzie GEPPPG - Projektowany punkt graniczny. Uwaga! Nie definiować nowych obiektów w miejscu istniejących w zasobie dotychczasowych Punktów granicznych. 3. Uruchomić procedurę Dziel obiekt 4. Na pytanie dotyczące zmiany kodu obiektu wybrać klawisz TAK Ta funkcjonalność pozwala dzielić obiekt na obiekty o innym kodzie. W tym przypadku będzie dzielony obiekt GESDZI (Działka), a w wyniku podziału powstaną obiekty GESPDZ (Projektowana działka). 7. Podać kod dla działek projektowanych: GESPDZ - Projektowana działka.

7 Technologie GEO-INFO V Podziały Str. 7 (35) 8. Wskazywać Punkty graniczne przebiegu podziału zgodnie z działaniem procedury Dziel obiekt. Do wskazywania granicy podziału wykorzystać istniejące Punkty graniczne i Projektowane punkty graniczne (kod: GEPPPG). 9. Kończąc wskazywanie podziału, na pytanie w Linii poleceń: Dzielony obiekt [Usuń] <Pozostaw> wybrać opcję domyślną Pozostaw. Dotychczas istniejąca działka pozostanie w zasobie numerycznym bez zmian. Projektowane działki nałożą się na istniejącą działkę. Dzielona działka nie będzie uwikłana w Zmianę! 10. Jako numery projektowanych działek wykorzystać wcześniej wykonaną rezerwację Uwaga! numerów działek: - W module GEO-INFO V Mapa, procedura: Narzędzia dodatkowe, opcja: lub a. Opcje specjalne/rezerwacja numerów/działki Nowy KERG, (do wer ) b. Rezerwacja numerów działek, (od wer ) - W module GEO-INFO V Integra, procedura: Specjalne, opcja: Rezerwacja numerów działek i budynków/nowa rezerwacja. Zarezerwowane numery działek są dostępne pod klawiszem funkcyjnym Rezerwacja w zakładce Atrybuty rekordu projektowanej działki. Aby rezerwacja numerów dla projektowanych działek (kod GESPDZ) i projektowanych budynków (kod GESPBZ) była dostępna pod klawiszem Rezerwacja w rekordzie obiektu, niezbędne jest dopisanie dwóch dodatkowych linii w pliku ZEWBAZY.INI w sekcji [INTEGRA]. [INTEGRA] OBJECT=GESPDZ,G5DZE,"_s.Jednostka_ewidencyjna.n,'.',_s.Obręb.n,'.',_systdef.n='Arkusz ewidencyjny'?'ar_',_s.arkusz_ewidencyjny.n,'.':''?,_number" OBJECT=GESPBZ,G5BUD,"_number=''?'':_s.Jednostka_ewidencyjna.n,'.',_s.Obręb.n,'.',_systdef.n='Arkusz ewidencyjny'?'ar_',_s.arkusz_ewidencyjny.n,'.':''?,_number,'_bud'?" 11. Wszystkie projektowane działki mają geometrię zbudowaną na Punktach XY o współrzędnych odpowiadających wskazywanym podczas podziału punktom granicznym. Dzięki temu punkty graniczne dotychczas istniejące w zasobie nie są uwikłane w Zmianę! 12. Dla podziału Klasoużytków (Konturów klasyfikacyjnych, Użytków) zastosować technologię tworzenia nowych obiektów Projektowany klasoużytek w obszarze projektowanej działki.

8 Technologie GEO-INFO V Podziały Str. 8 (35) Nowe wierzchołki Projektowanych klasoużytków, które nie opierają się na istniejących obiektach punktowych definiować na Punktach XY. 13. Wykonać kontrole klawisz funkcyjny Kontrola ob. w oknie dialogowym Menedżera Zmian. 14. Wykonać kontrole porównania danych z Mapy z danymi w Wykazie zmian gruntowych. Do tej kontroli należy zastosować funkcję: Narzędzia/Analizy i kontrole/rozlicz obiekty powierzchniowe i liniowe. 15. Dezaktywować bieżącą Zmianę. (Uwaga! Nie zmieniać statusu Zmiany). W czasie oczekiwania na Decyzję administracyjną uprawomocniającą Projekt podziału i oczekiwania na końcowy operat z przeprowadzonych prac geodezyjnych związanych podziałem, wszystkie dotychczas istniejące w zasobie numerycznym obiekty (Działki, Klasoużytki, Punkty graniczne) nie są zablokowane w żadnej Zmianie i mogą uczestniczyć w innych Zmianach. Uwaga! Należy przyjąć ogólną zasadę: obiekt jest włączany do Zmiany tylko, jeśli Zmiana ta zostanie zakończona natychmiast po wprowadzeniu modyfikacji z operatu geodezyjnego. Dokończenie podziału Dokończenie podziału następuje po uprawomocnieniu Decyzji administracyjnej i po dostarczeniu przez Wykonawcę prac geodezyjnych operatu z wykonanych prac polowych. Dokończenie podziału należy wykonać w następującej kolejności:. 1. Aktywować Zmianę założoną dla wprowadzenia Projektu podziału (nieaktywną w okresie oczekiwania na Decyzję administracyjną). 2. Wprowadzić ewentualne modyfikacje do projektowanych obiektów, a wynikające z operatu geodezyjnego. 3. Usunąć do historii dotychczas istniejącą, dzieloną Działkę (procedura Usuń obiekt ). 4. Zmienić kod projektowanych punktów granicznych GEPPPG na odpowiednie kody punktów granicznych z Grupy Punkty graniczne. 5. Uzupełnić wartości atrybutów Punktów granicznych wg danych z operatu geodezyjnego. 6. Zmienić kod projektowanych działek GESPDZ (Projektowana działka) na kod GESDZI Działka. Procedura automatycznie sprawdzi i podmieni w geometrii działki (w wierzchołkach projektowanej działki) dotychczasowe Punkty XY na Punkty graniczne istniejące w tych samych miejscach. Uwaga! Procedura Zmień kod dla obiektów złożonych (m. in. dla działki) działa obecnie wg nowych zasad. Jeżeli wierzchołki obiektu zmieniającego kod są niedopuszczalne dla

9 Technologie GEO-INFO V Podziały Str. 9 (35) kodu obiektu docelowego, to funkcja wyszukuje w miejscu wierzchołków inne obiekty punktowe dopuszczalne (z dokładnością porównywania wierzchołków patrz procedura operatora Konfiguracja GEO-INFO ). Jeżeli inne obiekty punktowe nie zostaną znalezione, a w definicji nowego obiektu dopuszczalne są Punkty XY, wówczas geometria jest budowana na tych punktach. 7. Uzupełnić wartości atrybutów nowych Działek wg danych z operatu geodezyjnego. 8. Dla podziału Klasoużytków (Konturów klasyfikacyjnych, Użytków) zastosować technologię modyfikacji istniejących klasoużytków uwzględniając geometrię klasoużytków projektowanych (funkcje: Rekordu obiektu, Zakładka Geometria, opcja Wskaż, Dołącz geometrię innego obiektu, i/lub Eksplorator obiektów, opcja Zmień kod ). W nowych wierzchołkach Klasoużytków, które nie opierają się na istniejących obiektach punktowych wprowadzić/pozostawić Punkty XY. 9. Wykonać kontrole Okno dialogowe funkcji Bieżąca baza danych i Zmiana, klawisz funkcyjny Kontrola ob. 10. Wykonać kontrole danych w Wykazie zmian gruntowych. 11. Zmienić status Zmiany klawisz funkcyjny Zmień status w oknie dialogowym Menedżera Zmian. Nowy status Zmiany Tymczasowo zakończona. Podczas zmiany statusu włącza się automatycznie kontrola obiektów 12. Dokończyć Zmianę w części opisowej EGB (GEO-INFO V Integra) technologia kończenia Zmiany w części opisowej pozostaje bez zmian. a. Zarejestrować Zmianę (jeśli nie zarejestrowano tej Zmiany wcześniej) b. Wybrać Zmianę z listy Zmian c. Sprawdzić zgodność danych z Wykazem zmian załączonym do operatu przez Wykonawcę d. W przypadku zauważonych błędów w danych geometrycznych (otrzymanych automatycznie z GEO-INFO V Mapa) Zamrozić Zmianę. Informację o konieczności poprawy przekazać operatorowi GEO-INFO V Mapa. e. W przypadku zgodności z Wykazem zmian zapisać Zmianę w części opisowej EGB. Dokończona Zmiana znika z listy Zmian w części geometrycznej (GEO-INFO V Mapa).

10 Technologie GEO-INFO V Odnowienie EGB i założenie ewidencji budynków Str. 10 (35) ODNOWIENIE EGB I ZAŁOŻENIE EWIDENCJI BUDYNKÓW Niżej opisywana technologia dotyczy ODGiK, w którym działa zintegrowany SIP GEO-INFO V przynajmniej moduły: GEO-INFO V Mapa GEO-INFO V Integra Wydanie danych w ODGiK Wykonawca prac geodezyjnych otrzymuje następujące dane: 1. Eksport danych geometrycznych z bazy danych ODGiK 2. Eksport danych opisowych z bazy danych ODGiK format pliku SWDE (istnieje opcja wydania rozszerzonego pliku SWDE z dodatkowymi danymi, które standard SWDE nie przenosi) Jeśli nie ma modyfikacji działek tylko Budynki i Klasoużytki (dotyczy tylko założenia ewidencji budynków i lokali) Wykonawca prac geodezyjnych otrzymuje następujące dane: 1. Eksport danych geometrycznych Budynków i Klasoużytków z bazy danych modułu GEO-INFO V Mapa w formacie GIV. 2. Eksport danych opisowych Budynków z bazy danych modułu GEO- INFO V Integra w formacie XLS Opracowanie zlecenia u Wykonawcy Do wykonania prac należy wykorzystać następujące programy: 1. Dane geometryczne 2. Dane opisowe a. Moduł GEO-INFO V Mapa, jako samodzielny program b. lub program GEO-INFO V Delta a. Program GEO-INFO V Integra LT b. Program MS EXCEL Jeśli nie ma modyfikacji działek tylko Budynki i Klasoużytki (dotyczy tylko założenia ewidencji budynków i lokali) Do wykonania prac należy wykorzystać następujące programy: 1. Dane geometryczne a. Moduł GEO-INFO V Mapa, jako samodzielny program

11 Technologie GEO-INFO V Odnowienie EGB i założenie ewidencji budynków b. lub program GEO-INFO V Delta Str. 11 (35) 2. Dane opisowe a. Program MS EXCEL Dane geometryczne Programy do opracowania danych geometrycznych zapewniają pełną wymianę danych pomiędzy bazami ODGiK i Wykonawcy. Pozwalają na numeryczną aktualizację danych otrzymanych z ODGiK (w trybie off-line). Realizują obiektową ideę definiowania obiektów. Przy wymianie danych pomiędzy ODGiK, a Wykonawcą należy posługiwać się rodzimym formatem SIP GEO-INFO V [GIV], który zapewnia jednoznaczną identyfikację obiektów (unikalny identyfikator) oraz automatyczną aktualizację i tworzenie historii dla obiektów wydanych z ODGiK w celu aktualizacji (np. działki, budynki powstałe w bazie danych ODGiK z digitalizacji map analogowych). Dla wymiany i modyfikacji danych geometrycznych w trybie rozłącznym (off-line) nie zaleca się stosowania formatu SWDE. Uwaga! Format SWDE nie przenosi redakcji i nie zapewnia jednoznacznej identyfikacji obiektów (niezdefiniowany w instrukcji G5 format identyfikatora SWDE) oraz nie uwzględnia klasoużytków i Arkuszy ewidencyjnych, jako obiektów geometrycznych. Praca z samodzielnym programem GEO-INFO V Mapa Pracując z modułem GEO-INFO V Mapa, jako niezależnym programem należy całe opracowanie wykonać w trybie zmiany lub w tzw. buforze zmiany tryb poprawki. Wybór trybu wynika z dotychczasowej historii obiektów. Modyfikacja obiektów, które już wcześniej uczestniczyły w Zmianie (mają historię) wymusza tryb Zmiany. Pozostałe obiekty można modyfikować w trybie poprawki (w tym przypadku zalecane jest stosowanie bufora Zmian - kod obiektu: GEBUFO). Jeśli w opracowaniu występuje chociaż jeden obiekt, który wymaga pracy w trybie Zmiany (praktycznie zawsze występuje taka sytuacja) zaleca się całe opracowanie wykonać w jednej Zmianie założonej na KERG bieżącego zlecenia. Dla wszystkich obiektów, których nie można modyfikować (np. z powodu wprowadzania bieżących zmian w ODGiK) należy założyć osobną Zmianę i zablokować je w tej Zmianie. Praca z programem GEO-INFO V Delta Pracując z programem GEO-INFO V Delta należy pamiętać, aby nie kasować obiektów otrzymanych z ODGiK. Obiekty te należy usuwać. Obiekty nowe, jeśli są zbędne należy kasować. Zalecenia ogólne Wszędzie tam, gdzie jest to dopuszczalne zaleca się stosować tzw. Punkty XY, jako wierzchołki obiektów złożonych (dotyczy Budynków, Klasoużytki, Użytków i Konturów klasyfikacyjnych).

12 Technologie GEO-INFO V Odnowienie EGB i założenie ewidencji budynków Str. 12 (35) Nie należy zbędnie dublować punktowych obiektów ewidencyjnych. Tzn. jeśli w tym samym punkcie geometrycznym ma swój wierzchołek wiele obiektów złożonych (np. Działka, Budynek, Klasoużytek) wówczas w tym miejscu należy definiować tylko jeden obiekt punktowy opierając na nim wszystkie obiekty złożone. Należy ustalić z Zamawiającym skale redakcji. Nie zaleca się skal małych (1:2000 i 1:5000) ze względu na wielkości opisów, które przy małych działkach i/lub gęstej zabudowie trudno jest redagować z jednoczesnym zachowaniem czytelności treści mapy. Dla obszarów gdzie istnieją Arkusze ewidencyjne, przed rozpoczęciem prac należy zweryfikować skale edycji map ewidencyjnych. Jeśli to możliwe, dla Arkuszy ewidencyjnych w skalach 1:2000, 5000 należy zaproponować podział na mniejsze obszary (przeprojektować arkusze), tak aby można było utrzymywać redakcję mapy ewidencyjnej w skali 1:1000. Numeracja działek Jeśli to możliwe, zaproponować Zamawiającemu przenumerowanie działek do obrębu tam gdzie funkcjonuje numeracja działek w arkuszach ewidencyjnych (standard preferowany przez Rozporządzenie). Arkusze ewidencyjne mogą nadal funkcjonować ze względu na prowadzenie mapy ewidencyjnej arkuszami. Należy pamiętać o rezerwacji numerów działek, jeśli w czasie opracowania niniejszego zamówienia w ODGiK będą równolegle wprowadzane działki na tym samym obszarze. Numeracja budynków Należy ustalić z Zamawiającym sposób numeracji budynków (numer ewidencyjny). Zaleca się numerację w obrębie, jako najłatwiejszą do prowadzenia oraz znacznie bardziej stabilną niż numeracja z uwzględnieniem numeru działki. Numeracja budynków w obrębie może być naliczana automatycznie w systemie w ODGiK oraz nie wymaga analizy dla przypadków, gdy budynek stoi na więcej niż jednej działce. Należy pamiętać o rezerwacji numerów budynków, jeśli w czasie opracowania niniejszego zamówienia w ODGiK będą równolegle wprowadzane budynki na tym samym obszarze. Uwaga! Numeracją objęte są tylko budynki, które są przedmiotem EGB. Tak zwane budynki sytuacyjne nie mają numeru. Generalnie należy unikać jednoczesnej pracy na tym samym obszarze w ODGiK i u Wykonawcy podczas trwania prac w ramach bieżącego zlecenia. Pliki dla ODGiK Po wykonaniu prac związanych z aktualizacją danych geometrycznych należy wykonać eksport danych w formacie [GIV].

13 Technologie GEO-INFO V Odnowienie EGB i założenie ewidencji budynków Str. 13 (35) W pliku eksportu do ODGiK należy przekazać tylko obiekty zmodyfikowane oraz nowopowstałe podczas realizacji zlecenia. Jeśli praca była prowadzona w trybie zmiany, wówczas należy wyeksportować wszystkie obiekty powiązane z tą Zmianą. Należy pamiętać, aby przed wykonaniem eksportu zakończyć wszystkie Zmiany. Dane opisowe EGB Dane opisowe Działek i Klasoużytków Do opracowania danych opisowych Działek należy wykorzystać program GEO-INFO V Integra LT. Jest to uproszczona wersja modułu GEO-INFO V Integra funkcjonującego w ODGiK. Program jest dedykowany Wykonawstwu geodezyjnemu i umożliwia wykonanie odnowień EGB w części opisowej tego operatu. Przebieg prac jest następujący: 1. Import pliku SWDE do bazy danych programu GEO- INFO V Integra LT 2. Modyfikacja danych opisowych Działek 3. Eksport danych do pliku SWDE 4. Przekazanie pliku do ODGiK Jeśli nie ma modyfikacji działek tylko Klasoużytków (dotyczy tylko założenia ewidencji budynków i lokali) wówczas patrz wyżej Dane geometryczne. Dane opisowe Budynków i Lokali Do opracowania danych opisowych Budynków należy wykorzystać Predefiniowany formularz EXCEL - do pobrania ze strony: Przebieg prac jest następujący: 1. Wprowadzenie danych opisowych Budynków i Lokali do formularzy Excel 2. Przekazanie plików do ODGiK Przygotowując dane opisowe Budynków należy wziąć pod uwagę następujące elementy: 1. Identyfikacja budynku i lokalu następuje poprzez jego identyfikator 2. Liczba arkuszy Excel zawierająca dane jest dowolna, ale ich wewnętrzna struktura musi być identyczna, oraz dane muszą zaczynać się od tego samego wiersza, w szczególności można tak przygotować dane, aby karty budynków i lokali założone w arkuszach Excel były jednocześnie wsadem do importu do bazy danych w ODGiK 3. Począwszy od rzędu początkowego, pierwszy pusty rząd oznacza koniec danych 4. Gdy budynek znajduje się na kilku działkach, określenie każdej z nich musi być w osobnym wierszu. Pierwsza działka w liście określa właściciela budynku

14 Technologie GEO-INFO V Odnowienie EGB i założenie ewidencji budynków Str. 14 (35) 5. Dla każdego lokalu, który ma mieć założoną jednostkę rejestrową lokali w arkuszu musi znajdować się numer KW nieruchomości lokalowej 6. Gdy lokal posiada więcej niż jedno pomieszczenie przynależne, każde następne musi być wpisane w kolejnym rzędzie 7. Za pomocą arkuszy Excel można nie tylko zakładać, ale i zmieniać dane budynków i lokali 8. Gdy istniejący w bazie budynek ma być usunięty, a znajdują się w nim lokale, musi być wskazany budynek, do którego lokale będą przeniesione 9. Przy wprowadzaniu liczby kondygnacji nadziemnych budynków należy najpierw ustawić właściwą kolumnę w arkuszu, jako tekstową, tak aby jej zawartość nie była domyślnie potraktowana jako liczba Przyjęcie opracowania w ODGiK Uwaga! Import danych do bazy danych ODGiK odbywa się w 3 etapach: 1. Import danych geometrycznych format pliku [GIV] 2. Import danych opisowych działek format pliku [SWDE] 3. Import danych opisowych Budynków i Lokali format pliku [XLS] Dla zapewnienia kontynuacji historii obiektów import danych do bazy ODGiK musi być wykonany w trybie zmiany. Uwaga! Przed rozpoczęciem importu danych w ODGiK należy rozłączyć integrację danych geometrycznych z danymi opisowymi (opcja modułu GEO-INFO V Integra) Import danych geometrycznych Import danych geometrycznych do zasobu ODGiK (moduł GEO-INFO V Mapa) przebiega wg następującego scenariusza:. 1. Otworzyć Zmianę G-5 niezintegrowaną (kod GEZZG5). 2. Wykonać import danych geometrycznych (format pliku GIV). 3. Zakończyć Zmianę G-5 niezintegrowaną. Import danych opisowych Działek i Klasoużytków Import danych opisowych Działek i Klasoużytków do zasobu ODGiK (moduł GEO-INFO V Integra) przebiega wg następującego scenariusza:. 1. Zarejestrować Zmianę tylko dla danych opisowych - niezintegrowaną (na ten sam KERG jak Zmiana geometryczna). 2. Wykonać import danych opisowych (format pliku SWDE). 3. Po wczytaniu danych do bazy danych Zmiana zakończy się automatycznie

15 Technologie GEO-INFO V Odnowienie EGB i założenie ewidencji budynków Str. 15 (35) Jeśli nie ma modyfikacji działek tylko Budynki i Klasoużytki (dotyczy tylko założenia ewidencji budynków i lokali) Import danych geometrycznych Budynków zasobu ODGiK (osobny plik GIV) przebiega wg następującego scenariusza: 1. Otworzyć Zmianę G-5 niezintegrowaną (kod GEZZG5) w module GEO-INFO V Mapa. 2. Wykonać import Budynków (format pliku GIV). 3. Dokończyć Zmianę G-5 niezintegrowaną w module GEO-INFO V Mapa. Import danych geometrycznych i opisowych Klasoużytków do zasobu ODGiK (osobny plik GIV) przebiega wg następującego scenariusza: 1. Otworzyć Zmianę G-5 zintegrowaną (kod GEZZG5) w module GEO-INFO V Mapa. 2. Wykonać import Klasoużytków (format pliku GIV). 3. Dokończyć Zmianę G-5 zintegrowaną w module GEO-INFO V Integra Import danych opisowych Budynków Import danych opisowych Budynków i Lokali do zasobu ODGiK (moduł GEO-INFO V Integra) przebiega wg następującego scenariusza:. 1. Zarejestrować Zmianę (na ten sam KERG jak Zmiana geometryczna). 2. Wykonać import danych opisowych (format pliku XLS). 3. Zakończyć Zmianę Podczas importu danych opisowych Budynków i Lokali do bazy danych ODGiK należy zwrócić uwagę na: 1. Import należy wykonywać w trybie zmiany,opcją Operacje wsadowe. Import odbywa się z pliku Excel. 2. W trakcie importu danych dokonywana jest kontrola poprawności danych, oraz podawana całkowita liczba wczytanych budynków oraz lokali. Należy ją zweryfikować z zadeklarowaną liczbą obiektów podaną przez Wykonawcę, gdyż mogą zdarzyć się wadliwe arkusze, gdzie część danych zostanie pominięta 3. Należy dokonać weryfikacji krzyżowej numerów KW lokali, tak aby wyłapać lokale istniejące w bazie, których nie ma w arkuszach Wykonawcy i odwrotnie. 4. Przed zapisaniem zmiany należy wygenerować jednostki rejestrowe budynków i lokali 5. Import budynków należy wykonać w pierwszej kolejności, import lokali należy wykonać kolejną zmianą, po wczytaniu budynków

16 Technologie GEO-INFO V Odnowienie EGB i założenie ewidencji budynków Założenie ewidencji budynków II (Technologia dostępna od ) Str. 16 (35) Technologia zmodyfikowana pozwala całe opracowanie wykonać przy pomocy modułu GEO-INFO V Mapa, jako samodzielnego programu lub programu GEO-INFO V Delta, jeśli nie występują zmiany Podmiotów ewidencyjnych i działek. Wyjątkiem jest dostarczenie danych związanych z Lokalami, które ze względu na swoją specyfikę muszą być przekazane z wykorzystaniem arkusza EXCELL. Wyłączne wykorzystanie GEO-INFO V Mapa/Delta jest możliwe dzięki dodaniu nowej funkcjonalności w systemie umożliwiającej w trybie off-line przekazać informacje o powierzchni ewidencyjnej, (jeśli ma się różnić od powierzchni geodezyjnej), informację o działce, do której ma być przypisany budynek, (jeśli nie jest to działka, na której znajduje się największa część budynku). Dodano także możliwość uzupełniania wartości atrybutów, które dotychczas były wyłącznie domeną danych opisowych EGB. Uwaga! Stosując niżej opisaną technologię należy mieć pewność, że praca odbywa się z wykorzystaniem następujących wersji programu: GEO-INFO V Mapa wer lub następne. lub GEO-INFO V Delta wer lub następne. Program GEO-INFO V Mapa wer musi być zaktualizowany przy pomocy programu DbWizard.exe następującymi skryptami: U Wykonawcy prac geodezyjnych: W ODGiK: {główny katalog GEO-INFO V Mapa}\SQL\NMWIntegra.dbs {główny katalog GEO-INFO V Mapa}\SQL\NMWIntegra.dbs {główny katalog GEO-INFO V Mapa}\SQL\Tolls\NMWBudynkiTymczasowaPowEwid.dbs {główny katalog GEO-INFO V Mapa}\SQL\Tolls\NMWDzialkiTymczasowaPowEwid.dbs Wydanie danych w ODGiK Wykonawca prac geodezyjnych otrzymuje następujące dane: Eksport danych geometrycznych z bazy danych ODGiK. Opracowanie zlecenia u Wykonawcy Do wykonania prac należy wykorzystać następujące programy: 1. Dane geometryczne a. Moduł GEO-INFO V Mapa, jako niezależny program b. lub Program GEO-INFO V Delta 2. Dane opisowe (lokale)

17 Technologie GEO-INFO V Odnowienie EGB i założenie ewidencji budynków a. Program MS EXCEL Str. 17 (35) Dane geometryczne Programy do opracowania danych geometrycznych zapewniają pełną wymianę danych pomiędzy bazami ODGiK i Wykonawcy. Pozwalają na numeryczną aktualizację danych otrzymanych z ODGiK (w trybie off-line). Realizują obiektową ideę definiowania obiektów. Przy wymianie danych pomiędzy ODGiK, a Wykonawcą należy posługiwać się rodzimym formatem SIP GEO-INFO V [GIV], który zapewnia jednoznaczną identyfikację obiektów (unikalny identyfikator) oraz automatyczną aktualizację i tworzenie historii dla obiektów wydanych z ODGiK w celu aktualizacji (np. działki, budynki powstałe w bazie danych ODGiK z digitalizacji map analogowych). Dla wymiany i modyfikacji danych geometrycznych w trybie rozłącznym (off-line) nie zaleca się stosowania formatu SWDE. Uwaga! Format SWDE nie przenosi redakcji i nie zapewnia jednoznacznej identyfikacji obiektów (niezdefiniowany w instrukcji G5 format identyfikatora SWDE) oraz nie uwzględnia klasoużytków i Arkuszy ewidencyjnych, jako obiektów geometrycznych. Format SWDE działa wyłącznie w trybie nadpisywania danych (tryb inicjalizacja). Aktualnie format ten nie przewiduje aktualizacji istniejących obiektów. Praca z programem GEO-INFO V Mapa Pracując z modułem GEO-INFO V Mapa, jako niezależnym programem należy całe opracowanie wykonać w trybie zmiany - GEZZG5 - Ewidencja zmian obiektów G5. Wybór trybu wynika z technologii umożliwiającej uzupełnianie wartości nowych atrybutów dla celu odnowienia danych ewidencyjnych oraz z dotychczasowej historii obiektów. Zmiana GEZZG5 musi mieć wartość atrybutu Odnowienie danych ewid. = TAK. Wówczas będą widoczne atrybuty dodatkowe: Dla Działki: PEW - Powierzchnia ewidencyjna Dla Budynku: LKP - Liczba kondygnacji podziemnych RBB - Rok zakończenia budowy SCN - Materiał ścian zewnętrznych DZB - Identyfikator działki głównej Pracując z programem GEO-INFO V Mapa należy pamiętać, aby nie kasować obiektów otrzymanych z ODGiK. Obiekty te należy usuwać. Obiekty nowe, jeśli są zbędne należy kasować. Dla wszystkich obiektów, których nie można modyfikować (np. z powodu wprowadzania bieżących zmian w ODGiK) należy założyć osobną Zmianę i zablokować je w tej Zmianie.

18 Technologie GEO-INFO V Odnowienie EGB i założenie ewidencji budynków Str. 18 (35) Praca z programem GEO-INFO V Delta Przed rozpoczęciem pracy należy zainstalować (wkopiować do głównego katalogu programu) plik metadanych GIDELTA.INI otrzymany z PODGiK, dla którego wykonywane jest opracowanie. Plik ten zawiera specyfikę danego ośrodka (ewentualnie różną od standardu). Oryginalny plik GiDelta.ini należy zachować, aby umożliwić powrót do standardowych metadanych programu. Pracując z programem GEO-INFO V Delta należy pamiętać, aby nie kasować obiektów otrzymanych z ODGiK. Obiekty te należy usuwać. Obiekty nowe, jeśli są zbędne lub tymczasowe, należy kasować. Opracowanie zlecenia Dalej prace dotyczące części geometrycznej przebiegają tak samo jak opisano w Technologii wyżej z następującymi różnicami: Do atrybutu Powierzchnia ewidencyjna obiektu Działka należy wprowadzić wartość tylko wówczas, jeśli powierzchnia działki ma być różna od powierzchni geodezyjnej. Do atrybutu Numer działki obiektu Budynek należy wprowadzić wartość tylko wówczas, jeśli budynek ten ma przynależeć do działki, na której nie znajduje się największa część budynku. W rekordzie obiektu Budynek należy dodatkowo uzupełnić wartości atrybutów: Pliki dla ODGiK Liczba kondygnacji podziemnych Rok zakończenia budowy Materiał ścian zewnętrznych (zgodnie z G5) Po wykonaniu prac związanych z aktualizacją danych geometrycznych należy wykonać eksport danych w formacie [GIV]. W pliku należy wystawić tylko obiekty zmodyfikowane i obiekty nowe. Dane opisowe EGB Dane opisowe Lokali Do opracowania danych opisowych Lokali należy wykorzystać Predefiniowany formularz EXCEL - do pobrania ze strony: Przebieg prac jest następujący: 1. Ewentualny eksport z bazy danych w ODGiK istniejących już lokali do arkusza Excel 2. Wprowadzenie danych opisowych Lokali do formularzy Excel 3. Przekazanie plików do ODGiK Przygotowując dane opisowe Lokali należy wziąć pod uwagę następujące elementy: 1. Identyfikacja Lokalu następuje poprzez jego identyfikator

19 Technologie GEO-INFO V Odnowienie EGB i założenie ewidencji budynków Str. 19 (35) 2. Liczba arkuszy Excel zawierająca dane jest dowolna, ale ich wewnętrzna struktura musi być identyczna, oraz dane muszą zaczynać się od tego samego wiersza, w szczególności można tak przygotować dane, aby karty lokali założone w arkuszach Excel były jednocześnie wsadem do importu do bazy danych w ODGiK 3. Począwszy od rzędu początkowego, pierwszy pusty rząd oznacza koniec danych 4. Dla każdego lokalu, który ma mieć założoną jednostkę rejestrową lokali w arkuszu musi znajdować się numer KW nieruchomości lokalowej 5. Gdy lokal posiada więcej niż jedno pomieszczenie przynależne, każde następne musi być wpisane w kolejnym rzędzie 6. Za pomocą arkuszy Excel można nie tylko zakładać, ale i zmieniać dane lokali 7. Przyjęcie opracowania w ODGiK Przyjęcie opracowania w ODGiK Uwaga! Import danych do bazy danych ODGiK odbywa się w 3 etapach: 1. Import danych geometrycznych format pliku [GIV] 2. Import danych opisowych Lokali format pliku [XLS] Dla zapewnienia kontynuacji historii obiektów import danych do bazy ODGiK musi być wykonany w trybie zmiany zintegrowanej. Import danych Import danych do zasobu ODGiK przebiega wg następującego scenariusza:. 1. Otworzyć Zmianę zintegrowaną G5 (kod GEZZG5). 2. Wykonać import danych geometrycznych (format pliku GIV). 3. Zakończyć zintegrowaną Zmianę G5. 4. Otworzyć Zmianę G5 w trybie tylko danych opisowych. 5. Wykonać import danych opisowych Lokali (format pliku XLS). a. Wykonać raporty sprawdzające jakość danych od Wykonawcy b. Wykonać raporty porównawcze lokali w bazie danych z lokalami od Wykonawcy podstawą porównania jest numer KW lokalu c. W przypadku danych poprawnych wykonać operację Generowania jednostek rejestrowych lokali 6. Zakończyć Zmianę G5 w trybie tylko danych opisowych.

20 Technologie GEO-INFO V Odnowienie EGB i założenie ewidencji budynków Str. 20 (35) Równoległe prowadzenie zasobu w ODGiK i u Wykonawcy Proponowane wyżej technologie umożliwiają równoległą pracę na bazach danych w ODGiK i u Wykonawcy pod następującymi warunkami. Jeśli w bazie ODGiK następuje modyfikacja obiektów niewydanych do modyfikacji u Wykonawcy, można ją wykonywać bez względu na miejsce w przestrzeni układu współrzędnych bez konieczności informowania o tym Wykonawcę prac geodezyjnych. Nawet, jeśli modyfikacja nastąpiła w tym samym obszarze, na którym jest aktualnie prowadzone opracowanie u Wykonawcy. Jeśli w bazie danych w ODGiK wykonywana jest modyfikacja obiektów, które zostały wydane Wykonawcy, wówczas należy zawiadomić Wykonawcę, aby wycofał te obiekty ze swojej Zmiany, jeśli już dokonał na nich jakieś modyfikacje. Jeśli Wykonawca jeszcze nie dokonał żadnych modyfikacji na tych obiektach, to powinien je u siebie zablokować w innej Zmianie przed przypadkową modyfikacją. Jeśli ODGiK wymaga, aby Wykonawca zmodyfikował te same obiekty, które w czasie opracowania zlecenia były modyfikowane w ODGiK, wówczas należy eksport nowych wersji obiektów przekazać z ODGiK do Wykonawcy. Na zakończenie prac Wykonawca eksportuje tylko te obiekty, które u niego były przedmiotem Zmiany.

21 Technologie GEO-INFO V Eksport jako Backup Str. 21 (35) EKSPORT JAKO BACKUP Uwaga! Funkcja przeznaczona dla operatora o uprawnieniach Administratora. Procedura zewnętrzna. Patrz plik: Exp2DB.exe w głównym katalogu modułu SIP GEO-INFO V Mapa. Eksport jest zrealizowany dla silnika bazy danych MS SQL Server. Wstęp Procedura umożliwia przekazanie danych z baz danych ODGiK do Urzędu Gminy, w którym funkcjonuje instalacja SIP GEO-INFO V. Procedura umożliwia eksport stabilnych danych w postaci backup u. Np. obiekty nieuwikłane w Zmianę z obszaru jednej gminy dla konkretnego Urzędu Gminy. Program wydaje dane geometryczne i opisowe obiektów z baz danych SIP GEO- INFO V z wybranych Jednostek ewidencyjnych (Gmin) do pliku backup u jednej wspólnej bazy danych (jeden plik). Źródłowe dane geometryczne i opisowe zasobu EGB mogą się znajdować zarówno w jednej wspólnej bazie, jak też w dwóch oddzielnych bazach danych. Niezależnie od tego dane wystawione procedurą Exp2DB.exe wydawane są zawsze do jednej wspólnej bazy danych. Wykonanie procedury Należy wybrać obiekty wg dowolnego filtra skonstruowanego w module GEO- INFO V Mapa z ewentualnym ograniczeniem geometrycznym. Dane opisowe obiektów EGB są wydawane z dokładnością do Jednostki ewidencyjnej w jakiej znajduje się działka i/lub budynek. Domyślnie konfiguracja przebiegu eksportów znajduje się w pliku Exp2DB.ini w katalogu: {katalog modułu GEO-INFO V Mapa}\System. Program Exp2DB.exe można uruchomić tak, by cały proces wydawania danych odbywał automatycznie się bez ingerencji użytkownika (np. w nocy). Pozwala na to mechanizm systemu Windows Zaplanowane zadania. Informacje i komunikaty z przebiegu eksportu są zapisywane w pliku dziennika (logu) o nazwie Exp2DB_rrrr-mm-dd.log, (gdzie rrrr-mm-dd to data uruchomienia programu; np.: Exp2DB_ log). Konfiguracja i uruchamianie programu Exp2DB.exe Parametry konfiguracyjne wymagane do pracy programu określone są w sekcji [CONFIG] pliku Exp2DB.ini. Postać pliku (wraz z przykładowymi danymi) jest następująca. Uwaga w poniższym przykładzie znak ; ustala linię komentarza:

22 Technologie GEO-INFO V Eksport jako Backup Str. 22 (35) ; ; Plik konfiguracyjny EXP2DB.INI dla aplikacji Exp2DB eksportującej bazę z wybranymi obiektami do nowej bazy o nazwie BD_Gmina. ; [CONFIG] ;DBNAME4GMN=Nazwa_docelowej_bazy_danych,owner DBNAME4GMN=BD_Gmina,dbo ;GIDBCONFIGNAME=Nazwa_konfiguracji_GEO-INFO ;NIE MODYFIKOWAĆ-opcja aktualnie niewykorzystywana, dowolna konfiguracja NMW GIDBCONFIGNAME=NMW500-K1 ;GIDB=Źródło_ODBC_bazy_GEO-INFO,Login_DBMS,Hasło_DBMS,Użytkownik_GEO-INFO,Hasło_GEO-INFO ;definicja bazy źródłowej, linia jest kodowana po pierwszym uruchomieniu funkcji ;GIDB=GIV_Swinoujscie,sa,hama2703,Admin,geo-info GIDB=GIV_Swinoujscie,sa,hama2703,Admin,geo-info ;[INTEGRADB=Nazwa_bazy_integry,owner] - ten klucz jest ważny tylko jeśli baza Mapy i Integry są różne ;Tylko gdy osobna baza Integry INTEGRADB=GIV_Integra_Swinoujscie,dbo ;LOGFILEDIR=pełna_Scieżka_do_katalogu_plików_logu LOGFILEDIR=C:\Program Files\Systherm Info\Geo-Info V \TEMP ;OBJFLTRINIFILENAME=nazwa_pliku_z_pełną_ścieżką_do_pliku_z_konfiguracjami_wyboru_obiektów OBJFLTRINIFILENAME=C:\Program Files\Systherm Info\Geo-Info V\Operator\admin\config.ini ;OBJFLTRNAME4GMN_1=nazwa_pliku_backupu_z_pełną_ścieżką,nazwa_konfiguracji_wyboru_obiektów_dla_tego_1_eksportu, czy_eksportować_dane_z_integry(1)_lub_nie(0)[,numer_1_je,...,numer_n_je] OBJFLTRNAME4GMN_1=C:\Program Files\Systherm Info\Geo-Info V \TEMP\Miasto_Swinoujscie.bak,Ewidencja_bak,1,326301_1 ;OBJFLTRNAME4GMN_...=nazwa_pliku_backupu_z_pełną_ścieżką,nazwa_konfiguracji_wyboru_obiektów_dla_tego_..._eksportu, czy_eksportować_dane_z_integry(1)_lub_nie(0)[,numer_1_je,...,numer_n_je] OBJFLTRNAME4GMN_2=C:\Program Files\Systherm Info\Geo-Info V \TEMP\Gmina_Nekla.bak,Ewidencja_bak,1,335301_4 ;OBJFLTRNAME4GMN_n=nazwa_pliku_backupu_z_pełną_ścieżką,nazwa_konfiguracji_wyboru_obiektów_dla_tego_n_eksportu, czy_eksportować_dane_z_integry(1)_lub_nie(0)[,numer_1_je,...,numer_n_je] OBJFLTRNAME4GMN_3=C:\Program Files\Systherm Info\Geo-Info V \TEMP\Gmina_DEMO.bak,Ewidencja_bak,0,123456_4 ; gdzie: DBNAME4GMN - klucz ten określa nazwę docelowej bazy danych oraz użytkownika, na którego został w tej bazie założony schemat bazy GEO-INFO V Mapa; gdy procedura wystawi dane do tej bazy wykonany zostanie jej backup. GIDBCONFIGNAME - klucz ten określa nazwę konfiguracji graficznej GEO-INFO V, ustawianej po otwarciu bazy danych GEO-INFO V Mapa, obecnie nie ma znaczenia jakiej; należy jednak ustawić istniejącą. GIDB - klucz ten określa źródło ODBC do bazy GEO-INFO V Mapa oraz parametry logowania. Należy podać kolejno po przecinku nazwę uprzednio zdefiniowanego źródła ODBC, nazwę użytkownika (login) do bazy danych, hasło użytkownika do bazy danych, nazwę użytkownika GEO-INFO V oraz hasło użytkownika GEO-INFO V. Użytkownik ten musi posiadać uprawnienia administratora w bazie danych geometrycznych (GEO-INFO V Mapa) i danych opisowych (GEO-INFO V Integra).

23 Technologie GEO-INFO V Eksport jako Backup Str. 23 (35) Uwaga! Ze względu na obecność haseł wartości klucza GIDB wpisane jawnym tekstem są automatycznie kodowane po pierwszym uruchomieniu programu i przybierają postać np.: Uwaga! GIDB=#gimppgfplgaaeojboldbionbcckglcaninjjpehegongbmgnlhecfkkfomhhiincchgn INTEGRADB - klucz ten ważny jest tylko w przypadku gdy baza danych opisowych (GEO-INFO V Integra) jest różna od bazy danych geometrycznych (GEO-INFO V Mapa). Należy wówczas po przecinku podać nazwę bazy opisowej (IntegryI) oraz użytkownika, na którego został w tej bazie założony schemat bazy modułu GEO- INFO V Integra. LOGFILEDIR - w kluczu tym należy wpisać pełną ścieżkę do katalogu, w którym będą umieszczane pliki dziennika z wydawania danych (plik logu). OBJFLTRINIFILENAME - klucz ten zawiera pełną ścieżkę do pliku z konfiguracją wyboru obiektów wcześniej stworzoną w module GEO-INFO V Mapa. OBJFLTRNAME4GMN_... klucze te numerowane od 1 wzwyż zawierają informację dotyczącą pojedynczego eksportu, tj. co, skąd i dokąd ma zostać wydane. Po przecinku należy wypisać: o nazwę pliku backup u bazy z wyeksportowanymi danymi, o nazwę Konfiguracji wyboru obiektów wcześniej stworzoną w module GEO-INFO V Mapa, o informację czy wydawać dane opisowe (z modułu GEO- INFO V Integra) (1) lub jeśli nie wydawać (0), o opcjonalnie po przecinku wymienione numery TERYT Jednostek ewidencyjnych (gmin), z których należy wydać dane obiektów; jeśli są wpisane, to ich geometria ograniczy powierzchniowo wybór obiektów z bazy danych geometrycznych (GEO-INFO V Mapa), a z bazy danych opisowych (GEO-INFO V Integra) zostaną wydane dane dotyczące tych Jednostek ewidencyjnych; Jeśli w tym parametrze nie będzie żadnej Jednostki ewidencyjnej (żadnego TERYT u) wówczas z bazy danych geometrycznych GEO-INFO V Mapa zostaną wydane obiekty dokładnie zgodnie z Konfiguracją wyboru (łącznie z zapisanym w nim, jeśli był, ograniczeniem powierzchniowym), a z bazy danych opisowych GEO-INFO V Integra zostaną wydane wszystkie dane bez ograniczeń na jakiekolwiek Jednostki ewidencyjne praktycznie cała baza.

24 Technologie GEO-INFO V Wymiana danych ODGiK - Wykonawca Str. 24 (35) WYMIANA DANYCH ODGIK - WYKONAWCA Wstęp W niniejszym rozdziale opisano warianty wymiany danych pomiędzy Wykonawcą robót geodezyjnych, a Ośrodkiem Dokumentacji Geodezyjnej i Kartograficznej, w którym funkcjonuje SIP GEO-INFO V. Bez względu na wybraną technologię opracowania zlecenia u Wykonawcy (moduł GEO-INFO V Mapa, jako samodzielny program lub program GEO-INFO V Delta) import danych w ODGiK odbywa się zawsze tak samo Wykonawca praca z modułami SIP GEO-INFO V Uwaga! Gwarancją właściwego działania automatycznej wymiany danych pomiędzy ODGiK, a Wykonawcą jest prawidłowe ustawienie przełącznika bazy danych: BD w Ośrodku Dokumentacji Geodezyjno-Kartograficznej. (program DbWizard.exe) ODGiK: Wykonawca: o / - Baza danych z historią redakcji mapy o - BD w Ośrodku Dokumentacji Geodezyjno - Kartograficznej o o - Baza danych z historią redakcji mapy - BD w Ośrodku Dokumentacji Geodezyjno - Kartograficznej Patrz także: Podręcznik użytkownika SIP GEO-INFO V, Zarządzanie bazami danych, Kreator bazy danych, program DbWizard.exe Uwaga! EKSPORT w ODGiK Patrz także Podręcznik Użytkownika SIP GEO-INFO V, rozdział: Eksport danych. Eksport danych w formacie GIV ( 01 - GEO-INFO V - tylko wybrane obiekty ). Należy wydać obiekty będące przedmiotem opracowania u Wykonawcy oraz najbliższe sąsiedztwo ustalone w zależności od asortymentu, czy specyfiki danej roboty. Wykonując eksport obiektów należy pamiętać, aby w Eksploratorze obiektów był zaznaczony przełącznik Bieżące z pominięciem niezakończonych zmian.

25 Technologie GEO-INFO V Wymiana danych ODGiK - Wykonawca Str. 25 (35) Jeśli przedmiotem opracowania są także pliki rastrowe przyłączane do obiektów, wówczas należy ustalić nazwy Aliasów (nazwy reprezentujące ścieżki do katalogów), gdzie będą składowane pliki dokumentów przyłączanych do obiektów. Ustalić regułę obowiązkowej (lub nieobowiązkowej, ale wymaganej) numeracji punktów uzbrojenia terenu np. w odniesieniu do punktów węzłowych numeracja ma być obowiązkowa (domyślna numeracja punktów uzbrojenia jest fakultatywna w GEO-INFO V Mapa). Ustalić skale redakcji map (szczególnie map skręconych np. mapy ewidencyjne) Wykonać dodatkowe eksporty: o Słowniki (te, które będą się zmieniały np. Słownik ulic, Słownik miejscowości). Nie eksportować słowników Systemowych, jeśli nic w nich nie zmieniono w ODGiK w stosunku do standardu. o Systematyka o Rezerwacja numeracji dotyczy tylko nowych obiektów IMPORT u Wykonawcy Patrz SIP GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektów, Import danych. Założyć nową, pustą bazę danych. Podczas konfiguracji bazy danych programem DBWizard należy ustawić odpowiednio przełączniki: o o - Baza danych z historią redakcji mapy - BD w Ośrodku Dokumentacji Geodezyjno - Kartograficznej Wykonać import danych w formacie GIV ( 01 - GEO-INFO V ) do pustej bazy danych na tzw. Bufor modyfikacji opcja importu Przy założeniu, że dane z ODGiK są bezbłędne, można wyłączyć Kontrole sprawdzające. Proces importu będzie szybszy (zalecane tylko przy dużej ilości danych). Jeśli podczas importu danych wyłączono kontrole, wówczas po zakończeniu importu nie zamykać Bufora modyfikacji i wykonać kontrolę: Kontroluj obiekty. Jeśli kontrola wykaże błędy, które uniemożliwiają pracę np. częściowy brak danych lub brak danych o wierzchołkach obiektów, należy wycofać Bufor modyfikacji i ponownie pobrać eksport z ODGiK. Zamknąć Bufor modyfikacji. Wykonać import Słowników Wykonać import Systematyki Wykonać import Rezerwacji, (jeśli była przygotowana w ODGiK)

26 Technologie GEO-INFO V Wymiana danych ODGiK - Wykonawca Str. 26 (35) Otworzyć i aktywować Zmianę G-5 w ramach, której będą wprowadzane nowe obiekty i modyfikowane obiekty przewidziane do modyfikacji. Zmiana jest aktywna przez cały czas opracowania. Wykonać opracowanie zlecenia. EKSPORT u Wykonawcy Patrz SIP GEO-INFO V, Podręcznik Użytkownika, Eksport danych. Eksport danych wykonuje się po zakończeniu opracowania zlecenia Uwaga! Nie należy zamykać Zmiany! Umożliwia to ewentualne modyfikacje obiektów po kontroli operatu w ODGiK Należy utworzyć (zapisać) Listę obiektów zmodyfikowanych i utworzonych w bieżącym zleceniu klawisz funkcyjny Obiekty okna dialogowego Zmiany. Opcja: Lista obiektów. Eksport danych w formacie GIV ( 01 - GEO-INFO V - tylko wybrane obiekty ) z wykorzystaniem Listy obiektów. W Eksploratorze obiektów ustawić odpowiednio przełączniki:. o o - Bieżące - Łącznie z obiektami usuniętymi Podczas wyboru obiektów do eksportu w Eksploratorze obiektów należy wykorzystać Listę obiektów. IMPORT w ODGiK Założyć i aktywować Zmianę na KERG danej roboty geodezyjnej Wykonać w trybie Zmiany import pliku w formacie GIV ( 01 - GEO- INFO V ) otrzymany od Wykonawcy. Opcje importu danych: Patrz SIP GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektów, Import danych.

27 Technologie GEO-INFO V Wymiana danych ODGiK - Wykonawca Str. 27 (35) - Plik Raportu - zalecany Sprawdzić czy wyświetla się właściwa rezerwacja (rezerwacja dla odpowiedniego KERG pochodzącego z aktywnej Zmiany) np.: dla bieżącej Zmiany jest przygotowana rezerwacja, która jest widoczna w oknie dialogowym importu w pozycji: Bieżący KERG: Podział działki Nr 20 obr. 06 {nazwa wykonawcy} - Używaj długiej transakcji w czasie importu opcja fakultatywna w trybie Zmiany. Zaleca się pozostawić niewłączoną. - Maksymalne dopuszczalne przesunięcie uaktualnianego punktu opcja fakultatywna. Domyślnie wyłączona. Wszystkie funkcje kontroli włączone! patrz: klawisze funkcyjne Kontrole, Elem. Obiektu. UWAGI Przed zakończeniem Zmiany należy wykonać niezbędne kontrole dla terenu objętego Zmianą.

28 Technologie GEO-INFO V Wymiana danych ODGiK - Wykonawca Str. 28 (35) Wykonawca - praca w programie GEO-INFO V Delta Uwaga! Program GEO-INFO V Delta umożliwia pracę w technologii obiektowej. Wymiana danych pomiędzy modułem GEO-INFO V Mapa, a programem GEO-INFO V Delta odbywa się z wykorzystaniem rodzimego formatu GIV. Program GEO-INFO V Delta umożliwia aktualizację obiektów otrzymanych z ODGiK oraz redakcję kartograficzną, która po wykonania opracowania jest także przeniesiona formatem GIV. Program GEO-INFO V Delta pracuje we własnym środowisku graficznym w standardzie symboliki wg instrukcji technicznej K-1. EKSPORT w ODGiK Patrz także Podręcznik Użytkownika SIP GEO-INFO V, rozdział: Eksport danych. Eksport danych w formacie GIV ( 01 - GEO-INFO V - tylko wybrane obiekty ). Uwaga! Przedmiotem opracowania wykonanego w programie GEO- INFO V Delta mogą być tylko obiekty z kategorii Mapa wielkoskalowa. Należy wydać obiekty będące przedmiotem opracowania u Wykonawcy oraz najbliższe sąsiedztwo ustalone w zależności od asortymentu, czy specyfiki danej roboty. Wykonując eksport obiektów należy pamiętać, aby w Eksploratorze obiektów był zaznaczony przełącznik Bieżące z pominięciem niezakończonych zmian. Nie zaleca się rezerwacji numeracji obiektów (z wyjątkiem działek i budynków, jeśli przedmiotem opracowania jest sporządzenie tzw. operatu prawnego ). Ustalić skale redakcji map Wydać plik GIDelta.ini (polecenie z klawiatury GiDeltaIni). Plik należy wystawić szczególnie w ODGiK, gdzie wprowadzono zmiany do metadanych w stosunku do standardu (skrypty specjalizowane). IMPORT u Wykonawcy Do katalogu programu GEO-INFO V Delta wgrać plik GIDELTA.INI otrzymany z ODGiK. Czynność tę należy wykonać tylko wtedy, jeśli w ODGiK funkcjonuje różny od standardu format metadanych (skrypty specjalizowane). ODGiK przygotowuje plik GIDELTA.INI jednorazowo, jeśli nie ma zmian w metadanych.

29 Technologie GEO-INFO V Wymiana danych ODGiK - Wykonawca Str. 29 (35) Uwaga! Standardowy, oryginalny plik GIDELTA.INI programu GEO-INFO V Delta należy zachować do ponownego wykorzystania. Otworzyć plik z danymi w formacie GIV otrzymany z ODGiK Wykonać opracowanie EKSPORT u Wykonawcy Wykonać kontrole (Analiza obiektów, Kontrola struktur) Wykonać eksport danych w formacie GIV. Przy wyborze obiektów do pliku należy wykorzystać opcję: - Tylko zmodyfikowane od dnia: {data rozpoczęcia prac} IMPORT w ODGiK Założyć i aktywować Zmianę na KERG danej roboty geodezyjnej Wykonać w trybie Zmiany import pliku w formacie GIV ( 01 - GEO- INFO V ) otrzymany od Wykonawcy. Opcje importu danych: Patrz SIP GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektów, Import danych. - Plik Raportu - zalecany Sprawdzić czy wyświetla się właściwa rezerwacja (rezerwacja dla odpowiedniego KERG pochodzącego z aktywnej Zmiany) np.: dla bieżącej Zmiany jest przygotowana rezerwacja, która jest widoczna w oknie dialogowym importu w pozycji: Bieżący KERG: Podział działki Nr 20 obr. 06 {nazwa wykonawcy} - Używaj długiej transakcji w czasie importu opcja fakultatywna w trybie Zmiany. Zaleca się pozostawić niewłączoną. - Maksymalne dopuszczalne przesunięcie uaktualnianego punktu opcja fakultatywna. Domyślnie wyłączona.

30 Technologie GEO-INFO V Wymiana danych ODGiK - Wykonawca Str. 30 (35) Wszystkie funkcje kontroli włączone! patrz: klawisze funkcyjne Kontrole, Elem. Obiektu. UWAGI Przed zakończeniem Zmiany należy wykonać niezbędne kontrole dla terenu objętego Zmianą.

31 Technologie GEO-INFO V Obiekty uzbrojenia terenu Str. 31 (35) OBIEKTY UZBROJENIA TERENU Wstęp W niniejszym rozdziale opisano sposoby definicji geometrii przewodów uzbrojenia terenu. Omówiono przykłady dwóch rodzajów geometrii: o Geometria przewodu nadziemnego o Geometria przewodu w obrysie Geometria przewodu nadziemnego W niniejszym przykładzie opisano sposób definicji geometrii przewodu Elektroenergetycznego - GULENN wysokiego napięcia na podporach (kratownice i podpory wielonożne oraz słupy dwunożne A-owe). Definicja podpór Na podstawie danych z pomiaru zdefiniować pierwszą kratownicę cztero-nożną. Obiekt GSLMSZ - Podpora wielosłupowa z symbolami słupów.

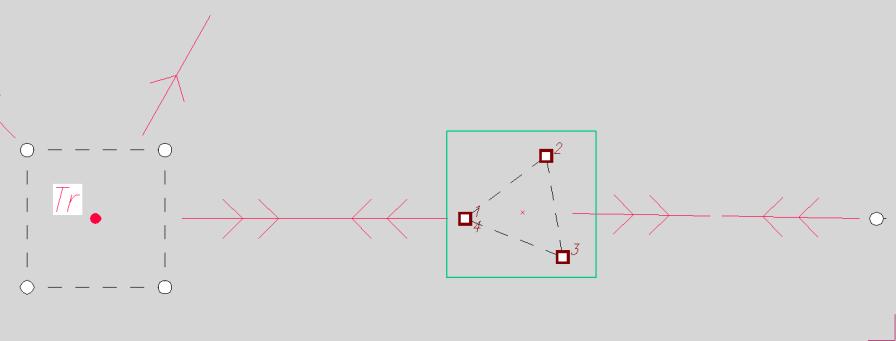

32 Technologie GEO-INFO V Obiekty uzbrojenia terenu Str. 32 (35) Na podstawie danych z pomiaru zdefiniować drugą kratownicę trój-nożną. Obiekt GSLMSZ - Podpora wielosłupowa z symbolami słupów. Na podstawie danych z pomiaru zdefiniować trzecią podporę dwu-nożną (tzw. słup A-owy). Obiekt GSLMSZ - Podpora wielosłupowa z symbolami słupów. Na podstawie danych z pomiaru zdefiniować czwartą podporę jednosłupową (słup jedno-nożny). Obiekt GUPEWJ - Podpora jednosłupowa przewodu wysokiego napięcia.

33 Technologie GEO-INFO V Obiekty uzbrojenia terenu Str. 33 (35) Wewnątrz każdej kratownicy i w środku podpory dwu-nożnej (wierzchołki 2, 5, 8) wstawić obiekt: GUPEWI - Podpora wielosłupowa przewodu wysokiego napięcia. W zakładce Relacje każdego z trzech rekordów obiektu GUPEWI przyłączyć obiekt GSLMSZ. Relacja Podpory uzbrojenia NMW. Klawisz funkcyjny Dodaj. Funkcją Usuń symbol usunąć symbole trzech obiektów GUPEWI znajdujących się wewnątrz kratownic. Definicja transformatora W miejscu obiektu GUPEWI wewnątrz pierwszej kratownicy wstawić obiekt GUPEWT - Transformator przewodu wysokiego napięcia. Można do tej czynności wykorzystać klawisz funkcyjny rekordu: Kopiuj wskazując obiekt GUPEWI.

34 Technologie GEO-INFO V Obiekty uzbrojenia terenu Str. 34 (35) Należy jednak pamiętać o usunięciu relacji do obiektu GSLMSZ, która zbędnie się skopiuje. Definicja przewodu Definicję geometrii przewodu sieci nadziemnej, obiekt GULEWN - Oś odcinka przewodu wysokiego napięcia na podporach należy oprzeć na transformatorze GUPEWT (wierzchołek 1), trzech podporach wielosłupowych GUPEWI (wierzchołki 2, 5, 8) i podporze jednosłupowej GUPEWJ (wierzchołek 10). Aby uzyskać właściwą prezentację graficzną przewodu należy w definicji geometrii wstawić dodatkowe Punkty XY w wierzchołkach 3, 4, 6, 7, 9. W Wierzchołkach 4, 7, 9 należy wykorzystać geometrię symbolu słupa w obiekcie GSLMSZ.

35 Technologie GEO-INFO V Obiekty uzbrojenia terenu Str. 35 (35) Przy wierzchołkach umieścić flagę Niewidoczne połączenie.
