1 MAPY CYFROWE I ICH ZASTOSOWANIE

2 MAPY CYFROWE I ICH ZASTOSOWANIE NYSA, dn r. Opracowanie: Marcin Dorecki Wiesław Fościak

3 Mapa zasadnicza rozumie się przez to wielkoskalowe opracowanie kartograficzne, zawierające informacje o przestrzennym usytuowaniu: punktów osnowy geodezyjnej, działek ewidencyjnych, budynków, konturów użytków gruntowych, konturów klasyfikacyjnych, sieci uzbrojenia terenu, budowli i urządzeń budowlanych oraz innych obiektów topograficznych, a także wybrane informacje opisowe dotyczące tych obiektów. Mapa topograficzna to opracowanie kartograficzne o treści przedstawiającej elementy środowiska geograficznego powierzchni Ziemi i ich przestrzenne związki. Ustawa z dn. 17 maja 1989r. Prawo geodezyjne i kartograficzne Dz. U. nr 193 z 2010r. poz j.t. z późn. zm.

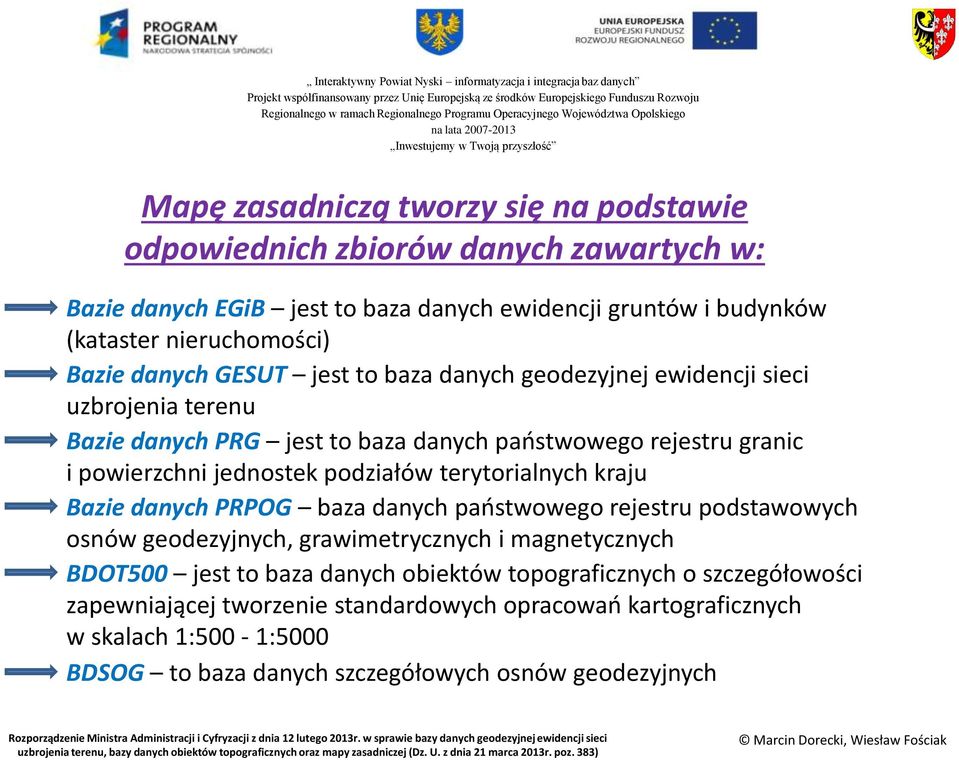

4 Mapę zasadniczą tworzy się na podstawie odpowiednich zbiorów danych zawartych w: Bazie danych EGiB jest to baza danych ewidencji gruntów i budynków (kataster nieruchomości) Bazie danych GESUT jest to baza danych geodezyjnej ewidencji sieci uzbrojenia terenu Bazie danych PRG jest to baza danych państwowego rejestru granic i powierzchni jednostek podziałów terytorialnych kraju Bazie danych PRPOG baza danych państwowego rejestru podstawowych osnów geodezyjnych, grawimetrycznych i magnetycznych BDOT500 jest to baza danych obiektów topograficznych o szczegółowości zapewniającej tworzenie standardowych opracowań kartograficznych w skalach 1:500-1:5000 BDSOG to baza danych szczegółowych osnów geodezyjnych Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 12 lutego 2013r. w sprawie bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej (Dz. U. z dnia 21 marca 2013r. poz. 383)

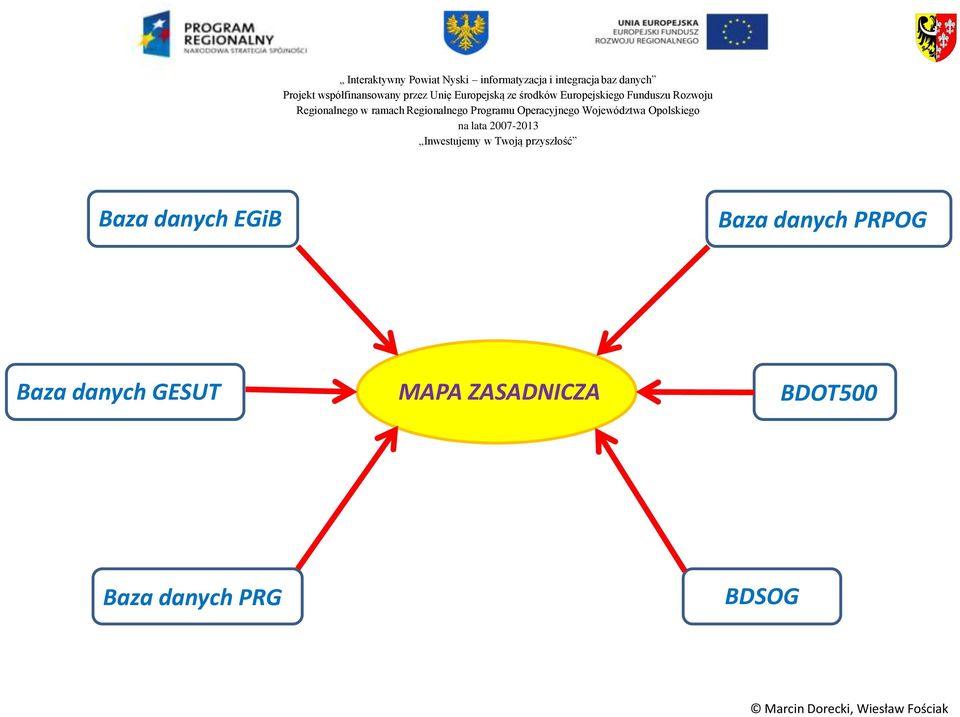

5 Baza danych EGiB Baza danych PRPOG Baza danych GESUT MAPA ZASADNICZA BDOT500 Baza danych PRG BDSOG

6 Zbiory danych gromadzone w bazach danych o których mowa w ustawie Prawo geodezyjne i kartograficzne, stanowią podstawę krajowego systemu informacji o terenie, będącego częścią składową infrastruktury informacji przestrzennej, o której mowa w ustawie o infrastrukturze informacji przestrzennej. Ustawa z dn. 17 maja 1989r. Prawo geodezyjne i kartograficzne Dz. U. nr 193 z 2010r. poz j.t. z późn. zm.

7 Zintegrowany System Informacji Przestrzennej Geo-Info 6 W Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej w Nysie funkcjonuje zintegrowany System Informacji Przestrzennej GEO-INFO 6 (SIP GEO-INFO 6) czyli obiektowo zorientowany system informatyczny, przeznaczonym do tworzenia i eksploatacji numerycznego zasobu informacji przestrzennej. Jądrem systemu są relacyjne bazy danych, w których gromadzone są wszystkie dane o obiektach, zarówno geometryczne jak i opisowe, niezbędne do prezentacji rysunku mapy, analiz przestrzennych i statystycznych.

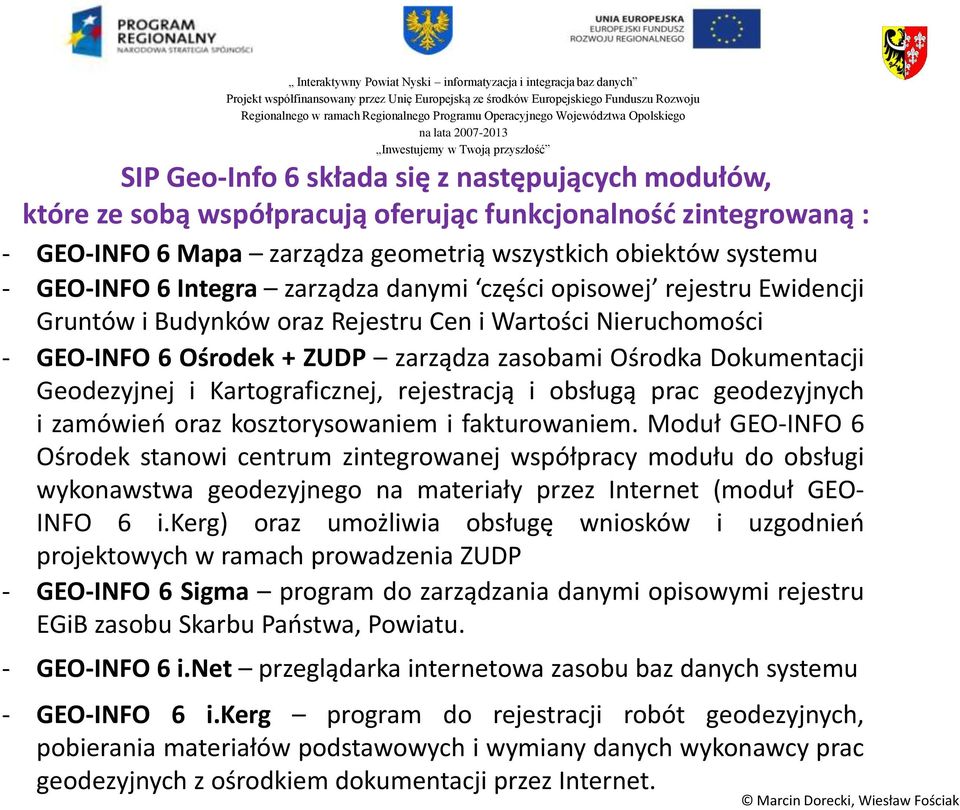

8 SIP Geo-Info 6 składa się z następujących modułów, które ze sobą współpracują oferując funkcjonalność zintegrowaną : - GEO-INFO 6 Mapa zarządza geometrią wszystkich obiektów systemu - GEO-INFO 6 Integra zarządza danymi części opisowej rejestru Ewidencji Gruntów i Budynków oraz Rejestru Cen i Wartości Nieruchomości - GEO-INFO 6 Ośrodek + ZUDP zarządza zasobami Ośrodka Dokumentacji Geodezyjnej i Kartograficznej, rejestracją i obsługą prac geodezyjnych i zamówień oraz kosztorysowaniem i fakturowaniem. Moduł GEO-INFO 6 Ośrodek stanowi centrum zintegrowanej współpracy modułu do obsługi wykonawstwa geodezyjnego na materiały przez Internet (moduł GEO- INFO 6 i.kerg) oraz umożliwia obsługę wniosków i uzgodnień projektowych w ramach prowadzenia ZUDP - GEO-INFO 6 Sigma program do zarządzania danymi opisowymi rejestru EGiB zasobu Skarbu Państwa, Powiatu. - GEO-INFO 6 i.net przeglądarka internetowa zasobu baz danych systemu - GEO-INFO 6 i.kerg program do rejestracji robót geodezyjnych, pobierania materiałów podstawowych i wymiany danych wykonawcy prac geodezyjnych z ośrodkiem dokumentacji przez Internet.

9 Mapa ZUDP Usługa przeglądania w Internecie udostępnionych danych przestrzennych za pomocą grafiki rastrowej/wektorowej

10 MAPY CYFROWE - PODSUMOWANIE Mapa cyfrowa to: mapa numeryczna nowoczesny odpowiednik tradycyjnych map (analogowych) najbardziej oczywista i przyjazna forma prezentacji informacji przestrzennych środek do wizualizacji danych zawartych w bazach SIT (GIS) mapa której obiekty przedstawione są w formie obrazów wektorowych lub rastrowych wygoda, bezpieczeństwo oraz dokładność

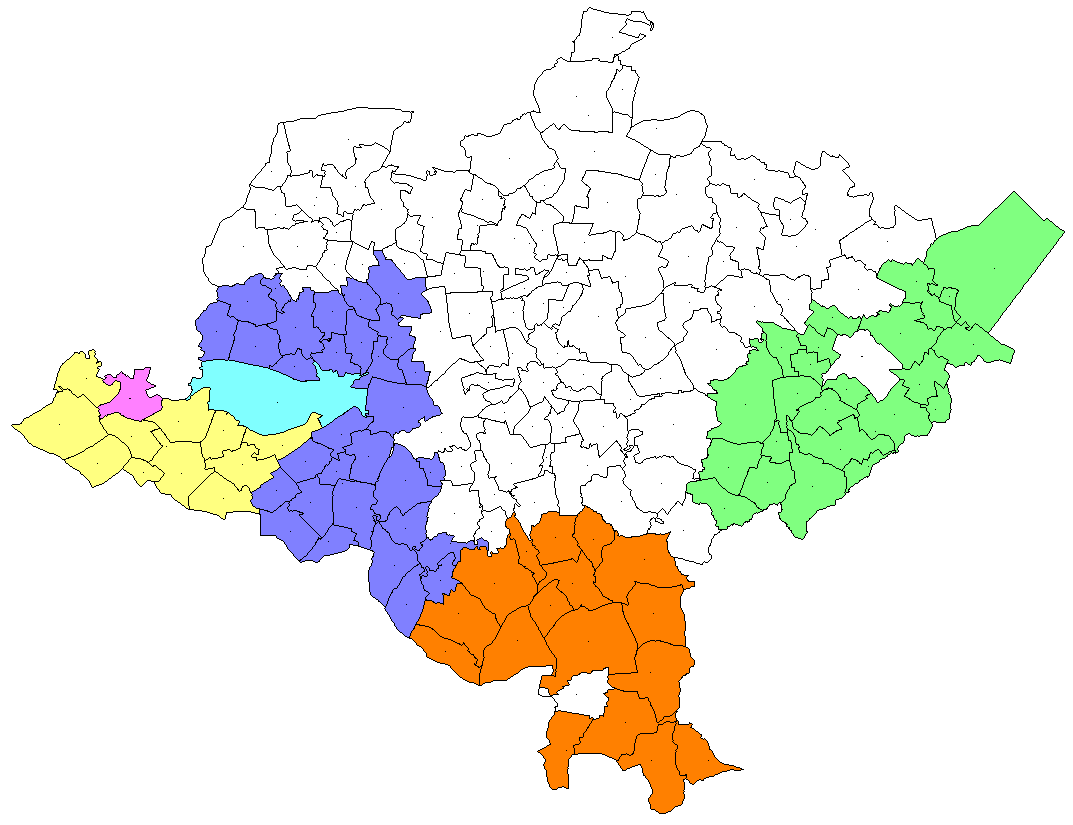

11 Obszar pokrycia mapą cyfrową dla terenu powiatu nyskiego

12 PORÓWNANIE MAPY EWIDENCYJNEJ Z ZASADNICZĄ MAPA EWIDENCYJNA MAPA ZASADNICZA

13 MAPY CYFROWE (SIP) ZASTOSOWANIE geodezja i kartografia geoportale centralne (GEOPORTAL, GEOPORTAL2), portale miast, powiatów oraz tematyczne planowanie przestrzenne, urbanistyka i architektura wycena nieruchomości, zarządzanie nieruchomościami wszelkiego rodzaju nawigacje tworzenie różnego rodzaju opracowań tematycznych np. mapy hydrologiczne, sozologiczne (zagrożenie środowiska np. zanieczyszczenie wód powierzchniowych, zniszczeń drzewostanu, rozmieszczenie źródeł dewastacji środowiska, ochrona środowiska np. ochrona czystego środowiska, wód) itp. zastosowania branżowe: GESUT spółki dystrybucyjne (sieci energetyczne, gazowe, wodnokanalizacyjne, teletechniczne itp.) do wszelkiego rodzaju analiz awaryjności, planowania rozwoju sieci, wymiany danych z innymi zakładami, zarządzanie danymi tzn. do szybkiego dostępu do dowolnej informacji o dowolnymi urządzeniu gospodarka wodna transport i drogownictwo ISOK (Informatyczny System Osłony Kraju) efektywne zarządzanie gminą, miastem, powiatem oraz pomoc w podejmowaniu kluczowych decyzji (opracowywania Studium Uwarunkowań i Kierunków Zagospodarowań Przestrzennych, opracowanie miejscowego planu zagospodarowania przestrzennego, opracowanie map tematycznych i analiz przestrzennych itp. i inne

14 MAPY CYFROWE ZASTOSOWANIE (PODGiK NYSA) GEO-INFO 6 i.net to moduł Zintegrowanego Systemu Informacji Przestrzennej GEO-INFO 6, którego zadaniem jest zarówno prezentowanie jak i udostępnianie danych zasobu numerycznego (danych graficznych oraz danych opisowych) w środowiskach Internetu oraz Intranetu, w oknie przeglądarki internetowej

15 GEOINFO 6 i.net Zastosowania praktyczne

16 Jak korzystać?

17

18 LOGOWANIE DO APLIKACJI: GEOINFO 6 i.net

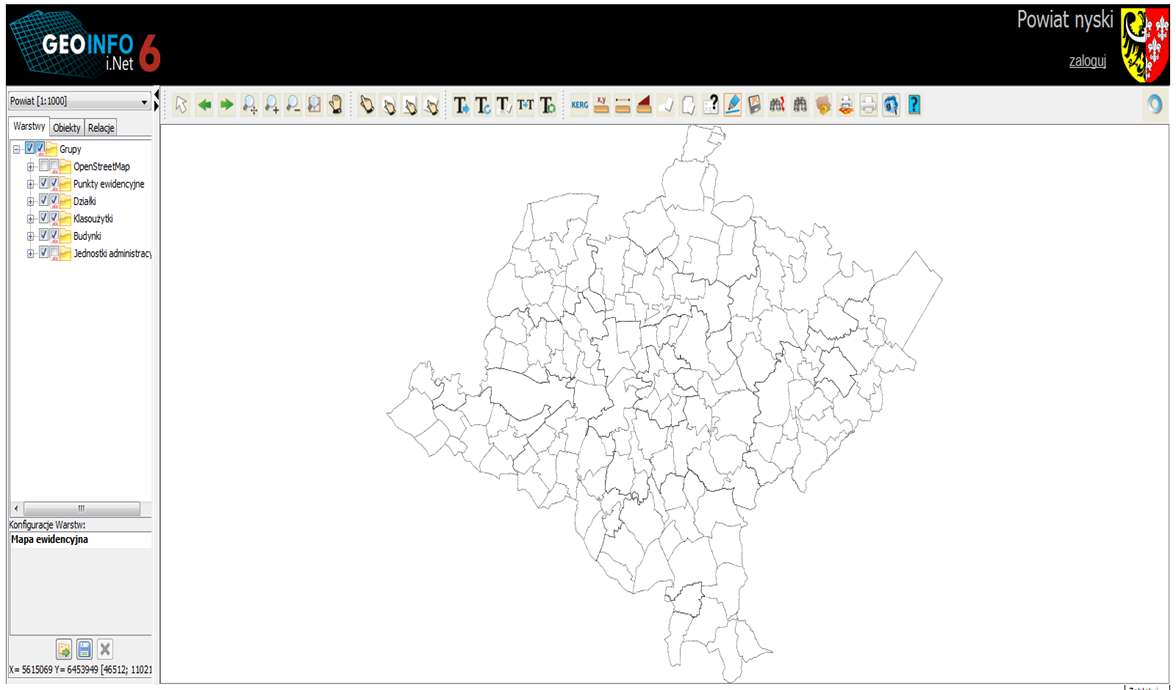

19 WYBÓR MAPY

20 Mapa po powiększeniu

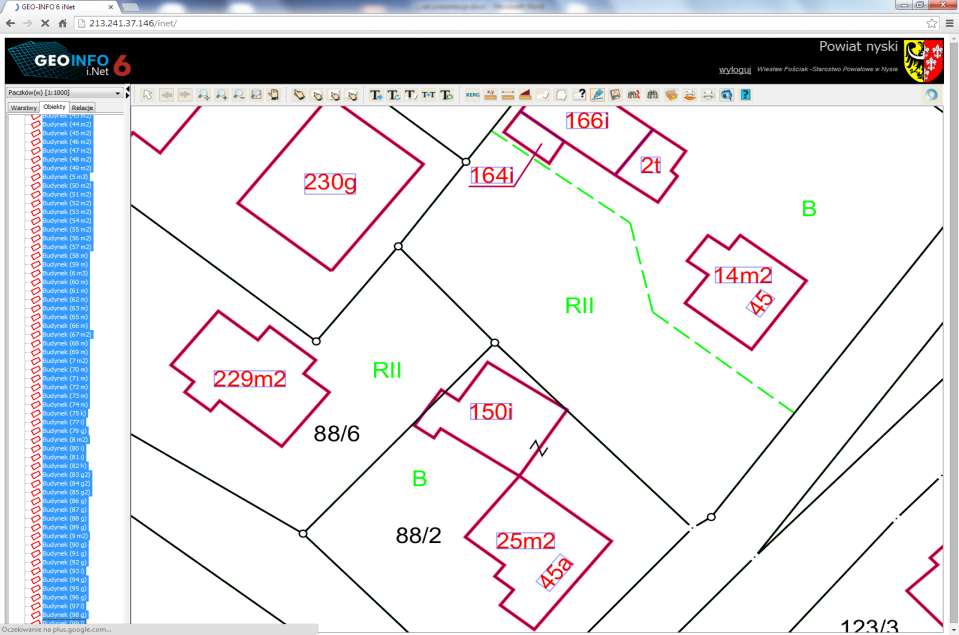

21 Widok mapy po zbliżeniu

22 Możliwość wyboru obiektów które są widoczne na mapie (warstw) np. bez klasoużytków lub bez budynków

23 Możliwość wpływu na widoczność obiektów np. budynków i działek

24 WYBÓR OBIEKTÓW Wybór obiektów pojedynczo Wybór obiektów okręgiem

25 Wybór obiektów prostokątem Wybór obiektów wielobokiem

26 Szybkie informacje o wybranych obiektach i ich zaznaczanie na mapie

27 Możliwość stwarzania własnych raportów i zapisywania ich konfiguracji :

28 System Informacji Przestrzennej GEO-INFO 6 Data: :36:44 Uklad wspólrzednych: 2000_18 Raport danych obiektów L p. 1. Numer 2. Metoda pozyskania danych 3. Powierzchnia geodezyjna 4. INTEGRA.Numer działki 5. INTEGRA.Pole powierzchni 6. INTEGRA.Użytek.Klasa INTEGRA.Użytek.Powierzchnia 7. użytku 1 96/4 2 96/6 3 97/ Pomiar na osnowę i obliczenia w tym pom. GPS powiąz. z osnową Pomiar na osnowę i obliczenia w tym pom. GPS powiąz. z osnową Pomiar na osnowę i obliczenia w tym pom. GPS powiąz. z osnową / II / II / II IIIa

29 SZYBKA REDAKCJA MAPY

30 ŁATWE MIERZENIE ODLEGŁOŚCI ORAZ POWIERZCHNI

31 INFORMACJA O SEKCJI MAPY ZASADNICZEJ W RÓŻNYCH SKALACH I UKŁADACH WSPÓŁRZĘDNYCH

32 Filtr prosty i złożony przy wyszukiwaniu obiektów np działek, budynków itp.:

33 WYDRUKI

34 GEO-INFO 6 i.kerg

35 Działanie usługi wms/wfs na przykładzie zaczytania danych SIT GEO-INFO 6 do darmowego oprogramowania QGIS Dufour

36 WIDOK PO PRZYBLIŻENIU INFORMACJE O OBIEKCIE (DZIAŁCE)

37 DZIĘKUJEMY ZA UWAGĘ
