1 Wprowadzenie do programu Ewmapa Program EWMAPA służy do zakładania i prowadzenia mapy wektorowej. EWMAPA współdziała z częścią opisową ewidencji gruntów EWOPISEM. Dane EWMAPY za pomocą łącza DXF, SHP mogą być w każdej chwili wprowadzone do systemów CAD i GIS. Baza => Otwórz bazę => Przykład Podczas pracy z programem następuje podział okna (ekranu) na szereg części: - u góry okna znajduje się menu (dostęp do wszystkich opcji), - w środku znajduje się część robocza (mapa), - wokół części roboczej mogą być rozmieszczane listwy narzędziowe (szereg pasków, które można przesuwać w dowolne miejsce), - u dołu znajduje się linia statusowa (podpowiedzi, kody, odległości i kąty, współrzędne, status rastra).

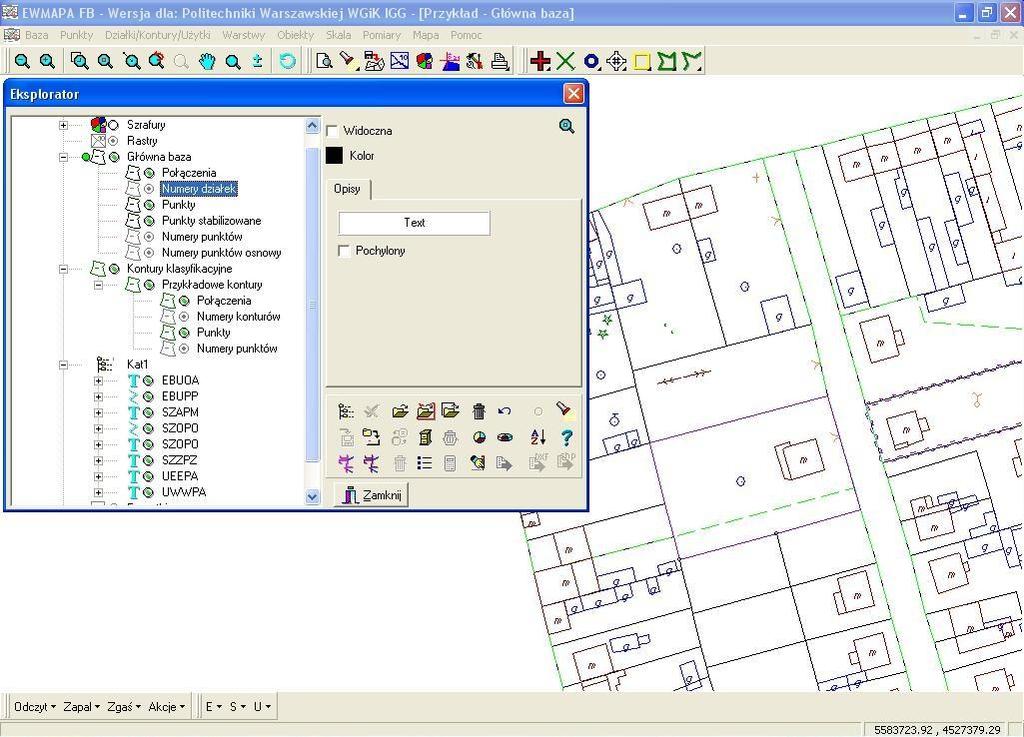

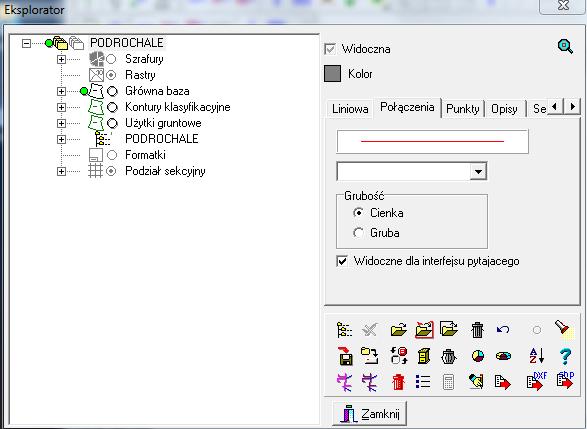

2 Eksplorator Główna baza - baza, która po otwarciu okna EWMAPY staje się bazą aktywną. Składają się na nią dwie części: punkty graniczne i działki. Zbiory warstw Warstwę należy rozumieć jako przezroczystą kalkę z naniesionymi elementami graficznymi. "Kalki" takie można nakładać jedną na drugą otrzymując obraz z coraz większą liczbą szczegółów. Istnieją dwa typy warstw - warstwa linii i warstwa tekstów. Warstwa linii przechowuje dane opisujące elementy liniowe (linie, łuki i koła). Warstwa tekstów zawiera dane niezbędne do wykreślenia tekstu lub symbolu (współrzędne i wysokość tekstu (symbolu), kąt jego wypisania, skos, typ justyfikacji oraz oczywiście sam tekst (symbol). Każda z warstw może się dzielić na podwarstwy. W jednym oknie może być widocznych wiele baz działek, lecz tylko aktywna baza może być modyfikowana.

4 Utworzenie bazy Baza => Konfiguracja baz Cała konfiguracja przedstawiona jest w postaci drzewa, którego korzeń ma tytuł EWMAPA Całość obsługi konfiguracji sprowadza się do właściwego wykorzystania dwóch klawiszy: 1) Dodawanie nowego elementu. Nowy element będzie wchodził w skład aktualnie podświetlonego elementu drzewa, np. na korzeniu doda nową bazę, a na pozycji Warstwy doda nową kartotekę z warstwami. 2) Usuwanie podświetlonego elementu. Usunięciu podlega sam element wraz z elementami podrzędnymi.

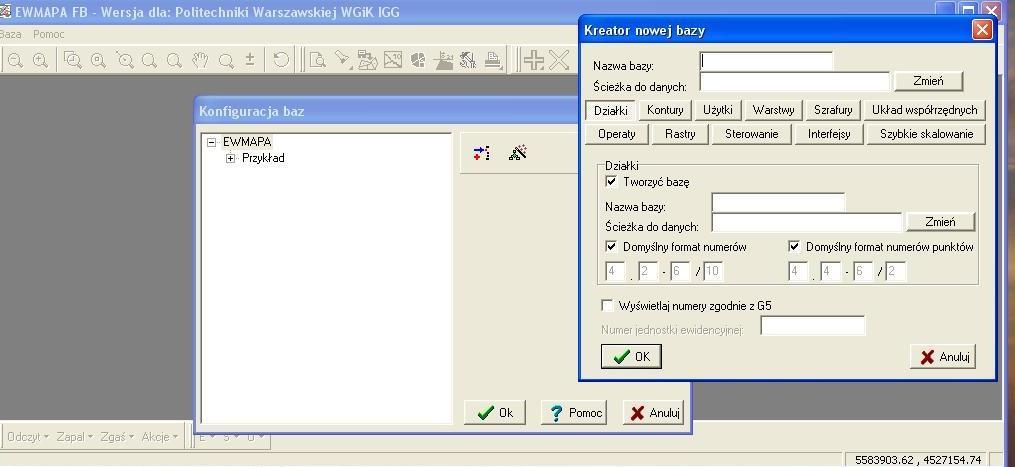

5 EWMAPA => Kreator nowej bazy Ustawiając się na głównej pozycji drzewa (napis EWMAPA), można przy użyciu przycisku utworzyć nową bazę wraz z jej strukturą wykorzystując formatkę kreatora nowej bazy. Pola Ścieżka do danych określa ścieżkę dojścia do nowo tworzonych danych. Zaznaczenie opcji Tworzyć bazę powoduje, że oprócz dodania do konfiguracji, tworzone są również puste podstawowe bazy danych. Opcja Kopiować warstwy wzorcowe powoduje, że po założeniu kartoteki z warstwami, są do niej kopiowane warstwy z kartoteki wzorcowej.

6 Działki (Nazwa bazy, Ścieżka do danych, Tworzyć bazę) OK

7 OTWARCIE BAZY Baza => Otwórz bazę Eksplorator (F4) => podświetlenie całej bazy, lub wybranej warstwy => Odczytaj całość, Widoczna

8 Punkty => Lista narzędziowa dla punktów => Pokaż listwę Działki/Kontury/Użytki => Pokaż listwę do edycji połączeń Działki/Kontury/Użytki => Lista narzędziowa dla działek => Pokaż listwę

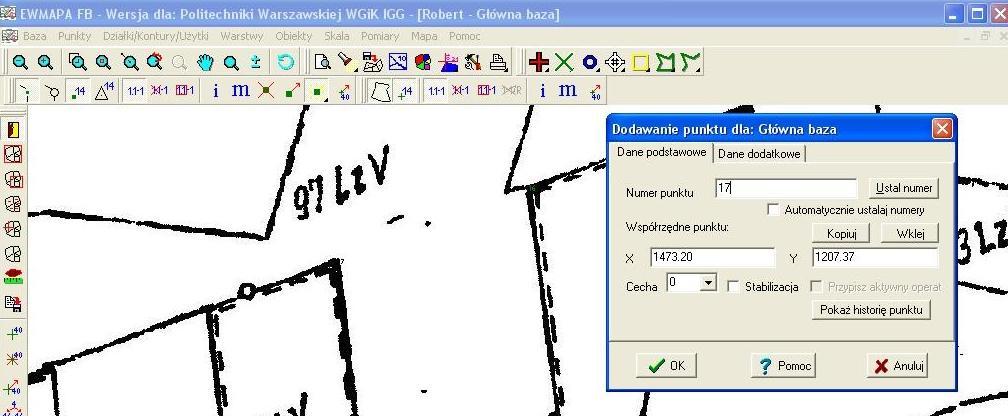

9 Operacje na punktach => Wyświetl punkty Operacje na punktach => Wyświetl numery punktów Operacje na punktach => Dodaj nowy punkt we wskazanym miejscu

10 Operacje na działkach => Pokazuj numery działek Edycja połączeń => Rozpoczęcie lub zakończenie edycji działek bez zapisu zmian Edycja połączeń => Blokuj do edycji wszystkie wybrane działki Edycja połączeń => Dodaj połączenie poprzez wskazanie kolejnych punktów Edycja połączeń => Dodaj numer działki Edycja połączeń => Zamykanie działek Eksplorator => (Podświetlenie Głównej bazy) => Zachowaj wszystkie warstwy

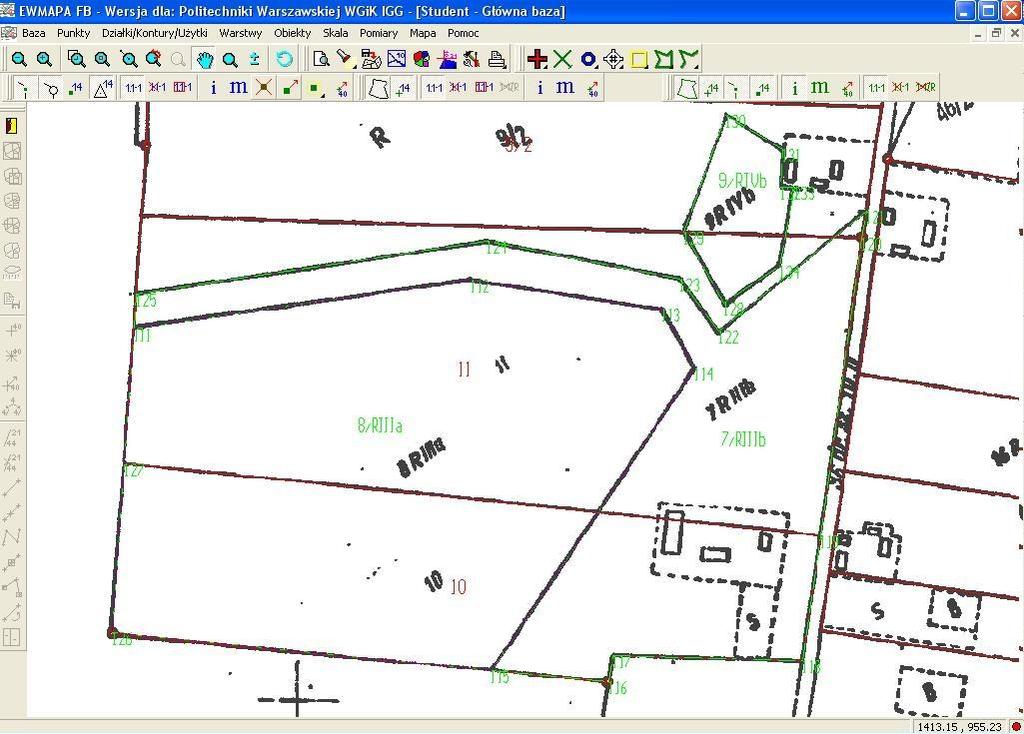

11 Kontury klasyfikacyjne Baza => Otwórz bazę Eksplorator => Główna baza (podświetlenie) => Odczytaj całość Eksplorator => Kontury klasyfikacyjne => Nowy element (podświetlenie) =>Widoczna =>Ustaw aktywną Punkty => Listwa narzędziowa dla punktów => Pokaż listwę Operacje na punktach => Wyświetl punkty Operacje na punktach => Wyświetl numery punktów Operacje na punktach => Dodaj nowy punkt we wskazanym miejscu

12 Działki/Kontury/Użytki => Pokaż listwę do edycji połączeń Działki/Kontury/Użytki => Listwa narzędziowa dla konturów/użytków => Pokaż listwę Operacje na konturach/użytkach => Pokazuj połączenia konturów klasyfikacyjnych i użytków gruntowych => Pokazuj numery konturów klasyfikacyjnych i użytków gruntowych => Pokazuj punkty konturów klasyfikacyjnych i użytków gruntowych => Pokazuj punkty konturów klasyfikacyjnych i użytków gruntowych Edycja połączeń => Rozpoczęcie lub zakończenie edycji działek bez zapisu zmian Edycja połączeń => Blokuj do edycji wszystkie wybrane działki Edycja połączeń => Dodaj połączenie poprzez wskazanie kolejnych punktów Edycja połączeń => Dodaj numer działki (oznaczenie konturu: numer, użytek, klasa, n. p.: 6/RIIIb) Edycja połączeń => Zamykanie działek

14 Użytki gruntowe Eksplorator => Użytki gruntowe => podświetlenie podmenu => Widoczna => Ustaw aktywną Edycja połączeń => Rozpoczęcie lub zakończenie edycji działek bez zapisu zmian Edycja połączeń => Blokuj do edycji wszystkie wybrane działki Edycja połączeń => Dodaj połączenie poprzez wskazanie kolejnych punktów Edycja połączeń => Dodaj numer działki (oznaczenie użytku: n. p. : Br, R) Edycja połączeń => Zamykanie działek

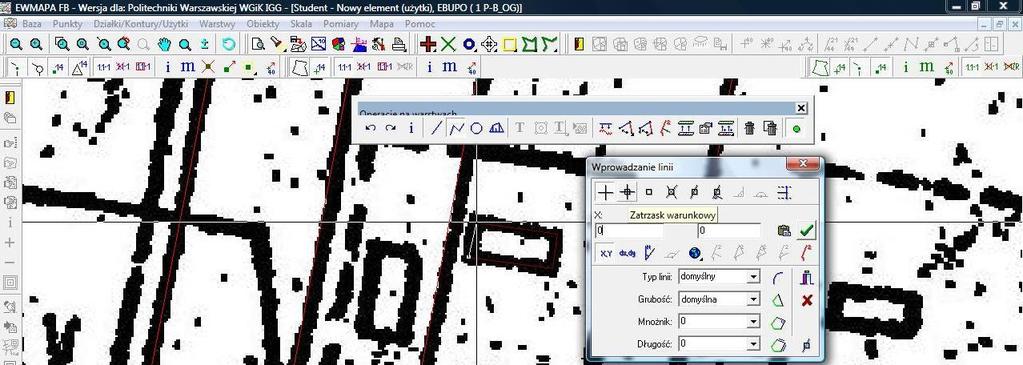

15 Budynki Eksplorator => Warstwy => Info => Edycja... (utworzenie warstwy liniowej kontury budynków, utworzenie warstwy tekstowej opisy budynków) Podświetlenie podwarstwy liniowej => Widoczna => Ustaw aktywną Warstwy => Edycja => Pokaż listwę Operacje na warstwach => Wstaw ciąg linii => Zamknięcie budynku => Zatrzask warunkowy => Esc

16 Eksplorator => Warstwy => podświetlenie podwarstwy tekstowej => Widoczna => Ustaw aktywną Operacje na warstwach => Wstaw tekst => V => Zatwierdzić współrzędne => Tak

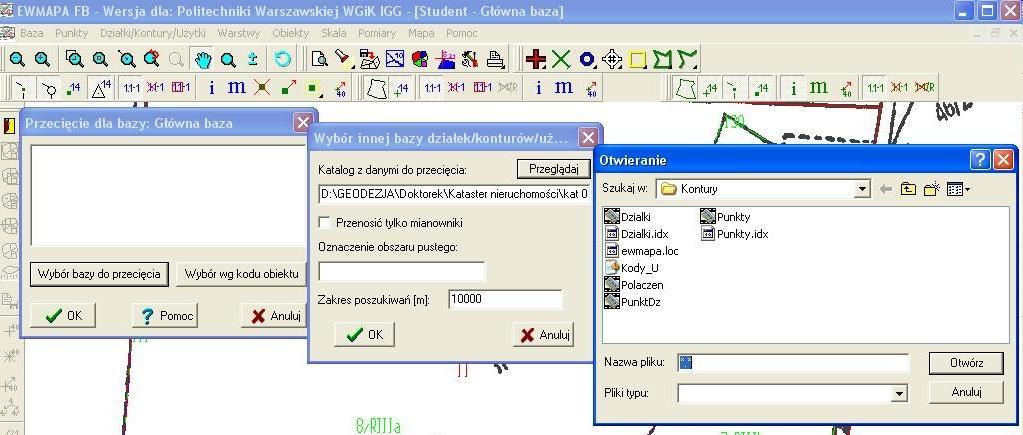

17 Przecięcie działek z konturami Główna baza aktywna! Działki/Kontury/Użytki => Przenoszenie danych => Obliczanie przecięcia stary algorytm => Wybór bazy do przecięcia => Przeglądaj => Kontury => Otwórz => OK => Przecięcie dla bazy Główna baza => OK

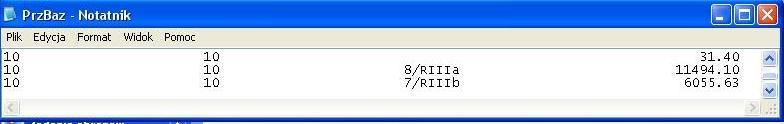

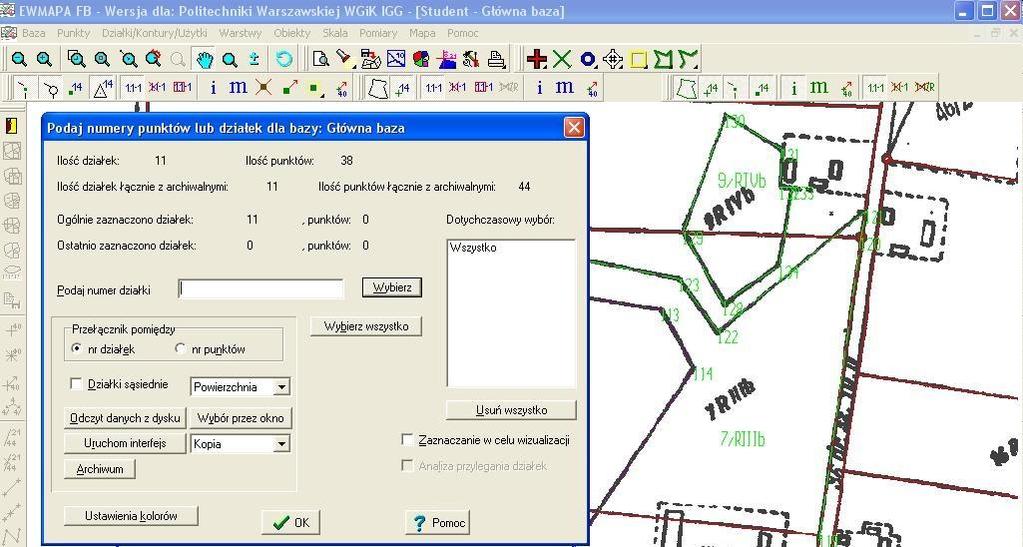

18 Podaj numery punktów lub działek dla bazy => Wszystko => OK Przecięcie baz: Plik wyjściowy => Przeglądaj; Plik z raportem => Przeglądaj; OK
