1 Dolnośląski Wojewódzki Inspektor Nadzoru Geodezyjnego i Kartograficznego Robocza baza danych obiektów przestrzennych Autor: Wilkosz Justyna starszy specjalista Szkolenie Powiatowej Służby Geodezyjnej i Kartograficznej, 10 grudnia 2013 r.

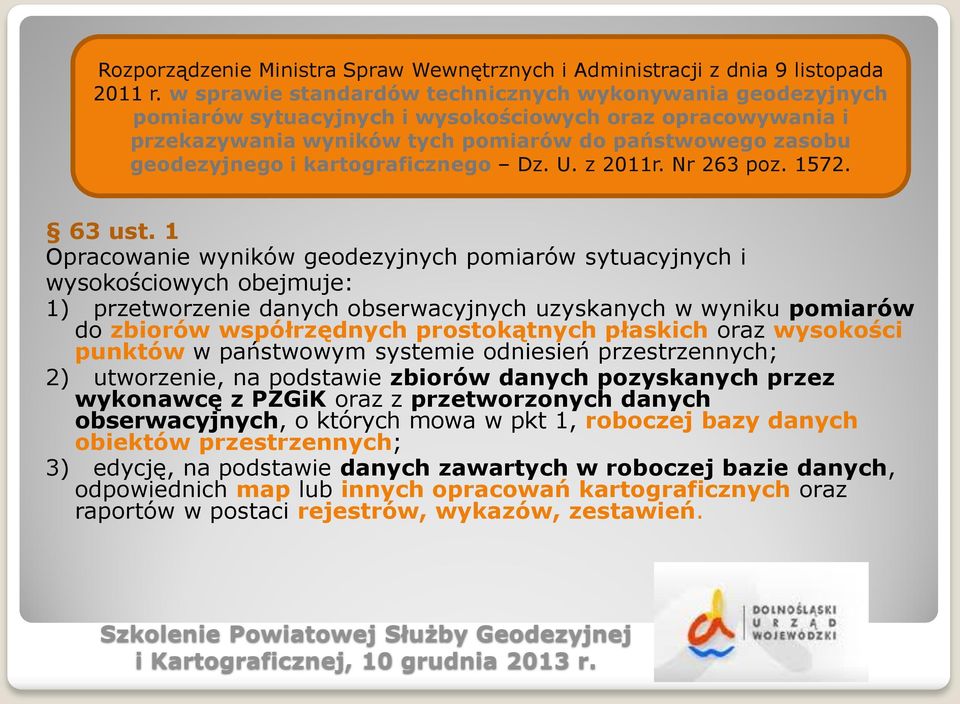

2 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 9 listopada 2011 r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz opracowywania i przekazywania wyników tych pomiarów do państwowego zasobu geodezyjnego i kartograficznego Dz. U. z 2011r. Nr 263 poz ust. 1 Opracowanie wyników geodezyjnych pomiarów sytuacyjnych i wysokościowych obejmuje: 1) przetworzenie danych obserwacyjnych uzyskanych w wyniku pomiarów do zbiorów współrzędnych prostokątnych płaskich oraz wysokości punktów w państwowym systemie odniesień przestrzennych; 2) utworzenie, na podstawie zbiorów danych pozyskanych przez wykonawcę z PZGiK oraz z przetworzonych danych obserwacyjnych, o których mowa w pkt 1, roboczej bazy danych obiektów przestrzennych; 3) edycję, na podstawie danych zawartych w roboczej bazie danych, odpowiednich map lub innych opracowań kartograficznych oraz raportów w postaci rejestrów, wykazów, zestawień.

3 zbiory danych z pzgik ROBOCZA BAZA DANYCH przetworzone dane obserwacyjne zbiory współrzędnych prostokątnych płaskich wysokości punktów

4 63 ust. 2 Treść roboczej bazy danych wykonawca porównuje z treścią ortofotomapy cyfrowej w celu wyeliminowania błędów grubych dotyczących położenia i właściwości topologicznych obiektów objętych tą bazą, jeżeli organ, do którego zgłoszone zostały prace geodezyjne i kartograficzne, udostępni wykonawcy odpowiednią ortofotomapę cyfrową.

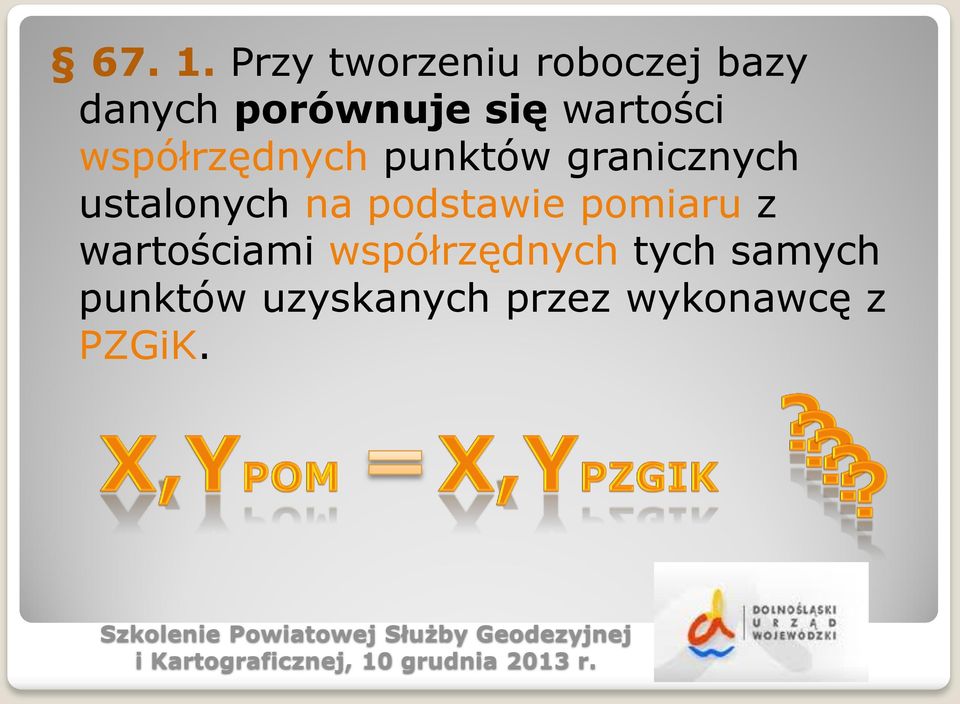

5 Przy tworzeniu roboczej bazy danych porównuje się wartości współrzędnych punktów granicznych ustalonych na podstawie pomiaru z wartościami współrzędnych tych samych punktów uzyskanych przez wykonawcę z PZGiK.

6 2. W roboczej bazie danych ujawnia się współrzędne ustalone na podstawie pomiaru, jeżeli: 1) pomiar punktów granicznych oznaczonych na gruncie wykonany został z większą dokładnością niż pomiar tych samych punktów będący źródłem danych ewidencyjnych pozyskanych z PZGiK;

7 2) pomiar punktów granicznych poprzedzony został ustaleniem ich położenia w trybie przepisów rozdziału 6 ustawy lub przepisów wydanych na podstawie art. 26 ust. 2 ustawy. Ustalenie granic w trybie postępowania rozgraniczeniowego Wznowienia znaków uprzednio ustalonych lub wyznaczenie punktów granicznych uprzednio ujawnionych w operacie egib Ustalenie granic działek ewidencyjnych w trybie aktualizacji ewidencji gruntów 37 egib

8 3. W przypadku gdy współrzędne będące wynikiem pomiaru dotyczą punktów granicznych, w stosunku do których w czynnościach ustalenia ich położenia ujawniony został spór graniczny, współrzędne te ujawnia się w roboczej bazie danych: 1) z informacją, że określają one przebieg granicy będącej przedmiotem sporu, lub 2) jeżeli zostaną one uprzednio ujawnione w bazie danych ewidencji gruntów i budynków. 4. Informacje o punktach wyznaczających granice będące przedmiotem sporu zamieszcza się w formie opisowej na dokumentach tworzonych na podstawie zbiorów danych zawartych w roboczej bazie danych.

9 5. Jeżeli pomiar będący przedmiotem opracowania oraz pomiar będący źródłem danych PZGiK wykonane były z tą samą dokładnością, a odchylenie liniowe między matematycznym przedstawieniem tego samego punktu granicznego ustalonym na podstawie danych z pomiaru oraz danych pozyskanych z PZGiK nie przekracza dopuszczalnych wartości określonych w ust. 6, w roboczej bazie danych ujawnia się dane pozyskane z PZGiK.

10 6. Dopuszczalne wartości odchylenia liniowego wynoszą: 1) dla punktów stabilizowanych - 0,15 m 2) dla punktów niestabilizowanych - 0,25 m 7. Faktyczną wartość odchylenia liniowego (dl), o którym mowa w ust. 5, ustala się według wzoru: w którym: Δx = X p - X d a Δy = Y p - Y d przy czym: X p i Y p - to współrzędne płaskie prostokątne uzyskane na podstawie pomiaru, X d i Y d - to współrzędne płaskie prostokątne pozyskane z PZGiK.

11 8. Przepisy ust. 1, ust. 2 pkt 1, ust. 5, ust. 6 pkt 1 oraz ust. 7 stosuje się odpowiednio w odniesieniu do innych niż punkty graniczne szczegółów terenowych I grupy.

12 W roboczej bazie danych ujawnia się pole powierzchni działki ewidencyjnej obliczone na podstawie wyników pomiaru, jeżeli: 1) pomiar punktów granicznych tej działki wykonany został z większą dokładnością niż pomiar będący źródłem danych ewidencyjnych pozyskanych z PZGiK; 2) w materiałach PZGiK brak jest dowodów wskazujących, że pomiar będący źródłem danych ewidencyjnych poprzedzony był ustaleniem położenia punktów granicznych.

13 2. W przypadku gdy nie zachodzą okoliczności, o których mowa w ust. 1, w roboczej bazie danych ujawnia się pole powierzchni działki ewidencyjnej obliczone na podstawie pomiaru, jeżeli różnica między polem powierzchni obliczonym a polem powierzchni działki ewidencyjnej ujawnionym w ewidencji gruntów i budynków przekracza wartość obliczoną według wzoru: w którym: m p - oznacza błąd średni położenia punktu granicznego, d 2 i-1, i+1 - najkrótszą przekątną znajdującą się naprzeciw punktu o numerze i-tym.

14 w roboczej bazie danych ujawnia się pole powierzchni działki ewidencyjnej obliczone na podstawie pomiaru

15 3. Obliczone na podstawie wyników geodezyjnych pomiarów sytuacyjnych pola powierzchni klasoużytków w granicach działki ewidencyjnej wyrównuje się do pola powierzchni działki ewidencyjnej i wykazuje się w roboczej bazie danych z taką samą precyzją zapisu jak pole powierzchni działki ewidencyjnej. 4. Pola powierzchni zabudowy budynków wykazywanych w roboczej bazie danych oblicza się na podstawie numerycznego opisu tych obiektów.

16 65. Na treść dokumentacji zawierającej rezultaty przetwarzania wyników pomiarów obiektów ewidencji gruntów i budynków składają się: 1) zestawienie zawierające: a) współrzędne punktów granicznych obliczonych przez wykonawcę wraz z atrybutami opisowymi tych punktów, b) współrzędne punktów granicznych pozyskanych z PZGiK wraz z atrybutami opisowymi tych punktów, c) odchylenia liniowe obliczone na podstawie współrzędnych, o których mowa w lit. a i b; 2) wykaz współrzędnych punktów granicznych włączonych do roboczej bazy danych; 3) wykazy zawierające pola powierzchni obiektów obszarowych objętych pomiarem (działek ewidencyjnych, konturów użytków gruntowych, konturów klas gleboznawczych, klasoużytków i budynków); 4) data i podpis osoby, która sporządziła dokumentację.

17 Całość dokumentacji zawierającej rezultaty geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz wyniki opracowania tych pomiarów kompletuje się w postaci operatu technicznego i przekazuje się do PZGiK. 2. W skład operatu technicznego wchodzą: 6) pliki danych wygenerowane z roboczej bazy danych, o której mowa w 63 ust. 1 pkt 2, i zapisane na nośniku informatycznym zgodnie ze schematami GML określonymi w przepisach wydanych odpowiednio na podstawie art. 19 ust. 1 pkt 6, 7, 9, 10 oraz art. 26 ust. 2 ustawy lub zapisane w innym formacie uzgodnionym między wykonawcą a organem prowadzącym PZGiK;

18 Rozp. MAiC z dnia 14 lutego 2012 r. w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych (Dz. U. z 2012r., poz. 352) Rozp. MAiC z dnia 12 lutego 2013 r. w sprawie bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej (Dz. U. z 2013r., poz. 383) Rozp. MSWiA z dnia 17 listopada 2011 r. w sprawie bazy danych obiektów topograficznych oraz bazy danych obiektów ogólnogeograficznych, a także standardowych opracowań kartograficznych (Dz. U. z 2011r. Nr 279, poz. 1642) Rozp. MSWiA z dnia 3 listopada 2011 r. w sprawie baz danych dotyczących zobrazowań lotniczych i satelitarnych oraz ortofotomapy i numerycznego modelu terenu (Dz. U. z 2011r. Nr 263, poz. 1571) Brak schematu GML dla EGiB!!! Rozp. MRRiB z dnia 29 marca 2001 r. w sprawie ewidencji gruntów i budynków (Dz. U. z 2001r. Nr 38, poz. 454)

19 Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 12 lutego 2013 r. w sprawie bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej Dz. U. z 2013r., poz GML - rozumie się przez to język znaczników geograficznych, oparty na formacie XML, przeznaczony do zapisu danych przestrzennych w celu ich wymiany między systemami informatycznymi.

20 Obiekty zawarte w plikach GML, o których mowa w ust. 2 pkt 6: 1) zachowują identyfikatory infrastruktury informacji przestrzennej, o których mowa w przepisach wydanych na podstawie art. 19 ust. 1 pkt 6, 7, 9, 10 oraz art. 26 ust. 2 ustawy, jeżeli obiekty te ujawnione były w bazach danych PZGiK; 2) otrzymują identyfikatory nadawane przez wykonawcę wyróżniające te obiekty w poszczególnych plikach GML.

21 idiip: przestrzennazw lokalnyid wersjaid Jak wygląda identyfikator infrastruktury informacji przestrzennej?

22 przestrzennazw 1) litery PL, 2) oznaczenia PZGiK, 3) numer porządkowy pod którym ujawnione zostały zbiory w ewidencji zbiorów i usług danych przestrzennych, o której mowa w art. 13 ust. 5 ustawy z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej (Dz. U. Nr 76, poz. 489) 4) literowe oznaczenie zasobu informacji przestrzennej, np. BDOT10k lub BDOO. Rozp. MSWiA z dnia 20 października 2010r. w sprawie ewidencji zbiorów i usług danych przestrzennych objętych infrastrukturą informacji przestrzennej (Dz. U. Nr 201, poz. 1333)

23 lokalnyid Atrybut: Nazwa: lokalnyid Nazwa (pełna): identyfikator lokalny Dziedzina: CharacterString Liczność: 1 Definicja: Lokalny identyfikator obiektu przestrzennego nadawany przez dostawcę zbioru danych. Identyfikator musi być unikalny w zakresie przestrzeni nazw, tzn. że żaden obiekt nie może mieć takiego samego identyfikatora. Unikalność identyfikatora w przestrzeni nazw gwarantuje dostawca zbioru danych. Atrybut lokalnyid może być zdefiniowany tylko przy użyciu następującego zestawu znaków: { A Z, a z, 0 9, _,., - }.

24 wersjaid Atrybut: Nazwa: wersjaid Nazwa (pełna): identyfikator wersji Dziedzina: CharacterString Liczność: 0..1 Definicja: Identyfikator poszczególnej wersji obiektu przestrzennego. Jeżeli specyfikacja obiektu zawiera informacje o cyklu życia obiektu identyfikator wersji jest używany do rozróżnienia poszczególnych wersji obiektu. W zestawie wszystkich wersji danego obiektu identyfikator wersji musi być unikalny. Element zmienny: Data utworzenia nowej wersji jest datą archiwizacji poprzedniej!

25 <bdz:bt_identyfikator> <bdz:lokalnyid>ges_przewodtelekomunikacyjny_ </bdz:lokalnyid> <bdz:przestrzennazw>pl.pzgik.gesut</bdz:przestrzennazw> <bdz:wersjaid> :47:41</bdz:wersjaId> </bdz:bt_identyfikator> <bt:bt_identyfikator> <bt:lokalnyid>pl.pzgik.bdot10k.oimka </bt:lokalnyid> <bt:przestrzennazw>pl.pzgik.336.bdot10k</bt:przestrzennazw> <bt:wersjaid> t00:00:00</bt:wersjaid> </bt:bt_identyfikator>

26 <bdz:bt_identyfikator> <bdz:lokalnyid>ges_przewodtelekomunikacyjny_ </bdz:lokalnyid> <bdz:przestrzennazw>pl.pzgik.gesut</bdz:przestrzennazw> <bdz:wersjaid> :47:41</bdz:wersjaId> </bdz:bt_identyfikator> <bt:bt_identyfikator> <bt:lokalnyid>pl.pzgik.bdot10k.oimka </bt:lokalnyid> <bt:przestrzennazw>pl.pzgik.336.bdot10k</bt:przestrzennazw> <bt:wersjaid> t00:00:00</bt:wersjaid> </bt:bt_identyfikator>

27 <bdz:bt_identyfikator> <bdz:lokalnyid>ges_przewodtelekomunikacyjny_ </bdz:lokalny Id> <bdz:przestrzennazw>pl.pzgik.gesut</bdz:przestrzennazw> <bdz:wersjaid> :47:41</bdz:wersjaId> </bdz:bt_identyfikator> <bt:bt_identyfikator> <bt:lokalnyid>pl.pzgik.bdot10k.oimka </bt:lokalnyid> <bt:przestrzennazw>pl.pzgik.336.bdot10k</bt:przestrzennazw> <bt:wersjaid> t00:00:00</bt:wersjaid> </bt:bt_identyfikator>

28 <bdz:bt_identyfikator> <bdz:lokalnyid>ges_przewodtelekomunikacyjny_ </bdz:lokalny Id> <bdz:przestrzennazw>pl.pzgik.gesut</bdz:przestrzennazw> <bdz:wersjaid> :47:41</bdz:wersjaId> </bdz:bt_identyfikator> <bt:bt_identyfikator> <bt:lokalnyid>pl.pzgik.bdot10k.oimka </bt:lokalnyid> <bt:przestrzennazw>pl.pzgik.336.bdot10k</bt:przestrzennazw> <bt:wersjaid> t00:00:00</bt:wersjaid> </bt:bt_identyfikator>

29 Pliki ASCII jedynie do 22 grudnia 2013 r. Zamiast plików GML możliwy inny uzgodniony format wymaga on łącznej zgody obydwu stron: wykonawcy i organu prowadzącego PZGiK, co oznacza że: organ nie może odmówić przyjęcia danych w pliku GML wykonawca nie może żądać przyjęcia danych w formacie innym niż GML organ prowadzący PZGiK może zaproponować wykonawcom stosowanie innego niż GML formatu (formatów), jeśli jego system nie jest jeszcze dostosowany do takiego działania, ale nie może takiego sposobu wymiany narzucić.

30 Baza PZGiK wydanie pliku GML przyjęcie pliku GML przyjęcie pliku GML wydanie pliku GML Baza JWG Zawartość pliku: Metadane Obiekty, które w wyniku opracowania nie uległy zmianie: stan przed = stan po. Obiekty, które zostały zmodyfikowane : stan przed i stan po różnią się identyfikatorem wersji. Obiekty nowopowstałe: brak stanu przed, identyfikator identyfikujący go w przekazanym pliku. Obiekty do usunięcia (archiwizacji) w bazie PZGiK: brak stanu po. opracowanie geodezyjne Źródło: prezentacja Mariana Dzikowskiego z 4 września 2013 r.

31 Wydanie i przyjęcie danych w uzgodnionym formacie nie oznacza zgody na niezgodność tych danych z obowiązującym modelem danych oraz regułami identyfikacji obiektów. wydanie zbioru danych przyjęcie zbioru danych Baza PZGiK Baza JWG przyjęcie zbioru danych wydanie zbioru danych Zawartość pliku: Metadane Obiekty, które w wyniku opracowania nie uległy zmianie: stan przed = stan po. Obiekty, które zostały zmodyfikowane : stan przed i stan po różnią się identyfikatorem wersji. Obiekty nowopowstałe: brak stanu przed, identyfikator identyfikujący go w przekazanym pliku. Obiekty do usunięcia (archiwizacji) w bazie PZGiK: brak stanu po. opracowanie geodezyjne Źródło: prezentacja Mariana Dzikowskiego z 4 września 2013 r.
