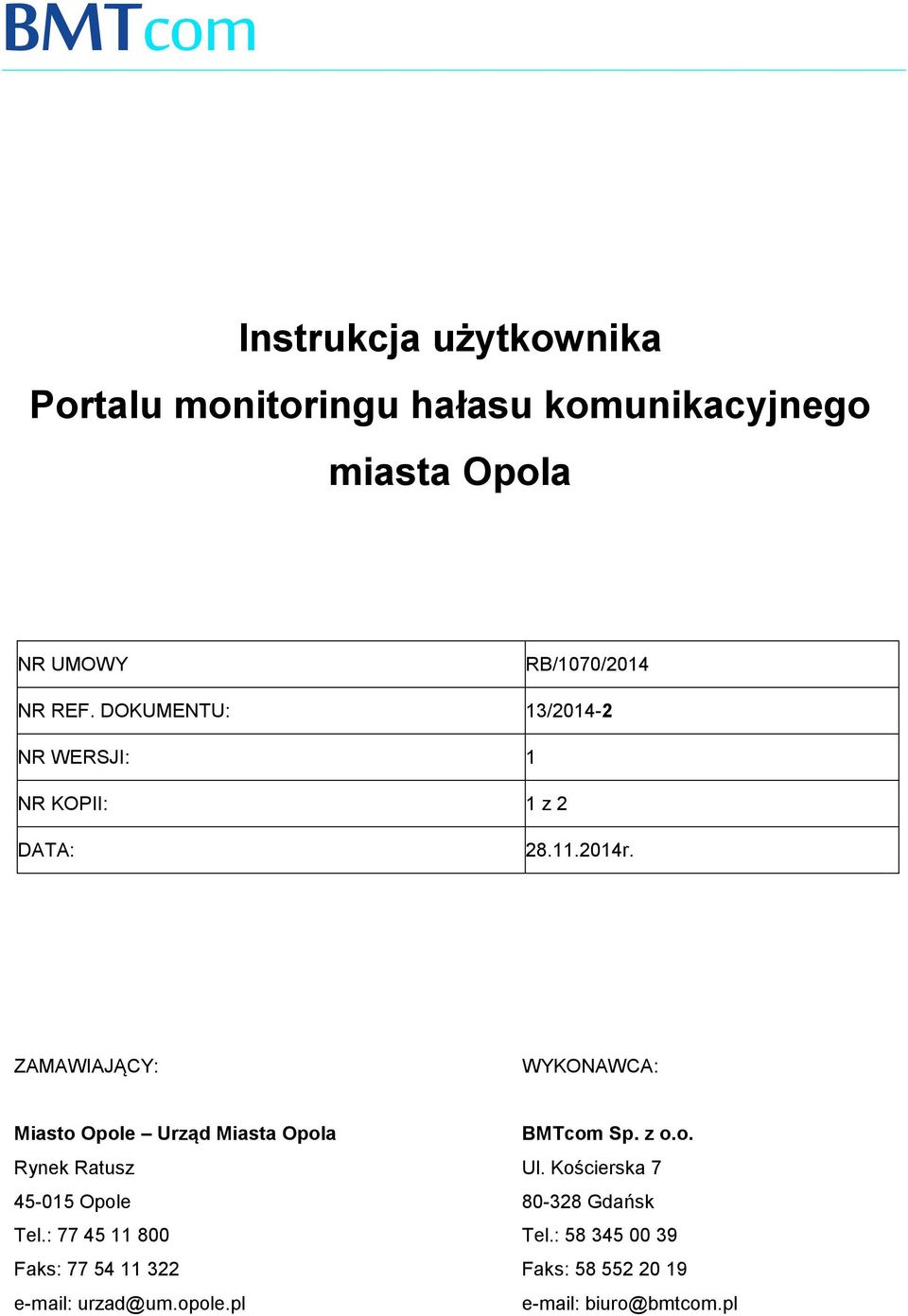

1 BMTcom Instrukcja użytkownika Portalu monitoringu hałasu komunikacyjnego miasta Opola NR UMOWY RB/1070/2014 NR REF. DOKUMENTU: 13/ NR WERSJI: 1 NR KOPII: 1 z 2 DATA: r. ZAMAWIAJĄCY: WYKONAWCA: Miasto Opole Urząd Miasta Opola Rynek Ratusz Opole Tel.: Faks: urzad@um.opole.pl BMTcom Sp. z o.o. Ul. Kościerska Gdańsk Tel.: Faks: biuro@bmtcom.pl

2 - Spis treści 1 Wprowadzenie Logowanie Wylogowanie Interfejs użytkownika część opisowa Zakładka Strona główna Zakładka O systemie Definicje Charakterystyka Zakładka udostępnianie danych Zakładka wykresy Zakładka raporty Tworzenie raportów Przeglądanie raportów Zakładka dane źródłowe Czujnik hałasu Stacja meteorologiczna Czujnik ruchu Zakładka mapa Interfejs użytkownika część mapowa Legenda Panel zadań Mapy Warstwy Wydruk Pasek narzędzi Panel widoku mapy Pasek stanu Panel Wyszukiwania...30 BMTcom Sp. z o.o. 1

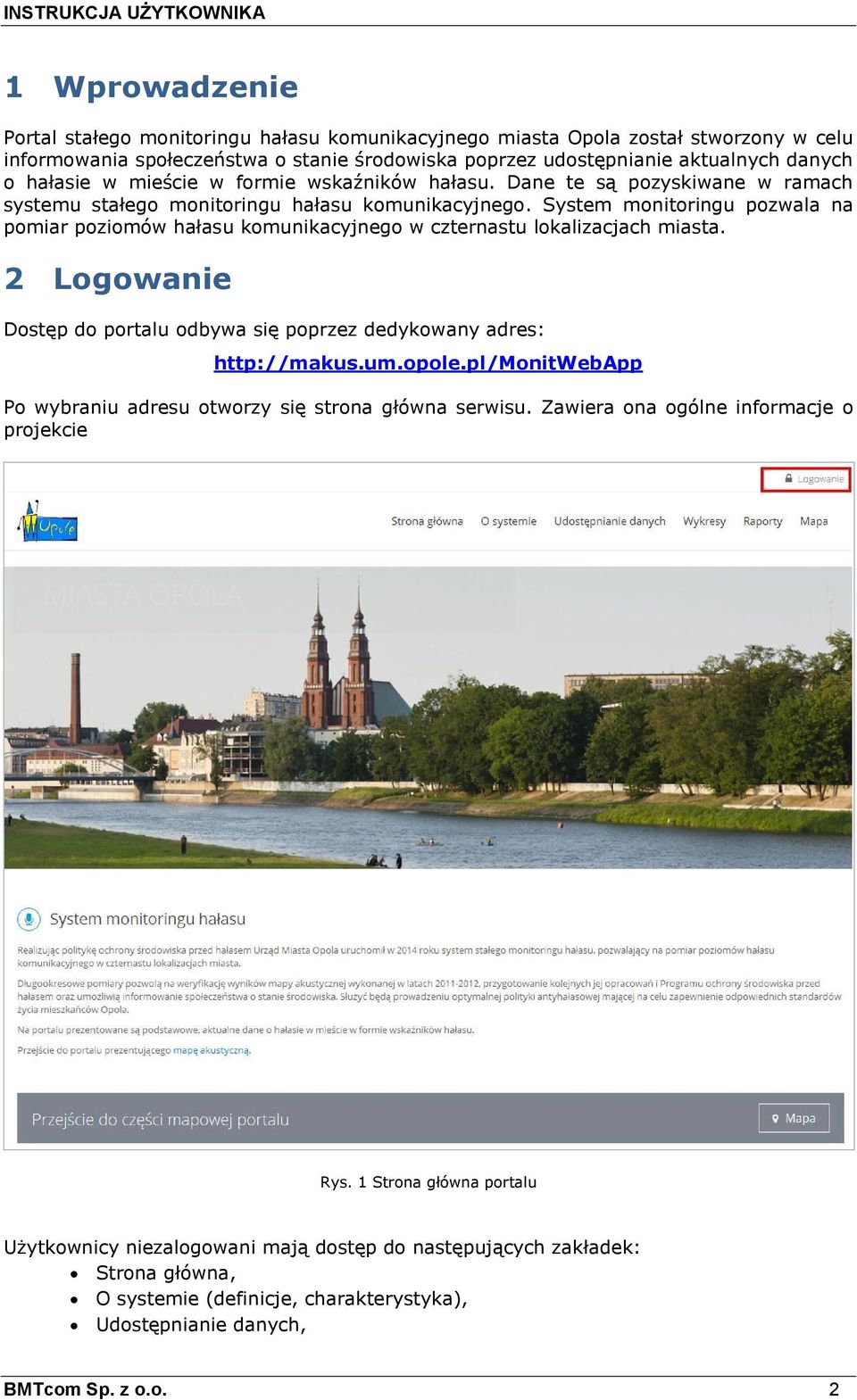

3 1 Wprowadzenie Portal stałego monitoringu hałasu komunikacyjnego miasta Opola został stworzony w celu informowania społeczeństwa o stanie środowiska poprzez udostępnianie aktualnych danych o hałasie w mieście w formie wskaźników hałasu. Dane te są pozyskiwane w ramach systemu stałego monitoringu hałasu komunikacyjnego. System monitoringu pozwala na pomiar poziomów hałasu komunikacyjnego w czternastu lokalizacjach miasta. 2 Logowanie Dostęp do portalu odbywa się poprzez dedykowany adres: Po wybraniu adresu otworzy się strona główna serwisu. Zawiera ona ogólne informacje o projekcie Rys. 1 Strona główna portalu Użytkownicy niezalogowani mają dostęp do następujących zakładek: Strona główna, O systemie (definicje, charakterystyka), Udostępnianie danych, BMTcom Sp. z o.o. 2

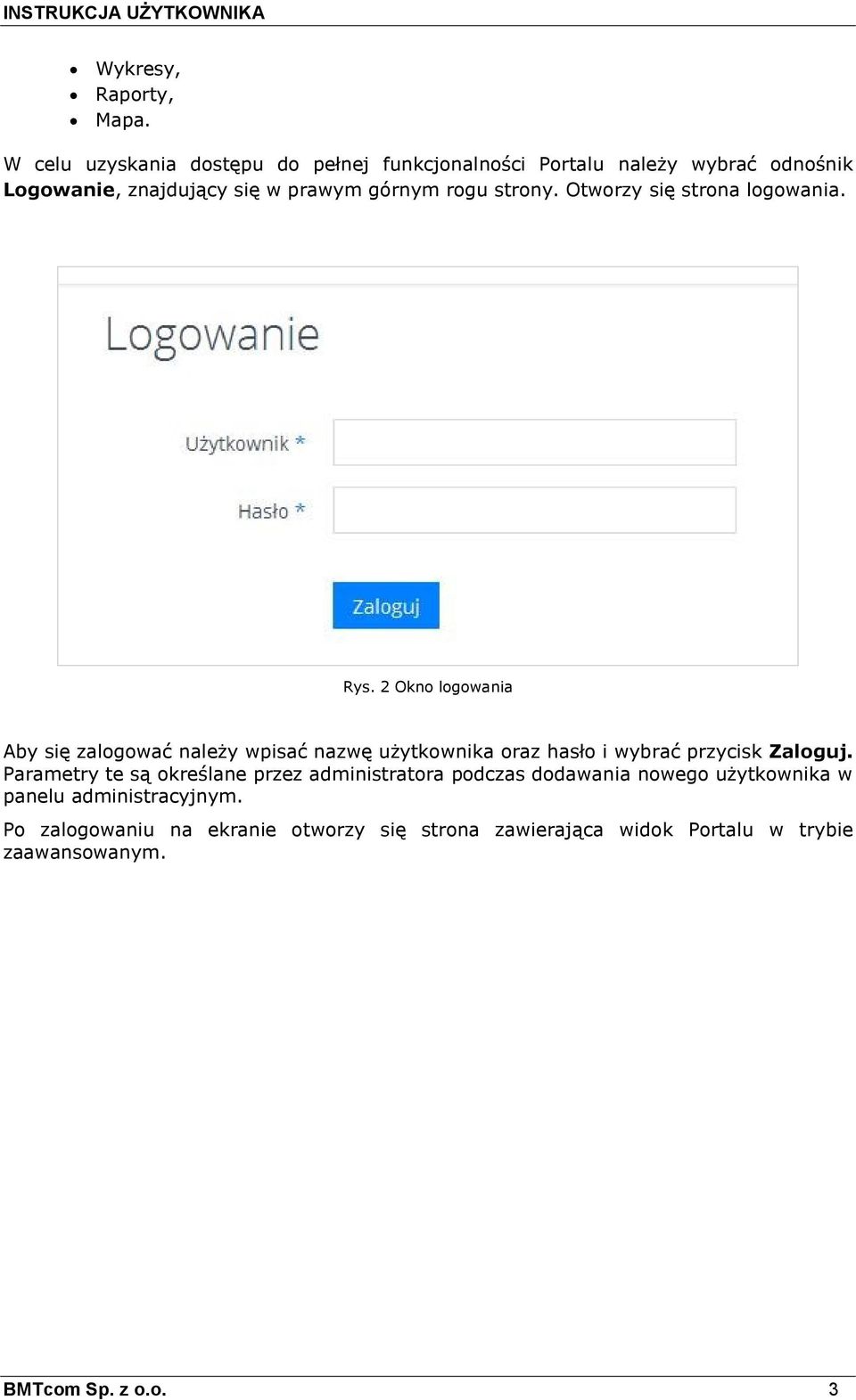

4 Wykresy, Raporty, Mapa. W celu uzyskania dostępu do pełnej funkcjonalności Portalu należy wybrać odnośnik Logowanie, znajdujący się w prawym górnym rogu strony. Otworzy się strona logowania. Rys. 2 Okno logowania Aby się zalogować należy wpisać nazwę użytkownika oraz hasło i wybrać przycisk Zaloguj. Parametry te są określane przez administratora podczas dodawania nowego użytkownika w panelu administracyjnym. Po zalogowaniu na ekranie otworzy się strona zawierająca widok Portalu w trybie zaawansowanym. BMTcom Sp. z o.o. 3

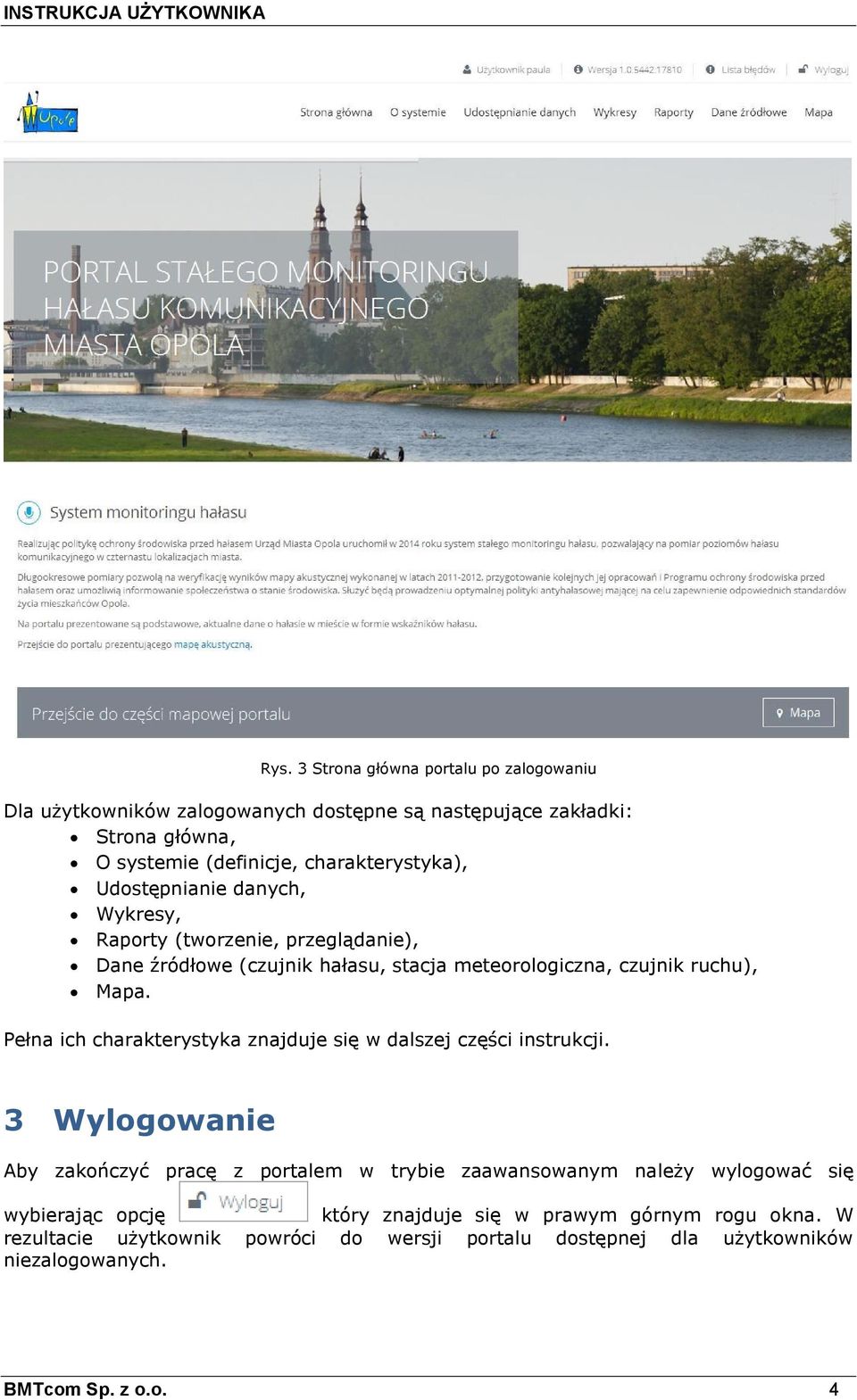

5 Rys. 3 Strona główna portalu po zalogowaniu Dla użytkowników zalogowanych dostępne są następujące zakładki: Strona główna, O systemie (definicje, charakterystyka), Udostępnianie danych, Wykresy, Raporty (tworzenie, przeglądanie), Dane źródłowe (czujnik hałasu, stacja meteorologiczna, czujnik ruchu), Mapa. Pełna ich charakterystyka znajduje się w dalszej części instrukcji. 3 Wylogowanie Aby zakończyć pracę z portalem w trybie zaawansowanym należy wylogować się wybierając opcję który znajduje się w prawym górnym rogu okna. W rezultacie użytkownik powróci do wersji portalu dostępnej dla użytkowników niezalogowanych. BMTcom Sp. z o.o. 4

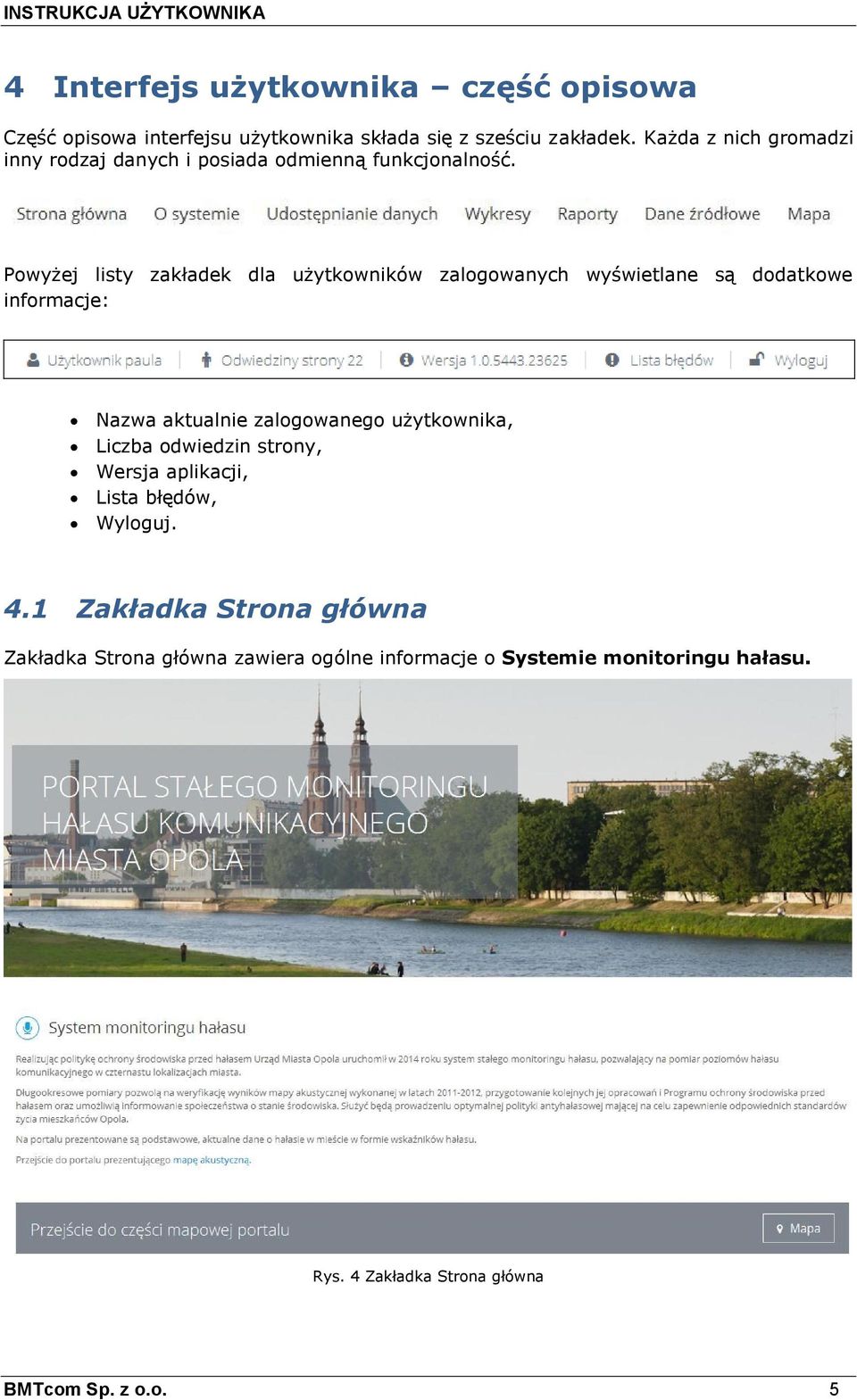

6 4 Interfejs użytkownika część opisowa Część opisowa interfejsu użytkownika składa się z sześciu zakładek. Każda z nich gromadzi inny rodzaj danych i posiada odmienną funkcjonalność. Powyżej listy zakładek dla użytkowników zalogowanych wyświetlane są dodatkowe informacje: Nazwa aktualnie zalogowanego użytkownika, Liczba odwiedzin strony, Wersja aplikacji, Lista błędów, Wyloguj. 4.1 Zakładka Strona główna Zakładka Strona główna zawiera ogólne informacje o Systemie monitoringu hałasu. Rys. 4 Zakładka Strona główna BMTcom Sp. z o.o. 5

7 Umieszczony na stronie przycisk mapowej portalu. powoduje przekierowanie do części 4.2 Zakładka O systemie Definicje Zawiera podstawowe definicje dotyczące hałasu. Rys. 5 Zakładka Definicje BMTcom Sp. z o.o. 6

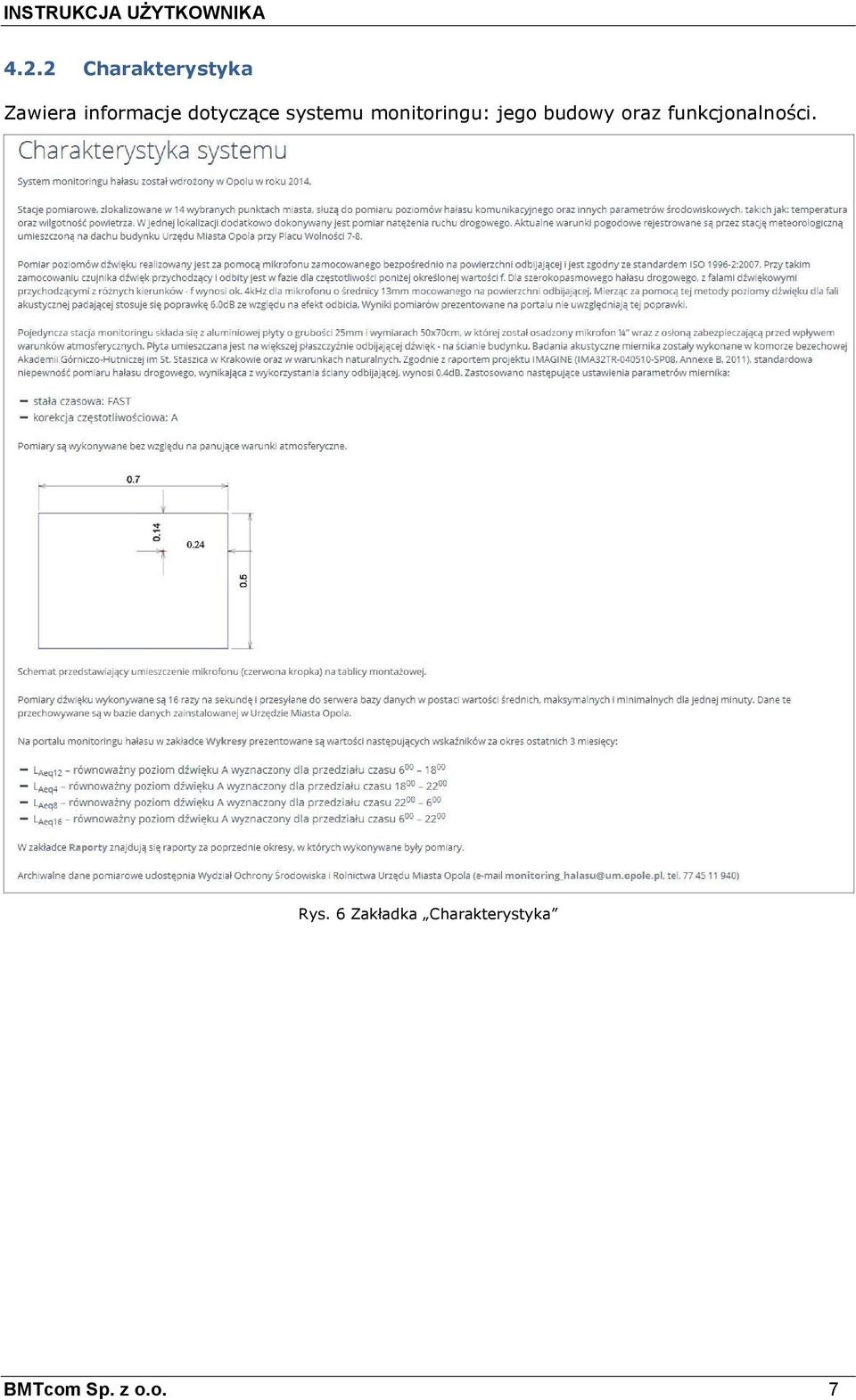

8 4.2.2 Charakterystyka Zawiera informacje dotyczące systemu monitoringu: jego budowy oraz funkcjonalności. Rys. 6 Zakładka Charakterystyka BMTcom Sp. z o.o. 7

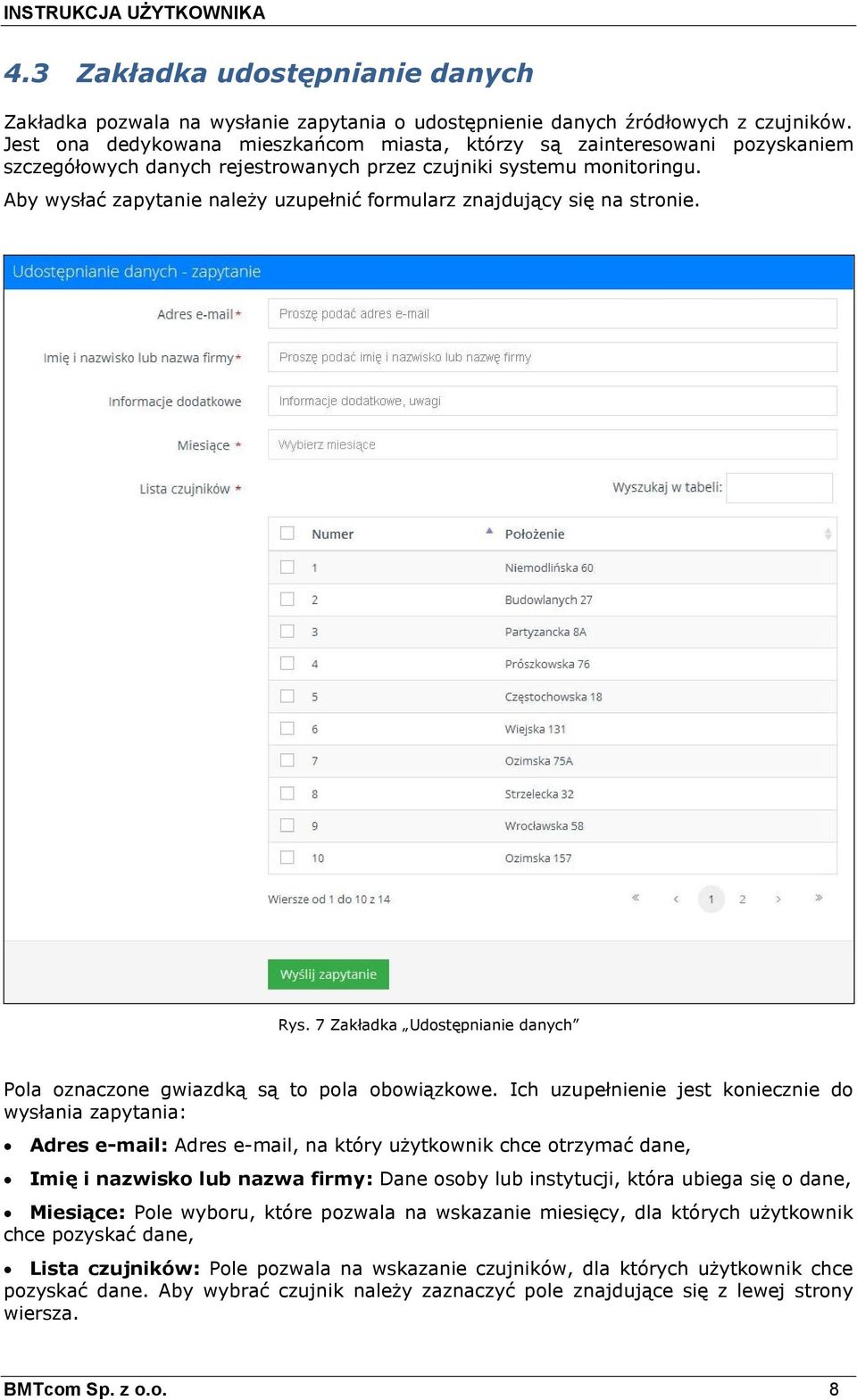

9 4.3 Zakładka udostępnianie danych Zakładka pozwala na wysłanie zapytania o udostępnienie danych źródłowych z czujników. Jest ona dedykowana mieszkańcom miasta, którzy są zainteresowani pozyskaniem szczegółowych danych rejestrowanych przez czujniki systemu monitoringu. Aby wysłać zapytanie należy uzupełnić formularz znajdujący się na stronie. Rys. 7 Zakładka Udostępnianie danych Pola oznaczone gwiazdką są to pola obowiązkowe. Ich uzupełnienie jest koniecznie do wysłania zapytania: Adres Adres , na który użytkownik chce otrzymać dane, Imię i nazwisko lub nazwa firmy: Dane osoby lub instytucji, która ubiega się o dane, Miesiące: Pole wyboru, które pozwala na wskazanie miesięcy, dla których użytkownik chce pozyskać dane, Lista czujników: Pole pozwala na wskazanie czujników, dla których użytkownik chce pozyskać dane. Aby wybrać czujnik należy zaznaczyć pole znajdujące się z lewej strony wiersza. BMTcom Sp. z o.o. 8

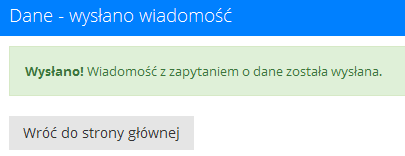

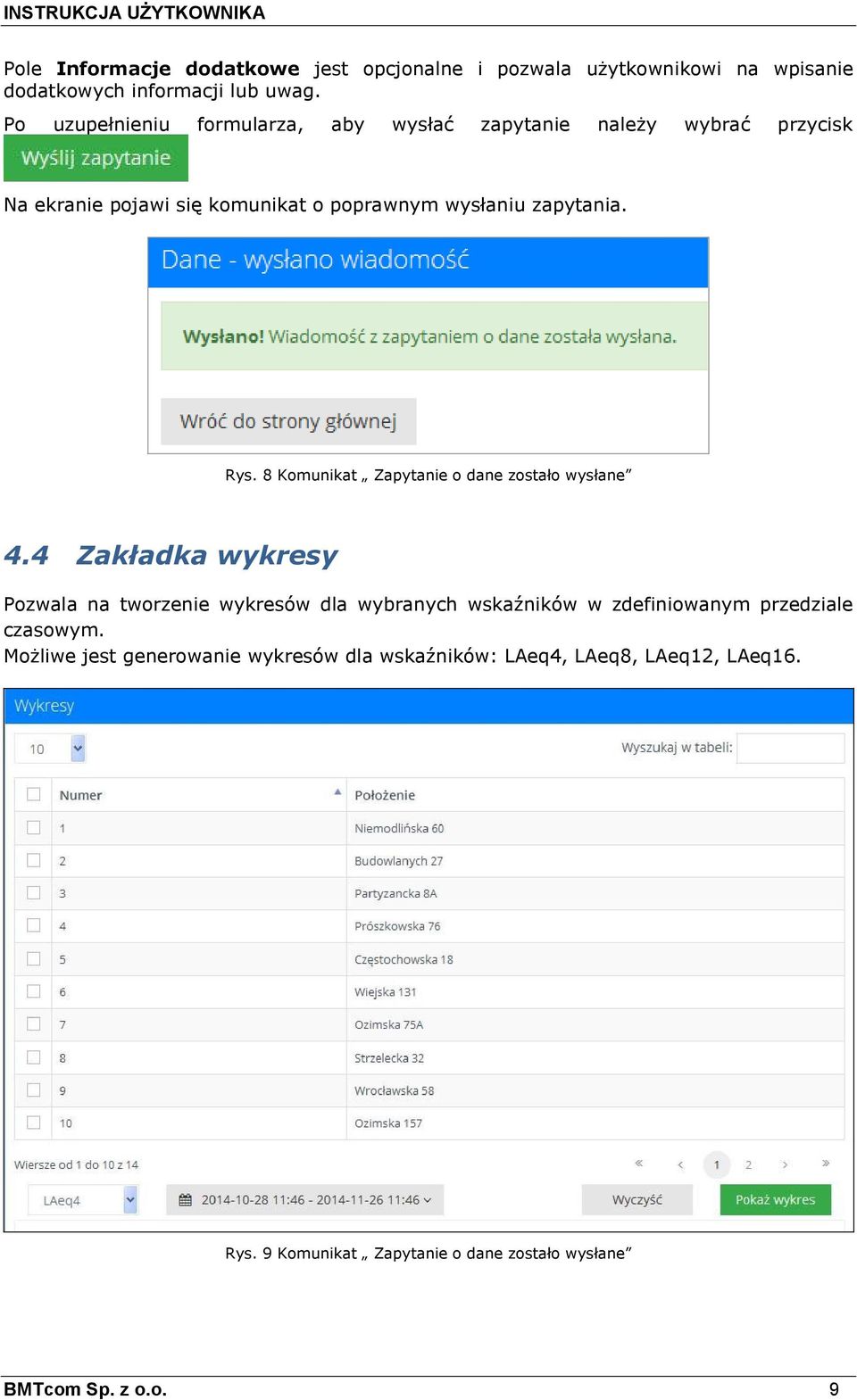

10 Pole Informacje dodatkowe jest opcjonalne i pozwala użytkownikowi na wpisanie dodatkowych informacji lub uwag. Po uzupełnieniu formularza, aby wysłać zapytanie należy wybrać przycisk Na ekranie pojawi się komunikat o poprawnym wysłaniu zapytania. Rys. 8 Komunikat Zapytanie o dane zostało wysłane 4.4 Zakładka wykresy Pozwala na tworzenie wykresów dla wybranych wskaźników w zdefiniowanym przedziale czasowym. Możliwe jest generowanie wykresów dla wskaźników: LAeq4, LAeq8, LAeq12, LAeq16. Rys. 9 Komunikat Zapytanie o dane zostało wysłane BMTcom Sp. z o.o. 9

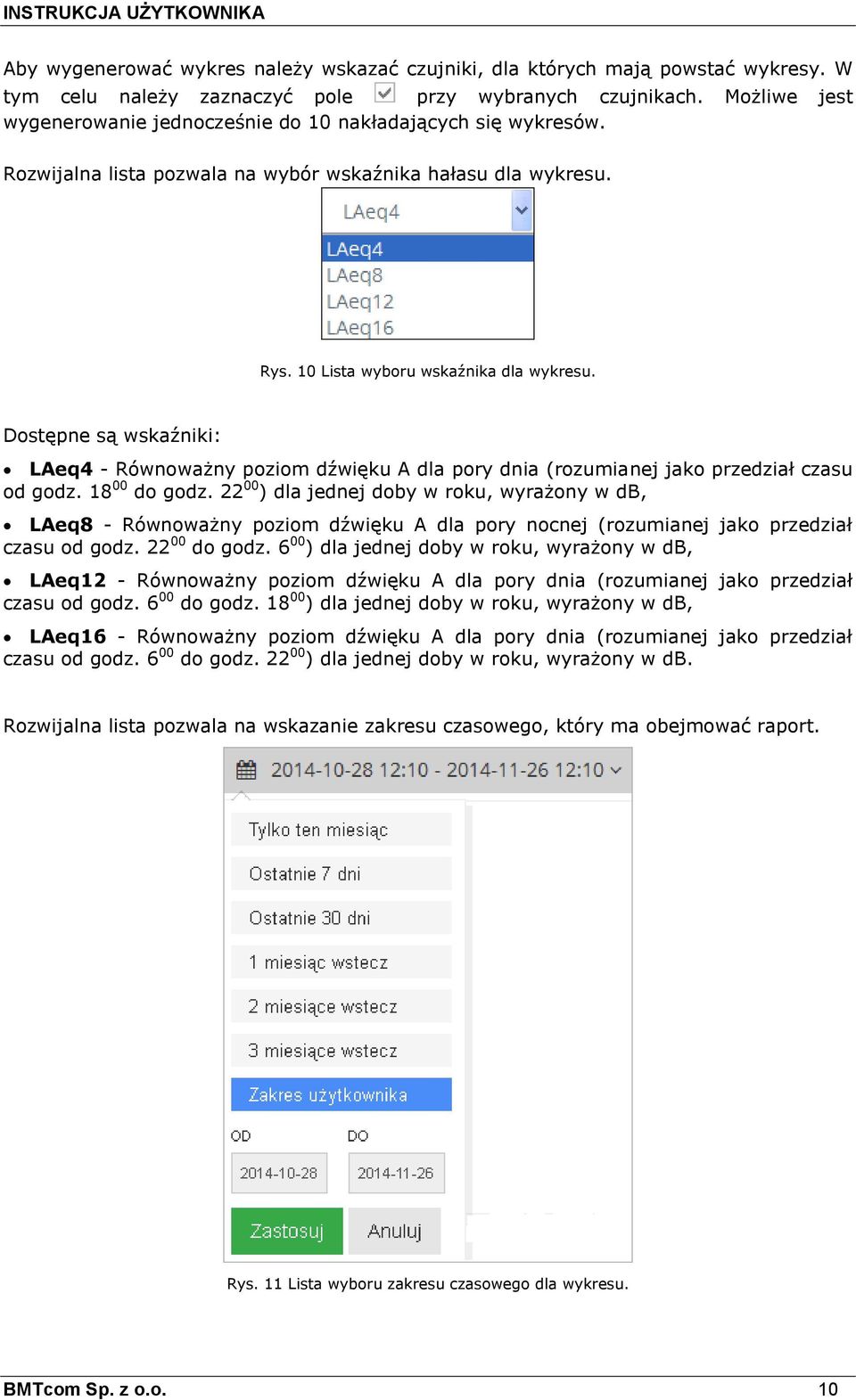

11 Aby wygenerować wykres należy wskazać czujniki, dla których mają powstać wykresy. W tym celu należy zaznaczyć pole przy wybranych czujnikach. Możliwe jest wygenerowanie jednocześnie do 10 nakładających się wykresów. Rozwijalna lista pozwala na wybór wskaźnika hałasu dla wykresu. Rys. 10 Lista wyboru wskaźnika dla wykresu. Dostępne są wskaźniki: LAeq4 - Równoważny poziom dźwięku A dla pory dnia (rozumianej jako przedział czasu od godz do godz ) dla jednej doby w roku, wyrażony w db, LAeq8 - Równoważny poziom dźwięku A dla pory nocnej (rozumianej jako przedział czasu od godz do godz ) dla jednej doby w roku, wyrażony w db, LAeq12 - Równoważny poziom dźwięku A dla pory dnia (rozumianej jako przedział czasu od godz do godz ) dla jednej doby w roku, wyrażony w db, LAeq16 - Równoważny poziom dźwięku A dla pory dnia (rozumianej jako przedział czasu od godz do godz ) dla jednej doby w roku, wyrażony w db. Rozwijalna lista pozwala na wskazanie zakresu czasowego, który ma obejmować raport. Rys. 11 Lista wyboru zakresu czasowego dla wykresu. BMTcom Sp. z o.o. 10

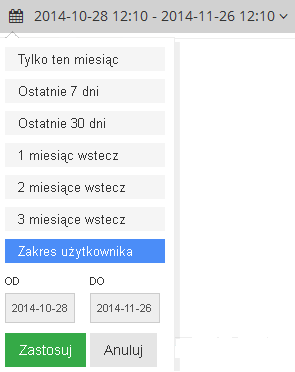

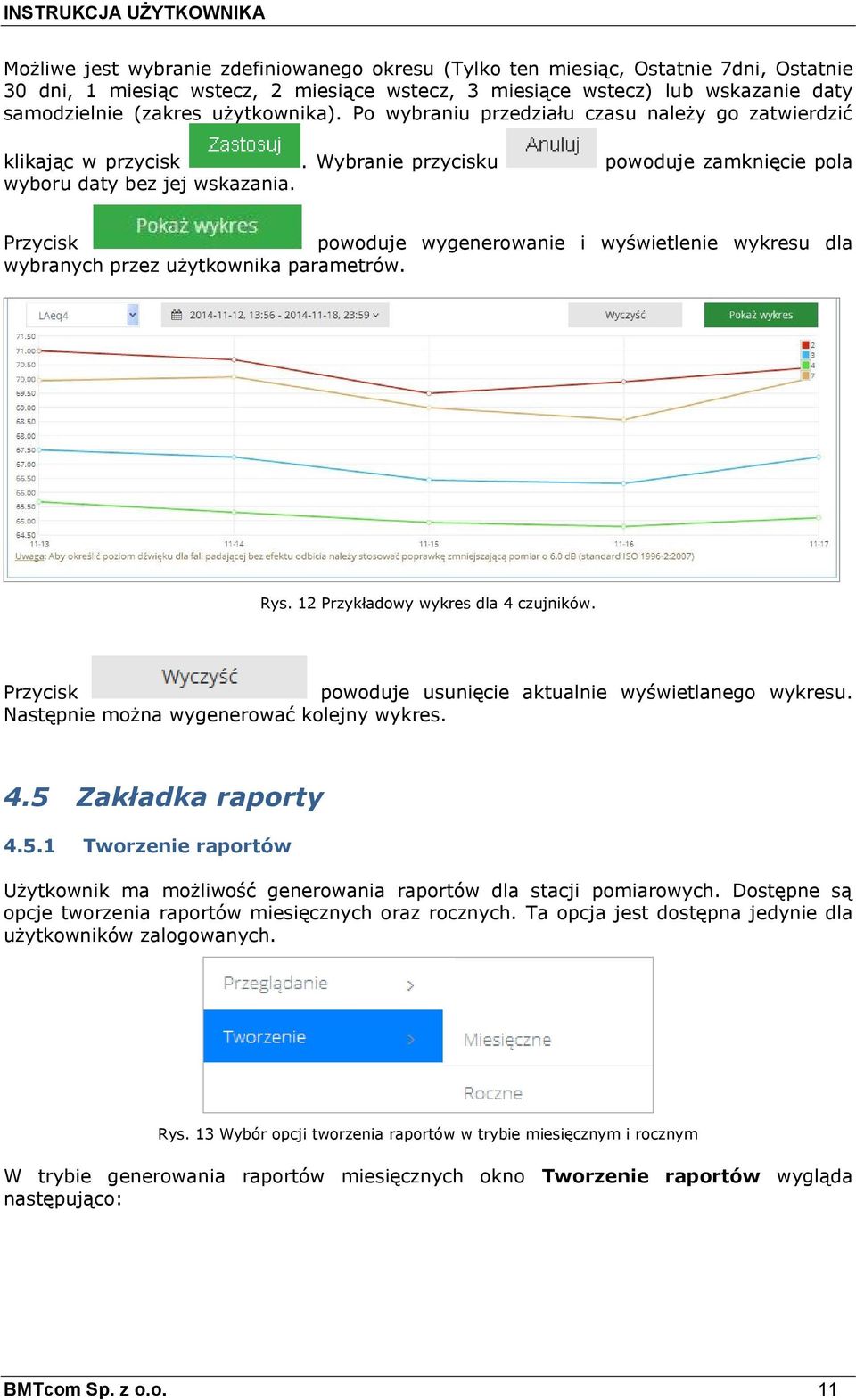

12 Możliwe jest wybranie zdefiniowanego okresu (Tylko ten miesiąc, Ostatnie 7dni, Ostatnie 30 dni, 1 miesiąc wstecz, 2 miesiące wstecz, 3 miesiące wstecz) lub wskazanie daty samodzielnie (zakres użytkownika). Po wybraniu przedziału czasu należy go zatwierdzić klikając w przycisk. Wybranie przycisku powoduje zamknięcie pola wyboru daty bez jej wskazania. Przycisk powoduje wygenerowanie i wyświetlenie wykresu dla wybranych przez użytkownika parametrów. Rys. 12 Przykładowy wykres dla 4 czujników. Przycisk powoduje usunięcie aktualnie wyświetlanego wykresu. Następnie można wygenerować kolejny wykres. 4.5 Zakładka raporty Tworzenie raportów Użytkownik ma możliwość generowania raportów dla stacji pomiarowych. Dostępne są opcje tworzenia raportów miesięcznych oraz rocznych. Ta opcja jest dostępna jedynie dla użytkowników zalogowanych. Rys. 13 Wybór opcji tworzenia raportów w trybie miesięcznym i rocznym W trybie generowania raportów miesięcznych okno Tworzenie raportów wygląda następująco: BMTcom Sp. z o.o. 11

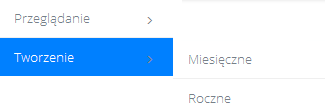

13 Rys. 14 Zakładka Tworzenie raportów miesięcznych W celu wygenerowania raportu należy wybrać numer czujnika oraz miesiąc a następnie wybrać przycisk Gotowy raport zostanie wyświetlony na stronie. Lista wyboru czujnika dla raportu: Rys. 15 Lista czujników do raportu. BMTcom Sp. z o.o. 12

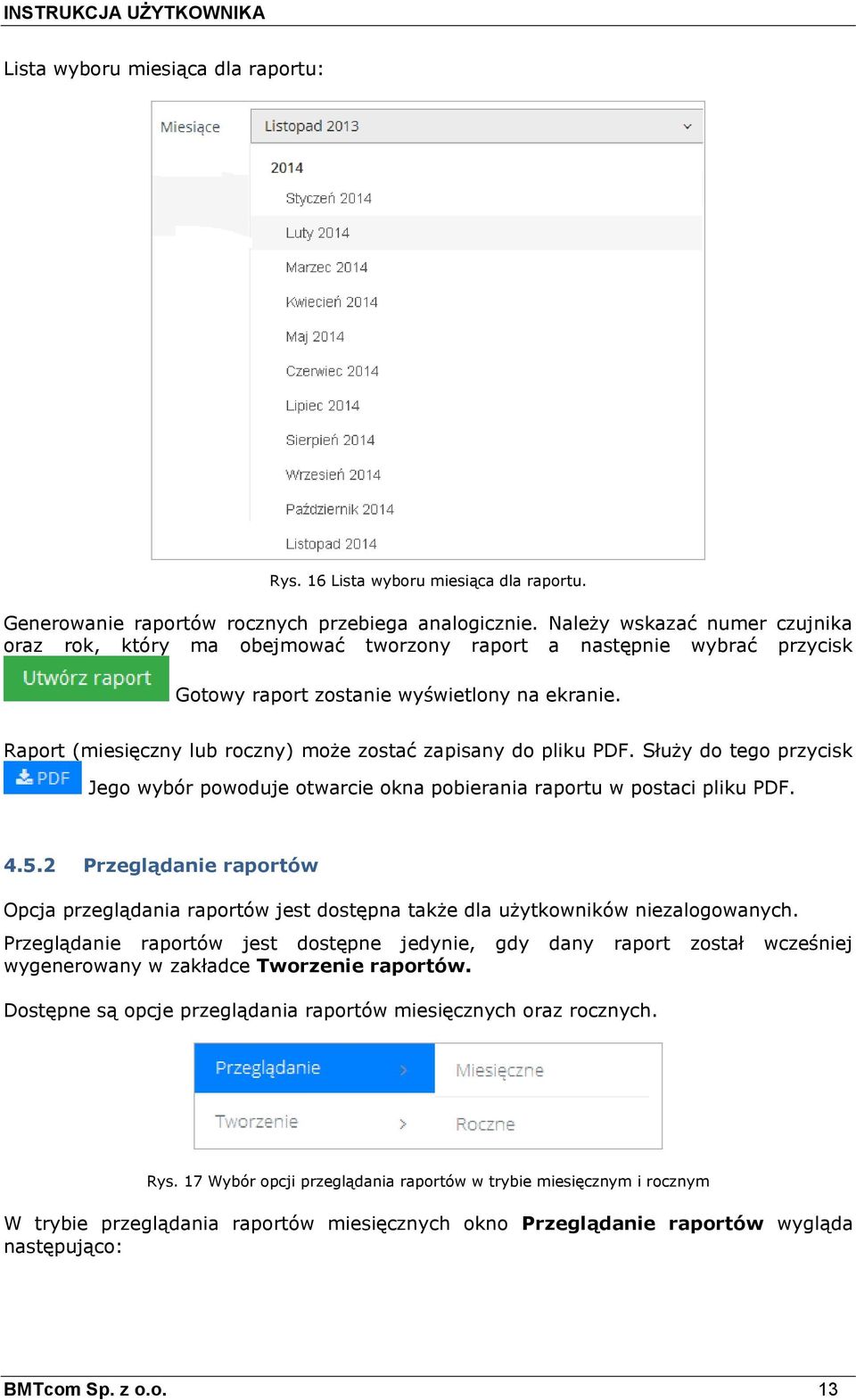

14 Lista wyboru miesiąca dla raportu: Rys. 16 Lista wyboru miesiąca dla raportu. Generowanie raportów rocznych przebiega analogicznie. Należy wskazać numer czujnika oraz rok, który ma obejmować tworzony raport a następnie wybrać przycisk Gotowy raport zostanie wyświetlony na ekranie. Raport (miesięczny lub roczny) może zostać zapisany do pliku PDF. Służy do tego przycisk Jego wybór powoduje otwarcie okna pobierania raportu w postaci pliku PDF Przeglądanie raportów Opcja przeglądania raportów jest dostępna także dla użytkowników niezalogowanych. Przeglądanie raportów jest dostępne jedynie, gdy dany raport został wcześniej wygenerowany w zakładce Tworzenie raportów. Dostępne są opcje przeglądania raportów miesięcznych oraz rocznych. Rys. 17 Wybór opcji przeglądania raportów w trybie miesięcznym i rocznym W trybie przeglądania raportów miesięcznych okno Przeglądanie raportów wygląda następująco: BMTcom Sp. z o.o. 13

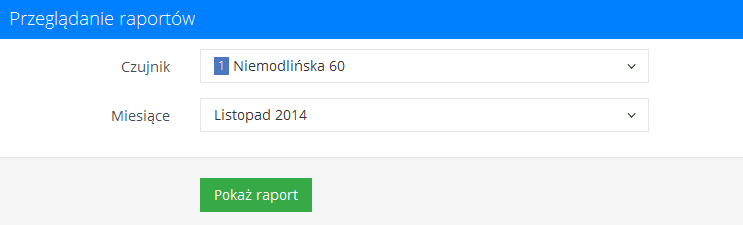

15 Rys. 18 Przeglądanie raportów W przypadku raportów miesięcznych, aby zobaczyć raport należy wskazać nr czujnika oraz miesiąc a następnie wybrać Gotowy raport zostanie wyświetlony na ekranie. W przypadku raportów rocznych, aby zobaczyć raport należy wskazać nr czujnika oraz rok a następnie wybrać przycisk Gotowy raport zostanie wyświetlony na ekranie. Raport (miesięczny lub roczny) może zostać zapisany do pliku PDF. Służy do tego przycisk Jego wybór powoduje otwarcie okna pobierania raportu w postaci pliku PDF. 4.6 Zakładka dane źródłowe Czujnik hałasu Zakładka umożliwia wyświetlanie hałasowych danych źródłowych dla wybranego przez użytkownika czujnika w zdefiniowanym przedziale czasowym. Daje także możliwość oznaczania statusu danych po ich kontroli a także pobrania danych do pliku CSV. Po przejściu na zakładkę wyświetla się okno Dane z czujnika hałasu: BMTcom Sp. z o.o. 14

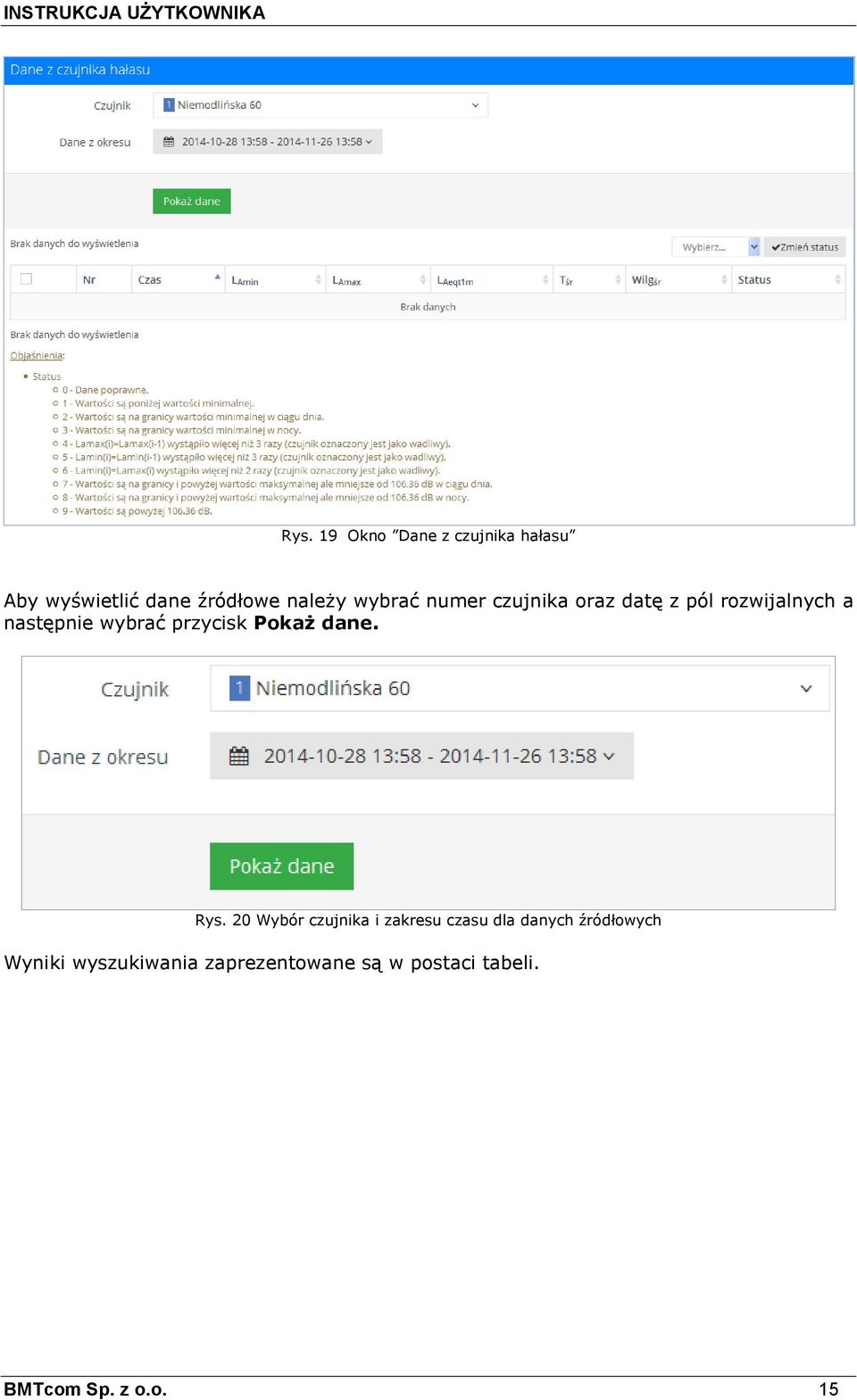

16 Rys. 19 Okno Dane z czujnika hałasu Aby wyświetlić dane źródłowe należy wybrać numer czujnika oraz datę z pól rozwijalnych a następnie wybrać przycisk Pokaż dane. Rys. 20 Wybór czujnika i zakresu czasu dla danych źródłowych Wyniki wyszukiwania zaprezentowane są w postaci tabeli. BMTcom Sp. z o.o. 15

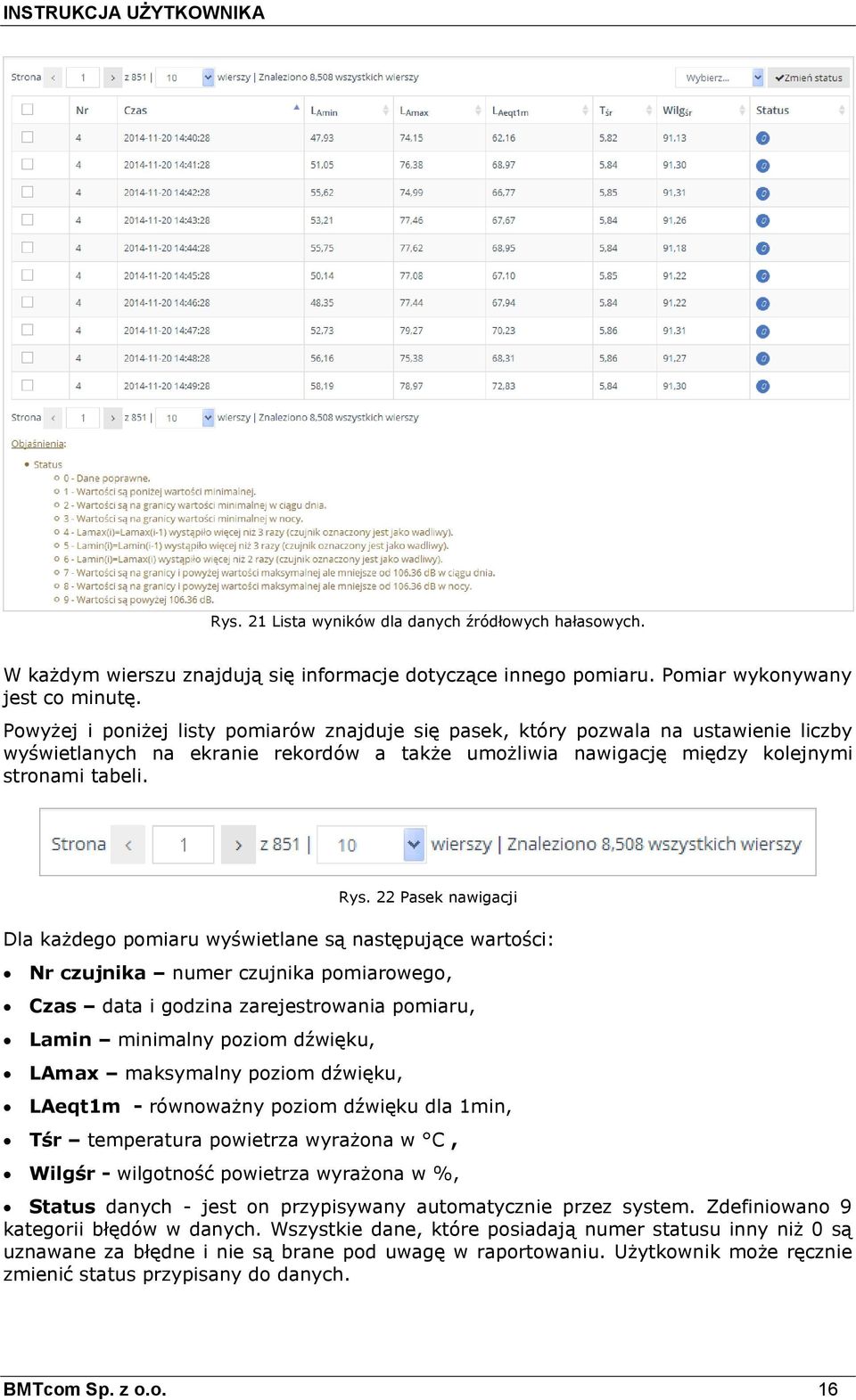

17 Rys. 21 Lista wyników dla danych źródłowych hałasowych. W każdym wierszu znajdują się informacje dotyczące innego pomiaru. Pomiar wykonywany jest co minutę. Powyżej i poniżej listy pomiarów znajduje się pasek, który pozwala na ustawienie liczby wyświetlanych na ekranie rekordów a także umożliwia nawigację między kolejnymi stronami tabeli. Rys. 22 Pasek nawigacji Dla każdego pomiaru wyświetlane są następujące wartości: Nr czujnika numer czujnika pomiarowego, Czas data i godzina zarejestrowania pomiaru, Lamin minimalny poziom dźwięku, LAmax maksymalny poziom dźwięku, LAeqt1m - równoważny poziom dźwięku dla 1min, Tśr temperatura powietrza wyrażona w C, Wilgśr - wilgotność powietrza wyrażona w %, Status danych - jest on przypisywany automatycznie przez system. Zdefiniowano 9 kategorii błędów w danych. Wszystkie dane, które posiadają numer statusu inny niż 0 są uznawane za błędne i nie są brane pod uwagę w raportowaniu. Użytkownik może ręcznie zmienić status przypisany do danych. BMTcom Sp. z o.o. 16

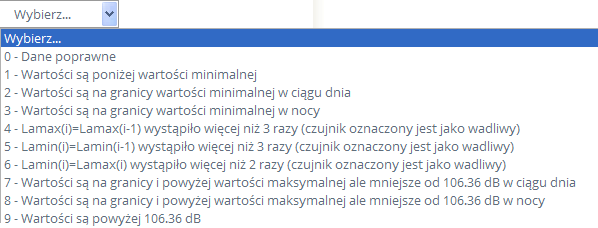

18 Objaśnienia dotyczące statusów znajdują się pod tabelą. Rys. 23 Objaśnienia do statusów dla danych źródłowych hałasowych Jeśli użytkownik uzna, że status przypisany do danych został określony błędnie może go zmienić. W tym celu należy zaznaczyć pola wyboru przy odpowiednich rekordach. Rys. 24 Pole wyboru czujników Następnie z rozwijalnej listy wybrać nowy status dla danych. Rys. 25 Lista wyboru statusu dla danych Następnie wybrać przycisk Statusy dla wskazanych pomiarów ulegną zmianie. Dane pomiarowe znajdujące się na liście wyników można eksportować do pliku CSV. Służy do tego następujący przycisk Jego wybór spowoduje wyświetlenie na ekranie okna pobierania pliku na dysk komputera. BMTcom Sp. z o.o. 17

19 4.6.2 Stacja meteorologiczna Zakładka umożliwia wyświetlanie danych źródłowych meteorologicznych w zdefiniowanym przedziale czasowym. Ta opcja jest dostępna jedynie dla użytkowników zalogowanych. Po przejściu na zakładkę wyświetla się okno Dane ze stacji meteorologicznej: Rys. 26 Okno Dane ze stacji meteorologicznej Aby wyświetlić dane źródłowe należy wskazać numer czujnika oraz datę z pól rozwijalnych a następnie wybrać przycisk Rys. 27 Wybór czujnika i zakresu czasu dla danych źródłowych Wyniki wyszukiwania zaprezentowane są w postaci tabeli. BMTcom Sp. z o.o. 18

20 Rys. 28 Lista wyników dla danych źródłowych meteorologicznych W każdym wierszu znajdują się informacje dotyczące innego pomiaru. Pomiar wykonywany jest co 2 minuty. Powyżej i poniżej listy pomiarów znajduje się pasek, który pozwala na ustawienie liczby wyświetlanych na ekranie rekordów a także umożliwia nawigację między kolejnymi stronami tabeli. Rys. 29 Pasek nawigacji Dla każdego pomiaru wyświetlane są następujące wartości: Nr czujnika numer czujnika pomiarowego Czas data i godzina zarejestrowania pomiaru Temp [ C] temperatura powietrza wyrażona w C Wilg [%] wilgotność powietrza wyrażona w % Ciś. [hpa] ciśnienie atmosferyczne wyrażone w hpa Kier. Wiatru [ ] kierunek wiatru wyrażony w Prędk. Wiatru [km/h] prędkość wiatru wyrażona w km/h Opad skumul. [mm] wartość sumaryczna opadu od początku roku Opad chwil. [mm/h] określa intensywność opadu w mm/h Status - jest on przypisywany automatycznie przez system. Określa poprawność rejestrowanych danych. Objaśnienia dotyczące oznaczeń z tabeli znajdują się pod tabelą. Rys. 30 Objaśnienia oznaczeń z tabeli danych źródłowych meteorologicznych BMTcom Sp. z o.o. 19

21 Dane pomiarowe znajdujące się na liście wyników można eksportować do pliku CSV. Służy do tego następujący przycisk pobierania pliku na dysk komputera. Wybór spowoduje wyświetlenie na ekranie okna Czujnik ruchu Zakładka umożliwia wyświetlanie danych źródłowych z czujnika ruchu w zdefiniowanym przedziale czasowym. Ta opcja jest dostępna jedynie dla użytkowników zalogowanych. Po przejściu na zakładkę wyświetla się okno Dane z czujnika ruchu: Rys. 31 Okno Dane z czujnika ruchu Aby wyświetlić dane źródłowe należy wybrać numer czujnika oraz datę z pól rozwijalnych a następnie wybrać przycisk Rys. 32 Wybór czujnika i zakresu czasu dla danych źródłowych Wyniki wyszukiwania zaprezentowane są w postaci tabeli. BMTcom Sp. z o.o. 20

22 Rys. 33 Lista wyników dla danych źródłowych z czujnika ruchu W każdym wierszu znajdują się informacje dotyczące innego pomiaru. Pomiar wykonywany jest co 10 minut. Powyżej i poniżej listy pomiarów znajduje się pasek, który pozwala na ustawienie liczby wyświetlanych na ekranie rekordów a także umożliwia nawigację między kolejnymi stronami tabeli. Rys. 34 Pasek nawigacji Dla każdego pomiaru wyświetlane są następujące wartości: Nr czujnika numer czujnika ruchu Czas data i godzina zarejestrowania pomiaru Pręd. Śr. średnia prędkość potoku ruchu L. sam. [szt.] liczba pojazdów w interwale pomiarowym Zaj. Pasa [%] część interwału pomiarowego Kl. C1 małe pojazdy o długości <3,3m Kl. C2 pojazdy samochodowe o dopuszczalnej masie całkowitej <3,5t o długości 3,3m 6m BMTcom Sp. z o.o. 21

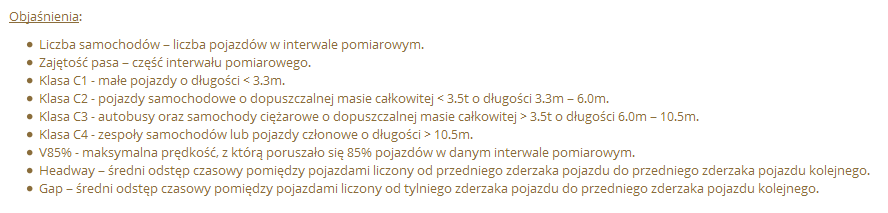

23 Kl. C3 - autobusy oraz samochody ciężarowe o dopuszczalnej masie całkowitej >3,5t o długości 6,0 10,5m Kl.C4 zespoły samochodów lub pojazdy członowe o długości >10,5m V85%[m/s] maksymalna prędkość, z którą poruszało się 85% pojazdów w danym interwale pomiarowym Headway [s] średni odstęp czasowy pomiędzy pojazdami liczony od przedniego zderzaka pojazdu do przedniego zderzaka pojazdu kolejnego Gap [s] średni odstęp czasowy pomiędzy pojazdami liczony od tylnego zderzaka pojazdu do przedniego zderzaka pojazdu kolejnego Il. Pasów ilość pasów ruchu objętych pomiarem Status danych - jest on przypisywany automatycznie przez system. Określa poprawność rejestrowanych danych. Objaśnienia dotyczące parametrów rejestrowanych przez czujnik znajdują się pod tabelą. Rys. 35 Objaśnienia oznaczeń z tabeli danych źródłowych czujnika ruchu Dane pomiarowe znajdujące się na liście wyników można eksportować do pliku CSV. Służy do tego następujący przycisk pobierania pliku na dysk komputera. Wybór spowoduje wyświetlenie na ekranie okna 4.7 Zakładka mapa Kliknięcie w zakładkę mapa powoduje przekierowanie do części mapowej portalu. BMTcom Sp. z o.o. 22

24 5 Interfejs użytkownika część mapowa Kliknięcie w zakładkę Mapa spowoduje wyświetlenie panelu mapy: Rys. 36 Zakładka Mapa Zakładka Mapa podzielona została na sześć części: 1. Legenda, 2. Pasek narzędzi, 3. Panel widoku mapy, 4. Pasek stanu, 5. Panel zadań, 6. Panel wyszukiwania. BMTcom Sp. z o.o. 23

25 Panel wyszukiwania Panel narzędzi Panel zadań Legenda Panel widoku mapy Pasek stanu Mapa przeglądowa Rys. 37 Komponenty mapy 5.1 Legenda Legenda prezentuje listę warstw, które aktualnie są wyświetlane w Panelu widoku mapy. Użytkownik ma możliwość wyłączania/włączania wybranych warstw w Panelu zadań. Legenda zmienia się dynamicznie w zależności od aktualnego powiększenia widoku mapy. 5.2 Panel zadań Widok panelu zadań ulega zmianie w zależności od wybranej ikony z paska zadań: Rys. 38 Narzędzia panelu zadań Mapy Umożliwia wybór mapy tematycznej wyświetlanej w panelu widoku mapy spośród: Mapa przeglądowa, Mapa ewidencji gruntów i budynków, Ortofotomapa. BMTcom Sp. z o.o. 24

26 Rys. 39 Mapy tematyczne Warstwy Po wyborze ikony Warstwy panel zadań prezentuje listę warstw. Użytkownik ma możliwość wyłączania/włączania wybranych warstw. Lista warstw jak również treść mapy zmienia się dynamicznie w zależności od aktualnego powiększenia widoku mapy. Uwaga! Warstwa jest widoczna na mapie, jeżeli pole po lewej stronie symbolu jest zaznaczone. Rys. 40 Wygląd panelu zadań po wyborze ikony Warstwa BMTcom Sp. z o.o. 25

27 5.2.3 Wydruk Po wyborze ikony Wydruk panel zadań prezentuje opcje wyboru związane z wydrukiem prezentowanej w Panelu widoku mapy. Użytkownik ma możliwość wyboru skali wydruku i położenia zakresu, formatu papieru, formatu wydruku zawartości wydruku a także dodania tytułu mapy. Rys. 41 Przykładowy wygląd panelu zadań po wyborze ikony Wydruk 5.3 Pasek narzędzi Zawiera zestaw poleceń pozwalających na wykonywanie operacji na widoku mapy, m.in. wyboru elementów, pomiaru odległości. Rys. 42 Pasek narzędzi BMTcom Sp. z o.o. 26

28 W ramach układu strony dostępne są polecenia: Nawigacja Pozwala na płynne przesuwanie oraz powiększanie i pomniejszanie zawartości widoku mapy z wykorzystaniem kółka myszy. Powiększanie obszaru widoku Pozwala na wybór prostokątnego obszaru widoku mapy, który będzie powiększony. - Dopasowanie widoku mapy Dopasowuje rozmiar zawartości mapy, tak, aby widoczne były wszystkie elementy. - Powiększanie Powiększa zawartość okna widoku tak, aby elementy stały się większe. - Pomniejszanie Pomniejsza zawartośc okna widoku tak, aby elementy stały się mniejsze. - Poprzedni widok cofa operację zmiany widoku. - Następny widok Powtarza operację zmiany widoku. - Pomiar odległości Pozwala na pomiar odległości na mapie pomiędzy wskazanymi punktami. Dwukrotne kliknięcie kończy pomiar. W celu dokonania pomiaru odległości na mapie pomiędzy punktami należy wybrać z paska narzędzi ikonę Pomiar odległości, a następnie wskazać kolejne punkty na mapie. Zakończenie pomiaru odbywa się poprzez dwuklik lewego przycisku myszy (wskazanie kolejnego punktu). Informacja o pomierzonej odległości wyświetlona zostanie w oknie Pomiar odległości. Rys. 43 Okno pomiaru odległości W celu ponowienia pomiaru należy wybrać przycisk Ponów pomiar. - Pomiar pola powierzchni Pozwala na pomiar pola powierzchni wrysowanego elementu. Dwukrotne kliknięcie kończy pomiar. W celu dokonania pomiaru pola powierzchni na mapie należy wybrać z paska narzędzi ikonę Pomiar pola powierzchni, a następnie wskazać kolejne punkty na mapie. Zakończenie pomiaru odbywa się poprzez dwuklik lewego przycisku myszy (wskazanie kolejnego punktu). BMTcom Sp. z o.o. 27

29 Informacja o pomierzonym polu powierzchni wyświetlona zostanie w oknie Pomiar powierzchni. Rys. 44 Okno pomiaru powierzchni - Odczyt informacji o elemencie Pozwala na odczyt informacji opisowych o wskazanych na mapie elementach. W celu wyświetlenia informacji o wybranych elementach należy kliknąć w ikonę Odczyt informacji o elemencie, a następnie zaznaczyć obiekt na mapie. Pojawi się okno Informacja o obiekcie, w którym zostaną wyświetlone informacje o wybranym elemencie. Rys. 45 Informacja o obiektach: czujnik Dla czujnika wyświetlane są następujące informacje: Numer czujnika Adres: adres lokalizacji czujnika, Odnośnik do Google Street View: powoduje przekierowanie do lokalizacji czujnika w serwisie Google Street View, Wyświetlanie wykresów: powoduje wyświetlenie okna służącego do generowania wykresów, dla danego czujnika. BMTcom Sp. z o.o. 28

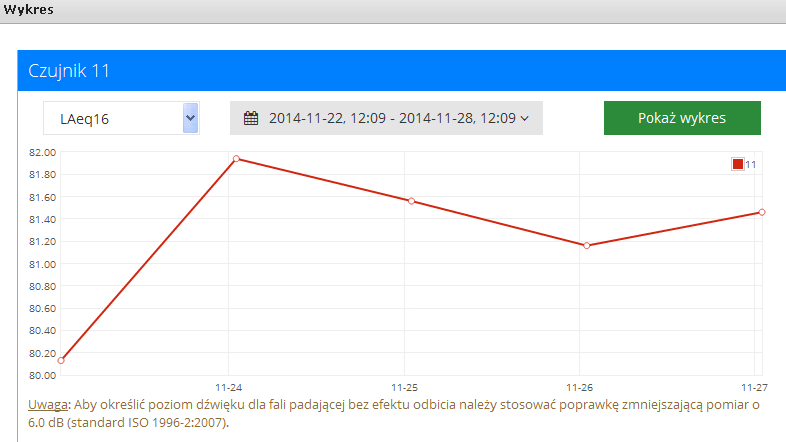

30 Rys. 46 Okno generowania wykresów dla czujnika z poziomu Mapy Aby wyświetlić wykres należy wybrać rodzaj wskaźnika (LAeq4, LAeq8, LAeq16, LAeq12) oraz okres a następnie wybrać przycisk 5.4 Panel widoku mapy Panel widoku mapy prezentuje zawartość warstw tematycznych zgodnie z ich kolejnością wyświetlania ustaloną w legendzie. Po najechaniu na panel i użyciu scrolla w myszy jest możliwość oddalenia się lub przybliżenia. 5.5 Pasek stanu Pasek stanu prezentuje informacje o współrzędnych, skali mapy i rozmiarze obszaru mapy. UWAGA! Rys. 47 Pasek stanu Pole skali oraz układu współrzędnych jest edytowalne. Po kliknięciu w polu wyświetlania skali istnieje możliwość zmiany aktywnej skali poprzez wybór z rozwijalnej listy okna Zmiana skali mapy. BMTcom Sp. z o.o. 29

31 Rys. 48 Okno Zmiana skali mapy W celu zmiany układu współrzędnych należy kliknąć na polu wyświetlania współrzędnych nastąpi automatyczna zmiana aktywnego odwzorowania. Dostępne są trzy układu współrzędnych: Układ 2000 Strefa 6, Układ geograficzny WGS84, Układ Rys. 49 Pasek stanu po edycji skali i układu współrzędnych. 5.6 Panel Wyszukiwania Panel wyszukiwania pozwala na wyszukiwanie ulicy, punktu adresowego, działki ewidencyjnej, numeru czujnika oraz współrzędnych punktu na mapie. System sam próbuje dopasować na podstawie podanych wartości możliwie najlepsze wyniki. Panel umożliwia wyszukiwanie: Rys. 50 Panel wyszukiwania Ulicy w tym celu w oknie wyszukiwania należy wpisać nazwę ulicy, a następnie wcisnąć klawisz Enter lub wybrać polecenie Szukaj. Rys. 51 Wyszukiwanie ulicy BMTcom Sp. z o.o. 30

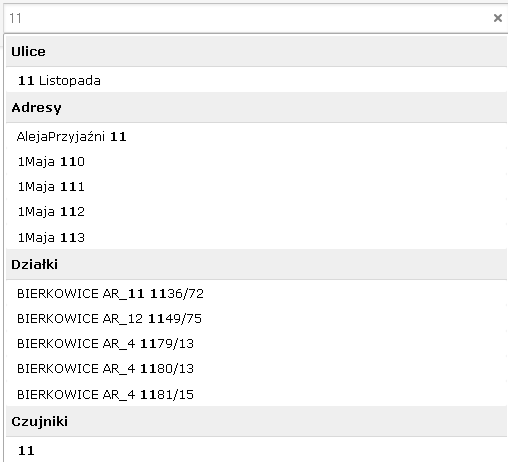

32 Punktu adresowego - w tym celu w oknie wyszukiwania należy wpisać nazwę ulicy, numer punktu adresowego, a następnie wcisnąć klawisz Enter lub wybrać polecenie Szukaj. Rys. 52 Wyszukiwanie punktu adresowego Działki ewidencyjnej w tym celu w oknie wyszukiwania należy wpisać nazwę obrębu, numer arkusza i działki, po czym wcisnąć klawisz Enter lub wybrać polecenie Szukaj. Rys. 53 Wyszukiwanie działki ewidencyjnej Czujnika w tym celu w oknie wyszukiwania należy wpisać numer czujnika a następnie wcisnąć klawisz Enter lub wybrać polecenie Szukaj. BMTcom Sp. z o.o. 31

33 Rys. 54 Wyszukiwanie czujnika hałasu Współrzędnych w tym celu w oknie wyszukiwania należy wpisać wartość X znak spacji Y (np ), a następnie wcisnąć klawisz Enter lub wybrać polecenie Szukaj. Rys. 55 Wyszukiwanie współrzędnych BMTcom Sp. z o.o. 32
