1 Instrukcja użytkownika portalu mapy akustycznej Copyright SECTEC

2 Spis treści 1 Informacje ogólne Moduły funkcjonalne Okno mapy Panel wyszukiwania Panel boczny Legenda Okno mapy Narzędzia Mapy podkładowe Mapa przeglądowa Skala i układ współrzędnych Panel wyszukiwania Panel boczny Tematy Warstwy Wyszukiwanie Edytor Wydruk

3 1 Informacje ogólne Portal Mapy Akustycznej Miasta Koszalina to system informacyjny służący do prezentacji i wizualizacji map hałasów. Rys. 1. Portal Mapy Akustycznej Miasta Koszalina w przeglądarce. W portalu możliwe jest przeglądanie map akustycznych obrazujących: Przedziały hałasu dla trzech typów hałasów: drogowego, kolejowego, przemysłowego. Wielkości przekroczeń dla trzech typów hałasów: drogowego, kolejowego, przemysłowego. Mapę wrażliwości terenów narażonych na hałas. Dodatkowo za pomocą narzędzi można wykonać pomiar odległości i powierzchni o przybliżonej wartości, a także wydrukować fragment mapy lub wyeksportować go do pliku. Umożliwione jest także wyszukiwanie elementów mapy po ich atrybutach. W Portalu prezentowane są dane wektorowe. To obrazki generowane za pomocą skomplikowanych obliczeń matematycznych na podstawie dostępnych danych. Obrazy te charakteryzują się o bardzo dobra jakością, ponieważ są generowane dla każdego powiększenia osobno. 3

4 2 Moduły funkcjonalne 2.1 Okno mapy Okno mapy usytuowane jest centralnie w oknie przeglądarki prezentującej Portal Mapy Akustycznej Miasta Koszalina, gdyż stanowi najważniejszą część portalu. Rys. 2. Okno mapy w przeglądarce. W Oknie mapy jest wyświetlana mapa oraz udostępniona jest możliwość jej przesuwania i skalowania. Na podstawie informacji o skali zmienia się treść i prezentowane coraz bardziej dokładne informacje lub wyświetlane informacje są zawężane w zależności od powiekszania lub pomniejszania mapy odpowiednio. W górnej lewej części usytuowane są dodatkowe narzędzia, a po prawej dostępna jest możliwość zmiany mapy podkładowej. Sczegółowo narzędzia te zostaną w rozdziale 3.1 oraz 3.2. W dolnej prawej części umieszczona jest mapa przeglądowa, do której prowadzi skrót w postaci widocznej na obrazku strzałki. Szczegółowo zostanie to opisane w rozdziale 3.3. Pasek stanu znajdujący się na samym dole okna dostarcza informacji o skali oraz aktualnym układzie współrzędnych wraz ze współrzędnymi. Więcej informacji o tej części okna znajduje się w rozdziale

5 2.2 Panel wyszukiwania Panel wyszukiwania usytuowany jest w górnej części w okna przeglądarki prezentującej Portal Mapy Akustycznej Miasta Koszalina. Rys. 3. Panel wyszukiwania w przeglądarce. Po wpisaniu do pola tekstowego żądanej frazy w pierwszym etapie wyświetlana jest podpowiedź, a po dokaniu wyboru lub dokończeniu wpisywnaia frazy wyświetlane są wyniki w Oknie mapy. Szczegółowy opis wyszukiwania znajduje się w rozdziale 4. Panel boczny 5

6 2.3 Panel boczny Panel boczny jest usytuowany po lewej stronie okna przeglądarki. Dokładna lokalizacja pokazana jest na Rys. 4. W skład panelu wchodzi niewielki pasek narzędzi umiejscowiony w górnej części panelu. Za jego pomoca można Wybrać tematykę map, przeprowadzić selecke warstw w zależności od wybranej tematyki, wyszukać informacje o obiektach na mapie, dokonać edycji oraz wydrukować fragment mapy na drukarce lub wyeksportować do pliku w formacie PDF lub RTF. Szczegółowo Panel boczny został opisany w rozdziale 5 a poszczególne funkcje paska narzędziowego w kolejnych podrozdziałach. Rys. 4. Panel boczny w przeglądarce. 6

7 2.4 Legenda Legenda do mapy jest usytuowana po prawje stronie okna przeglądarki. Legenda jest dynamiczna i w zależności od wybranej tematyki mapy oraz znajdujących się na niej danych zmienia się jej treść. Przykładowa legenda pokazana jest na Rys. 5. Rys. 5. Legenda w przeglądarce. 7

8 3 Okno mapy 3.1 Narzędzia Podczas przeglądania mapy do dyspozycji są nastepujące narzędzia, wymienione w kolejności takiej samej jak wystepują na Rys. 6. prezentującym pasek narzędzi okna mapy. Po najechaniu kursorem myszy na ikonę reprezentującą narzędzie wyświetlana jest podpowiedź oraz krótki opis narzędzia. Narzędzia: Rys. 6. Narzędzia Okna mapy. Nawigacja - Pozawala na płynne przesuwanie mapy oraz skalowanie jej za pomocą kłóka myszy, Powiększenie obszaru widoku - Pozwala na powiększenie prostokątnego obszaru widoku, Dopasowanie widoku mapy - Dopasowuje widok mapy tak, żeby były widoczne wszystkie elementy, Powiększanie - Powoduje powiększenie mapy, Pomniejszenie - Powoduje pomniejszenie mapy, Poprzedni widok - Powoduje cofnięcie do poprzedniego widoku mapy w historii widoków, Następny widok - Powoduje przejście do następnego widoku mapy w historii widoków, Pomiar odległości - Umożliwia pomiar odległości na mapie wybierając kolejne punkty. Dwukrotne kliknięcie kończy pomiar, Pomiar powierzchni - Umożliwia pomiar powierzchni na mapie wybierając kolejne punkty. Dwukrotne kliknięcie kończy pomiar, Odczyt informacji o elemencie - Pokazuje informacje opisowe o wskazanych elementach na mapie, Odczyt poziomu hałasu w punkcie - Pozwala na odczyt hałasu w punkcie wskazanym przez użytkownika na mapie. 3.2 Mapy podkładowe Lista wyboru map podkładowych umozliwia wybranie mapy, która będzie stanowiła tło dla innych informacji. Rys. 7. prezentuje rozwiniętą listę map z wybraną mapą przeglądową. Rys. 7. Lista wyboru map podkładowych. 8

9 Do wyboru są trzy rodzaje map: Mapa przeglądowa, Hipsometria, Brak podkładu. 3.3 Mapa przeglądowa Mapa przeglądowa to obszar w Oknie mapy, gdzie prezentowana jest miniaturka mapy z zaznaczonym zakresem, który jest obecnie przeglądany. Na Rys. 8. pokazany jest stan przed wyświetleniem, a na Rys. 9. jest stan po wyświetleniu mapy przeglądowej. Mapa przeglądowa jest wyświetlana w momencie kliknięcia na strzałce znajdującej się w prawym dolnym rogu Okna mapy. Wyświetlane niewielkie okienko umozliwia zmianę widoku mapy poprzez przeciągnięcie prostokątnego czerwonego obszaru. Po zakończeniu przesuwania widok w Oknie mapy zmieni się na ten wybrany. Rys. 8. Fragment okna mapy bez widocznej mapy przeglądowej. Rys. 9. Fragment okna mapy z widoczną mapą przeglądową. 9

10 3.4 Skala i układ współrzędnych W dolnej części Okna mapy umiejscowiony jest pasek na którym prezentowane są informacje o aktualnej skali, układzie współrzędnych, a także aktualnych współrzędnych kursora. Przykład obrazuje Rys. 10. Rys. 10. Pasek skali, układu współrzędnych i aktualnych współrzędnych. Pasek został wyposażony w dodatkową funkcjonalność. Po podwójnym kliknięciu przyciskiem myszy na Skali po lewej stronie pojawi się okienko podobne do tego zaprezentowanego na Rys. 11. Umozliwia ono wybranie jednej z wielu predefiniowanych skal. Po dokonaniu wyboru Okno mapy zareaguje dopasowując swoją zawartość. Rys. 11. Okienko wyboru predefiniowanej skali z zaznaczona aktualna pozycją. Dodatkowa funkcjonalność umożliwia także zmianę odwzorowania. Po pojedynczym kliknięciu w obszar zajmowany przez współrzędne i nazwę aktualnego układu współrzędnych nastepuje cykliczne przejście po nastepujących układach współrzędnych: Układ geograficzny WGS84, Układ 1992, Układ 1965 Strefa III, Układ 2000 Strefa 5. Po zmianie zauważyć można, że współrzędne zmieniają wartości, a w niektórych przypadkach także opis osi, oraz zmianę nazwy układu współrzędnych. 10

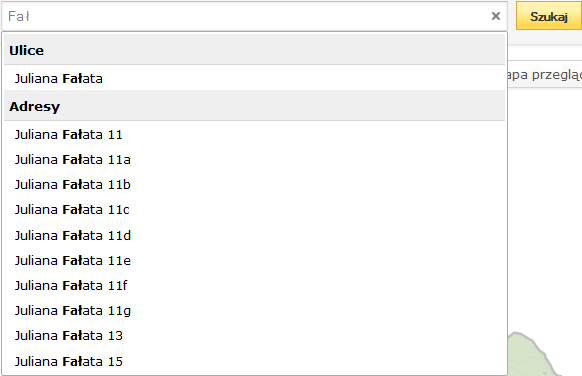

11 4 Panel wyszukiwania Panel wyszukiwania posiada pole tekstowe, w którym po wpisaniu żądanej frazy w pierwszym etapie wyświetlana jest podpowiedź, a po dokonaniu wyboru lub dokończeniu wpisywnaia frazy wyświetlane są wyniki w Oknie mapy. Przykład takiej podpowiedzi widoczny jest na Rys. 12. Rys. 12. Wpisana fraza wraz z podpowiedziami. W zależności od ilości kategorii, w których występuje wpisany fragment tekstu, podpowiedzi podzielone sa na kategorie. Maksymalnie mogą występować 3 kategorie: Adresy, Ulice, Działki. W podpowiedziach znaleziony fragment tekstu jest pogrubiony. Wyboru można dokonać kliknięciem myszy lub strzałkami na klawiaturze zjechać na wybraną pozycję i wcisnąć przycisk Enter. Jeśli wpisana zostanie cała fraza podpowiedź może się nie pojawić. Taka sytacja występuje, kiedy zostanie wpisana ilość znaków mniejsza niż 2. Dopiero po 2 wpisanych znakach rozpoczyna się generowanie podpowiedzi. Po wyborze elementu lub wpisanie całej frazy i wyszukaniu miejsce na mapie zostaje wskazane odpowiedznią grafiką zaprezentowaną na Rys. 13. W celu usunięcia wyników wyszukiwania i powrotu do wyświetlania samej mapy należy kliknąć krzyżyk znajdujuący się w polu tekstowym, w którym została wpisana fraza do wyszukania. Wówczas wyniki wyszukania znikną z Okna mapy. 11

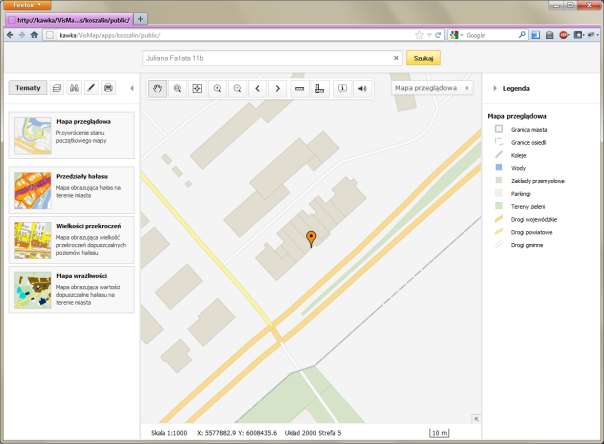

12 Rys. 13. Wyniki wyszukania wybranej frazy na mapie. W polu wyszukiwania można także wpisać specjalny tekst, który spowoduje wyszukanie fragmentów na mapie o określonym natężeniu hałasu. Kiedy tekst będzie rozpoczynał się od np.: "55db" to w podpowiedziach zostaną wyświetlone mapy, na których takie obszary hałasu się znajdują. Widać to na Rys. 14. Wówczas wybranie jakiejś pozycji spowoduje pokazanie na mapie obszaru danego hałasu z danej mapy co zostało zaprezentowane na Rys. 15. Rys. 14. Podpowiedzi podczas wyszukiwania natężenia hałasu. 12

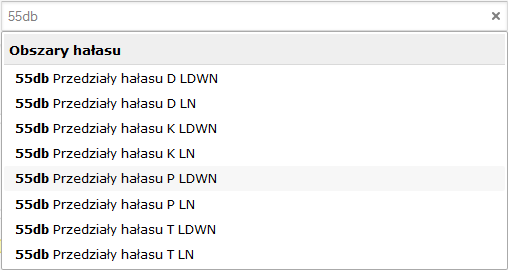

13 Rys. 15. Znalezione obszary o podanym hałasie. 13

14 5 Panel boczny 5.1 Tematy Wyświetlanie mapy może odbywać sie w jednym z 4 dostepnych tematów widocznych w po wybraniu przycisku Tematy: Mapa przeglądowa - Stan początkowy mapy, Przedziały hałasowe - Mapy hałasu dostępna dla hałasu drogowego, kolejowego oraz przemysłowego, Wielkości przekroczeń - Mapy przekroczeń hałasu dostępne dla hałasu drogowego, kolejowego oraz przemysłowego, Mapa wrażliwości - Mapa wrażliwości terenów na hałas. W zależności od wyboru na mapie prezentowane są różne dane, a także symbolika związana z wyborem. Przykładowy widok zaprezentowany jest na Rys. 16. gdzie widać mapę z przedziałami hałasowymi dla dróg i współczynnika L DWN. 5.2 Warstwy Rys. 16. Mapa haładu drogowego dla współczynnika L DWN. Drugi przycisk od lewej powoduje pojawienie się w panelu bocznym drzewka wartsw. Na tym drzewku można zaznaczać i odznaczac warstwy, które mają być aktualnie widoczne na mapie. Na drzewku moga znajdować się, albo pojedyncze warstwy lub grupy warstw. Na poniższym Rys. 17. widać mapę, na której włączono warstwę Adresów znajdująca się w grupie Geodezja. W panelu boczym widać także drzewko z pojedyczymi warstwami oraz grupami np.: Geodezja wymbolizowaymi przez ikona katalogu. 14

15 5.3 Wyszukiwanie Rys. 17. Panel boczny z drzewkiem warstw oraz widoczna warstwa Adresów. Trzeci przycisk od lewej z ikoną lornetki powoduje pojawienie się w panelu bocznym opcji związanych z wyszukiwaniem po atrybutach elementów graficznych. Rys. 18. obrazuje taki stan fragmentu Panelu bocznego. Dostępne listy rozwijane umożliwiają wybór najpierw elementu po jakim będzie odbywało się wyszukiwanie. Po wybraniu elementu druga dostępna lista wyboru znajdująca się poniżej zostanie zaktualizowana o aktualne pola dostępne w wybranym wyżej elemencie. Trzecia lista wyboru umozliwia wybranie jednego z operatów: like - Porównywanie fragmentów tekstów. Przydatne podczas wyszukiwania np.: ulic po fragmentach nazw, <= - Mniejszy równy, >= - Większy równy, = - Równy, <> - Różny. Poniżej listy z operatorami znajduje się pole tekstowe, gdzie wpisywana jest poszukiwana fraza. Wyszukiwanie budowane jest z kolejnych warunków, które dodaje się do wyszukiwania za pomoca przycisku Dodaj warunek. Wówczas na podstawie wyborów w polach oraz wpisów fraz zostanie dodany warunek do wyszukiwania. Kolejne warunki są łączone logicznym mnożeniem (AND) zatem wszystkie muszą być spełnione, aby wyniki wyszukiwania nie były puste. 15

16 Przycisk Szukaj powoduje przeprowadzenie wyszukiwania na podstawie definionwanych kryteriów. Rys. 18. Panel boczny z opcjami wyszukiwania. 5.4 Edytor Czwarty przycisk od lewej umożliwia prosta edycję warstw. Obiekty wstawiane przy pomocy tych narzędzi są zapisywane w systemie. Rys. 19. obrazuje fragment mapy na, który zostały naniesione dodatkowe elementy. Panel boczny umożliwia dodawanie elementów takich jak: punkt, linia, wielokąt. W zależności od stylizacji warstwy, na którą nanoszone są elementy geometryczne, elementy te przyjmują styl warstwy. Aktualna warstwa wybierana jest z listy rozwijanej Warstwy do edycji. W sekcji Edycja dostępne są dwa narzędzia do edycji naniesionych elementów. Pierwsze umozliwia edycję wierzchołków, a drugie usuwanie niepotrzebnych elementów. 16

17 Rys. 19. Panel boczny z narzędziami do edycji 5.5 Wydruk Ostatni przycisk na pasku narzędzi umożliwia przygotowanie fragmentu mapy do druku, a także do eksportu do pliku w formacie PDF lub RTF. Panel boczny z widocznymi opcjami do druku jest zaprezentowany na Rys. 20. Kolejne opcje pozwalają wybrać skalę mapy oraz dopasować do tej skali obszar wydruku. Poniżej mozna wybrać rozmiar papieru. Dostępne są następujące rozmiary: A4, A3, A2. Domyślnie zaznaczany jest format A4. Format wydruku umożliwia wybranie spośród opcji: Drukarka, PDF, RTF. Po wybraniu opcji Drukarka dostępny będzie podgląd, który przy pomocy opcji drukowania przeglądarki będzie możliwy do przesłania do urządzenia. Inny wybór spowoduje wysłanie do uzytkownika pliku w wybranym formacie. Opcje znajdujące się poniżej umozliwiają dodawanie do wydruku legendy lub linii skali. 17

18 Rys. 20. Podgląd Panelu bocznego z opcjami do wydruku oraz zaznaczonym obszarem do druku. 18
