1 INSTRUKCJA OBS UGI I KONSERWACJI 0704 Hatz B 0 Robin EH 5 Honda GX 70 MASCHINENTECHNIK Sp. z o.o Stara Wieœ / Nadarzyn ul. Grodziska 7 Tel / / Tel / / Fax / /

2

3 Przedmowa Instrukcja obs³ugi i konserwacji opisuje bezpieczne u ytkowanie zagêszczarki gruntu typu. Nale y zapoznaæ siê ze wszystkimi szczegó³ami tej instrukcji przed pierwszym uruchomieniem maszyny. Prosimy o dok³adne przestrzeganie wszystkich wskazówek i o przeprowadzenie w zalecanej kolejnoœci wszystkich opisanych czynnoœci. W rozdziale przedstawiony zosta³ przegl¹d poszczególnych podzespo³ów i opis ich wzajemnego wspó³dzia³ania. Rozdzia³ opisaje czynnoœci uruchomienia, zatrzymania oraz pracy maszyny. Rozdzia³ 3 zawiera przegl¹d niezbêdnych czynnoœci konserwacyjnych i opis czynnoœci specyficznych. Rozdzia³ 4 obejmuje wskazania do usuwania usterek przez obs³uguj¹cego. W rozdziale 5 opisano czynnoœci zimowego przechowywania maszyny. Staramy siê dbaæ szczególnie o formê graficzn¹ i tekst objaœnieñ aby dobrze s³u y³y u ytkownikowi. Wskazówki, które odnosz¹ siê do ilustracji ujête s¹ w nawiasy. Przyk³ad : (/) oznacza rysunek, wskazane miejsce. Przyk³ad : (/3,6) oznacza rysunek, wskazane miejsce 3 i 6. Wa ne informacje dla operatora i konserwatora oznaczone s¹ piktogramami. Wa ne! oznacza wa n¹ informacjê, któr¹ obs³uguj¹cy lub konserwuj¹cy musi znaæ i stosowaæ. Ochrona œrodowiska! oznacza opis pracy i postêpowanie wymagaj¹ce przestrzegania ustaleñ i przepisów o ochronie œrodowiska i utylizacji odpadów. Ostrze enie - oznacza prace i postêpowanie, które s¹ warunkiem unikniêcia szkód albo zniszczeñ. Niebezpieczeñstwo! oznacza prace i postêpowanie, które s¹ warunkiem wykluczenia zagro enia osób obs³uguj¹cych. Dalsze informacje otrzymacie Pañstwo od autoryzowanych sprzedawców firmy WEBER lub bezpoœrednio pod adresem: WEBER Maschinentechnik Sp. z o.o. ul. Grodziska Stara Wieœ / Nadarzyn Tel Fax

4 OGÓLNE PRZEPISY BEZPIECZEÑSTWA Nale y przeczytaæ i przestrzegaæ wszystkich wskazówek dotycz¹cych bezpieczeñstwa (zobacz tak e objaœnienie piktogramów w przedmowie), w przeciwnym razie: istnieje zagro enie dla zdrowia i ycia u ytkownika oraz niebezpieczeñstwo uszkodzenia maszyny i innych dóbr. Obok instrukcji obs³ugi i przepisów obowi¹zuj¹cych w kraju u ytkownika i miejsca zastosowania nale y przestrzegaæ regu³ bezpieczeñstwa i fachowej obs³ugi maszyny. Zastosowanie zagêszczarki gruntu Zagêszczarka gruntu mo e byæ u ywana wy³¹cznie z zaleceniami za³¹czonej instrukcji i obs³ugi i konserwacji. U ycie zgodnie z przeznaczeniem obejmuje zagêszczanie: wiru piasku (gruntu) schutru wilgotnego betonu kostki polbrukowej Ka de inne zastosowanie uznaje siê za nieprzepisowe i zale ne wy³¹cznie od oceny u ytkownika. Praca zagêszczark¹ Zagêszczarkê mo e obs³ugiwaæ osoba pe³noletniaposiadaj¹ca odpowiednie uprawnienia. Wyposa enie ochronne Przy pracy opisanej w instrukcji zagêszczarki, mo e zostaæ przekroczona wartoœæ dopuszczalnego ciœnienia akustycznego = 90 db (A) na stanowisku pracy operatora. W zwi¹zku z tym niezbêdne jest stosowanie ochronników s³uchu patrz strona Informacje dla u ytkowników w Polsce. Do pozosta³ych œrodków ochronnych nale ¹: rêkawice antywibracyjne, he³m ochronny, buty ochronne (patrz rozdzia³ zalecenia dla u ytkowników polskich). 4

5 Spis treœci Przedmowa... 3 Ogólne przepisy bezpieczeñstwa Opis Zdjêcie Opis urz¹dzenia Dane techniczne... 8 Obs³uga.... Postanowienia dotycz¹ce bezpiecznej obs³ugi.... Transport Za³adunek dÿwigiem Pierwsze uruchomienie Czynnoœci przed rozpoczêciem pracy Sprawdzenie zapasu paliwa Silnik HATZ Silnik ROBIN / HONDA Sprawdzenie poziomu oleju Silnik HATZ Silnik ROBIN / HONDA Monta p³yty t³umi¹cej Mocowanie wózka jezdnego Start Rozruch silnika HATZ Rozruch silnika ROBIN Rozruch silnika HONDA....6 Zagêszczanie....7 Wy³¹czenie zagêszczarki Wy³¹czenie silnika HATZ Wy³¹czenie silnika ROBIN Wy³¹czenie silnika HONDA Konserwacja Zasady bezpieczeñstwa w pracach konserwacyjnych Przegl¹d konserwacyjny Pierwsza konserwacja Okresowa konserwacja Opis czynnoœci konserwacyjnych Wymiana oleju silnikowego Silnik HATZ Czyszczenie filtra oleju w silniku HATZ Wymiana oleju w silniku ROBIN / HONDA Filtr powietrza; czyszczenie / wymiana Silnik Hatz Silnik ROBIN Silnik HONDA Wymiana filtra paliwa Silnik HATZ Silnik ROBIN Sprawdzenie naci¹gu paska klinowego Wymiana paska klinowego Wymiana oleju w wibratorze Hydrauliczna zmiana kierunku pracy maszyny Tabela iloœci nape³niania Zak³ócenia w pracy Uwagi ogólne Przyczyny i usuwanie usterek Zalecenie dla u ytkowników w Polsce Zasady przechowywania maszyn Czynnoœci przed zimowym przechowywaniem maszyn Ponowne u ycie maszyny po okresie zimowym Weber Maschinentechnik GmbH

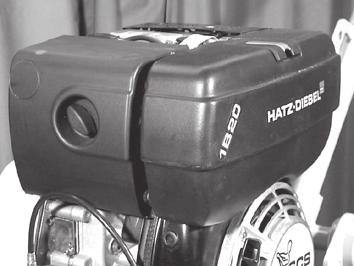

6 Opis. Zdjêcie Zdj 9 6 Silnik DŸwignia zmiany kierunku jazdy 3 Prowadnica 4 Ucho dÿwigowe 5 Rozrusznik 6 P³yta dolna 7 Rama ochronna 8 Podstawa silnika 9 Wibrator 0 Os³ona paska klinowego Zabezpieczenie prowadnicy rêcznej DŸwignia gazu 3 P³yta miêkka (bez zdjêcia) 6

7 . Opis urz¹dzenia Zagêszczarki gruntu u ywane s¹ do zagêszczania gruntu ( wir, t³uczeñ i piasek) na p³askim terenie jak równie znajduj¹ szerokie zastosowanie przy robotach kanalizacyjnych. Napêd Zagêszczarki gruntu typu napêdzane s¹ silnikiem 4-taktowym benzynowym ROBIN lub HONDA lub silnikiem wysokoprê nym HATZ.. Wa ne! Opis silnika i jego dane techniczne opisane zosta³y w rozdz..3 (Dane techniczne) ninejszej instrukcji. Zasada dzia³ania Silnik napêdowy (/) uruchamia bezpoœrednio poprzez sprzêg³o odœrodkowe wibrator. Wibrator umieszczony jest na p³ycie dolnej (/6) i wprowadza j¹ w drgania. Wibracje p³yty dolnej powoduj¹ zagêszczanie i ruch maszyny do przodu. Wyposa enie dodatkowe Jako wyposa enie dodatkowe mo na u yæ : p³ytê t³umi¹c¹ (rozdz..4.3). Obs³uga Silnik uruchamiany jest za pomoc¹ urz¹dzenia rozruchowego (/5). Na prowadnicy rêcznej umieszczona jest dÿwignia gazu (/) s³u ¹ca do regulacji iloœci obrotów silnika i dÿwignia zmiany kierunku jazdy (/) umo liwiaj¹cy p³ynn¹ zmianê kierunku pracy maszyny. podczas transportu i przerw w pracy mo na prowadnicê rêczn¹ zabezpieczyæ za pomoc¹ blokady (/). 7

8 .3 Dane techniczne.3. Dane techniczne / 3 z silnikiem HATZ Ciê ar -60 Ciê ar w³asny Wymiary D³ugoœæ ca³kowita (mm) Szerokoœæ ca³kowita (mm) Wysokoœæ robocza (mm) D³ugoœæ p³yty dolnej (mm) Powierzchnia robocza (mm) 500x x350 Napêd Prod. silnika Hatz Hatz Typ B 0 B 0 Moc silnika (kw/ps) 3,4(4,6) 3,4(4,6) Rodzaj silnika 4-Takt-Diesel 4-Takt-Diesel Max. liczba obrotów Szybkoœæ robocza (m/min) * 0 Pokonywania wzniesieñ (%) * Dzia³anie wg³êbne (cm) * Wydajnoœæ (m/h) * Wibracja System Rodzaj napêdu Wibrator dwuwa³owy Mechaniczny Czêstotliwoœæ (Hz) Si³a odœrodkowa (kn) 3 3 * W zale noœci od rodzaju zagêszczanego pod³o a 8

9 .3. Dane techniczne / 3 z silnikiem ROBIN Ciê ar R R-60 Ciê ar w³asny Wymiary D³ugoœæ ca³kowita (mm) Szerokoœæ ca³kowita (mm) Wysokoœæ robocza (mm) D³ugoœæ p³yty dolnej (mm) Powierzchnia robocza (mm) 500x x350 Napêd Prod. silnika Robin Robin Typ EH 5 D EH 5 D Moc silnika (kw/ps) 6,3(8,5) 6,3(8,5) Rodzaj silnika 4-Takt-Benzyn 4-Takt-Benzyn Max. liczba obrotów Szybkoœæ robocza (m/min) * 0 Pokonywania wzniesieñ (%) * Dzia³anie wg³êbne (cm) * Wydajnoœæ (m/h) * Wibracja System Rodzaj napêdu Wibrator dwuwa³owy Mechaniczny Czêstotliwoœæ (Hz) Si³a odœrodkowa (kn) 3 3 * W zale noœci od rodzaju zagêszczanego pod³o a 9

10 .3.3 Dane techniczne / 3 z silnikiem HONDA HD HD-60 Ciê ar Ciê ar w³asny 7 75 Wymiary D³ugoœæ ca³kowita (mm) Szerokoœæ ca³kowita (mm) Wysokoœæ robocza (mm) D³ugoœæ p³yty dolnej (mm) Powierzchnia robocza (mm) 500x x350 Napêd Prod. silnika Honda Honda Typ GX 70 GX 70 Moc silnika (kw/ps) 6,6 (9,0) 6,6 (9,0) Rodzaj silnika 4-Takt-Benzyn 4-Takt-Benzyn Max. liczba obrotów Szybkoœæ robocza (m/min) * 0 Pokonywania wzniesieñ (%) * Dzia³anie wg³êbne (cm) * Wydajnoœæ (m/h) * Wibracja System Rodzaj napêdu Wibrator dwuwa³owy Mechaniczny Czêstotliwoœæ (Hz) Si³a odœrodkowa (kn) 3 3 * W zale noœci od rodzaju zagêszczanego pod³o a 0

11 R HD Natê enie ha³asu i wibracje * Poziom dÿwiêku (na stanowisku pracy, wg 000/4/EG, w db(a)) Natê enie ha³asu (wg 000/4/EG, w db(a)) Drgania na stanowisku pracy (Wartoœæprzyspieszenia na rêkojeœci mierzona wg 00/44/EG, Part, w m/s²) 97,5 94 9, * Podane wartoœci natê enia ha³asu i wibracje zmierzone zosta³y wg Normy EG-Maschinenrichtlinie wydanie (000/4/EG) przy roboczej prêdkoœci obrotowej silnika i za³¹czonej wibracji. Podczas eksploatacji na placu budowy mog¹ zaistnieæ ró nice wartoœci mierzonych w zale noœci od istniej¹cych warunków pracy. Typ Masch.-Nr. Betriebsgewicht Baujahr Weber Maschinentechnik GmbH Postfach Bad Laasphe-Rückershausen 3 4 Nr. maszyny 3 Typ silnika Rok prod. 4 Nr. seryjny silnika......

12 . Obs³uga.. Postanowienia dotycz¹ce bezpiecznej obs³ugi. Urz¹dzenia zabezpieczaj¹ce i ochronne Przed rozpoczêciem ka dej zmiany roboczej, operator musi sprawdziæ dzia³anie urz¹dzeñ obs³ugowych i zabezpieczaj¹cych oraz w³aœciwe za³o enie os³on. Zagêszczarkli gruntu mog¹ byæ wykorzystywane tylko z u yciem wszystkich urz¹dzeñ ochronnych. Operator przed uruchomieniem zagêszczarki musi za³o yæ swoje osobiste ochronniki s³uchu. Silnik mo e byæ uruchomiony dopiero po stwierdzeniu, e maszyna znajduje siê na pewnym pod³o u. Je eli wyst¹pi¹ usterki. Je eli zostan¹ stwierdzone braki dotycz¹ce dzia³ania urz¹dzeñ zabezpieczaj¹cych albo inne usterki, które maj¹ wp³yw na bezpieczeñstwo eksploatacji nale y natychmiast zatrzymaæ urz¹dzenie i powiadomiæ osobê nadzoruj¹c¹. Zachowanie siê operatora. W czasie eksploatacji nale y ci¹gle obserwowaæ stan maszyny pod wzglêdem jej bezpiecznego dzia³ania. Operator nie mo e oddalaæ siê od urz¹dzeñ steruj¹cych zagêszczarki i musi ci¹gle w sposób wystarczaj¹cy obserwowaæ pole pracy maszyny. Je eli obserwacja jest utrudniona musi byæ wyznaczona druga osoba, która obserwuje pole dzia³ania. Statecznoœæ Zagêszczarka gruntu mo e byæ eksploatowana tylko wtedy, je eli jest zapewniona jej pe³na statecznoœæ. Statecznoœæ jest szczególnie zagro ona np. na krawêdziach skarp i osuwiskach. Dlatego nale y utrzymywaæ odstêp od krawêdzi skarp i osuwisk. Jazda i zagêszczanie. Przy zagêszczaniu na wzniesieniach lub spadkach operator musi ci¹gle iœæ z boku maszyny. Zabrania siê pracy na wzniesieniach, których stromizna przewy sza zdolnoœci pokonywania wzniesieñ zagêszczarki. Wzniesienia i spadki musz¹ byæ zagêszczane ze szczególn¹ ostro noœci¹ i zawsze w kierunku na wprost, do góry lub na dó³. Niebezpieczeñstwo! Przy wzniesieniach i spadkach wilgotne lub lu ne pod³o a znacznie zmniejszaj¹ przyczepnoœæ zagêszczarki. Podwy szone zagro enie wypadkiem! Podczas jazdy po nierównoœciach i krawê nikach tak prowadziæ maszynê, aby unikaæ nag³ego wybicia prowadnicy. Jednoczeœnie manewry takie wykonywaæ ze zmniejszon¹ szybkoœci¹. Nie pracowaæ o obszarze poœlizgu sprzêg³a!!!:

13 . Transport Na krótkie odleg³oœci w obrêbie placu budowy mo na maszynê przemieszczaæ wg opisu rozdz..6. W przypadku transportu na dalsze odleg³oœci nale y za³adowaæ urz¹dzenie za pomoc¹ dÿwigu na odpowiedni œrodek transportu (przyczepa, samochód ciê arowy)... Za³adunek dÿwigiem - unieruchomiæ zagêszczarkê (rozdz..7) - zabezpieczyæ prowadnicê rêczn¹ (/) zabezpieczeniem (/). Niebezpieczeñstwo! Nie podnosiæ maszyny za prowadnicê rêczn¹ (/). Niebezpieczeñstwo przewrotu maszyny. - hak dÿwigu (a/) zaczepiæ na uchwycie ramy ochronnej (a/) Wa ne! U ywaæ wy³¹cznie podnoœnika lub dÿwigu o odpowiedniej noœnoœci. Zdj - maszynê za³adowaæ na odpowiedni œrodek transportu Wa ne! Nie przebywaæ pod zawieszonym ciê arem..3 Pierwsze uruchomienie Zdj a Wa ne! Wykonaæ czynnoœci przed rozpoczêciem pracy (rozdz..4) Przestrzegaæ okresów konserwacji zalecanych po pierwszym uruchomieniu (rozdz.3..). 3

14 .4 Czynnoœci przed rozpoczêciem pracy. - sprawdziæ zagêszczarkê optycznie czy nie ma widocznych uszkodzeñ - sprawdziæ mocowanie wszystkich os³on i zabezpieczeñ na uszkodzenia - sprawdziæ zamocowanie wszystkich po³¹czeñ œrubowych, w razie potrzeby dokrêciæ œruby - sprawdziæ poziom paliwa, ew. uzupe³niæ (rozdz..4.) - sprawdziæ poziom oleju w silniku, ew. uzupe³niæ (rozdz..4.) - w razie potrzeby dokrêciæ p³ytê t³umi¹c¹(rozdz..4.3).4. Sprawdzanie zapasu paliwa.4.. Silnik HATZ - unieruchomiæ zagêszczarkê w sposób podany w rozdz..7 - oczyœciæ z zabrudzenia otoczenie wlewu paliwa - zdj¹æ korek paliwa (4/) z zbiornika paliwa (3/) Nape³niæ zbiornik czystym paliwem. Iloœæ i rodzaj paliwa patrz rozdz nape³niæ zbiornik do górnej krawêdzi wlewu (4/) Zdj 3 Niebezpieczeñstwo! Nie dopuœciæ do rozlania paliwa na gor¹ce czêœci silnika. Palenie tytoniu i u ywanie otwartego ognia przy tankowaniu jest zabronione Ochrona œrodowiska! Rozlane lub przelane paliwo starannie wytrzeæ. Zabrudzone czyœciwo usun¹æ nie zanieczyszczaj¹c œrodowiska naturalnego. - zamkn¹æ mocno zbiornik paliwa (4/). zdj 4 4

15 .4.. Silnik ROBIN i HONDA - unieruchomiæ zagêszczarkê w sposób podany w rozdz..7 - oczyœciæ z zabrudzenia otoczenie wlewu paliwa - zdj¹æ korek paliwa (3a/) z zbiornika paliwa (3a/) Nape³niæ zbiornik czystym paliwem. Iloœæ i rodzaj paliwa patrz rozdz. 3.4 Zdj 3 a - nape³niæ zbiornik do górnej krawêdzi wlewu (4a/) Niebezpieczeñstwo! Nie dopuœciæ do rozlania paliwa na gor¹ce czêœci silnika. Palenie tytoniu i u ywanie otwartego ognia przy tankowaniu jest zabronione Ochrona œrodowiska! Rozlane lub przelane paliwo starannie wytrzeæ. Zabrudzone czyœciwo usun¹æ nie zanieczyszczaj¹c œrodowiska naturalnego. Zdj 4 a - zamkn¹æ mocno zbiornik paliwa (3a/). 5

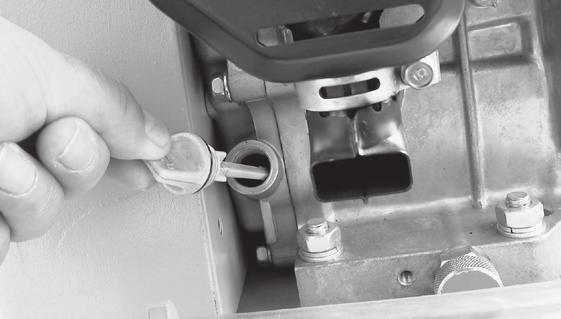

16 .4. Sprawdzenie poziomu oleju.4..silnik HATZ Sprawdzenie poziomu oleju nale y przeprowadziæ w silniku ustawionym poziomo. - miarkê (5/) odkrêciæ, wytrzeæ czyst¹ nie zostawiaj¹c¹ k³aczków szmatk¹ i z powrotem wkrêciæ do gniazda. Miarkê (5/) wkrêciæ!! - miarkê ponownie wyj¹æ. Poziom oleju powinien siêgaæ górnej krawêdzi miarki (5/max). - w razie potrzeby olej uzupe³niæ (rozdz. 3.3.), (iloœæ i rodzaj oleju rozdz.3.4) - miarkê (5/) ponownie mocno wkrêciæ Zdj 5 max..4..silnik ROBIN / HONDA Sprawdzenie poziomu oleju nale y przeprowadziæ w silniku ustawionym poziomo. Zdj 5 a - miarkê (5a/) odkrêciæ, wytrzeæ czyst¹ nie zostawiaj¹c¹ k³aczków szmatk¹ i z powrotem w³o yæ do gniazda. Miarkê nie wkrêcaæ!! - miarkê ponownie wyj¹æ. Poziom oleju powinien siêgaæ górnej krawêdzi miarki (5b/max). min. max. - w razie potrzeby olej uzupe³niæ (rozdz. 3.3.), (iloœæ i rodzaj oleju rozdz.3.4) - miarkê (5a/) ponownie mocno wkrêciæ Zdj 5 b 6

17 .4.3Monta p³yty t³umi¹cej - unieruchomiæ zagêszczarkê wg opisu rozdz.7. - zagêszczarkê podnieœæ do góry za pomoc¹ odpowiedniego urz¹dzenia (patrz rozdz...) Nie przebywaæ pod zawieszonym ciê arem w³o yæ p³ytê t³umi¹c¹ (6/) wraz z uchwytami (6/) pod p³yt¹ doln¹ zagêszczarki (6/4) i zamocowaæ œrubami (6/3). - wyrównaæ p³ytê t³umi¹c¹ (6a/) pod p³yt¹ doln¹ (6a/4) za pomoc¹ otworów pod³o nych p³yty t³umi¹cej - dokrêciæ œruby (6a/) z przodu p³yty dolnej (6a/4) - zamocowaæ p³ytê t³umi¹c¹ (6b/) z ty³u p³yty dolnej za pomoc¹ uchwytu (6b/) i œrub (6b/3). 4 Zdj 6 Wa ne! Zwróciæ uwagê na dok³adne przyleganie p³yty t³umi¹cej do p³yty dolnej. W przeciwnym razie ponowiæ monta p³yty t³umi¹cej wg opisu. 3 Zdj 6a Zdj 6b 3 7

18 .4.4Monta wózka jezdnego - unieruchomiæ zagêszczarkê wg opisu rozdz.7 - zablokowaæ prowadnicê (6c/) zabezpieczeniem (6c/) - zamocowaæ trzpieñ (6d/) w p³ycie dolnej (6d/) - podnieœæ zagêszczarkê z ty³u za pomoc¹ prowadnicy (6e/) - wprowadziæ wózek jezdny (6e/) za pomoc¹ dyszla (6e/3) pod p³ytê doln¹ zagêszczarki (6e/4) - trzpieñ (6f/) za³o yæ na uchwyt (6f/) wózka jezdnego. - za pomoc¹ dyszla (6e/3) transportowaæ zagêszczarkê w ¹danym kierunku. Zdj 6c Zwróciæ uwagê na w³aœciwe zamocowanie trzpienia (6f/) w uchwwycie (6f/) wózka jezdnego. W przeciwnym razie wyst¹puje niebezpieczeñstwo zsuniêcie siê zagêszczarki z wózka jezdnego. - Niebezpieczeñstwo zgniecenia przez usuwaj¹c¹ siê maszynê. Zdj 6d 3 4 Zdj 6e Zdj 6f 8

19 .5 Start Niebezpieczeñstwo! Przed ka dorazowym startem upewniæ siê, czy osoby postronne nie znajduj¹ siê w strefie pracy maszyny, oraz czy wszystkie urz¹dzenia ochronne s¹ technicznie sprawne. Podczas rozruchu w zamkniêtych pomieszczeniach zwróciæ uwagê na odpowiedni¹ wentylacjê Mo liwoœæ zatrucia spalinami!! Nie u ywaæ substancji przyspieszaj¹cych rozruch silnika. Zdj 7.5. Rozruch silnika Hatz - dÿwigniê gazu (7/) przesun¹æ w pozycjê pe³nego gazu - poci¹gn¹æ powoli do wyczuwalnego oporu r¹czkê rozrusznika (8/). - rêkojeœci¹ rozrusznika (8/) powróciæ do pozycji wyjœciowej, a nastêpnie mocno obur¹cz przesun¹æ do przodu. Wa ne! Gdyby silnik nie zapali³ ponowiæ próbê rozruchu. Zdj 8 - Gdy tylko silnik zapali powoli powróciæ r¹czk¹ rozrusznika (8/) do pozycji wyjœciowej. - rozgrzaæ silnik przez ok. 5 min. do temperatury pracy. Wa ne! Przy temperaturach otoczenia poni ej - 5 C nale y przestrzegaæ zaleceñ zawartych w instrukcji obs³ugi producenta silnika. 9

20 .5. Rozruch silnika Robin - Wy³¹cznik zap³onu (9/) ustawiæ w pozycjê "START" - DŸwigniê gazu (7/) przesun¹æ ok. /3 do przodu - Otworzyæ kranik zbiornika paliwa (/) ustawiaj¹c dÿwigniê w pozycjê pionow¹. - DŸwigniê ssania (0/) w zale noœci od temperatury otoczenia i silnika otworzyæ lub zamkn¹æ. a) Przy zimnym silniku i/lub niskiej temperaturze otoczenia dÿwigniê ssania (0/) ca³kowicie zamkn¹æ. b) Przy ciep³ym silniku i/lub wysokiej temperaturze otoczenia dÿwigniê ssania (0/) otworzyæ ca³kowicie lub do po³owy. - Poci¹gn¹æ powoli do wyczuwalnego oporu r¹czkê rozrusznika (/). - Rêkojeœci¹ rozrusznika (/) powróciæ do pozycji wyjœciowej, a nastêpnie mocno obur¹cz przesun¹æ do przodu. Zdj 9 Stop Start Wa ne! Gdyby silnik nie zapali³ ponowiæ próbê rozruchu. Zdj 0 - Gdy tylko silnik zapali powoli powróciæ r¹czk¹ rozrusznika (/) do pozycji wyjœciowej. - DŸwigniê ssania (0/) powoli przesuwaæ do pozycji pe³nego otwarcia i rozgrzaæ silnik przez ok. 5 min. do temperatury pracy. Zamkniêty Otwarty Zdj Zdj 0

21 .5.3 Rozruch silnika Honda - Wy³¹cznik zap³onu (3/) ustawiæ w pozycjê "START" - DŸwigniê gazu (7/) przesun¹æ ok. /3 w lewo - Otworzyæ kranik zbiornika paliwa (4/) ustawiaj¹c dÿwigniê w pozycjê "On" - DŸwigniê ssania (4/) przy zimnym silniku i/lub niskiej temperaturze zewnêtrznej zamkn¹æ ca³kowicie lub do po³owy (obrót w lewo). - DŸwigniê ssania (4/) przy ciep³ym silniku i/lub wysokiej temperaturze zewnêtrznej otworzyæ ca³kowicie lub do po³owy (obrót w prawo). - Poci¹gn¹æ powoli do wyczuwalnego oporu r¹czkê rozrusznika (5/). - Rêkojeœci¹ rozrusznika (5/) powróciæ do pozycji wyjœciowej, a nastêpnie mocno obur¹cz przesun¹æ do przodu. Zdj 3 Stop Start Wa ne! Gdyby silnik nie zapali³ ponowiæ próbê rozruchu. Zdj 4 - Gdy tylko silnik zapali powoli powróciæ r¹czk¹ rozrusznika (5/) do pozycji wyjœciowej. - DŸwigniê ssania (4/) powoli przesuwaæ do pozycji pe³nego otwarcia (obrót w prawo) i rozgrzaæ silnik przez ok. 5 min. do temperatury pracy. Zdj 5

22 .6 Zagêszczanie - Zagêszczarkê uruchomiæ (patrz rozdz..5) Gdy tylko silnik osi¹gnie temperaturê pracy: - DŸwigniê gazu (6/) przesun¹æ w pozycjê pe³nego gazu Pracowaæ zagêszczark¹ tylko w pozycji pe³nego gazu. Tylko w tej pozycji sprzêg³o odœrodkowe zapewnia pe³ne przeniesienie mocy bez zbêdnego tarcia. Wa ne! Po osi¹gniêciu momentu za³¹czenia siê sprzêg³a odœrodkowego nastêpuje automatyczne za³¹czenie wibracji. Zdj 6 Niebezpieczeñstwo! Przy przeszkodach (mur, œciana, rów) uwa aæ aby nie przygnieœæ osób lub przed zsuniêciem siê maszyny do rowu. W czasie przerw w pracy, nawet krótkotrwa³ych zagêszczarkê nale y bezzw³ocznie wy³¹czyæ (rozdz..7) - Zagêszczarkê prowadziæ w ¹danym kierunku za pomoc¹ dÿwigni (6/)..7 Wy³¹czenie zagêszczarki W czasie przerw jak i po zakoñczonej pracy zagêszczarkê odstawiæ na p³askim terenie. Odstawione maszyny stwarzaj¹ce przeszkodê, nale y odpowiednio oznakowaæ. Gdy zagêszczarka zostanie odstawiona na drogach publicznych, nale y zastosowaæ zabezpieczenia, odpowiednie do zarz¹dzeñ kodeksu drogowego. Nie zatrzymywaæ silnika z pe³nego gazu.

23 .7. Wy³¹czenie silnika HATZ - DŸwigniê gazu (7/) przesun¹æ w kierunku strza³ki. - Silnik pozostawiæ na wolnych obrotach przez parê minut. - Wy³¹czyæ silnik przesuwaj¹c dÿwigniê gazu (7/) do oporu Zdj 7.7. Wy³¹czenie silnika ROBIN - DŸwigniê gazu (7/) przesun¹æ do oporu w kierunku strza³ki. - Silnik pozostawiæ na wolnych obrotach przez parê minut. - Zamkn¹æ zawór dop³ywu paliwa (8/). - Silnik wy³¹czyæ wy³¹cznikiem "Stopu" (9/). Zamkniêty Otwarty Zdj8 Zdj 9 3

24 .7.3Wy³¹czenie silnika HONDA - DŸwigniê gazu (0/) przesun¹æ w prawo do oporu. - Silnik pozostawiæ na wolnych obrotach przez parê minut. - Zamkn¹æ zawór dop³ywu paliwa (/) przesuwaj¹c dzwigniê w lewo w pozycjê "OFF". - Silnik wy³¹czyæ wy³¹cznikiem "Stopu" (/). Zdj 0 Zdj Stop Start Zdj 4

25 3 Konserwacja 3. Zasady bezpieczeñstwa w pracach konserwacyjnych. Kontrola Zagêszczarki, zale nie od warunków ich wykorzystania i wed³ug potrzeby, jednak e przynajmniej raz do roku powinny byæ dok³adnie skontrolowane przez rzeczoznawcê. Pisemne œwiadectwo kontroli powinno byæ przechowywane do nastêpnego sprawdzenia. Naprawa i konserwacja Naprawy nale y przeprowadzaæ przy wy³¹czonym silniku. Mo na od tego odst¹piæ je eli charakter pracy wymaga w³¹czenia silnika. Dodatkowo nale y zabezpieczyæ ubijak stopowy przed obsuniêciem. Ochrona œrodowiska! Spuszczone z silników materia³y napêdowe nale y przechowywaæ w odpowiednich pojemnikach i utylizowaæ zgodnie z przepisami Przed prac¹ przy niezabezpieczonych czêœciach nale y zabezpieczyæ silnik spalinowy przed nieprzewidzianym uruchomieniem. Po zakoñczonych pracach naprawczych zamocowaæ prawid³owo wszystkie elementy ochronne. Zmiany i przebudowa. Samowolne zmiany i przebudowy zagêszczarek s¹ ze wzglêdów bezpieczeñstwa niedopuszczalne. W przypadku szkód bêd¹cych nastêpstwem wprowadzonych zmian lub przebudowy, wyklucza siê wszelk¹ odpowiedzialnoœæ producenta. A eby zagwarantowaæ bezpieczne i pewne u ytkowanie nale y u ywaæ wy³¹cznie oryginalnych czêœci zamiennych firmy Weber. Postanowienia dotycz¹ce bezpieczeñstwa producenta silników. Prace konserwacyjne przy silnikach s¹ opisane w za³¹czonych przez producenta instrukcjach obs³ugi silników HATZ / ROBIN / HONDA. 5

26 3. Przegl¹d konserwacyjny Wszystkie czynnoœci konserwacyjne zagêszczarek zawarte s¹ w dwóch tabelach. Czynnoœci konserwacyjne z tabeli nr (rozdzia³ 3...) nale y przeprowadziæ jednorazowo po pierwszym uruchomieniu. Czynnoœci konserwacyjne z tabeli nr (rozdzia³ 3...) nale y powtarzaæ regularnie. Obie tabele posiadaj¹ jednakow¹ strukturê. W rubryce okres konserwacji podana jest iloœæ godzin, po których nale y urz¹dzenie poddaæ konserwacji. W kolumnie Czêœæ do konserwacji znajduje siê wskazówka w którym podzespole powina byæ przeprowadzona czynnoœæ zawarta w kolumnie Czynnoœæ Konserwacyjna. Rubryka uwagi zawiera: - odnoœnik do odpowiedniego rozdzia³u niniejszej instrukcji obs³ugi i konserwacji, w którym opisano bli ej dane czynnoœci konserwacyjne - odnoœniki do innych dokumentacji, w których opisano bli ej przeprowadzenie czynnoœci konserwacyjnych - zalecenia, przez kogo dana konserwacja winna byæ przeprowadzona 3.. Pierwsza konserwacja Okres konserwacji Po pierw szych 0 godz. pracy Czêœæ do konserwacji Czynnoœci konserwacyjne W ibrator - Sprawdziæ naci¹g paska klinowego, ew. naci¹gn¹æ Wskazówka # 3.3.4/5 Po pierw szych 0 godz. pracy Silnik - W ymieniæ olej silnikowy # 3.3. W ibrator - W ymieniæ olej # Ca³a maszyna - Sprawdziæ zamocowania wszystkich œrub, w razie potrzeby dokrêciæ 6

27 3.. Okresowa konserwacja Okres konserwacji po ka dych 8 godz pracy Czêœæ do konserwacji Ca³a maszyna Czynnoœci konserwacyjne - Sprawdziæ wszystkie podzespo³y na uszkodzenia i zu ycie Wskazówka Filtr powietrza - Sprawdziæ na uszkodzenia, wyczyœciæ, ew. wymieniæ na nowy # 3.3. Silnik - Sprawdziæ poziom oleju #.4. po ka dych 50 godz pracy Wibrator - Sprawdziæ pasek klinowy na # uszkodzenia / zu ycie Silnik Robin/Honda - Wymieniæ olej silnikowy # 3.3. po ka dych 50 godz pracy Ca³a maszyna Wszystkie niemalowane elementy - Sprawdziæ œwiecê zap³onow¹, ew. wyczyœciæ lub wymieniæ - Sprawdziæ zamocowania wszystkich œrub, w razie potrzeby dokrêciæ - cienko naoliwiæ po ka dych 500 godz pracy Silnik HATZ - Wymieniæ olej silnikowy # Wyczyœciæ filtr oleju # Sprawdziæ i ew. ustawiæ luz zaworów Upowa niony serwis - Wyczyœciæ kana³u ch³odzenia " silnika - Wyczyœciæ sito t³umika " Wibrator - Wymieniæ olej # Silnik Robin/Honda - Wyczyœciæ gaÿnik, ew. ustawiæ Upowa niony serwis - Wyczyœciæ g³owicê silnika z nagaru " - Ustawiæ luz zaworów " Silnik - Wymieniæ filtr paliwa # Wymieniæ filtr powietrza # 3.3. po ka dych 000 godz pracy Ca³a maszyna - Sprawdziæ wszystkie podzespo³y na uszkodzenia i zu ycie - Usun¹æ rdzê, zabrudzenia i zu yty smar 7

28 3.3 Opis czynnoœci konserwacyjnych 3.3. Wymiana oleju silnikowego Silnik HATZ - zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) Olej z silnika spuszczaæ tylko w czasie, gdy silnik jest ustawiony w pozycji pionowej i jest jeszcze ciep³y - pod spust podstawiæ odpowiednie naczynie Zdj 3 Ochrona œrodowiska! U ywaæ odpowiednio du ego naczynia zbiorczego. Zu yty olej usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego Niebezpieczeñstwo! Niebezpieczeñstwo poparzenia gor¹cym olejem. - wykrêciæ bagnet / korek wlewu oleju (3/) - wykrêciæ os³onê spustu oleju (3/) - wkrêciæ rurê spustu oleju (4/) na zawór spustowy silnika (4/) i opró niæ silnik z oleju Zdj 4 Wa ne! Wkrêcenie rury spustowej powoduje otwarcie zaworu i wyp³yw oleju Po ca³kowitym spuszczeniu starego oleju: - wykrêciærurê spustu oleju (4/) - wkrêciæ os³onê spustu oleju (4/) - nape³niæ olejem silnik poprzez otwór wlewu oleju (3/ ) (iloœæ oleju i rodzaj patrz 3.4) - sprawdziæ poziom oleju w/g rozdz wkrêciæ miarkê poziomu oleju (3/) i mocno dokrêciæ. Sprawdziæ szczelnoœæ. 8

29 3.3.. Czyszczenie filtra oleju w silniku HATZ - zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) - spuœciæ olej z silnika (rozdz 3.3.) - odkrêciæ œrubê (5/) ok. 5 obrotów - wyj¹æ filtr oleju (6/) z obudowy silnika - wydmuchaæ filtr oleju powietrzem z wewn¹trz na zewn¹trz - sprawdziæ uszczelki (6/) na uszkodzenia i obsadzenie. W razie potrzeby wymieniæ filtr oleju na nowy. - lekko naoliwiææ uszczelki (6/) z obu stron filtra oleju - w³o yæ filt oleju (6/) wciskaj¹c go do poru w obudowê silnika. Zdj 5 Przed dokrêceniem œruby sprawdziæ przyleganie sprê yny (6a/) do filtra oleju. - nape³niæ silnik olejem wg opisu rozdz 3.3. Zdj 6 Sprawdziæ szczelnoœæ uk³adu! Zdj 6a 9

30 Silnik ROBIN / HONDA - Zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) Olej z silnika spuszczaæ tylko w czasie, gdy silnik jest ustawiony w pozycji pionowej i jest jeszcze ciep³y 3 - pod spust podstawiæ odpowiednie naczynie Zdj 7 Ochrona œrodowiska! U ywaæ odpowiednio du ego naczynia zbiorczego. Zu yty olej usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego Niebezpieczeñstwo! Niebezpieczeñstwo poparzenia gor¹cym olejem. - wykrêciæ bagnet / korek wlewu oleju (7/) - wykrêciæ os³onê spustu oleju (7/) - wkrêciæ rurê spustu oleju (8/) na zawór spustowy silnika (8/) i opró niæ silnik z oleju Zdj 8 Wa ne! Wkrêcenie rury spustowej powoduje otwarcie zaworu i wyp³yw oleju Po ca³kowitym spuszczeniu starego oleju: - wykrêciærurê spustu oleju (8/) - wkrêciæ os³onê spustu oleju (8/) - nape³niæ olejem silnik poprzez otwór wlewu oleju (7/ ) (iloœæ oleju i rodzaj patrz 3.4) - sprawdziæ poziom oleju w/g rozdz wkrêciæ miarkê poziomu oleju (7/) i mocno dokrêciæ. Sprawdziæ szczelnoœæ. 30

31 3.3. Filtr powietrza; czyszczenie, wymiana Silnik HATZ - odkrêciæ œrubê mocuj¹c¹ (9/) i zdj¹æ pokrywê (9/) z filtra powietrza - wyj¹æ wk³ad filtra powietrza (30/) z obudowy(30/) i wytrzepaæ lub wydmuchaæ sprê onympowietrzem Je eli ni ej podanym sposobem nie osi¹gnie siê wystarczaj¹cego efektu oczyszczenia filtra (np. z powodu zawilgocenia lub zanieczyszczenia filtra olejem), nale y wymieniæ wk³ad filtra na nowy (rodzaj patrz rozdz.3.4.) Zdj 9 - w³o yæ wk³ad filtra (30/) do obudowy - za³o yæ pokrywê (9/) na obudowê i dokrêciæ œrubê (9/) Silnik ROBIN - Poluzowaæ klamry (3/) i zdj¹æ pokrywê (3/) z obudowy - Zdj¹æ wk³ad filtra powietrza (3/) - Zdj¹æ wstêpny filtr powietrza (3/3) - Wymyæ wstêpny wk³ad filtra (3/3) w benzynie lub œrodku pior¹cym, a nastêpnie wysuszyæ - Wytrzepaæ lub wydmuchaæ g³ówny filtr powietrza (3/) z zabrudzenia Zdj 30 Ochrona œrodowiska! Œrodki pior¹ce usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego Je eli ni ej podanym sposobem nie osi¹gnie siê wystarczaj¹cego efektu oczyszczenia filtra (np. z powodu zawilgocenia lub zanieczyszczenia filtra olejem), nale y wymieniæ wk³ad filtra na nowy (rodzaj patrz rozdz.3.4.) Zdj 3 - Za³o yæ wstêpny filtr (3/3) na wk³ad filtra (3/) - Za³o yæ kpl. filtr - Za³o yæ pokrywê na obudowê (3/) i zabezpieczyæ klamrami (3/) 3 Zdj 3 3

32 Silnik HONDA - Odkrêciæ nakrêtkê (33/) i zdj¹æ pokrywê (33/) z obudowy - Odkrêciæ œrubê (35/) mocuj¹c¹ wk³ad filtra - Wyj¹æ wk³ad filtra powietrza (34/) - Zdj¹æ wstêpny filtr powietrza (34/) - Wymyæ wstêpny wk³ad filtra (34/) w benzynie lub œrodku pior¹cym, a nastêpnie wysuszyæ - Wytrzepaæ lub wydmuchaæ g³ówny filtr powietrza (34/) z zabrudzenia Ochrona œrodowiska! Œrodki pior¹ce usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego Zdj 33 Je eli ni ej podanym sposobem nie osi¹gnie siê wystarczaj¹cego efektu oczyszczenia filtra (np. z powodu zawilgocenia lub zanieczyszczenia filtra olejem), nale y wymieniæ wk³ad filtra na nowy (rodzaj patrz rozdz.3.4.) - Za³o yæ wstêpny filtr (34/) na wk³ad filtra (34/) - Za³o yæ kpl. filtr (35/) i zabezpieczyæ œrub¹ (35/) - Za³o yæ pokrywê na obudowê (33/) i zabezpieczyæ œrub¹ (33/) Zdj 34 Zdj 35 3

33 3.3.3 Wymiana filtra paliwa - zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) Niebezpieczeñstwo! Czynnoœæ ta mo e byæ dokonana jedynie przy zimnym silniku Silnik HATZ Zdj 36 - zdj¹æ pokrywê zbiornika paliwa (36/) - wyj¹æ filtr paliwa (37/) - zdj¹æ przewody paliwa (37/) z filtra - za³o yæ nowy filtr - w³o yæ filtr paliwa do zbiornika i zamkn¹æ pokrywê (36/) Ochrona œrodowiska! Resztki rozlanego paliwa natychmiast wytrzeæ. Zu yty filtr paliwa i nasycone paliwem czyœciwo usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego. Zdj Silnik ROBIN - zdj¹æ pokrywê zbiornika paliwa (38/) - wyj¹æ sitko paliwa (38/) i wyczyœciæ - monta wykonaæ w odwrotnej kolejnoœci. Ochrona œrodowiska! Resztki rozlanego paliwa natychmiast wytrzeæ. Zu yty filtr paliwa i nasycone paliwem czyœciwo usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego. Zdj 38 - odkrêciæ szklany odstojnik (39/) znajduj¹cy siê w kraniku paliwa (39/). - wyj¹æ sitko ze szklanego odstojnika (39/) i wyczyœciæ. Przy uszkodzeniach sitko wymieniæ. - monta wykonaæ w odwrotnej kolejnoœci. - sprawdziæ szczelnoœæ uk³adu. Zdj 39 33

34 3.3.4 Sprawdzenie stanu i naci¹gu paska klinowego - Zagêszczarkê jak opisano w rozdz..7 wy³¹czyæ - Zdj¹æ os³onê paska klinowego (40/) poprzez odkrêcenie œrub (40/). - Sprawdziæ stan paska klinowego (4/) na rysy, zdarcia, zu ycie. - Przy nadmiernym zu yciu, pasek klinowy wymieniæ, wg opisu rozdz Zwróciæ uwagê na prawid³owy bieg paska klinowego na tarczy pasowej Zdj 40 Pasek klinowy jest naci¹gany poprzez specjaln¹ budowê sprzêg³a odœrodkowego Wymiana paska klinowego - Odkrêciæ górn¹ os³onê paska klinowego ( 40/) poprzez odkrêcenie œrub mocuj¹cych (40/). - Odkrêciæ doln¹ paska klinowego ( 4/) poprzez odkrêcenie œrub mocuj¹cych (4/). - Za³o yæ nowy pasek klinowy (4/), (zwróciæ uwagê na prawid³ow¹ d³ugoœæ!!!) Zdj 4 Zwróciæ uwagê na prawid³owy bieg paska klinowego na tarczy pasowej zw³aszcza po pracach naprawczych. W przypadku nie dostatecznego napiêcia nowego paska klinowego wykonaæ nastêpuj¹ce czynnoœci: - poluzowaæ nakrêtki (43/) - przesun¹æ podstawê silnika(43/) do góry - dokrêciñæ nakrêtki (43/) Zdj 4 Zdj 43 34

35 3.3.6 Wymiana oleju w wibratorze - Zagêszczarkê wg opisu w rozdz..7 wy³¹czyæ Olej wymieniaæ tylko przy ciep³ej maszynie. Niebezpieczeñstwo! Przy wszystkich pracach naprawczo-konserwacyjnych zabezpieczyæ maszynê przed zsuniêciem - Niebezpieczeñstwo skaleczenia!! - Ustawiæ zagêszczarkê w sposób u³atwiaj¹cy dostêp do œruby spustu oleju (44/) Zdj 44 Oczyœciæ œrubê spustu/ wlewu oleju z zabrudzenia. - Przygotowaæ odpowiednio du e naczynie zbiorcze zu ytego oleju - Wykrêciæ œrubê spustu/wlewu oleju (44/) - Opró niæ wibrator z oleju (44/) Zwróciæ uwagê na czystoœæ gwintu œrub. Ochrona œrodowiska! Resztki rozlanego oleju natychmiast wytrzeæ. Zu yty olej i nasycone olejem czyœciwo usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego. - Nachyliæ zagêszczarkê u³atwiaj¹c wlew oleju - Nape³niæ wibrator olejem (iloœæ i rodzaj oleju patrz rozdz. 3.4) Wkrêciæ œrubê wlewu/spustu (43/) oleju. Zdj 45 Olej Hydrauliczna zmiana kierunku pracy maszyny G³owica sterunj¹ca (45/) wype³niona zosta³a olejem hydraulicznym. Poprzez ruch dÿwigni (45/) nastêpuje zmiana kierunku pracy maszyny. G³owica steruj¹ca po³¹czona jest z skrzynk¹ zabieraka (47/) poprzez przewód hydrauliczny W przypadku problemów z sterowaniem maszyny wykonaæ nastêpuj¹ce czynnoœci: - Odkrêciæ œrubê wlewu oleju (46/) w g³owicy steruj¹cej (46/). - Nape³niæ g³owicê olejem hydraulicznym (rodzaj oleju patrz. rozdz. 3.4) wg rys. 46. Prowadnicê rêczn¹ ustawiæ pionowo. - Wkrêciæ œrubê wlewu oleju (46/) - Odpowietrzyæ uk³ad hydrauliczny poprzez poluzowanie œruby odpowietrzaj¹cej (47/) w skrzynce zabieraka (47/). - Mocno dokrêciæ œrubê odpowietrzaj¹c¹ (47/) Zdj 46 Zdj 47 35

36 3.4 Tabela iloœci nape³niania Element Rodzaj paliwa Iloœæ Lato Zima R HD Hatz Robin Honda Silnik Olej silnikowy SAE 0 W 40 0,9 l,0 l, l (-0 ~ + 50 C) API - CD CE -CF-CG lub SHPD lub CCMC - D - D3 - PD Zbiornik paliwa Diesel Olej napêdowy wg DIN 560-DK lub BS869-A/A lub STM D975-D/D Normalna benzyna bezo³owiowa 6,0 l 6,0 l wg DIN 5607 Syntetyczny olej API GL-5/GL-4 Wibrator Pierwsze nape³nianie Fuchs Titan,5 l,5 l,5 l 5 Speed SL 75 W 90 3,0 l Prze³¹cznik hydrauliczny Olej hydrauliczny ISO VG 46, Pierwsze nape³nianie wg potrzeby wg potrzeby wg potrzeby Fuchs Renolin MR 46 MC Miejsca smarowania Smar wysokociœnieniowy (litowy), wg DIN 585-KPF wg potrzeby wg potrzeby wg potrzeby 36

37 4 Zak³ócenia w pracy 4. Uwagi ogólne Je eli wystêpuj¹ na jakieœ zak³ócenia w pracy zagêszczarki, nale y post¹piæ nastêpuj¹co: - zatrzymaæ zagêszczarkê zgodnie z opisem (rozdz..7) - zlokalizowaæ zak³ócenia (patrz rozdz szukanie przyczyny usterki) - usun¹æ przyczynê usterki (patrz rodz. 3 - Konserwacja, Przegl¹dy konserwacyjne lub rozdz. - Opis urz¹dzenia). Wskazówka! Usuniêcie usterek dotycz¹cych silnika opisane jest w instrukcji warszatatowej producenta silnika. Szczegó³owy opis czynnoœci naprawczych podanych w rozdz.4.. umo liwia szybkie usuniêcie usterki. Wa ne jest zachowanie kolejnoœci podczas naprawy. Prace konserwacyjno-naprawcze przeprowadzaæ tylko przy u yciu w³aœciwych i sprawnych narzêdzi. Jednoczeœnie nale y przestrzegaæ wszystkich zaleceñ i wskazówek niniejszej INSTRUKCJI OBS UGI I KONSERWACJI i zachowaniem przepisów bezpieczeñstwa pracy. Je eli po wymianie jakiegoœ elementu usterka nie zosta³a usuniêta, nale y przeprowadziæ nastêpn¹, opisan¹ czynnoœæ naprawcz¹. W przypadku niemo noœci usuniêcia usterki mimo przeprowadzenia kolejnych, opisanych czynnoœci, usterkê winnien usun¹æ autoryzowany serwis. 37

38 4. Przyczyny i usuwanie usterek Usterka Przyczyna Naprawa Uwagi Zagêszczarki nie mo na uruchomiæ B³¹d obs³ugi wykonaæ czynnoœci uruchomienia jak opisano #.5 Brak paliwa sprawdziæ zapas paliwa #.4. Zabrudzony filtr paliwa wymieniæ # Zabrudzony filtr powietrza sprawdziæ filtr powietrza ew. wymieniæ # 3.3. Brak wibracji / brak lub zbyt wolny posuw do przodu Uszkodzony pasek klinowy wymieniæ pasek klinowy # OpóŸniona zmiana kierunku pracy Zapowietrzony uk³ad hydrauliczny Odpowietrzyæuk³ad hydrauliczny # Wskazówki dla u ytkowników w Polsce Ze wzglêdu na poziom ha³asu na stanowisku operatora konieczne jest stosowanie ochronników s³uchu np.: MWD, ELA II Poziom ekspozycji na ha³as odniesiony do 8-godzinnego dnia pracy: Maksymalny poziom dÿwiêku A wg Szczytowy poziom dÿwiêku C L = 94,4 db(a) L = 98,0 db(a) L = 3,0 db(c) Ze wzglêdu na to, e drgania na stanowisku pracy operatora przekraczaj¹ wartoœci normatyczne zaleca siê u ywanie rêkawic antywibracyjnych: awx,œr =,93 m/s awy, œr = 4,9 m/s awz,œr = 4,8 m/s Zagêszczarka zaliczona zosta³a do III kategorii wg PN-90/N W zwi¹zku z powy szym zaleca siê ograniczenie czasu ekspozycji ze wzg. na ha³as i drgania do ok.65 minut. Dalsze informacje uzyskacie Pañstwo u autoryzowanych sprzedawców firmy Weber lub bezpoœrednio w siedzibie firmy. 38

39 5 Zasady przechowywania maszyn Je eli zachodzi potrzeba przechowywania maszyny przez d³u szy okres (ok. -6 miesiêcy), np. w okresie zimowym to nale y zagêszczarkê przechowywaæ w miejscu suchym i wolnym od mrozu. Przedtem nale y jednak wykonaæ wszystkie zalecane czynnoœci opisane w rozdz. 5.. Przed przyst¹pieniem do pracy po okresie zimowym nale y wykonaæ czynnoœci opisane w rozdz. 5.. Gdyby zachodzi³a potrzeba d³u szego przechowywania maszyny (powy ej 6 miesi¹cy), nale y skontaktowaæ siê z autoryzowanym serwisem Firmy WEBER 5. Czynnoœci przed zimowym przechowywaniem maszyny Czêœæ do konserwacji Czynnoœci konserwacyjne Ca³a zagêszczarka - dok³adnie wyczyœciæ - sprawdziæ szczelnoœæ, mocowanie i stan techniczny maszyny - w razie potrzeby wynik³e usterki usun¹æ Uwagi Silnik - sprawdziæ i ew. uzupe³niæ poziom oleju #.4. - w miejscu przechowywania maszynê uruchomiæ do temp. Pracy - maszynê wy³¹czyæ #.7 Zbiornik paliwa - uzupe³niæ poziom paliwa do dolnej krawêdzi wlewu #.4. Wszystkie nie malowane czêœci - cienko naoliwiæ 5. Ponowne u ycie maszyny po okresie zimowym Czêœæ do konserwacji Ca³a zagêszczarka - dok³adnie wyczyœciæ Czynnoœci konserwacyjne Uwagi - wykonaæ czynnoœci jak przy pierwszym uruchomieniu #.4. 39
