1 INSTRUKCJA OBS UGI I KONSERWACJI 0704 CF 4 HATZ B 0 ROBIN EY5 HONDA GX60 MASCHINENTECHNIK Sp. z o.o Stara Wieœ / Nadarzyn ul. Grodziska 7 Tel / / Tel / / Fax / / CF 4

2 CF 4

3 Przedmowa Instrukcja obs³ugi i konserwacji opisuje bezpieczne u ytkowanie zagêszczarki gruntu typu CF 4. Nale y zapoznaæ siê ze wszystkimi szczegó³ami tej instrukcji przed pierwszym uruchomieniem maszyny. Prosimy o dok³adne przestrzeganie wszystkich wskazówek i o przeprowadzenie w zalecanej kolejnoœci wszystkich opisanych czynnoœci. W rozdziale przedstawiony zosta³ przegl¹d poszczególnych podzespo³ów i opis ich wzajemnego wspó³dzia³ania. Rozdzia³ opisaje czynnoœci uruchomienia, zatrzymania oraz pracy maszyny. Rozdzia³ 3 zawiera przegl¹d niezbêdnych czynnoœci konserwacyjnych i opis czynnoœci specyficznych. Rozdzia³ 4 obejmuje wskazania do usuwania usterek przez obs³uguj¹cego. W rozdziale 5 opisano czynnoœci zimowego przechowywania maszyny. Staramy siê dbaæ szczególnie o formê graficzn¹ i tekst objaœnieñ aby dobrze s³u y³y u ytkownikowi. Wskazówki, które odnosz¹ siê do ilustracji ujête s¹ w nawiasy. Przyk³ad : (/) oznacza rysunek, wskazane miejsce. Przyk³ad : (/3,6) oznacza rysunek, wskazane miejsce 3 i 6. Wa ne informacje dla operatora i konserwatora oznaczone s¹ piktogramami. Wa ne! oznacza wa n¹ informacjê, któr¹ obs³uguj¹cy lub konserwuj¹cy musi znaæ i stosowaæ. Ochrona œrodowiska! oznacza opis pracy i postêpowanie wymagaj¹ce przestrzegania ustaleñ i przepisów o ochronie œrodowiska i utylizacji odpadów. Ostrze enie - oznacza prace i postêpowanie, które s¹ warunkiem unikniêcia szkód albo zniszczeñ. Niebezpieczeñstwo! oznacza prace i postêpowanie, które s¹ warunkiem wykluczenia zagro enia osób obs³uguj¹cych. Dalsze informacje otrzymacie Pañstwo od autoryzowanych sprzedawców firmy WEBER lub bezpoœrednio pod adresem: WEBER Maschinentechnik Sp. z o.o. ul. Grodziska Stara Wieœ / Nadarzyn Tel Fax CF 4 3

4 OGÓLNE PRZEPISY BEZPIECZEÑSTWA Nale y przeczytaæ i przestrzegaæ wszystkich wskazówek dotycz¹cych bezpieczeñstwa (zobacz tak e objaœnienie piktogramów w przedmowie), w przeciwnym razie: istnieje zagro enie dla zdrowia i ycia u ytkownika oraz niebezpieczeñstwo uszkodzenia maszyny i innych dóbr. Obok instrukcji obs³ugi i przepisów obowi¹zuj¹cych w kraju u ytkownika i miejsca zastosowania nale y przestrzegaæ regu³ bezpieczeñstwa i fachowej obs³ugi maszyny. Zastosowanie zagêszczarki gruntu Zagêszczarka gruntu mo e byæ u ywana wy³¹cznie z zaleceniami za³¹czonej instrukcji i obs³ugi i konserwacji. U ycie zgodnie z przeznaczeniem obejmuje zagêszczanie: wiru piasku (gruntu) asfaltu szutru wilgotnego betonu kostki polbrukowej Ka de inne zastosowanie uznaje siê za nieprzepisowe i zale ne wy³¹cznie od oceny u ytkownika. Praca zagêszczark¹ Zagêszczarkê mo e obs³ugiwaæ osoba pe³noletniaposiadaj¹ca odpowiednie uprawnienia. Wyposa enie ochronne Przy pracy opisanej w instrukcji zagêszczarki, mo e zostaæ przekroczona wartoœæ dopuszczalnego ciœnienia akustycznego = 90 db (A) na stanowisku pracy operatora. W zwi¹zku z tym niezbêdne jest stosowanie ochronników s³uchu patrz strona Informacje dla u ytkowników w Polsce. Do pozosta³ych œrodków ochronnych nale ¹: rêkawice antywibracyjne, he³m ochronny, buty ochronne (patrz rozdzia³ zalecenia dla u ytkowników polskich). 4 CF 4

5 Spis treœci Przedmowa...3 Ogólne przepisy bezpieczeñstwa...4. Opis...6. Zdjêcie...6. Opis urz¹dzenia Dane techniczne...8 Obs³uga...0. Postanowienia dotycz¹ce bezpiecznej obs³ugi...0. Transport..... Za³adunek dÿwigiem....3 Pierwsze uruchomienie....4 Czynnoœci przed rozpoczêciem pracy Sprawdzenie zapasu paliwa Silnik HATZ Silnik ROBIN / HONDA Sprawdzenie poziomu oleju Silnik HATZ Silnik ROBIN / HONDA Monta p³yty t³umi¹cej Mocowanie wózka jezdnego Monta urz¹dzenia do zraszania wod¹ Start Rozruch silnika HATZ Rozruch silnika ROBIN Rozruch silnika HONDA Zagêszczanie Wy³¹czenie zagêszczarki Wy³¹czenie silnika HATZ Wy³¹czenie silnika ROBIN Wy³¹czenie silnika HONDA Konserwacja Zasady bezpieczeñstwa w pracach konserwacyjnych Przegl¹d konserwacyjny Pierwsza konserwacja Okresowa konserwacja Opis czynnoœci konserwacyjnych Wymiana oleju silnikowego Silnik HATZ Czyszczenie filtra oleju w silniku HATZ Wymiana oleju w silniku ROBIN / HONDA Filtr powietrza; czyszczenie / wymiana Silnik Hatz Silnik ROBIN Silnik HONDA Wymiana filtra paliwa Silnik HATZ Silnik ROBIN Sprawdzenie naci¹gu paska klinowego Wymiana paska klinowego Wymiana oleju w wibratorze Tabela iloœci nape³niania Zak³ócenia w pracy Uwagi ogólne Przyczyny i usuwanie usterek Zalecenie dla u ytkowników w Polsce Zasady przechowywania maszyn Czynnoœci przed zimowym przechowywaniem maszyn Ponowne u ycie maszyny po okresie zimowym Weber Maschinentechnik GmbH...4 CF 4 5

6 Opis. Zdjêcie Zdj CF 4 Zbiornik wody (wyposa enie dodatkowe) Zbiornik paliwa 3 Prowadnica 4 Wózek jezdny (Wyposa enie dodatkowe) 5 Podstawa silnika 6 P³yta dolna 7 Os³ona paska klinowego 8 Zraszacz wody (wyposa enie dodatkowe) 9 Silnik 0 Ucho dÿwigowe P³yta miêkka (Wyposa enie dodatkowe bez zdjêcia) 6 CF 4

7 . Opis urz¹dzenia Zagêszczarki gruntu CF / 4 u ywane s¹ do zagêszczania gruntu ( wir, t³uczeñ i piasek) na p³askim terenie jak równie znajduj¹ szerokie zastosowanie przy robotach kanalizacyjnych. Napêd Zagêszczarki gruntu typu CF / napêdzane s¹ silnikiem 4-taktowym benzynowym ROBIN lub HONDA lub silnikiem wysokoprê nym HATZ-Diesel (/9). Wa ne! Opis silnika i jego dane techniczne opisane zosta³y w rozdz..3 (Dane techniczne) ninejszej instrukcji. Zasada dzia³ania Silnik napêdowy (/9) uruchamia bezpoœrednio poprzez sprzêg³o odœrodkowe wibrator. Wibrator umieszczony jest na p³ycie dolnej (/6) i wprowadza j¹ w drgania. Wibracje p³yty dolnej powoduj¹ zagêszczanie i ruch maszyny do przodu. Wyposa enie dodatkowe Jako wyposa enie dodatkowe mo na u yæ : p³ytê t³umi¹c¹ (rozdz..4.3), zraszacz wody (/,8) i wózek jezdny (/4) s³u ¹cy do transportu urz¹dzenia na placu budowy. Obs³uga Silnik uruchamiany jest za pomoc¹ urz¹dzenia rozruchowego (rozdz..5). Iloœæ obrotów sinlika sterowana jest bezpoœrednio na maszynie. Sterowanie maszyn¹ odbywa siê za pomoc¹ prowadnicy (/ 3). CF 4 7

8 .3 Dane techniczne CF 4 Hatz CF 4 Robin CF 4 Honda Ciê ar Ciê ar w³asny Wymiary D³ugoœæ ca³kowita (mm) Szerokoœæ ca³kowita (mm) Wysokoœæ robocza (mm) D³ugoœæ p³yty dolnej (mm) Powierzchnia robocza (mm) 390 x x x 500 Napêd Prod. silnika Hatz Robin Honda Typ B 0 EY 0 GX 60 Moc silnika (kw/ps) 3,4 (4,6) 3,4 (4,6) 4,0 (5,5) Rodzaj silnika 4-Takt-Diesel 4-Takt-Benzyn 4-Takt-Benzyn Max. liczba obrotów Szybkoœæ robocza (m/min) * Pokonywania wzniesieñ (%) * Dzia³anie wg³êbne (cm) * Wydajnoœæ (m/h) * Wibracja System Rodzaj napêdu Wibrator jednowa³owy Mechaniczny Czêstotliwoœæ (Hz) Si³a odœrodkowa (kn) * W zale noœci od rodzaju zagêszczanego pod³o a 8 CF 4

9 CF 4 Hatz CF 4 Robin CF 4 Honda Natê enie ha³asu i wibracje * Poziom dÿwiêku (na stanowisku pracy, wg 000/4/EG, w db(a)) Natê enie ha³asu (wg 000/4/EG, w db(a)) Drgania na stanowisku pracy (Wartoœæprzyspieszenia na rêkojeœci mierzona wg 00/44/EG, Part, w m/s²) 96,5 9,5 9, * Podane wartoœci natê enia ha³asu i wibracje zmierzone zosta³y wg Normy EG-Maschinenrichtlinie wydanie (000/4/EG) przy roboczej prêdkoœci obrotowej silnika i za³¹czonej wibracji. Podczas eksploatacji na placu budowy mog¹ zaistnieæ ró nice wartoœci mierzonych w zale noœci od istniej¹cych warunków pracy. Typ Masch.-Nr. Betriebsgewicht Baujahr Weber Maschinentechnik GmbH Postfach Bad Laasphe-Rückershausen 3 4 Nr. maszyny 3 Typ silnika Rok prod. 4 Nr. seryjny silnika CF 4 9

10 . Obs³uga.. Postanowienia dotycz¹ce bezpiecznej obs³ugi. Urz¹dzenia zabezpieczaj¹ce i ochronne Przed rozpoczêciem ka dej zmiany roboczej, operator musi sprawdziæ dzia³anie urz¹dzeñ obs³ugowych i zabezpieczaj¹cych oraz w³aœciwe za³o enie os³on. Ubijaki stopowe mog¹ byæ wykorzystywane tylko z u yciem wszystkich urz¹dzeñ ochronnych. Operator przed uruchomieniem ubijaka musi za³o yæ swoje osobiste ochronniki s³uchu. Silnik mo e byæ uruchomiony dopiero po stwierdzeniu, e ubijak stopowy znajduje siê na pewnym pod³o u. Je eli wyst¹pi¹ usterki. Je eli zostan¹ stwierdzone braki dotycz¹ce dzia³ania urz¹dzeñ zabezpieczaj¹cych albo inne usterki, które maj¹ wp³yw na bezpieczeñstwo eksploatacji nale y natychmiast zatrzymaæ urz¹dzenie i powiadomiæ osobê nadzoruj¹c¹. Zachowanie siê operatora. W czasie eksploatacji nale y ci¹gle obserwowaæ stan maszyny pod wzglêdem jej bezpiecznego dzia³ania. Operator nie mo e oddalaæ siê od urz¹dzeñ steruj¹cych ubijaka i musi ci¹gle w sposób wystarczaj¹cy obserwowaæ pole pracy maszyny. Je eli obserwacja jest utrudniona musi byæ wyznaczona druga osoba, która obserwuje pole dzia³ania. Statecznoœæ Ubijak stopowy mo e byæ eksploatowana tylko wtedy, je eli jest zapewniona jej pe³na statecznoœæ. Statecznoœæ jest szczególnie zagro ona np. na krawêdziach skarp i osuwiskach. Dlatego nale y utrzymywaæ odstêp od krawêdzi skarp i osuwisk. Jazda i zagêszczanie. Przy zagêszczaniu na wzniesieniach lub spadkach operator musi ci¹gle iœæ z boku maszyny. Zabrania siê pracy na wzniesieniach, których stromizna przewy sza zdolnoœci pokonywania wzniesieñ ubijaka stopowego. Wzniesienia i spadki musz¹ byæ zagêszczane ze szczególn¹ ostro noœci¹ i zawsze w kierunku na wprost, do góry lub na dó³. Niebezpieczeñstwo! Przy wzniesieniach i spadkach wilgotne lub lu ne pod³o a znacznie zmniejszaj¹ przyczepnoœæ ubijaka stopowego. Podwy szone zagro enie wypadkiem! Podczas jazdy po nierównoœciach i krawê nikach tak prowadziæ maszynê, aby unikaæ nag³ego wybicia prowadnicy. Jednoczeœnie manewry takie wykonywaæ ze zmniejszon¹ szybkoœci¹. Nie pracowaæ o obszarze poœlizgu sprzêg³a!!!: 0 CF 4

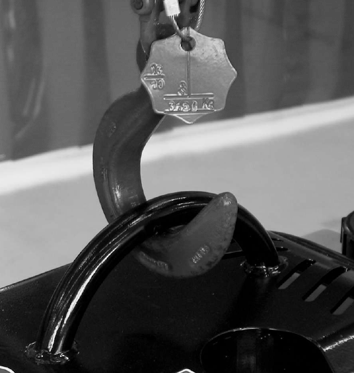

11 . Transport. Na krótkie odleg³oœci w obrêbie placu budowy, maszynê mo na przemieszczaæ za pomoc¹ wózka jezdnego (rozdz..4.4). W przypadku transportu na dalsze odleg³oœci nale y za³adowaæ urz¹dzenie za pomoc¹ dÿwigu na odpowiedni œrodek transportu (przyczepa, samochód ciê arowy)... Za³adunek dÿwigiem. - unieruchomiæ ubijak (rozdz..7) Niebezpieczeñstwo! Nie podnosiæ maszyny za prowadnicê rêczn¹ (/ 3). Niebezpieczeñstwo przewrotu maszyny. - hak dÿwigu zaczepiæ na uchwycie s³u ¹cym do podnoszenia zagêszczarki (/). Wa ne! U ywaæ wy³¹cznie podnoœnika lub dÿwigu o odpowiedniej noœnoœci. - maszynê za³adowaæ na odpowiedni œrodek transportu Wa ne! Nie przebywaæ pod zawieszonym ciê arem. Zdj.3 Pierwsze uruchomienie Wa ne! Wykonaæ czynnoœci przed rozpoczêciem pracy (rozdz..4) Przestrzegaæ okresów konserwacji zalecanych po pierwszym uruchomieniu (rozdz.3..). CF 4

12 .4 Czynnoœci przed rozpoczêciem pracy. - sprawdziæ zagêszczarkê optycznie czy nie ma widocznych uszkodzeñ - sprawdziæ zamocowanie wszystkich po³¹czeñ œrubowych, w razie potrzeby dokrêciæ œruby - sprawdziæ poziom paliwa, ew. uzupe³niæ (rozdz..4.) - sprawdziæ poziom oleju w silniku, ew. uzupe³niæ (rozdz..4.) - w razie potrzeby dokrêciæ p³ytê t³umi¹c¹(rozdz..4.3) - w razie potrzeby zamocowaæ wózek jezdny (rozdz..4.4) - ew. sprawdziæ zapas wody zraszaj¹cej, w razie potrzeby uzupe³niæ czyst¹ wod¹ (rozdz..4.5).4. Sprawdzanie zapasu paliwa.4.. Silnik HATZ - unieruchomiæ zagêszczarkê w sposób podany w rozdz..7 - oczyœciæ z zabrudzenia otoczenie wlewu paliwa - zdj¹æ korek paliwa (4/) z zbiornika paliwa (3/) Nape³niæ zbiornik czystym paliwem. Iloœæ i rodzaj paliwa patrz rozdz nape³niæ zbiornik do górnej krawêdzi wlewu (4/) Zdj 3 Niebezpieczeñstwo! Nie dopuœciæ do rozlania paliwa na gor¹ce czêœci silnika. Palenie tytoniu i u ywanie otwartego ognia przy tankowaniu jest zabronione Ochrona œrodowiska! Rozlane lub przelane paliwo starannie wytrzeæ. Zabrudzone czyœciwo usun¹æ nie zanieczyszczaj¹c œrodowiska naturalnego. Zdj 4 - zamkn¹æ mocno zbiornik paliwa (3/) korkiem (3/ ). CF 4

13 .4.. Silnik ROBIN / HONDA - unieruchomiæ ubijak w sposób podany w rozdz..7 - oczyœciæ z zabrudzenia otoczenie wlewu paliwa (4/). - zdj¹æ korek paliwa (4/) z zbiornika paliwa (4/) Nape³niæ zbiornik czystym paliwem. Iloœæ i rodzaj paliwa patrz rozdz. 3.4 Zdj 5 - nape³niæ zbiornik do górnej krawêdzi wlewu (5/) Niebezpieczeñstwo! Nie dopuœciæ do rozlania paliwa na gor¹ce czêœci silnika. Palenie tytoniu i u ywanie otwartego ognia przy tankowaniu jest zabronione Zdj 6 Ochrona œrodowiska! Rozlane lub przelane paliwo starannie wytrzeæ. Zabrudzone czyœciwo usun¹æ nie zanieczyszczaj¹c œrodowiska naturalnego. - zamkn¹æ mocno zbiornik paliwa (4/)..4. Sprawdzenie poziomu oleju.4..silnik HATZ Sprawdzenie poziomu oleju nale y przeprowadziæ w silniku ustawionym poziomo. - miarkê (7/) odkrêciæ, wytrzeæ czyst¹ nie zostawiaj¹c¹ k³aczków szmatk¹ i z powrotem wkrêciæ do gniazda. Zdj 7 max Miarkê (7/) wkrêciæ!! - miarkê ponownie wyj¹æ. Poziom oleju powinien siêgaæ górnej krawêdzi miarki (7/max). - w razie potrzeby olej uzupe³niæ (rozdz. 3.3.), (iloœæ i rodzaj oleju rozdz.3.4) - miarkê (7/) ponownie mocno wkrêciæ CF 4 3

14 .4..Silnik ROBIN / HONDA Sprawdzenie poziomu oleju nale y przeprowadziæ w silniku ustawionym poziomo. - miarkê (8/) odkrêciæ, wytrzeæ czyst¹ nie zostawiaj¹c¹ k³aczków szmatk¹ i z powrotem w³o yæ do gniazda. Miarkê nie wkrêcaæ!! - miarkê ponownie wyj¹æ. Poziom oleju powinien siêgaæ górnej krawêdzi miarki (9/max). Zdj 8 min. max. - w razie potrzeby olej uzupe³niæ (rozdz. 3.3.), (iloœæ i rodzaj oleju rozdz.3.4) - miarkê (9/) ponownie mocno wkrêciæ Zdj 9 4 CF 4

15 .4.3 Monta p³yty t³umi¹cej - unieruchomiæ zagêszczarkê wg opisu rozdz.7. - podnieœæ maszynê wg opisu rozdz... - w³o yæ p³ytê t³umi¹c¹ (0/) pod p³yt¹ doln¹ zagêszczarki (0/4). - zamocowaæ p³ytê t³umi¹c¹ (0/) za pomoc¹ p³askownika (0/) i œrub z przodu do p³yty dolnej zagêszczarki (0/4). - mocno dokrêciæ nakrêtki. Zdj Monta wózka jezdnego - Unieruchomiæ zagêszczarkê wg opisu rozdz.7 - Zamocowaæ wózek jezdny (/) za pomoc¹ œrub (0/) do podstawy sinika (/3) - Nacisn¹æ prowadnicê (/) i zablokowaæ zabezpieczeniem (/) - Zwolniæ blokadê (/4) i opuœciæ wózek jezdny do do³u (/) - Za pomoc¹ prowadnicy rêcznej (/) przechyliæ zagêszczarkê do przodu i wsun¹æ wózek jezdny (/ 3) pod p³ytê doln¹ (/4). - Podczas pracy ustawiamy wózek jezdny (/3) w górne po³o enie i blokujemy za pomoc¹ rygla (/4) 3 Zdj 4 3 Podczas zagêszczania zablokowaæ zabezpieczenie (/4). Zdj 4 Podczas zagêszczania obowi¹zkowo zwolniæ zabezpieczenie prowadnicy rêcznej (/). CF 4 5

16 .4.5 Monta urz¹dzenia do zraszania wod¹ - Zamocowaæ rurkê zraszacza (3/) za pomoc¹ œrub (3/) z przodu maszyny. - Zamocowaæ zbiornik wody (4/) za pomoc¹ œrub (4/) do ramy ochronnej - Otwarcie kurka (4/3) powoduje wyp³yw wody poprzez rurkê zraszacza (3/) przed p³yt¹ doln¹ maszyny. Nape³niaæ zbiornik (4/) tylko czyst¹ wod¹. Niebezpieczeñstwo zatkania dysz zraszacza. (3/) - Otworzyæ zamkniêcie (5/) zbiornika wody i uzupe³niæ czyst¹ wod¹. Zdj 3 3 W okresie obni onej temperatury zewnêtrznej opró niæ ca³kowicie zbiornik wody (5/) Zdj 4 Zdj 5 6 CF 4

17 .5 Start Niebezpieczeñstwo! Przed ka dorazowym startem upewniæ siê, czy osoby postronne nie znajduj¹ siê w strefie pracy maszyny, oraz czy wszystkie urz¹dzenia ochronne s¹ technicznie sprawne. Podczas rozruchu w zamkniêtych pomieszczeniach zwróciæ uwagê na odpowiedni¹ wentylacjê Mo liwoœæ zatrucia spalinami!! Nie u ywaæ substancji przyspieszaj¹cych rozruch silnika. Zdj 6 Stop.5. Rozruch silnika Hatz - dñwigniê gazu wyci¹gn¹æ do góry i zablokowaæ wg opisu (Zdj 6) - poci¹gn¹æ powoli do wyczuwalnego oporu r¹czkê rozrusznika (7/). - rêkojeœci¹ rozrusznika (7/) powróciæ do pozycji wyjœciowej, a nastêpnie mocno obur¹cz przesun¹æ do przodu. Zdj 7 Wa ne! Gdyby silnik nie zapali³ ponowiæ próbê rozruchu. zu - Gdy tylko silnik zapali powoli powróciæ r¹czk¹ rozrusznika (7/) do pozycji wyjœciowej. - rozgrzaæ silnik przez ok. 5 min. do temperatury pracy. auf auf Wa ne! Przy temperaturach otoczenia poni ej - 5 C nale y przestrzegaæ zaleceñ zawartych w instrukcji obs³ugi producenta silnika. CF 4 7

18 .5. Rozruch silnika Robin - Wy³¹cznik zap³onu (8/) ustawiæ w pozycjê "START" - DŸwigniê gazu (9/) przesun¹æ ok. /3 do przodu - Otworzyæ kranik zbiornika paliwa (0/) ustawiaj¹c dÿwigniê w pozycjê pionow¹. - DŸwigniê ssania (9/) w zale noœci od temperatury otoczenia i silnika otworzyæ lub zamkn¹æ. a) Przy zimnym silniku i/lub niskiej temperaturze otoczenia dÿwigniê ssania (9/) ca³kowicie zamkn¹æ. b) Przy ciep³ym silniku i/lub wysokiej temperaturze otoczenia dÿwigniê ssania (9/) otworzyæ ca³kowicie lub do po³owy. - Poci¹gn¹æ powoli do wyczuwalnego oporu r¹czkê rozrusznika (/). - Rêkojeœci¹ rozrusznika (/) powróciæ do pozycji wyjœciowej, a nastêpnie mocno obur¹cz przesun¹æ do przodu. Zdj 8 Stop Start Wa ne! Gdyby silnik nie zapali³ ponowiæ próbê rozruchu. Zdj 9 - Gdy tylko silnik zapali powoli powróciæ r¹czk¹ rozrusznika (/) do pozycji wyjœciowej. - DŸwigniê ssania (9/) powoli przesuwaæ do pozycji pe³nego otwarcia i rozgrzaæ silnik przez ok. 5 min. do temperatury pracy. zamkniête Zdj 0 Zdj 8 CF 4

19 .5.3 Rozruch silnika Honda - Wy³¹cznik zap³onu (/) ustawiæ w pozycjê "START" - DŸwigniê gazu (3/) przesun¹æ ok. /3 w lewo - Otworzyæ kranik zbiornika paliwa (3/) ustawiaj¹c dÿwigniê w pozycjê "On" - DŸwigniê ssania (3/) przy zimnym silniku i/ lub niskiej temperaturze zewnêtrznej zamkn¹æ ca³kowicie lub do po³owy (obrót w lewo). - DŸwigniê ssania (3/) przy ciep³ym silniku i/ lub wysokiej temperaturze zewnêtrznej otworzyæ ca³kowicie lub do po³owy (obrót w prawo). - Poci¹gn¹æ powoli do wyczuwalnego oporu r¹czkê rozrusznika (4/). - Rêkojeœci¹ rozrusznika (4/) powróciæ do pozycji wyjœciowej, a nastêpnie mocno obur¹cz przesun¹æ do przodu. Zdj 3 Stop Start Wa ne! Gdyby silnik nie zapali³ ponowiæ próbê rozruchu. Zdj 3 - Gdy tylko silnik zapali powoli powróciæ r¹czk¹ rozrusznika (3/) do pozycji wyjœciowej. - DŸwigniê ssania (/) powoli przesuwaæ do pozycji pe³nego otwarcia (obrót w prawo) i rozgrzaæ silnik przez ok. 5 min. do temperatury pracy. Zdj 4 CF 4 9

20 .6 Zagêszczanie - Zagêszczarkê uruchomiæ (patrz rozdz..5) Gdy tylko silnik osi¹gnie temperaturê pracy: - DŸwigniê gazu (6/) przesun¹æ w pozycjê pe³nego gazu Pracowaæ zagêszczark¹ tylko w pozycji pe³nego gazu. Tylko w tej pozycji sprzêg³o odœrodkowe zapewnia pe³ne przeniesienie mocy bez zbêdnego tarcia. Zdj 5 Wa ne! Po osi¹gniêciu momentu za³¹czenia siê sprzêg³a odœrodkowego nastêpuje automatyczne za³¹czenie wibracji. Niebezpieczeñstwo! Przy przeszkodach (mur, œciana, rów) uwa aæ aby nie przygnieœæ osób lub przed zsuniêciem siê maszyny do rowu. W czasie przerw w pracy, nawet krótkotrwa³ych zagêszczarkê nale y bezzw³ocznie wy³¹czyæ (rozdz..7) Otwarte Zamkniête - Zagêszczarkê prowadziæ w ¹danym kierunku za pomoc¹ dÿwigni (5/). - W razie potrzeby otworzyæ zawór zbiornika wody (6/). Zdj 6 0 CF 4

21 zu.7 Wy³¹czenie zagêszczarki W czasie przerw jak i po zakoñczonej pracy zagêszczarkê odstawiæ na p³askim terenie. zu Odstawione maszyny stwarzaj¹ce przeszkodê, nale y odpowiednio oznakowaæ. Gdy zagêszczarka zostanie odstawiona na drogach publicznych, nale y zastosowaæ zabezpieczenia, odpowiednie do zarz¹dzeñ kodeksu drogowego. Nie zatrzymywaæ silnika z pe³nego gazu. Zdj 7 auf.7. Wy³¹czenie silnika HATZ - Naciœnaæ dÿwigniê gazu do do³u wg rys. 7 i przytrzymaæ do momentu zatrzymania siê silnika - W razie portzeby zamkn¹æ zbiornik wody (3/) Stop CF 4

22 .7. Wy³¹czenie silnika ROBIN - DŸwigniê gazu (9/) przesun¹æ do oporu w kierunku strza³ki. - Silnik pozostawiæ na wolnych obrotach przez parê minut. - Zamkn¹æ zawór dop³ywu paliwa (8/). - Silnik wy³¹czyæ wy³¹cznikiem "Stopu" (30/). - W razie potrzeby zamkn¹æ zbiornik wody (3/ ) Zdj 8 Zdj 9 stop Zdj 30 Otwarte Zamkniête Zdj 3 CF 4

23 .7.3 Wy³¹czenie silnika HONDA - DŸwigniê gazu (3/) przesun¹æ w prawo do oporu. - Silnik pozostawiæ na wolnych obrotach przez parê minut. - Zamkn¹æ zawór dop³ywu paliwa (33/) przesuwaj¹c dzwigniê w lewo w pozycjê "OFF". - Silnik wy³¹czyæ wy³¹cznikiem "Stopu" (34/). - W razie potrzeby zamkn¹æ zbiornik wody (3/ ) Zdj 3 Zdj 33 Stop Zdj 34 CF 4 3

24 3 Konserwacja 3. Zasady bezpieczeñstwa w pracach konserwacyjnych. Kontrola Zagêszczarki, zale nie od warunków ich wykorzystania i wed³ug potrzeby, jednak e przynajmniej raz do roku powinny byæ dok³adnie skontrolowane przez rzeczoznawcê. Pisemne œwiadectwo kontroli powinno byæ przechowywane do nastêpnego sprawdzenia. Naprawa i konserwacja Naprawy nale y przeprowadzaæ przy wy³¹czonym silniku. Mo na od tego odst¹piæ je eli charakter pracy wymaga w³¹czenia silnika. Dodatkowo nale y zabezpieczyæ ubijak stopowy przed obsuniêciem. Ochrona œrodowiska! Spuszczone z silników materia³y napêdowe nale y przechowywaæ w odpowiednich pojemnikach i utylizowaæ zgodnie z przepisami Przed prac¹ przy niezabezpieczonych czêœciach nale y zabezpieczyæ silnik spalinowy przed nieprzewidzianym uruchomieniem. Po zakoñczonych pracach naprawczych zamocowaæ prawid³owo wszystkie elementy ochronne. Zmiany i przebudowa. Samowolne zmiany i przebudowy zagêszczarek s¹ ze wzglêdów bezpieczeñstwa niedopuszczalne. W przypadku szkód bêd¹cych nastêpstwem wprowadzonych zmian lub przebudowy, wyklucza siê wszelk¹ odpowiedzialnoœæ producenta. A eby zagwarantowaæ bezpieczne i pewne u ytkowanie nale y u ywaæ wy³¹cznie oryginalnych czêœci zamiennych firmy Weber. Postanowienia dotycz¹ce bezpieczeñstwa producenta silników. Prace konserwacyjne przy silnikach s¹ opisane w za³¹czonych przez producenta instrukcjach obs³ugi silników HATZ / ROBIN / HONDA. 4 CF 4

25 3. Przegl¹d konserwacyjny Wszystkie czynnoœci konserwacyjne zagêszczarek zawarte s¹ w dwóch tabelach. Czynnoœci konserwacyjne z tabeli nr (rozdzia³ 3...) nale y przeprowadziæ jednorazowo po pierwszym uruchomieniu. Czynnoœci konserwacyjne z tabeli nr (rozdzia³ 3...) nale y powtarzaæ regularnie. Obie tabele posiadaj¹ jednakow¹ strukturê. W rubryce okres konserwacji podana jest iloœæ godzin, po których nale y urz¹dzenie poddaæ konserwacji. W kolumnie Czêœæ do konserwacji znajduje siê wskazówka w którym podzespole powina byæ przeprowadzona czynnoœæ zawarta w kolumnie Czynnoœæ Konserwacyjna. Rubryka uwagi zawiera: - odnoœnik do odpowiedniego rozdzia³u niniejszej instrukcji obs³ugi i konserwacji, w którym opisano bli ej dane czynnoœci konserwacyjne - odnoœniki do innych dokumentacji, w których opisano bli ej przeprowadzenie czynnoœci konserwacyjnych - zalecenia, przez kogo dana konserwacja winna byæ przeprowadzona 3.. Pierwsza konserwacja Okres konserwacji Po pierwszych 0 godz. pracy Czêœæ do konserwacji Wibrator - Czynnoœci konserwacyjne Sprawdziæ naci¹g paska klinowego, ew. naci¹gn¹æ Wskazówka # 3.3.4/5 Po pierwszych 0 godz. pracy Silnik - Wymieniæ olej silnikowy # 3.3. Wibrator - Wymieniæ olej # Ca³a maszyna - Sprawdziæ zamocowania wszystkich œrub, w razie potrzeby dokrêciæ CF 4 5

26 3.. Okresowa konserwacja Okres konserwacji po ka dych 8 godz pracy Czêœæ do konserwacji Ca³a maszyna Czynnoœci konserwacyjne - Sprawdziæ wszystkie podzespo³y na uszkodzenia i zu ycie Wskazówka Filtr powietrza - Sprawdziæ na uszkodzenia, wyczyœciæ, ew. wymieniæ na nowy # 3.3. Silnik - Sprawdziæ poziom oleju #.4. po ka dych 50 godz pracy Wibrator - Sprawdziæ pasek klinowy na # uszkodzenia / zu ycie Silnik Robin/Honda - Wymieniæ olej silnikowy # 3.3. po ka dych 50 godz pracy Ca³a maszyna - Sprawdziæ œwiecê zap³onow¹, ew. wyczyœciæ lub wymieniæ - Sprawdziæ zamocowania wszystkich œrub, w razie potrzeby dokrêciæ Silnik HATZ - Wymieniæ olej silnikowy # Sprawdziæ i ew. ustawiæ luz zaworów - Wyczyœciæ kana³u ch³odzenia silnika Upowa niony serwis - Wyczyœciæ sito t³umika " " Wszystkie niemalowane elementy - cienko naoliwiæ po ka dych 500 godz pracy Wibrator - Wymieniæ olej # Silnik Robin/Honda - Wyczyœciæ gaÿnik, ew. ustawiæ - Wyczyœciæ g³owicê silnika z nagaru Upowa niony serwis " - Ustawiæ luz zaworów " Silnik HATZ - Wymieniæ filtr paliwa # Wyczyœciæ filtr oleju # Wymieniæ filtr powietrza # 3.3. po ka dych 000 godz pracy Ca³a maszyna - Sprawdziæ wszystkie podzespo³y na uszkodzenia i zu ycie - Usun¹æ rdzê, zabrudzenia i zu yty smar 6 CF 4

27 3.3 Opis czynnoœci konserwacyjnych 3.3. Wymiana oleju silnikowego Silnik HATZ - zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) Olej z silnika spuszczaæ tylko w czasie, gdy silnik jest ustawiony w pozycji pionowej i jest jeszcze ciep³y - pod spust podstawiæ odpowiednie naczynie Zdj 35 Ochrona œrodowiska! U ywaæ odpowiednio du ego naczynia zbiorczego. Zu yty olej usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego Niebezpieczeñstwo! Niebezpieczeñstwo poparzenia gor¹cym olejem. - wykrêciæ bagnet / korek wlewu oleju (35/) - wykrêciæ os³onê spustu oleju (35/) - wkrêciæ rurê spustu oleju (36/) na zawór spustowy silnika (36/) i opró niæ silnik z oleju Zdj 36 Wa ne! Wkrêcenie rury spustowej powoduje otwarcie zaworu i wyp³yw oleju Po ca³kowitym spuszczeniu starego oleju: - wykrêciærurê spustu oleju (36/) - wkrêciæ os³onê spustu oleju (36/) - nape³niæ olejem silnik poprzez otwór wlewu oleju (35/ ) (iloœæ oleju i rodzaj patrz 3.4) - sprawdziæ poziom oleju w/g rozdz wkrêciæ miarkê poziomu oleju (35/) i mocno dokrêciæ. Sprawdziæ szczelnoœæ. CF 4 7

28 3.3.. Czyszczenie filtra oleju w silniku HATZ - zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) - spuœciæ olej z silnika (rozdz 3.3.) - odkrêciæ œrubê (37/) ok. 5 obrotów - wyj¹æ filtr oleju (38/) z obudowy silnika - wydmuchaæ filtr oleju powietrzem z wewn¹trz na zewn¹trz - sprawdziæ uszczelki (38/) na uszkodzenia i obsadzenie. W razie potrzeby wymieniæ filtr oleju na nowy. - lekko naoliwiææ uszczelki (38/) z obu stron filtra oleju - w³o yæ filt r oleju (38/) wciskaj¹c go do poru w obudowê silnika. Zdj 37 Przed dokrêceniem œruby sprawdziæ przyleganie sprê yny (39/) do filtra oleju. - nape³niæ silnik olejem wg opisu rozdz 3.3. Zdj 38 Sprawdziæ szczelnoœæ uk³adu! Zdj 39 8 CF 4

29 Silnik ROBIN / HONDA - Zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) Olej z silnika spuszczaæ tylko w czasie, gdy silnik jest ustawiony w pozycji pionowej i jest jeszcze ciep³y 3 - pod spust podstawiæ odpowiednie naczynie Zdj 40 Ochrona œrodowiska! U ywaæ odpowiednio du ego naczynia zbiorczego. Zu yty olej usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego Niebezpieczeñstwo! Niebezpieczeñstwo poparzenia gor¹cym olejem. - wykrêciæ bagnet / korek wlewu oleju (40/) - wykrêciæ os³onê spustu oleju (40/) - wkrêciæ rurê spustu oleju (4/) na zawór spustowy silnika (4/) i opró niæ silnik z oleju Zdj 4 Wa ne! Wkrêcenie rury spustowej powoduje otwarcie zaworu i wyp³yw oleju Po ca³kowitym spuszczeniu starego oleju: - wykrêciærurê spustu oleju (4/) - wkrêciæ os³onê spustu oleju (40/) - nape³niæ olejem silnik poprzez otwór wlewu oleju (40/3) (iloœæ oleju i rodzaj patrz 3.4) - sprawdziæ poziom oleju w/g rozdz wkrêciæ miarkê poziomu oleju (40/) i mocno dokrêciæ. Sprawdziæ szczelnoœæ. CF 4 9

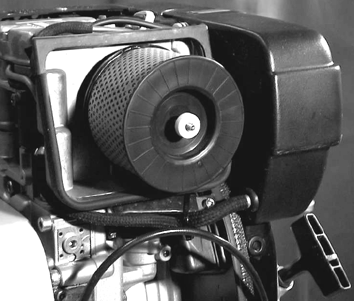

30 3.3. Filtr powietrza; czyszczenie, wymiana Silnik HATZ - odkrêciæ œrubê mocuj¹c¹ (4/) i zdj¹æ pokrywê (4/) z filtra powietrza - wyj¹æ wk³ad filtra powietrza (43/) z obudowy(43/) i wytrzepaæ lub wydmuchaæ sprê onympowietrzem Je eli ni ej podanym sposobem nie osi¹gnie siê wystarczaj¹cego efektu oczyszczenia filtra (np. z powodu zawilgocenia lub zanieczyszczenia filtra olejem), nale y wymieniæ wk³ad filtra na nowy (rodzaj patrz rozdz.3.4.) Zdj 4 - w³o yæ wk³ad filtra (43/) do obudowy - za³o yæ pokrywê (4/) na obudowê i dokrêciæ œrubê (4/) Zdj CF 4

31 3.3.. Silnik ROBIN - Poluzowaæ klamry (44/) i zdj¹æ pokrywê (44/) z obudowy - Wyj¹æ wk³ad filtra powietrza (45/) - Zdj¹æ wstêpny filtr powietrza (45/3) - Wymyæ wstêpny wk³ad filtra (45/3) w benzynie lub œrodku pior¹cym, a nastêpnie wysuszyæ - Wytrzepaæ lub wydmuchaæ g³ówny filtr powietrza (45/) z zabrudzenia Ochrona œrodowiska! Œrodki pior¹ce usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego Je eli ni ej podanym sposobem nie osi¹gnie siê wystarczaj¹cego efektu oczyszczenia filtra (np. z powodu zawilgocenia lub zanieczyszczenia filtra olejem), nale y wymieniæ wk³ad filtra na nowy (rodzaj patrz rozdz.3.4.) - Za³o yæ wstêpny filtr (45/3) na wk³ad filtra (45/) - Za³o yæ kpl. filtr - Za³o yæ pokrywê na obudowê (44/) i zabezpieczyæ klamrami (44/) Zdj 44 3 Zdj 45 CF 4 3

32 Silnik HONDA - Odkrêciæ nakrêtkê (46/) i zdj¹æ pokrywê (46/) z obudowy - Odkrêciæ œrubê (48/) mocuj¹c¹ wk³ad filtra - Wyj¹æ wk³ad filtra powietrza (47/) - Zdj¹æ wstêpny filtr powietrza (47/) - Wymyæ wstêpny wk³ad filtra (47/) w benzynie lub œrodku pior¹cym, a nastêpnie wysuszyæ - Wytrzepaæ lub wydmuchaæ g³ówny filtr powietrza (47/) z zabrudzenia Zdj 46 Ochrona œrodowiska! Œrodki pior¹ce usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego Je eli ni ej podanym sposobem nie osi¹gnie siê wystarczaj¹cego efektu oczyszczenia filtra (np. z powodu zawilgocenia lub zanieczyszczenia filtra olejem), nale y wymieniæ wk³ad filtra na nowy (rodzaj patrz rozdz.3.4.) - Za³o yæ wstêpny filtr (47/) na wk³ad filtra (47/) - Za³o yæ kpl. filtr (48/) i zabezpieczyæ œrub¹ (48/) - Za³o yæ pokrywê na obudowê (46/) i zabezpieczyæ rub¹ (46/) Zdj 47 Zdj 48 3 CF 4

33 3.3.3 Wymiana filtra paliwa - zagêszczarkê zatrzymaæ w/g opisu (rozdz..7) Niebezpieczeñstwo! Czynnoœæ ta mo e byæ dokonana jedynie przy zimnym silniku Silnik HATZ - zdj¹æ pokrywê (49/) zbiornika paliwa (49/) - wyj¹æ filtr paliwa (50/) - zdj¹æ przewody paliwa (50/) z filtra - za³o yæ nowy filtr - w³o yæ filtr paliwa do zbiornika i zamkn¹æ pokrywê (49/) Zdj 49 Ochrona œrodowiska! Resztki rozlanego paliwa natychmiast wytrzeæ. Zu yty filtr paliwa i nasycone paliwem czyœciwo usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego. Zdj 50 CF 4 33

34 Silnik ROBIN - zdj¹æ pokrywê (5/) zbiornika paliwa (5/) - wyj¹æ sitko paliwa (5/) i wyczyœciæ - monta wykonaæ w odwrotnej kolejnoœci. Ochrona œrodowiska! Resztki rozlanego paliwa natychmiast wytrzeæ. Zu yty filtr paliwa i nasycone paliwem czyœciwo usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego. Zdj 5 - odkrêciæ szklany odstojnik (53/) znajduj¹cy siê w kraniku paliwa (53/). - wyj¹æ sitko ze szklanego odstojnika (53/) i wyczyœciæ. Przy uszkodzeniach sitko wymieniæ. - monta wykonaæ w odwrotnej kolejnoœci. - sprawdziæ szczelnoœæ uk³adu. Zdj 5 Zdj CF 4

35 3.3.4 Sprawdzenie naci¹gu paska klinowego - Zagêszczarkê jak opisano w rozdz..7 wy³¹czyæ - Zdj¹æ os³onê paska klinowego (54/) poprzez odkrêcenie œrub (54/). - Sprawdziæ stan paska klinowego (55/) na rysy, zdarcia, zu ycie. - Przy nadmiernym zu yciu, pasek klinowy wymieniæ, wg opisu rozdz Sprawdziæ naci¹g paska klinowego, poprzez naciœniêcie si³¹ ok. 00 N (patrz zdj. 55). Pasek klinowy powinien siê ugi¹æ ok. 0 mm. Przy zbyt ma³ym naci¹gu paska klinowegowykonaæ nastêpuj¹ce czynnoœci: Zdj 54 - Przy pomocy czterech œrub (56/) mocuj¹cych podstawê silnika (56/) naci¹gn¹æ pasek klinowy - Po poluzowaniu czterech œrub napinamy podstawê silnika w stosunku do p³yty dolnej odpowiednim narzêdziem. - Po napiêciu paska klinowego (55/) do odpowiedniego naci¹gu, dokrêciæ œruby mocuj¹ce (56/). Zdj 55 Zwróciæ uwagê na prawid³owy bieg paska klinowego na tarczy pasowej (55/). - dokrêciæ os³onê paska klinowego (54/) przy pomocy œrub (54/) Wymiana paska klinowego Zdj 56 - Odkrêciæ os³onê paska klinowego ( 54/) poprzez odkrêcenie œrub mocuj¹cych (54/). - Poluzowaæ naci¹g paska klinowego jak opisano w rozdz , a nastêpnie pasek klinowy zdj¹æ. - Za³o yæ nowy pasek klinowy (zwróciæ uwagê na prawid³ow¹ d³ugoœæ!!!) Zwróciæ uwagê na prawid³owy bieg paska klinowego na tarczy pasowej (55/) zw³aszcza po pracach naprawczych. - dokonaæ naci¹gu paska klinowego wg. opisu rozdz CF 4 35

36 3.3.6 Wymiana oleju w wibratorze - Zagêszczarkê wg opisu w rozdz..7 wy³¹czyæ Olej wymieniaæ tylko przy ciep³ej maszynie. Niebezpieczeñstwo! Przy wszystkich pracach naprawczo-konserwacyjnych zabezpieczyæ maszynê przed zsuniêciem - Niebezpieczeñstwo skaleczenia!! - Odkrêciæ os³onê paska klinowego (57/) - Poluzowaæ pasek klinowy (patrz rozdz 3.3.5) - Poluzowaæ cztery œruby (57/3) mocuj¹ce konsolê silnika (57/) - Zdj¹æ podstawê silnika z p³yty dolnej Zdj 57 3 Oczyœciæ œrubê spustu/ wlewu oleju z zabrudzenia. - Przygotowaæ odpowiednio du e naczynie zbiorcze zu ytego oleju - Wykrêciæ œrubê spustu/wlewu oleju (58/) - Obróciæ p³ytê doln¹ razem z wibratorem (58/) i wylaæ olej do naczynia - Po obó nieniu wibratora p³ytê obróciæ. - Nape³niæ wibrator olejem (iloœæ i rodzaj oleju patrz rozdz. 3.4) - Wkrêciæ œrubê wlewu/spustu (58/) oleju. Zdj 58 Zwróciæ uwagê na czystoœæ gwintu œrub. Ochrona œrodowiska! Resztki rozlanego oleju natychmiast wytrzeæ. Zu yty olej i nasycone olejem czyœciwo usun¹æ nie zanieczyszaj¹c œrodowiska naturalnego. - Na³o yæ konsolê silnika na p³ytê doln¹. - Za³o yæ pasek klinowy i napi¹æ go (wg opisu rozdz 3.3.4) - Dokrêciæ œruby (57/3) - Zamontowaæ os³onê paska klinowego (57/) (wg opisu rozdz ) 36 CF 4

37 3.4 Tabela iloœci nape³niania Element Rodzaj paliwa Iloœæ Lato Zima CF 4 CF 4 CF 4 Hatz Robin Honda Silnik Olej silnikowy SAE 0 W 40 0,9 l 0,6 l 0,6 l (-0 ~ + 50 C) API - CD CE -CF-CG lub SHPD lub CCMC - D - D3 - PD Zbiornik paliwa Diesel Olej napêdowy wg DIN 560-DK lub BS869-A/A lub STM D975-D/D Normalna benzyna bezo³owiowa 3,8 l 3,8 l wg DIN 5607 Syntetyczny olej API GL-5/GL-4 Wibrator Pierwsze nape³nianie Fuchs Titan 0,5 l 0,5 l 0,5 l 5 Speed SL 75 W 90 3,0 l Miejsca smarowania Smar wysokociœnieniowy (litowy), wg DIN 585-KPF wg potrzeby wg potrzeby wg potrzeby CF 4 37

38 4 Zak³ócenia w pracy 4. Uwagi ogólne Je eli wystêpuj¹ na jakieœ zak³ócenia w pracy zagêszczarki, nale y post¹piæ nastêpuj¹co: - zatrzymaæ zagêszczarkê zgodnie z opisem (rozdz..7) - zlokalizowaæ zak³ócenia (patrz rozdz szukanie przyczyny usterki) - usun¹æ przyczynê usterki (patrz rodz. 3 - Konserwacja, Przegl¹dy konserwacyjne lub rozdz. - Opis urz¹dzenia). Wskazówka! Usuniêcie usterek dotycz¹cych silnika opisane jest w instrukcji warszatatowej producenta silnika. Szczegó³owy opis czynnoœci naprawczych podanych w rozdz.4.. umo liwia szybkie usuniêcie usterki. Wa ne jest zachowanie kolejnoœci podczas naprawy. Prace konserwacyjno-naprawcze przeprowadzaæ tylko przy u yciu w³aœciwych i sprawnych narzêdzi. Jednoczeœnie nale y przestrzegaæ wszystkich zaleceñ i wskazówek niniejszej INSTRUKCJI OBS UGI I KONSERWACJI i zachowaniem przepisów bezpieczeñstwa pracy. Je eli po wymianie jakiegoœ elementu usterka nie zosta³a usuniêta, nale y przeprowadziæ nastêpn¹, opisan¹ czynnoœæ naprawcz¹. W przypadku niemo noœci usuniêcia usterki mimo przeprowadzenia kolejnych, opisanych czynnoœci, usterkê winnien usun¹æ autoryzowany serwis. 38 CF 4

39 4. Przyczyny i usuwanie usterek Usterka Przyczyna Naprawa Uwagi Zagêszczarki nie mo na uruchomiæ B³¹d obs³ugi wykonaæ czynnoœci uruchomienia jak opisano #.5 Brak paliwa sprawdziæ zapas paliwa #.4. Zabrudzony filtr paliwa wymieniæ # Zabrudzony filtr powietrza sprawdziæ filtr powietrza ew. wymieniæ # 3.3. Brak wibracji / brak lub zbyt wolny posuw do przodu Uszkodzony pasek klinowy wymieniæ pasek klinowy # Wskazówki dla u ytkowników w Polsce Ze wzglêdu na poziom ha³asu na stanowisku operatora konieczne jest stosowanie ochronników s³uchu np.: MWD, ELA II Poziom ekspozycji na ha³as odniesiony do 8-godzinnego dnia pracy: Maksymalny poziom dÿwiêku A wg: Szczytowy poziom dÿwiêku C: L = 87,5 db(a) L = 89,0 db(a) L = 04,5 db(c) Ze wzglêdu na to, e drgania na stanowisku pracy operatora przekraczaj¹ wartoœci normatyczne zaleca siê u ywanie rêkawic antywibracyjnych awx,œr = 5,8 m/s awy, œr =,4 m/s awz,œr =,7 m/s Zagêszczarka CF 4 zaliczona zosta³a do III kategorii wg PN-90/N W zwi¹zku z powy szym zaleca siê ograniczenie czasu ekspozycji ze wzg. Na ha³as i drgania do ok.58 minut. Dalsze informacje uzyskacie Pañstwo u autoryzowanych sprzedawców firmy Weber lub bezpoœrednio w siedzibie firmy. CF 4 39

40 5 Zasady przechowywania maszyn Je eli zachodzi potrzeba przechowywania maszyny przez d³u szy okres (ok. -6 miesiêcy), np. w okresie zimowym to nale y zagêszczarkê przechowywaæ w miejscu suchym i wolnym od mrozu. Przedtem nale y jednak wykonaæ wszystkie zalecane czynnoœci opisane w rozdz. 5.. Przed przyst¹pieniem do pracy po okresie zimowym nale y wykonaæ czynnoœci opisane w rozdz. 5.. Gdyby zachodzi³a potrzeba d³u szego przechowywania maszyny (powy ej 6 miesi¹cy), nale y skontaktowaæ siê z autoryzowanym serwisem Firmy WEBER 5. Czynnoœci przed zimowym przechowywaniem maszyny Czêœæ do konserwacji Czynnoœci konserwacyjne Ca³a zagêszczarka - dok³adnie wyczyœciæ - sprawdziæ szczelnoœæ, mocowanie i stan techniczny maszyny - w razie potrzeby wynik³e usterki usun¹æ Uwagi Silnik - sprawdziæ i ew. uzupe³niæ poziom oleju #.4. Zbiornik paliwa - uzupe³niæ poziom paliwa do dolnej krawêdzi wlewu #.4. Wszystkie nie malowane czêœci - cienko naoliwiæ 5. Ponowne u ycie maszyny po okresie zimowym Czêœæ do konserwacji Ca³a zagêszczarka - dok³adnie wyczyœciæ Czynnoœci konserwacyjne Uwagi - wykonaæ czynnoœci jak przy pierwszym uruchomieniu # CF 4

41 6 Weber Maschinentechnik GmbH Zapytania, w¹ tpliwoœci, problemy rozwi¹ zane zostan¹ : Niemcy WEBER Maschinentechnik GmbH Postfach Bad Laasphe - Rückershausen Telefon Telefax 0754 / / 3980 Holandia WEBER Machinetechniek B.V. Graafschap Hornelaan AC Weert Telefon Telefax / / Francja WEBER Technologie S.a.r.l. 6 rue d Arsonval Chassieu Telefon Telefax / / 7790 Polska WEBER Maschinentechnik Sp. z o.o. ul. Grodziska Stara Wieœ/ Nadarzyn Telefon Telefax / / / Stany Zjednoczone i Kanada WEBER Machine (USA), Inc. 40 Johnson Ave Bangor, ME 0440 Telefon Telefax / 947 / / 947 / 545 Ameryka Po³udniowa WEBER Maschinentechnik do Brasil Ltda Rua Sete de Setembro, Novo Hamburgo, RS Brasil Telefon Telefax / / CF 4 4
