1 Regulatory przep³ywu CAV VRRK SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / Kraków tel / fax / info@smay.eu

2 Przeznaczenie Regulator sta³ego przep³ywu powietrza VRRK stanowi niezale ny element regulacyjny, pracuj¹cy bez zewnêtrznego zasilania energi¹. Dostarcza sta³¹ po ¹dan¹ objêtoœæ powietrza niezale nie od zmian ciœnienia w instalacji, dziêki czemu eliminuje potrzebê równowa enia instalacji. Mo e byæ stosowany w nawiewnych i wywiewnych uk³adach, œrednio lub niskociœnieniowych w pozycji pionowej lub poziomej. Regulator pracuje niezawodnie od minimalnej ró nicy ciœnieñ, która zale y od prêdkoœci powietrza (co okreœla wykres), do maksymalnej ró nicy ciœnieñ równej 1000 [Pa]. Minimalna ró nica ciœnieñ statycznych na regulatorze: Przyklad: Szerokoœæ: 250 [mm] Wysokoœœæ: 200 [mm] Prêdkoœæ powietrza: 4,5 [m/s] Natê enie przep³ywu powietrza: 810 [m /h] Szukana ró nica ciœnieñ statycznych: - z wykresu 80 [Pa] Materia³ i budowa Prêdkoœæ powietrza w kanale nie mo e byæ ni sza ni,0 [m/s] i wy sza ni 10,0 [m/s] (prêdkoœæ zalecana to 6,5 [m/s]. Temperatura pracy wynosi -0 C do 100 C. Na specjalne zamówienie mo e byæ wykonana wersja odporna na temperaturê do 00 C. Korpus i klapa regulacyjna: stal galwanizowana o yska: PTFE (teflon) Wersja niestandardowa przewiduje wykonanie: Korpus i klapa regulacyjna: stal nierdzewna Korpus: - stal galwanizowana, lakierowana - izolowany (0 mm) G³ównym elementem regulatora jest dok³adnie zrównowa ona, ruchoma, asymetryczna klapa regulacyjna. Jest ona umocowana na teflonowych ³o yskach i wyposa ona w zapobiegaj¹cy drganiom, element t³umi¹cy. Regulator posiada urz¹dzenie nastawiania rêcznego, dziêki któremu mo na dokonaæ wyboru ka dej wielkoœci przep³ywu mieszcz¹cej siê w jego zakresie roboczym. Mo liwa jest tak e regulacja przy u yciu si³ownika pneumatycznego lub elektrycznego. Tolerancja dok³adnoœci regulacji ustawianie rêczne max min Tolerancja dok³adnoœci ustawienia natê enia przep³ywu wynosi ±10%. Je eli jednak prêdkoœæ powietrza jest mniejsza ni 4 [m/s], lub regulator jest zamontowany w pozycji poziomej zmiany mog¹ byæ wy sze. Mo e to mieæ miejsce równie, gdy wystêpuj¹ zak³ócenia w postaci zmiennego przekroju przep³ywu, ³uków, ostrych krawêdzi lub zwê eñ. Uwaga: Parametry przep³ywu mog¹ byæ fabrycznie ustawione na wymagane natê enie przep³ywu. W razie potrzeby mog¹ byæ ³atwo zmienione przez u ytkownika w zakresie roboczym regulatora. 206 wersja 5.0.5

3 VRRK Wersja 1 Regulator mechaniczny, bez zasilania zewnêtrznego. Zmiany ustawienia fabrycznego rêcznie. Wymiary typowe kierunek przep³ywu powietrza - wartoœæ przep³ywu ustawiona fabrycznie wg specyfikacji klienta - rêczne ustawianie natê enia przep³ywu za pomoc¹ urz¹dzenia regulacyjnego - wymiary geometryczne wed³ug tabeli - przy³¹cze, obrze e 0 [mm] Szerokoœæ A [mm] Wysokosc B [mm] Wersja Regulator mechaniczny, wstêpnie ustawiony fabrycznie, z mo liwoœci¹ zmiany ustawienia fabrycznego za pomoc¹ si³ownika pneumatycznego Dlugosc L [mm] kierunek przep³ywu powietrza Ciœnienie regulacyjne 0,2 do 1,0 [bar] Ciœnienie maksymalne 1, [bar] Wersja Regulator mechaniczny, wstêpnie ustawiony fabrycznie, z mo liwoœci¹ zmiany ustawienia fabrycznego za pomoc¹ si³ownika elektrycznego. kierunek przep³ywu powietrza.1. Dwie nastawy -napiêcie zaœ. 20V.2. J.w. lecz z dodatkowym w³¹cznikiem pozwalaj¹cym na uruchomienie uzupe³niaj¹ce... Jak (1) lecz - napiêcie 24V.4. Jak () lecz - z ci¹g³¹ regulacj¹ sygna³em analogowym 2-10V wersja

4 Zakres wydajnoœci w zale noœci od przekroju regulatora Przyk³ad: Dane: Szerokoœæ: 400 [mm] Wysokoœæ: 200 [mm] 2 Powierzchnia przekroju kana³u: 0,08 [m ] Z wykresu wynika: dla [m/s] Vt= 865[m /h] dla 10 [m/s] Vt= 2880[m /h] przep³yw objêtoœciowy [m /h] 2 przekrój kana³u [m ] Poziom mocy akustycznej Poziom mocy akustycznej emitowanej do otoczenia przez regulator VRRK dla czêstotliwoœci L WA [db(a)] w zale noœci od objêtoœciowego przep³ywu powietrza i ciœnienia. Poziom mocy akustycznej na wylocie regulatora Vt [m /h] L wa [db (A) ] A x B 150 x x x x x x x x [Pa] 250 [Pa] 500 [Pa] Podane wartoœci, obliczone na podstawie badañ laboratoryjnych s³u ¹ jedynie jako wielkoœci informacyjne. Ha³as przep³ywu zale y w bardzo du ym stopniu od warunków lokalnych. W praktyce, ma miejsce dodatkowe t³umienie wynikaj¹ce z t³umienia na wylocie przewodu i t³umienia pomieszczenia, czego efektem jest obni enie poziomu dÿwiêku. T³umienie pomieszczenia i wylotu mo na w du ym przybli eniu przyj¹æ na poziomie ok. 8dB. Zastosowanie w instalacji t³umika, spowoduje obni enie poziomu ha³asu o kolejnych kilka do kilkunastu db, g³ównie w zale noœci od typu i d³ugoœci t³umika. Je eli w pobli u istnieje dodatkowe Ÿród³o ha³asu (np. wentylator), lub wystêpuj¹ niekorzystne warunki przep³ywu powietrza, poziom ha³asu mo e wzrosn¹æ. Efekt wzmocnienia ha³asu nie wyst¹pi je eli natê enie ha³asu pochodz¹cego od Ÿród³a dodatkowego nie przekracza 10 db. 208 wersja 5.0.5

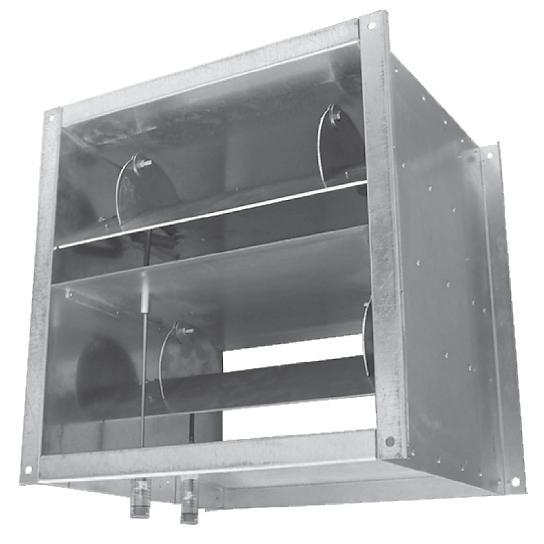

5 VRRK Regulatory o wymiarze wysokoúci przekraczajàcym 00 [mm], wykonywane sà jako podwójne. Wykonanie podwójne Wszystkie regulatory podwójne wyposa one s¹ w dwie klapy regulacyjne, ka da z w³asnym urz¹dzeniem ustawiania, ze skal¹ przep³ywu. Zsumowanie wartoœci na obu skalach daje wynik w postaci ca³kowitego objêtoœciowego natê enia przep³ywu. Dostêpny wariant wykonania tylko wersja bez zasilania zewnêtrznego. Poziom mocy akustycznej Poziom mocy akustycznej emitowanej do otoczenia przez regulator VRRK dla czêstotliwoœci LWA [db(a)] w zale noœci od objêtoœciowego przep³ywu powietrza i ciœnienia. Poziom mocy akustycznej na wylocie regulatora A x B 100 [Pa] 250 [Pa] 500 [Pa] Vt [m /h] 400 x 400 L wa [db (A) ] L = x 400 L = x 400 L = x 500 L = x 500 L = x 600 L = wersja

6 Zasady oznakowania produktu P S P - SN SL S wykoñczenie blacha ocynkowana blacha nierdzewna blacha stalowa lakierowana wersja bez zasilania zewnêtrznego z si³ownikiem pneumatycznym z si³ownikiem elektrycznym 20V - dwie nastawy z si³ownikiem elektrycznym 20V - dwie nastawy z dodatkowym wy³¹cznikiem z si³ownikiem elektrycznym 24V - dwie nastawy 210 wersja 5.0.5
