1 Rega³y DE LAKMAR

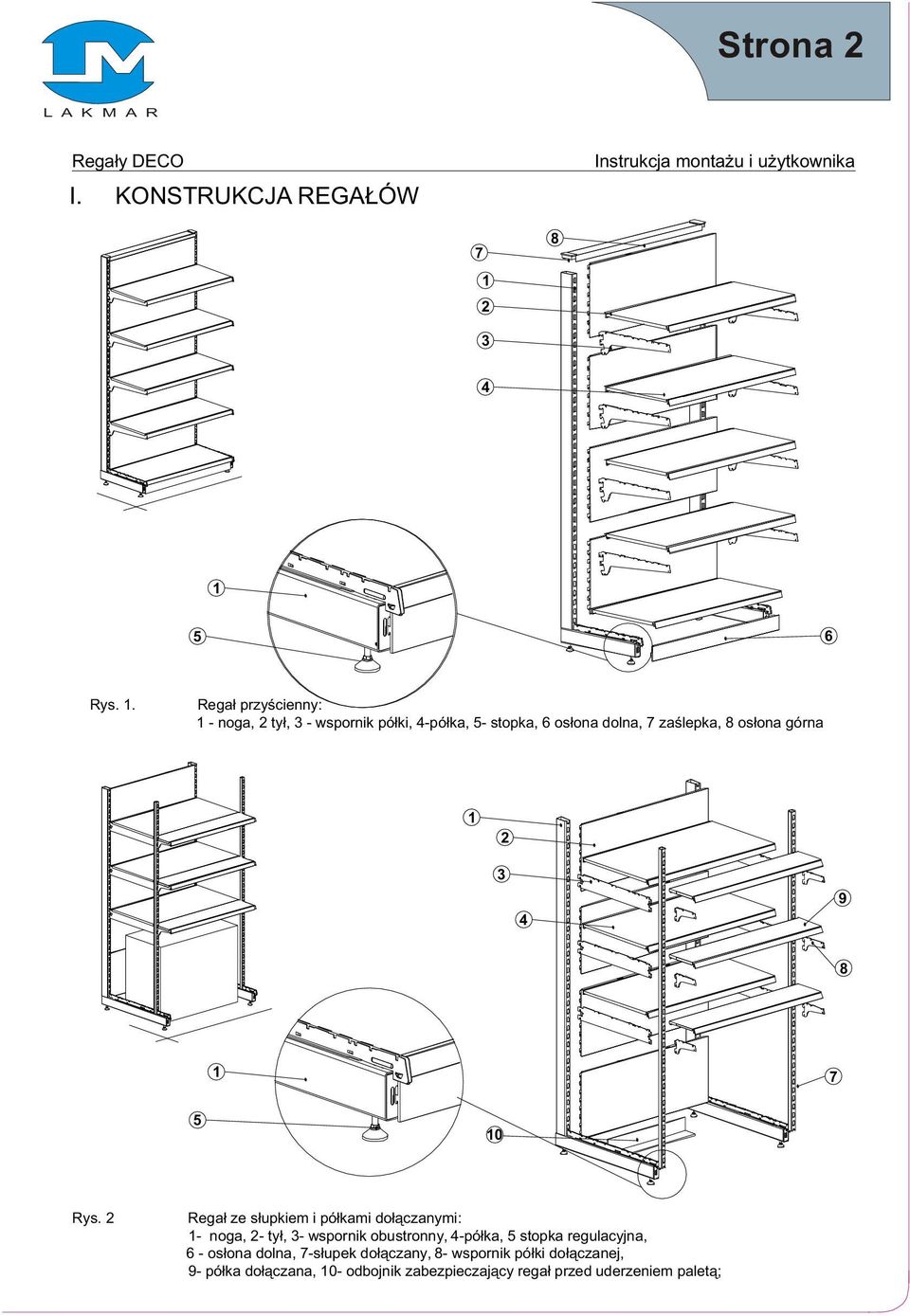

2 Strona 2 I. KONSTRUKCJA REGA ÓW Rys. 1. Rega³ przyœcienny: 1 noga, 2 ty³, 3 wspornik pó³ki, 4pó³ka, 5 stopka, 6 os³ona dolna, 7 zaœlepka, 8 os³ona górna Rys. 2 Rega³ ze s³upkiem i pó³kami do³¹czanymi: 1 noga, 2 ty³, 3 wspornik obustronny, 4pó³ka, 5 stopka regulacyjna, 6 os³ona dolna, 7s³upek do³¹czany, 8 wspornik pó³ki do³¹czanej, 9 pó³ka do³¹czana, 10 odbojnik zabezpieczaj¹cy rega³ przed uderzeniem palet¹;

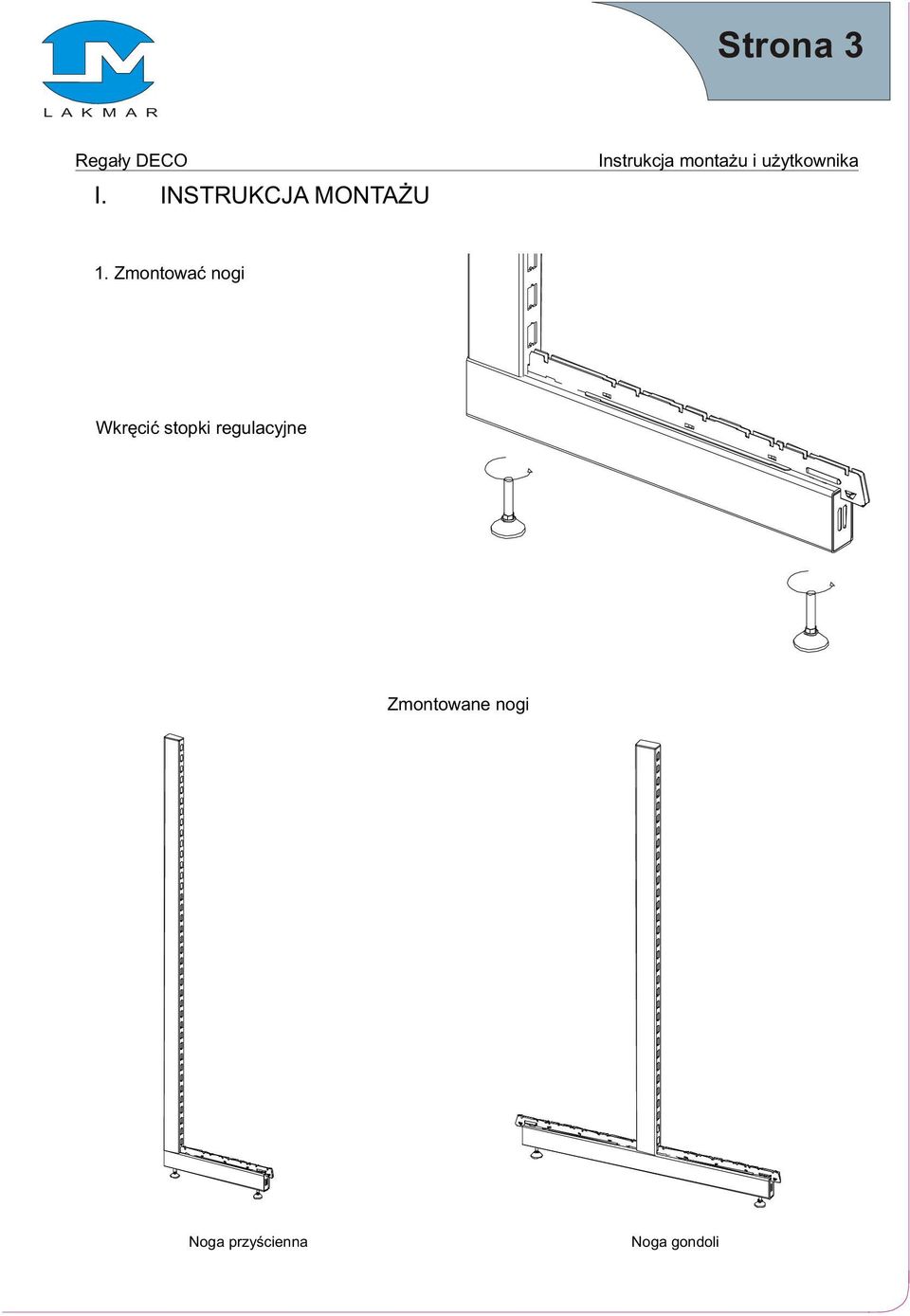

3 Strona 3 I. INSTRUKCJA MONTA U 1. Zmontowaæ nogi Wkrêciæ stopki regulacyjne Zmontowane nogi Noga przyœcienna Noga gondoli

4 Strona 4 2. Ustawiæ nogi 3. Za³o yæ ty³y, os³onê doln¹, os³onê górn¹ i zaœlepki 4. Wypoziomowaæ rega³ przy pomocy stopek regulacyjnych 5. Je eli to niezbêdne, zakotwic stopki 6. Za³o yæ pó³ke doln¹

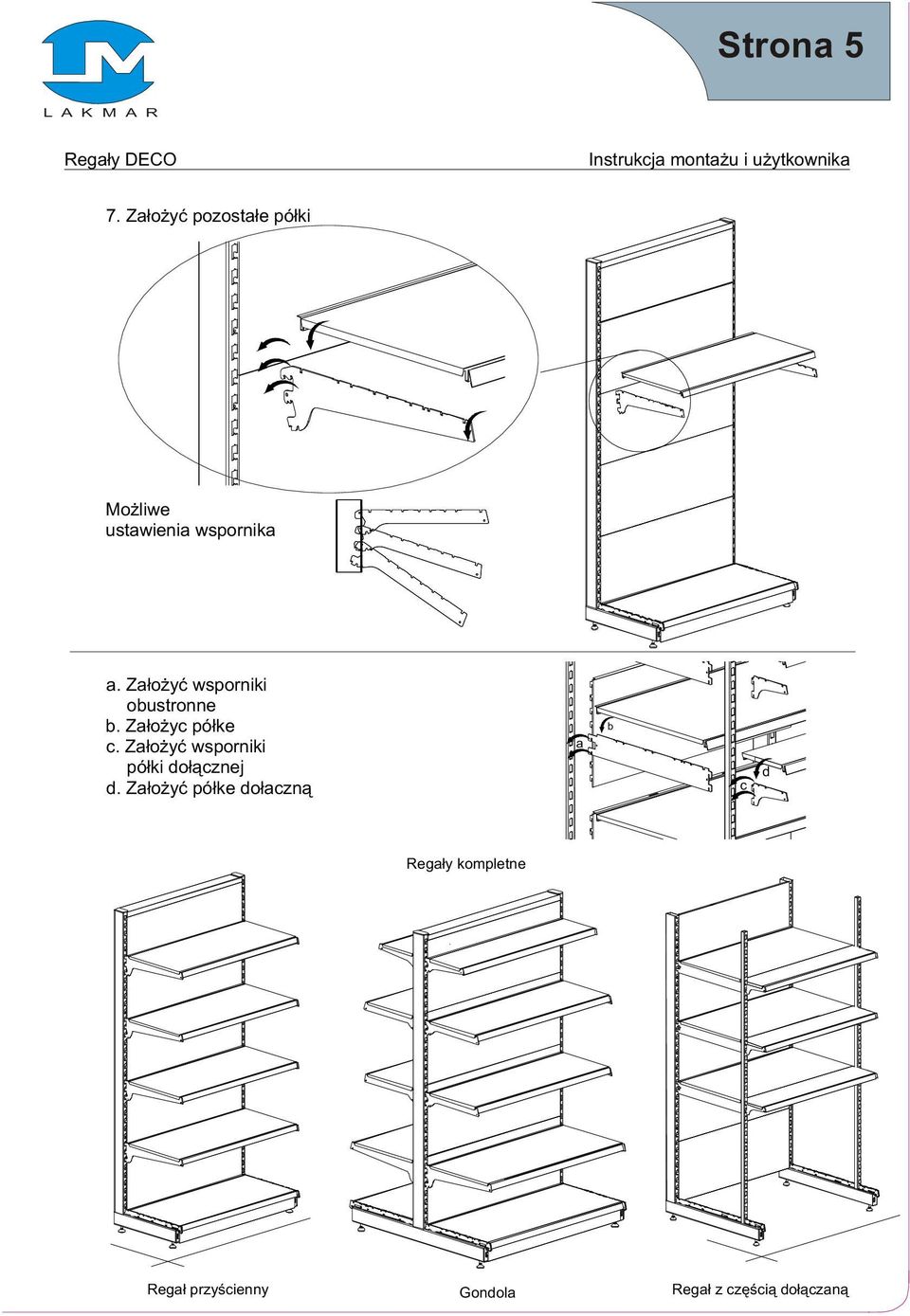

5 Strona 5 7. Za³o yæ pozosta³e pó³ki Mo liwe ustawienia wspornika a. Za³o yæ wsporniki obustronne b. Za³o yc pó³ke b c. Za³o yæ wsporniki a pó³ki do³¹cznej d. Za³o yæ pó³ke do³aczn¹ c d Rega³y kompletne Rega³ przyœcienny Gondola Rega³ z czêœci¹ do³¹czan¹

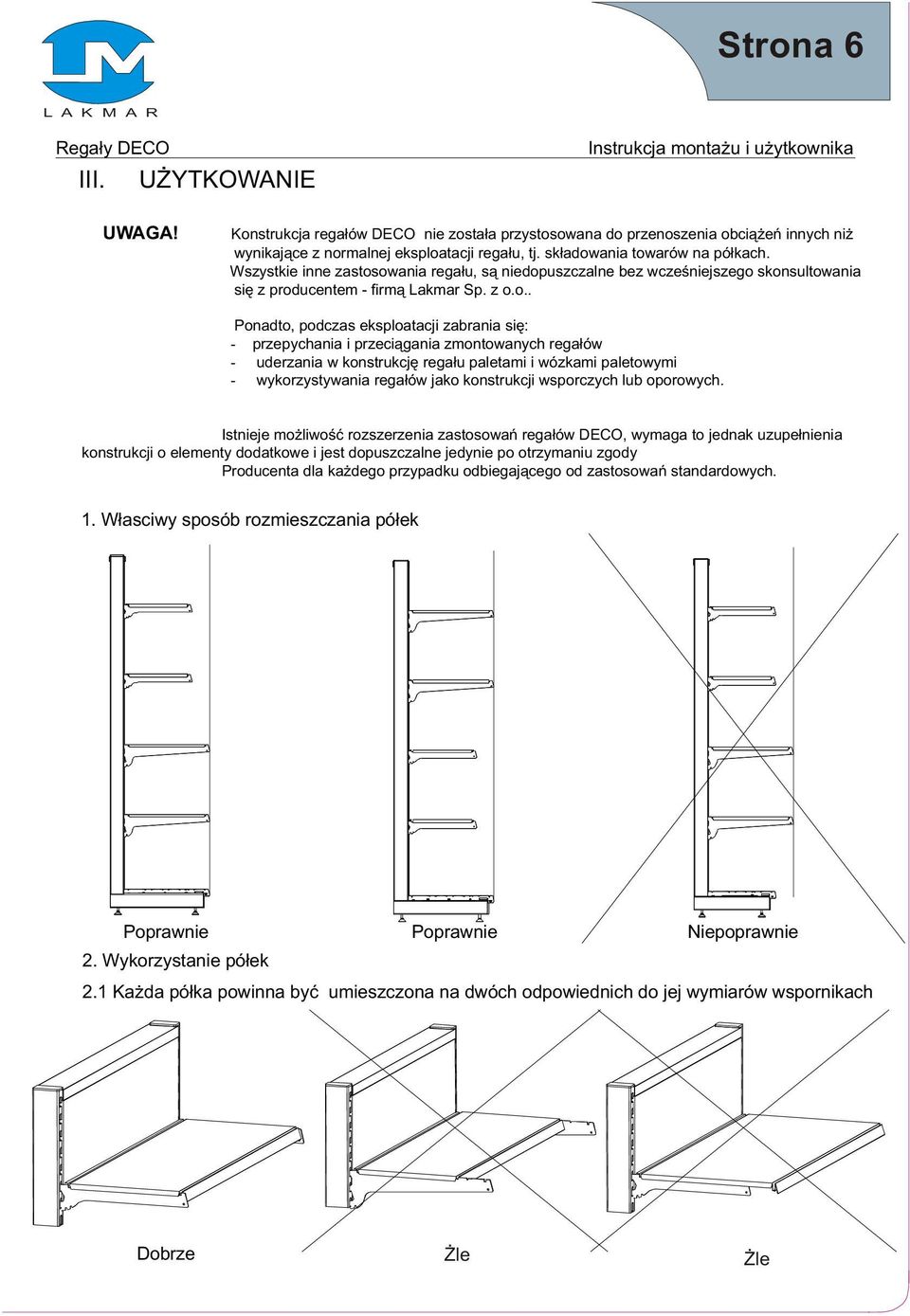

6 Strona 6 III. U YTKOWANIE UWAGA! Konstrukcja rega³ów DECO nie zosta³a przystosowana do przenoszenia obci¹ eñ innych ni wynikaj¹ce z normalnej eksploatacji rega³u, tj. sk³adowania towarów na pó³kach. Wszystkie inne zastosowania rega³u, s¹ niedopuszczalne bez wczeœniejszego skonsultowania siê z producentem firm¹ Lakmar Sp. z o.o.. Ponadto, podczas eksploatacji zabrania siê: przepychania i przeci¹gania zmontowanych rega³ów uderzania w konstrukcjê rega³u paletami i wózkami paletowymi wykorzystywania rega³ów jako konstrukcji wsporczych lub oporowych. Istnieje mo liwoœæ rozszerzenia zastosowañ rega³ów DECO, wymaga to jednak uzupe³nienia konstrukcji o elementy dodatkowe i jest dopuszczalne jedynie po otrzymaniu zgody Producenta dla ka dego przypadku odbiegaj¹cego od zastosowañ standardowych. 1. W³asciwy sposób rozmieszczania pó³ek Poprawnie Poprawnie Niepoprawnie 2. Wykorzystanie pó³ek 2.1 Ka da pó³ka powinna byæ umieszczona na dwóch odpowiednich do jej wymiarów wspornikach Dobrze le le

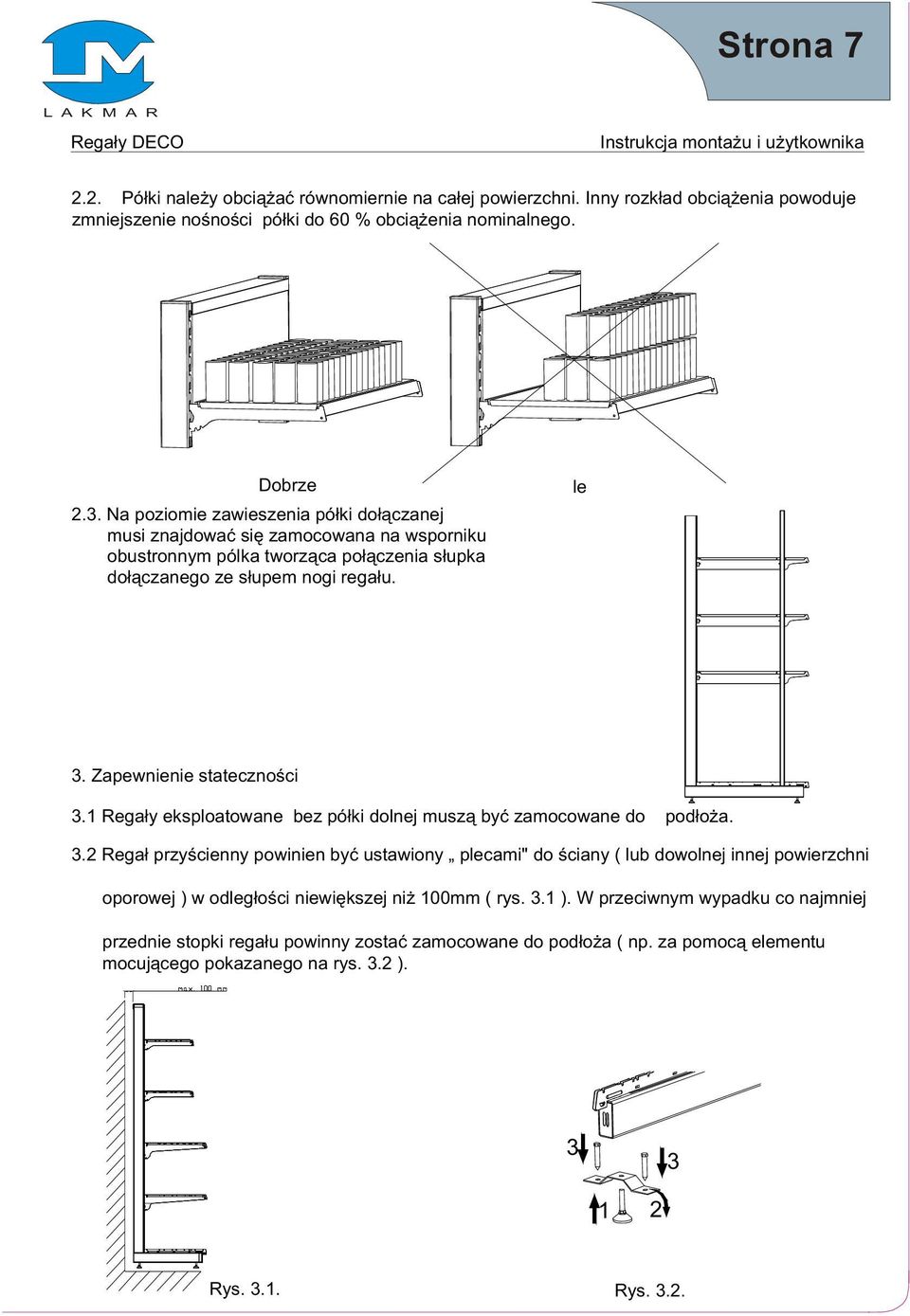

7 Strona Pó³ki nale y obci¹ aæ równomiernie na ca³ej powierzchni. Inny rozk³ad obci¹ enia powoduje zmniejszenie noœnoœci pó³ki do 60 % obci¹ enia nominalnego. Dobrze 2.3. Na poziomie zawieszenia pó³ki do³¹czanej musi znajdowaæ siê zamocowana na wsporniku obustronnym pólka tworz¹ca po³¹czenia s³upka do³¹czanego ze s³upem nogi rega³u. le 3. Zapewnienie statecznoœci 3.1 Rega³y eksploatowane bez pó³ki dolnej musz¹ byæ zamocowane do pod³o a. 3.2 Rega³ przyœcienny powinien byæ ustawiony plecami" do œciany ( lub dowolnej innej powierzchni oporowej ) w odleg³oœci niewiêkszej ni 100mm ( rys. 3.1 ). W przeciwnym wypadku co najmniej przednie stopki rega³u powinny zostaæ zamocowane do pod³o a ( np. za pomoc¹ elementu mocuj¹cego pokazanego na rys. 3.2 ) Rys Rys. 3.2.

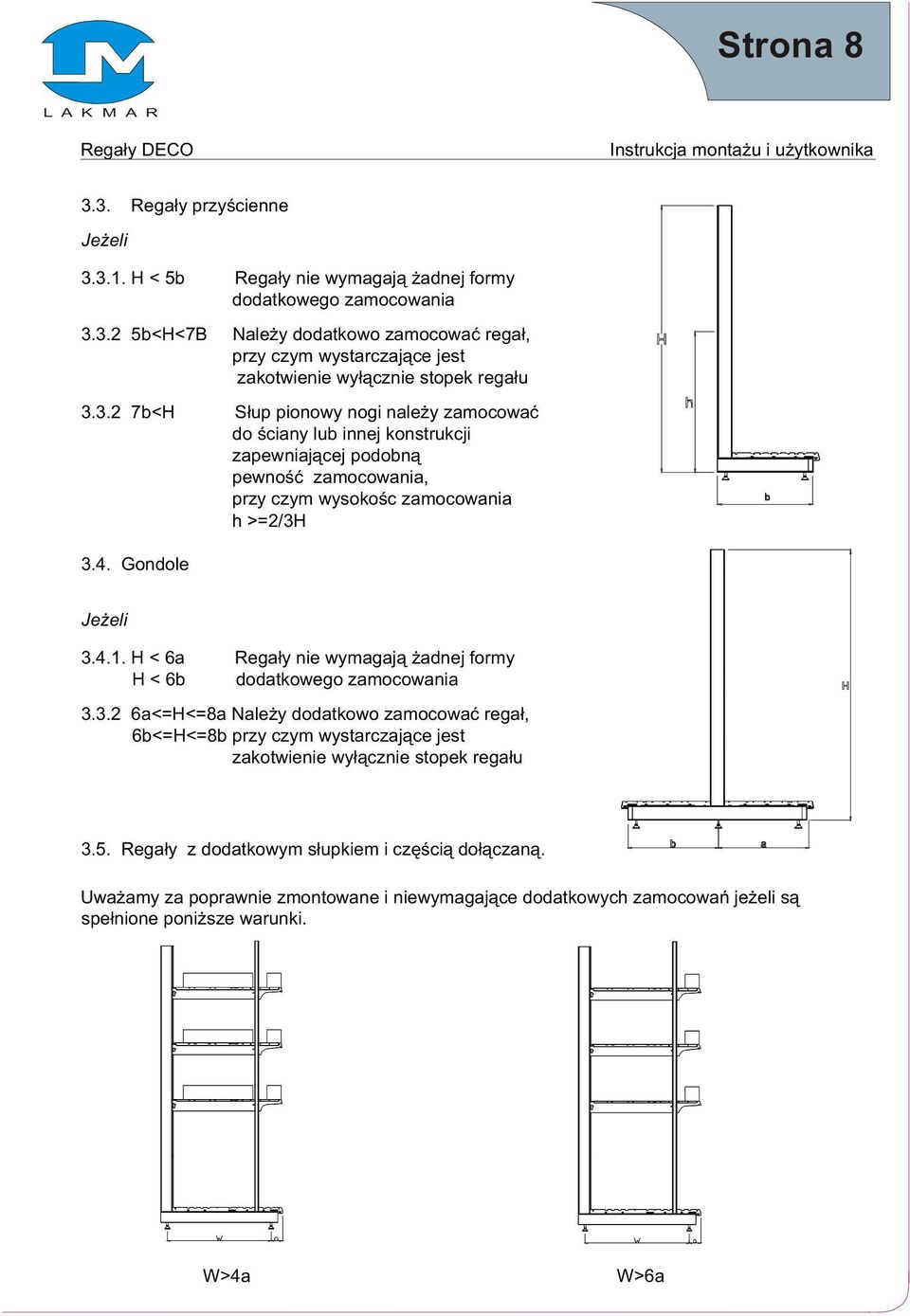

8 Strona Rega³y przyœcienne Je eli H < 5b Rega³y nie wymagaj¹ adnej formy dodatkowego zamocowania b<H<7B Nale y dodatkowo zamocowaæ rega³, przy czym wystarczaj¹ce jest zakotwienie wy³¹cznie stopek rega³u b<H pionowy nogi nale y zamocowaæ do œciany lub innej konstrukcji zapewniaj¹cej podobn¹ pewnoœæ zamocowania, przy czym wysokoœc zamocowania h >=2/3H 3.4. Gondole Je eli H < 6a Rega³y nie wymagaj¹ adnej formy H < 6b dodatkowego zamocowania a<=H<=8a Nale y dodatkowo zamocowaæ rega³, 6b<=H<=8b przy czym wystarczaj¹ce jest zakotwienie wy³¹cznie stopek rega³u 3.5. Rega³y z dodatkowym s³upkiem i czêœci¹ do³¹czan¹. Uwa amy za poprawnie zmontowane i niewymagaj¹ce dodatkowych zamocowañ je eli s¹ spe³nione poni sze warunki. W>4a W>6a

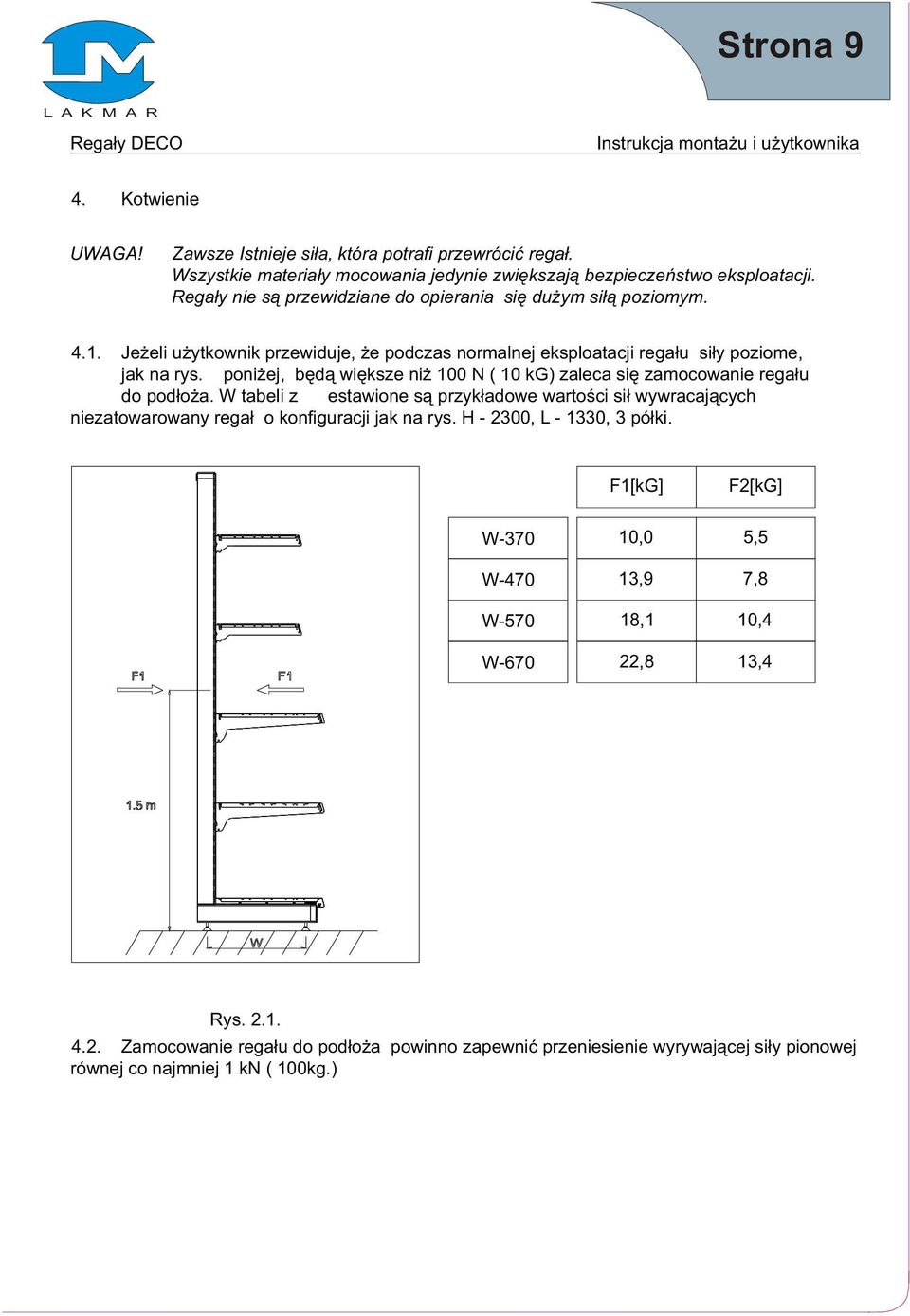

9 Strona 9 4. Kotwienie UWAGA! Zawsze Istnieje si³a, która potrafi przewróciæ rega³. Wszystkie materia³y mocowania jedynie zwiêkszaj¹ bezpieczeñstwo eksploatacji. Rega³y nie s¹ przewidziane do opierania siê du ym si³¹ poziomym Je eli u ytkownik przewiduje, e podczas normalnej eksploatacji rega³u si³y poziome, jak na rys. poni ej, bêd¹ wiêksze ni 100 N ( 10 kg) zaleca siê zamocowanie rega³u do pod³o a. W tabeli z estawione s¹ przyk³adowe wartoœci si³ wywracaj¹cych niezatowarowany rega³ o konfiguracji jak na rys. H 2300, L 1330, 3 pó³ki. F1[kG] F2[kG] W370 10,0 5,5 W470 W570 W670 13,9 7,8 18,1 10,4 22,8 13,4 Rys Zamocowanie rega³u do pod³o a powinno zapewniæ przeniesienie wyrywaj¹cej si³y pionowej równej co najmniej 1 kn ( 100kg.)

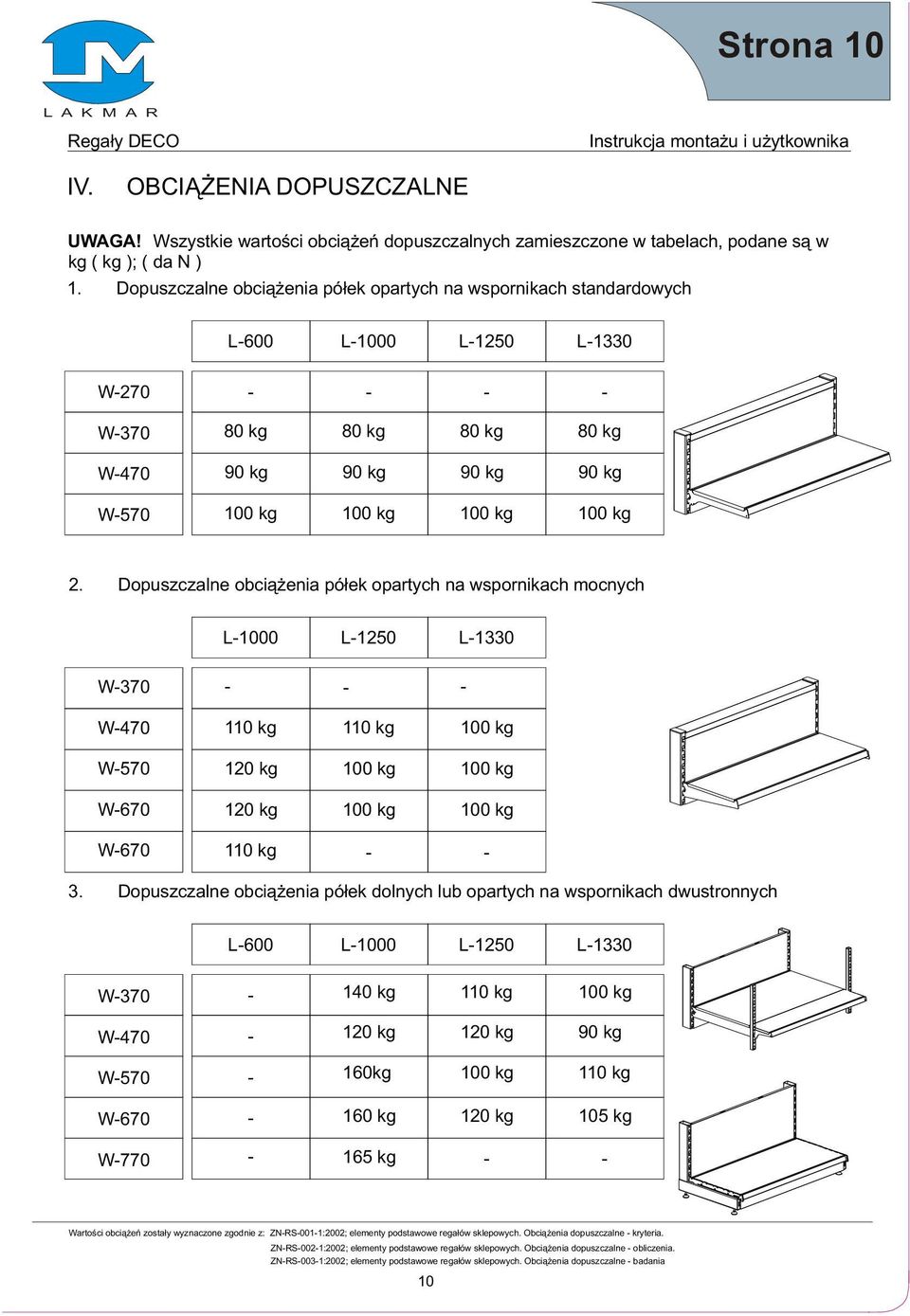

10 Strona 10 IV. OBCI ENIA DOPUSZCZALNE UWAGA! Wszystkie wartoœci obci¹ eñ dopuszczalnych zamieszczone w tabelach, podane s¹ w kg ( kg ); ( da N ) 1. Dopuszczalne obci¹ enia pó³ek opartych na wspornikach standardowych L600 L1000 L1250 L1330 W270 W kg 80 kg 80 kg 80 kg W kg 90 kg 90 kg 90 kg W kg 100 kg 100 kg 100 kg 2. Dopuszczalne obci¹ enia pó³ek opartych na wspornikach mocnych L1000 L1250 L1330 W370 W kg 110 kg 100 kg W kg 100 kg 100 kg W kg 100 kg 100 kg W kg 3. Dopuszczalne obci¹ enia pó³ek dolnych lub opartych na wspornikach dwustronnych L600 L1000 L1250 L1330 W kg 110 kg 100 kg W kg 120 kg 90 kg W kg 100 kg 110 kg W670 W kg 120 kg 105 kg 165 kg Wartoœci obci¹ eñ zosta³y wyznaczone zgodnie z: ZNRS0011:2002; elementy podstawowe rega³ów sklepowych. Obci¹ enia dopuszczalne kryteria. ZNRS0021:2002; elementy podstawowe rega³ów sklepowych. Obci¹ enia dopuszczalne obliczenia. ZNRS0031:2002; elementy podstawowe rega³ów sklepowych. Obci¹ enia dopuszczalne badania 10

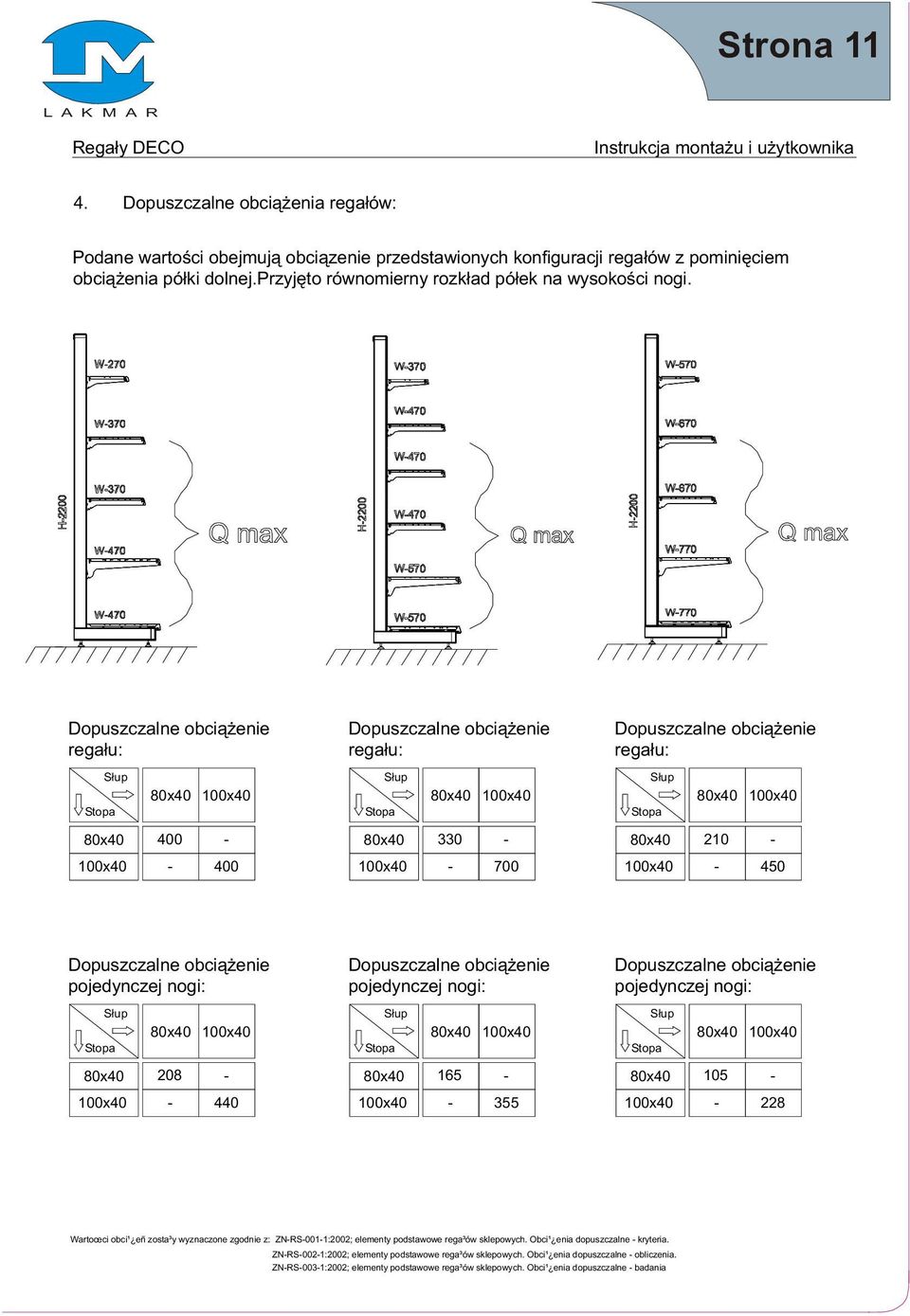

11 Strona Dopuszczalne obci¹ enia rega³ów: Podane wartoœci obejmuj¹ obci¹zenie przedstawionych konfiguracji rega³ów z pominiêciem obci¹ enia pó³ki dolnej.przyjêto równomierny rozk³ad pó³ek na wysokoœci nogi. rega³u: rega³u: rega³u: pojedynczej nogi: pojedynczej nogi: pojedynczej nogi: Wartoœci obci¹ eñ zosta³y wyznaczone zgodnie z: ZNRS0011:2002; elementy podstawowe rega³ów sklepowych. Obci¹ enia dopuszczalne kryteria. ZNRS0021:2002; elementy podstawowe rega³ów sklepowych. Obci¹ enia dopuszczalne obliczenia. ZNRS0031:2002; elementy podstawowe rega³ów sklepowych. Obci¹ enia dopuszczalne badania

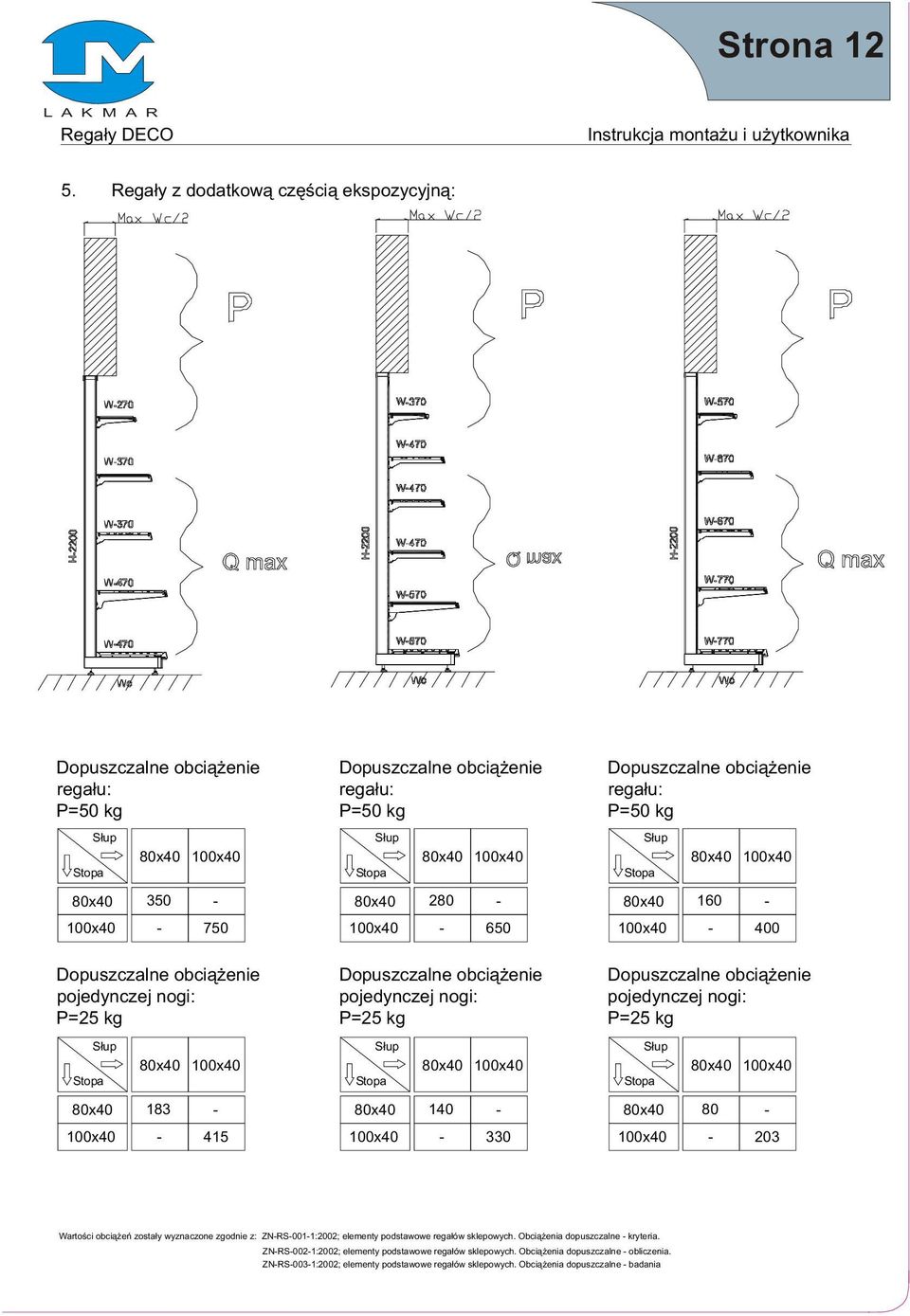

12 Strona Rega³y z dodatkow¹ czêœci¹ ekspozycyjn¹: rega³u: P=50 kg rega³u: P=50 kg rega³u: P=50 kg pojedynczej nogi: P=25 kg pojedynczej nogi: P=25 kg pojedynczej nogi: P=25 kg Wartoœci obci¹ eñ zosta³y wyznaczone zgodnie z: ZNRS0011:2002; elementy podstawowe rega³ów sklepowych. Obci¹ enia dopuszczalne kryteria. ZNRS0021:2002; elementy podstawowe rega³ów sklepowych. Obci¹ enia dopuszczalne obliczenia. ZNRS0031:2002; elementy podstawowe rega³ów sklepowych. Obci¹ enia dopuszczalne badania

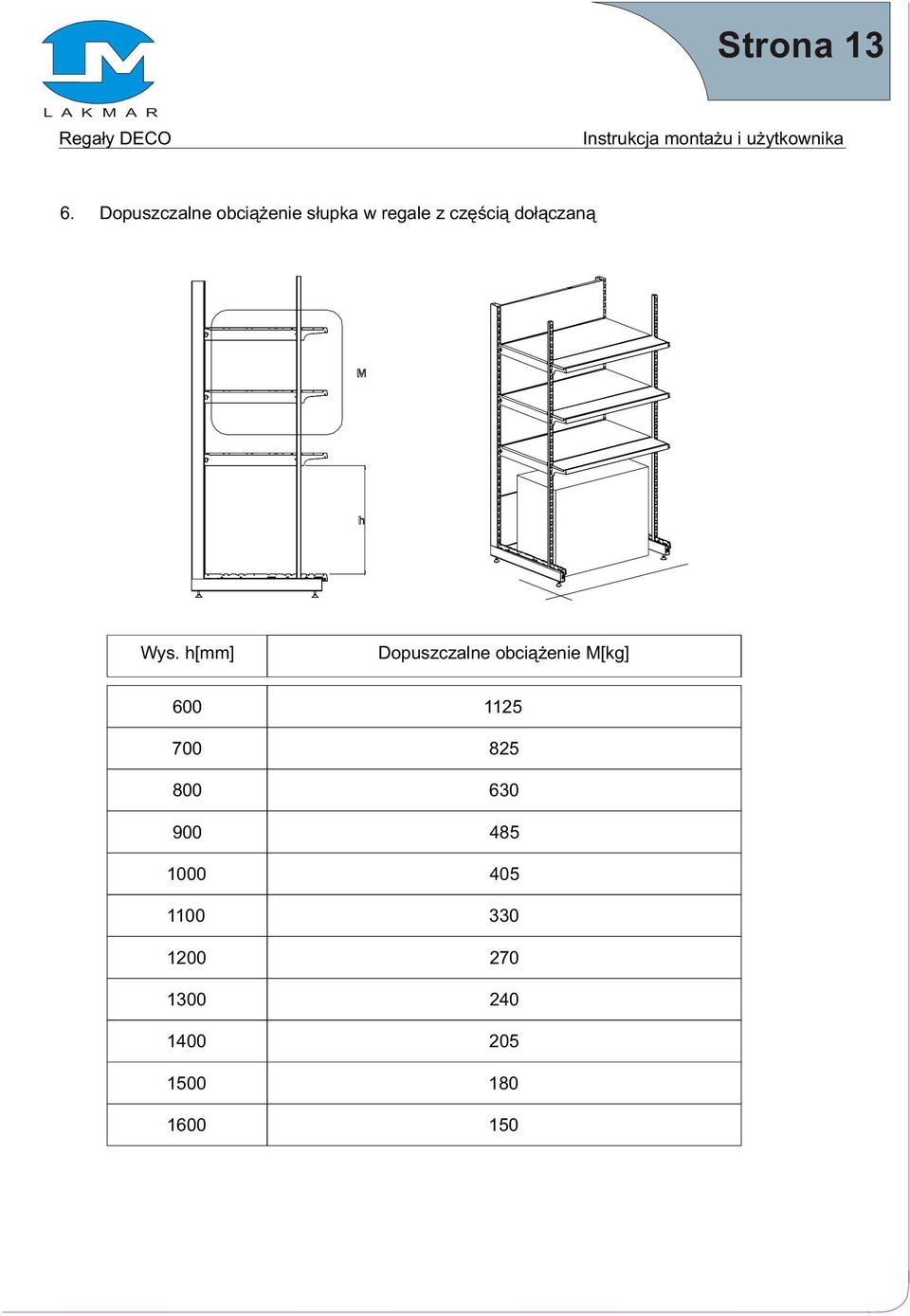

13 Strona s³upka w regale z czêœci¹ do³¹czan¹ Wys. h[mm] M[kg]
