TAP TAPS. T³umiki akustyczne. do prostok¹tnych przewodów wentylacyjnych

Transkrypt

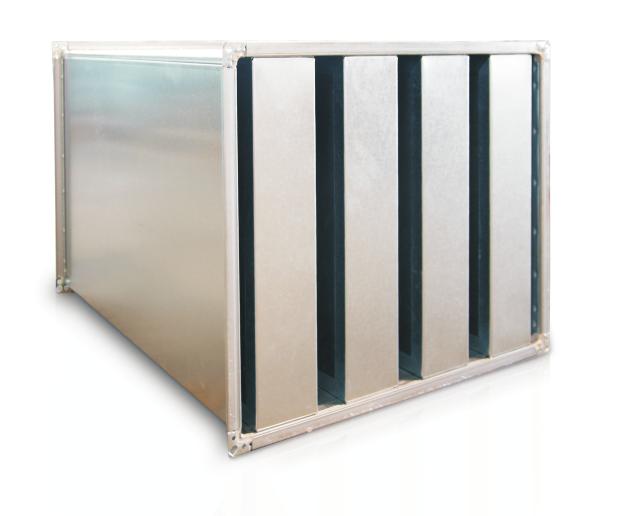

1 T³umiki akustyczne do prostok¹tnych przewodów wentylacyjnych TAP TAPS Atest Higieniczny: HK/B/0284/01/2015 TAP i TAPS s¹ przeznaczone do t³umienia ha³asu przenoszonego przez przewody prostok¹tne instalacji wentylacyjnej. S¹ umieszczane pomiêdzy wentylatorem a przewodami wentylacyjnymi nawiewnymi lub wyci¹gowymi oraz przed nawiewnikami dostarczaj¹cymi powietrze do pomieszczeñ o wysokich wymaganiach komfortu akustycznego. T³umik akustyczny TAP z przy³¹czem ko³nierzowym. SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / Kraków tel / fax / info@smay.eu

2 T³umiki akustyczne TAP Wykonanie Obudowa t³umika jest wykonana z blachy ocynkowanej. We wnêtrzu obudowy znajduj¹ siê kulisy wykonane z ramy z blachy ocynkowanej i wk³adu t³umi¹cego z niepalnego (klasa A1 wg DIN 4102) materia³u dÿwiêkoch³onnego. Powierzchnia wk³adu t³umi¹cego jest dodatkowo powleczona odpornym na œcieranie welonem szklanym. Standardowo TAP s¹ wyposa one w przy³¹cza ko³nierzowe o szerokoœci 20, 30 lub 40 mm (zale nie od przekroju t³umika). Na zamówienie mo liwe jest wykonanie t³umika o wymiarach niestandardowych, oznaczanego symbolem TAPS. W wykonaniu nierdzewnym powy sze elementy stalowe wykonane s¹ ze stali nierdzewnej (wg EN10088). Zastosowanie TAP-X-AA t³umik z kulisami absorpcyjnymi powleczonymi welonem szklanym. Szczególnie polecany do t³umienia ha³asu generowanego w zakresie œrednich i wysokich czêstotliwoœci. TAP-X-AR t³umik z kulisami absorpcyjno rezonatorowymi powleczonymi welonem szklanym i dodatkowo przes³oniêtymi w 50% swojej powierzchni os³on¹ z blachy ocynkowanej. Szczególnie polecany do t³umienia ha³asu generowanego w zakresie niskich i œrednich czêstotliwoœci. Istnieje mo liwoœæ wyposa enia kulis w dodatkowe owiewki, zmniejszaj¹ce opory przep³ywu powietrza (HA, HR). Klasa szczelnoœci Obudowa t³umika standardowo jest wykonana w klasie szczelnoœci A (wg EN 1751) i pozwala na stosowanie t³umików TAP w instalacji wentylacyjnej pracuj¹cej przy ciœnieniu do 630 Pa. Na specjalne zamówienie istnieje mo liwoœæ wykonania obudowy w klasie szczelnoœci B (wg EN 1751). Zaleca siê stosowanie t³umików TAP przy prêdkoœciach przep³ywu powietrza nie przekraczaj¹cych 12 m/s. Monta Standardowo t³umiki TAP mo na montowaæ w poziomych ci¹gach przewodów wentylacyjnych z kulisami w pozycji pionowej. W przypadku monta u w pionowych ci¹gach przewodów wentylacyjnych lub z kulisami w pozycji poziomej nale y zaznaczyæ to w zamówieniu. Monta t³umików odbywa siê przy pomocy zawiesi. Wymiary Standardowe wymiary t³umików TAP przestawiono na kolejnych stronach niniejszej karty katalogowej. Rys. 1. T³umiki Rys. 2. Kulisa g 1. W t³umikach o wymiarach niestandardowych TAPS zaleca siê zachowanie stosunku powierzchni czynnej przep³ywu powietrza do ca³kowitej powierzchni przekroju poprzecznego w zakresie 30-60% 2. W t³umikach o masie do 320 kg, kulisy s¹ fabrycznie zamontowane w obudowie t³umika. Dla masy powy ej 320 kg t³umiki dostarczane s¹ w postaci: obudowa osobno + kulisy osobno, przeznaczone do samodzielnego monta u na miejscu budowy. 3.T³umiki o wymiarach niestandardowych wykonywane s¹ na specjalne zamówienie. 4.Istnieje mo liwoœæ zamówienia wy³¹cznie kulis (TAL) 10

3 T³umiki akustyczne TAP 11

4 Wymiary, powierzchnie przep³ywu, masa t³umików TAP 12

5 Wymiary, powierzchnie przep³ywu, masa t³umików TAP Dobór TAP 13

6 Dobór TAP Wartoœæ t³umienia dla t³umików TAP z kulisami absorpcyjnumi AA TAP 11AA TAP 15AA TAP 21AA TAP 215AA TAP 22AA W przypadku t³umików niestandardowych TAPS parametry akustyczne nale y wyznaczyæ w oparciu o dane t³umika standardowego TAP zbli onego wymiarami. 14

7 Dobór TAP Wartoœæ t³umienia w db w pasmach czêstotliwoœci z kulisami absorbcyjno-rezonatorowymi AR TAP 11AR TAP 15AR TAP 21AR TAP 215AR TAP 22AR W przypadku t³umików niestandardowych TAPS parametry akustyczne nale y wyznaczyæ w oparciu o dane t³umika standardowego TAP zbli onego wymiarami. 15

8 Dobór TAP Szumy w³asne t³umików L w [db(a)] V [m/s] 5,0 8,0 10,0 12,0 2 Pole powierzchni przep³ywu [m ] 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,

9 Akcesoria i sposób zamówienia TAP Przy zamówieniu t³umika nale y podaæ informacje wed³ug poni szego sposobu: Gdzie: <X> TAP<X> - <TK> - <A>x<B>x<L> - <P> - <KL> - <MK> (dla t³umika standardowego) TAPS - <TK> - <A>x<B>x<L> - (<GR>x<SZ>)x<IK> - <P> - <KL> - <MK> (dla t³umika niestandardowego) - typ t³umika: 11 = gruboœæ kulisy 100 mm, odleg³oœæ miêdzy kulisami 100 mm 15 = gruboœæ kulisy 100 mm, odleg³oœæ miêdzy kulisami 50 mm 21 = gruboœæ kulisy 200 mm, odleg³oœæ miêdzy kulisami 100 mm 215 = gruboœæ kulisy 200 mm, odleg³oœæ miêdzy kulisami 150 mm 22 = gruboœæ kulisy 200 mm, odleg³oœæ miêdzy kulisami 200 mm <TK> - typ kulis: * AA kulisy absorpcyjne bez owiewki AR kulisy absorpcyjno-rezonatorowe bez owiewki HA kulisy absorpcyjne zakoñczone owiewk¹ HR kulisy absorpcyjno-rezonatorowe zakoñczone owiewk¹ <A> - szerokoœæ œwiat³a t³umika w mm <B> - wysokoœæ œwiat³a t³umika w mm <L> - d³ugoœæ t³umika w mm <GR> - gruboœæ kulisy w mm <SZ> - odleg³oœæ miêdzy kulisami w mm * <MK> - monta kulis:* brak = kulisy zamontowane fabrycznie w obudowie t³umika KO = kulisy osobno do samodzielnego monta u w obudowie t³umika <IK> - iloœæ kulis <P> - materia³: * brak = stal ocynkowana SN = stal nierdzewna <KL> - klasa szczelnoœci wg EN 1751* A = klasa szczelnoœci obudowy A B = klasa szczelnoœci obudowy B * wartoœci opcjonalne, w przypadku ich nie podania zostan¹ zastosowane wartoœci domyœlne Przyk³ad zamówienia: TAP22 AA 1200x1000x1000 A (dla t³umika standardowego) TAPS AR 1150x1000x1000 (200x87)x4 - B - KO (dla t³umika niestandardowego) Przy zamówieniu wy³¹cznie kulis, nale y podaæ informacje wg poni szego sposobu: TAL - <TK> - <GR> x <B> x <L> - <P> Przyk³ad zamówienia: TAL - AA - 200x800x
