2 Steelmate - System wspomagaj¹cy parkowanie z oœmioma czujnikami Cechy: Kolorowy i intuicyjny wyœwietlacz LCD Czujnik wysokiej jakoœci Inteligentne rozpoznawanie przeszkód Przedni i tylni system wykrywania Dwa g³oœniczki o ró nych dÿwiêkach informuj¹ce o przeszkodach z przodu / ty³u Niezawodne dzia³anie w ka dych warunkach pogodowych Brak wp³ywu na uk³ad elektryczny pojazdu Pasuje do ka dego typu samochodu

wykrywania Dwa g³oœniczki o ró nych dÿwiêkach informuj¹ce o przeszkodach z przodu / ty³u Niezawodne

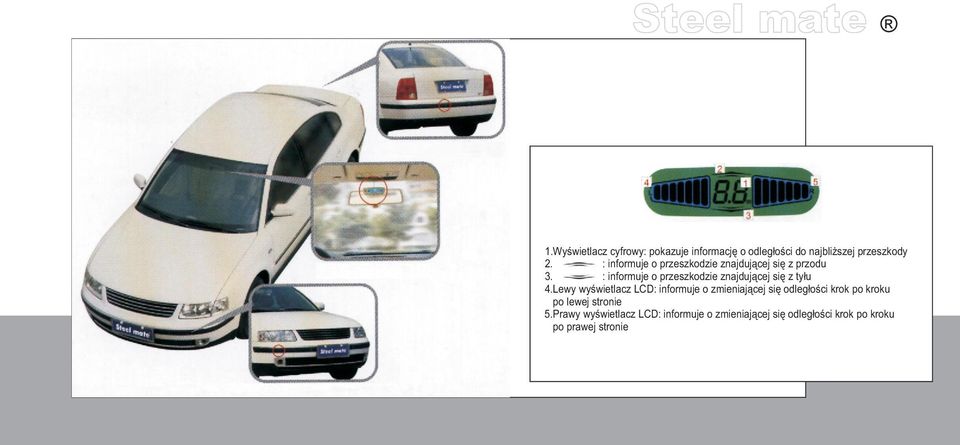

3 Steel mate 1.Wyœwietlacz cyfrowy: pokazuje informacjê o odleg³oœci do najbli szej przeszkody 2. : informuje o przeszkodzie znajduj¹cej siê z przodu 3. : informuje o przeszkodzie znajduj¹cej siê z ty³u 4.Lewy wyœwietlacz LCD: informuje o zmieniaj¹cej siê odleg³oœci krok po kroku po lewej stronie 5.Prawy wyœwietlacz LCD: informuje o zmieniaj¹cej siê odleg³oœci krok po kroku po prawej stronie

: informuje o przeszkodzie znajduj¹cej siê z ty³u 4.

4 Normalna jazda (Po naciœniêciu peda³u hamulca 4 czujniki zamontowane z przodu automatycznie wykryj¹ przeszkodê. Wyœwietlacz LCD automatycznie zacznie pokazywaæ odleg³oœæ Steel kiedy dystans mate bêdzie mniejszy ni 0,8 metra.) Kiedy odleg³oœæ jest mniejsza ni 0,3m na wyœwietlaczu pojawi siê pulsuj¹ce 0.0 wraz z towarzysz¹cym ci¹g³ym sygna³em dÿwiêkowym, ostrzegaj¹c przed niebezpieczeñstwem. Tryb alarmu Odleg³oœæ pomiêdzy samochodem, a przeszkod¹ DŸwiêk ostrze enia Informacja wyœwietlana 0.8~0.5m bezpiecznie Bi----Bi ~0.5m 0.5~0.3m ostro nie Bi-Bi-Bi- 0.5~0.3m <0.3m niebezpiecznie Bi Bi 0.0m

) Kiedy odleg³oœæ jest mniejsza ni 0,3m na wyœwietlaczu pojawi siê pulsuj¹ce 0.

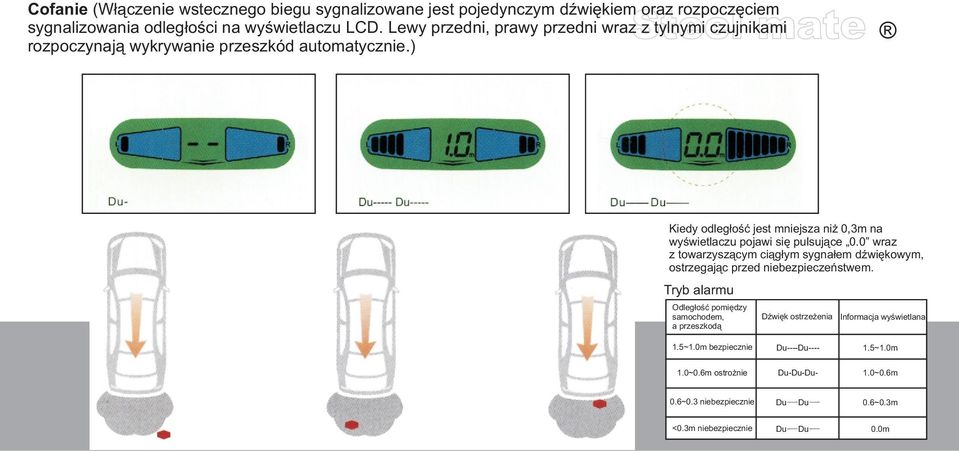

5 Cofanie (W³¹czenie wstecznego biegu sygnalizowane jest pojedynczym dÿwiêkiem oraz rozpoczêciem sygnalizowania odleg³oœci na wyœwietlaczu LCD. Lewy przedni, prawy przedni wraz Steel z tylnymi czujnikami mate rozpoczynaj¹ wykrywanie przeszkód automatycznie.) Kiedy odleg³oœæ jest mniejsza ni 0,3m na wyœwietlaczu pojawi siê pulsuj¹ce 0.0 wraz z towarzysz¹cym ci¹g³ym sygna³em dÿwiêkowym, ostrzegaj¹c przed niebezpieczeñstwem. Tryb alarmu Odleg³oœæ pomiêdzy samochodem, a przeszkod¹ DŸwiêk ostrze enia Informacja wyœwietlana 1.5~1.0m bezpiecznie Du----Du ~1.0m 1.0~0.6m ostro nie Du-Du-Du- 1.0~0.6m 0.6~0.3 niebezpiecznie Du Du 0.6~0.3m <0.3m niebezpiecznie Du Du 0.0m

) Kiedy odleg³oœæ jest mniejsza ni 0,3m na wyœwietlaczu pojawi siê pulsuj¹ce 0.0 wraz z towarzysz¹cym ci¹g³ym sygna³em dÿwiêkowym, ostrzegaj¹c przed niebezpieczeñstwem.

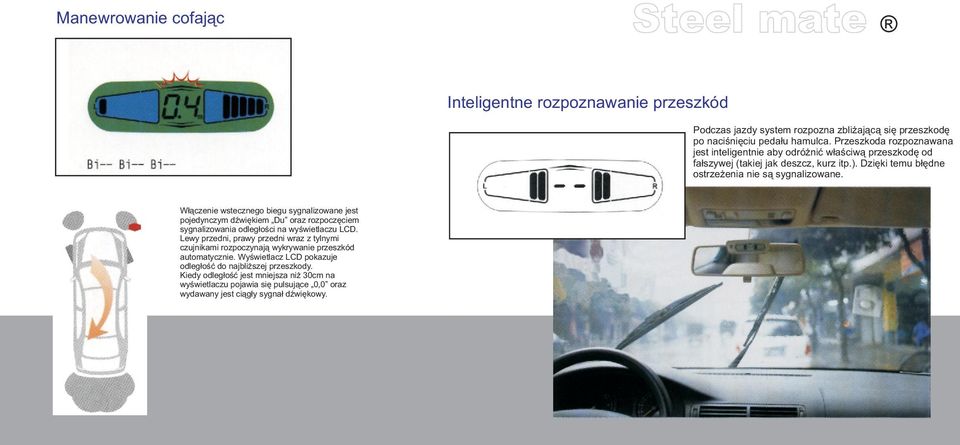

6 Manewrowanie cofaj¹c Steel mate Inteligentne rozpoznawanie przeszkód Podczas jazdy system rozpozna zbli aj¹c¹ siê przeszkodê po naciœniêciu peda³u hamulca. Przeszkoda rozpoznawana jest inteligentnie aby odró niæ w³aœciw¹ przeszkodê od fa³szywej (takiej jak deszcz, kurz itp.). Dziêki temu b³êdne ostrze enia nie s¹ sygnalizowane. W³¹czenie wstecznego biegu sygnalizowane jest pojedynczym dÿwiêkiem Du oraz rozpoczêciem sygnalizowania odleg³oœci na wyœwietlaczu LCD. Lewy przedni, prawy przedni wraz z tylnymi czujnikami rozpoczynaj¹ wykrywanie przeszkód automatycznie. Wyœwietlacz LCD pokazuje odleg³oœæ do najbli szej przeszkody. Kiedy odleg³oœæ jest mniejsza ni 30cm na wyœwietlaczu pojawia siê pulsuj¹ce 0,0 oraz wydawany jest ci¹g³y sygna³ dÿwiêkowy.

W³¹czenie wstecznego biegu sygnalizowane jest pojedynczym dÿwiêkiem Du oraz rozpoczêciem sygnalizowania odleg³oœci na wyœwietlaczu LCD.

7 Dwa buzery o ró nych dÿwiêkach okreœlaj¹ czy przeszkoda jest z ty³u czy z przodu Steel mate DŸwiêk Bi---Bi--- ostrzega przez przeszkod¹ z przodu DŸwiêk Du---Du--- ostrzega przez przeszkod¹ z ty³u

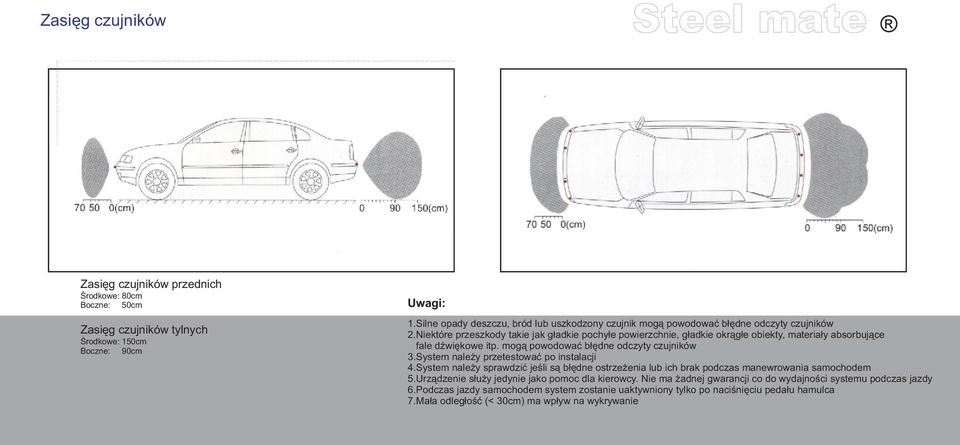

8 Zasiêg czujników Steel mate Zasiêg czujników przednich Œrodkowe: 80cm Boczne: 50cm Zasiêg czujników tylnych Œrodkowe: 150cm Boczne: 90cm Uwagi: 1.Silne opady deszczu, bród lub uszkodzony czujnik mog¹ powodowaæ b³êdne odczyty czujników 2.Niektóre przeszkody takie jak g³adkie pochy³e powierzchnie, g³adkie okr¹g³e obiekty, materia³y absorbuj¹ce fale dÿwiêkowe itp. mog¹ powodowaæ b³êdne odczyty czujników 3.System nale y przetestowaæ po instalacji 4.System nale y sprawdziæ jeœli s¹ b³êdne ostrze enia lub ich brak podczas manewrowania samochodem 5.Urz¹dzenie s³u y jedynie jako pomoc dla kierowcy. Nie ma adnej gwarancji co do wydajnoœci systemu podczas jazdy 6.Podczas jazdy samochodem system zostanie uaktywniony tylko po naciœniêciu peda³u hamulca 7.Ma³a odleg³oœæ (< 30cm) ma wp³yw na wykrywanie

Niektóre przeszkody takie jak g³adkie pochy³e powierzchnie, g³adkie okr¹g³e obiekty, materia³y absorbuj¹ce fale dÿwiêkowe itp. mog¹ powodowaæ b³êdne odczyty czujników 3.

9 Steel mate Czujniki z przodu Czujniki z ty³u Kolorowy wyœwietlacz Brzêczyk Centralka Uporz¹dkowane przewody (powinny znajdowaæ siê daleko od uk³adu wysokiego napiêcia) Zawartoœæ zestawu do monta u systemu wspomagaj¹cego parkowanie wraz przednimi i tylnymi czujnikami 1. Centralka 2. Wyœwietlacz LCD 3. 8 ultradÿwiêkowych czujników (przód i ty³) 4. 1 brzêczyk (wskaÿnik ma wbudowany dodatkowy buzer) 5. Akcesoria instalacyjne Miejsca instalacji: Centralka: pod desk¹ rozdzielcz¹ lub w baga niku WskaŸnik LCD: powieszony na wstecznym lusterku Brzêczyk: z ty³u samochodu Czujniki: w zale noœci od samochodu (sposób monta u i przyk³adowe miejsca monta u w tabeli na nastêpnej stronie)

8 ultradÿwiêkowych czujników (przód i ty³) 4. 1 brzêczyk (wskaÿnik ma wbudowany dodatkowy buzer) 5.

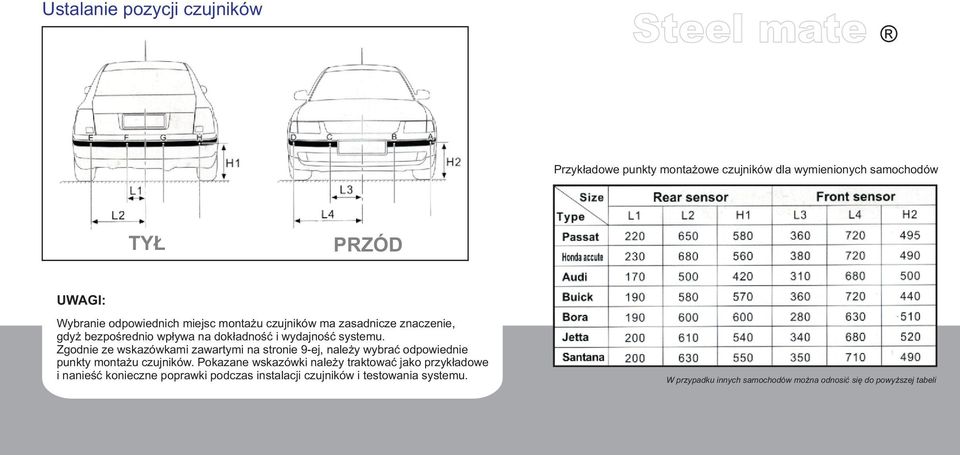

10 Ustalanie pozycji czujników Steel mate Przyk³adowe punkty monta owe czujników dla wymienionych samochodów TY PRZÓD UWAGI: Wybranie odpowiednich miejsc monta u czujników ma zasadnicze znaczenie, gdy bezpoœrednio wp³ywa na dok³adnoœæ i wydajnoœæ systemu. Zgodnie ze wskazówkami zawartymi na stronie 9-ej, nale y wybraæ odpowiednie punkty monta u czujników. Pokazane wskazówki nale y traktowaæ jako przyk³adowe i nanieœæ konieczne poprawki podczas instalacji czujników i testowania systemu. W przypadku innych samochodów mo na odnosiæ siê do powy szej tabeli

Zgodnie ze wskazówkami zawartymi na stronie 9-ej, nale y wybraæ odpowiednie punkty monta u czujników.

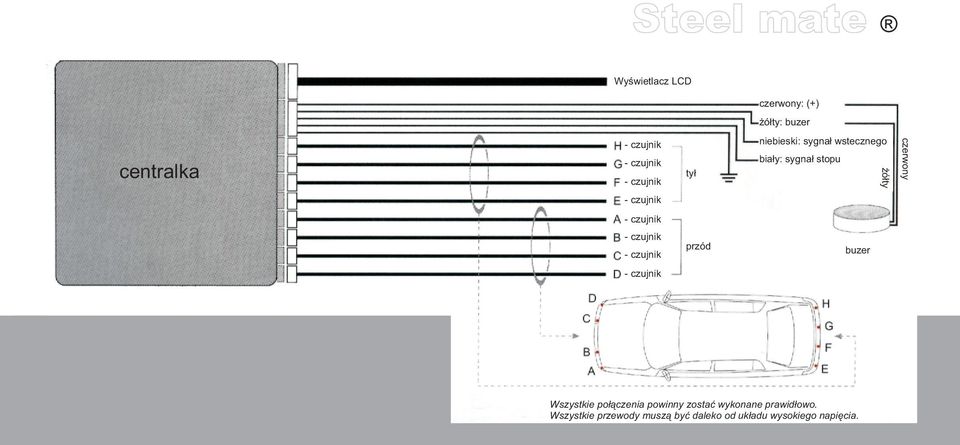

11 Steel mate Wyœwietlacz LCD czerwony: (+) ó³ty: buzer centralka ty³ niebieski: sygna³ wstecznego bia³y: sygna³ stopu ó³ty czerwony przód buzer Wszystkie po³¹czenia powinny zostaæ wykonane prawid³owo. Wszystkie przewody musz¹ byæ daleko od uk³adu wysokiego napiêcia.
