1 R Z E C Z PO SPO L IT A (12) OPIS PATENTOWY (19) PL (11) PO LSK A (13) B1 (21) Numer zgłoszenia: (51)IntCl5: E04H 1 7 /0 6 U rząd P atentow y (22) Data zgłoszenia: R zeczypospolitej P olskiej (54) Element nośny ogrodzenia lub zasieki Z głoszenie ogłoszono: BUP 22/89 (45) O udzieleniu p aten tu ogłoszono: WUP 05/92 U prawniony z patentu: Poślednik Franciszek, Warszawa, PL Andrzejewski Tadeusz, Warszawa, PL Wałęga Henryk, Warszawa, PL Tw órcy wynalazku: Franciszek Poślednik, Warszawa, PL Tadeusz Andrzejewski, Warszawa, PL Henryk Wałęga, Warszawa, PL (57) 1. Elem ent nośny ogrodzenia lub zasieki, znamienny tym, że składa się ze stałego słupka (1) oraz zwieńczającego ten słupek wahliwego wspornika (2), którego oś obrotu (3) jest prostopadła do płaszczyzny w spornika (2) a równoległa do płaszczyzny ogrodzenia lub zasieki.

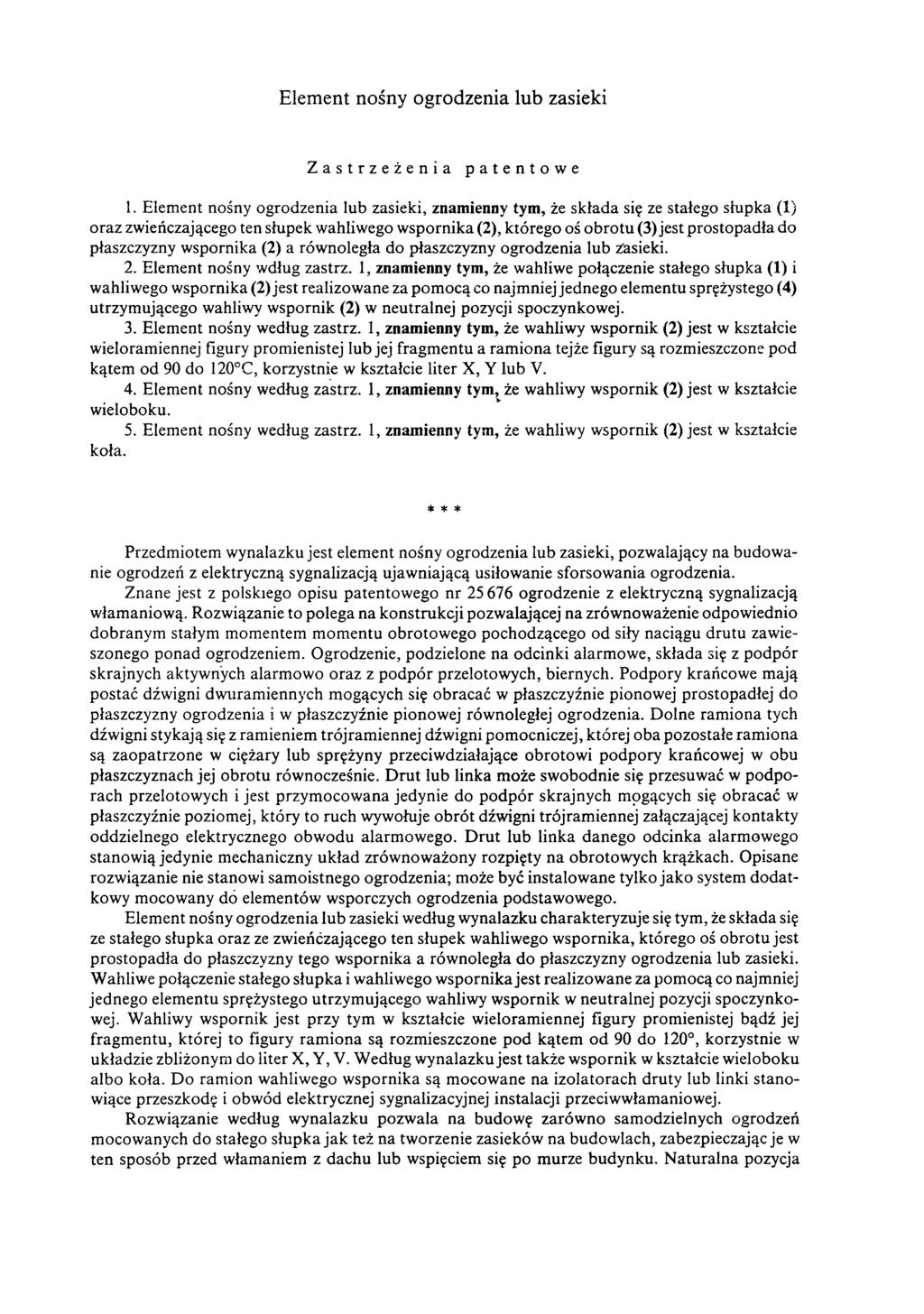

2 Element nośny ogrodzenia lub zasieki Zastrzeżenia patentowe 1. Element nośny ogrodzenia lub zasieki, znamienny tym, że składa się ze stałego słupka (1) oraz zwieńczającego ten słupek wahliwego wspornika (2), którego oś obrotu (3) jest prostopadła do płaszczyzny w spornika (2) a rów noległa do płaszczyzny ogrodzenia lub zasieki. 2. Element nośny według zastrz. 1, znamienny tym, że wahliwe połączenie stałego słupka (1) i wahliwego wspornika (2) jest realizowane za pom ocą co najmniej jednego elementu sprężystego (4) utrzym ującego wahliwy w spornik (2) w neutralnej pozycji spoczynkowej. 3. Element nośny według zastrz. 1, znamienny tym, że wahliwy wspornik (2) jest w kształcie wieloramiennej figury promienistej lub jej fragm entu a ram iona tejże figury są rozmieszczone pod kątem od 90 do 120 C, korzystnie w kształcie liter X, Y lub V. 4. Element nośny według zastrz. 1, znamienny tym, że wahliwy wspornik (2) jest w kształcie wieloboku. 5. Element nośny według zastrz. 1, znamienny tym, że wahliwy wspornik (2) jest w kształcie koła. * * * Przedm iotem wynalazku jest elem ent nośny ogrodzenia lub zasieki, pozw alający na budow a- nie ogrodzeń z elektryczną sygnalizacją ujaw niającą usiłowanie sforsow ania ogrodzenia. Znane jest z polskiego opisu patentow ego nr ogrodzenie z elektryczną sygnalizacją włamaniową. Rozwiązanie to polega na konstrukcji pozwalającej na zrównoważenie odpowiednio dobranym stałym m om entem m om entu obrotow ego pochodzącego od siły naciągu drutu zawieszonego ponad ogrodzeniem. Ogrodzenie, podzielone na odcinki alarmowe, składa się z podpór skrajnych aktywnych alarm owo oraz z podpór przelotowych, biernych. Podpory krańcowe mają postać dźwigni dwuramiennych mogących się obracać w płaszczyźnie pionowej prostopadłej do płaszczyzny ogrodzenia i w płaszczyźnie pionowej równoległej ogrodzenia. Dolne ram iona tych dźwigni stykają się z ramieniem trójram iennej dźwigni pom ocniczej, której oba pozostałe ram iona są zaopatrzone w ciężary lub sprężyny przeciwdziałające obrotow i podpory krańcowej w obu płaszczyznach jej obrotu równocześnie. D rut lub linka może swobodnie się przesuwać w podporach przelotowych i jest przym ocow ana jedynie do podpór skrajnych mogących się obracać w płaszczyźnie poziomej, który to ruch wywołuje obrót dźwigni trójram iennej załączającej kontakty oddzielnego elektrycznego obw odu alarm owego. D rut lub linka danego odcinka alarmowego stanow ią jedynie mechaniczny układ zrównoważony rozpięty na obrotow ych krążkach. Opisane rozwiązanie nie stanowi sam oistnego ogrodzenia; może być instalow ane tylko jako system dodatkowy m ocow any do elem entów wsporczych ogrodzenia podstaw ow ego. Element nośny ogrodzenia lub zasieki według wynalazku charakteryzuje się tym, że składa się ze stałego słupka oraz ze zwieńczającego ten słupek wahliwego wspornika, którego oś obrotu jest prostopadła do płaszczyzny tego wspornika a równoległa do płaszczyzny ogrodzenia lub zasieki. Wahliwe połączenie stałego słupka i wahliwego w spornika jest realizowane za pom ocą co najmniej jednego elem entu sprężystego utrzym ującego wahliwy w spornik w neutralnej pozycji spoczynkowej. W ahliwy wspornik jest przy tym w kształcie wieloramiennej figury promienistej bądź jej fragm entu, której to figury ram iona są rozmieszczone pod kątem od 90 do 120, korzystnie w układzie zbliżonym do liter X, Y, V. W edług wynalazku jest także w spornik w kształcie wieloboku albo koła. D o ram ion wahliwego w spornika są m ocowane na izolatorach druty lub linki stanowiące przeszkodę i obw ód elektrycznej sygnalizacyjnej instalacji przeciwwłamaniowej. Rozwiązanie według wynalazku pozw ala na budowę zarów no samodzielnych ogrodzeń mocowanych do stałego słupka jak też na tworzenie zasieków na budow lach, zabezpieczając je w ten sposób przed włam aniem z dachu lub wspięciem się po m urze budynku. N atu raln a pozycja

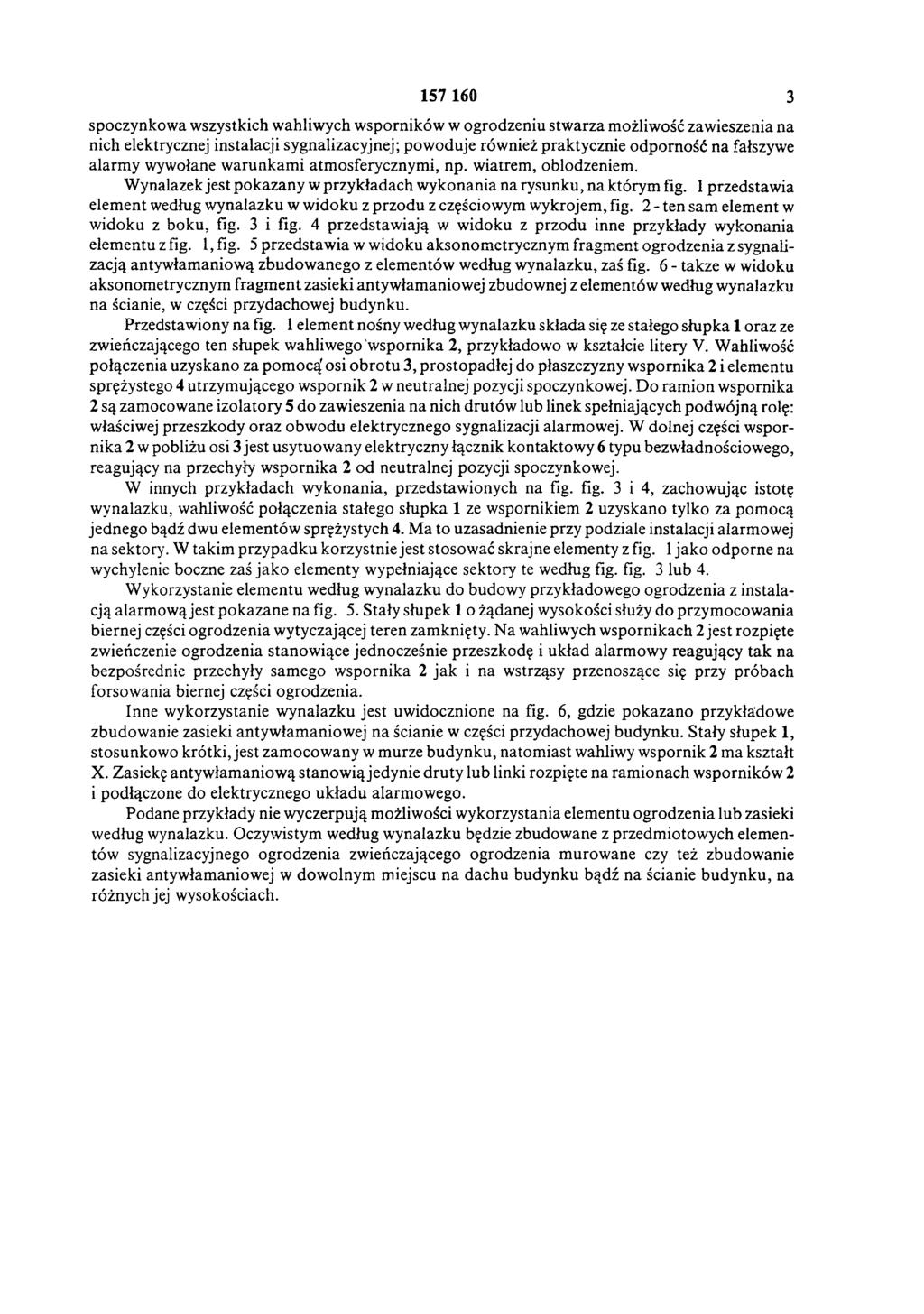

3 spoczynkowa wszystkich wahliwych wsporników w ogrodzeniu stwarza możliwość zawieszenia na nich elektrycznej instalacji sygnalizacyjnej; powoduje również praktycznie odporność na fałszywe alarm y wywołane w arunkam i atm osferycznym i, np. wiatrem, oblodzeniem. Wynalazek jest pokazany w przykładach wykonania na rysunku, na którym fig. 1 przedstawia element według wynalazku w widoku z przodu z częściowym wykrojem, fig. 2 - ten sam element w widoku z boku, fig. 3 i fig. 4 przedstaw iają w widoku z przodu inne przykłady wykonania elem entu z fig. 1, fig. 5 przedstaw ia w w idoku aksonom etrycznym fragm ent ogrodzenia z sygnalizacją antywłamaniową zbudowanego z elementów według wynalazku, zaś fig. 6 - także w widoku aksonometrycznym fragm ent zasieki antywłamaniowej zbudownej z elementów według wynalazku na ścianie, w części przydachow ej budynku. Przedstawiony na fig. 1 element nośny według wynalazku składa się ze stałego słupka 1 oraz ze zwieńczającego ten słupek wahliwego w spornika 2, przykładowo w kształcie litery V. Wahliwość połączenia uzyskano za pom ocą osi obrotu 3, prostopadłej do płaszczyzny w spornika 2 i elementu sprężystego 4 utrzymującego wspornik 2 w neutralnej pozycji spoczynkowej. D o ram ion wspornika 2 są zamocowane izolatory 5 do zawieszenia na nich drutów lub linek spełniających podw ójną rolę: właściwej przeszkody oraz obw odu elektrycznego sygnalizacji alarm ow ej. W dolnej części w spornika 2 w pobliżu osi 3 jest usytuow any elektryczny łącznik kontaktowy 6 typu bezwładnościowego, reagujący na przechyły w spornika 2 od neutralnej pozycji spoczynkowej. W innych przykładach wykonania, przedstawionych na fig. fig. 3 i 4, zachowując istotę wynalazku, wahliwość połączenia stałego słupka 1 ze wspornikiem 2 uzyskano tylko za pom ocą jednego bądź dwu elementów sprężystych 4. Ma to uzasadnienie przy podziale instalacji alarmowej na sektory. W takim przypadku korzystnie jest stosować skrajne elementy z fig. 1 jako odporne na wychylenie boczne zaś jak o elem enty wypełniające sektory te według fig. fig. 3 lub 4. W ykorzystanie elem entu według w ynalazku do budowy przykładowego ogrodzenia z instalacją alarmową jest pokazane na fig. 5. Stały słupek 1 o żądanej wysokości służy do przym ocowania biernej części ogrodzenia wytyczającej teren zamknięty. Na wahliwych wspornikach 2 jest rozpięte zwieńczenie ogrodzenia stanowiące jednocześnie przeszkodę i układ alarmowy reagujący tak na bezpośrednie przechyły samego wspornika 2 jak i na wstrząsy przenoszące się przy próbach forsow ania biernej części ogrodzenia. Inne wykorzystanie wynalazku jest uwidocznione na fig. 6, gdzie pokazano przykładowe zbudowanie zasieki antywłam aniowej na ścianie w części przydachowej budynku. Stały słupek 1, stosunkowo krótki, jest zam ocowany w murze budynku, natom iast wahliwy wspornik 2 ma kształt X. Zasiekę antywłam aniową stanow ią jedynie druty lub linki rozpięte na ram ionach wsporników 2 i podłączone do elektrycznego układu alarm ow ego. Podane przykłady nie wyczerpują możliwości wykorzystania elementu ogrodzenia lub zasieki według wynalazku. Oczywistym według w ynalazku będzie zbudow ane z przedm iotow ych elem entów sygnalizacyjnego ogrodzenia zwieńczającego ogrodzenia murowane czy też zbudowanie zasieki antywłamaniowej w dowolnym miejscu na dachu budynku bądź na ścianie budynku, na różnych jej wysokościach.

4 Fig. 4

5 Li Fig. 5

6 Zakład Wydawnictw UP RP. Nakład 90 egz. Cena 5000 zł.
