1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (21) Numer zgłoszenia: (13) B1 (51) IntCl7 A47L 4/00 (22) Data zgłoszenia: B08B 3/10 (54) Urządzenie do czyszczenia żaluzji i zasłon z żaluzji (43) Zgłoszenie ogłoszono: (73) Uprawniony z patentu: BUP 12/98 Goraj Krzysztof, Tychy, PL (45) O udzieleniu patentu ogłoszono: (72) Twórcy wynalazku: WUP 11/01 Krzysztof Goraj, Tychy, PL PL B1 (57) 1. Urządzenie do czyszczenia żaluzji i zasłon z żaluzji, znamienne tym, że stanowi zbiornik (1), w którym umieszczona jest korzystnie nad dnem przegroda (2) wykonana z materiału mikroporo watego przepuszczającego powietrze za pomocą której zbiornik (1) podzielony jest na dwie części, jedną częścią jest przestrzeń dla płynu czyszczącego (11) a drugą przestrzeń tłoczna (3), do której doprowadzany jest gaz korzystnie powietrze za pomocą króćca tłocznego (4), przy czym w części dla płynu czyszczącego (11) umieszczone są elementy grzewcze i oziębiające (5) oraz pojemnik ażurowy (8) na żaluzje, który osadzony jest na podporach (7) zamocowanych do ścian bocznych zbiornika (1). Fig. 1

2 Urządzenie do czyszczenia żaluzji i zasłon z żaluzji Zastrzeżenia patentowe 1. Urządzenie do czyszczenia żaluzji i zasłon z żaluzji, znamienne tym, że stanowi zbiornik (1), w którym umieszczona jest korzystnie nad dnem przegroda (2) wykonana z materiału mikroporowate go przepuszczającego powietrze za pomocą której zbiornik (1) podzielony jest na dwie części, jedną częścią jest przestrzeń dla płynu czyszczącego (11) a drugą przestrzeń tłoczna (3), do której doprowadzany jest gaz korzystnie powietrze za pomocą króćca tłocznego (4), przy czym w części dla płynu czyszczącego (11) umieszczone są elementy grzewcze i oziębiające (5) oraz pojemnik ażurowy (8) na żaluzje, który osadzony jest na podporach (7) zamocowanych do ścian bocznych zbiornika (1). 2. Urządzenie według zastrz. 1, znamienne tym, że króciec tłoczny (4) doprowadzający powietrze do części tłocznej (3) umieszczony jest w ściance bocznej zbiornika (1). 3. Urządzenie do czyszczenia żaluzji i zasłon z żaluzji, znamienne tym, że stanowi zbiornik (1), w którym nad dnem umieszczony jest system rur (12) z materiału mikroporowatego przepuszczającego powietrze do wtłaczania powietrza poprzez króciec doprowadzający (14), a w górnej jego części umieszczony jest pojemnik ażurowy (8) na żaluzje osadzony na podporach (7) zamocowanych w ściankach bocznych zbiornika (1) oraz elementy grzewcze i oziębiające (5). 4. Urządzenie według zastrz. 3, znamienne tym, że system rur (12) stanowi rurę z dołączonymi odcinkami rur. 5. Urządzenie według zastrz. 3, znamienne tym, że system rur (12) stanowi wężownicę. * * * Przedmiotem wynalazku jest urządzenie do czyszczenia żaluzji i zasłon z żaluzji. Z niemieckiego opisu patentowego nr DE znane jest urządzenie do czyszczenia zasłon z żaluzji przez wielokrotne zanurzanie w płynie czyszczącym. Zasłona z żaluzji jest złożona w pakiet, który ostatecznie zwinięty jest w rolkę w kształcie spirali i włożony do koszyka. Za pomocą agregatu przenoszącego koszyk wielokrotnie zostaje zanurzony w pojemniku czyszczącym. Ten system przede wszystkim ze względu na poruszające się w tę i tamtą stronę elementy jest kosztowny i głośny. Urządzenie według wynalazku charakteryzuje się tym, że stanowi zbiornik, w którym umieszczona jest korzystnie nad dnem przegroda wykonana z materiału mikroporowatego przepuszczającego powietrze, za pomocą której zbiornik podzielony jest na dwie części, jedną częścią jest przestrzeń dla płynu czyszczącego a drugą przestrzeń tłoczna, do której doprowadzane jest powietrze za pomocą króćca tłocznego, przy czym w części dla płynu czyszczącego umieszczone są elementy grzewcze i oziębiające oraz pojemnik ażurowy na żaluzje, który osadzony jest na podporach zamocowanych do ścian bocznych zbiornika. W innym rozwiązaniu urządzenie charakteryzuje się tym, że stanowi zbiornik w którym nad dnem umieszczony jest system rur z materiału mikroporowatego przepuszczającego powietrze do wtłoczenia powietrza poprzez króciec doprowadzający, a w górnej jego części na podporach zamocowany jest w ściankach bocznych zbiornika pojemnik ażurowy, w którym umieszczone są żaluzje oraz elementy grzewcze i oziębiające. System rur może stanowić wężownicę lub rurę z dołączonymi odcinkami rur. Urządzenie wyposażone jest w króciec do napełniania substancji czyszczącej i w króciec do wypuszczania substancji. Wynalazek przedstawiono w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia schemat urządzenia z przegrodą, fig. 2 - widok z góry urządzenia z przegrodą, fig. 3 - schemat urządzenia z systemem rur, a fig. 4 - schemat urządzenia z systemem rur w widoku z góry.

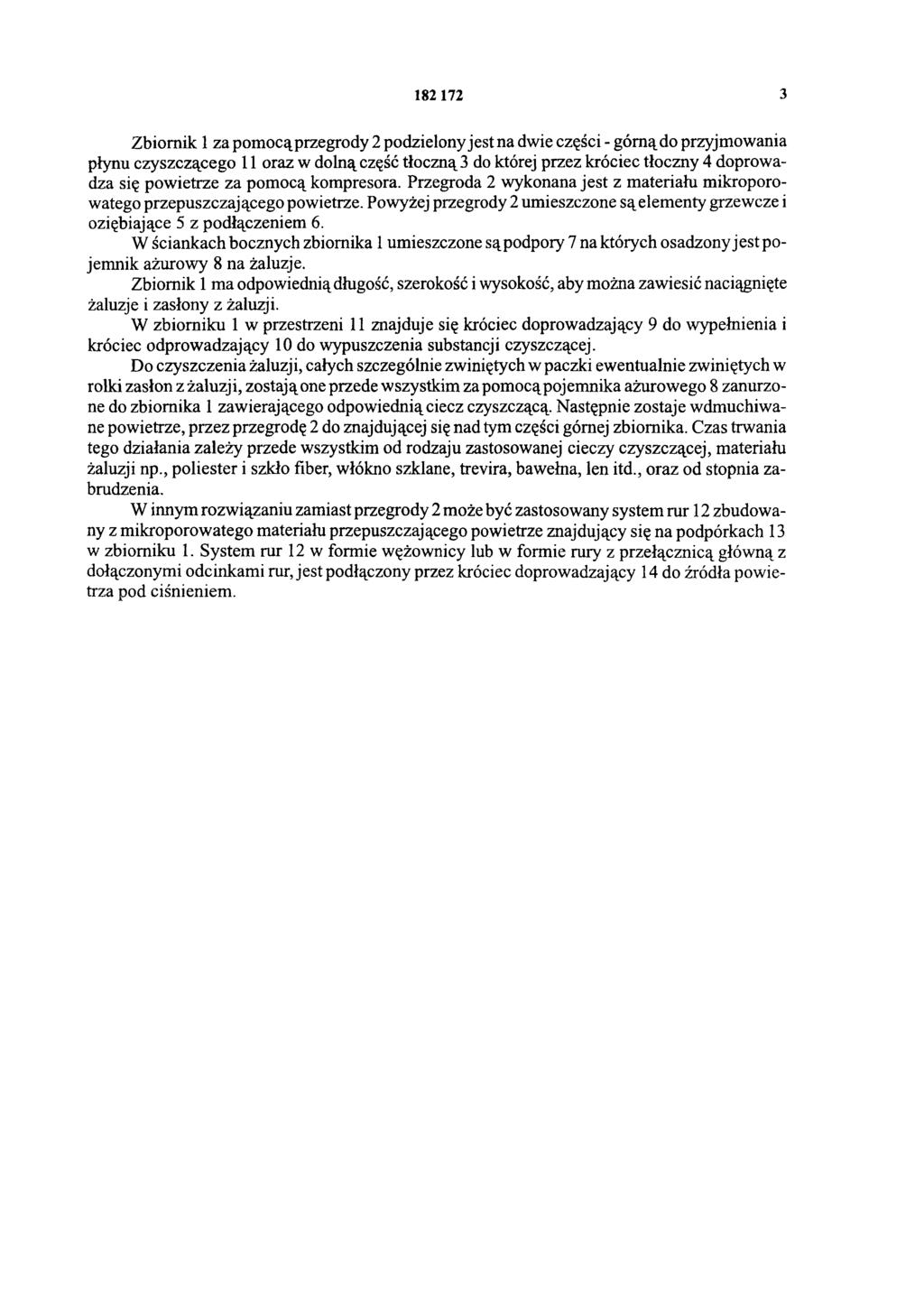

3 Zbiornik 1 za pomocą przegrody 2 podzielony jest na dwie części - górną do przyjmowania płynu czyszczącego 11 oraz w dolną część tłoczną 3 do której przez króciec tłoczny 4 doprowadza się powietrze za pomocą kompresora. Przegroda 2 wykonana jest z materiału mikroporo watego przepuszczającego powietrze. Powyżej przegrody 2 umieszczone są elementy grzewcze i oziębiające 5 z podłączeniem 6. W ściankach bocznych zbiornika 1 umieszczone są podpory 7 na których osadzony jest pojemnik ażurowy 8 na żaluzje. Zbiornik 1 ma odpowiednią długość, szerokość i wysokość, aby można zawiesić naciągnięte żaluzje i zasłony z żaluzji. W zbiorniku 1 w przestrzeni 11 znajduje się króciec doprowadzający 9 do wypełnienia i króciec odprowadzający 10 do wypuszczenia substancji czyszczącej. Do czyszczenia żaluzji, całych szczególnie zwiniętych w paczki ewentualnie zwiniętych w rolki zasłon z żaluzji, zostają one przede wszystkim za pomocą pojemnika ażurowego 8 zanurzone do zbiornika 1 zawierającego odpowiednią ciecz czyszczącą. Następnie zostaje wdmuchiwane powietrze, przez przegrodę 2 do znajdującej się nad tym części górnej zbiornika. Czas trwania tego działania zależy przede wszystkim od rodzaju zastosowanej cieczy czyszczącej, materiału żaluzji np., poliester i szkło fiber, włókno szklane, trevira, bawełna, len itd., oraz od stopnia zabrudzenia. W innym rozwiązaniu zamiast przegrody 2 może być zastosowany system rur 12 zbudowany z mikroporowatego materiału przepuszczającego powietrze znajdujący się na podpórkach 13 w zbiorniku 1. System rur 12 w formie wężownicy lub w formie rury z przełącznicą główną z dołączonymi odcinkami rur, jest podłączony przez króciec doprowadzający 14 do źródła powietrza pod ciśnieniem.

4

5 Fig. 3 Fig. 4

6 Fig. 1 Fig. 2 Departament Wydawnictw UP RP. Nakład 60 egz. Cena 2,00 zł.
