1 RZECZPOSPOLITAPOLSKA(12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (51) IntCl7: F24C 3/00 F24C 15/08 Ogrzewacz gazowy przenośny do pomieszczeń (30) Pierwszeństwo: ,TR,94/01386 (73) Uprawniony z patentu: GAZ ALETLERI A.S., Istanbuł, TR (43) Zgłoszenie ogłoszono: BUP 14/96 (72) Twórca wynalazku: Kayahan Tolunay, Istambuł, TR (45) O udzieleniu patentu ogłoszono: WUP 06/00 (74) Pełnomocnik: Słomińska-Dziubek Anna, POLSERV ICE PL B1 (57) 1. Ogrzewacz gazowy przenośny do pomieszczeń zawierający komorę z cylindrem grzejnym na paliwo gazowe lub gazol i tacę spodnią podpierającą cylinder grzejny, znamienny tym, że taca spodnia (10) składa się z co najmniej dwóch części przedniej (2) i tylnej (1), przy czym przednia część (2) jest nieruchoma, a tylna część (1) jest ruchoma od położenia rozłożonego, przygotowanego do użytku, do położenia złożonego o mniejszych gabarytach, przygotowanego do przechowywania i transportu. FIG. 1

2 Ogrzewacz gazowy przenośny do pomieszczeń Zastrzeżenia patentowe 1. Ogrzewacz gazowy przenośny do pomieszczeń zawierający komorę z cylindrem grzejnym na paliwo gazowe lub gazol i tacę spodnią podpierającą cylinder grzejny, znamienny tym, że taca spodnia (10) składa się z co najmniej dwóch części przedniej (2) i tylnej (1), przy czym przednia część (2) jest nieruchoma, a tylna część (1) jest ruchoma od położenia rozłożonego, przygotowanego do użytku, do położenia złożonego o niniejszych gabarytach, przygotowanego do przechowywania i transportu. 2. Ogrzewacz według zastrz. 1, znamienny tym, że ruchoma część tylna (1) tacy spodniej (10) jest przymocowana do nieruchomej części przedniej (2) za pośrednictwem łączników (3) zapewniających równowagę ogrzewacza i zwiększających wytrzymałość tacy spodniej (10). 3. Ogrzewacz według zastrz. 2, znamienny tym, ze ruchoma tylna część (1) jest zamocowa ślizgowo względem nieruchomej części przedniej (2) i jest dostosowana do umieszczania na lub pod nieruchomą częścią przednią(2) na wierzchu lub wewnątrz nieruchomej części przedniej (2). 4. Ogrzewacz według zastrz. 2, znamienny tym, że ruchoma tylna część (1) jest zamocowana obrotowo wokół osi obrotu prostopadłej do tacy spodniej (10) za pośrednictwem łącznika (3) i jest dostosowana do umieszczania wewnątrz nieruchomej części przedniej (2) w położeniu złożonym przygotowanym do transportu i przechowywania. 5. Ogrzewacz według zastrz. 2, znamienny tym, że ruchoma tylna część (1) tacy spodniej (10) jest większa niż nieruchoma przednia część (1) i jest zamocowana obrotowo do płyty oddzielającej (6) umieszczonej wewnątrz osłony (20) przed cylindrem grzejnym (30) i jest założona na płytę oddzielającą (6) i zamocowana do niej w położeniu przygotowanym do przechowywania, zaś w położeniu roboczym jest umieszczona na nieruchomej części przedniej (2) tacy spodniej (10) i przymocowana do niej. * * * Przedmiotem wynalazku jest ogrzewacz gazowy przenośny do pomieszczeń. Wynalazek dotyczy zwłaszcza ogrzewaczy, w których spala się paliwo gazowe, a szczególnie gaz płynny, na przykład gazol. Znane ogrzewacze opalane gazolem mają komorę mieszczącą cylinder grzejny oraz tacę spodnią umieszczoną pod cylindrem. Maksymalna pojemność komory wynosi na terenie Turcji 26,21, a w innych krajach jest określona lokalnymi normami i wymaganiami. Rozmiar komory musi być zawsze taki, aby możliwe było łatwe wprowadzenie i wyjęcie cylindra grzejnego w każdej sytuacji. Taca spodnia musi mieć odpowiednią mechaniczną wytrzymałość, aby niemożliwe było jej odkształcenie pod wpływem obciążenia pełnym cylindrem grzejnym, a jej kształt musi umożliwić pionowe usytuowanie cylindra ogrzewacza. Znane ogrzewacze zawierają tace spodnie stanowiące jedną nieruchomą część. Ogrzewacz mający taka konstrukcję zajmuje dużo miejsca do magazynowania i wymaga dużych opakowań. Ogrzewacz gazowy przenośny do pomieszczeń, według wynalazku, zawierający komorę z cylindrem grzejnym na paliwo gazowe lub gazol i tacę spodnią podpierającą cylinder grzejny, charakteryzuje się tym, że taca spodnia składa się z co najmniej dwóch części przedniej i tylnej, przy czym przednia część jest nieruchoma, a tylna część jest ruchoma od położenia rozłożonego, przygotowanego do użytku, do położenia złożonego o mniejszych gabarytach, przygotowanego do przechowywania i transportu. Korzystnie ruchoma cześć tylna tacy spodniej jest przymocowana do nieruchomej części przedniej za pośrednictwem łączników zapewniających równowagę ogrzewacza i zwiększających wytrzymałość tacy spodniej.

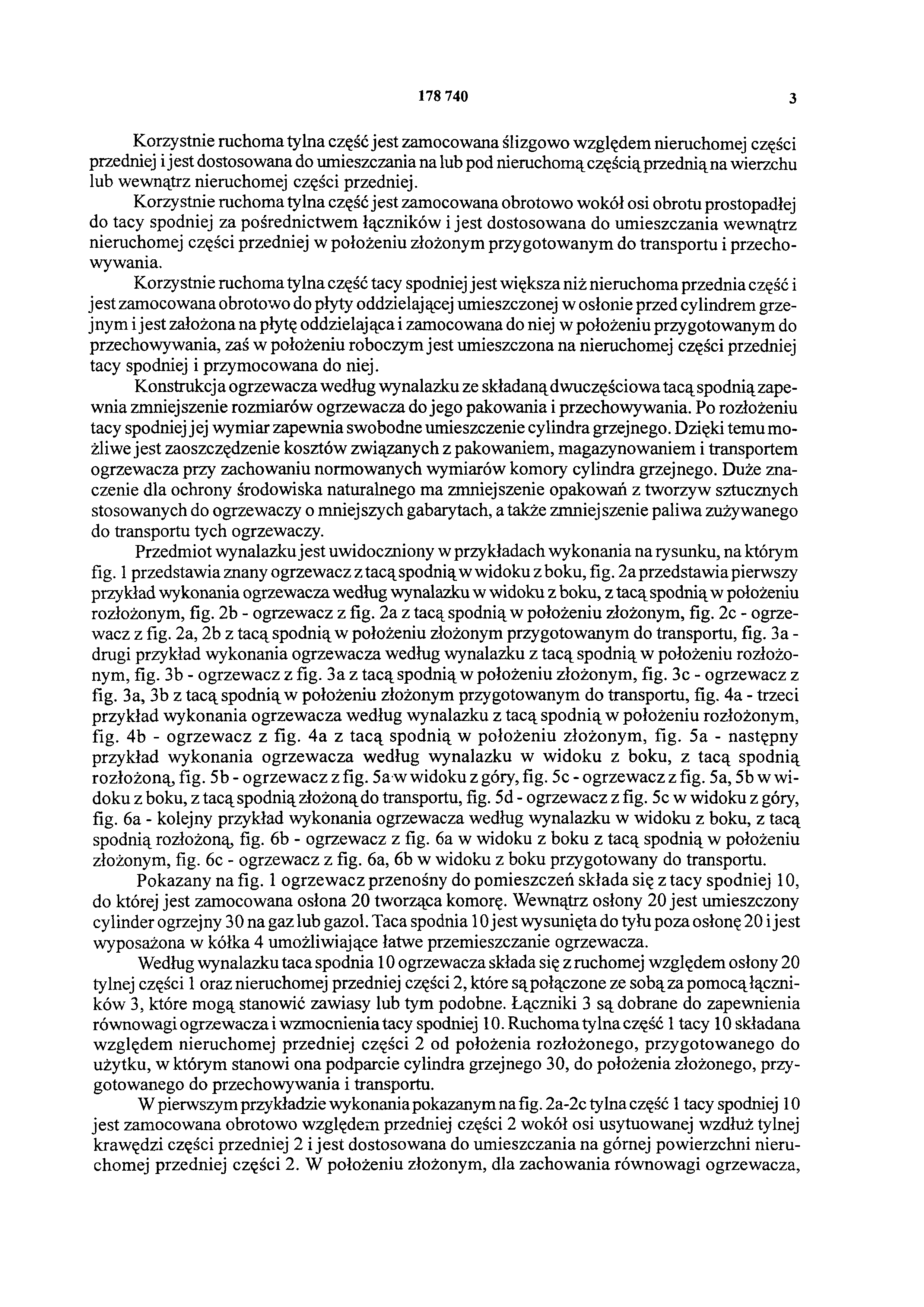

3 3 Korzystnie ruchoma tylna część jest zamocowana ślizgowo względem nieruchomej części przedniej i jest dostosowana do umieszczania na lub pod nieruchomą częścią przednią na wierzchu lub wewnątrz nieruchomej części przedniej. Korzystnie ruchoma tylna część jest zamocowana obrotowo wokół osi obrotu prostopadłej do tacy spodniej za pośrednictwem łączników i jest dostosowana do umieszczania wewnątrz nieruchomej części przedniej w położeniu złożonym przygotowanym do transportu i przechowywania. Korzystnie ruchoma tylna część tacy spodniej jest większa niż nieruchoma przednia część i jest zamocowana obrotowo do płyty oddzielającej umieszczonej w osłonie przed cylindrem grzejnym i jest założona na płytę oddzielająca i zamocowana do niej w położeniu przygotowanym do przechowywania, zaś w położeniu roboczym jest umieszczona na nieruchomej części przedniej tacy spodniej i przymocowana do niej. Konstrukcja ogrzewacza według wynalazku ze składaną dwuczęściowa tacą spodnią zapewnia zmniejszenie rozmiarów ogrzewacza do jego pakowania i przechowywania. Po rozłożeniu tacy spodniej jej wymiar zapewnia swobodne umieszczenie cylindra grzejnego. Dzięki temu możliwe jest zaoszczędzenie kosztów związanych z pakowaniem, magazynowaniem i transportem ogrzewacza przy zachowaniu normowanych wymiarów komory cylindra grzejnego. Duże znaczenie dla ochrony środowiska naturalnego ma zmniejszenie opakowań z tworzyw sztucznych stosowanych do ogrzewaczy o mniejszych gabarytach, a także zmniejszenie paliwa zużywanego do transportu tych ogrzewaczy. Przedmiot wynalazku jest uwidoczniony w przykładach wykonania na rysunku, na którym fig. 1 przedstawia znany ogrzewacz z tacą spodnią w widoku z boku, fig. 2a przedstawia pierwszy przykład wykonania ogrzewacza według wynalazku w widoku z boku, z tacą spodnią w położeniu rozłożonym, fig. 2b - ogrzewacz z fig. 2a z tacą spodnią w położeniu złożonym, fig. 2c - ogrzewacz z fig. 2a, 2b z tacą spodnią w położeniu złożonym przygotowanym do transportu, fig. 3a - drugi przykład wykonania ogrzewacza według wynalazku z tacą spodnią w położeniu rozłożonym, fig. 3b - ogrzewacz z fig. 3a z tacą spodnią w położeniu złożonym, fig. 3c - ogrzewacz z fig. 3a, 3b z tacą spodnią w położeniu złożonym przygotowanym do transportu, fig. 4a - trzeci przykład wykonania ogrzewacza według wynalazku z tacą spodnią w położeniu rozłożonym, fig. 4b - ogrzewacz z fig. 4a z tacą spodnią w położeniu złożonym, fig. 5a - następny przykład wykonania ogrzewacza według wynalazku w widoku z boku, z tacą spodnią rozłożoną, fig. 5b - ogrzewacz z fig. 5a w widoku z góry, fig. 5c - ogrzewacz z fig. 5a, 5b w widoku z boku, z tacą spodnią złożoną do transportu, fig. 5d - ogrzewacz z fig. 5c w widoku z góry, fig. 6a - kolejny przykład wykonania ogrzewacza według wynalazku w widoku z boku, z tacą spodnią rozłożoną, fig. 6b - ogrzewacz z fig. 6a w widoku z boku z tacą spodnią w położeniu złożonym, fig. 6c - ogrzewacz z fig. 6a, 6b w widoku z boku przygotowany do transportu. Pokazany na fig. 1 ogrzewacz przenośny do pomieszczeń składa się z tacy spodniej 10, do której jest zamocowana osłona 20 tworząca komorę. Wewnątrz osłony 20 jest umieszczony cylinder ogrzejny 30 na gaz lub gazol. Taca spodnia 10 jest wysunięta do tyłu poza osłonę 20 i jest wyposażona w kółka 4 umożliwiające łatwe przemieszczanie ogrzewacza. Według wynalazku taca spodnia 10 ogrzewacza składa się z ruchomej względem osłony 20 tylnej części 1 oraz nieruchomej przedniej części 2, które są połączone ze sobą za pomocą łączników 3, które mogą stanowić zawiasy lub tym podobne. Łączniki 3 są dobrane do zapewnienia równowagi ogrzewacza i wzmocnienia tacy spodniej 10. Ruchoma tylna część 1 tacy 10 składana względem nieruchomej przedniej części 2 od położenia rozłożonego, przygotowanego do użytku, w którym stanowi ona podparcie cylindra grzejnego 30, do położenia złożonego, przygotowanego do przechowywania i transportu. W pierwszym przykładzie wykonania pokazanym na fig. 2a-2c tylna część 1 tacy spodniej 10 jest zamocowana obrotowo względem przedniej części 2 wokół osi usytuowanej wzdłuż tylnej krawędzi części przedniej 2 i jest dostosowana do umieszczania na górnej powierzchni nieruchomej przedniej części 2. W położeniu złożonym, dla zachowania równowagi ogrzewacza,

4 tylny koniec przedniej części 2 jest podparty podkładką 5, korzystnie z drzewa. W celu ułatwienia przechowywania przednie kółka 4 tacy spodniej 10 są wyjmowalne. W drugim przykładzie wykonania pokazanym na fig. 3a-3c tylna część 1 tacy spodniej 10 jest zamocowana za pośrednictwem obrotowych łączników 3, z możliwością obrotu do dołu. W położeniu złożonym tylna część 1 jest umieszczona na dolnej powierzchni nieruchomej części 2. W tym przykładzie nieruchoma część 2 ma wycięcia dopasowane do umieszczania tylnych kółek 4 w położeniu złożonym tacy spodniej 10. Również w tym przykładzie wykonania przednie kółka 4 są wyjmowalne. W kolejnym przykładzie wykonania, pokazanym na fig. 4a-4b, tylna część 1 jest zamontowana ślizgowo względem nieruchomej przedniej części 2 za pośrednictwem odpowiednich suwliwych łączników 3. W położeniu złożonym tylna część 1 jest wsunięta do wewnątrz nieruchomej części 2, a kółka 4 podpierające tacę spodnią 10 wraz z osłoną 20. W następnym przykładzie wykonania przedstawionym na fig. 5a-5d, ruchoma tylna część 1 tacy spodniej 10 jest zamocowana obrotowo względem osi prostopadłej do tacy spodniej 10 za pośrednictwem łącznika 3. W położeniu rozłożonym tylna część 1 wystaje do tyłu umożliwiając umieszczenie na niej cylindra grzejnego 30, a w położeniu złożonym, po jej obróceniu względem osi, jest umieszczona wewnątrz nieruchomej przedniej części 2 z kółkami 4 wystającymi do dołu. W celu zapewnienia równowagi ogrzewacza w położeniu złożonym tacy 10, tylny koniec przedniej części 2 tacy spodniej 10 jest podparty podkładką 5. W jeszcze jednym przykładzie wykonania uwidocznionym na fig. 6a-6c ruchoma tylna część 1 tacy spodniej 10 jest zamocowana obrotowo przy płycie oddzielającej 6 umieszczonej w komorze cylindra grzejnego 30 przed zespołem spalającym. W położeniu rozłożonym (fig. 6a) tylna część 1 wystaje do tyłu i jest zamocowana do nieruchomej przedniej części 2, a na niej jest umieszczany cylinder grzejny 30. W położeniu złożonym tylna część 1 tacy spodniej 10 jest założona na płytę oddzielającą 6 i zamocowana do niej za pomocą mechanizmu blokującego 7. Kółka przednie 4 są wyjmowalne dla ułatwienia przechowywania ogrzewacza. Dla zapewnienia równowagi przed wyjęciem przednich kółek 4 tylny koniec przedniej części 2 jest podparty podkładką 5. Możliwe są inne modyfikacje wynalazku opisanego w odniesieniu do ogrzewacza na gaz lub gazol, z tacą spodnią 10 składaną poprzez obrót tylnej części 1 względem przedniej części 2 lub poprzez ślizgowe wysuwanie przed uruchomieniem ogrzewacza. Należy podkreślić, że wynalazek nie jest ograniczony do przedstawionych przykładów i obejmuje wszystkie inne warianty objęte istotą wynalazku i zasadą ujawnioną powyżej.

5 FIG. 2b FIG. 2α FIG. 2c

6 FIG. 3b FIG. 3α FIG. 3c

7 FIG. 4α FIG. 4b

8 FIG. 5α FIG. 5c FIG. 5b FlG. 5d

9 FIG. 6 b FIG. 6a FlG. 6 c

10 FIG. 1 Departament Wydawnictw UP RP. Nakład 60 egz. Cena 2,00 zł.
