1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. G09F 7/18 ( ) G09F 1/10 ( ) A47F 7/14 ( ) (54) Zespół mocowania ramki ekspozytora prasy (43) Zgłoszenie ogłoszono: BUP 05/09 (73) Uprawniony z prawa ochronnego: W & B MOLD - WB Spółka z o.o. Spółka Komandytowo-Akcyjna, Warszawa, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 07/10 (72) Twórca(y) wzoru użytkowego: Wojciech Gackowski, Warszawa, PL PL Y1

2 2 PL Y1 Opis wzoru Przedmiotem obecnego wzoru użytkowego jest zespół mocowania ramki ekspozytora prasy lub arkuszy informacyjnych. Znane są wysięgniki - mocowane na stałe do słupów lub innych elementów nośnych takich jak zewnętrzne ściany budynków, pawilonów, kiosków, wiat i tp., na których zawieszane są szyldy, plansze informacyjne bądź reklamy. Powszechnie wykorzystuje się sztywne, nierozłączne połączenie wysięgnika ze ścianą budynku i ewentualne rozłączne połączenie szyldu, planszy informacyjnej lub reklamy z wysięgnikiem. Jednak taka konstrukcja jest nieprzydatna, jeśli na wysięgniku, wysoko nad ziemią zawieszona jest gablotka lub ramka wymagająca częstej zmiany wystroju lub prezentowanych w niej informacji, bądź też zachodzi potrzeba zmiany położenia wysięgnika. Złącze mocujące znane z prawa ochronnego na wzór użytkowy nr Ru zapewnia rozłączne, lecz sztywne mocowanie wysięgników, na których za pośrednictwem elementów sprężystych zawieszone są ramki do eksponowania prasy i plansz reklamowych, jak przykładowo w ekspozytorach według prawa z rejestracji wzoru przemysłowego nr Dotychczasowe sztywne uchwyty wysięgników nie uwzględniają wymogu bezpieczeństwa zarówno samego ekspozytora, jak i człowieka, pojazdu lub zwierzęcia, w przypadku kolizji, bowiem przy zderzeniu sztywnego układu wysięgnik - złącze mocujące z ruchomym obiektem słabszy element ulega uszkodzeniu. Celem obecnego wzoru jest opracowanie nowego zespołu mocowania ramki ekspozytora prasy lub arkuszy informacyjnych, który pod wpływem działania siły zewnętrznej - przykładowo w czasie kolizji, mógłby zmienić konfigurację i powracałby do wyjściowego stanu równowagi po ustąpieniu działania wspomnianej siły. Cel tan osiągnięto dzięki opracowaniu rozwiązania według obecnego wzoru użytkowego. Zespół mocowania ramki ekspozytora prasy lub arkuszy informacyjnych, posiadający element zamocowany na stałe do konstrukcji nośnej oraz rozłącznie z nim połączony element ruchomy, zespolony z ramką ekspozytora, według obecnego wzoru użytkowego cechuje się tym, że element ruchomy połączony z ramką ekspozytora wyposażony jest w mechanizm samopowrotny, połączony z jednej strony z elementem mocowanym na stałe do konstrukcji nośnej, z drugiej zaś - z ramką ekspozytura, przy czym mechanizm samopowrotny składa się ze stałej zewnętrznej rurki dolnej i obrotowej zewnętrznej rurki górnej, zestawionych z pomocą wewnętrznej rurki pomocniczej i dociśniętych wzajemnie sprężyną, przy czym obie zewnętrzne rurki są zakończone skośnymi ścięciami na ich skierowanych ku sobie wzajemnie końcach. W rozwiązaniu według obecnego wzoru użytkowego dolna część dolnej rurki mechanizmu samopowrotnego zaopatrzona jest w przetłoczenia, które po wprowadzeniu jej do pionowej tulei elementu mocowanego na stałe do konstrukcji nośnej o orientacji pionowej lub poziomej za pomocą płytki, zapewniają sztywne połączenie mechanizmu samopowrotnego z tuleją. Korzystnie, wskazana pionowa tuleja jest bezpośrednio połączona sztywno z płytką trwale przytwierdzoną do poziomej powierzchni konstrukcji nośnej, prostopadłej do tej tulei. Pionowa tuleja może też być sztywno połączona poprzez poziomy element dystansujący z płytką trwale przytwierdzoną do pionowej powierzchni konstrukcji nośnej, równoległej do pionowej osi tej tulei. Alternatywnie, w rozwiązaniu według obecnego wzoru użytkowego dolna część dolnej rurki mechanizmu samopowrotnego, jest połączona poprzez nastawny przegub z krótkim łącznikiem zakończonym stopką rozłącznie mocowaną do płytki na stałe zamocowanej do konstrukcji nośnej o dowolnej orientacji: pionowej, poziomej lub skośnej. W rozwiązaniu według obecnego wzoru użytkowego górna rurka mechanizmu samopowrotnego jest wyposażona w szczękę obejmującą pionowe ramię ramki ekspozytora. Alternatywnie, górna rurka mechanizmu samopowrotnego jest wyposażona w płytkę wklejaną w pionowe ramię ramki ekspozytora. Zastosowany w zespole mocowania ramki ekspozytora prasy lub arkuszy informacyjnych według obecnego wzoru użytkowego mechanizm samopowrotny zmienia swą konfigurację pod wpływem chwilowo działającej siły, co ma miejsce w razie kolizji z przechodniem, pojazdem lub zwierzęciem, ramka wraz z górną rurką mechanizmu samopowrotnego ulega częściowemu obrotowi wokół pionowej osi tego mechanizmu, skośne ścięcia na wzajemnie skierowanych ku sobie końcach rurek zewnętrznych mechanizmu samopowrotnego powodują ich duże wzajemne przesunięcie wzdłużne oraz

3 PL Y1 3 znaczne odkształcenie sprężyny, zaś po ustąpieniu działania siły zewnętrznej mechanizm samoczynnie powraca do stanu wyjściowego, tj. do położenia równowagi. Rozwiązanie według obecnego wzoru użytkowego - oparte na samopowrotnym mechanizmie obrotowym, umożliwia łatwe mocowanie zarówno na pionowej ścianie, jak i na poziomym blacie konstrukcji nośnej. Dzięki zastosowaniu mechanizmu samopowrotnego, osiąga się zwiększenie bezpieczeństwa i zminimalizowanie uszkodzeń w wyniku kolizji ramki ekspozytora z przechodniem, pojazdem lub zwierzęciem. Przy zastosowaniu zespołu mocowania ramki ekspozytora prasy lub arkuszy informacyjnych, ramka ta opiera się na mechanizmie samopowrotnym, a nie jest podwieszona na wysięgniku. Dzięki nowej konstrukcji, na górnym poziomym ramieniu ramki ekspozytora prasy można zamocować dowolnie ukształtowane plansze reklamowe. Przedmiot obecnego wzoru użytkowego jest szczegółowo opisany poniżej z odniesieniem do załączonego rysunku, na którym jednakowym oznacznikom odpowiadają elementy spełniające tę samą funkcję, a fig. 1 przedstawia zespół mocowania ramki ekspozytora prasy według obecnego wzoru użytkowego, wyposażony w mechanizm samopowrotny, fig. 2 przedstawia budowę mechanizmu samopowrotnego zespołu przedstawionego na rysunku fig. 1, fig. 3 ilustruje połączenie ruchomej części zespołu według obecnego wzoru użytkowego z elementem trwale połączonym z konstrukcją nośną zaś fig. 4 przedstawia inny wariant połączenia ruchomej części zespołu według obecnego wzoru użytkowego z konstrukcją nośną. Jak pokazano na załączonym rysunku fig. 1, zespół mocowania ramki ekspozytora prasy lub arkuszy informacyjnych według obecnego wzoru użytkowego wyposażony jest w mechanizm samopowrotny i, połączony z jednej strony z pionową tuleją elementu mocowanego na stałe do pionowej powierzchni konstrukcji nośnej (nieuwidocznionej na rysunku), zaś z drugiej - z ramką ekspozytora - ukazaną na rysunku fig. la w wycinku, zaś na fig. 1b w widoku z góry: w położeniu równowagi oraz w konfiguracji zmienionej pod wpływem chwilowego działania siły zewnętrznej. Mechanizm samopowrotny 1 (fig. 2) składa się ze stałej rurki dolnej 2 i obrotowej rurki górnej 3, zestawionych z pomocą rurki pomocniczej 4 i dociśniętych wzajemnie sprężyną 5, przy czym obie rurki 2 i 3 są zakończone skośnymi ścięciami na końcach skierowanych wzajemnie ku sobie. Końce te w uproszczonej formie mogą być pozbawione skośnych ścięć. Dolna część zewnętrznej rurki 2 mechanizmu samopowrotnego 1 zaopatrzona jest (fig. 3) w przetłoczenia 6, które po wprowadzeniu jej do pionowej tulei 7 elementu mocowanego na stałe do konstrukcji nośnej za pomocą płytki 8 zabezpieczają sztywne połączenie mechanizmu samopowrotnego 1 z tuleją 7. Pionowa tuleja 7 jest sztywno połączona z płytką 8 trwale przytwierdzoną do konstrukcji nośnej. Gdy płytka 8 leży w płaszczyźnie prostopadłej do tulei 7 połączenie jest bezpośrednie (fig. 3c), natomiast gdy płytka 8 leży w płaszczyźnie równoległej do pionowej osi tulei 7, tuleja 7 jest połączona z płytką 8 poprzez boczny element dystansujący 9 (fig. 3b). Alternatywnie (fig. 4), w rozwiązaniu według obecnego wzoru użytkowego dolna część rurki 2 mechanizmu samopowrotnego 1, jest połączona poprzez nastawny przegub 10 z krótkim łącznikiem 11 zakończonym stopką 12 rozłącznie mocowaną do odmiennie ukształtowanej płytki 13 na stałe zamocowanej do konstrukcji nośnej o dowolnej orientacji: pionowej, poziomej lub skośnej. W rozwiązaniu według obecnego wzoru użytkowego górna zewnętrzna rurka 3 mechanizmu samopowrotnego 1 jest wyposażona w szczękę 14 której dociskaną za pomocą śrub 15, obejmująca pionowe ramię ramki 16 ekspozytora prasy lub arkuszy informacyjnych. Alternatywnie, górna zewnętrzna rurka 3 mechanizmu samopowrotnego 1 jest wyposażona w płytkę 17 wklejaną w pionowe ramię ramki 16 ekspozytora prasy lub arkuszy informacyjnych. Strzałki 18 i 19 wskazują odpowiednio na fig. 1 i fig. 2 przemieszczenia elementów składowych zespołu mocowania ramki ekspozytora prasy lub arkuszy informacyjnych według obecnego wzoru użytkowego pod wpływem działania siły zewnętrznej. Zastrzeżenia ochronne 1. Zespół mocowania ramki ekspozytora prasy lub arkuszy informacyjnych, posiadający element zamocowany na stałe do konstrukcji nośnej oraz rozłącznie z nim połączony element ruchomy, zespolony z ramką ekspozytora, znamienny tym, że element ruchomy zespolony z ramką (16) ekspozytora wyposażony jest w mechanizm samopowrotny (1), połączony z jednej strony z elementem mocowa-

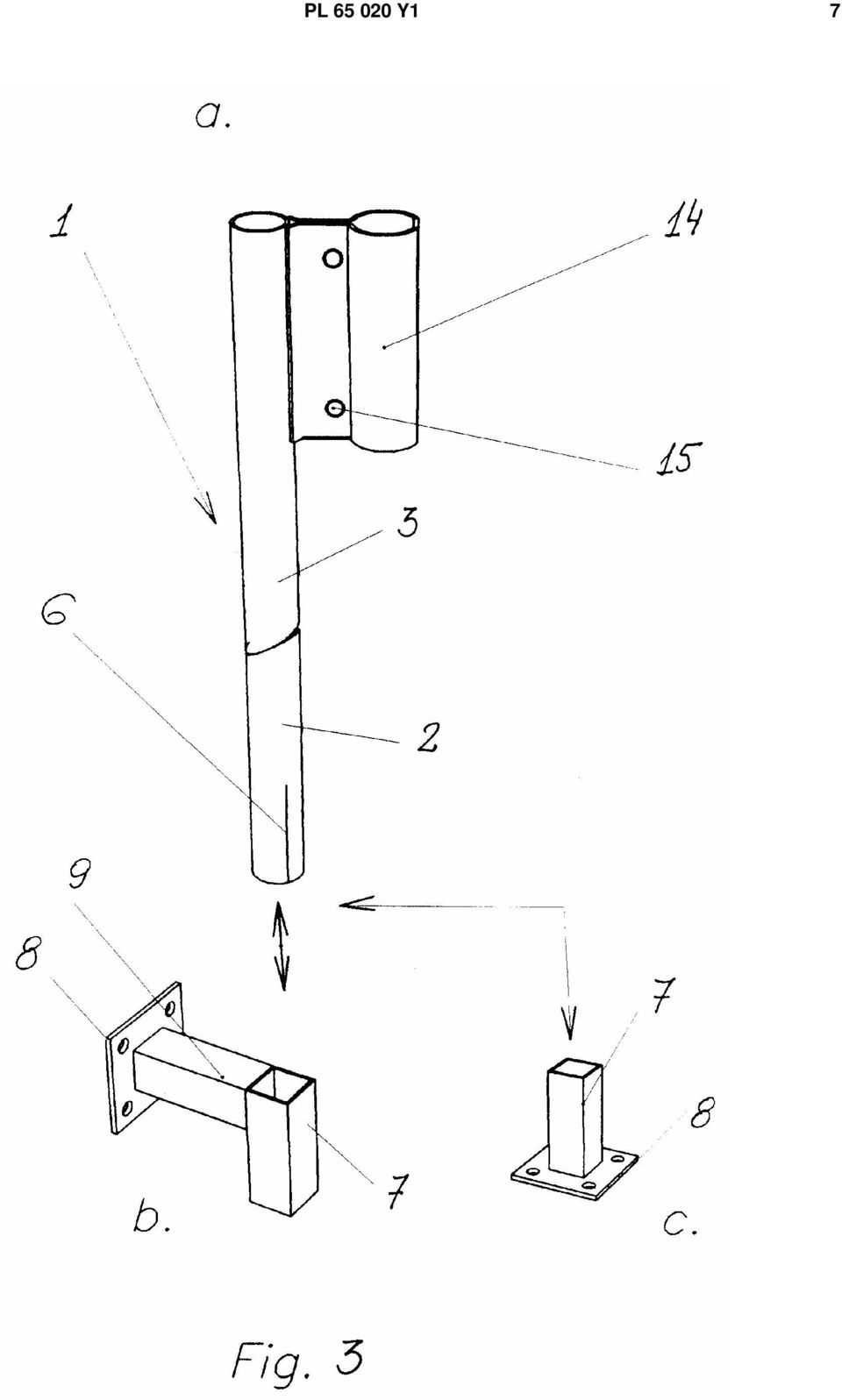

4 4 PL Y1 nym na stałe do konstrukcji nośnej, z drugiej zaś - z ramką (16) ekspozytura, przy czym mechanizm samopowrotny (1) składa się z dolnej zewnętrznej rurki (2) i górnej zewnętrznej rurki (3), zestawionych z pomocą wewnętrznej rurki pomocniczej (4) i dociśniętych wzajemnie sprężyną (5), przy czym obie zewnętrzne rurki (2, 3) są zakończone skośnymi ścięciami na końcach skierowanych wzajemnie ku sobie. 2. Zespół według zastrz. 1, znamienny tym, że dolna część dolnej rurki (2) mechanizmu samopowrotnego (1) zaopatrzona jest w przetłoczenia (6), które po wprowadzeniu jej do pionowej tulei (7) elementu mocowanego na stałe do konstrukcji nośnej o orientacji pionowej lub poziomej za pomocą płytki (8), zapewniają sztywne połączenie mechanizmu samopowrotnego (1) z tuleją (7). 3. Zespół według zastrz. 2, znamienny tym, że pionowa tuleja (7) jest bezpośrednio sztywno połączona z płytką (8) trwale przytwierdzoną do poziomej powierzchni konstrukcji nośnej, prostopadłej do tulei (7). 4. Zespół według zastrz. 2, znamienny tym, że pionowa tuleja (7) jest sztywno połączona poprzez poziomy element dystansujący (9) z płytką (8) trwale przytwierdzoną do pionowej powierzchni konstrukcji nośnej, równoległej do pionowej osi tulei (7). 5. Zespół według zastrz. 1, znamienny tym, że dolna część rurki (2) mechanizmu samopowrotnego (1), jest połączona poprzez nastawny przegub (10) z krótkim łącznikiem (11) zakończonym stopką (12) rozłącznie mocowaną do płytki (13) na stałe zamocowanej do konstrukcji nośnej o dowolnej orientacji: pionowej, poziomej lub skośnej. 6. Zespół według zastrz. 1, znamienny tym, że górna rurka (3) mechanizmu samopowrotnego (1) jest wyposażona w szczękę (14) obejmującą pionowe ramię ramki (16) ekspozytora. 7. Zespół według zastrz. 1, znamienny tym, że górna rurka (3) mechanizmu samopowrotnego (1) jest wyposażona w płytkę (17) wklejaną w pionowe ramię ramki (16) ekspozytora.

5 PL Y1 5 Rysunki

6 6 PL Y1

7 PL Y1 7

8 8 PL Y1 Departament Wydawnictw UP RP
