1 RZECZPOSPOLITA (12) OPIS PATENTOWY (19) PL (11) POLSKA (13) B1 (21 ) Numer zgłoszenia: (51) IntCl7 E04B 9/22 Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (54) Sufit napinany (43) Zgłoszenie ogłoszono: BUP 03/97 (45) O udzieleniu patentu ogłoszono: WUP 05/01 (73) Uprawniony z patentu: Przybylski Krzysztof, Piekary Śląskie, PL Mazurek Zbigniew, Katowice, PL Mazurek Adam, Katowice, PL (72) Twórcy wynalazku: Krzysztof Przybylski, Piekary Śl., PL Zbigniew Mazurek, Katowice, PL Adam Mazurek, Katowice, PL (74) Pełnomocnik: Szczepanik Tadeusz, PATENTINVENT, Kancelaria Patentowa, T. Szczepanik- G. Bogacki PL B1 (57) 1. Sufit napinany składający się z napiętej powłoki zaczepionej krawędziami do ramy zamocowanej bezpośrednio do ścian lub sufitu pomieszczenia, mającej w przekroju poprzecznym kształt kątownika z podwójnymi pionowymi ramionami, znamienny tym, że jedno z pionowych ramion (6) kątownika tworzącego ramę (2), w części dolnej jest przegięte do wewnątrz w postaci podłużnego, pionowego występu (9) zawierającego po stronie zewnętrznej powierzchnię (10) przesuniętą na długość (a) względem górnej powierzchni (11) a po stronie wewnętrznej powierzchnię zawierającą uzębienie (12) i oporowy zaczep (13), przy czym krawędzie powłoki (1) są zaopatrzone w zaczepowe listwy (14) mające w przekroju poprzecznym kształt zbliżony do klina. Fig 1

2 Sufit napinany Zastrzeżenia patentowe 1. Sufit napinany składający się z napiętej powłoki zaczepionej krawędziami do ramy zamocowanej bezpośrednio do ścian lub sufitu pomieszczenia, mającej w przekroju poprzecznym kształt kątownika z podwójnymi pionowymi ramionami, znamienny tym, że jedno z pionowych ramion (6) kątownika tworzącego ramę (2), w części dolnej jest przegięte do wewnątrz w postaci podłużnego, pionowego występu (9) zawierającego po stronie zewnętrznej powierzchnię (10) przesuniętą na długość (a) względem górnej powierzchni (11) a po stronie wewnętrznej powierzchnię zawierającą uzębienie (12) i oporowy zaczep (13), przy czym krawędzie powłoki (1) są zaopatrzone w zaczepowe listwy (14) mające w przekroju poprzecznym kształt zbliżony do klina. 2. Sufit napinany według zastrz. 1, znamienny tym, że pomiędzy ramą (2) a ścianą (4) pomieszczenia jest usytuowana listwa (15) mająca w przekroju kształt zbliżony do kątownika z poziomym ramieniem (16) i dwoma pionowymi ramionami (1 7, 18) z których ramię (18) od strony wewnętrznej jest zaopatrzone w uzębienia (19), usytuowane równolegle do uzębienia (12) pionowego występu (9), przy czym grubość (b) podstawowego ramienia (17) jest mniejsza od długości (a) przegięcia, tworzącego pionowy występ (9) ramienia (6). 3. Sufit napinany według zastrz. 1, znamienny tym, że zaczepowa klinowa listwa (14) stanowi oddzielny element nie związany trwale z krawędziami powłoki (1). 4. Sufit napinany według zastrz. 1, znam ienny tym, że zawiera połączone ze sobą ramy (2, 2a) pionowymi ramieniami (6), zaopatrzonymi w pionowe występy (9). * * * Przedmiotem wynalazku jest sufit, składający się z napiętej powłoki zaczepionej krawędziami do ramy zamocowanej bezpośrednio do ścian lub sufitu pomieszczenia. Tego rodzaju sufity napinane są stosowane coraz częściej w budownictwie dla poprawienia estetyki wnętrz, przy równocześnie nie dużych stosunkowo nakładach robocizny i materiałów a nadto przy mniejszych kosztach konserwacji. Znany z opisu patentowego europejskiego nr B1 sufit napinany, składający się z mocowanej do sufitu wyprofilowanej ramy, której jedna pionowa część jest od dołu zagięta poziomo tworząc półkę, na której zaczepia się krawędź napinanej powłoki zaopatrzonej w listwę mającą w przekroju kształt haka. Tego rodzaju wykonanie zamocowania napiętej powłoki nie nastręcza trudności, jednak istnieją problemy związane z regulacją równomiernego jej napięcia. Skomplikowane jest również wypełnienie luki lub szczelin w narożach przyściennych tak wykonanego sufitu, to jest pomiędzy napiętą powłoką a ścianą, dla uzyskania jednolitej płaszczyzny całego sufitu. Dla dużych powierzchni sufitu przewidziano odrębną skomplikowaną konstrukcję ramy łączącej obrzeża sąsiednich segmentów powłoki. Ta łącznikowa rama wymaga stosowania nakładanej od dołu oddzielnej listwy, dla zlikwidowania luki pomiędzy obrzeżami sąsiednich napiętych segmentów powłoki, co nie zapewniało uzyskania głównego efektu to jest jednolitej płaszczyzny całego sufitu. Z opisu patentowego francuskiego nr znany jest również sufit napinany, którego powłoka jest zaczepiana do ramy za pomocą dwuramiennego haka mającego w przekroju poprzecznym kształt kotwicy. Również dla łączenia ze sobą sąsiednich segmentów powłoki, przewidziany jest dodatkowy inny profil ramy, przy czym wypełnianie trójkątnym profilem luki pomiędzy obrzeżami napiętych segmentów powłoki również nie zapewniało uzyskania jednolitej płaszczyzny sufitu.

3 Zadaniem wynalazku jest stworzenie jednolitej konstrukcji napinanego sufitu, umożliwiającej zamocowanie takiego samego profilu ramy do sufitu lub do ścian, a także wykorzystania go jako profilu wspólnego do łączenia ze sobą oddzielnych segmentów powłoki. Zadanie to zostało zrealizowane przez zastosowanie konstrukcji sufitu według niniejszego wynalazku, składającego się z napiętej powłoki zaczepionej krawędziami do ramy zamocowanej bezpośrednio do ścian lub sufitu pomieszczenia, przy czym rama ma w przekroju poprzecznym kształt kątownika z podwójnymi pionowymi ramionami. Istota wynalazku polega na tym, że jedno z pionowych ramion kątownika tworzącego ramę, w części dolnej jest przegięte do wewnątrz w postaci podłużnego, pionowego występu zawierającego po stronie zewnętrznej powierzchnię przesuniętą względem górnej powierzchni, a po stronie wewnętrznej, powierzchnię zawierającą uzębienie i oporowy zaczep. Natomiast, krawędzie powłoki są zaopatrzone w zaczepowe listwy mające w przekroju poprzecznym kształt zbliżony do klina, które podczas napinania powłoki wsuwają się stopniowo do góry po uzębieniach ramy aż do uzyskania maksymalnego naprężenia tej powłoki, dzięki oparciu się listwy o wspomniany oporowy zaczep. Taka zunifikowana konstrukcja ramy i zaczepowej listwy pozwala na wykonanie różnych wariantowych sufitów napinanych, na przykład sufitów w całości z jednej powłoki lub sufitów wielosegmentowych bez dodatkowych elementów montażowych. Klinowa listwa zaczepowa pozwala dowolnie napinać powłokę aż do uzyskania jednakowego naprężenia całości we wszystkich kierunkach. Wynalazek przewiduje również zastosowanie w suficie napinanym specjalnego zunifikowanego wypełniacza luk czy też szczelin, powstających podczas montażu pomiędzy ścianą pomieszczenia a ramą lub pomiędzy segmentami powłoki. Wypełniacz ten w postaci listwy wykonanej z kątownika o podwójnych pionowych ramionach z uzębieniem jest osadzony rozłącznie w szczelinach, utworzonych z przegięcia jednego z pionowych ramion opisanych wyżej, ramy, będącej przedmiotem wynalazku. Dolne ramię tego kątownika, zwłaszcza jego dolna pozioma powierzchnia znajduje się w tej samej płaszczyźnie z napiętą powłoką, co stanowi ważną cechę konstrukcyjną ramy i kątownikowego wypełniacza sufitu napinanego. Przedmiot wynalazku jest uwidoczniony w przykładowym wykonaniu na rysunku, na którym fig. 1 przedstawia w przekroju poprzecznym ramę sufitu napinanego wraz z fragmentem zamocowanej powłoki, a fig. 2 - w przekroju poprzecznym podwójnie złożoną ramę z zamocowanymi pomiędzy sobą dwoma segmentami powłoki. Sufit składa się z napiętej powłoki 1 zaczepionej ze wszystkich stron krawędziami do ramy 2, zamocowanej śrubami 3 bezpośrednio do ścian 4 lub sufitu 5 pomieszczenia. Rama 2 w przekroju poprzecznym ma kształt zbliżony do kątownika, z podwójnymi pionowymi ramionami 6 i 7 i poziomym ramieniem 8. Jedno z pionowych ramion 6 kątownika tworzącego ramę 2, w części dolnej jest przegięte do wewnątrz w postaci podłużnego, pionowego występu 9 zawierającego po stronie zewnętrznej powierzchnię 10 przesuniętą na długość a względem górnej powierzchni 11. Po drugiej stronie od wewnątrz, pionowy występ 9 ramienia 6 zawiera uzębienie 12 z oporowym zaczepem 13. Krawędzie powłoki 1 są zaopatrzone w zaczepowe listwy 14 mające w przekroju poprzecznym kształt zbliżony do klina, które podczas napinania powłoki przesuwa się po kolejnych elementach uzębienia 12 aż do uzyskania maksymalnego naprężenia przy oparciu tej listwy o oporowy zaczep 13. Wypełnienie luki lub szczelin pomiędzy ścianą 4 pomieszczenia a krawędzią napiętej powłoki, co jest widoczne na fig. 1, lub luki pomiędzy połączonymi ze sobą obrzeżami segmentów napiętych powłok 1 i 1a według fig. 2, realizowane jest zgodnie z wynalazkiem listwą 15 mającą w przekroju kształt zbliżony do kątownika. Listwa 15 ma poziome ramię 16 z dwoma pionowymi ramionami 17, 18, z których dodatkowe ramię 18 od strony wewnętrznej, jest zaopatrzone w uzębienia 19 odpowiadające wymiarom i kształtowi uzębienia 12 ramy 2. Grubość b podstawowego ramienia 17 jest równa lub korzystnie może być mniejsza od odległości a przegięcia tworzącego pionowy występ 9 ramienia 6 ramy 2. Uzębienia 12 i 19 pionowego występu 9 ramienia 6 ramy 2 i ramienia 18 listwy 15 mają podwójne zastosowanie. Po pierwsze, najpierw przy zakładaniu i napinaniu powłoki 1. Podczas

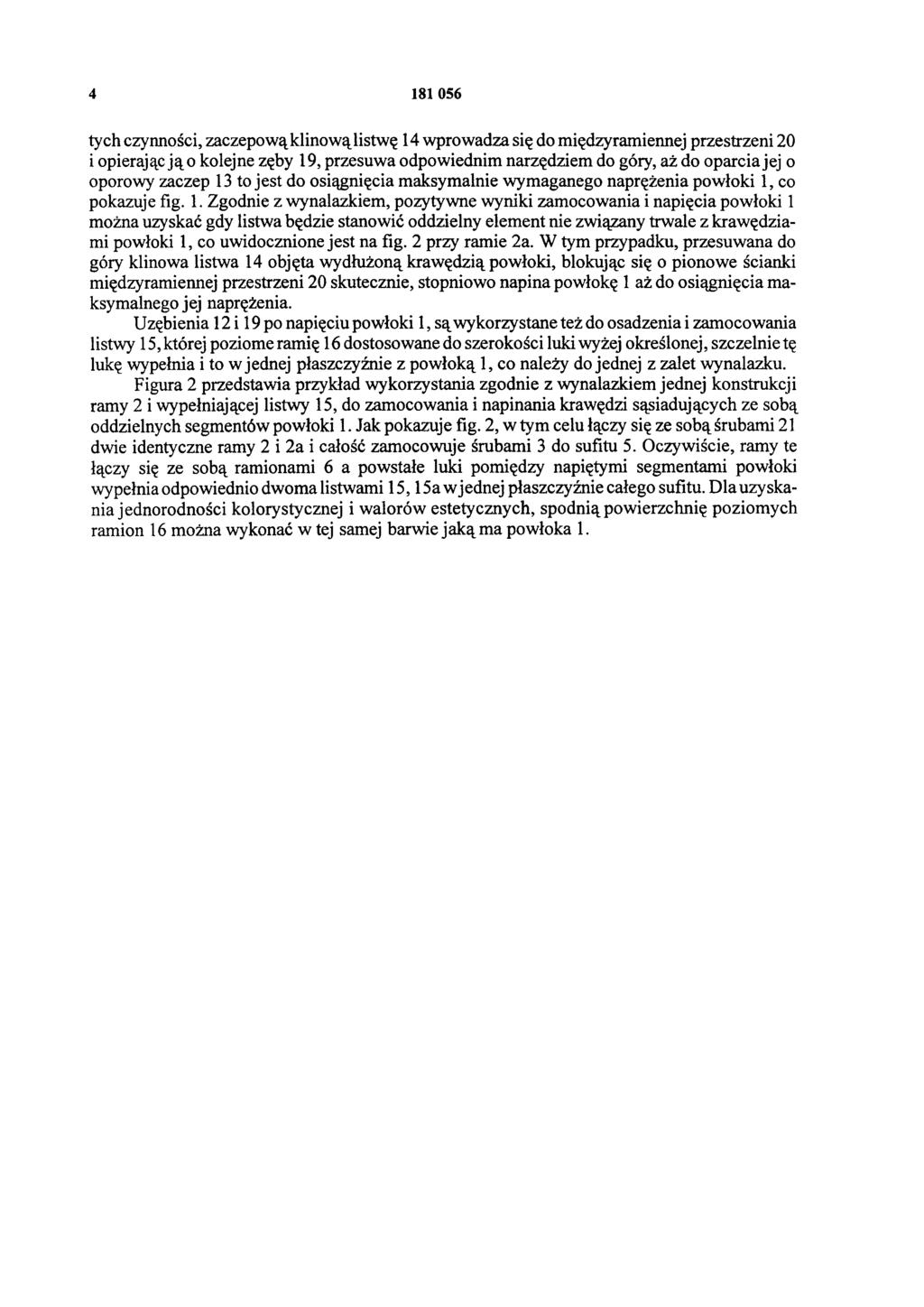

4 tych czynności, zaczepową klinową listwę 14 wprowadza się do międzyramiennej przestrzeni 20 i opierając j ą o kolejne zęby 19, przesuwa odpowiednim narzędziem do góry, aż do oparcia jej o oporowy zaczep 13 to jest do osiągnięcia maksymalnie wymaganego naprężenia powłoki 1, co pokazuje fig. 1. Zgodnie z wynalazkiem, pozytywne wyniki zamocowania i napięcia powłoki 1 można uzyskać gdy listwa będzie stanowić oddzielny element nie związany trwale z krawędziami powłoki 1, co uwidocznione jest na fig. 2 przy ramie 2a. W tym przypadku, przesuwana do góry klinowa listwa 14 objęta wydłużoną krawędzią powłoki, blokując się o pionowe ścianki międzyramiennej przestrzeni 20 skutecznie, stopniowo napina powłokę 1 aż do osiągnięcia maksymalnego jej naprężenia. Uzębienia 12 i 19 po napięciu powłoki 1, są wykorzystane też do osadzenia i zamocowania listwy 15, której poziome ramię 16 dostosowane do szerokości luki wyżej określonej, szczelnie tę lukę wypełnia i to w jednej płaszczyźnie z powłoką 1, co należy do jednej z zalet wynalazku. Figura 2 przedstawia przykład wykorzystania zgodnie z wynalazkiem jednej konstrukcji ramy 2 i wypełniającej listwy 15, do zamocowania i napinania krawędzi sąsiadujących ze sobą oddzielnych segmentów powłoki 1. Jak pokazuje fig. 2, w tym celu łączy się ze sobą śrubami 21 dwie identyczne ramy 2 i 2a i całość zamocowuje śrubami 3 do sufitu 5. Oczywiście, ramy te łączy się ze sobą ramionami 6 a powstałe luki pomiędzy napiętymi segmentami powłoki wypełnia odpowiednio dwoma listwami 15, 15a w jednej płaszczyźnie całego sufitu. Dla uzyskania jednorodności kolorystycznej i walorów estetycznych, spodnią powierzchnię poziomych ramion 16 można wykonać w tej samej barwie jaką ma powłoka 1.

5

6 Fig. 1 Fig. 2 Departament Wydawnictw UP RP. Nakład 60 egz. Cena 2,00 zł.
