1 RZECZPOSPOLITA PO L SK A (1 3 ) (120OPIS PATENTOWY (19) PL (11) B1 Urząd Patentowy (2)Datazgłoszenia: Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (51) IntCl6: B01L9/00 A47B 87/00 (54) Moduł płytowy do budowy mebli, zwłaszcza laboratoryjnych (43) Zgłoszenie ogłoszono: BUP 01/94 (73) Uprawniony z patentu: Politechnika Wrocławska, Wrocław, PL (72) Twórca wynalazku: Jerzy Charytonowicz, Wrocław, PL (45) O udzieleniu patentu ogłoszono: WUP 02/96 (74) Pełnomocnik: Żyborska Stanisława, Politechnika Wrocławska (57) 1. Moduł płytowy do budowy mebli, zwłaszcza laboratoryjnych, znamienny tym, że stanowi go konstrukcja w postaci prostopadłościanu o proporcjach płyty, posiadająca powłokę (2 lub 2 ) z otworem w jednym z dwóch boków o większej powierzchni, przy czym na wewnętrznym obwodzie powłoki (2 lub 2 ) ma umieszczone połączeniowe kostki (3, 4 i 5), których położenie zabezpiecza usztywniający element (6 lub 6 ). 501 B1 Fig. 1

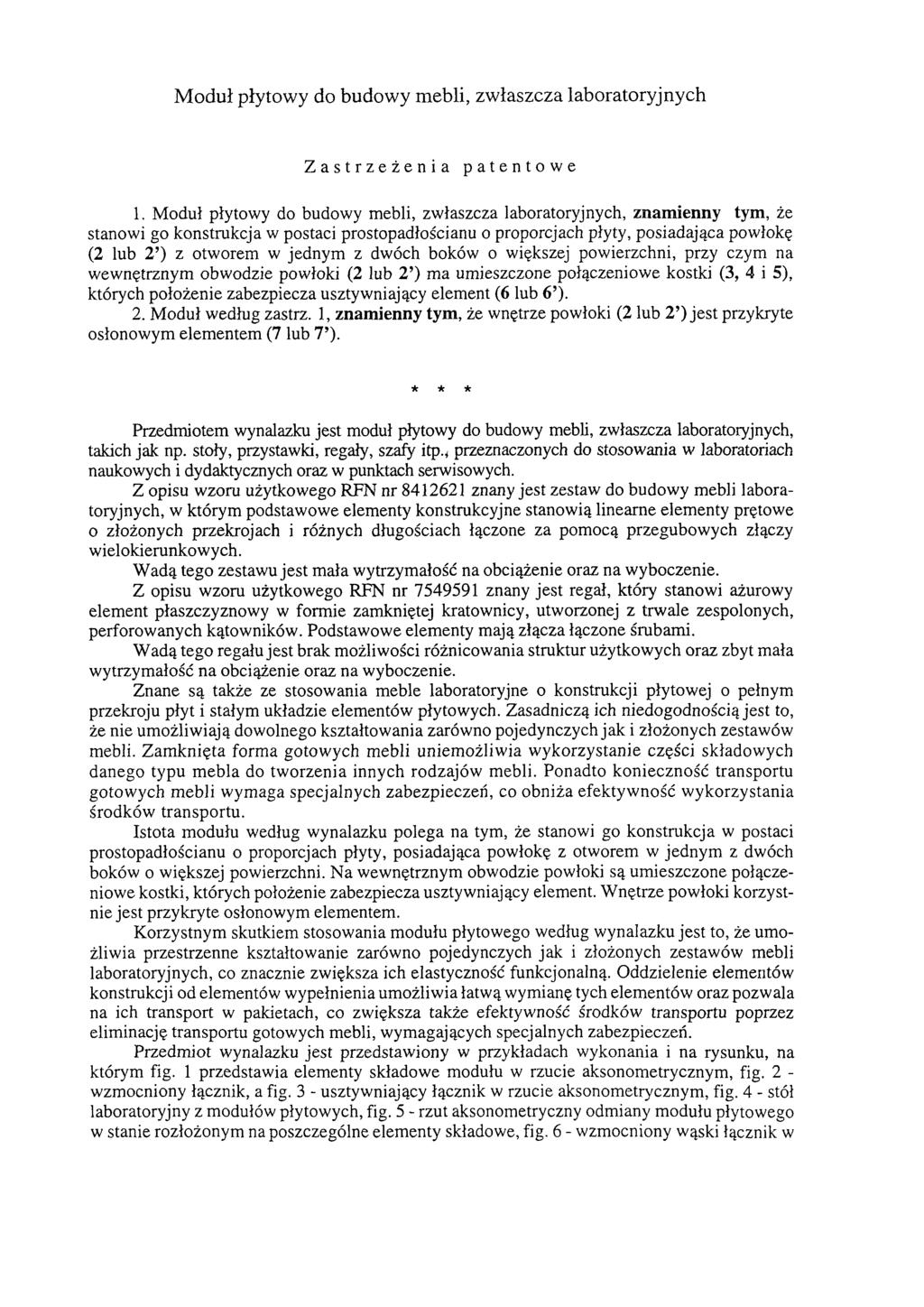

2 Moduł płytowy do budowy mebli, zwłaszcza laboratoryjnych Zastrzeżenia patentowe 1. Moduł płytowy do budowy mebli, zwłaszcza laboratoryjnych, znam ienny tym, że stanowi go konstrukcja w postaci prostopadłościanu o proporcjach płyty, posiadająca powłokę (2 lub 2 ) z otworem w jednym z dwóch boków o większej powierzchni, przy czym na wewnętrznym obwodzie powłoki (2 lub 2 ) ma umieszczone połączeniowe kostki (3, 4 i 5), których położenie zabezpiecza usztywniający element (6 lub 6 ). 2. Moduł według zastrz. 1, znamienny tym, że wnętrze powłoki (2 lub 2 ) jest przykryte osłonowym elementem (7 lub 7 ). * * * Przedmiotem wynalazku jest moduł płytowy do budowy mebli, zwłaszcza laboratoryjnych, takich jak np. stoły, przystawki, regały, szafy itp.; przeznaczonych do stosowania w laboratoriach naukowych i dydaktycznych oraz w punktach serwisowych. Z opisu wzoru użytkowego RFN nr znany jest zestaw do budowy mebli laboratoryjnych, w którym podstawowe elementy konstrukcyjne stanowią linearne elementy prętowe o złożonych przekrojach i różnych długościach łączone za pomocą przegubowych złączy wielokierunkowych. W adą tego zestawu jest mała wytrzymałość na obciążenie oraz na wyboczenie. Z opisu wzoru użytkowego RFN nr znany jest regał, który stanowi ażurowy element płaszczyznowy w formie zamkniętej kratownicy, utworzonej z trwale zespolonych, perforowanych kątowników. Podstawowe elementy mają złącza łączone śrubami. Wadą tego regału jest brak możliwości różnicowania struktur użytkowych oraz zbyt mała wytrzymałość na obciążenie oraz na wyboczenie. Znane są także ze stosowania meble laboratoryjne o konstrukcji płytowej o pełnym przekroju płyt i stałym układzie elementów płytowych. Zasadniczą ich niedogodnością jest to, że nie umożliwiają dowolnego kształtowania zarówno pojedynczych jak i złożonych zestawów mebli. Zamknięta forma gotowych mebli uniemożliwia wykorzystanie części składowych danego typu mebla do tworzenia innych rodzajów mebli. Ponadto konieczność transportu gotowych mebli wymaga specjalnych zabezpieczeń, co obniża efektywność wykorzystania środków transportu. Istota modułu według wynalazku polega na tym, że stanowi go konstrukcja w postaci prostopadłościanu o proporcjach płyty, posiadająca powłokę z otworem w jednym z dwóch boków o większej powierzchni. Na wewnętrznym obwodzie powłoki są umieszczone połączeniowe kostki, których położenie zabezpiecza usztywniający element. Wnętrze powłoki korzystnie jest przykryte osłonowym elementem. Korzystnym skutkiem stosowania modułu płytowego według wynalazku jest to, że umożliwia przestrzenne kształtowanie zarówno pojedynczych jak i złożonych zestawów mebli laboratoryjnych, co znacznie zwiększa ich elastyczność funkcjonalną. Oddzielenie elementów konstrukcji od elementów wypełnienia umożliwia łatwą wymianę tych elementów oraz pozwala na ich transport w pakietach, co zwiększa także efektywność środków transportu poprzez eliminację transportu gotowych mebli, wymagających specjalnych zabezpieczeń. Przedmiot wynalazku jest przedstawiony w przykładach wykonania i na rysunku, na którym fig. 1 przedstawia elementy składowe modułu w rzucie aksonometrycznym, fig. 2 - wzmocniony łącznik, a fig. 3 - usztywniający łącznik w rzucie aksonometrycznym, fig. 4 - stół laboratoryjny z modułów płytowych, fig. 5 - rzut aksonometryczny odmiany modułu płytowego w stanie rozłożonym na poszczególne elementy składowe, fig. 6 - wzmocniony wąski łącznik w

168 501 3 rzucie aksonometrycznym, a fig. 7 - wykonany z dwu rodzajów modułów płytowych stół laboratoryjny w rzucie aksonometrycznym. Przykład I.

3 rzucie aksonometrycznym, a fig. 7 - wykonany z dwu rodzajów modułów płytowych stół laboratoryjny w rzucie aksonometrycznym. Przykład I. Przestrzenny moduł 1 płytowy stanowi konstrukcja składająca się z blaszanej powłoki 2, trzech rodzajów połączeniowych kostek 3, 4 i 5, usztywniającego elementu 6 i osłonowej płyty 7. Blaszana powłoka 2 ma kształt prostopadłościanu o proporcjach płyty, którego dwa boki o największej powierzchni mają zarys w kształcie kwadratu, przy czym w jednym z tych boków wykonany jest otwór o zarysie, którego kształt jest taki sam jak kształt zarysu boku. Pierwszy rodzaj połączeniowych kostek 3 ma kształt sześcianu. Drugi rodzaj połączeniowych kostek 4 ma kształt prostopadłościanu krótkiego, odpowiadającego wymiarowo dwu połączeniowym kostkom 3. Trzeci rodzaj połączeniowych kostek 5 ma kształt prostopadłościanu długiego odpowiadającego wymiarowo dwu połączeniowym kostkom 4. Na wewnętrznym obwodzie blaszanej powłoki 2 rozmieszczone są cztery połączeniowe kostki 3 w kształcie sześcianu i cztery połączeniowe kostki 4 w kształcie prostopadłościanu krótkiego, które usytuowane są w narożach powłoki 2, oraz dwie połączeniowe kostki 5 w kształcie prostopadłościanu długiego, które usytuowane są w środkowej części dwu równoległych względem siebie boków powłoki 2. Położenie połączeniowych kostek 3, 4 i 5 zabezpiecza usztywniający element 6 w kształcie litery H. Blaszana powłoka 2, zawierająca wewnątrz połączeniowe kostki 3, 4 i 5 oraz usztywniający element 6, zamknięta jest osłonową płytą 7. Wzdłuż węższych boków blaszanej powłoki 2, w miejscach usytuowania połączeniowych kostek 3, 4 i 5, wykonane są przelotowe otwory służące do łączenia za pomocą śrub tych modułów 1 ze sobą lub z modułami płytowymi o tej samej konstrukcji, ale o innych gabarytach w trakcie ich montażu w pojedyncze meble lub zestawy mebli laboratoryjnych. Przykładowy stół laboratoryjny zbudowany z przestrzennych modułów 1 płytowych według wynalazku składa się z dwóch podpór, z których każdą stanowi przestrzenny moduł 1 płytowy. Obie podpory połączone są ze sobą za pomocą wzmocnionego szerokiego łącznika 8 i usztywniającego łącznika 9. Przykład II. Odmiana przestrzennego modułu 10 płytowego o konstrukcji identycznej z konstrukcją przestrzennego modułu 1 płytowego jak w przykładzie I z tą różnicą, że usztywniający element 6 ma kształt ramki, a ponadto blaszana powłoka 2, usztywniający element 6 i osłonowa płyta 7 mają zarys w kształcie prostokąta. Przykładowy stół laboratoryjny zbudowany z przestrzennych modułów 1 i 10 płytowych według wynalazku składa się z dwu podpór, z których każda z kolei składa się z przestrzennego modułu 1 płytowego i przestrzennego modułu 10 płytowego, złączonych ze sobą za pomocą złączy śrubowych. Obie podpory połączone są ze sobą za pomocą trzech łączników, a mianowicie wzmocnionego szerokiego łącznika 8, wzmocnionego wąskiego łącznika 11 i usztywniającego łącznika 9, przy czym wzmocniony szeroki łącznik 8 połączony jest z przestrzennymi modułami 1 płytowymi, zaś wzmocniony wąski łącznik 11 i usztywniający łącznik 9 połączone są z przestrzennymi modułami 10 płytowymi obu podpór.

4 Fig. 5 Fig. 6 Fig. 7

5 Fig. 2 Fig. 3 Fig. 4

6 Fig. 1 Departament Wydawnictw UP RP. Nakład 90 egz. Cena 1,50 zł
