(12) OPIS PATENTOWY (19) PL (11) (51) IntCl6. B63H 9/10. (54) Osprzęt żaglowy jednostki pływającej

Transkrypt

1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia (22) Data zgłoszenia: (51) IntCl6. B63H 9/10 (54) Osprzęt żaglowy jednostki pływającej (43) Zgłoszenie ogłoszono: BUP 10/96 (73) Uprawniony z patentu: Kitowski Bogusław, Warszawa, PL Kitowski Wojciech, Warszawa, PL (45) O udzieleniu patentu ogłoszono: WUP 10/98 (72) Twórcy wynalazku: Bogusław Kitowski, Warszawa, PL Wojciech Kitowski, Warszawa, PL PL B1 (57) Osprzęt żaglowy jednostki pływającej jedno- lub wielo kadłubowej, znamienny tym, że jest wyposażony w elem ent pierścieniowy (1) zamocowany obrotowo w prowadnicach (2) przymocowanych do kadłuba jednostki pływającej, do którego to elementu (1) zamocowany jest co najmniej jeden maszt (3), na którym rozpięty jest żagiel (4) symetryczny względem swej osi pionowej. Fig.1

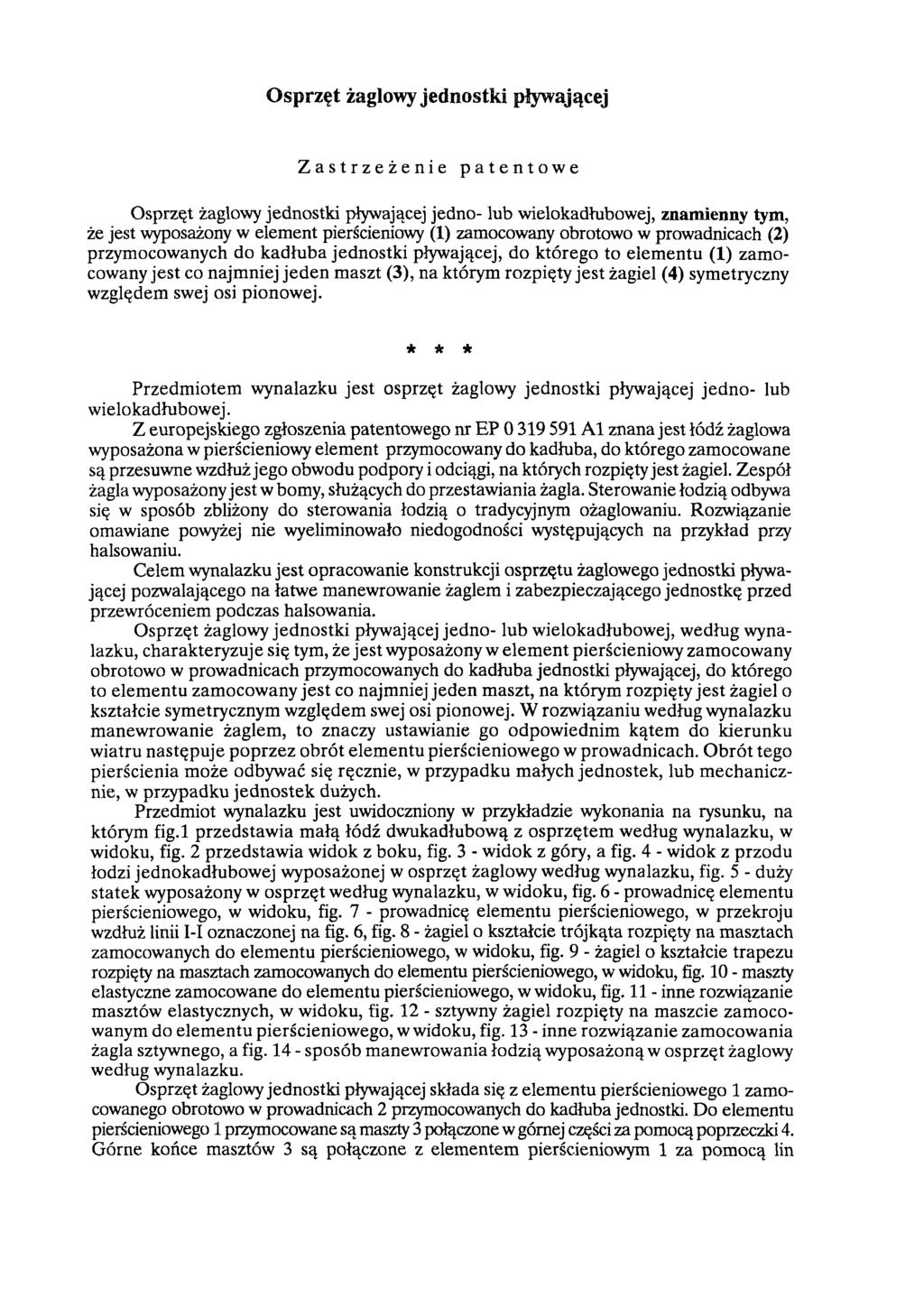

2 Osprzęt żaglowy jednostki pływającej Zastrzeżenie patentowe Osprzęt żaglowy jednostki pływającej jedno- lub wielo kadłubowej, znamienny tym, że jest wyposażony w element pierścieniowy (1) zamocowany obrotowo w prowadnicach (2) przymocowanych do kadłuba jednostki pływającej, do którego to elem entu (1) zam o- cowany jest co najmniej jeden maszt (3), na którym rozpięty jest żagiel (4) symetryczny względem swej osi pionowej. * * * Przedmiotem wynalazku jest osprzęt żaglowy jednostki pływającej jedno- lub wielo kadłubowej. Z europejskiego zgłoszenia patentowego nr EP A l znana jest łódź żaglowa wyposażona w pierścieniowy element przymocowany do kadłuba, do którego zamocowane są przesuwne wzdłuż jego obwodu podpory i odciągi, na których rozpięty jest żagiel. Zespół żagla wyposażony jest w bomy, służących do przestawiania żagla. Sterowanie łodzią odbywa się w sposób zbliżony do sterowania łodzią o tradycyjnym ożaglowaniu. Rozwiązanie omawiane powyżej nie wyeliminowało niedogodności występujących na przykład przy halsowaniu. Celem wynalazku jest opracowanie konstrukcji osprzętu żaglowego jednostki pływającej pozwalającego na łatwe manewrowanie żaglem i zabezpieczającego jednostkę przed przewróceniem podczas halsowania. O sprzęt żaglowy jednostki pływającej jedno- lub wielo kadłubowej, według wynalazku, charakteryzuje się tym, że jest wyposażony w elem ent pierścieniowy zamocowany obrotowo w prowadnicach przymocowanych do kadłuba jednostki pływającej, do którego to elementu zamocowany jest co najmniej jeden maszt, na którym rozpięty jest żagiel o kształcie symetrycznym względem swej osi pionowej. W rozwiązaniu według wynalazku manewrowanie żaglem, to znaczy ustawianie go odpowiednim kątem do kierunku wiatru następuje poprzez obrót elementu pierścieniowego w prowadnicach. O brót tego pierścienia może odbywać się ręcznie, w przypadku małych jednostek, lub m echanicznie, w przypadku jednostek dużych. Przedmiot wynalazku jest uwidoczniony w przykładzie wykonania na rysunku, na którym fig.1 przedstawia małą łódź dwukadłubową z osprzętem według wynalazku, w widoku, fig. 2 przedstawia widok z boku, fig. 3 - widok z góry, a fig. 4 - widok z przodu łodzi jedno kadłubowej wyposażonej w osprzęt żaglowy według wynalazku, fig. 5 - duży statek wyposażony w osprzęt według wynalazku, w widoku, fig. 6 - prowadnicę elementu pierścieniowego, w widoku, fig. 7 - prowadnicę elementu pierścieniowego, w przekroju wzdłuż linii I-I oznaczonej na fig. 6, fig. 8 - żagiel o kształcie trójkąta rozpięty na masztach zamocowanych do elementu pierścieniowego, w widoku, fig. 9 - żagiel o kształcie trapezu rozpięty na masztach zamocowanych do elementu pierścieniowego, w widoku, fig maszty elastyczne zamocowane do elementu pierścieniowego, w widoku, fig inne rozwiązanie masztów elastycznych, w widoku, fig sztywny żagiel rozpięty na maszcie zam ocowanym do elementu pierścieniowego, w widoku, fig inne rozwiązanie zamocowania żagla sztywnego, a fig sposób manewrowania łodzią wyposażoną w osprzęt żaglowy według wynalazku. Osprzęt żaglowy jednostki pływającej składa się z elementu pierścieniowego 1 zamocowanego obrotowo w prowadnicach 2 przymocowanych do kadłuba jednostki. Do elementu pierścieniowego 1 przymocowane są maszty 3 połączone w górnej części za pomocą poprzeczki 4. Górne końce masztów 3 są połączone z elementem pierścieniowym 1 za pom ocą lin

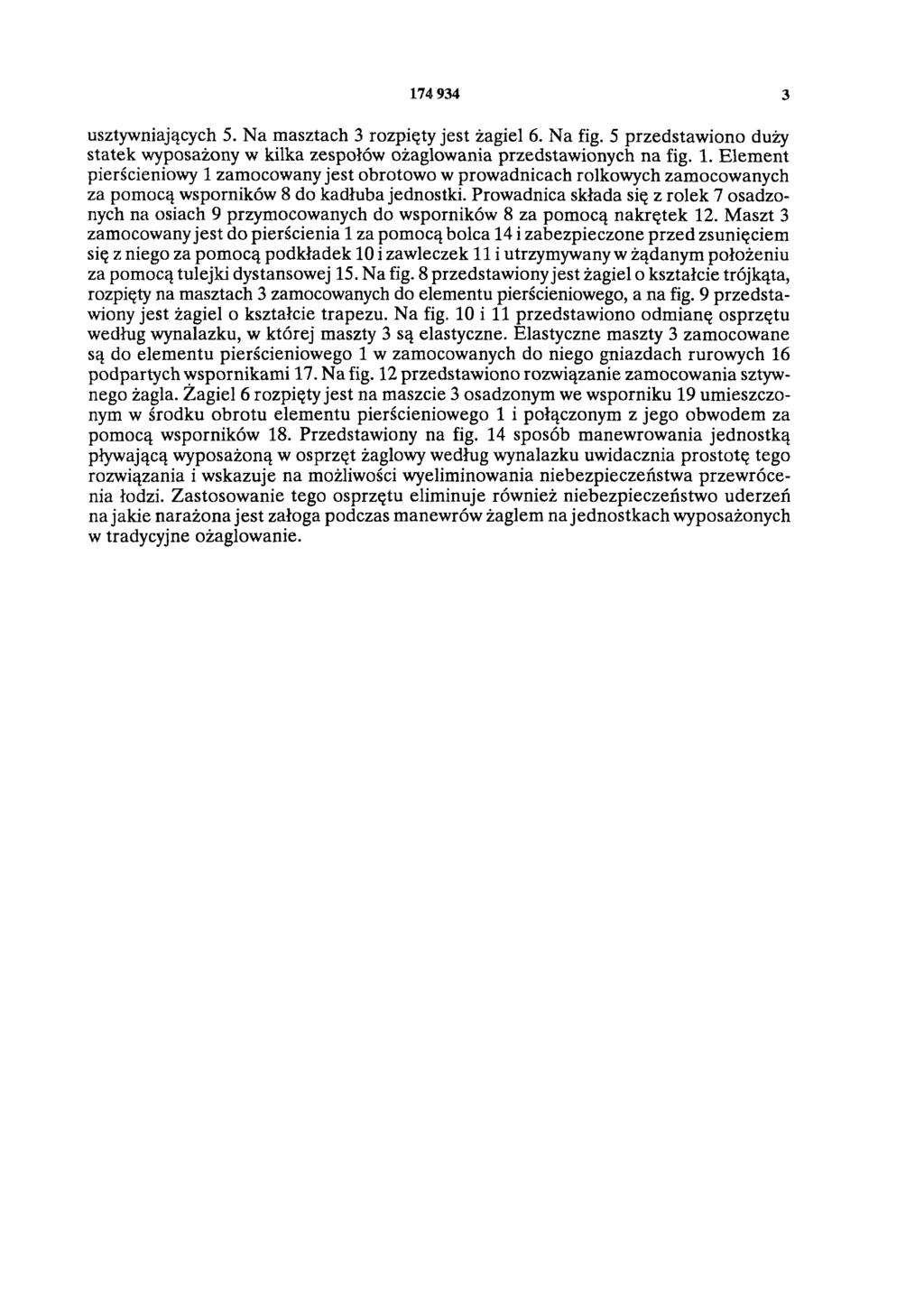

3 3 usztywniających 5. Na masztach 3 rozpięty jest żagiel 6. Na fig. 5 przedstawiono duży statek wyposażony w kilka zespołów ożaglowania przedstawionych na fig. 1. Elem ent pierścieniowy 1 zamocowany jest obrotowo w prowadnicach rolkowych zamocowanych za pom ocą wsporników 8 do kadłuba jednostki. Prowadnica składa się z rolek 7 osadzonych na osiach 9 przymocowanych do wsporników 8 za pomocą nakrętek 12. Maszt 3 zamocowany jest do pierścienia 1 za pomocą bolca 14 i zabezpieczone przed zsunięciem się z niego za pom ocą podkładek 10 i zawleczek 11 i utrzymywany w żądanym położeniu za pomocą tulejki dystansowej 15. Na fig. 8 przedstawiony jest żagiel o kształcie trójkąta, rozpięty na masztach 3 zamocowanych do elementu pierścieniowego, a na fig. 9 przedstawiony jest żagiel o kształcie trapezu. Na fig. 10 i 11 przedstawiono odmianę osprzętu według wynalazku, w której maszty 3 są elastyczne. Elastyczne maszty 3 zamocowane są do elem entu pierścieniowego 1 w zamocowanych do niego gniazdach rurowych 16 podpartych wspornikam i 17. N a fig. 12 przedstaw iono rozwiązanie zam ocowania sztywnego żagla. Żagiel 6 rozpięty jest na maszcie 3 osadzonym we wsporniku 19 um ieszczonym w środku obrotu elem entu pierścieniowego 1 i połączonym z jego obwodem za pomocą wsporników 18. Przedstawiony na fig. 14 sposób manewrowania jednostką pływającą wyposażoną w osprzęt żaglowy według wynalazku uwidacznia prostotę tego rozwiązania i wskazuje na możliwości wyeliminowania niebezpieczeństwa przew rócenia łodzi. Zastosowanie tego osprzętu eliminuje również niebezpieczeństwo uderzeń na jakie narażona jest załoga podczas manewrów żaglem na jednostkach wyposażonych w tradycyjne ożaglowanie.

4

5 Fig.2 Fig.3 F ig.4

6 Fig.5 Fi g.6 Fig.7

7 Fig.8 Fig.9 Fig.10 Fig.11

8 Fig.12 Fig.13

9 Fig.14

10 Fig.1 Departament Wydawnictw UP RP. Nakład 90 egz. Cena 2,00 zł
