1 RZECZPOSPOLITAPOLSKA(12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) IntCl6 E04B 1/38 (54)Sposób łączenia elementów architektonicznych a szczególnie ścianek działowych oraz łącznik (43) Zgłoszenie ogłoszono: BUP 24/95 (45) O udzieleniu patentu ogłoszono: WUP 05/98 (73) Uprawniony z patentu: Balcerzak Paweł, Michałowice, PL Januszewski Tomasz, Warszawa, PL Świątkowski Bronisław, Wesoła, PL Wojtasik Jerzy, Komorów, PL Złotek-Złotkiewicz Marek, Komorów, PL Flambard Jacques, Follainville, FR (72) Twórcy wynalazku: Paweł Balcerzak, Michałowice, PL Tomasz Januszewski, Warszawa, PL Bronisław Świątkowski, Wesoła, PL Jerzy Wojtasik, Komorów, PL Marek Złotek-Złotkiewicz, Komorów, PL Jacques Flambard, Follainville, FR (74) Pełnomocnik: Żebruń Anna, Biuro Techniczno-Patentowe, "JOTBIS" PL B1 (57)1. Sposób łączenia elementów architektonicznych a szczególnie ścianek działowych, wyposażonych wzdłuż pionowych boków w listwy, znam ienny tym, że przynajmniej dwie ścianki działowe (4) z profilowanymi listwami (5), mające w górnej i dolnej części listew (5) pionowe bruzdy (6) o szerokości odpowiadającej grubości ścianki tulei (2) łącznika (1), ustawia się obok siebie i nakłada na wspomniane bruzdy (6) dwa łączniki (1) na dole i na górze ścianek (4), które łączą wspomniane ścianki (4), tworząc dwa obrotowe skrzydła a gdzie dolny łącznik (1) tworzy zarazem stabilną podstawę (3), na której stoi utworzona dwuskrzydłowa ścianka działowa (4), przy czym oba skrzydła ścianki działowej (40) połączone są ze sobą w sposób wahliwy i mogą ustawiać się względem siebie o wymagany kąt naokoło pionowej osi łącznika (1). FIG 2

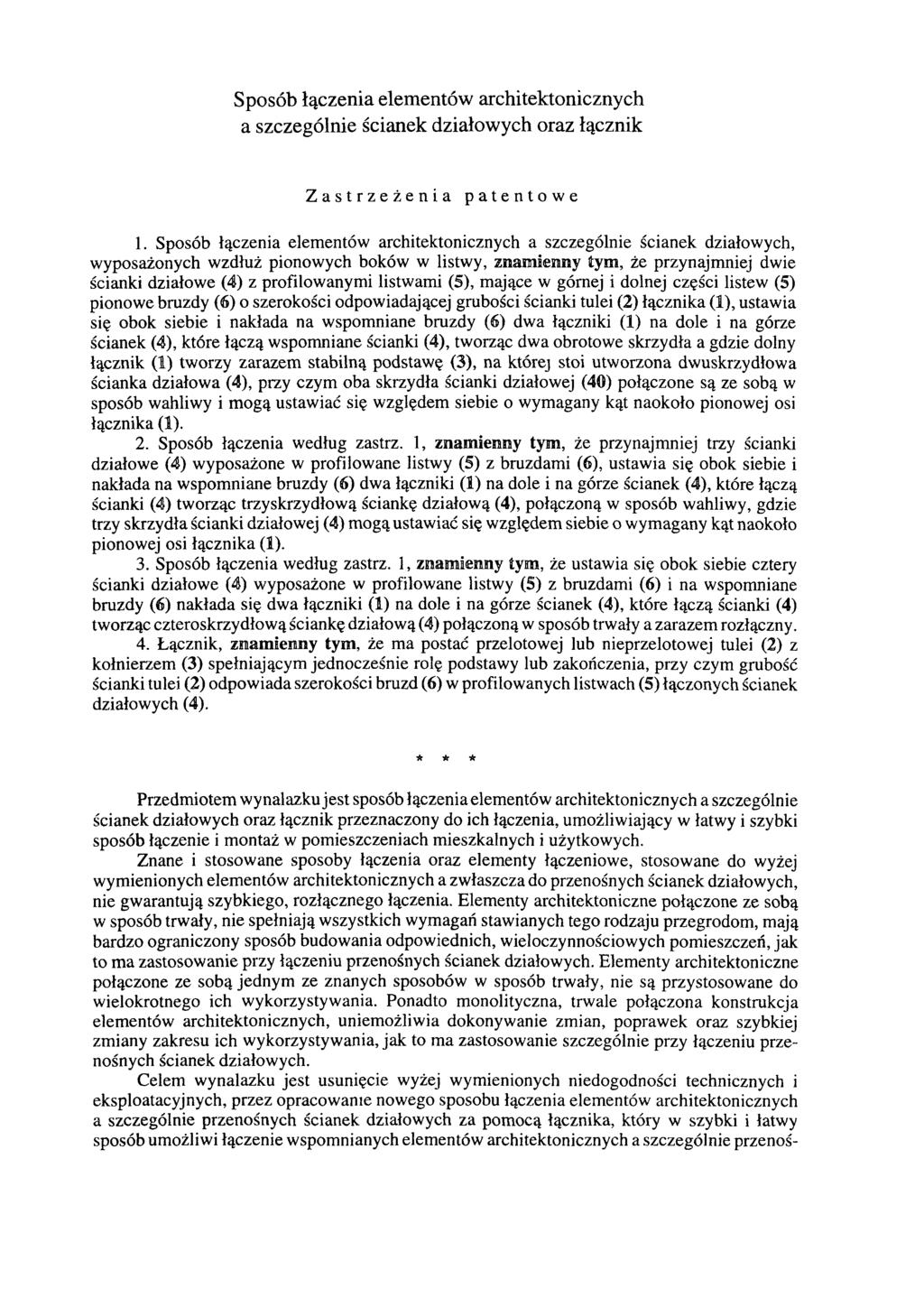

2 Sposób łączenia elementów architektonicznych a szczególnie ścianek działowych oraz łącznik Zastrzeżenia patentowe 1. Sposób łączenia elementów architektonicznych a szczególnie ścianek działowych, wyposażonych wzdłuż pionowych boków w listwy, znamienny tym, że przynajmniej dwie ścianki działowe (4) z profilowanymi listwami (5), mające w górnej i dolnej części listew (5) pionowe bruzdy (6) o szerokości odpowiadającej grubości ścianki tulei (2) łącznika (1), ustawia się obok siebie i nakłada na wspomniane bruzdy (6) dwa łączniki (1) na dole i na górze ścianek (4), które łączą wspomniane ścianki (4), tworząc dwa obrotowe skrzydła a gdzie dolny łącznik (1) tworzy zarazem stabilną podstawę (3), na której stoi utworzona dwuskrzydłowa ścianka działowa (4), przy czym oba skrzydła ścianki działowej (40) połączone są ze sobą w sposób wahliwy i mogą ustawiać się względem siebie o wymagany kąt naokoło pionowej osi łącznika (1). 2. Sposób łączenia według zastrz. 1, znamienny tym, że przynajmniej trzy ścianki działowe (4) wyposażone w profilowane listwy (5) z bruzdami (6), ustawia się obok siebie i nakłada na wspomniane bruzdy (6) dwa łączniki (1) na dole i na górze ścianek (4), które łączą ścianki (4) tworząc trzyskrzydłową ściankę działową (4), połączoną w sposób wahliwy, gdzie trzy skrzydła ścianki działowej (4) mogą ustawiać się względem siebie o wymagany kąt naokoło pionowej osi łącznika (1). 3. Sposób łączenia według zastrz. 1, znamienny tym, że ustawia się obok siebie cztery ścianki działowe (4) wyposażone w profilowane listwy (5) z bruzdami (6) i na wspomniane bruzdy (6) nakłada się dwa łączniki (1) na dole i na górze ścianek (4), które łączą ścianki (4) tworząc czteroskrzydłową ściankę działową (4) połączoną w sposób trwały a zarazem rozłączny. 4. Łącznik, znam ienny tym, że ma postać przelotowej lub nieprzelotowej tulei (2) z kołnierzem (3) spełniającym jednocześnie rolę podstawy lub zakończenia, przy czym grubość ścianki tulei (2) odpowiada szerokości bruzd (6) w profilowanych listwach (5) łączonych ścianek działowych (4). * * * Przedmiotem wynalazku jest sposób łączenia elementów architektonicznych a szczególnie ścianek działowych oraz łącznik przeznaczony do ich łączenia, umożliwiający w łatwy i szybki sposób łączenie i montaż w pomieszczeniach mieszkalnych i użytkowych. Znane i stosowane sposoby łączenia oraz elementy łączeniowe, stosowane do wyżej wymienionych elementów architektonicznych a zwłaszcza do przenośnych ścianek działowych, nie gwarantują szybkiego, rozłącznego łączenia. Elementy architektoniczne połączone ze sobą w sposób trwały, nie spełniają wszystkich wymagań stawianych tego rodzaju przegrodom, mają bardzo ograniczony sposób budowania odpowiednich, wieloczynnościowych pomieszczeń, jak to ma zastosowanie przy łączeniu przenośnych ścianek działowych. Elementy architektoniczne połączone ze sobą jednym ze znanych sposobów w sposób trwały, nie są przystosowane do wielokrotnego ich wykorzystywania. Ponadto monolityczna, trwale połączona konstrukcja elementów architektonicznych, uniemożliwia dokonywanie zmian, poprawek oraz szybkiej zmiany zakresu ich wykorzystywania, jak to ma zastosowanie szczególnie przy łączeniu przenośnych ścianek działowych. Celem wynalazku jest usunięcie wyżej wymienionych niedogodności technicznych i eksploatacyjnych, przez opracowanie nowego sposobu łączenia elementów architektonicznych a szczególnie przenośnych ścianek działowych za pomocą łącznika, który w szybki i łatwy sposób umożliwi łączenie wspomnianych elementów architektonicznych a szczególnie przenoś-

3 nych ścianek działowych w sposób stabilny a jednocześnie rozłączny, pozwalający na różnorodność ich zastosowań. Cel ten osiągnięto przez opracowanie nowego sposobu łączenia ścianek działowych oraz łącznika, mającego postać tulei z kołnierzem, tworzącego stabilną podstawę. Sposób łączenia według wynalazku elementów architektonicznych a szczególnie przenośnych ścianek działowych, wyposażonych wzdłuż pionowych boków w profilowane listwy polega na tym, że przynajmniej dwie ścianki działowe, których listwy mają w górnej i dolnej części pionowe bruzdy, których szerokość odpowiada grubości ścianki tulei łącznika, ustawia się obok siebie nakłada na wspomniane bruzdy dwa łączniki, na dole i na górze ścianek, które łączą wspomniane ścianki w sposób trwały a jednocześnie wahliwy i rozłączny, tworząc dwa obrotowe skrzydła, mogące obracać się wokół osi łącznika. Dolny łącznik tworzy zarazem stabilną podstawę, na której stoi utworzona, dwuskrzydłowa ścianka działowa. Oba skrzydła przenośnej ścianki działowej, połączonej sposobem według wynalazku, są połączone ze sobą w sposób wahliwy i mogą ustawiać się względem siebie o wymagany kąt naokoło pionowej osi łącznika. Sposób łączenia przenośnych ścianek działowych według wynalazku, pozwala na łączenie trzech ścianek działowych, tworząc trzyskrzydłową, przenośną ściankę działową, w której poszczególne skrzydła ścianki, mogą ustawiać się względem siebie o wymagany kąt naokoło pionowej osi łącznika. Sposób według wynalazku pozwala również na łączenie czterech ścianek działowych, tworząc czteroskrzydłową, przenośną ściankę działową, połączoną w sposób trwały a zarazem łatwo i szybko rozłączny. Łącznik przeznaczony do łączenia elementów architektonicznych a szczególnie przenośnych ścianek działowych, sposobem według wynalazku, ma postać przelotowej lub nieprzelotowej tulei z kołnierzem, który jednocześnie spełnia funkcję podstawy lub zakończenia, przy czym wymiary ścianki tulei łącznika, odpowiadają wymiarom bruzd w pionowych, profilowanych listwach łączonych ścianek działowych. Przedmiot wynalazku został bliżej przedstawiony w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia łącznik w widoku z góry, fig. 2 przedstawia przekrój osiowy łącznika, fig. 3 przedstawia w perspektywie sposób łączenia ścianki działowej z łącznikiem, fig. 4 przedstawia w perspektywie schemat połączenia dwóch ścianek działowych, fig. 5 przedstawia schematyczny widok z góry łączenia dwóch ścianek działowych, fig. 6 przedstawia w perspektywie schemat łączenia trzech ścianek działowych, fig. 7 przedstawia schematyczny widok z góry, łączenia trzech ścianek działowych, fig. 8 przedstawia w perspektywie schemat połączenia czterech ścianek działowych, fig. 9 przedstawia schematyczny widok z góry, łączenia czterech ścianek działowych, fig. 10 przedstawia sześć różnych kształtów zakończeń profilowanych listew ścianek działowych. Łącznik 1 według wynalazku ma kształt nieprzelotowej tulei 2 z kołnierzem 3 jak przedstawiono na fig. 1 i fig. 2. Ścianka działowa 4 jest wyposażona w profilowane listwy 5, które na dole i na górze posiadają pionowe bruzdy 6 o szerokości odpowiadającej grubości ścianki tulei 2 łącznika 1. W zależności od potrzeb i przeznaczenia listwy 5 mogą mieć różne kształty, sześć różnych przykładowych zakończeń profilowanych listew 5 pokazano na fig. 10. Sposób łączenia elementów architektonicznych a szczególnie przenośnych ścianek działowych 4, sposobem według wynalazku polega na tym, że przynajmniej dwie ścianki działowe 4, których profilowane listwy 5 mają w górnej i dolnej części pionowe bruzdy 6, ustawia się obok siebie i nakłada na wspomniane bruzdy 6 dwa łączniki 1, na górze i na dole ścianek działowych 4. Tak ustawione ścianki 4 tworzą dwuskrzydłową ściankę działową 4, gdzie dolny łącznik 1 tworzy zarazem stabilną podstawę, na której stoi dwuskrzydłowa ścianka działowa 4, natomiast górny łącznik 1 stanowi usztywnienie łączonych działowych ścianek 4 i jednocześnie oryginalne zakończenie. Oba skrzydła ścianki działowej 4 jak przedstawiono schematycznym rysunkiem na fig. 4 i fig. 5, połączone są ze sobą w sposób rozłączony oraz wahliwy i mogą ustawiać się względem siebie o wymagany kąt naokoło pionowej osi łącznika 1. Sposobem według wynalazku można połączyć trzy lub cztery ścianki działowe 4, które tworzą odpowiednio trzyskrzydłową lub czteroskrzydłową ściankę działową 4. Trzyskrzydłowa ścianka działowa 4 jak przedstawiono na schematycznym rysunku na fig. 6 i fig. 7, połączone są ze sobą w sposób rozłączny oraz wahliwy i mogą ustawiać się względem siebie o wymagany kąt, naokoło pionowej osi łącznika 1.

4 Cztery skrzydła połączone ze sobą jak przedstawiono na schematycznym rysunku na fig. 8 i fig. 9, tworzą czteroskrzydłową ściankę działową 4 i są połączone ze sobą w sposób trwały a zarazem łatwo rozłączny. Sposób łączenia elementów architektonicznych a szczególnie przenośnych ścianek działowych 4 jest bardzo prosty w realizacji i bardzo wygodny w urządzaniu nowych powierzchni w bardzo krótkim okresie czasu. Przenośne ścianki działowe 4 można zestawiać obok siebie w zależności od potrzeb. Dowolnie zestawione ścianki działowe 4 po dwie, trzy lub cztery, pozwalają tworzyć powierzchnie użytkowe o różnych gabarytach i profilach, co jest bardzo wygodne, szczególnie przy tworzeniu różnych powierzchni użytkowych w ramach dużych pomieszczeń. Powierzchnie ograniczone za pomocą przenośnych ścianek działowych 4 mogą spełniać różne funkcje użytkowe, a profile i gabaryty ograniczonych powierzchni, można zmieniać bardzo szybko w zależności od potrzeb. Wygląd i wystrój przenośnych ścianek działowych 4 może być dowolnie zmieniany w zależności od przeznaczenia i funkcji pełnionych powierzchni. Łącznik 1 za pomocą którego możliwe jest dowolne łączenie przenośnych ścianek działowych 4, ma bardzo prostą konstrukcję i jest bardzo łatwy w użyciu i zastosowaniu. FIG 3 FIG 4 FIG. 5

5 FIG 6 FIG. 8 FIG. 7 FIG. 9 FIG 10

6 FIG. 1 FIG. 2 Departament Wydawnictw UP RP. Nakład 90 egz. Cena 2,00 zł
