1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (13)B1 (21) Numer zgłoszenia: (5 1) IntCl7 H01Q 19/10 (22) Data zgłoszenia: (54) Antena satelitarna (43) Zgłoszenie ogłoszono: BUP 13/97 (73) Uprawniony z patentu: (72) Pląder Maria, Krosno, PL Pląder Agnieszka, Krosno, PL Twórcy wynalazku: Krzysztof Kaczor, Krosno, PL Grzegorz Peszke, Krosno, PL (45) O udzieleniu patentu ogłoszono: WUP 11/01 (74) Pełnomocnik: Warzybok Tadeusz, PUiPH INICJATOR Sp. z o.o., Biuro Patentowe PL B1 ( 5 7 ) 1. Antena satelitarna, składająca się z czaszy w kształcie paraboloidy eliptycznej z w topioną m etalową w arstw ą perforowaną, zaopatrzonej w uchwyt konw ertera i zam ocowanej w polarm on cie, wyposażonym w uchwyty czaszy, obrotnicę i uchwyt masztu, znam ienna tym, że polarmont (3) tej anteny posiada trzon rurowy (5), zaopatrzony w górnej części we w spornik (7), połączony ro z- łącznie z ram ieniem górnym (15) obrotnicy oraz z jarzm em kątow ym (16), natomiast przytwierdzony do dolnej części tego trzonu łącznik (8) połączony jest obrotowo z ramieniem dolnym (18) obrotnicy, przy czym do ramienia górnego (15) i ramienia dolnego (18) obrotnicy przym ocowana jest czasza (2) anteny satelitarnej (1), zaś z boczną ścianą trzonu rurowego (5), połączony jest obrotowo uchwyt rurowy (19), do którego górnego czoła przyspawany jest pod kątem rozwartym (P) łącznik (22), posiadający otwór (23) pod śrubę regulacyjną (24), której drugi koniec połączony jest z łącznikiem (10) przytwierdzonym do gómej części trzonu rurowego (5). f i g. 2.

2 Antena satelitarna Zastrzeżenia patentowe 1. Antena satelitarna, składająca się z czaszy w kształcie paraboloidy eliptycznej z wtopioną metalową warstwą perforowaną, zaopatrzonej w uchwyt konwertera i zamocowanej w polarmoncie, wyposażonym w uchwyty czaszy, obrotnicę i uchwyt masztu, znamienna tym, że polarmont (3) tej anteny posiada trzon rurowy (5), zaopatrzony w górnej części we wspornik (7), połączony rozłącznie z ramieniem górnym (15) obrotnicy oraz z jarzmem kątowym (16), natomiast przytwierdzony do dolnej części tego trzonu łącznik (8) połączony jest obrotowo z ramieniem dolnym (18) obrotnicy, przy czym do ramienia górnego (15) i ramienia dolnego (18) obrotnicy przymocowana jest czasza (2) anteny satelitarnej (1), zaś z boczną ścianą trzonu rurowego (5), połączony jest obrotowo uchwyt rurowy (19), do którego górnego czoła przyspawany jest pod kątem rozwartym ((3) łącznik (22), posiadający otwór (23) pod śrubę regulacyjną (24), której drugi koniec połączony jest z łącznikiem (10) przytwierdzonym do górnej części trzonu rurowego (5). 2. Antena satelitarna według zastrz. 1, znamienna tym, że ramię górne (15) obrotnicy ma kształt rozchylonej litery V, a jego końce (27) są zwichrowane i przylegają do profilu czaszy (2), natomiast w środkowej części rozwidlenia tego ramienia przymocowany jest łącznik kątowy (32), posiadający na swej półce poziomej otwór owalny (33), w którym znajduje się element złączny (14), łączący to ramię i jarzmo kątowe (16) ze wspornikiem (7) trzonu rurowego (5). 3. Antena satelitarna według zastrz. 1, znamienna tym, że ramię dolne (18) obrotnicy stanowi element profilowy wygięty pod kątem rozwartym (y) i posiadający na górnym końcu jeden otwór (35), a w dolnej części korzystnie dwa otwory (36), przy czym w otworze (35) osadzony jest sworzeń (17), stanowiący oś obrotu tego ramienia, a w otworach (36) znajdują się elementy złączne (38) czaszy (2). 4. Antena satelitarna według zastrz. 1 albo 2, znamienna tym, że ramię górne (15) obrotnicy połączone jest rozłącznie z siłownikiem (31). * * * Przedmiotem wynalazku jest antena satelitarna przeznaczona do odbioru telewizji. Znana jest z polskiego zgłoszenia wzoru użytkowego nr antena satelitarna, której paraboidalny reflektor na obrzeżu jest wzmocniony pierścieniem. Jej ramowa konstrukcja wsporcza składa się z dwóch równoległych i równych dłuższych odcinków kształtowników zaopatrzonych w nakładki umieszczone w środkowej ich części, połączonych prostopadłymi do nich dwoma krótszymi odcinkami kształtowników. Rama tej konstrukcji wsporczej jest wahliwie połączona układem dźwigniowym z antenowym masztem, natomiast nakładki dłuższych kształtowników połączone są obrotowymi dźwigniami wzajemnie połączonymi prostopadłym łącznikiem, osadzonym nastawnie na trzpieniu przytwierdzonym do masztu. Znana jest również z polskiego zgłoszenia wzoru użytkowego nr konstrukcja talerzowej anteny telewizyjnej, posiadająca pierścień o średnicy około 1,4 razy mniejszej niż średnica reflektora. Do tego pierścienia przytwierdzone są symetrycznie, trwale dwa równe proste i równoległe odcinki kształtowników, które w połowach swych długości są zaopatrzone w płaskie łączniki, do których przymocowane są obrotowo dwie płaskie i proste dźwignie wzajemnie połączone prostopadłym do nich walcowym łącznikiem, nastawnie zamocowanym na sworzniu, łączącym dwie krótkie płaskie i równoległe nasadki zakończenia masztu antenowego. Znana jest także z polskiego zgłoszenia wynalazku nr P antena do odbioru telewizji satelitarnej, posiadająca pierścień mocujący w kształcie krążka o przekroju zetownika, służący do przekręcania czaszy. Pierścień mocujący jest usztywniony dwoma pionowymi wspornikami, do których przyspawane jest ucho górne i dolne przeznaczone do połączenia

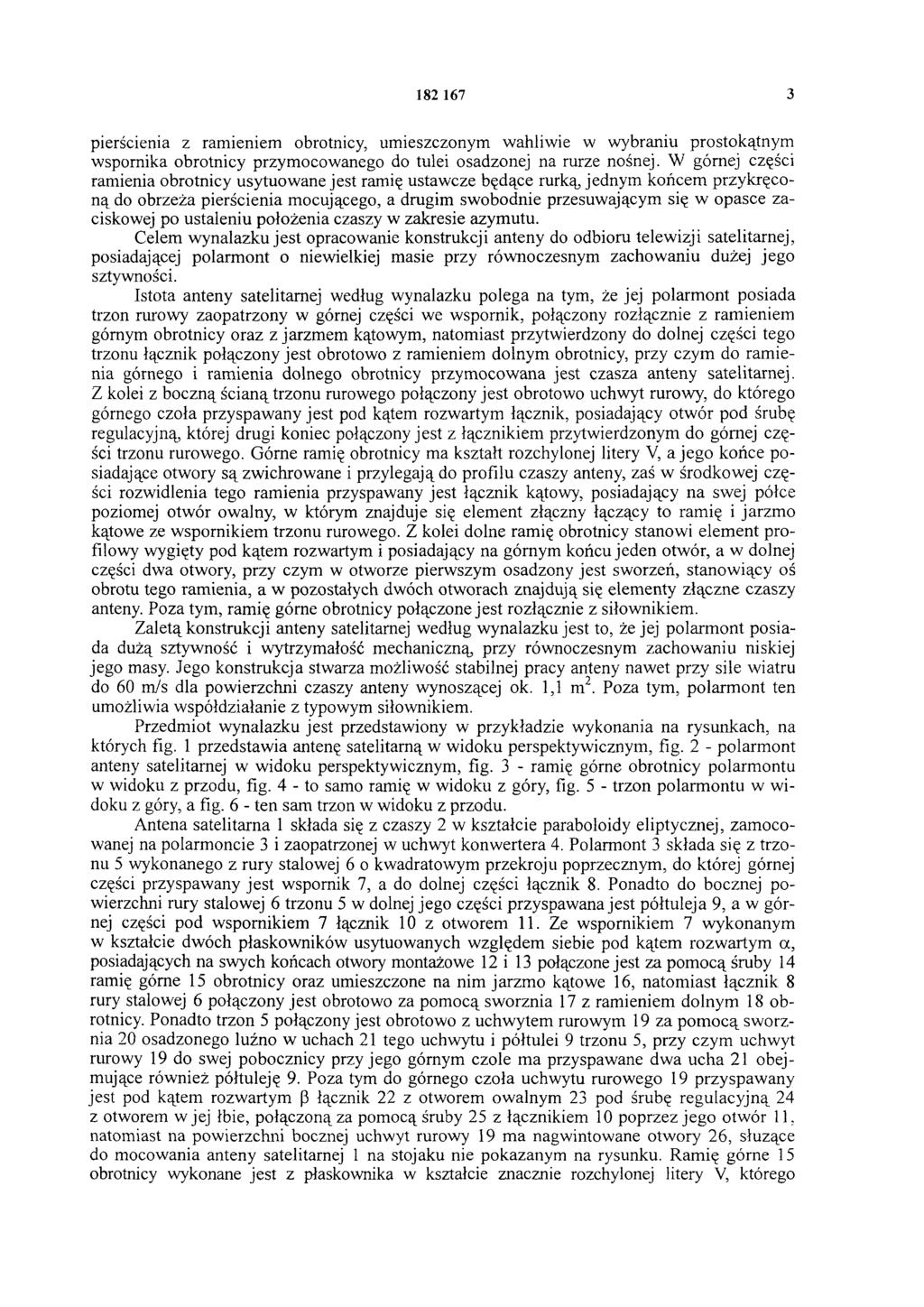

3 pierścienia z ramieniem obrotnicy, umieszczonym wahliwie w wybraniu prostokątnym wspornika obrotnicy przymocowanego do tulei osadzonej na rurze nośnej. W górnej części ramienia obrotnicy usytuowane jest ramię ustawcze będące rurką jednym końcem przykręconą do obrzeża pierścienia mocującego, a drugim swobodnie przesuwającym się w opasce zaciskowej po ustaleniu położenia czaszy w zakresie azymutu. Celem wynalazku jest opracowanie konstrukcji anteny do odbioru telewizji satelitarnej, posiadającej polarmont o niewielkiej masie przy równoczesnym zachowaniu dużej jego sztywności. Istota anteny satelitarnej według wynalazku polega na tym, że jej polarmont posiada trzon rurowy zaopatrzony w górnej części we wspornik, połączony rozłącznie z ramieniem górnym obrotnicy oraz z jarzmem kątowym, natomiast przytwierdzony do dolnej części tego trzonu łącznik połączony jest obrotowo z ramieniem dolnym obrotnicy, przy czym do ramienia górnego i ramienia dolnego obrotnicy przymocowana jest czasza anteny satelitarnej. Z kolei z boczną ścianą trzonu rurowego połączony jest obrotowo uchwyt rurowy, do którego górnego czoła przyspawany jest pod kątem rozwartym łącznik, posiadający otwór pod śrubę regulacyjną, której drugi koniec połączony jest z łącznikiem przytwierdzonym do górnej części trzonu rurowego. Górne ramię obrotnicy ma kształt rozchylonej litery V, a jego końce posiadające otwory są zwichrowane i przylegają do profilu czaszy anteny, zaś w środkowej części rozwidlenia tego ramienia przyspawany jest łącznik kątowy, posiadający na swej półce poziomej otwór owalny, w którym znajduje się element złączny łączący to ramię i jarzmo kątowe ze wspornikiem trzonu rurowego. Z kolei dolne ramię obrotnicy stanowi element profilowy wygięty pod kątem rozwartym i posiadający na górnym końcu jeden otwór, a w dolnej części dwa otwory, przy czym w otworze pierwszym osadzony jest sworzeń, stanowiący oś obrotu tego ramienia, a w pozostałych dwóch otworach znajdują się elementy złączne czaszy anteny. Poza tym, ramię górne obrotnicy połączone jest rozłącznie z siłownikiem. Zaletą konstrukcji anteny satelitarnej według wynalazku jest to, że jej polarmont posiada dużą sztywność i wytrzymałość mechaniczną przy równoczesnym zachowaniu niskiej jego masy. Jego konstrukcja stwarza możliwość stabilnej pracy anteny nawet przy sile wiatru do 60 m/s dla powierzchni czaszy anteny wynoszącej ok. 1,1 m2. Poza tym, polarmont ten umożliwia współdziałanie z typowym siłownikiem. Przedmiot wynalazku jest przedstawiony w przykładzie wykonania na rysunkach, na których fig. 1 przedstawia antenę satelitarną w widoku perspektywicznym, fig. 2 - polarmont anteny satelitarnej w widoku perspektywicznym, fig. 3 - ramię górne obrotnicy polarmontu w widoku z przodu, fig. 4 - to samo ramię w widoku z góry, fig. 5 - trzon polarmontu w widoku z góry, a fig. 6 - ten sam trzon w widoku z przodu. Antena satelitarna 1 składa się z czaszy 2 w kształcie paraboloidy eliptycznej, zamocowanej na polarmoncie 3 i zaopatrzonej w uchwyt konwertera 4. Polarmont 3 składa się z trzonu 5 wykonanego z rury stalowej 6 o kwadratowym przekroju poprzecznym, do której górnej części przyspawany jest wspornik 7, a do dolnej części łącznik 8. Ponadto do bocznej powierzchni rury stalowej 6 trzonu 5 w dolnej jego części przyspawana jest półtuleja 9, a w górnej części pod wspornikiem 7 łącznik 10 z otworem 11. Ze wspornikiem 7 wykonanym w kształcie dwóch płaskowników usytuowanych względem siebie pod kątem rozwartym a, posiadających na swych końcach otwory montażowe 12 i 13 połączone jest za pomocą śruby 14 ramię górne 15 obrotnicy oraz umieszczone na nim jarzmo kątowe 16, natomiast łącznik 8 rury stalowej 6 połączony jest obrotowo za pomocą sworznia 17 z ramieniem dolnym 18 obrotnicy. Ponadto trzon 5 połączony jest obrotowo z uchwytem rurowym 19 za pom ocą sworznia 20 osadzonego luźno w uchach 21 tego uchwytu i półtulei 9 trzonu 5, przy czym uchwyt rurowy 19 do swej pobocznicy przy jego górnym czole ma przyspawane dwa ucha 21 obejmujące również półtuleję 9. Poza tym do górnego czoła uchwytu rurowego 19 przyspawany jest pod kątem rozwartym β łącznik 22 z otworem owalnym 23 pod śrubę regulacyjną 24 z otworem w jej łbie, połączoną za pomocą śruby 25 z łącznikiem 10 poprzez jego otwór 11. natomiast na powierzchni bocznej uchwyt rurowy 19 ma nagwintowane otwory 26, służące do mocowania anteny satelitarnej 1 na stojaku nie pokazanym na rysunku. Ramię górne 15 obrotnicy wykonane jest z płaskownika w kształcie znacznie rozchylonej litery V, którego

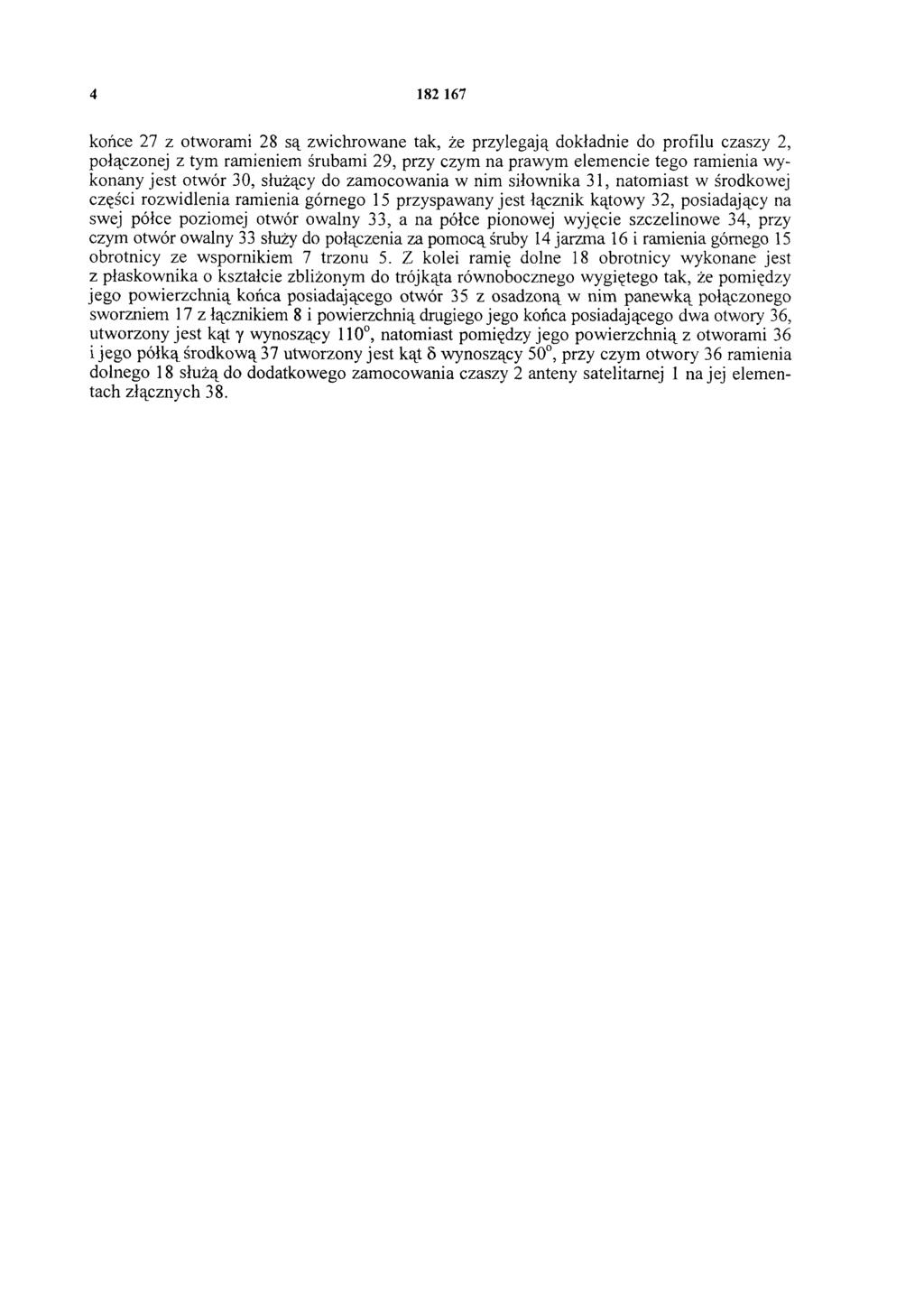

4 końce 27 z otworami 28 są zwichrowane tak, że przylegają dokładnie do profilu czaszy 2, połączonej z tym ramieniem śrubami 29, przy czym na prawym elemencie tego ramienia wykonany jest otwór 30, służący do zamocowania w nim siłownika 31, natomiast w środkowej części rozwidlenia ramienia górnego 15 przyspawany jest łącznik kątowy 32, posiadający na swej półce poziomej otwór owalny 33, a na półce pionowej wyjęcie szczelinowe 34, przy czym otwór owalny 33 służy do połączenia za pomocą śruby 14 jarzma 16 i ramienia górnego 15 obrotnicy ze wspornikiem 7 trzonu 5. Z kolei ramię dolne 18 obrotnicy wykonane jest z płaskownika o kształcie zbliżonym do trójkąta równobocznego wygiętego tak, że pomiędzy jego powierzchnią końca posiadającego otwór 35 z osadzoną w nim panewką połączonego sworzniem 17 z łącznikiem 8 i powierzchnią drugiego jego końca posiadającego dwa otwory 36, utworzony jest kąt y wynoszący 110, natomiast pomiędzy jego powierzchnią z otworami 36 i jego półką środkową 37 utworzony jest kąt 5 wynoszący 50, przy czym otwory 36 ramienia dolnego 18 służą do dodatkowego zamocowania czaszy 2 anteny satelitarnej 1 na jej elementach złącznych 38.

5

6 FIG. 5. FIG. 6

7 FIG. 2. FIG. 3. FIG. 4.

8 FIG. 1. Departament Wydawnictw UP RP. Nakład 60 egz. Cena 2,00 zł.
