PLOT - Program do obsługi drukarki

Transkrypt

1 1. Wprowadzenie. 1 PLOT - Program do obsługi drukarki W poprzednich rozdziałach dowiedzieliśmy się, jak wykonywać rysunki przy pomocy programu MegaCAD. W tym rozdziale opiszemy, jak wydrukować wykonany rysunek. Do drukowania rysunków wykonanych w MegaCAD-zie służy program PLOT. Program ten umożliwia ustalenie wielkości rysunku oraz jego położenia na arkuszu, wprowadzenie wycinków wczytanych rysunków lub powiększeń pojedynczych detali, a w razie konieczności, wprowadzenie dodatkowego tekstu. Układ rysunków, ich fragmentów lub dodatkowych tekstów na arkuszu, nazywa się rysunkiem zestawieniowym i może zostać zapisany na dysku w celu dalszej obróbki lub późniejszego wydruku. Rysunki zestawieniowe (zapisywane na dysku z rozszerzeniem *.SLD ) zajmuje bardzo mało miejsca, ponieważ zapisywane są tylko odnośniki do rysunków. Wszelkie zmiany konstrukcyjne dokonane w rysunkach podstawowych zostaną uwzględnione w czasie drukowania(plotowania). Przygotowany rysunek można: 1) wydrukować lub wyplotować, 2) zapisać na dysku w pliku HPGL, 3) zapisać w dowolnym pliku o dowolnej nazwie, 4) przesłać do innego komputera PC. Wersja dla Windows korzysta ze sterowników zainstalowanych w systemie. Program PLOT posługuje się Menedżerem Wydruku systemu Windows. Istnieje również możliwość skorzystania z własnych sterowników MegaCADa. Program PLOT uruchamia wówczas własny Menedżer Wydruku. Tymi sterownikami należy się posługiwać tylko w przypadku, gdy nie posiadamy oryginalnych programów do obsługi drukarki lub plotera oraz gdy wydruk przy pomocy Menedżera systemu Windows nie jest zadowalającej jakości. UWAGA: wydruk za pomocą sterowników MegaCADa jest kilkakrotnie wolniejszy niż w przypadku korzystania ze sterowników systemu Windows. 2. Uruchomienie programu PLOT. Uruchomienia programu PLOT dokonujemy za pomocą odpowiedniej ikony, standardowo nazwanej Mega-Plot.

2 2 3. Menu programu PLOT. Po uruchomieniu programu, na ekranie komputera pojawi się menu GŁÓWNE. Składa się ono z menu górnego rozwijanego (rys. poniżej) i menu górnego ikonowego. Opis menu górnego rozwijanego. 1. pole Rysunek - wczytywanie rysunków i wydruk, wybór sterowników; 2. pole Opracowanie - wybór fragmentów rysunku, kopiowanie, wyłączanie warstw/grup; 3. pole Ustawienia - sposób wydruku i ustawienie grubości linii; 4. pole Help(Pomoc) - wyświetlanie informacji i podpowiedzi programu. 4. Opis poleceń. Wprowadzenia rysunku na kartkę wykonuje się przez wskazanie pola Rysunek - Wczytanie w Menu górnym rozwijanym. Spowoduje to wyświetlenie dodatkowej tabelki (rys. poniżej). Do tabelki tej można wpisać z klawiatury nazwę rysunku lub jeżeli jej dokładnie nie pamiętamy, możemy wczytać rysunek przez wskazanie strzałką i zatwierdzenie klawiszem myszy nazwy rysunku znajdującej się w spisie rysunków w górnej części tabeli. Przez aktywowanie pól.prt lub.sld decydujemy o tym, jaki typ rysunku będzie wczytany. Po wczytaniu rysunku do pamięci komputera, program poprosi o wprowadzenie skali i umiejscowienie rysunku (opis poniżej). Jeżeli wstawiamy fragment rysunku już znajdującego się na kartce, to operacje wykonuje się przy pomocy funkcji uruchamianych z ikon zawartych w menu górnym. Opis poleceń ikonowych (odpowiedniki ich istnieją w menu górnym tekstowym).

3 3 ikona pierwsza - Wczytanie pliku rysunkowego. Ikona służy do wybrania rysunku i wstawienia go na zadeklarowany arkusz papieru. Po jej wybraniu pojawia się okienko z listy rysunków do wyboru. Wybierając rysunek (lub plik *.sld ) automatycznie uruchamiamy funkcję do zmiany skali Opis pól zawartych w tabelce: 1) pole skala powiększenia - należy wprowadzić skalę określającą wielkość wprowadzanego rysunku, 2) pole kąt obrotu - kąt, o jaki zostanie obrócony rysunek; 3) pole Abc - aktywowanie tego pola umożliwi wprowadzenie odrębnych skal dla tekstów i wymiarowania; 4) pole klawiatura - (symbol klawiatury) służy do wprowadzania współrzędnych punktu, w którym zostanie umieszczony dolny lewy narożnik rysunku. Pole zostanie podświetlone po wskazaniu strzałki i zaakceptowaniu klawiszem myszy. Następnie należy wskazać i zaakceptować pole.ok.., 5) pole ramka - (symbol ramki) służy do wprowadzania rysunku na arkusz wraz z dodatkową ramką. Następnie należy wskazać i zaakceptować pole.ok... 6) pole AUTO - wstawienie rysunku na arkusz w takiej skali, aby maksymalnie wypełnić obszar arkusza; ikona druga - Nowy rysunek. Ikona służy do ponownego umieszczenia wczytanego rysunku.

4 4 ikona trzecia - Przesuwanie rysunku. Funkcja ta pozwala na przesunięcie, przeskalowanie lub obrót wcześniej umiejscowionych rysunków. Po jej wybraniu należy wskazać cały rysunek, po czym ponownie określić w tabeli skalę i kąt obrotu, a po ich zatwierdzeniu na arkuszu umiejscowić ramkę symbolizującą rysunek. Zatwierdzenia nowej pozycji wykonujemy przez wciśnięcie lewego przycisku myszy. ikona czwarta - Kasowanie. Po wybraniu tej funkcji można usunąć z arkusza zbędne rysunki lub ich fragmenty. Wykonujemy to przez wskazanie wybranych obiektów i zatwierdzenie klawiszem myszy. ikona piąta Ustalenie wycinka rysunku. W przypadku tworzenia złożonych rysunków, konieczne bywa powiększenie wybranego wycinka (zawierającego interesujące nas szczegóły) i umieszczenie go na rysunku. W programie MegaCAD można tego dokonać w czasie edycji rysunku lub w programie PLOT (w czasie jego przygotowania do wydruku). W tym celu należy wskazać i zatwierdzić przyciskiem myszy rysunek, który będziemy opracowywać, a następnie wybrać oknem powiększany fragment (przez wskazanie i zatwierdzenie dwóch punktów będących przeciwległymi narożami ramki). Po zadeklarowaniu wycinka, należy podać skalę powiększenia, a następnie umiejscowić wycinek na arkuszu, przez wskazanie i zatwierdzenie wybranego położenia ramki symbolizującej powiększony wycinek. ikona szósta Redraw(Odświeżanie). Po uaktywnieniu tej funkcji deklarowany arkusz zostanie oczyszczony ze śmieci powstałych w czasie edycji. Działanie tej funkcji jest takie samo, jak w programie MegaCAD. Funkcję można wywołać używając klawisza r (jak w programie głównym).

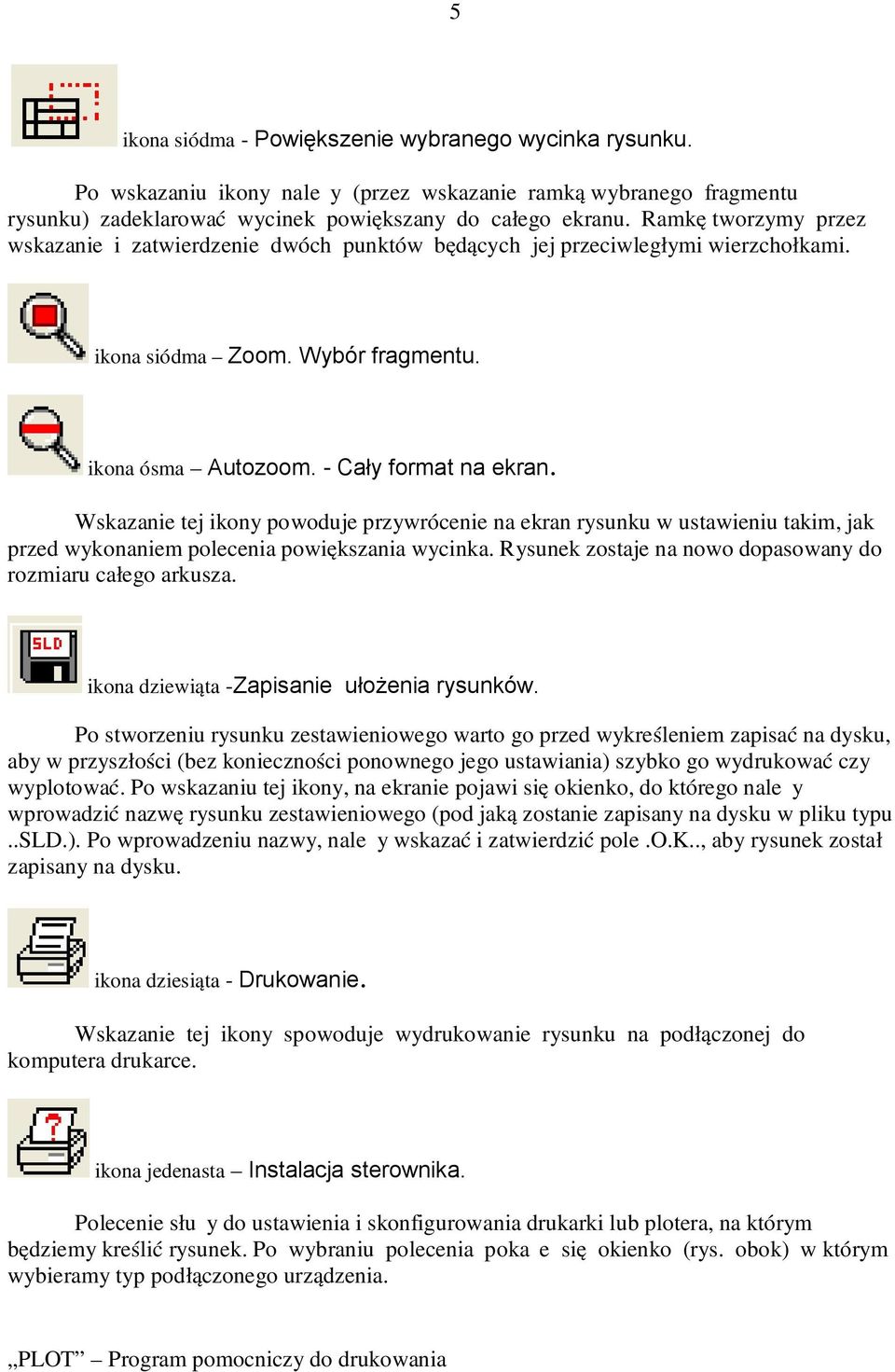

5 5 ikona siódma - Powiększenie wybranego wycinka rysunku. Po wskazaniu ikony należy (przez wskazanie ramką wybranego fragmentu rysunku) zadeklarować wycinek powiększany do całego ekranu. Ramkę tworzymy przez wskazanie i zatwierdzenie dwóch punktów będących jej przeciwległymi wierzchołkami. ikona siódma Zoom. Wybór fragmentu. ikona ósma Autozoom. - Cały format na ekran. Wskazanie tej ikony powoduje przywrócenie na ekran rysunku w ustawieniu takim, jak przed wykonaniem polecenia powiększania wycinka. Rysunek zostaje na nowo dopasowany do rozmiaru całego arkusza. ikona dziewiąta -Zapisanie ułożenia rysunków. Po stworzeniu rysunku zestawieniowego warto go przed wykreśleniem zapisać na dysku, aby w przyszłości (bez konieczności ponownego jego ustawiania) szybko go wydrukować czy wyplotować. Po wskazaniu tej ikony, na ekranie pojawi się okienko, do którego należy wprowadzić nazwę rysunku zestawieniowego (pod jaką zostanie zapisany na dysku w pliku typu..sld.). Po wprowadzeniu nazwy, należy wskazać i zatwierdzić pole.o.k.., aby rysunek został zapisany na dysku. ikona dziesiąta - Drukowanie. Wskazanie tej ikony spowoduje wydrukowanie rysunku na podłączonej do komputera drukarce. ikona jedenasta Instalacja sterownika. Polecenie służy do ustawienia i skonfigurowania drukarki lub plotera, na którym będziemy kreślić rysunek. Po wybraniu polecenia pokaże się okienko (rys. obok) w którym wybieramy typ podłączonego urządzenia.

6 6 Poszczególne pola oznaczają: 1) sterownik Windows - wydruk przy pomocy sterowników zainstalowanych w systemie Windows; UWAGA: praktycznie w 100% przypadków będziemy korzystać z urządzeń, do których posiadamy sterowniki do systemu Windows. MegaCAD domyślnie wczytuje sterownik ustawiony w Windows jako domyślny. 2) drukarka - wydruk na drukarce przy pomocy sterowników MegaCADa; 3) ploter - wydruk na ploterze przy pomocy sterowników MegaCADa; UWAGA: w przypadku korzystania ze sterowników MegaCADa należy liczyć się z bardzo długim czasem wydruku. 4) pocięty - opcja ta umożliwia wydruk rysunku formatu A0 na kartkach o formacie, jaki mamy zdefiniowany w sterowniku drukarki. Program automatycznie dzieli rysunek i wydrukuje na szeregu arkuszy zostawiając pewien margines na sklejenie. Po wybraniu opcji uaktywni się siedem pól: a) formaty arkuszy od A3 do A0 - wybór formatu, na jakim docelowo ma być wydrukowany rysunek; b) pole X - służy do wprowadzenia ilości domyślnych arkuszy (zdefiniowanych w sterowniku drukarki) w poziomie; c) pole Y - służy do wprowadzenia ilości domyślnych arkuszy (zdefiniowanych w sterowniku drukarki) w pionie; d) krawędzie - program dodrukuje krawędzie cięcia. 5) ustawienie - opcja służy do wyboru i ustawienia sterownika urządzenia, na którym będziemy drukować. ikona dwunasta - Włączanie lub wyłącznie określonych warstw. Program umożliwia włączanie lub wyłączanie warstw. Daje to możliwość wykreślenia rysunku z pominięciem pewnych jego elementów lub wykonanie kilku rysunków stanowiących po złożeniu całość. Po aktywowaniu tej funkcji, na ekranie pojawi się tablica z numerami warstw. Tablica jest identyczna z tablicą w programie MegaCAD. Obsługa funkcji również jest taka sama (w związku z tym jej opis zostanie pominięty). Przez program PLOT zostaną wykreślone tylko warstwy aktywne (włączone). UWAGA: w przypadku wstawienia na arkusz papieru wycinka wstawionego już rysunku, mamy możliwość wyłączenia/włączenia warstw niezależnie w obu rysunkach.

7 7 ikona trzynasta - Włączanie lub wyłączanie określonych grup. Program umożliwia wykonywanie na grupach tych samych czynności co na warstwach (zasada pracy identyczna jak dla warstw). ikona czternasta - Grubości. Polecenie służy do zdefiniowania grubości, jakimi zostaną wydrukowane poszczególne obiekty rysunku. Po wybraniu polecenia pojawi się poniższe okienko, w którym wybieramy sposób definiowania grubości. Grubość można zdefiniować na kilka sposobów: a) w/g koloru - zdefiniowanie grubości dla poszczególnych kolorów; b) w/g pisaka - przypisanie grubości poszczególnym numerom pisaków (przypisanych do elementów); c) w/g MegaCAD - zdefiniowanie grubości wydruku dla poszczególnych grubości MegaCAD-a; d) z MegaCAD-a - przejęcie definicji grubości linii z programu głównego (rozdział "Konfiguracja"). Po wybraniu sposobu definiowania grubości linii, na wydruku wybieramy klawisz ustawienie (rys. powyżej). Otworzy się okienko, w którym definiujemy grubość w mm. Typ okienka jest zależny od wybranego sposobu definiowania grubości linii: a) w/g koloru - każdemu z 256 kolorów można nadać inną grubość na wydruku (rys. obok); b) w/g pisaka - w programie mamy możliwość zdefiniowania 16 grubości pisaków (rys. obok); c) w/g MegaCAD - w programie MegaCAD można każdemu obiektowi przypisać jedną z 8 grubości. W okienku obok mamy możliwość zdefiniowania grubości na wydruku. d) z MegaCAD-a - przejęcie ustawień grubości z programu głównego (ustawiamy je w panelu "Konfig." poleceniem "Grubości linii"). ikona piętnasta - Obrysowanie tekstów typy TrueType. Polecenie służy do ustawienia wydruku liter typu "True Type" w formie obrysu. Jest to ważne w przypadku wydruku na ploterach pisakowych. Po wybraniu ikony zostanie ona podświetlona, aktywując opcję wydruku liter.

8 8 ikona szesnasta - Wydruk czarno-biały. Polecenie służy do ustawienia wydruku czarno-białego. Po wybraniu ikona zostanie podświetlona aktywując opcję wydruku. UWAGA: w przypadku drukarek czarno-białych, przy nieaktywnej opcji wydruku, kolory zostaną wydrukowane w odcieniach szarości. ikona siedemnasta - Dopisywanie tekstów. Polecenie służy do wstawienia dodatkowego tekstu na rysunek, bez konieczności powrotu do programu głównego. Po wybraniu polecenia pojawi się poniższe okienko, w którym definiujemy parametry tekstu. Poszczególne pola mają identyczne znaczenie, jak przy konfiguracji tekstów w programie głównym. Różnica polega na trzech klawiszach służących do: a) linia tekstu - wprowadzenie na rysunek dodatkowego opisu. Po wybraniu klawisza otworzy się okienko. Wprowadzamy tekst, a następnie, zatwierdzając klawiszem "OK" - "L", przechodzimy na pole rysunku i umiejscawiamy. b) powtórzyć - polecenie służy do przejęcia tekstu z rysunku wraz z atrybutami. Mamy także możliwość jego zmiany i wstawienia w nowym miejscu. Po wybraniu opcji program poprosi o wskazanie tekstu z rysunku. Następnie otworzy okienko z konfiguracją, umożliwiając zmianę atrybutów. Po zatwierdzeniu klawiszem "OK" - "L" umieszczamy tekst w nowym miejscu na rysunku. c) Kasuj linię - kasowanie tekstu z rysunku (tylko wstawionego w programie PLOT ). ikona osiemnasta - Uruchomienie pomocy. Polecenie służy do uruchomienia pomocy - Helpu. ikona dziewiętnasta - O programie. Polecenie służy do uruchomienia okienka z informacjami o programie Wybór sterowników urządzeń. Domyślnie program korzysta ze sterownika aktualnie ustawionego w systemie Windows. W przypadku urządzeń starszego typu, nie posiadających odpowiednich sterowników do systemu Windows, mamy możliwość wykorzystać sterowniki systemu MegaCAD. Wyboru sterowników systemu Windows dokonujemy według opisu ikony jedenastej.

9 9 Natomiast w przypadku sterowników MegaCAD-a, należy wybrać typ urządzenia, a następnie klawisz "ustawienie". W przypadku drukarki pojawi się poniższe okienko (rys. z lewej strony), w którym wybieramy wielkość arkusza papieru (lub definiujemy własny wprowadzając w polu "x,y" odpowiednie wartości). Na górze powyższego okienka (rys. z lewej strony) znajduje się klawisz z nazwą aktualnego sterownika. W celu zmiany wybieramy myszą pole i z otworzonej listy wybieramy sterownik do naszego urządzenia (rys. prawy dolny na poprzedniej stronie). W przypadku wybrania plotera, pojawi się poniższe okienko, w którym definiujemy parametry zgodnie z aktualnymi ustawieniami urządzenia.

10 Przykład wydruku rysunku. Poniżej przedstawimy przykład przygotowania i wydruku wybranego rysunku. Zakładamy, że urządzenie posiada sterowniki do systemu Windows. 1) Uruchamiamy program PLOT ; 2) wybieramy ikonę Wczytanie rysunku L ; 3) z listy wybieramy rysunek o nazwie płyta.prt - "L" oraz pole "OK" - "L"; 4) w poniższym okienku wprowadzamy skalę jeden do dwóch, czyli wpisujemy 1/2 lub 0,5 i zatwierdzamy poprzez wybór pola OK. ; 10 5) wstawiamy rysunek w lewym dolnym rogu kartki papieru, trzymając za jego lewe dolne naroże L ; 6) wybieramy ikonę Ustawienie grubości linii i w okienku zaznaczamy pole w/g koloru L a następnie wybieramy klawisz ustawienia L ; 7) wprowadzamy wartości grubości dla pierwszych trzech kolorów (tylko te zostały użyte na rysunku) jak na rysunku poniżej, a następnie zatwierdzamy poprzez wybór pola OK. L ;

11 11 8) zatwierdzamy pole z definicjami grubości OK. L ; 9) wybieramy ikonę, aby rozpocząć wydruk L ; 10) w okienku zatwierdzamy ilość kopii 1 poprzez klawisz OK. L.
