1 Materiały pomocnicze dla studentów z zakresu zastosowania programu SolidWorks 2012 Autor Jerzy Domański jdom@uwm.edu.pl Wydział Nauk Technicznych Uniwersytet Warmińsko-Mazurski w Olsztynie Materiały przeznaczone są dla studentów, którzy opanowali już podstawowe umiejętności pracy w programie SolidWorks. 1

2 SPIS TREŚCI 1. Skróty klawiszowe Oznaczenie gwintu Półwidok-półprzekrój Widok przekroju 3D w dokumentacji płaskiej Sposób nr 1. Konfiguracja w części Sposób nr 2. Wycięcie w złożeniu bez zmiany modeli części. ZALECANE Przykład zastosowania dwóch sposobów jednocześnie Wykonywanie rysunków 2D bezpośrednio w środowisku Rysunek Zapisywanie pliku rysunku w celu wydruku na drukarce z innego programu niż SolidWorks Przeglądarka edrawing. Możliwość prezentacji projektu bez instalacji SolidWorks

3 1. Skróty klawiszowe Wybrane skróty klawiszowe Lp. Kategoria Polecenie Skrót klawiszowy 1. Edycja Wybierz wszystkie.. Ctrl+A 2. Edycja Przebuduj.. Ctrl+B 3. Edycja Kopiuj.. Ctrl+C 4. Edycja Wklej.. Ctrl+V 5. Edycja Wytnij.. Ctrl+X 6. Edycja Ponów.. Ctrl+Y 7. Edycja Cofnij.. Ctrl+Z 8. Edycja Usuń.. Delete 9. Edycja Powtórz ostatnie polecenie.. Enter 10. Inne Przełączanie opcji polecenia, A np. w trakcie rysowania przełącza linię i łuk 11. Inne Przełączaj pasek narzędzi Filtr F5 wyboru 12. Inne Przełącz filtry wyboru F6 13. Inne Szkło powiększające G 14. Inne Zwiń wszystkie elementy. Shift+C 15. Inne Powiększ Shift+Z 16. Narzędzia Linia.. L 17. Plik Przeglądaj ostatnie dokumenty.. R 18. Widok Okienko zadań.. Ctrl+F1 19. Widok Przerysuj.. Ctrl+R 20. Widok Wpasuj w ekran.. F 21. Widok Paski narzędzi.. F Widok Pełny ekran.. F Widok Szybkie przyciągania.. F3 24. Widok Obszar drzewa operacji F9 FeatureManager Widok Orientacja widoku, np. normalny do, izometryczny SPACJA 3

4 2. Oznaczenie gwintu W zdecydowanej większości projektów nie ma potrzeby nacinania pełnego zarysu gwintu. Wystarczy tylko oznaczenie. Poniżej prosty przykład. Wstaw Adnotacje Oznaczenie gwintu: Aby włączyć cieniowane wyświetlanie oznaczeń gwintu, należy kliknąć Opcje. Na karcie Właściwości dokumentu wybrać Opisywanie szczegółów. W części Filtr wyświetlania, wybrać Cieniowane oznaczenia gwintu. Dokumentacja 2D 4

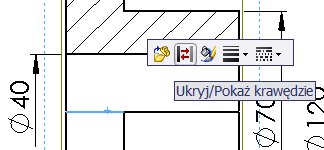

5 3. Półwidok-półprzekrój Podpowiedzi: 1. Narysować szkic stanowiący zarys przekroju, tzn linię łamaną jak na rysunku powyżej. 2. Zdefiniować widok przekroju, zaznaczyć jeden segment linii łamanej i kliknąć ikonę z prawej. 3. Do definicji wymiarów połówkowych zastosować styl. Na wybranym wymiarze ukryć odpowiednie fragmenty wymiarów (klikając prawym klawiszem w wymiar) i następnie zdefiniować styl wymiarowania klikając: 4. Do ukrycia linii kliknąć w linię i wybrać Ukryj krawędzie : 5. Dodać linię środkową. 5

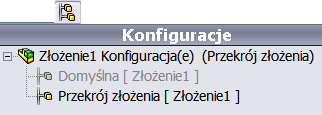

6 4. Widok przekroju 3D w dokumentacji płaskiej Jak wykonać poniższy widok w dokumentacji? 4.1 Sposób nr 1. Konfiguracja w części 1. W pliku Tuleja utworzyć konfigurację Przekrój części : 2. W nowej konfiguracji narysować szkic do wycięcia części modelu i wykonać wycięcie, najlepiej szkic o zamkniętym konturze: 3. W pliku złożenie utworzyć konfigurację Przekrój złożenia : 6

7 4. W nowej konfiguracji skonfigurować komponent Tuleja : W oknie dialogowym ustawić: 5. Przełączać konfiguracje złożenia: 6. Można wykonać dokumentację płaską zawierającą obie konfiguracje. 7

8 4.2 Sposób nr 2. Wycięcie w złożeniu bez zmiany modeli części. ZALECANE Poniżej przedstawiono przykład wykonania wycięcia w złożeniu. Pliki części nie mają żadnych wycięć. 1. Wykonać nową konfigurację w złożeniu. 2. Wykonać w złożeniu (na jednej z płaszczyzn) szkic wycięcia jak poniżej. Wyjść ze szkicu. 3. Wydać polecenie Wstaw -> Operacje złożenia -> Wytnij -> Wyciągnięcie Wybrać ustawienia okna jak poniżej, zwrócić uwagę na brak zaznaczenia Rozejście operacji do części. Taki wybór nie wywołuje zmian w modelach części. 8

9 4.3 Przykład zastosowania dwóch sposobów jednocześnie 9

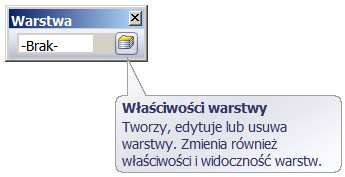

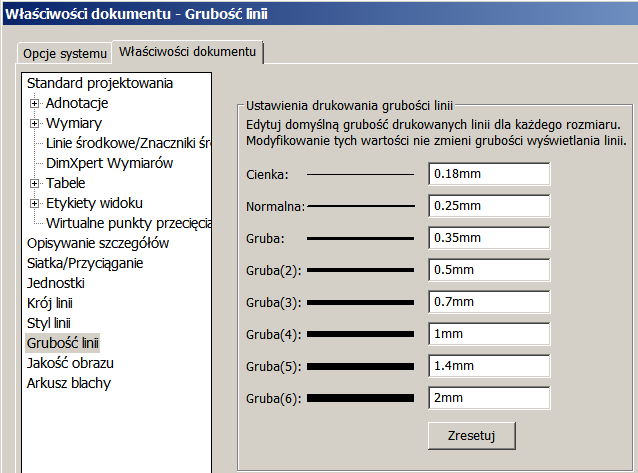

10 5. Wykonywanie rysunków 2D bezpośrednio w środowisku Rysunek Po uruchomieniu modułu Rysunek (wybór formatu itd.), Zalecam utworzenie warstw. W tym celu kliknąć prawym klawiszem na dowolny przycisk i wywołać pasek Warstwa : Kliknąć Właściwości warstwy i założyć warstwy (klikając Nowy) z odpowiednimi właściwościami (Kolor, Styl, Grubość): Grubości linii można ustawić w Opcjach programu: 10

11 Poniżej przykład warstw, strzałka przy nazwie oznacza warstwę aktywną: Poniżej przykład rysunku (typowy dla wszystkich rozpoczynających pracę w 2D). Program SolidWorks jest oczywiście parametryczny, więc można rysować klikając myszą i wymiarować później. W trakcie rysowania mogą być nakładane relacje, np. prostopadłość. W celu pokazania relacji wybrać Widok ->Relacje szkicu. WAŻNE: rysunek wykonany jest w skali, więc reaguje na zmianę skali arkusza. Istnieje możliwość wykonywania części rysunku w innej skali. W tym celu należy wstawić do arkusza pusty widok Wstaw ->Widok rysunku ->Pusty. Skalę pustego widoku można zmienić w oknie właściwości, które pojawi się w przeglądarce po kliknięciu w obszar widoku, np.: 11

12 Poniżej widok rysunku wykonanego na arkuszu i wykonanego w dodatkowym widoku. Jak widać rysunki różnią się skalą. Ramka wokół widoku nie jest drukowana (można sprawdzić na podglądzie wydruku). Parametryczność programu można wykorzystać przy rysowaniu rysunku zawierającego dwa rzuty. Poniżej bardzo prosty przykład z relacjami odpowiednio wyświetlonymi i ukrytymi: Na rysunku powyżej odpowiednie linie mają relacje współliniowości. Na koniec, jeżeli ktoś bardzo tęskni za wpisywaniem położeń punktów z klawiatury, może uruchomić dodatek SolidWorks 2D Emulator i wprowadzać punkty w stylu: Do Odradzam jednak stosowanie SolidWorks 2D Emulator. 12

13 6. Zapisywanie pliku rysunku w celu wydruku na drukarce z innego programu niż SolidWorks Często pojawia się problem jak wydrukować plik dokumentacji płaskiej np. w punkcie ksero, gdy obsługa nie dysponuje instalacją SolidWorks. Jednym ze sposobów jest zapisanie pliku w formacie PDF. Niemal wszędzie zainstalowany jest program do otwierania plików PDF. Należy kliknąć Zapisz jako i wybrać typ pliku Adobe (*.pdf) Po wybraniu typu pliku można zaznaczyć Przeglądaj w PDF po zapisaniu, wówczas plik zostanie automatycznie otwarty: Przed zapisem warto kliknąć Opcje, w celu określenia jakości wydruku, np.: Innym sposobem jest zapisanie jako plik edrawing wymaga to jednak zainstalowania w miejscu wydruki darmowej przeglądarki edrawing. 13

14 7. Przeglądarka edrawing. Możliwość prezentacji projektu bez instalacji SolidWorks W pełnej instalacji SolidWorks występuje przeglądarka edrawing. Istnieje również darmowa przeglądarka z możliwością przeglądania, ale bez zapisu. Jeżeli mamy instalację pełnej wersji edrawing możemy zapisać plik wykonywalny (format *.exe), który zostanie otwarty na komputerze bez jakiegokolwiek programu z rodziny SolidWorks. W formacie edrawing można zapisywać również części i złożenia, np. w celu prezentacji swojego projektu. Poniżej opiszę przykład zapisu części (tak samo jest dla pozostałych typów plików). 1. Po wykonaniu modelu w SolidWorks (jak poniżej) należy zapisać jako typ edrawing: Zapisz jako typ edrawing: Przed zapisem warto kliknąć Opcje i ustawić żądane właściwości. 14

15 2. Po takim zapisie mamy plik z rozszerzeniem EPRT, który może być otwarty przez uprzednio zainstalowaną przeglądarkę: 3. Jeżeli mamy dostęp do pełnej przeglądarki edrawing (z możliwością zapisu), można otworzyć plik i zapisać z rozszerzeniem *.exe: WAŻNE: przy zapisie z rozszerzeniem *.exe warto zwrócić uwagę na folder docelowy. Do otwarcia w Windows pliku z rozszerzeniem *.exe nie jest wymagany inny program. Warto jednak zwrócić uwagę na różnicę w wielkości plików z rozszerzeniem EPRT (plik części w edrawing) i pliku EXE (plik wykonywalny) 15
