1. Wybierz polecenie rysowania linii, np. poprzez kliknięcie ikony W wierszu poleceń pojawi się pytanie o punkt początkowy rysowanej linii:

Wielkość: px

Rozpocząć pokaz od strony:

Download "1. Wybierz polecenie rysowania linii, np. poprzez kliknięcie ikony W wierszu poleceń pojawi się pytanie o punkt początkowy rysowanej linii:"

Kinga Wójcik
6 lat temu
Przeglądów:

1 Uruchom program AutoCAD Utwórz nowy plik wykorzystując szablon acadiso.dwt. 2 Linia Odcinek linii prostej jest jednym z podstawowych elementów wykorzystywanych podczas tworzenia rysunku. Funkcję rysowania linii można wywołać: wpisując w wierszu poleceń komendę linia, lub skrót l i zatwierdzając klawiszem Enter linia l wybierając ikonę z paska narzędziowego wybierając pozycję Linia z menu rozwijanego Rysuj Narysować linię o początku w punkcie o współrzędnych 100, 50 i końcu w punkcie 200, 150) Upewnij się, że wyłączona jest funkcja dynamicznego wprowadzania klawisz F12 lub przełącznik. Włączenie tej funkcji jest jednoznaczne z domyślnym używaniem współrzędnych względnych wprowadzanych punktów (nie trzeba poprzedzać ich W wierszu poleceń pojawi się pytanie o punkt początkowy rysowanej linii: 2. Wpisz w wierszu poleceń współrzędne punktu początkowego linii i wciśnij klawisz Enter 100,50 <Enter> 3. Po określeniu początku linii w wierszu poleceń pojawi się zapytanie o następny punkt linii: Określ następny punkt lub [Cofaj]: 4. Wpisz współrzędne następnego punktu będącego punktem końcowym linii i wciśnij Enter Określ następny punkt lub [Cofaj]: 200,150 <Enter> Możesz teraz wprowadzić współrzędne kolejnego punktu należącego do linii lub zakończyć rysowanie linii. 5. Aby zakończyć rysowanie linii kliknij prawym przyciskiem myszki na obszarze roboczym i z menu, które się pokazało wybierz Wprowadź lub wciśnij klawisz Enter lub Spację. Polecenia przedstawione w ćwiczeniach są napisane dla standardowych ustawień AutoCAD-a, w przypadku personalizowania programu możliwe jest ustawienie domyślne kończenie poleceń przy kliknięciu prawym przyciskiem myszki. Aktualizacja materiałów do laboratorium: dr inż. G. Horodecki, mgr inż. K. Białek 1

2 Wykorzystując fakt, iż ostatnią czynnością było rysowanie linii, narysować kolejny odcinek o początku i końcu w dowolnym punkcie 1. Kliknij prawym przyciskiem myszki na obszarze roboczym i z menu podręcznego wybierz Powtórz Linia. W wierszu poleceń pojawi się pytanie o punkt początkowy rysowanej linii: 2. Kliknij lewym przyciskiem myszki w dowolnym miejscu, gdzie chcesz rozpocząć nową linię 3. Kliknij lewym przyciskiem myszki w dowolnym miejscu wskazując punkt końcowy odcinka 4. Aby zakończyć rysowanie wciśnij Enter Ostatnio wykonywaną czynność można również ponowić przez wciśnięcie klawisza Enter lub Spacji Narysować linię o długości 200 jednostek i kącie nachylenia 30. Początek linii ma znajdować się w punkcie o współrzędnych 200, 100 (patrz rys. poniżej) W wierszu poleceń pojawi się pytanie o punkt początkowy rysowanej linii: 2. Wpisz w wierszu poleceń współrzędne punktu początkowego linii i wciśnij klawisz Enter 200,100 <Enter> 3. Po określeniu początku linii w wierszu poleceń pojawi się zapytanie o następny punkt linii: Określ następny punkt lub [Cofaj]: 4. Wpisz współrzędne następnego punktu będącego punktem końcowym linii poprzez podanie długości i kąta nachylenia (wsp. biegunowe) i wciśnij Enter Określ następny punkt lub <Enter> Możesz teraz wprowadzić współrzędne kolejnego punktu należącego do linii lub zakończyć rysowanie linii. Zastosowanie powoduje wstawienie kolejnego punktu linii przesuniętego o wektor [200,30] od poprzednio wprowadzonego (można też użyć wspomnianej wcześniej funkcji wprowadzania dynamicznego) 5. Aby zakończyć rysowanie linii kliknij prawym przyciskiem myszki na obszarze roboczym i z menu, które się pokazało wybierz Wprowadź lub wciśnij klawisz Enter lub Spację. Aktualizacja materiałów do laboratorium: dr inż. G. Horodecki, mgr inż. K. Białek 2

Zapisz na lokalnym dysku (lub np. pamięci flash) plik z wykonanym we wcześniejszych ćwiczeniach rysunkiem 1. Wybierz ze standardowego paska narzędziowego ikonę 2. Na ekranie pojawi się nowe okno 3.

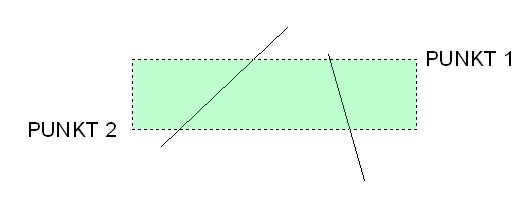

3 Zapisz na lokalnym dysku (lub np. pamięci flash) plik z wykonanym we wcześniejszych ćwiczeniach rysunkiem 1. Wybierz ze standardowego paska narzędziowego ikonę 2. Na ekranie pojawi się nowe okno 3. Z listy Zapisz w: wybierz dysk lokalny (np. oznaczony literą C:) i katalog, w którym chcesz zapisać plik z rysunkiem (np. Moje dokumenty) 4. W polu Nazwa pliku: wpisz nazwę pliku i wciśnij przycisk Zapisz Usuń narysowane w poprzednich ćwiczeniach linie lub inne dowolne obiekty METODA 1 1. Zaznacz kolejno obiekty do usunięcia poprzez kliknięcie ich myszką (jedne po drugich bez konieczności przytrzymywania klawiszy Ctrl lub Shift) METODA 2 1. Kliknij lewym przyciskiem myszki na obszarze roboczym z prawej strony zaznaczanych obiektów (punkt 1), a następnie przesuń wskaźnik myszy w lewo (punkt 2) i kliknij ponownie lewym przyciskiem Aktualizacja materiałów do laboratorium: dr inż. G. Horodecki, mgr inż. K. Białek 3

METODA 3 1. Kliknij myszką z lewej strony zaznaczanych obiektów (punkt 1), a następnie przesuń myszkę w prawo (punkt 2) i ponownie kliknij lewym przyciskiem.

Z paska narzędziowego wybierz ikonę do wymazywania elementów. W wierszu poleceń pojawi się komunikat: _erase Wybierz obiekty: 2. Dowolną metodą zaznacz obiekty do usunięcia 3.

4 METODA 3 1. Kliknij myszką z lewej strony zaznaczanych obiektów (punkt 1), a następnie przesuń myszkę w prawo (punkt 2) i ponownie kliknij lewym przyciskiem. Zauważ, że w przeciwieństwie do Metody 2 wybrane zostały tylko te elementy, które zmieściły się w całości w zaznaczonym obszarze. METODA 4 1. Z paska narzędziowego wybierz ikonę do wymazywania elementów. W wierszu poleceń pojawi się komunikat: _erase Wybierz obiekty: 2. Dowolną metodą zaznacz obiekty do usunięcia 3. Aby usunąć wybrane elementy wciśnij prawy przycisk myszki lub klawisz Enter Narysować trójkąt o wierzchołkach w punktach o współrzędnych (A) 200, 100; (B) 400, 100; (C) 260, 200 (patrz rys. poniżej) Aktualizacja materiałów do laboratorium: dr inż. G. Horodecki, mgr inż. K. Białek 4

5 2. Wpisz w wierszu poleceń współrzędne pierwszego wierzchołka i wciśnij klawisz Enter 200,100 <Enter> 3. Wpisz w wierszu poleceń współrzędne drugiego wierzchołka i wciśnij klawisz Enter Określ następny punkt lub [Cofaj]: 400,100 <Enter> 4. Analogicznie wpisz współrzędne trzeciego wierzchołka i wciśnij Enter Określ następny punkt lub [Cofaj]: 260,200 <Enter> 5. Następnie wpisz z klawiatury literę z i wciśnij Enter Określ następny punkt lub [Cofaj]: z <Enter> Litera z jest pierwszą literą wyrazu Zamknij i służy do zamykania obszaru, czyli rysuje linię od ostatniego punktu do punktu, w którym rozpoczęto rysowanie obszaru. 6. Zapisz rysunek na dysku lokalnym Aktualizacja materiałów do laboratorium: dr inż. G. Horodecki, mgr inż. K. Białek 5
