1 INSTRUKCJA CIĘCIA PO KONTURZE Z WYKORZYSTANIEM EASYSIGN ORAZ PLOTERA TNĄCEGO ULTIMA STRONA 1/8

2 Drogi użytkowniku, w instrukcji tej zawarto informacje pozwalające przygotować pracę do wycięcia po konturze za pomocą programu graficznego CorelDRAW oraz oprogramowania EasySign i plotera Ultima. Informacje dotyczące tworzenia grafiki Znajdziesz w instrukcji użytkownika dostarczonej przez CorelDRAW. Poniższa tabelka pokazuje w uproszczony sposób proces przygotowania pracy i wycięcia po konturze. CHCESZ WYDRUKOWAĆ I WYCIĄĆ! ZAINSTALUJ EASYSIGN MUTOH EDITION ZAINSTALUJ PLOTER TNĄCY ULTIMA W OPROGRAMOWANIU CORELDRAW PRZYGOTUJ GRAFIKĘ UTWÓRZ LINIE CIĘCIA W KOLORZE MAGENTA I WŁOSOWEJ GRUBOŚCI UTWÓRZ OGRANICZAJĄCĄ CZARNĄ RAMKĘ O OKREŚLONEJ GRUBOŚCI EKSPORTUJ DO ROZSZERZENIA (*.ai) ORAZ (*.eps) LUB (*.tif) WYDRUK IMPORTUJ GRAFIKĘ O ROZSZERZENIU (*.ai) W EASYSIGN OTWÓRZ ZNACZNIKI CIĘCIA I PRZYKLEJ JE DO OGRANICZENIA ZAMIEŃ WŁOSOWEJ GRUBOŚCI LINIE KOLORU MAGENTA NA LINIE DRUKU I CIĘCIA WYTNIJ SPOZYCJONOWANIE STRONA 2/8

Poniższa tabelka pokazuje w uproszczony sposób proces przygotowania pracy i wycięcia po konturze. CHCESZ WYDRUKOWAĆ I WYCIĄĆ!

3 Przewodnik po zawartości instrukcji: A: Przygotowanie projektu graficznego w oprogramowaniu CorelDRAW. B: Eksport z oprogramowania graficznego CorelDRAW do EasySign oraz RIP a. C: Import w oprogramowaniu EasySign. D: Umiejscowienie grafiki w EasySign oraz uaktywnienie znaczników cięcia. E: Sprawdzenie linii druku i cięcia przed właściwym cięciem. F: Wycięcie grafiki na ploterze Ultima. A: PRZYGOTOWANIE GRAFIKI W CorelDRAW 1. Zawarte wskazówki opisują finalne wykonanie projektu graficznego w oprogramowaniu graficznym CorelDRAW (Corel PHOTO-PAINT, Adobe Illustrator, Adobe Photoshop lub MacroMedia Freehand). 2. Przed zapisaniem grafiki do pliku koniecznie wykonaj czynności opisane w pkt. 3 i Wykonaj obrys każdego z obiektów graficznych (naklejek). Obrys wykonaj z włosowej grubości linii w kolorze magenta (z palety kolorów CMYK). GRUBOŚĆ = WŁOSOWA KOLOR = 100% MAGENTA (CMYK) 4. W celu użycia procedury automatycznego pozycjonowania przygotuj czarny obrys (prostokąt: ustawienie portretowe; większy od formatu A4) na zewnątrz obiektów, który będzie wykorzystany przez laserowy system naprowadzania Epos plotera tnącego Ultima. Grubość linii prostokąta uzależniona jest od jego wielkości. Szczegóły wykonania pokazano niżej. Odległość między ramką a krawędzią arkusza powinna wynosić od 40 do 160[mm] (domyślnie 60[mm]) Folia Odległość między ramką a linią druku i cięcia 5[mm] Min. margines 10[mm] Min. margines 10[mm] Czarny prostokąt: Grubość od 3 do 30[mm] Domyślna grubość 5[mm] Minimalny rozmiar A4 (portret) Kolor - czerń Odległość między ramką a krawędzią arkusza powinna wynosić od 10 do 250[mm] (domyślnie 20[mm]) STRONA 3/8

F: Wycięcie grafiki na ploterze Ultima. A: PRZYGOTOWANIE GRAFIKI W CorelDRAW 1.

B: EKSPORT Z CorelDRAW DO EasySign oraz do RIP a 1. Aby wyeksportować utworzoną grafikę wykonaj poniższe czynności, w przeciwnym razie możesz nie uzyskać oczekiwanych efektów w EasySign. 2.

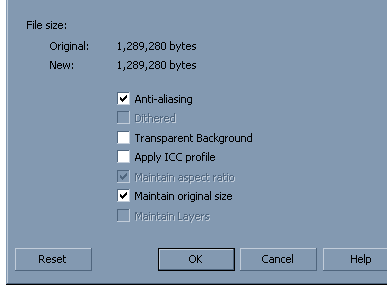

4 B: EKSPORT Z CorelDRAW DO EasySign oraz do RIP a 1. Aby wyeksportować utworzoną grafikę wykonaj poniższe czynności, w przeciwnym razie możesz nie uzyskać oczekiwanych efektów w EasySign. 2. Proszę, upewnij się, że linie druku i cięcia oraz ograniczający prostokąt są narysowane. 3. Zaznacz wszystko to, co ma zostać wyeksportowane (wraz z ograniczającym prostokątem). 4. Wybierz menu Plik i Eksport. 5. Grafikę należy wyeksportować do: *.ai (plik Adobe Ilustrator wersja 7.0 lub niższa) plik do wycięcia, *.eps lub *.tif plik do wydrukowania. Wybierz dowolne miejsce na Twoim dysku twardym, gdzie Zapiszesz pliki. Kliknij Tylko zaznaczenie oraz Eksportuj. Opcje eksportu do *.ai, *.eps, *.tif pokazano na rysunku niżej. Plik.ai Plik.eps Plik.tif or EPS C: IMPORT W EasySign Podczas importowania grafiki *.ai EasySign może sam przekształcić przygotowane przez Ciebie włosowej grubości linie koloru magenta na linie druku i cięcia. Przekształcone linie wyświetlane będą linią przerywaną. Aby tak było włącz w EasySign Plik Ustawienia Importuj, a następnie funkcję Konwertuj linię o minimalnej grubości na linię drukowania i cięcia, oraz ustaw kolor lini na Magenta (100%). STRONA 4/8

Wybierz menu Plik i Eksport. 5. Grafikę należy wyeksportować do: *.ai (plik Adobe Ilustrator wersja 7.0 lub niższa) plik do wycięcia, *.eps lub *.tif plik do wydrukowania.

5 W przypadku źle zinterpretowanego pliku w EasySign, przekształć linie, które chcesz wyciąć na linie druku i cięcia. W tym celu zaznacz interesujące Cię linie, kliknij prawym klawiszem myszki, wybierz Przekształć na i następnie Linie Druku & Cięcia, zgodnie z rysunkiem niżej. Aby zaimportować grafikę wejdź do Plik Importuj... Zaimportowaną grafikę ustaw pionowo w EasySign (zwróć uwagę, by plik oraz arkusz w ploterze były zorientowane w tę samą stronę: góra góra, dół dół). D: UMIEJSCOWIENIE GRAFIKI ORAZ UAKTYWNIENIE ZNACZNIKÓW CIĘCIA 1. Odczytaj rozmiar strony (kliknij prawym klawiszem myszki na arkuszu, wybierz: Ustawienie strony... Odczyt z plotera ok. 2. Umieść grafikę na arkuszu. 3. Prawym klawiszem myszki kliknij na arkuszu, wybierz: Ustawienia znaczników cięcia... Pokaż znaczniki cięcia. W oknie System wyrównania ustaw Mutoh Auto Align (AL3), w oknie Rozmiar znaczników cięcia ustaw parametr odpowiadający grubości czarnego prostokąta ograniczającego Twój projekt (domyślnie 5 [mm]). STRONA 5/8

Aby zaimportować grafikę wejdź do Plik Importuj... Zaimportowaną grafikę ustaw pionowo w EasySign (zwróć uwagę, by plik oraz arkusz w ploterze były zorientowane w tę samą stronę: góra góra, dół dół).

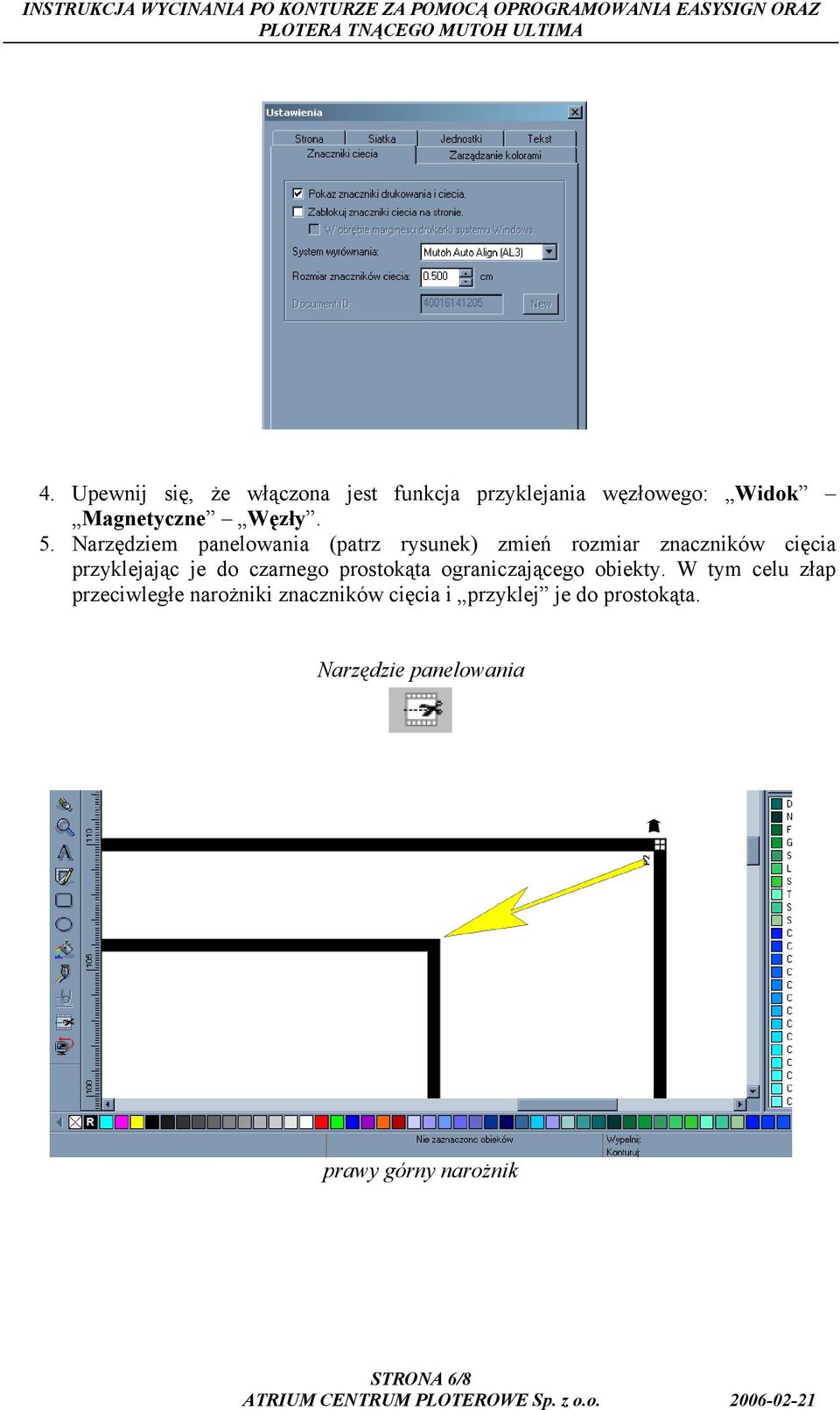

6 4. Upewnij się, że włączona jest funkcja przyklejania węzłowego: Widok Magnetyczne Węzły. 5. Narzędziem panelowania (patrz rysunek) zmień rozmiar znaczników cięcia przyklejając je do czarnego prostokąta ograniczającego obiekty. W tym celu złap przeciwległe narożniki znaczników cięcia i przyklej je do prostokąta. Narzędzie panelowania prawy górny narożnik STRONA 6/8

czarnego prostokąta ograniczającego obiekty.

lewy dolny narożnik E: SPRAWDZENIE LINII DRUKU I CIĘCIA PRZED WŁAŚCIWYM CIĘCIEM Oprogramowanie EasySign umożliwia sprawdzenie poprawności wycięcia.

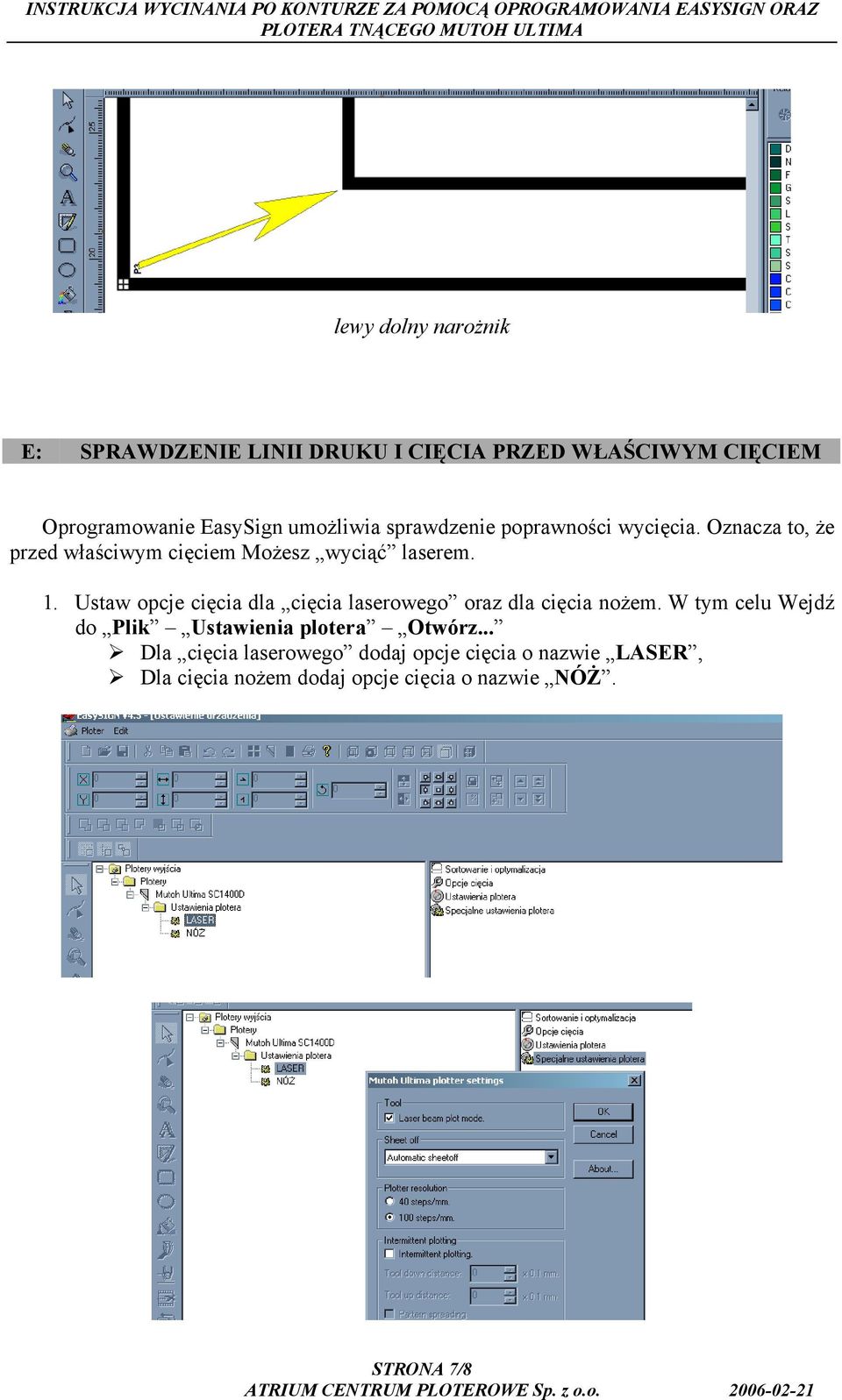

7 lewy dolny narożnik E: SPRAWDZENIE LINII DRUKU I CIĘCIA PRZED WŁAŚCIWYM CIĘCIEM Oprogramowanie EasySign umożliwia sprawdzenie poprawności wycięcia. Oznacza to, że przed właściwym cięciem Możesz wyciąć laserem. 1. Ustaw opcje cięcia dla cięcia laserowego oraz dla cięcia nożem. W tym celu Wejdź do Plik Ustawienia plotera Otwórz... Dla cięcia laserowego dodaj opcje cięcia o nazwie LASER, Dla cięcia nożem dodaj opcje cięcia o nazwie NÓŻ. STRONA 7/8

Ustaw opcje cięcia dla cięcia laserowego oraz dla cięcia nożem.

2. Następnie kliknij opcje cięcia o nazwie LASER, wybierz zakładkę Specjalne ustawienia cięcia i zaznacz opcję Laser beam plot mode. Potwierdź ok dla cięcia laserowego. 3. Kliknij: Plik Plotuje.

8 2. Następnie kliknij opcje cięcia o nazwie LASER, wybierz zakładkę Specjalne ustawienia cięcia i zaznacz opcję Laser beam plot mode. Potwierdź ok dla cięcia laserowego. 3. Kliknij: Plik Plotuje... (ALT + P). 4. W oknie plotowania, w zakładce Użyj ustawień: wybierz Laser, zaznacz opcję Linie druku & cięcia i kliknij Tnij. Patrz rysunek niżej. Wykonanie cięcia laserowego nie jest czynnością konieczną a tylko sprawdzeniem poprawności przygotowania pracy do cięcia po konturze. F: WYCIĘCIE GRAFIKI NA PLOTERZE ULTIMA 1. Wykonaj czynności opisane w podrozdziale E: pkt. 3 i 4 zmieniając jedynie ustawienia w zakładce Użyj ustawień: z LASER na NÓŻ. STRONA 8/8

W oknie plotowania, w zakładce Użyj ustawień: wybierz Laser, zaznacz opcję Linie druku & cięcia i kliknij Tnij. Patrz rysunek niżej.
