Symbole graficzne. 1. Rezystor Rysujemy symbol graficzny rezystora
|
|
- Halina Duda
- 7 lat temu
- Przeglądów:
Transkrypt
1 Symbole graficzne. Uruchamiamy i konfigurujemy program MegaCAD Rezystor Rysujemy symbol graficzny rezystora 1.1. Rysujemy prostokąt Rysujemy prostokąt o wymiarach: 6x2 mm. a) ołówek nr 1 (L1; W5; ciągła; niebieski) b) MENU LINIE => prostokąt 2 rogi Stawiamy: 1 róg prostokąta L w dowolnym miejscu na polu roboczym 2 róg prostokąta k na klawiaturze, wstawiamy wymiary prostokąta x: 6 Tab y: 2 OK L, powrót L wciskając klawisz a na klawiaturze, powiększamy powstały prostokąt, a następnie wciskamy klawisz h, aby pomniejszyć rysunek prostokąta poniżej widzimy powstały prostokąt, dopasowany do naszych potrzeb Rysujemy nóżki rezystora Rysujemy linie prostopadłe MENU LINIE => prostopadła Wybieramy krótki bok prostokąta, do którego rysujemy prostopadłą nóżkę opornika Esc uaktywniamy pole tekstowe na pasku podpowiedzi, w którym wpisujemy długość nóżki rezystora d: 5 mm i zatwierdzamy Enter. Z menu głównego wybieramy ikonę środku jego boku środek, polecenie to umieszcza nóżkę rezystora w MegaCAD 16. Symbole graficzne. 1
2 analogicznie postępujemy z drugą nóżka rezystora 1.3. Opisujemy rezystor Z Menu Głównego wybieramy ikonę W oknie dialogowym Tekst, wprowadzamy wielkość tekstu. Konfiguracja atrybutów tekstu. OK L Następnie z Menu Głównego wybieramy polecenie Linia tekstu dialogowym wpisujemy oznaczenie rezystora R1.. W oknie następnie umieszczamy tekst na rezystorze lub innym miejscu, OK. L kończąc polecenie powrót L 1.4. Narysowany symbol umieszczamy w bazie danych Zakładamy folder(jeśli go nie ma) Nasze Makra, W polu tekstowym okna dialogowego MAKRO Katalog/DIR, wpisujemy nazwę zakładanego foldera Nasze Makra i naciskamy klawisz mkdir oraz OK a w nim plik Rezystor OK MegaCAD 16. Symbole graficzne. 2

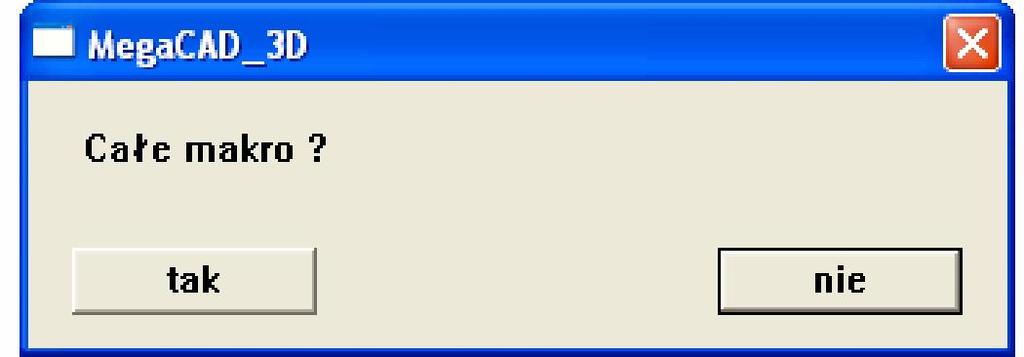

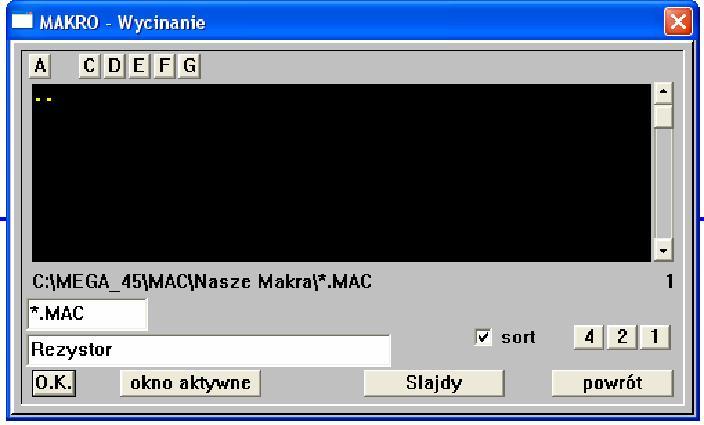

3 z górnego menu tekstowego wybieramy panel Makro L a z niego polecenie Wycinanie L z bocznego menu ikonowego wybieramy opcję - Wybieranie elementów ekranu, spowoduje to wybranie elementów składających się na element biblioteczny. Wybór kończy naciśnięcie prawego klawisza myszki P W oknie dialogowym MAKRO, określamy punkt odniesienia, w naszym przypadku jest to, punkt styku lewej nóżki z lewym bokiem rezystora. Wybierając polecenie przecięcie i klikając w tym miejscu, określiliśmy punkt odniesienia OK OK OK Możemy już zamknąć okno MAKRO Wycinanie oraz rysunek rezystora. MegaCAD 16. Symbole graficzne. 3
4 2. Kondensator Rysujemy symbol graficzny kondensatora. Konfigurujemy program. Ołówek 1(L 1; W5; linia ciągła; kolor niebieski) 2.1. Rysujemy okładziny kondensatora Prowadzimy prostą pionową Na warstwie L1(W=0.5), zwiększamy grubość linii na W:8 Z Menu Głównego wybieramy MENU LINIE => ortogonalna stawiamy punkt i naciskamy k na klawiaturze, w oknie dialogowym wpisujemy x: 0 Tab y: 3 OK. L powrót L naciskamy klawisze a oraz h dostosowując wielkość rysunku do naszych potrzeb Rysujemy równoległą do narysowanej MENU LINIE => równoległa Po wskazaniu linii, do której mamy narysować równoległą, podajemy odległość między nimi. Klawiszem Esc uaktywniamy pole tekstowe, w którym wprowadzamy odległość pomiędzy liniami Esc o: 1.5 mm Enter 2.2. Rysujemy nóżki kondensatora 2.1. Powracamy do W: MENU LINIE => prostopadła 2.3. Wskazujemy kursorem lewą okładzinę kondensatora, od której poprowadzimy lewą nóżkę klawisz Esc - umożliwia wprowadzenie długości linii prostopadłych(nóżek kondensatora) d: 5mm zatwierdzamy Enter MegaCAD 16. Symbole graficzne. 4
5 2.4. Z podmenu bocznego wybieramy ikonę środek, polecenie to umieszcza nóżkę kondensatora w środku jego okładziny. analogicznie postępujemy z prawą nóżką Opisujemy kondensator Z Menu Głównego wybieramy ikonę Konfiguracja atrybutów tekstu. W oknie dialogowym Tekst, wprowadzamy wielkość tekstu. OK L Następnie z Menu Głównego wybieramy polecenie Linia tekstu dialogowym wpisujemy oznaczenie kondensatora C1.. W oknie następnie umieszczamy tekst przy kondensatorze. OK. L powrót L 2.4. Symbol kondensatora umieszczamy w bazie danych. Tworzymy plik makro Kondensator.MAC zapisując go w folderze makro Nasze Makra Zamykamy również rysunek kondensatora w MegaCAD NT. OK MegaCAD 16. Symbole graficzne. 5
6 3. Cewka indukcyjna 3.1. Z menu Makro => Dołączanie pobieramy Slajd SG20 A 3H OK P 3.2. Usuwamy jeden łuk używając polecenia kasowanie Rysujemy nóżki cewki. Na L2 wprowadzamy linie pomocnicze nie Usuwamy linie pomocnicze poleceniem kasowanie MegaCAD 16. Symbole graficzne. 6

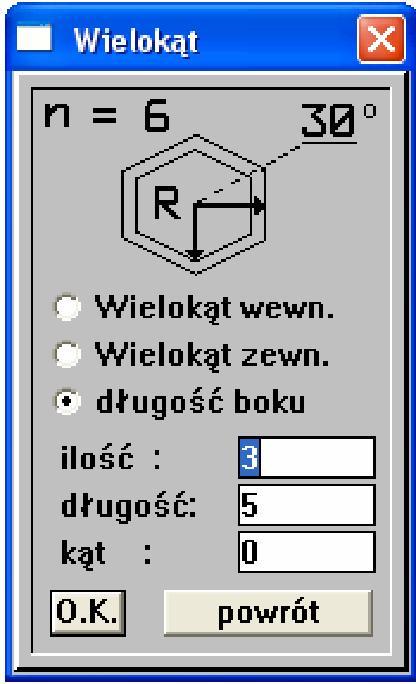

7 4. Dioda(układ prostowniczy) Konfigurujemy program. Ołówek Rysujemy trójkąt równoramienny. MENU LINIE Rysujemy symbol diody => wielokąt foremny Odznaczamy pole długość boku i wprowadzamy długość 5 mm OK 2. Rysujemy lewą nóżkę MENU LINIE => prostopadła 2.2. Wskazujemy kursorem lewy bok trójkąta, od którego poprowadzimy anodową nóżkę diody. klawisz Esc - umożliwia wprowadzenie długości anodowej nóżki diody d: 5mm zatwierdzamy Enter 2.3. Z podmenu bocznego wybieramy ikonę środek, polecenie to umieszcza anodową nóżkę diody w środku boku trójkąta. 3. Rysujemy katodową nóżkę diody. Z Menu Głównego wybieramy MENU LINIE => ortogonalna Rysowanie nóżki katodowej rozpoczynamy poleceniem, naciskamy k na klawiaturze, w oknie dialogowym wpisujemy przecięcie, następnie MegaCAD 16. Symbole graficzne. 7
8 x: 5 Tab y: 0 OK. L powrót L Prowadzimy prostą z punktu przecięcia w dół. Zmieniamy MODUS: pkt przecięć na MODUS: siatka, który umożliwia zakończenie linii pionowej. Do wydłużenia linii w górę wykorzystamy polecenie: z MENU EDYCJA => dowolne wydłużanie kursorem po kliknięciu na wydłużanej linii wyciągamy ją symetrycznie w górę. 4. Opisujemy diodę. Z Menu Głównego wybieramy ikonę Konfiguracja atrybutów tekstu. W oknie dialogowym Tekst, wprowadzamy wielkość tekstu. OK L Następnie z Menu Głównego wybieramy polecenie Linia tekstu dialogowym wpisujemy oznaczenie diody D1.. W oknie następnie umieszczamy tekst przy diodzie. OK. L powrót L MegaCAD 16. Symbole graficzne. 8
9 5. Symbol diody umieszczamy w bazie danych. Tworzymy plik makro Dioda.MAC zapisując go w folderze makro Nasze Makra.MAC Zamykamy również rysunek diody w MegaCAD NT. OK MegaCAD 16. Symbole graficzne. 9

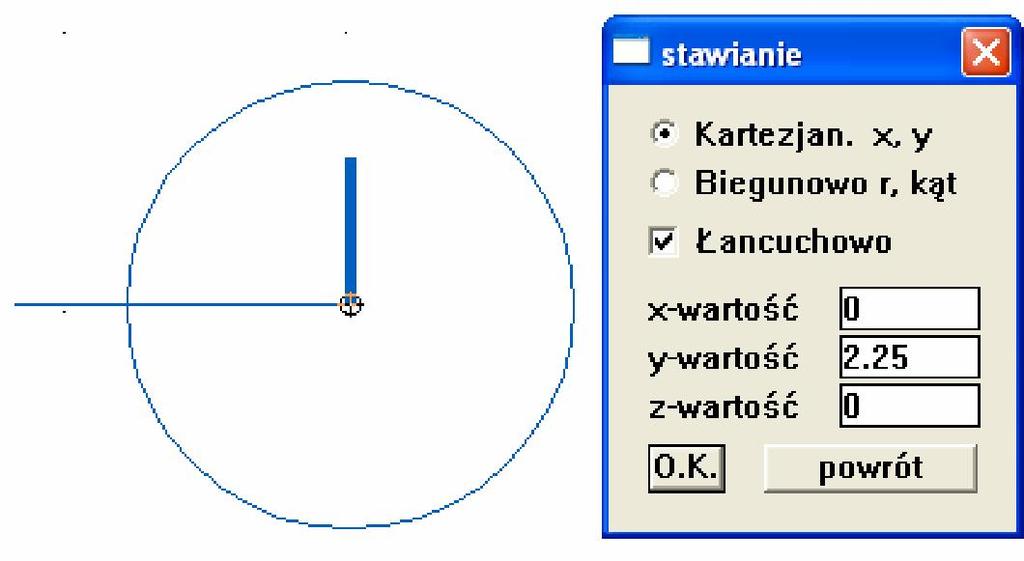

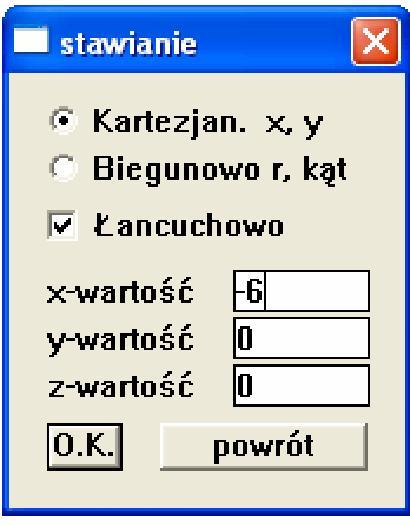

10 5. Tranzystor 5.1. Rysujemy okrąg tranzystora Uaktywniamy ołówek 1 (warstwa L1: L1; P1; W2; ciągła; niebieski) MENU OKRĘGI => średnica Esc ś: 8 mm - Enter - P naciskamy A a następnie H P 5.2. Rysujemy nóżkę bazy w lewo od środka okręgu, rysujemy poziomą o długości x: -6 mm MENU LINIE => ortogonalne => środek 5.3. Rysujemy nóżki tranzystora MENU LINIE => ortogonalne => środek OK powrót P OK powrót P następnie MENU LINIE => ortogonalne =>PRZECIĘCIĘCIE MegaCAD 16. Symbole graficzne. 10
11 OK powrót 2xP na L2 rysujemy linie pomocnicze jedną prostopadłą i cztery równoległe MENU LINIE => pionowa => koniec P MENU LINIE => pozioma => przecięcie P następnie wyznaczamy 2 równoległe o: 4 mm Wracamy na warstwę L1 i prowadzimy końcówki tranzystora równe l=4 mm, MegaCAD 16. Symbole graficzne. 11
12 po czym usuwamy linie pomocnicze. kasowanie => wyczyść Określany typ tranzystora(rysujemy strzałkę). Menu odnośników => odnośnik powrót - P p-n-p n-p-n Dodajemy końcówki. MENU OKRĘGI =>średnica => koniec 5.4. Opisujemy symbole Z Menu Głównego wybieramy ikonę Konfiguracja atrybutów tekstu. W oknie dialogowym Tekst, wprowadzamy wielkość tekstu. MegaCAD 16. Symbole graficzne. 12

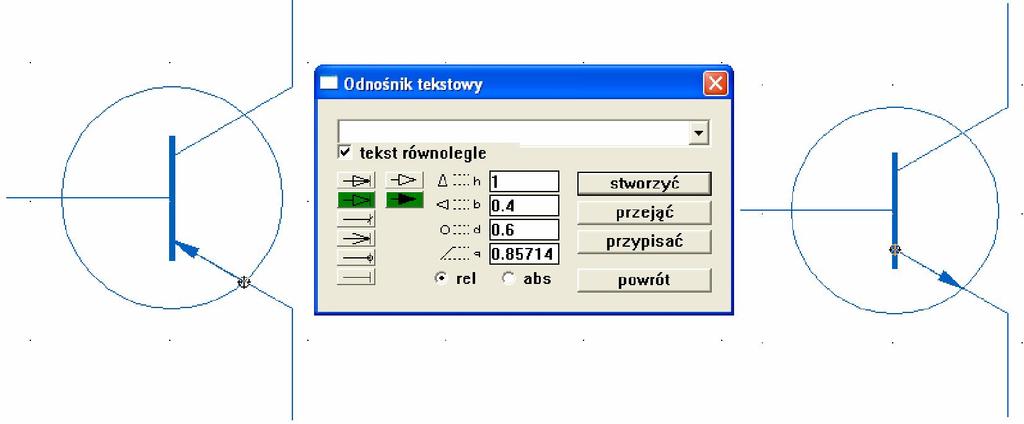

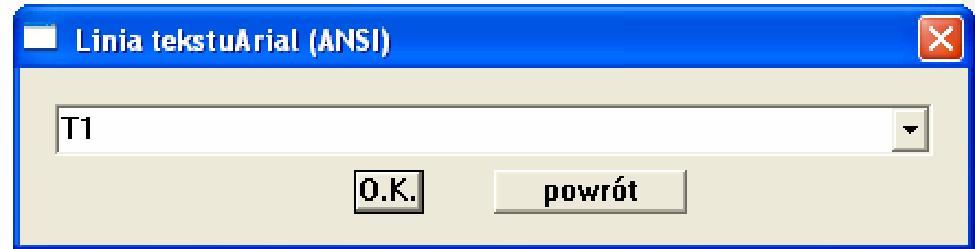

13 OK L Następnie z Menu Głównego wybieramy polecenie Linia tekstu wpisujemy oznaczenie tranzystora T1.. W oknie dialogowym OK. L następnie umieszczamy tekst przy nóżkach tranzystora Umieszczamy symbole graficzne tranzystorów w bazie danych. MegaCAD 16. Symbole graficzne. 13
