Projekt wykonany w programie CAD Decor Pro 3. Do utworzenia dokumentacji wykonawczej klikamy przycisk Dokumentacja.

Transkrypt

1 Projekt wykonany w programie CAD Decor Pro 3. Do utworzenia dokumentacji wykonawczej klikamy przycisk Dokumentacja.

2 Otwiera się okno dialogowe Nowy dokument.

3 Przeciągamy wybrane strony, z których będzie się składała dokumentacja.

4 Wybrane strony i nazwa dokumentu (opcja).

5 Dane do dokumentacji.

6 Jednostka wymiarowania.

7 Przycisk tworzenia nowej dokumentacji.

8 Strona tytułowa dokumentacji. Klikając dwukrotnie w obszarze strony otwieramy okno dialogowe wyboru pliku graficznego (np. JPG).

9 Wskazujemy na dysku wybrany plik powstały np. podczas eksportu sceny w wizualizacji CAD Decor Pro i naciskamy przycisk Otwórz.

10 Strona tytułowa dokumentacji. Przechodzimy do następnej strony.

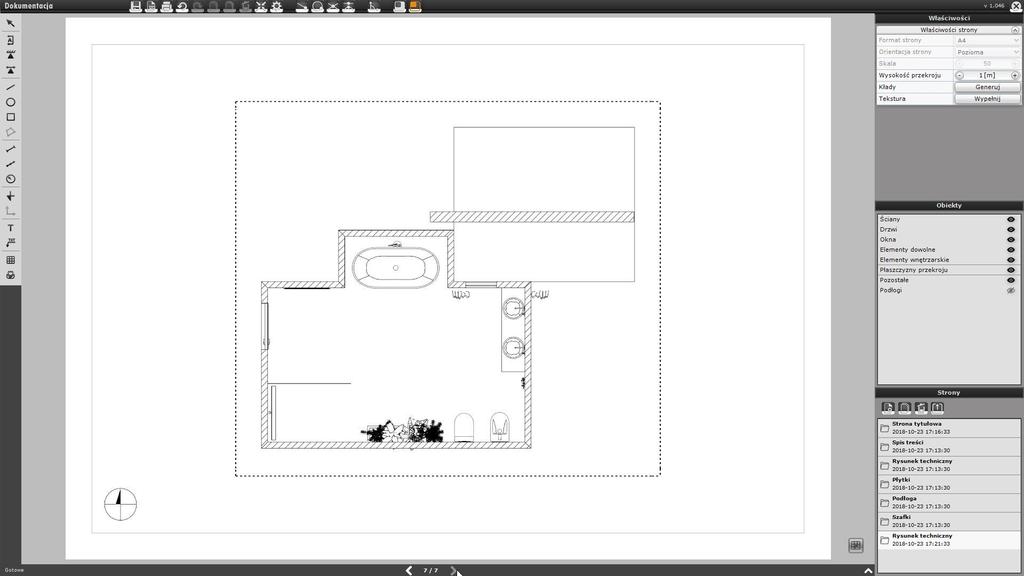

11 Strona 3. Rysunek techniczny.

12 Strona 4. Układ płytek z legendą. Czerwoną strzałką został pokazany jeden z wybranych typów płytek.

13 Strona 5. Zestawienie powierzchni.

14 Strona 6. Wyposażenie

15 Na każdym etapie tworzenia dokumentacji możemy dodać nową stronę z dodatkowymi informacjami o projekcie.

16 Po kliknięciu przycisku Dodaj nową stronę otwiera się okno dialogowe w którym wybieramy rodzaj strony, np. Rysunek techniczny.

17 Strona 7 została dodana do dokumentacji.

18 W nowo utworzonej stronie 7 przechodzimy do trybu edycji kartki.

19 W zakładce właściwości uaktywnia się format strony (kartki), orientacja (pozioma lub pionowa) oraz skala. Zmieniamy w dokumencie format na A3 i skalę 1:25

20 Wracamy do trybu edycji sceny.

21 Rozpoczynamy wymiarowanie.

22 LPM lewy przycisk myszki. PPM - prawy przycisk myszki. Naciskając LPM wskazujemy kolejne punkty wymiarowe. Korzystamy z przyciągania do punktów charakterystycznych (w tym wypadku do punktu końcowego oznaczonego czerwoną strzałką). Po wprowadzeniu czwartego punktu (w tym wypadku!) naciskamy PPM

23 przesuwamy kursor aby ustalić położenie linii wymiarowej i naciskamy LPM (lub PPM jeżeli chcemy anulować wstawienie wymiarów).

24 Do wymiarowania możemy też wybrać polecenie Szybka linia wymiarowa.

25 Przeciągamy linię nad wybranymi obiektami i naciskamy LPM.

26 Przesuwamy kursor aby ustalić położenie linii wymiarowej i naciskamy LPM (lub PPM jeżeli chcemy anulować wstawienie wymiarów).

27 Wstawiamy kolejne wymiary.

28 Dokumentację możemy uzupełnić o kłady. Po wybraniu polecenia wskazujemy ścianę. Żółta strzałka oznacza kierunek rzutowania.

29 Oznaczenie kładu. Zielona ramka z żółtym wypełnieniem określa zakres tworzonego kładu. Przeciągnięciem kursora możemy zmieniać jego wielkość.

30 Do dokumentacji została dodana strona Kład A. W narożniku miniaturka rzutu z zaznaczonym kładem.

31 Dokumentację możemy uzupełnić o kłady nie tylko względem ściany ale także wg 2 punktów. Po wybraniu polecenia wskazujemy dwa punkty linii rzutowania. Tak jak poprzednio żółta strzałka oznacza kierunek rzutowania

32 W trybie edycji strony możemy zmienić skalę nie tylko poprzez wprowadzenie nowej wartości liczbowej ale także dynamicznie poprzez obrót kółka myszki. Do dokumentacji została dodana kolejna strona oznaczona jako Kład B.

33

34 W trybie edycji strony możemy przesuwać wybrany rzut lub kład względem strony przy pomocy wciśniętego PPM.

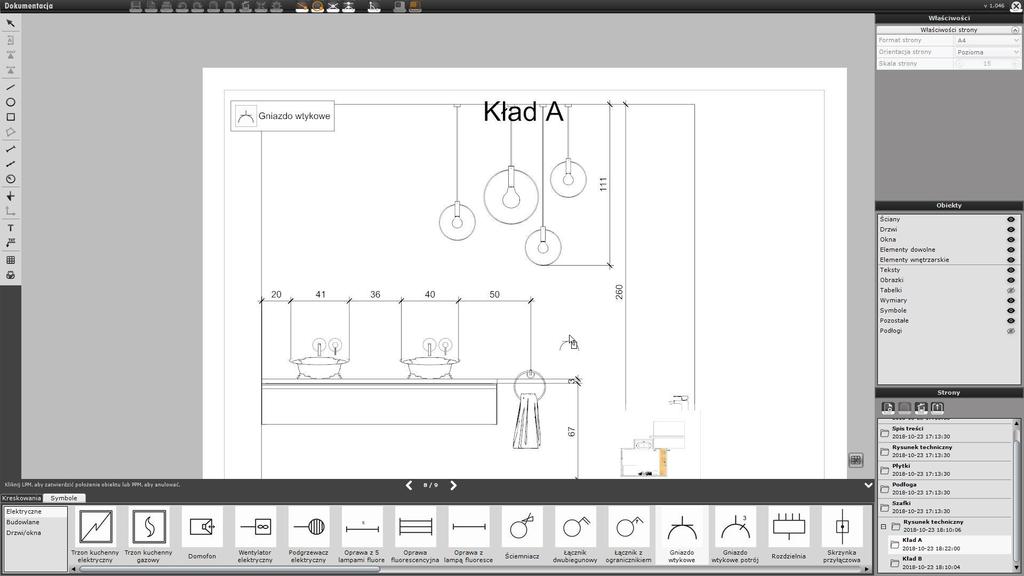

35 W trybie edycji sceny uzupełniamy kład o konieczne wymiary.

36 W trybie edycji sceny uzupełniamy kład o konieczne wymiary.

37 Kliknięciem strzałki otwieramy okno kreskowań i symboli.

38 Z którego przeciągamy wybrany symbol. Na stronie pojawia się legenda z opisem wstawionych symboli.

39 Kliknięcie przycisku tabelki powoduje jej wstawienie do dokumentacji. Typ tabelki możemy zmienić po kliknięciu przycisku Ustawień.

40 Zapis dokumentacji w formacie PDF. Poszczególne strony dokumentacji możemy także wyeksportować do formaty DWG (opis na str.61).

41 Tak utworzoną do projektu dokumentację możemy ponownie otworzyć po naciśnięciu przycisku Wczytaj dokument.

42 Zestawienie płytek podłogi.

43 Zestawienie płytek ściany (kład A).

44 Wymiarowanie kładu A. Do wstawienia obrazu (zdjęcia) projektu klikamy przycisk Wstaw obraz.

45 Wybieramy plik.

46 Wstawiony obraz.

47 Rodzaj wypełnienia.

48 Zupełnie dodatkowe możliwości w nowej wersji programu daje polecenie tworzenia przekroju.

49 Definiowana płaszczyzna przekroju.

50 Kierunek przekroju.

51 Utworzona płaszczyzna przekroju. Do dokumentacji została dodana strona Przekrój A-A.

52 Strona Przekrój A-A z wprowadzonymi wymiarami.

53 Przeciągnięcie płaszczyzny przekroju w nowe położenie.

54 Rozciągnięcie płaszczyzny przekroju.

55 Przeciągnięcie płaszczyzny przekroju w nowe położenie spowoduje automatyczną aktualizację strony z utworzonym przekrojem A-A. Tak jak poprzednio stronę dokumentacji możemy uzupełnić o wymiary

56 Opisy z odnośnikiem...

57 Dowolny tekst...

58 Obrót tekstu...

59 Wstawiona tabelka...

60

61 Każdą stronę dokumentacji możemy wyeksportować do pliku w formacie DWG. Całą dokumentację możemy udostępnić w formacie PDF.

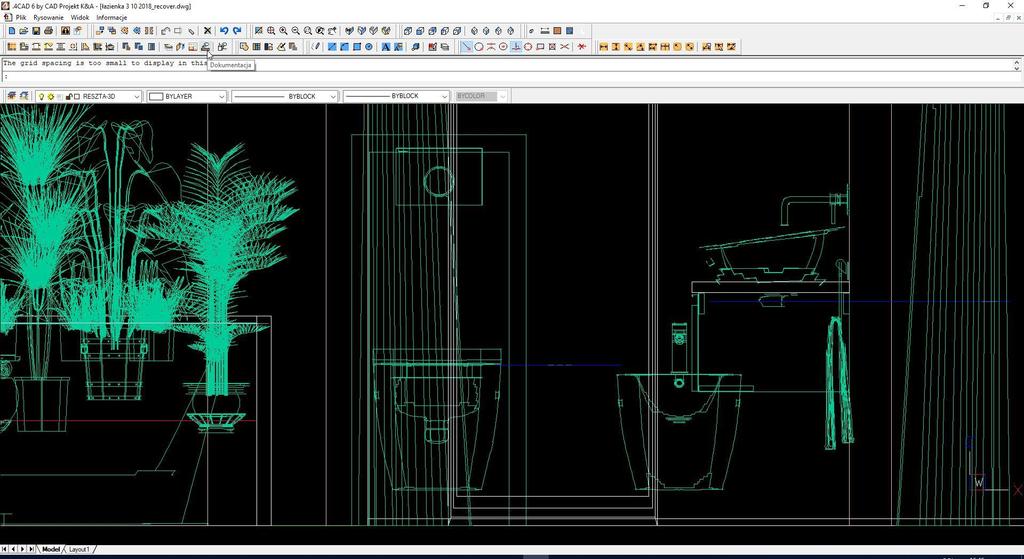

62 Plik w formacie DWG otwarty w programie CAD.

63 Zapis dokonanych w dokumentacji zmian.
