Zdefiniowanie własnego stylu wymiarowania Na pasku Wymiary kliknąć ostatnią ikonę Styl wymiarowania, rys. 1 Rys. 1 Wywoła to Menedżera stylów wymiarowania, rys. 2

1 Zdefiniowanie własnego stylu wymiarowania Na pasku Wymiary kliknąć ostatnią ikonę Styl wymiarowania, rys. 1 Rys. 1 Wywoła to Menedżera stylów wymiarowania, rys. 2 (ostatnia ikona). Rys. 2. Memedżer stylów wymiarowania W Menedżerze stylów wymiarowania klikamy przycisk Nowy..., co otwiera okno: Utwórz nowy styl wymiarowania, rys. 3. W oknie tym wpisujemy własna nazwę stylu i klikamy przycisk Kontynuuj. Rys. 3. Otworzy to okno Nowy styl wymiarowania: Mój_styl, rys. 4 Copyright (c) 2011, mgr inż. Janusz Bonarowski 1

określamy: Rozmiar strzałki: 5 Na zakładce

Zamykamy okno definiowania klikając klawisz

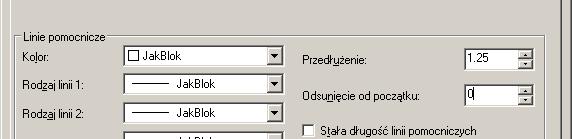

2 Rys. 4. Na zakładce Linia określamy: Odstępy między liniami bazowymi: 10 Odsunięcie od początku: 0 Na zakładce Symbole i strzałki określamy: Rozmiar strzałki: 5 Na zakładce Tekst określamy: Wysokość tekstu: 5 Zamykamy okno definiowania klikając klawisz OK. Następnie w oknie Menedżera, rys. 5, klikamy Copyright (c) 2011, mgr inż. Janusz Bonarowski 2

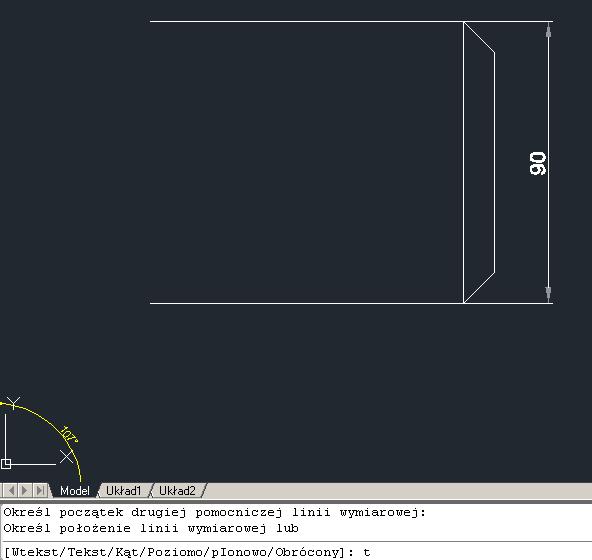

3 Rys. 5 Następnie w oknie Menedżera, rys. 5, klikamy w stylach nowo-dodany styl, i po prawej stronie przycisk Ustaw bieżący i przycisk Zamknij. Wymiarowanie od tego momentu będzie rysowane wg utworzonego stylu, rys. 6. Omówić: 1. Wymiar liniowy, 2. Wymiar dopasowany, 3. odbazy, 4. Kontynuuj (dawniej szereg) Rys. 6 Wymiarowanie średnicy φ i fazy 2x45 o 1. Wybieramy wymiar liniowy, 2. Klikamy końce średnicy, którą zamierzamy zwymiarować, 3. Wpisujemy z klawiatury literę T (co oznacza edycję tekstu wymiarowego) i naciskamy klawisz <Enter>, rys. 7. Copyright (c) 2011, mgr inż. Janusz Bonarowski 3

Drugi sposób zmiany tekstu wymiarowego: 1. Wstawiamy wymiar średnicy jak zwykłego wymiaru liniowego, 2. Klikamy 2x ten wymiar lewym klawiszem myszy, co otwiera okno Właściwości wymiaru, 3.

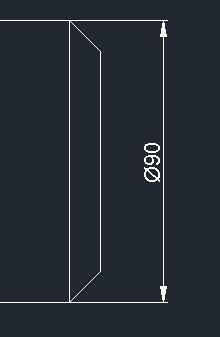

5 Drugi sposób zmiany tekstu wymiarowego: 1. Wstawiamy wymiar średnicy jak zwykłego wymiaru liniowego, 2. Klikamy 2x ten wymiar lewym klawiszem myszy, co otwiera okno Właściwości wymiaru, 3. Na zakładce Tekst, w pozycji Zmiana tekstu wpisujemy: %%C<> i naciskamy klawisz <Enter>, rys. 10. Rys. 10 Kreskowanie Obszar do zakreskowania musi być obszarem zamkniętym. Wybieramy ikonę Kreskowanie, następnie wybieramy wzór kreskowania (najczęściej ANSI 31), a następnie klikamy ten obszar. Na podglądzie widzimy czy zakreskowany obszar spełnia nasze wymagania i jeśli tak - naciskamy klawisz <Enter>. jeśli nie - zmieniamy kąt i skalę. Jeśli chcemy mieć dostęp do opcji kreskowania - gdy wybierzemy ikonę Kreskowanie, nie wskazujmy obszaru, lecz wpiszmy z klawiatury literę U i naciśnijmy klawisz <Enter>, rys. 11. Copyright (c) 2011, mgr inż. Janusz Bonarowski 5

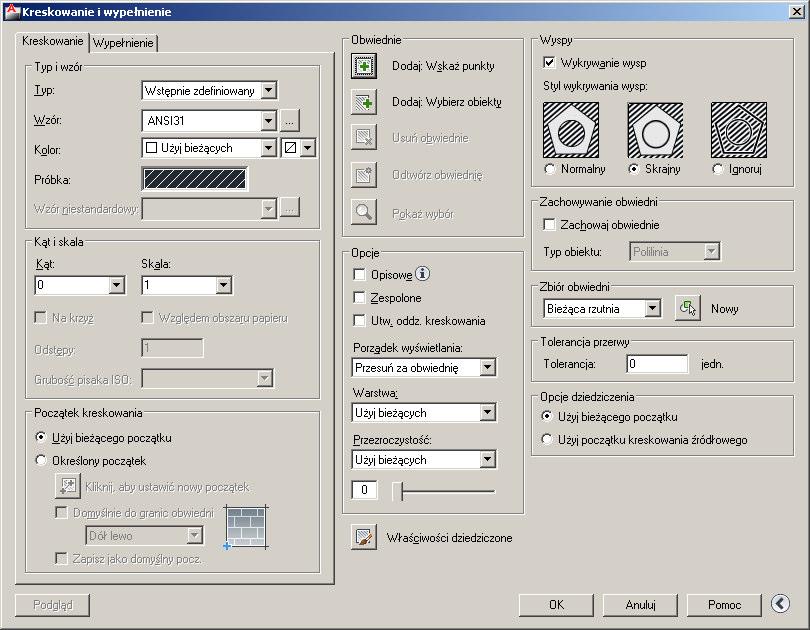

6 Rys. 11 Zgłosi się okno ustawienia Kreskowania i wypełniania. Możemy tu oprócz kąta i skali zdefiniować np. styl wykrywania wysp, rys. 12. Rys. 12. Efekt różnych stylów wykrywania wysp, na wszystkich rysunkach wskazywany jest zewnętrzny pierścień Copyright (c) 2011, mgr inż. Janusz Bonarowski 6

Po wskazaniu obszaru na ekranie mamy do dyspozycji dość zaawansowany edytor tekstu, rys. 14. Rys. 14 W edytorze tym możemy ustawiać rozmiar liter (na rys.

7 Pisanie tekstów Mamy do dyspozycji 2 rodzaje narzędzi, Tekst wielowierszowy i Jeden wiersz, rys. 13. Rys. 13 Po wybraniu opcji Tekst wielowierszowy należy myszą wskazać obszar na rysunku, gdzie zamierzamy pisać linie tekstu. Po wskazaniu obszaru na ekranie mamy do dyspozycji dość zaawansowany edytor tekstu, rys. 14. Rys. 14 W edytorze tym możemy ustawiać rozmiar liter (na rys. 14 wpisano rozmiar 10 mm), można tekst wytłuścić, pochylić, podkreślić, nadkreślić, można wybrać rodzaj czcionki, jej kolor i kolor tła, można określić wyrównanie tekstu, a także czy tekst jest jedno czy wielokolumnowy. Ważną cechą jest możliwość wybierania symboli oraz charakterystycznych pól, jak np. nazwa pliku. Pracę z edytorem kończymy klikając ostatnią ikonę na wstędze Zamknij edytor tekstu. Po wybraniu Jeden wiersz, proszeni jesteśmy o wskazanie Punktu początkowego tekstu, rozmiaru czcionki, kata obrotu czcionki, a następnie możemy wpisać wiersz tekstu. Mimo, ze to narzędzie nazywa się Jeden wiersz, po naciśnięciu klawisza <Enter> możemy pisać kolejne wiersze. Koniec pracy edytora uzyskujemy naciskając klawisz <Enter> dwa razy. Copyright (c) 2011, mgr inż. Janusz Bonarowski 7
