Skalowanie i ustawianie arkuszy/układów wydruku w AutoCAD autor: M. Motylewicz, 2012
|
|
- Kamila Nowakowska
- 9 lat temu
- Przeglądów:
Transkrypt

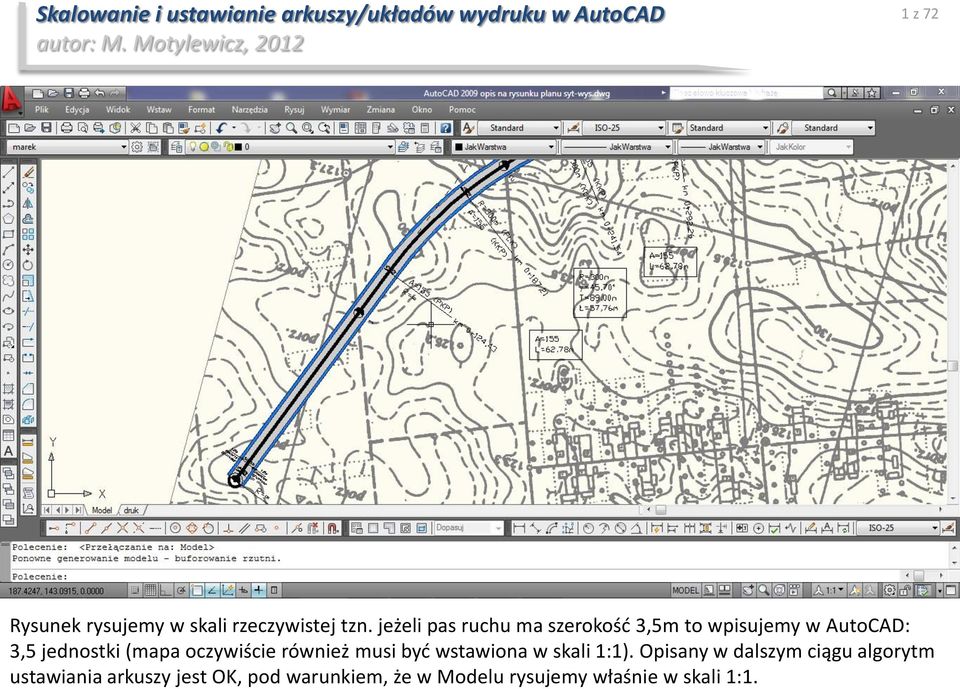

1 1 z 72 Rysunek rysujemy w skali rzeczywistej tzn. jeżeli pas ruchu ma szerokość 3,5m to wpisujemy w AutoCAD: 3,5 jednostki (mapa oczywiście również musi być wstawiona w skali 1:1). Opisany w dalszym ciągu algorytm ustawiania arkuszy jest OK, pod warunkiem, że w Modelu rysujemy właśnie w skali 1:1.
2 2 z 72 jeden z arkuszy o nazwie druk ustawiony do wydruku po arkuszu można normalnie pisać i rysować; dlatego tytuł rysunku oraz ramki najlepiej jest wstawiać właśnie w arkuszach po pierwsze bo nie zaśmieca to właściwego rysunku w Modelu, po drugie na każdym arkuszu czcionka będzie tej samej wielkości niezależnie od skali rysunku.
3 3 z 72 prawym przyciskiem myszy możemy dodać nowy arkusz/układ

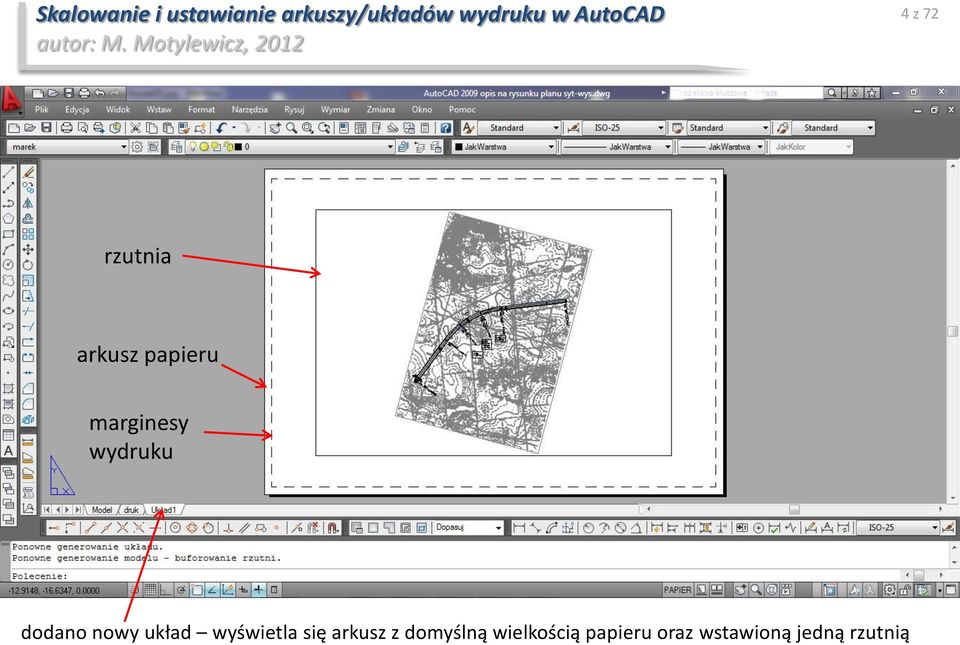

4 4 z 72 rzutnia arkusz papieru marginesy wydruku dodano nowy układ wyświetla się arkusz z domyślną wielkością papieru oraz wstawioną jedną rzutnią

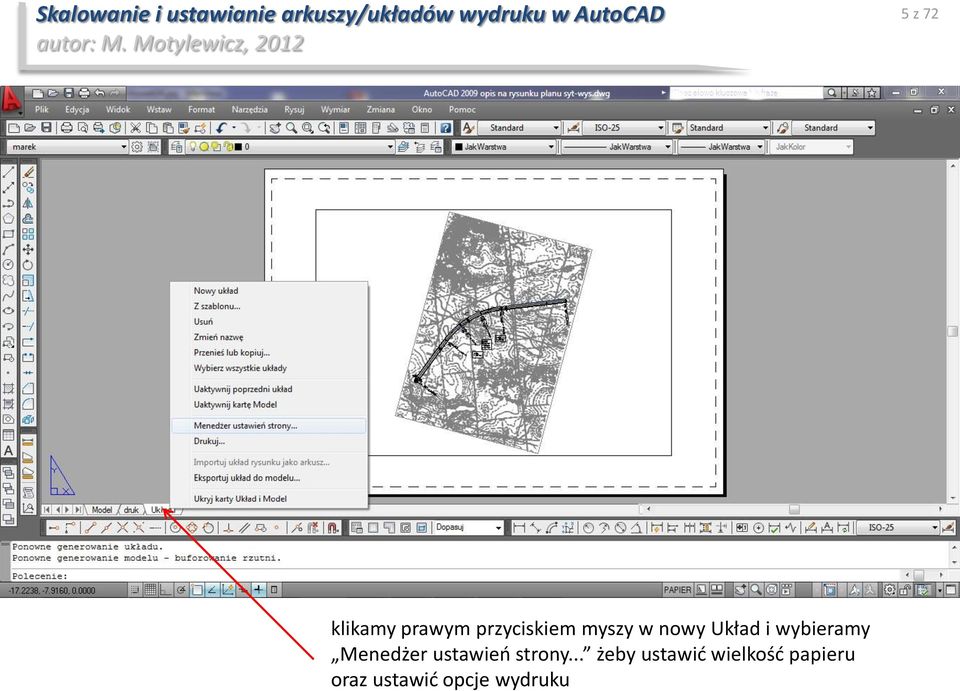

5 5 z 72 klikamy prawym przyciskiem myszy w nowy Układ i wybieramy Menedżer ustawień strony... żeby ustawić wielkość papieru oraz ustawić opcje wydruku

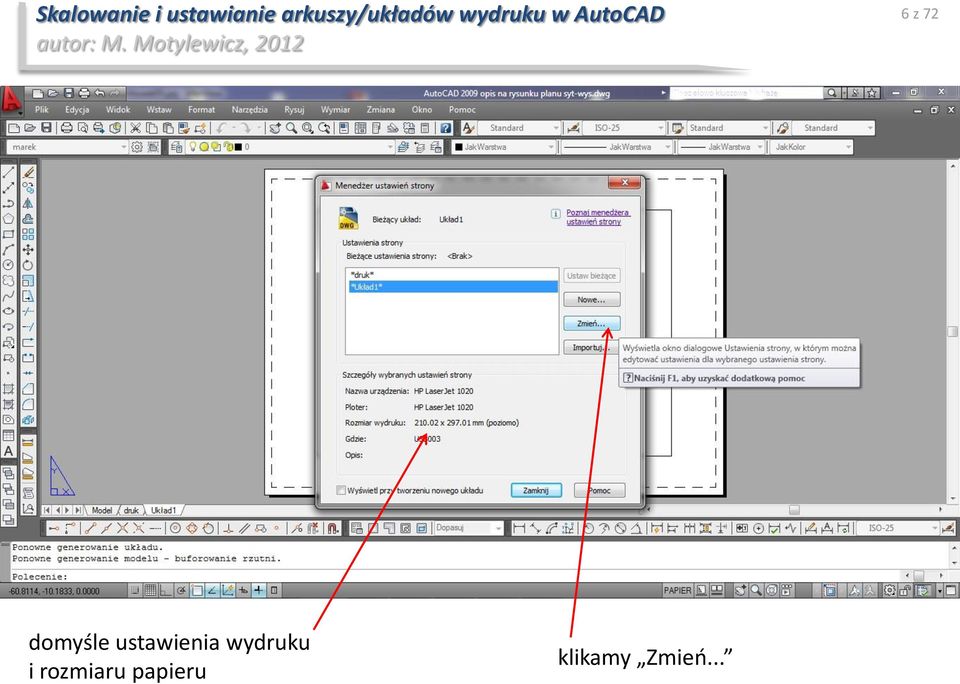

6 6 z 72 domyśle ustawienia wydruku i rozmiaru papieru klikamy Zmień...

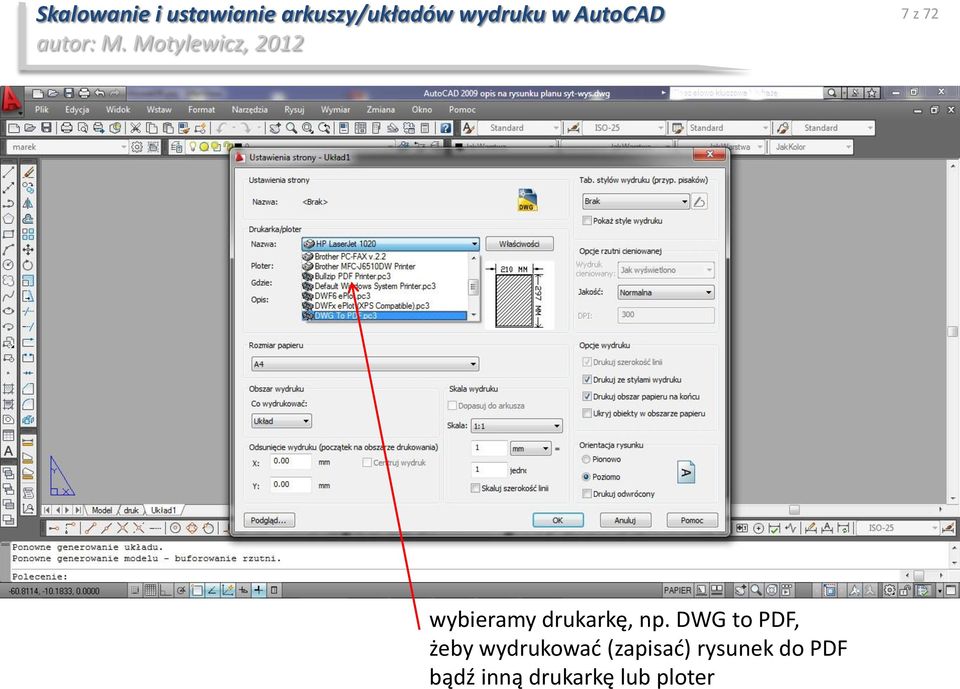

7 7 z 72 wybieramy drukarkę, np. DWG to PDF, żeby wydrukować (zapisać) rysunek do PDF bądź inną drukarkę lub ploter
8 8 z 72 następnie wybieramy rozmiar papieru a jeżeli potrzebujemy papieru o niestandardowych rozmiarach np. wstążka o wysokości A4 czyli 297mm oraz długości np. 1250mm...

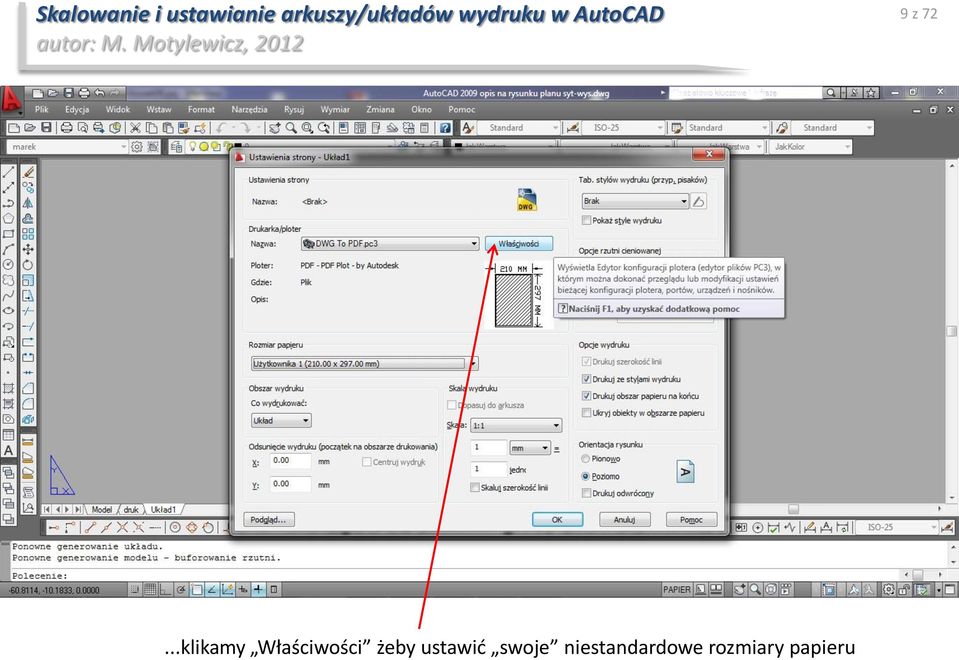

9 9 z 72...klikamy Właściwości żeby ustawić swoje niestandardowe rozmiary papieru

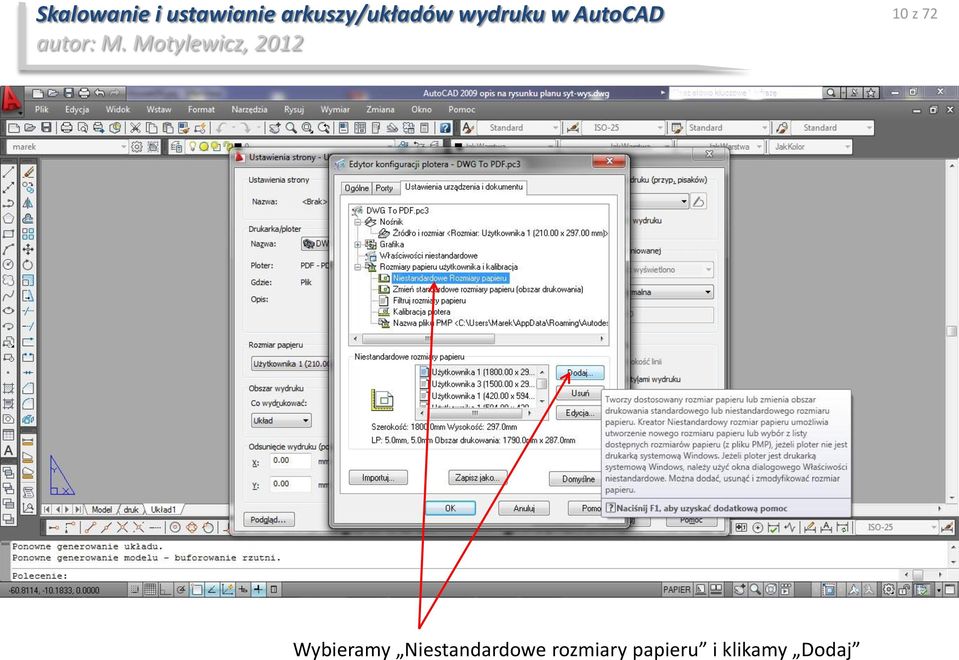

10 10 z 72 Wybieramy Niestandardowe rozmiary papieru i klikamy Dodaj

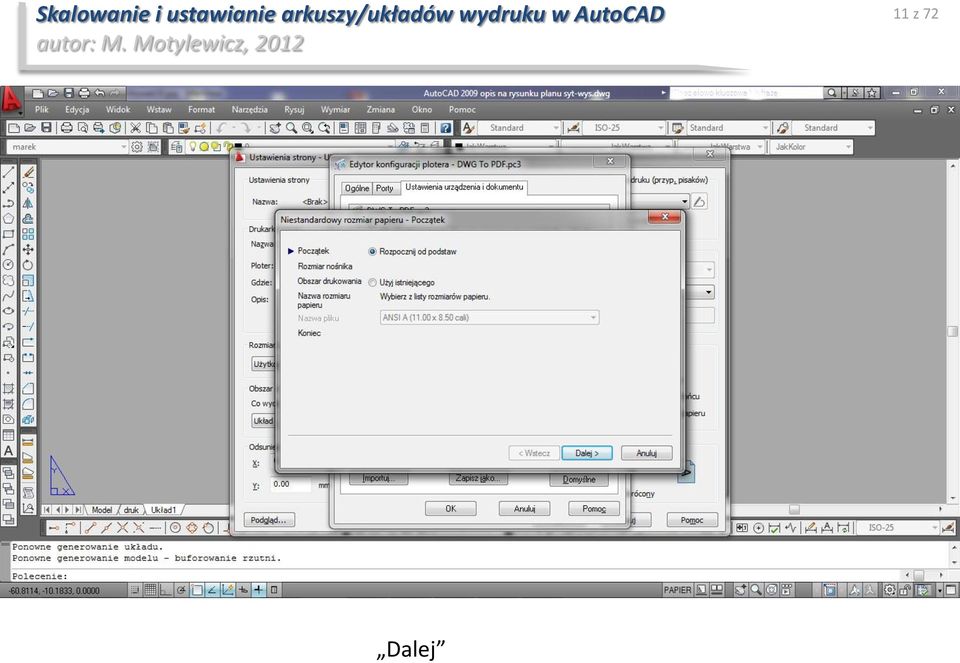

11 11 z 72 Dalej

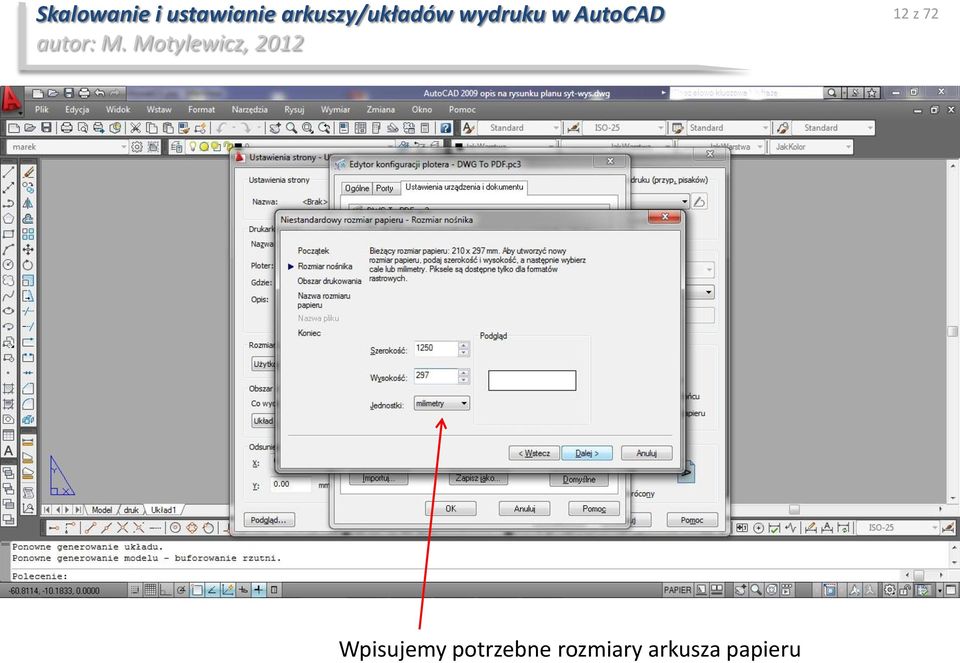

12 12 z 72 Wpisujemy potrzebne rozmiary arkusza papieru

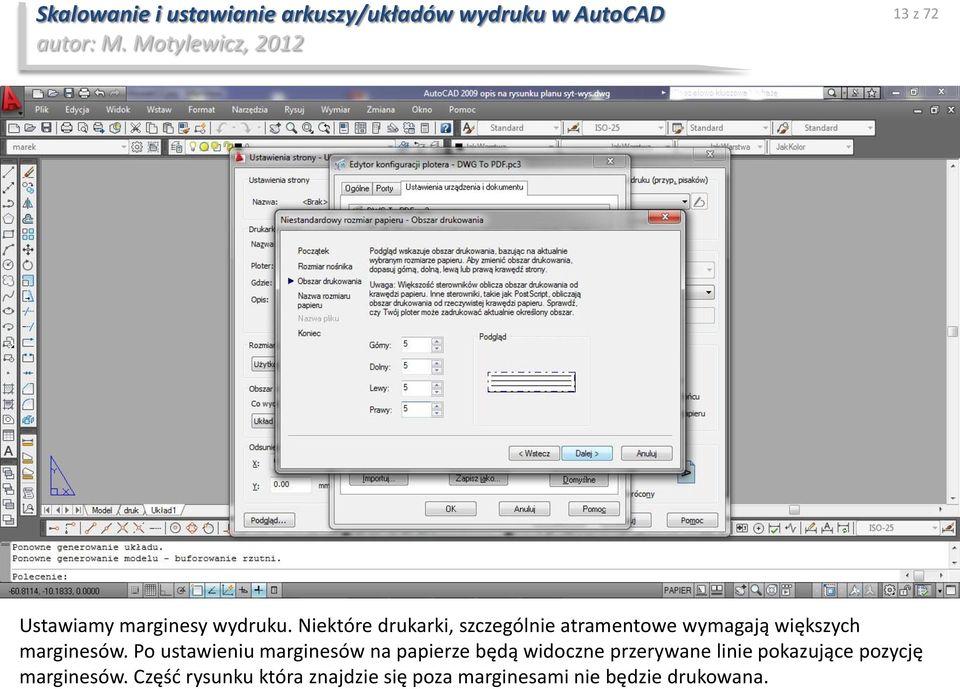

13 13 z 72 Ustawiamy marginesy wydruku. Niektóre drukarki, szczególnie atramentowe wymagają większych marginesów. Po ustawieniu marginesów na papierze będą widoczne przerywane linie pokazujące pozycję marginesów. Część rysunku która znajdzie się poza marginesami nie będzie drukowana.

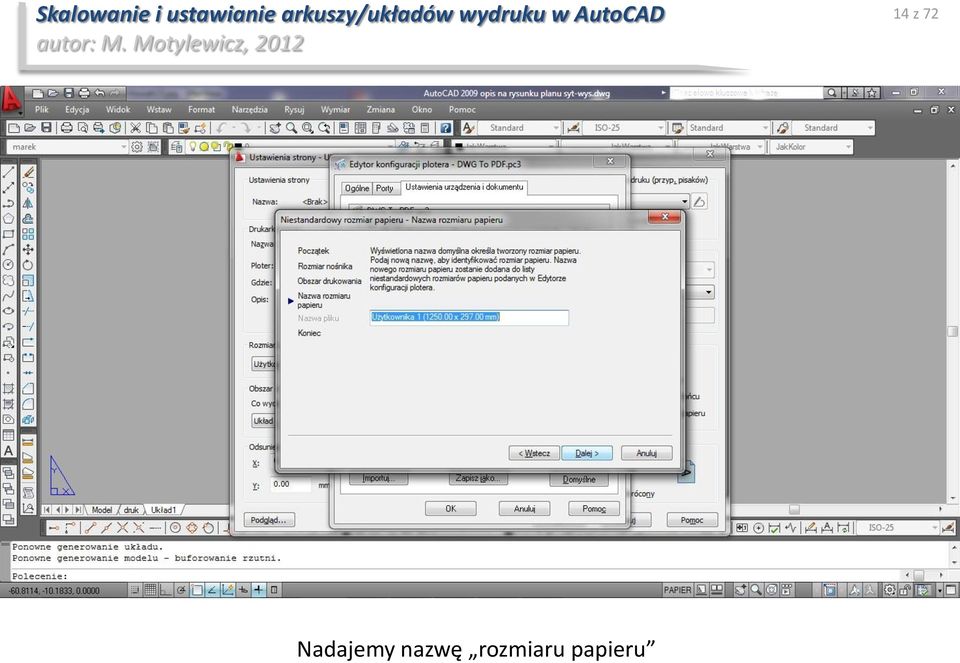

14 14 z 72 Nadajemy nazwę rozmiaru papieru
15 15 z 72 Zakończ

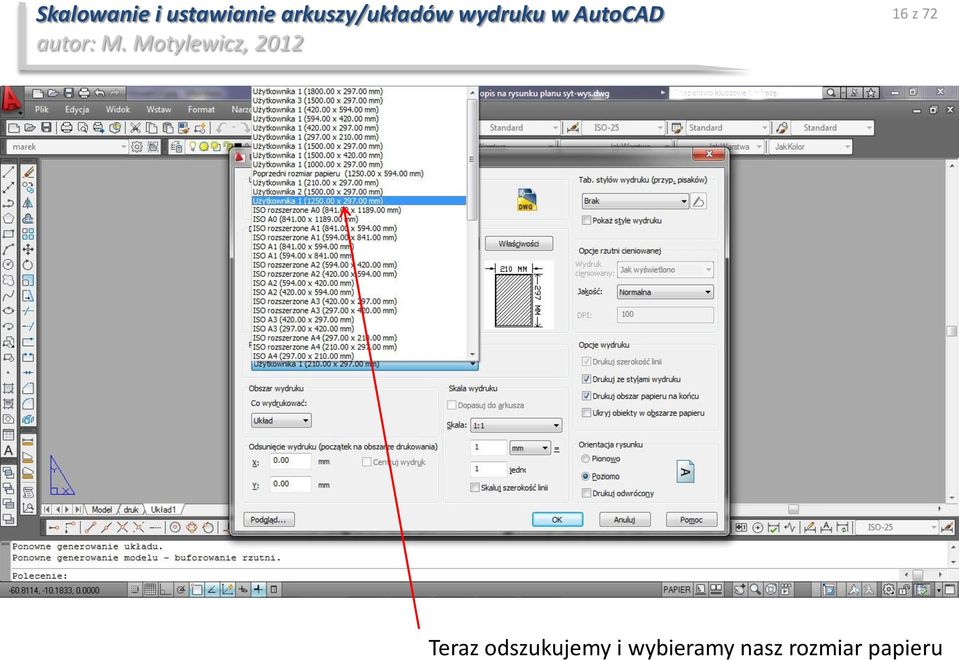

16 16 z 72 Teraz odszukujemy i wybieramy nasz rozmiar papieru

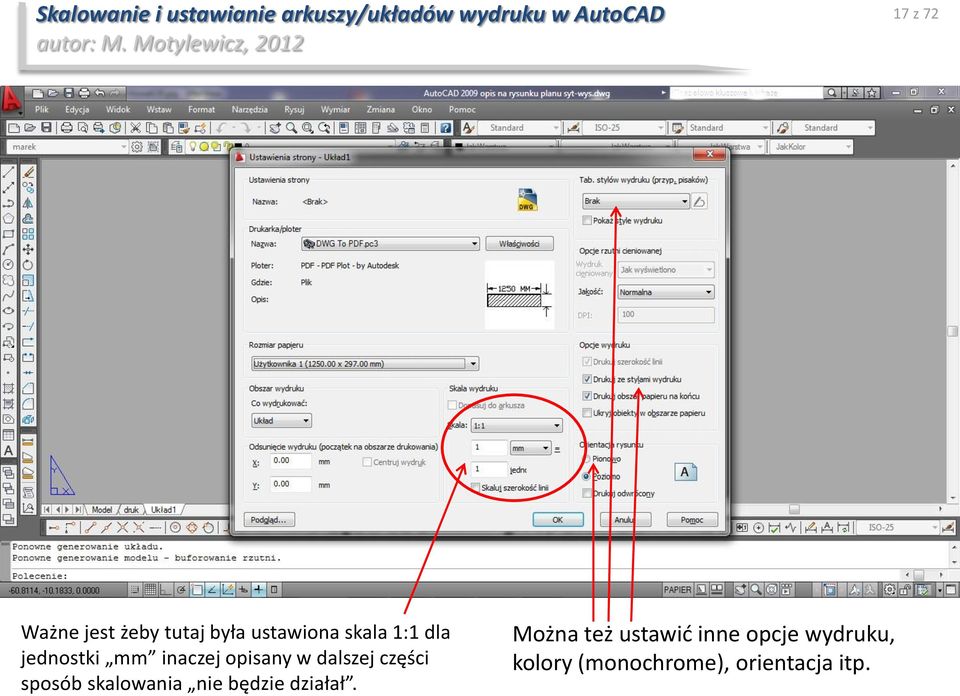

17 17 z 72 Ważne jest żeby tutaj była ustawiona skala 1:1 dla jednostki mm inaczej opisany w dalszej części sposób skalowania nie będzie działał. Można też ustawić inne opcje wydruku, kolory (monochrome), orientacja itp.
18 18 z 72 po kliknięciu OK, strona zmienia rozmiar a w powyższym okienku widzimy główne ustawienia: -nazwa drukarki -rozmiar wydruku

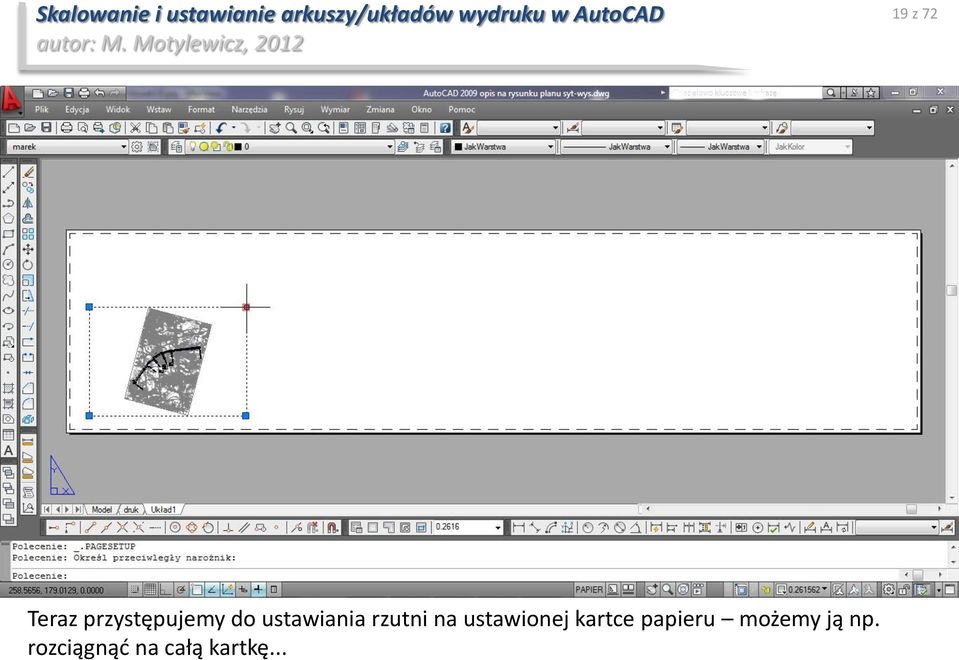

19 19 z 72 Teraz przystępujemy do ustawiania rzutni na ustawionej kartce papieru możemy ją np. rozciągnąć na całą kartkę...

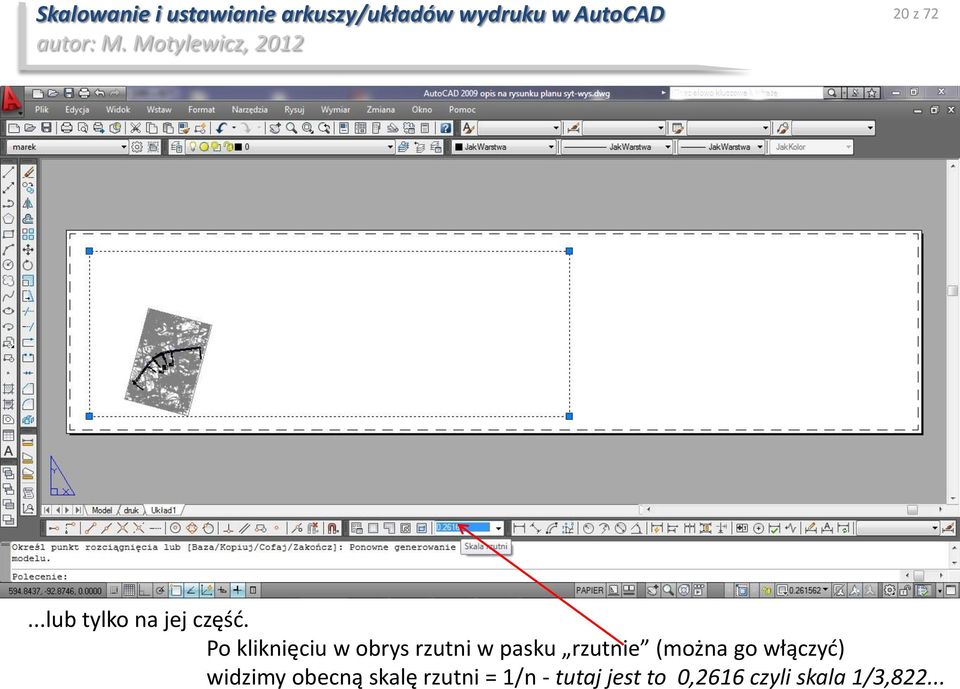

20 20 z 72...lub tylko na jej część. Po kliknięciu w obrys rzutni w pasku rzutnie (można go włączyć) widzimy obecną skalę rzutni = 1/n - tutaj jest to 0,2616 czyli skala 1/3,822...
21 21 z 72 I teraz najważniejsze: jeżeli w Modelu rysujemy w metrach (skala 1:1) to nasz rysunek jest wstępnie przeskalowany do 1:1000 (ponieważ główną jednostką w AutoCAD jest mm ). Zatem jeżeli chcemy żeby nasz wydruk na kartce był np. w skali 1:2000 to powinniśmy dla naszego arkusza wybrać skalę 1:2 (ponieważ 1:1000 x 1:2 = 1:2000). Jeżeli chcemy uzyskać po wydruku np. skalę 1:250 = 0,004 to w arkuszu ustawimy skalę o tysiąc większą czyli 4 (czyli 4:1).
22 22 z 72 Po wybraniu w tym wypadku skali 1:2 rysunek ustawia się w tym wypadku po wydruku rysunek będzie więc w skali 1:2000. Może być tak że rysunek przesunie się poza rzutnię tak jak to było wyżej...
23 23 z 72...można wtedy kliknąć 2 razy w obszar rzutni i ustawić rysunek (aktywna rzutnia ma pogrubiony obrys) uwaga wtedy na kółko myszy bo zmieniamy wtedy skalę rzutni. Polecenie które otwiera rzutnię to _.mspace jeżeli ktoś posługuje się poleceniami. Aby przesunąć rysunek w rzutni można wybrać łapkę (żeby nie zruszyć rysunku) i przesunąć obraz na miejsce polecenie kończymy klawiszem Escape.
24 24 z 72 Żeby wyjść z obszaru rzutni klikamy 2 razy poza obrysem rzutni...
25 25 z 72...lub wpisujemy polecenie, które zamyka rzutnię _.pspace. Warto pamiętać to polecenie ponieważ czasami może być tak, że przy dużym powiększeniu kartki nie możemy kliknąć poza obrys rzutni bez użycia polecenia _.pspace praktycznie nie można sobie poradzić w takim przypadku pozostaje użycie klawiszy Ctrl+Alt+Delete i zabicie programu...
26 26 z 72 Przećwiczmy więc jeszcze raz ustawianie skali wydruku: teraz jest wybrane 1:2 czyli po wydruku rysunek będzie o tysiąc razy mniejszy czyli w skali 1:2000
27 27 z a teraz mamy 1:1 czyli po wydruku będzie to 1:1000
28 28 z 72 Możemy oczywiście na naszym papierze ustawić kilka rzutni np. jeżeli chcemy pokazać jakiś szczegół rysunku w większej skali. Uwaga: Każda rzutnia czyta ten sam rysunek z Modelu czyli jeżeli dorysujemy coś na rysunku w Modelu w każdej z rzutni pojawią się zamiany.
29 29 z 72 Dodajemy rzutnię i tak jak wcześniej klikając w jej obrys ustawiamy skalę według wcześniej opisanej metody.
30 30 z 72 Tutaj skala dla wskazanej rzutni to 2:1 czyli po wydruku tysiąc razy mniej czyli 0,002 = 1:500.
31 31 z 72 Możemy też z każdego dowolnego kształtu zrobić rzutnię będzie to obrys naszej rzutni.
32 32 z W menu Rzutnie klikamy Obiekt...
33 33 z 72...i wskazujemy kształt tutaj wskazano narysowany wcześniej okrąg.
34 34 z 72 Okrąg zamienia się w rzutnię.
35 35 z 72 Klikamy w nową rzutnię i ustawiamy skalę, niech będzie to skala 1:500 po wydruku - czyli ustawiamy 2:1.
36 36 z 72 Gotowe! szczegół trasy w skali 1:500 (oczywiście po wydruku).
37 37 z 72 Możemy całą rzutnię dopasować do rozmiaru papieru tutaj dopasowano do marginesów wydruku.
38 38 z 72 A co jeżeli nasz rysunek nie mieści się na papierze? Gdybyśmy aktywowali rzutnię i obrócili rysunek w rzutni za pomocą standardowego polecenia Obrót rysunek obróciłby się również w Modelu co spowodowałoby obrót również np. w innych wcześniej ustawionych rzutniach czego nie chcemy. Możemy więc albo zmienić rozmiar papieru np. na szerszy (ale tylko do szerokości formatki A0) lub wydrukować nasz rysunek w podziale na arkusze często spotykane w projektach dróg.
39 39 z ale najpierw zmieńmy nazwę dla naszego arkusza żeby wiedzieć co to za rysunek Ten będzie miał tytuł Ark.1
40 40 z 72 Przechodzimy do Modelu.
41 41 z 72 Ustawiamy nowy LUW (układ współrzędnych), najlepiej klikając na mapie 3 punkty: początek układu, punkt który wskazuje kierunek osi X, a następnie punkt który wskazuje kierunek osi Y.
42 42 z 72 W tym wypadku oś X ustawiono wzdłuż początkowego odcinka drogi.
43 43 z 72 Ustawiamy widok rysunku dla bieżącego LUW.
44 44 z 72 Gotowe!
45 45 z 72 Następnie wywołujemy polecenie Widok lub _view otwiera się Menedżer widoków. Klikamy nowy...
46 46 z 72...i nadajemy nazwę nowemu widokowi. Klikamy w Definiuj okno widoku żeby zdefiniować obszar widoku.
47 47 z zaznaczamy obszar widoku
48 48 z 72 Gotowe! Klikamy OK i w kolejnym oknie ponownie OK.
49 49 z 72 Możemy powrócić do pierwotnych ustawień LUW wybieramy Globalny.
50 50 z 72 I na koniec widok Globalny.
51 51 z 72 Gotowe!
52 52 z 72 Wracamy do naszego arkusza wydruku ark.1. Będziemy potrzebować jeszcze jednego identycznego arkusza więc możemy zrobić kopię (klikamy prawym przyciskiem myszy na kopiowanym arkuszu).
53 53 z 72
54 54 z 72 Mamy kopię arkusza nr 1 któremu od razu zmieniamy nazwę na ark. 2
55 55 z 72 Gotowe!
56 56 z 72 Teraz możemy nadać naszej rzutni ustawiony przed chwilą w Modelu widok spowoduje to dostosowanie widoku w rzutni (ale nie obrót rysunku w Modelu i innych rzutniach) i o to nam chodziło! Wywołujemy więc ponownie polecenie Widok lub _view...
57 57 z 72...i wybieramy ustalony widok w menu Widok model, a następnie klikamy Ustaw bieżący...
58 58 z 72...a następnie Zastosuj...
59 59 z 72...i klikamy w rzutnie dla której chcemy zastosować widok.
60 60 z 72 Gotowe! Kończymy OK.
61 61 z 72 Widok ustawiony. Teraz możemy ustawić skalę taką jak dla arkusza 1, czyli...
62 62 z :500 (po wydruku). Gotowe! Widok arkusza 2.
63 63 z 72 Widok arkusza 1. Mamy teraz dwa arkusze na tzw. wstążkach a nie jeden ogromy rysunek, który miałby mnóstwo niepotrzebnego niezadrukowanego papieru.
64 64 z 72 Przejdźmy teraz do Modelu. Tak jak wspomniano wcześniej, rysując cokolwiek na głównym rysunku w karcie Model, wszystkie rzutnie ustawione we wszystkich Układach/Arkuszach również aktualizują się o wprowadzone zmiany w rysunku. W planach tras drogowych często zaznacza się np. linię która pokazuje połączenie arkuszy 1 i 2.
65 65 z 72 Dodajmy więc taką linię.
66 66 z 72 I teraz tak wygląda arkusz 1...
67 67 z 72...a tak wygląda arkusz 2.
68 68 z 72 Na koniec wydruk arkusza. W tym przypadku ustawiona w arkuszach drukarka to drukarka systemowa DWG to PDF czyli wydruk do pliku PDF. Klikamy Ctrl+P lub Drukuj w menu Plik.
69 69 z 72 I jeżeli wszystko ustawiliśmy w Menedżerze ustawień strony danego arkusza (tzn. opcje wydruku, kolory, itp.) to wystarczy kliknąć OK i gotowe! Można zauważyć, że w ten sposób otwierając plik nawet po kilku latach przy ustawionych wcześniej arkuszach można szybko wydrukować rysunki. Można też szybko zmienić skalę np. z 1:2000 na 1:500.
70 70 z 72 I na koniec podgląd wydrukowanego ark.2 do pliku PDF...
71 71 z 72 oraz ark.1 PDF.
72 72 z 72 Jeżeli wybierzemy menu Plik/Właściwości to widzimy że plik PDF ma ustawione przez nas rozmiary strony. Podsumowując: Zaletą druku do pliku PDF jest to że sami sobie ustawiamy skalę i rozmiar papieru (konieczna jest tylko znajomość dostępnych szerokości rolek w drukarni długość dowolna tak jak w tym przypadku 1,25m). Po drugie widzimy czy wszystko się wydrukowało, czy linie mają odpowiedni kolor, grubość itd.
