1 Opis obsługi programu KALKULACJA Program KALKULACJA służy do obliczania opłat za przejazd pociągów po liniach kolejowych zarządzanych przez PKP Polskie Linie Kolejowe S.A. Pozwala on na dokonanie szacunkowej wyceny opłaty za udostępnianie trasy przejazdu dla danego rodzaju pociągu. Ostateczna wycena może nastąpić dopiero po przygotowaniu rozkładu jazdy uwzględniającego szczegółowe wymagania przewoźnika i możliwości infrastruktury kolejowej. Program zgłasza się stroną tytułową (ekran 1). Ekran 1 Umieszczono na niej przyciski wywołujące instrukcję obsługi, zestawienia zapisanych przez użytkownika wyników obliczeń oraz uruchamiający właściwy program. Po uruchomieniu programu wyświetla się ekran główny (ekran 2).

2 Ekran 2

3 Aby określić opłatę za przejazd danego rodzaju pociągu po określonej trasie należy, za pomocą znajdujących się w lewym górnym rogu trzech rozwijanych pól listy (rysunek 1), określić rodzaj pociągu, jego całkowitą masę brutto oraz kryterium wyboru drogi przejazdu (najkrótsza, najtańsza, wybór ręczny). Wybór ręczny polega na tym, że użytkownik samodzielnie określa wszystkie punkty przejazdu pociągu ( start, przez, meta ) rysunek 1 Pod opisanymi wyżej rozwijanymi listami znajduje się lista (rysunek 2), która pozwala na wybór trasy przejazdu z uwzględnieniem stanu elektryfikacji linii, zarządcy linii, szerokości torów oraz tylko tych odcinków, na których podawana jest stawka za przejazd pociągu. W przypadku wyboru przejazdu po torach innych zarządców infrastruktury kolejowej, program wyznaczy zadaną trasę bez obliczenia pełnej opłaty za przejazd (z pominięciem odcinków innego zarządcy). Przy wyborze opcji z ułożeniem trasy na liniach gdzie nie ma podanej stawki za przejazd pociągu, program wyznaczy trasę z zastrzeżeniem, że rzeczywisty przejazd pociągu jak i jego wycena na tych odcinkach możliwa będzie dopiero po uzgodnieniu z właściwym obszarowo zakładem linii kolejowych PKP Polskie Linie Kolejowe S.A. rysunek 2 Początek trasy przejazdu określa się poprzez kliknięcie na ikonę punktu oznaczającego początek trasy. i zaznaczenie na mapie Analogicznie należy postąpić określając punkty pośrednie trasy (ikona ) oraz koniec trasy przejazdu (ikona ). Istnieje również możliwość ominięcia zadanej stacji z użyciem. W przypadku, kiedy użytkownikowi nie jest znana lokalizacja stacji na mapie, podwójne kliknięcie myszy na każdej z wyżej wymienionych ikon powoduje wywołanie listy stacji (rysunek 3). W celu szybszego odnalezienia na liście poszukiwanej nazwy stacji należy wpisać jej nazwę. Spowoduje to automatyczne przewinięcie się listy do nazwy stacji.

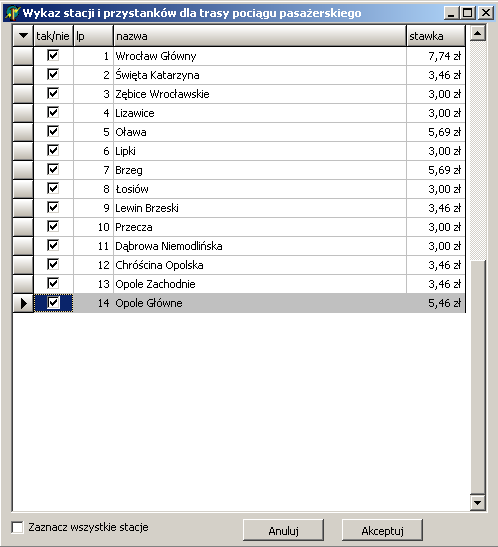

4 rysunek 3 Dwie kolejne ikony (przekreślone) pozwalają na usunięcie całej trasy bądź tylko niektórych jej punktów. Do wyboru stacji i przystanków, na których ma zatrzymywać się pociąg pasażerski służy ikona. Po kliknięciu na ikonę pojawia się okienko wyboru (rysunek 4), w którym można wybrać pojedyncze stacje lub zaznaczyć wszystkie położone na trasie przejazdu. Przy każdej stacji podana jest stawka za postój pociągu przy peronie.

5 rysunek 4 Wybierając Plik i Terminy kursowania zostanie wyświetlony kalendarz (rysunek 5) przy pomocy, którego można określić szczegółowo terminarz kursowania wyznaczonego pociągu.

6 rysunek 5

7 W tym celu należy wybrać okres obowiązywania rozkładu jazdy dla pociągu z pól umieszczonych w lewym górnym rogu kalendarza. Terminy kursowania można określić zaznaczając, poprzez kliknięcie myszką, kolejne pola kalendarza. Kolejne kliknięcie na wybranym uprzednio polu powoduje jego odznaczenia. Można również skorzystać z umieszczonych poniżej przycisków rysunek 6. rysunek 6 Za ich pomocą można zaznaczać poszczególne dni tygodnia oraz święta dla całego wybranego rozkładu jazdy. Kolejne przyciski pozwalają na automatyczne zaznaczenie wg wyboru: niedziele i święta poniedziałek piątek niedziela piątek soboty, niedziele i święta oprócz sobót, niedziel i świąt oprócz niedziel i świąt Istnieje również możliwość podziału kalendarza na części. W tym celu kursorem myszy należy najechać na linię oddzielającą 2 kolejne dni kalendarza. W chwili, kiedy na ekranie pojawi się rączka należy użyć lewego przycisku myszki i użyć opcji Podziel kalendarz. Terminy kursowania można określać na poszczególnych częściach kalendarza w sposób analogiczny jak opisano powyżej. Długość i cena wyznaczonej trasy oraz cena całego rozkładu jazdy dla tej trasy wyświetlana jest w okienkach umieszczonych w lewym dolnym rogu (rysunek 7). Kolor żółty w okienku Cena trasy oznacza, że dla fragmentu trasy nie jest podana stawka za przejazd pociągu. W takim przypadku przejazd pociągu jak i jego wycena możliwa jest dopiero po uzgodnieniu z właściwym obszarowo zakładem linii kolejowych PKP Polskie Linie Kolejowe S.A.

8 rysunek 7 Po wyborze trasy dla danego rodzaju pociągu, można ją zapisać wybierając Plik i Zapisz jako nowy pociąg. Ponowny wybór zapisanej trasy odbywa się poprzez wybór Plik i Wczytaj pociąg. Dodatkowo umieszczono cztery ikony (rysunek 8), rysunek 8 których wybór pozwala na uruchomienie następujących operacji: po najechaniu kursorem myszy na dowolny obiekt zaznaczony na mapie wyświetlana jest dodatkowa informacja na jego temat (nr linii, nazwa stacji),

9 pozwala na przesuwanie mapy w dowolnym kierunku, pozwala na powiększanie skali mapy, pozwala na zmniejszanie skali mapy. Drukowanie trasy pociągu odbywa się poprzez wybór Drukuj i jednej z kilku dostępnych opcji wydruku dotyczących mapy lub trasy przejazdu. Szczegółowy opis trasy można uzyskać poprzez wybór Dane i jednej z kilku dostępnych opcji prezentacji przebiegu trasy pociągu. Używając przycisku Zestawienia umieszczonym na ekranie 1 można dokonywać przeglądu zapisanych tras wg rodzajów pociągów i przewoźników. Opcja Zapisz wykaz do schowka pozwala na skopiowanie zestawienia do innych programów np.: Microsoft Excel.
