1 Właściwości reologiczne materiałów dr inż. Anna Krztoń-Maziopa (lab 411 Gmach Chemii) 1. Cel ćwiczenia - poznanie metod badań reologicznych umożliwiających analizę zachowania się różnego rodzaju substancji (takich jak: stopy i roztworów polimerów, masy ceramiczne, środki spożywcze, farmaceutyczne lub kosmetyki) pod wpływem naprężeń ścinających - wyznaczenie krzywych płynięcia płynów Newtona i Binghama - odstępstwa od zachowań newtonowskich i binghamowskich Ćwiczenie obejmuje badanie płynięcia cieczy newtonowskich i nienewtonowskich (żele, zawiesiny, emulsje, roztwory i stopy polimerów) z wykorzystaniem reometru rotacyjnego oraz wyznaczanie podstawowych parametrów reologicznych na podstawie krzywych płynięcia i lepkości. Analizy danych wykonywane są z wykorzystaniem odpowiedniego modelu reologicznego. Ponadto, dla wybranej substancji wyznaczana jest zależność zmian lepkości w funkcji temperatury. Program zajęć obejmuje także wyznaczanie czasu (lub temperatury) żelowania wybranej kompozycji polimerowej/masy ceramicznej. 2. Podstawy teoretyczne Przepływ jest jedną z postaci odkształcenia ciał dlatego też zaproponowano następującą definicję reologii jako nauki zajmującej się badaniami odkształceń materii. Reologia zajmuje się mechaniką ciał rzeczywistych ulegającym odkształceniom pod wpływem działania sił zewnętrznych. Celem reologii jest umiejętność przewidywania układu sił, który spowoduje określone odkształcenie danego ciała lub odwrotnie- przewidywania odkształceń wynikających z przyłożenia określonego układu sił (obciążenia). Reologię dzielimy na mikro- i makroreologię. Mikroreologia, która znajduje się w obszarze zainteresowań fizykochemików, zajmuje się związkami, jakie występują między rzeczywistą strukturą materii (np. budową wewnętrzną polimerów) a jej właściwościami. Makroreologia obejmuje zachowanie układu (np. zawiesiny) jako całości pod wpływem przyłożonego układu sił Odkształcenie Pod działaniem sił zewnętrznych wszystkie ciała rzeczywiste ulegają odkształceniu (deformacji). Odkształceniem nazywamy zmianę wzajemnego położenia elementów ciała Rodzaje odkształaceń Wyróżniamy trzy rodzaje odkształceń: odkształcenia sprężyste, odkształcenia plastyczne, oraz przepływ. Odkształcenie nazywamy sprężystym, gdy jest ono samorzutnie odwracalne, tzn. gdy zanika

2 natychmiast i całkowicie po ustaniu działania siły. Odkształcenie plastyczne jest nieodwracalne. Nie zanika ono po ustaniu działania siły. Energia zużyta na odkształcenie plastyczne ulega rozproszeniu i zmianie na energię cieplną. Przepływem nazywamy nieodwracalne odkształcenie, którego stopień, pod działaniem sił o skończonej wartosci, wzrasta stale z upływem czasu. Energia zużyta na wymuszenie przepływu ulega rozproszeniu Odkształcenie objętosciowe i postaciowe Odkształcenie, które zmienia jedynie objętość ciała - bez zmiany jego kształtu - nazywamy odkształceniem objętosciowym. Przykładowo, w wyniku wzrostu ciśnienia ciało o kształcie kuli zmniejszy swoją objętość, lecz zachowa kształt kulisty. Odkształcenie objętościowe powodujące zmniejszenie objętosci nazywamy kompresją, zaś powodujące jej zwiększenie - dylatacją. Odkształcenie postaciowe powoduje zmianę kształtu ciała bez zmiany jego objętosci (oczywiscie gestość ciała nie ulega wówczas zmianie). Najprostszym przypadkiem odkształcenia postaciowego jest tzw. ścinanie proste Ciała reologicznie doskonałe Zgodnie z drugim aksjomatem reologii każde ciało rzeczywiste posiada wszelkie możliwe własnosci reologiczne, ale ujawnia je w różnym stopniu zależnie od panujących warunków. Stąd też o ciele rzeczywistym nie możemy nigdy powiedzieć w sposób ścisły, że ma dokładnie określone własności reologiczne. Oczywiste jest, że ciała doskonałe w rzeczywistosci nie istnieją. Ciała doskonałe definiowane są za pomocą odpowiednich reologicznych równań stanu (zwanych take po prostu równaniami reologicznymi lub równaniami konstytutywnymi). Reologiczne równanie stanu podaje zależność między napreżeniem, odkształceniem i czasem, a parametry wystepujące w tym równaniu definiują własnosci reologiczne danego ciała. W określonych warunkach własności reologiczne ciał rzeczywistych można przybliżyć za pomocą matematycznych modeli reologicznych takich jak: a) ciało doskonale sprężyste Hooke'a (np.sprężyna) b) ciało doskonale plastyczne St. Venanta (np. suwak) c) płyn doskonale lepki Newtona (np. tłumik hydrauliczny lub tłok).

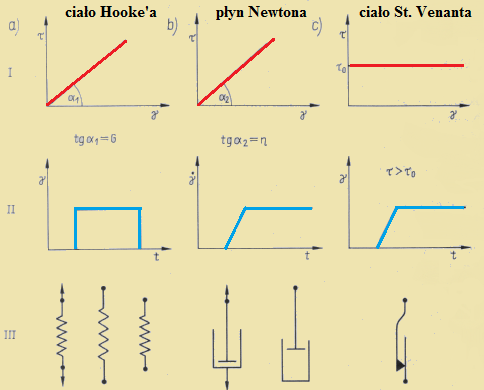

3 Rys.1. Podstawowe zależności opisujące zachowanie oraz modele mechaniczne ciał reologicznie doskonałych. Podstawowe parametry reologiczne: - naprężenie styczne (ścinające) miara sił wewnętrznych powstajacych w ciele pod wpływem zewnętrznej siły odkształcającej, przyłożonej stycznie do powierzchni, symbol: τ, jednostka [Pa] w układzie SI lub [dyna/cm 2 ] w cgs, - odkształcenie chwilowa lub trwała zmiana geometrycznego kształtu lub wymiaru ciała wywołana działaniem sił zewnętrznych; symbol γ, bezwymiarowe lub podawane w procentach, - szybkość ścinania zmian odkształcenia w jednostce czasu, symbol: jednostka [s -1 ] - lepkość - miara oporu wewnętrzego płynu poddanego odkształceniom pod wpływem przyłożonego naprężenia. Po raz pierwszy naprężenie i szybkość odkształcania substancji pod jego wpływem zostały powiązane przez Newtona równaniem: w którym współczynnik proporcjonalności η nazywany jest lepkością dynamiczną płynu. Jeżeli wartość η płynu w danej temperaturze jest stała w czasie i niezależna od szybkości ścinania, to taki płyn nazywa się płynem newtonowskim. Jednostką lepkości dynamicznej jest paskalosekunda [Pas]

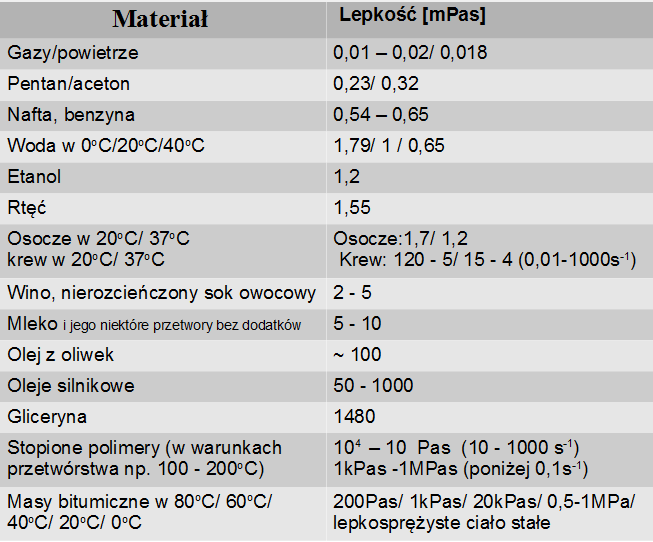

4 lub centipuaz [cp] (1mPas =1cP). Przykładowe wartości lepkości dynamicznej dla wybranych substancji przedstawiono w Tabeli 1. Prócz lepkości dynamicznej w praktyce przemysłowej używa się także lepkości kinematycznej definiowanej jako stosunek lepkosci dynamicznej płynu do jego gęstości: ν =η/ρ, jednostką lepkości kinematycznej jest Stokes [St] (w Układzie SI: m 2 /s]. Przy matematycznym opisie zachowania reologicznego płynów przyjmuje się szereg założeń dotyczących między innymi charakteru przepływu płynu: - przepływ wiskozymetryczny (ustalony), - płyn nieściśliwy - stała temperatura. Wśród przepływów wiskozymetrycznych wyróżniamy: 1) przepływ wleczony między płaskimi płytami (przedstawiony na Rys.2)

5 Rys. 2. Proste ścinanie płynu między równoległymi płytami (przepływ wleczony). 2) przepływ ciśnieniowy w przewodzie cylindrycznym przepływ Poiseuille a (reometry kapilarne lub rurowe) (Rys.3a), 3) przepływ ciśnieniowy między płaskimi równoległymi płytami lub przepływ w kierunku osiowym przez pierścieniową szczelinę utworzoną przez dwa współosiowe cylindry, 4) przepływ wleczony w szczelinie między wirującymi względem siebie współosiowymi cylindrami tzw. przepływ Couette a (Rys.3.b), 5) przepływ wleczony między stożkiem a płytką, wirującymi względem siebie (Rys.3c), 6) przepływ wleczony między płaskimi równoległymi płytami, wirującymi względem siebie (Rys.3d). a) b) c) d) Rys. 3. Przykłady przepływów wiskozymetrycznych Płyny newtonowskie i nienewtonowskie Mianem płynu okresla się każdą substancję, która płynie. Zalicza się tutaj zarówno gazy i ciecze, jak również te ciała stałe, które w pewnych, łatwych do zrealizowania warunkach wykazują przepływ. Koncepcja płynu doskonale lepkiego Newtona (płynu newtonowskiego) opisuje własności reologiczne wielu układów rzeczywistych, takich jak np. płyny, w których lepkie rozpraszanie energii następuje w wyniku zdarzeń stosunkowo małych czasteczek.

6 Charakterystykę reologiczną płynu newtonowskiego, obrazującą zależność naprężenia stycznego (τ) od szybkości ścinania (γ), opisaną równaniem: τ = f (γ) nazywamy krzywą płynięcia. Krzywa płynięcia płynu newtonowskiego jest linią prostą przechodzącą przez początek układu współrzednych. Wszystkie płyny, dla których krzywa płynięcia w ustalonych warunkach temperatury i ciśnienia nie jest linią prostą przechodzącą przez początek układu współrzędnych, nazywamy płynami nienewtonowskimi. Ogólna klasyfikacja płynów nienewtonowskich Wśród płynów nienewtonowskich wyróżnia się trzy podstawowe grupy: a) Płyny reostabilne, których własności reologiczne nie zależą od czasu ścinania. Przykładowe krzywe płynięcia dla tego rodzaju płynów przedstawiono na Rys. 3. Rys. 3. Ogólna klasyfikacja płynów reostabilnych. Płyny lepkie nie mające granicy płynięcia nazywane są płynami Stokesa. Płyn Stokesa w warunkach laminarnego ścinania, może zachowywać się w różny sposób: a) może występować prosta proporcjonalność między naprężeniem stycznym a szybkością ścinania - mamy wtedy do czynienia z płynem newtonowskim; b) dwukrotny wzrost naprężenia stycznego może spowodować wiecej niż dwukrotny wzrost szybkości ścinania - mamy wówczas do czynienia ze zjawiskiem rozrzedzenia scinaniem (ang. shear thinning); c) dwukrotny wzrost naprężenia stycznego może spowodować mniej niż dwukrotny wzrost szybkości scinania tzw. efekt zageszczania ścinaniem (ang. shear thickening). Do ich opisu matematycznego płynów Stokesa wykorzystuje się najczęściej następujące modele

7 reologiczne: Najczęściej w praktyce przemysłowej mamy do czynienia z płynami reostabilnymi rozrzedzanymi ścinaniem (pseudoplastycznymi). Są to między innymi: stopy i roztwory polimerów, środki spożywcze (np. przetwory mleczne, majonezy, sosy, lody, musztarda, ketchup, kleiki, galarety, lody, stopiona czekolada, pulpy owocowe), kosmetyczne (np. kremy, mleczka, odżywki, żele), leki (zawiesiony, roztwory i emulsje), farby (dyspersyjne i emulsyjne, drukarskie), lakiery, kleje, piany, zaprawy, kity, szpachle, zawiesiny ceramiczne. Lepkość takich płynów maleje wraz ze wzrostem szybkości ścinania, przy czym dla bardzo małych (bliskich zeru) i bardzo dużych szybkości ścinania ( >10 5 s -1 ) płyny te zachowują się jak ciecze newtonowskie o stałej lepkości. Obszary graniczne charakteryzowane są odpowiednio przez η 0 lepkość graniczna przy szybkości ścinania zmierzającej do 0 i η - dla wysokich szybkości ścinania. Uogólnione krzywe płynięcia i lepkosci dla tego rodzaju płynu przedstawiono na Rys. 4. Rys. 4. Krzywe płynięcia i lepkosci dla płynu rozrzedzanego ścinaniem. Przyczyny rozrzedzania ścinaniem: przyjmuje się, że w zawiesinach cząstek o pokroju liniowym oraz w roztworach polimerów nierozgałęzionych, w stanie spoczynku na skutek ruchów Browna cząsteczki przyjmują przypadkowe położenie, bez wyróżnionego kierunku orientacji. Pojawienie się sił ścinających powoduje orientację cząsteczek w kierunku przepływu. Takie równoległe ułożenie cząsteczek powoduje zmniejszenie oporów tarcia, co makroskopowo przejawia się jako

8 spadek lepkości. Należy pamiętać, że w układzie nadal działają siły zapobiegające orientacji przestrzennej cząstek w kierunku przepływu. Dla określonej szybkości ścinania ustala się więc stan równowagi dynamicznej między położeniem równoległym, a przypadkowym wynikającym z ruchów termicznych cząsteczek. Zatem im większa szybkość ścinania, tym bardziej równowaga przesunięta jest w kierunku ułożenia równoległego cząstek, czyli tym większy obserwowany spadek lepkości. W oparciu o powyższe zachowanie można wytłumaczyć dlaczego przy niskich i bardzo wysokich szybkościach ścinania płyny rozrzedzane ścinaniem wykazują cechy newtonowskie. Otóż przy bardzo małych szybkościach ścinania przeważają chaotyczne ruchy cząstek, co nie powoduje zniszczenia struktury płynu, czyli jego lepkość nie ulega zmianie. Z kolei przy bardzo wysokich szybkościach ścinania następuje pełne uporządkowanie czastek w kierunku przepływu, a dalszy wzrost szybkości ścinania nie wpływa na strukturę płynu. Z kolei występowanie rozrzedzania ścinaniem dla dyspersji cząstek pokroju kulistym może wynikać z tworzenia się w stężonych układach aglomeratów (tzn. ugrupowań cząstek o objętości większej niż sumaryczna objętość cząstek wchodzących w ich skład), co powoduje pozorny wzrost objętościowego stężenia fazy zawieszonej prowadzący do zwiększenia lepkości. W warunkach przepływu, wksutek działających naprężeń następuje częściowe rozrywanie aglomeratów na mniejsze struktury. Powoduje to uwolnienie części fazy ciekłej zatrzymanej między ziarnami, pozorny spadek stężenia fazy zawieszonej i obniżenie lepkości. Nadal jednak w układzie mają miejsce oddziaływania prowadzące do formowania aglomeratów, prowadzi to do ustalenia się stanu równowagi między rozpadem struktur i ich tworzeniem się na skutek wewnętrznych oddziaływań. Im większe naprężenia działaj ą na taki układ, tym bardziej stan równowagi jest przesunięty w kierunku rozpadu aglomeratów. Zatem im wyższa szybkość ścinania tym mniejsza lepkość i odwrotnie. Na tej podstawie można także wyjaśnić przyczyny zachowania newtonowskiego w obszarach granicznych szybkości ścinania. Niewielkie szybkości nie powodują zniszczenia aglomeratów, zatem struktura płynu zostaje zachowana i jego lepkość się nie zmienia. Z kolei przy wysokich szybkościach ścinania, cząstki ulegają całkowitemu rozproszeniu, a dalszy wzrost szybkości ścinania nie wpływa ani na strukturę płynu ani też na jego lepkość, która utrzymuje się wówczas na stałym poziomie. Płyny nienewtonowskie zagęszczane ścinaniem spotykane są dość rzadko w praktyce przemysłowej, ich lepkość w warunkach izotermicznych rośnie ze wzrostem szybkości ścinania. Uważa się, że zjawisko zagęszczania ścinaniem (dylatacji) wynika z występowania tarcia między cząstkami fazy zawieszonej wywołanego działaniem naprężeń ścinających. Efekt ten spotykany jest częściej w przypadku stężonych zawiesin. W stanie spoczynku lub przy niewielkich szybkościach ścinania siły tarcia są niewielkie ponieważ ciecz znajdująca między ziarnami pełni rolę smaru. Zwiększenie szybkości ścinania powoduje szybsze przemieszczanie się cząstek i wzrost odległosci między nimi, co z kolei przekłada się na zwiększenie objętości całego układu wskutek wzrostu

9 obszarów międzyziarnowych. Faza ciekła nie jest w stanie wypełnić wówczas wszystkich przestrzeni międzyziarnowych i przestaje pełnić rolę smaru. Konsekwencją tego jest wzrost tarcia między ziarnami co obserwowane jest jako makroskopowy wzrost lepkości układu. Zachowanie takie ilustruje Rys. 5 Rys. 5. Krzywa lepkości i mechnizm zagęszczania ścinaniem w zawiesinach. b) Płyny lepkosprężyste, łączące własności reologiczne płynów lepkich i ciał stałych sprężystych. Wykazują one częściowy powrót sprężysty po usunięciu naprężenia stycznego powodującego odkształcenie. Płyny lepkosprężyste (lepkoplastyczne) opisywane są najcześciej za pomocą następujących modeli reologicznych: Szczególnymi przypadkami tego rodzaju płynów są: płyn Maxwella oraz płyn Binghama. Płyn Maxwella można przedstawić poglądowo za pomocą szeregowo połączonych elementów Newtona (tłumik) oraz Hooke'a (sprężyna) Rys 6.a. Pod wpływem stałego naprężenia stycznego działającego na taki płyn początkowo następuje jego sprężyste odkształcenie (rozciągnięcie sprężyny) i dopiero po przekroczeniu wartości granicznej naprężenia następuje odkształcenie lepkie (przesunięcie tłoka). Po odjęciu naprężenia następuje częściowy powrót sprężysty materiału. (sprężyna wraca do stanu poprzedniego odkształcenie odwracalne, natomiast przesunięcie tłoka obrazuje odkształcenie nieodwracalne lepkie).

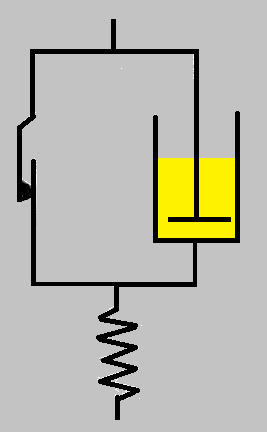

10 Płyn Binghama (Rys.6b) można z kolei opisać zespołem trzech elementów, w którym układ równolegle połączonych elementów St. Venanta i Newtona jest szeregowo połączony z elementem Hooke'a. W zależności od wartości przyłożonego naprężenia stycznego, ciało Binghama zachowuje się albo jak ciało stałe, albo jak ciecz: przy naprężeniach małych, tj. τ < τ o (naprężenie styczne graniczne jest równe sile tarcia stycznego suwaka) odkształca się jedynie sprężyna, po przekroczeniu naprężenia granicznego, tj. gdy τ > τ o ciało zaczyna się odkształcać (płynąć), przy czym szybkość odkształcenia będzie wprost proporcjonalna do różnicy między przyłożoną siłą a siłą tarcia elementu St. Venanta. a) b) Rys. 6. Modele mechaniczne płynów Maxwell (a) i Binghama (b). Płyny lepkosprężyste (lepkoplastyczne) charakteryzują się występowaniem tzw. granicy płynięcia τ o : definiowanej jako wartość naprężenia, przy której kończy się zakres odkształceń sprężystych materiału i rozpoczyna obszar odkształceń nieodwracalnych (lepkosprężystych i/lub lepkich). Przyjmuje się że za pojawianie się granicy płynięcia w cieczach odpowiadają między innymi: oddziaływania miedzycząsteczkowe (van der Waalsa) tzn. oddziaływania elektrostatyczne między dipolami trwałymi (siły Keesoma), dipolami trwałymi i indukowanymi (siły Debye'a), siły dyspersyjne Londona oraz wiązania wodorowe. W układzie dyspersyjnym, w którym jedna lub wiecej faz jest rozproszona w postaci cząstek lub pęcherzyków w ośrodku ciągłym, tworzy się struktura odporna na naprężenia styczne nie przekraczajace wartości granicznej (granicy płynięcia). Im bardziej cząstki fazy zawieszonej przylegają do siebie, tzn. im bardziej sztywna jest struktura, tym wieksza jest granica płynięcia. Po przekroczeniu granicy płynięcia struktura ulega całkowitemu zniszczeniu i układ zachowuje się jak ciecz, na którą działa naprężenie styczne równe różnicy między rzeczywistym naprężeniem i τ o : Z kolei przy obniżeniu naprężenia stycznego poniej wartosci τ o zakładamy, że struktura ulega natychmiastowej odbudowie (ponieważ układ jest reostabilny). Przykłady substancji z granicą płynięcia:

11 - zawiesiny i emulsje o dużej zawartości fazy rozproszonej - żele - smary - kity - farby dyspersyjne - farby drukarskie - masy ceramiczne - tynki - niektóre kosmetyki i leki (kremy, szminki, fluidy, maści) - środki spożywcze (ketchup, majonez, jogurt, masło, margaryna, stopiona czekolada) - materiały elektro- i magnetoreologiczne c) Płyny reologicznie niestabilne, których własności reologiczne zależą od czasu ścinania (np. płyny tiksotropowe lub reopeksyjne). Ogólne zasady pomiaru własności reologicznych płynów nienewtonowskich Własności reologiczne płynów charakteryzują ich zachowanie w warunkach przepływu i tylko w warunkach przepływu mogą być mierzone. Ogólne zasady reometrii płynów nienewtonowskich wynikają z ich charakterystycznych cech. Wśród płynów nienewtonowskich możemy wyróżnić takie, które nie wykazują efektów naprężeń normalnych (płyny nienewtonowskie reostabilne oraz reologicznie niestabilne) oraz płyny wykazujące efekty naprężen normalnych. Do pomiarów reologicznych płynów nie wykazujących efektów naprężeń normalnych stosujemy metody wiskozymetryczne, jednak większość wiskozymetrów stosowanych w laboratoriach do pomiaru lepkości cieczy newtonowskich nie nadaje się do badania właściwości reologicznych płynów nienewtonowskich. W większości z nich, z uwagi na cechy konstrukcyjne, nie jest możliwe równoczesne określenie naprężenia stycznego i szybkosci ścinania w dowolnym punkcie przyrządu (wiskozymetry porównawcze). Do określenia rzeczywistej wartości naprężenia stycznego i szybkości ścinania niezbędny jest tzw. przyrząd absolutny, w którym oznaczenia dokonuje się na podstawie znajomości praw fizycznych opisujących przepływ oraz znajomości geometrii pomiarowej. Stosowane w wiskozymetrii płynów newtonowskich wiskozymetry absolutne pozwalają na wykonanie tzw. pomiaru jednopunktowego polegajacego na pomiarze tylko jednej wartości naprężenia stycznego i szybkości ścinania czyli otrzymujemy tutaj jeden punkt na krzywej płynięcia. Takie podejście jest wystarczające w przypadku cieczy newtonowskich gdyż ich lepkość nie zależy od szybkości ścinania, ale nie nadaje się do określania własności płynów

12 nienewtonowskich. Taką samą lepkość pozorną mogą bowiem wykazywać płyny o odmiennych własnościach reologicznych jeśli tylko ich krzywe płynięcia przecinają się w tym samym punkcie. Do określenia właściwości reologicznych cieczy nienewtonowskiej niezbędne jest wyznaczenie krzywej płynięcia, a pomiary muszą być wykonane w całym zakresie szybkości ścinania występujących w danym procesie technologicznym. Pomiary wykonywane są za pomocą przyrządów absolutnych wielopunktowych zwanych reometrami. W przypadku każdego reometru należy dysponować ścisłym rozwiązaniem równań opisujących realizowany w urządzeniu przepływ. W przypadku, gdy uzyskanie ścisłych rozwiązń równań ruchu płynu jest niemozliwe, należy zadbać aby błąd popełniany przy korzystaniu z rozwiązań przybliżonych był mniejszy niż dopuszczalny błąd pomiaru. Konieczność zachowania tego wymogu powoduje, że pomiary reologiczne wykonuje się wyłącznie dla przepływów wiskozymetrycznych (opisanych wyżej). Dla tego rodzaju przepływów można w sposób jednoznaczny określić zależność między naprężeniem stycznym a szybkością ścinania. Z kolei w przypadku płynów wykazujących efekty naprężeń normalnych (płyny lepkosprężyste) różnica naprężeń normalnych może, w pewnych warunkach, przekraczać wartość naprężenia stycznego. Dla tych płynów wyznaczenie krzywej płynięcia nie jest wystarczajace do uzyskania pełnej charakterystyki reologicznej. W takim wypadku niezbędny jest również pomiar różnic naprężeń normalnych w funkcji szybkości ścinania. Do pomiarów tego rodzaju wykorzystuje się metody reogoniometryczne, w których wykorzystujemy te same, co w metodach wiskozymetrycznych proste przypadki przepływu. W szczególnych przypadkach do uzyskania pełnej charakterystyki materiału o złożonych właściwościach wykorzystuje się także metody oscylacyjne (przepływy niewiskozymetryczne) badania wykonywane przy użyciu drgań o niewielkiej amplitudzie. Zasada działania reometru rotacyjnego W reometrze rotacyjnym ścinanie badanej próbki następuje w szczelinie między dwoma elementami, z których jeden wykonuje ruch obrotowy, a drugi jest nieruchomy. Elementy te, to najczęściej układ dwóch współosiowych cylindrów lub też układ równoległych płytek lub stożka i płytki. Wykorzystywane są także rozwiązania, w których wirujący element jest umieszczony w nieograniczonej objętości płynu. Wyznaczanie krzywej płynięcia badanej cieczy polega na pomiarze momentu skręcającego od wirującego elementu pomiarowego przy znanej częstości jego obrotów. Pozwala to na drodze odpowiednich obliczeń wyznaczyć szybkość ścinania i odpowiadające jej naprężenie styczne występujące w ścinanej próbce. Zmieniając częstość obrotową elementu pomiarowego można przy równoczesnej rejestracji odpowiadających jej wartości momentu skręcającego wyznaczyć krzywą płynięcia badanego płynu.

13 Obliczenia naprężenia stycznego i szybkości ścinania dla: a) geometrii współosiowych cylindrów: b) płytka płytka:

14 c) stożek -płytka: Wykonanie ćwiczenia Ćwiczenie obejmuje badanie płynięcia wybranych cieczy newtonowskich i nienewtonowskich (żele, zawiesiny, emulsje, roztwory i stopy polimerów) z wykorzystaniem reometru rotacyjnego oraz wyznaczanie podstawowych parametrów reologicznych na podstawie krzywych płynięcia i lepkości. Analizy danych wykonywane są z wykorzystaniem odpowiedniego modelu reologicznego. Ponadto, dla wybranej substancji wyznaczana jest zależność zmian lepkości w funkcji temperatury. Program zajęć obejmuje także wyznaczanie czasu (lub temperatury) żelowania wybranej kompozycji polimerowej/masy ceramicznej. Sposób analizy wyników i przygotowania sprawozdania omówione zostaną w trakcie zajęć. Literatura uzupełniajaca: J. Ferguson, Z. Kembłowski Reologia stosowana płynów, MARCUS Sc, Łódź 1995, K. Wilczyński Reologia w przetwórstwie tworzyw sztucznych WNT Warszawa 2001, W. Wilkinson Ciecze nienewtonowskie WNT Warszawa 1963,
